– Postavte merací prístroj na druhú stranu otvoru dverí priamo za bodⅡ. Nechajte merací prístroj dokončiť niveláciu ana- stavte zvislú laserovú líniu tak, aby jej stred prebiehal presne cez bodⅠ aⅡ. – Označte si stred laserovej čiary na hornom okraji otvoru dverí ako bod IV. – Rozdiel d medzi obidvomi označenými bodmi Ⅲ a Ⅳ je skutočná odchýlka meracieho prístroja od zvislice. – Odmerajte výšku otvoru dverí. Maximálnu povolenú odchýlku vypočítate takto: dvojnásobná výška otvoru dverí×0,3mm/m Príklad: Pri výške otvoru dverí 2m smie byť maximálna odchýlka 2×2m×±0,3mm/m=±1,2mm. BodyⅢ aⅣ smú teda ležať maximálne 1,2mm od seba. Pracovné pokyny u Na označovanie použite vždy len stred laserovej čiary. Šírka laserovej čiary sa zmení so vzdialenosťou. Práca s laserovou cieľovou tabuľkou Cieľová tabuľka lasera (20) zlepšuje viditeľnosť laserového lúča pri nepriaznivých pod- mienkach a väčších vzdialenostiach. Odrážajúca plocha cieľovej tabuľky lasera(20) zlepšuje viditeľnosť laserovej línie, vďaka priesvitnej ploche je laserová línia rozpoznateľná aj zo zadnej strany cieľovej tabuľky la- sera. Práca so statívom (príslušenstvo) Statív poskytuje stabilnú a výškovo nastaviteľnú meraciu podložku. Položte merací prí- stroj so 1/4" upínaním statívu (4) na závit (23) bežné fotostatívu. Na upevnenie na bežný stavebný statív použite 5/8" upínanie statívu (3). Priskrutkujte merací prístroj skrutkou na presné nastavenie statívu. Ešte predtým, ako zapnete merací prístroj, statív zhruba vyrovnajte. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)222 | Slovenčina Upevnenie s univerzálnym držiakom (príslušenstvo) (pozri obrázok F) Pomocou univerzálneho držiaka(19) môžete upevniť merací prístroj napr. na zvislých plochách alebo magnetizovateľných materiáloch. Univerzálny držiak je práve taký výhod- ný ako statív umiestnený na zemi auľahčuje výškové nastavovanie meracieho prístroja. u Pri upevňovaní príslušenstva na povrchy nedávajte prsty na zadnú stranu mag- netického príslušenstva. Veľká príťažlivá sila magnetov môže privrieť prsty. Pred zapnutím meracieho prístroja univerzálny držiak (19) približne vyrovnajte. Okuliare na zviditeľnenie laserového lúča (príslušenstvo) Laserové okuliare na zviditeľnenie laserového lúča filtrujú svetlo okolia. Vďaka tomu sa stáva svetlo lasera pre oko svetlejším. u Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditeľnenie laserového lúča slúžia na lepšie rozpoz- nanie laserového lúča; nechránia však pred laserovým žiarením. u Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako sl- nečné okuliare alebo vcestnej doprave. Okuliare na zviditeľnenie laserového lúča neposkytujú úplnú UV ochranu azhoršujú vnímanie farieb. Príklady práce (pozri obrázky F–H) Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách. Údržba aservis Údržba a čistenie Udržiavajte svoj merací prístroj vždy včistote. Neponárajte merací prístroj do vody ani do iných kvapalín. Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá. Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny. Merací prístroj odkladajte aprepravujte vždy len vochrannom puzdre (21). V prípade potreby opravy zašlite merací prístroj v ochrannom puzdre (21). Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch nájdete tiež na: www.bosch-pt.com 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsMagyar | 223 Vprípade otázok týkajúcich sa našich výrobkov apríslušenstva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpod- mienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely onli- ne. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Měřicí přístroje abaterie nevyhazujte do domovního odpadu! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ sa už nepoužiteľné elektrické meracie prístroje apodľa európskej smernice 2006/66/ES sa poškodené alebo vybité akumulátory/baté- rie musia zbierať separovane aodovzdať na recykláciu vsúlade sochranou životného prostredia. Magyar Biztonsági tájékoztató Olvassa el és tartsa be valamennyi utasítást, hogy veszélymente- sen és biztonságosan tudja kezelni a mérőműszert. Ha a mérőmű- szert nem a mellékelt előírásoknak megfelelően használja, ez be- folyással lehet a mérőműszerbe beépített védelmi intézkedések- re. Soha ne tegye felismerhetetlenné a mérőműszeren található Bosch Power Tools 1 609 92A 7AN | (14.12.2021)224 | Magyar figyelmeztető táblákat. BIZTOS HELYEN ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRŐMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS. u Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülések- hez vezethet. u A mérőműszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérőmű- szernek az ábrák oldalán látható ábráján a meg van jelölve). u Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragasz- sza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címké- vel, amelyen a szöveg az Ön országában használatos nyelven található. Ne irányítsa a lézersugarat más személyekre vagy állatokra és sa- ját maga se nézzen bele sem a közvetlen, sem a visszavert lézer- sugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét. u Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersu- gár vonalából. u Ne hajtson végre a lézerberendezésen semmiféle változtatást. u A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lé- zersugártól nem véd. u A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultra- ibolya sugárzás ellen és csökkenti a színfelismerési képességet. u A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berende- zés maradjon. u Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres mérőműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak. u Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol ég- hető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, ame- lyek a port vagy a gőzöket meggyújthatják. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsMagyar | 225 Ne vigye a mérőműszert és a mágneses tartozékokat implantátu- mok és egyéb orvosi készülékek, például pacemakerek vagy inzu- linpumpák közelébe. A mérőműszer és a tartozékok mágnesei egy olyan mezőt hoznak létre, amely negatív befolyással lehet az implantá- tumok és orvosi készülékek működésére. u Tartsa távol a mérőműszert és a mágneses tartozékokat a mágneses adathordo- zóktól és a mágneses mezőkre érzékeny készülékektől. A mérőműszer és a tarto- zékok mágneseinek hatására visszaállíthatatlan adatveszteségek léphetnek fel. A termék és a teljesítmény leírása Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat A mérőműszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szol- gál. A mérőműszer mind zárt helyiségekben, mind a szabadban használható. Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tar- talmazó oldalon. (1) Lézersugár kilépő nyílás (2) Be-/kikapcsoló (3) 5/8" műszerállvány-csatlakozó (4) 1/4" műszerállvány-csatlakozó (5) Függőleges üzemmód gomb (6) Vízszintes üzemmód gomb (7) Állapotkijelző (8) Ingamozgás reteszelés kijelző (9) Lézer figyelmeztető tábla (10) Gyártási szám (11) Elemfiókfedél (12) Az akkumulátorfiókfedél reteszelése (13) Forgatható tartó (RM1)

Bosch Power Tools 1 609 92A 7AN | (14.12.2021)226 | Magyar (15) Rögzítő hosszúfurat

(17) Vezetőhorony (18) Mennyezeti kapocs (BM3)

(19) Univerzális tartó (BM1)

(21) Védőtáska (22) Lézerpont kereső szemüveg

(23) Műszerállvány (BT150)

A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Műszaki adatok Vonalas lézer GLL2-10 Rendelési szám 3 601 K63 L.. Működési terület legalább

10m Szintezési pontosság ±0,3mm/m Tipikus önszintezési tartomány ±4° Tipikus szintezési idő <4s Üzemi hőmérséklet –10°C…+50°C Tárolási hőmérséklet –20°C…+70°C Max. használati magasság a vonatkoztatási magasság felett 2000m A levegő max. relatív nedvességtartalma 90% Szennyezettségi fok az IEC61010-1 szerint 2

Lézerosztály 2 Lézertípus 630–650nm, <1mW C₆ 1 Eltérés 0,5mrad (teljes szög) Műszerállvány-csatlakozó 1/4"; 5/8" Elemek 3×1,5VLR6(AA) 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsMagyar | 227 Vonalas lézer GLL2-10 Üzemidő a különböző üzemmódok esetén – Keresztvonalas üzem 9óra – Vonal-üzemmód 17óra Súly az „EPTA-Procedure01:2014” (2014/01 EPTA‑el- járás) szerint 0,49kg Méretek (hosszúság×szélesség×magasság) 112×55×106mm Védelmi osztály IP54 (por és fröccsenő víz ellen védett) A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkent- hetik. B) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következté- ben ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani. A mérőműszerét a típustáblán található (10) gyári számmal lehet egyértelműen azonosítani. Összeszerelés Az elemek behelyezése/kicserélése A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk. A (11)elemfiók fedelének felnyitásához nyomja meg a (12)reteszelést és vegye le az elemfiók fedelét. Tegye be az elemeket. Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására. Ha a(7)akkumulátor figyelmeztetés villogni kezd, az elemek már gyengék. A mérőmű- szert az első felvillanás után még kb. 1óráig lehet használni. Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos ka- pacitású elemeit használja. u Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek. Munkavégzés azRM1forgatható tartóval (lásdaA–Bábrát) A (13)forgatható tartó segítségével a mérőműszert 360°-ra el lehet forgatni. Így a lézer- vonalakat pontosan be lehet állítani, anélkül, hogy ehhez meg kellene változtatni a mérő- műszer helyzetét. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)228 | Magyar Helyezze a mérőműszert a (17) vezetőhoronnyal a (14) vezetősínre a (13) forgatható platformon, és tolja a mérőműszert ütközésig a platformra. Az elválasztáshoz húzza le a mérőműszert ellenkező irányban a forgatható tartóról. A forgatható tartó elhelyezési lehetőségei: – egy sík felületre felállítva, – egy függőleges felületre csavarozva, – a (18) mennyezet-kapocs segítségével fémes mennyezetlécekre rögzítve – a (16) mágnesek segítségével egy fémes felületre rögzítve. u Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tar- tót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek. Üzemeltetés Üzembe helyezés u Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásá- tól. u Ne tegye ki a mérőműszert szélsőséges hőmérsékleteknek vagy hőmérsékletin- gadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Na- gyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a mérőműszer pontosságát, lásd (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal230). Szélsőséges hőmérsékletek vagy hőmérsékletingadozások esetén a mérőműszer pon- tossága csökkenhet. u Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mé- rőműszer pontosságának ellenőrzése”, Oldal230). u A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység retesze- lésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna. Be- és kikapcsolás A mérőműszer bekapcsolásához tolja el a(2)be-/kikapcsolót a „ On”helyzetbe (az in- gamozgás reteszelésével végzett munkákhoz) vagy a „ On”helyzetbe (a szintezési au- tomatikával végzett munkákhoz). A(7)állapotkijelző kigyullad. A mérőműszer a bekap- csolása után azonnal megkezdi a lézervonalak kibocsátását a(1)kilépő nyílásokból. u Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsMagyar | 229 A mérőműszer kikapcsolásához tolja el a (2) be-/kikapcsolót a „Off”helyzetbe. A(7)állapotkijelző kialszik. A kikapcsolásnál az inga-egység reteszelésre kerül. u Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat. A legmagasabb megengedett üzemi hőmérséklet, 50 °C, túllépésekor a lézerdióda védel- mére a berendezés kikapcsol. A lehűlés után a mérőműszer ismét üzemkész és be lehet kapcsolni. Kikapcsoló automatika Ha a mérőműszeren kb. 120 percig egyik billentyűt sem nyomják meg, a mérőműszer az elemek kímélésére automatikusan kikapcsol. A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a(2)be-/kikapcsolót az „Off”helyzetbe, majd ismét kapcsolja be a mérőmű- szert, vagy nyomja meg egyszer a(5)függőleges üzemmód gombot vagy a(6)vízszintes üzemmód gombot. A kikapcsolási automatika deaktiválásához tartsa legalább 3másodpercig lenyomva (be- kapcsolt mérőműszer mellett) a(6)vízszintes üzemmód gombot. Amikor a kikapcsolási automatika deaktiválásra került, a lézervonalak ennek nyugtázásra röviden felvillannak. Figyelem: A 45°C üzemi hőmérséklet túllépése után a kikapcsoló automatikát már nem lehet deaktiválni. Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőmű- szert. Üzemmódok A mérőműszernek több üzemmódja van, amelyek között bármikor át lehet kapcsolni: – Keresztvonalas üzem (lásd aCábrát): egy vízszintes és egy függőleges lézervonalat ál- lít elő, – Vízszintes üzem (lásd aDábrát): egy vízszintes lézervonalat állít elő, – Függőleges üzem (lásd aEábrát): egy függőleges lézervonalat állít elő. A mérőműszer a bekapcsolás után a keresztvonalas üzemben kezd működni. A(6)vízszintes üzemmód gombbal és a(5)függőleges üzemmód gombbal a vízszintes és a függőleges lézervonalat egymástól függetlenül be és ki lehet kapcsolni. Valamennyi üzemmód választható szintező automatikával és az ingamozgás reteszelésé- vel is. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)230 | Magyar Szintező automatika Munkavégzés szintező automatikával Állítsa a mérőműszert egy vízszintes, szilárd alátétre, rögzítse azt a (13)forgatható tartó- ra vagy a (23)műszerállványra. A szintezési automatikával végzett munkákhoz tolja a (2) be-/kikapcsolót a „ On “ hely- zetbe. A szintezési automatika a ±4°önszintezési tartományon belüli egyenetlenségeket auto- matikusan kiegyenlíti. Ha a lézervonalak már nem mozognak tovább, a szintezés befeje- ződött. Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mé- rőműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak gyors ütem- ben villogni kezdenek. Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés vég- rehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézer- vonalak folyamatosan kezdenek világítani. Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérő- műszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérő- műszer elmozdulása által okozott hibás méréseket. Munkavégzés az ingamozgás reteszelésével Az ingamozgás reteszelésével végzett munkákhoz tolja a (2)be-/kikapcsolót a „ On “helyzetbe. A (8)ingamozgás reteszelés kijelző piros színben világít és a lézervonalak fo- lyamatosan lassú ütemben villognak. Az ingamozgás reteszelésével végzett munkáknál a szintező automatika ki van kapcsolva. A mérőműszert ekkor a kezében is tarthatja vagy egy ferde felületre is leteheti. A lézervo- nalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra. A mérőműszer pontosságának ellenőrzése A pontosságot befolyásoló hatások A legnagyobb befolyást a környezeti hőmérséklet gyakorolja a pontosságra. A lézersuga- rat főleg a padló felett található hőmérsékleti különbségek tudják kitéríteni. A padló felett felemelkedő meleg levegő hatásának minimumra való csökkentéséhez azt javasoljuk, hogy a mérőműszert szerelje egy háromlábú műszerállványra. Ezen felül a mé- rőműszert lehetőleg a munkafelület közepére állítsa. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsMagyar | 231 A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot. Először mindig a vízszintes lézervonal magassági és szintezési pontosságát és utána min- dig a függőleges lézervonalak szintezési pontosságát ellenőrizze. Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megenge- dett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert. A vízszintes vonal magassági pontosságának ellenőrzése Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között. – Szerelje fel a mérőműszert az Afal közelében egy tartóra, illetve egy háromlábú mű- szerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert szin- tezési automatikával és jelölje ki a keresztvonalas üzemet.

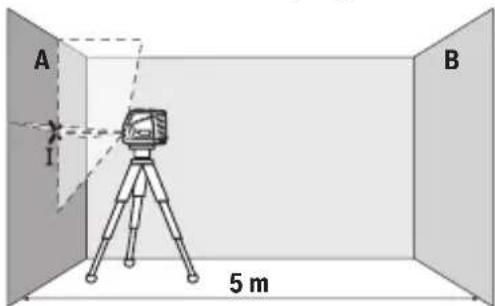

5 m – Irányítsa a lézert a közeli A falra és várja meg, amíg a mérőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon ke- resztezik egymást (Ⅰ. pont).

180° – Forgassa el a mérőműszert 180°-kal, várja meg, amíg a mérőműszer végre- hajtja a szintezést és jelölje meg a szem- ben álló B falon a lézervonalak kereszte- ződési pontját (Ⅱ. pont). – Helyezze el a mérőműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)232 | Magyar

– Állítsa be úgy a mérőműszre magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervona- lak keresztezési pontja a B falon ponto- san az előbb megjelölt Ⅱ. pontra essen.

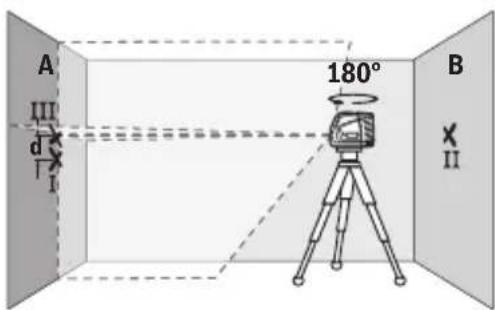

– Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoz- tatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt Ⅰ. ponton haladjon át. Várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg az A falon a lé- zervonalak kereszteződési pontját (Ⅲ. pont). – A két megjelölt pont, Ⅰ és Ⅲ, különbsége azA falon, a d érték megadja a mérőműszer tényleges magassági eltérését. Egy 2 × 5 m = 10m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés: 10m× ±0,3mm/m = ±3mm. Az Ⅰ és Ⅲ pont közötti d különbségnek ezek szerint legfel- jebb 3 mm-nek szabad lennie. A vízszintes vonal szintezési pontosságának ellenőrzése Az ellenőrzéshez egy kb. 5×5m-es szabad területre van szükség. – Szerelje fel a mérőműszert az A és Bfal között középen a tartóra, illetve egy háromlá- bú műszerállványra, vagy helyezze rá egy szilárd, sík alapra. Kapcsolja be a mérőmű- szert szintezési automatikával és jelölje ki a vízszintes üzemet. Hagyja a mérőműszert beszinteződni. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsMagyar | 233 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

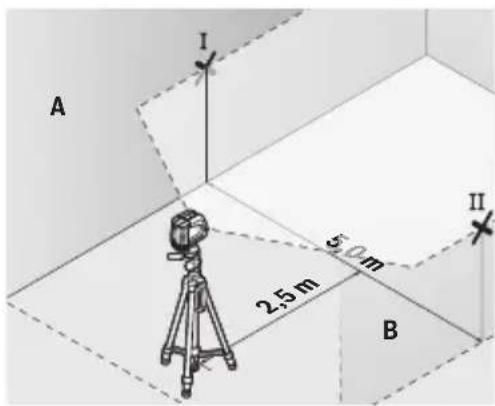

– Jelölje meg a mérőműszertől 2,5 m tá- volságra mindkét falon a lézervonal kö- zepének helyét (Ⅰ pont az A falon és Ⅱ pont a B falon). 2,5 m

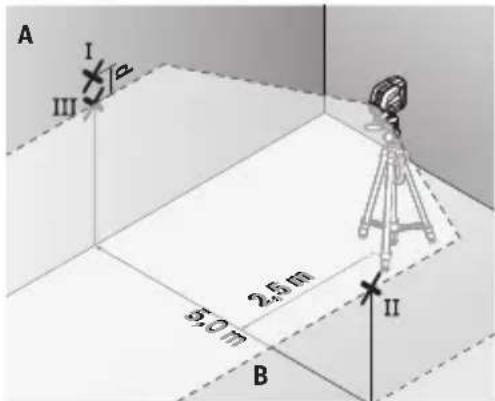

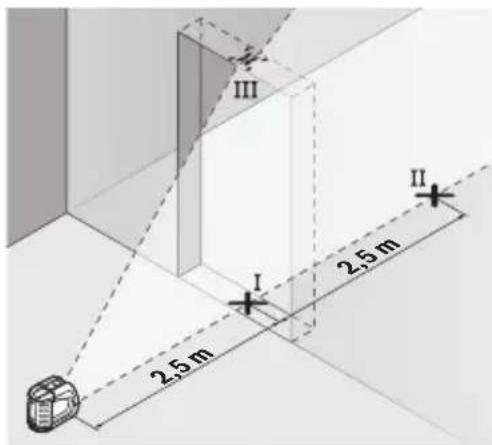

– Állítsa fel a mérőműszert 180°-kal elfor- dítva 5 m távolságban és várja meg amíg az önszintezés végrehajtásra kerül. – Állítsa be úgy a mérőműszer magasságát (a műszerállvány, vagy szükség esetén aláté- tek segítségével), hogy a lézervonal közepe a B falon pontosan az előbb megjelölt Ⅱ. pontra essen. – Jelölje be az A falon a lézervonal közepént Ⅲ pontként (ez függőlegesen az Ⅰ pont fe- lett vagy alatt lesz). – A két megjelölt pont, Ⅰ és Ⅲ, különbsége azA falon, a d érték megadja a mérőműszer- nek a vízszintestől való tényleges eltérését. Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés: 10 m× ±0,3mm/m = ±3mm. Az Ⅰ és Ⅲ pont közötti d különbségnek ezek szerint legfel- jebb 3 mm-nek szabad lennie. A függőleges vonal szintezési pontosságának ellenőrzése Az ellenőrzéshez egy olyan ajtónyílásra van szükség, amelynél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét oldalán legalább 2,5 m hely áll rendelkezésre. – Állítsa fel a mérőműszert az ajtónyílástól 2,5m távolságra egy szilárd, egyenletes alap- ra (ne egy műszerállványra). Kapcsolja be a mérőműszer egy szintező automatikát Bosch Power Tools 1 609 92A 7AN | (14.12.2021)234 | Magyar használó üzemmódban. Jelölje ki a függőleges üzemmódot és hagyja a mérőműszert beszinteződni. 2,5 m 2,5 m – Jelölje meg a függőleges lézervonal kö- zepén az ajtónyílás padlójánál (Ⅰ. pont), 5 m távolságban az ajtónyílás másik ol- dalán (Ⅱ. pont) valamint az ajtónyílás fel- ső szélén (Ⅲ. pont). 2 m

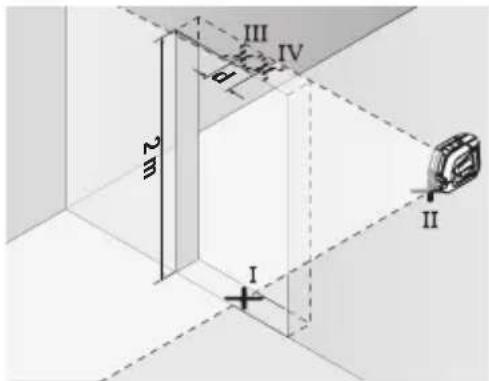

– Állítsa fel a mérőműszert az ajtónyílás másik oldalán közvetlenül a Ⅱpont mö- gé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a függőleges lézervo- nalat, hogy a közepe pontosan az Ⅰ.és Ⅱ.ponton haladjon át. – Jelölje meg a lézervonal közepét az ajtónyílás felső szélén Ⅳ. pontként. – A két megjelölt pont, Ⅲ és Ⅳ, különbsége, a d érték megadja a mérőműszer tényleges magassági eltérését. – Mérje meg az ajtónyílás magasságát. Számítsa ki a következőképpen a legnagyobb megengedett eltérést: Az ajtónyílás magasságának kétszerese ×0,3mm/m Példa: Ha az ajtónyílás magassága 2m, akkoa legnagyobb megengedett eltérés 2×2m×±0,3mm/m=±1,2mm lehet. A Ⅲ és Ⅳ pont legnagyobb megengedett távol- sága így 1,2 mm. Munkavégzési tanácsok u Jelöléshez mindig csak a lézervonal közepét használja. A lézervonal szélessége a távolság függvényében változik. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsMagyar | 235 Munkavégzés a lézer-céltáblával A (20) lézer-céltábla hátrányos körülmények és nagyobb távolságok esetén jobban látha- tóvá teszi a lézersugarat. A (20)lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer-céltábla hátoldala felől is látni lehet. Munkavégzés műszerállvánnyal (tartozék) Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mé- rőműszert a (4) 1/4"-műszerállványcsatlakozóval a (23) műszerállvány, vagy egy szokvá- nyos fényképezőgépállvány menetére. Egy a kereskedelemben szokványosan kapható építészeti műszerállványon való rögzítésre használja a (3) 5/8"-műszerállványcsatlako- zót. Az állvány csavarjával rögzítse szorosan a mérőműszert. A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzet- be. Rögzítés az univerzális tartóval (tartozék) (lásdaFábrát) A(19)univerzális tartóval a mérőműszert például függőleges felületekre vagy mágnesez- hető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és megkönnyíti a mérőműszer magassági beállítását. u Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tar- tót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek. A mérőműszer bekapcsolása előtt állítsa be a (19) univerzális tartót durván a megfelelő helyzetbe. Lézerpont kereső szemüveg (tartozék) A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem szá- mára világosabban látható. u A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lé- zersugártól nem véd. u A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultra- ibolya sugárzás ellen és csökkenti a színfelismerési képességet. Munkavégzési példák (lásd a F–H ábrákat) A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)236 | Magyar Karbantartás és szerviz Karbantartás és tisztítás Tartsa mindig tisztán a mérőműszert. Ne merítse bele a mérőműszert vízbe vagy más folyadékokba. A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon. Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra. A mérőműszert csak az azzal együtt szállított (21) védőtáskában tárolja és szállítsa. Ha javításra van szükség, a mérőműszert a (21) védőtáskába csomagolva küldje be. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a ter- mék típustábláján található 10‑jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Hulladékkezelés A mérőműszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szem- pontoknak megfelelően kell újrafelhasználásra leadni. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsРусский | 237 Ne dobja ki a mérőműszereket és elemeket a háztartási szemétbe! Csak az EU‑tagországok számára: A 2012/19/EU európai irányelvnek megfelelően a már nem használható mérőműszere- ket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulá- torokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfe- lelően kell újrafelhasználásra leadni.
