MANUALE UTENTE GLL 210 Professional BOSCH

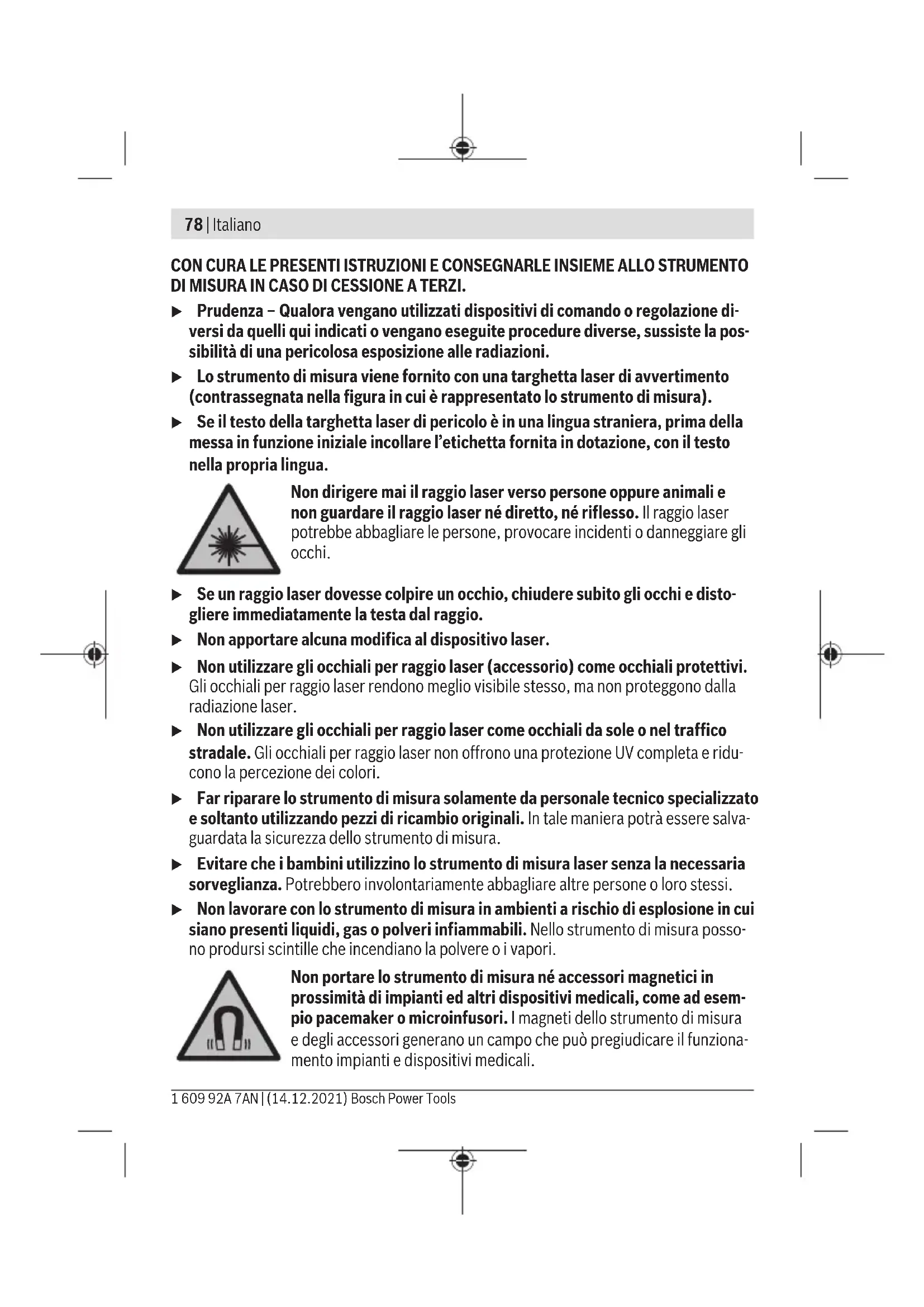

Avvertenze di sicurezza

Leggere e osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro ed evitare pericoli. Se lo strumento di misura non viene utilizzato conformemente alle presenti istruzioni, ciò può pregiudicare i dispositivi di protezione integrati nello strumento stesso. Non rendere mai illeggibili le avvertenze applicate sullo strumento di misura. CONSERVARE
CON CURA LE PRESENTI ISTRUZIONI E CONSEGNARLE INSIEME ALLO STRUMENTO DI MISURA IN CASO DI CESSIONE A TERZI.
▷ Prudenza - Qualora vengano utilizzati dispositivi di comando o regolazione diversi da quelli qui indicati o vengano eseguite procedure diverse, sussiste la possibilità di una pericolosa esposizione alle radiazioni. ▷ Lo strumento di misura viene fornito con una targhetta laser di avvertimento (contrassegnata nella figura in cui è rappresentato lo strumento di misura). Se il testo della targhetta laser di pericolo è in una lingua straniera, prima della messa in funzione iniziale incollare l'etichetta fornita in dotazione, con il testo nella propria lingua.

Non dirigere mai il raggio laser verso persone oppure animali e non guardare il raggio laser né diretto, né riflesso. Il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi.
Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio. Non apportare alcuna modifica al dispositivo laser. Non utilizzare gli occhiali per raggio laser (accessorio) come occhiali protettivi. Gli occhiali per raggio laser rendono il raggio meglio visibile, ma non proteggono dalla radiazione laser. Non utilizzare gli occhiali per raggio laser come occhiali da sole o nel traffico stradale. Gli occhiali per raggio laser non offrono una protezione UV completa e riducono la percezione dei colori. Far riparare lo strumento di misura solamente da personale tecnico specializzato e sostituendo solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura. Evitare che i bambini utilizzino lo strumento di misura laser senza la necessaria sorveglianza. Potrebbero involontariamente abbagliare altre persone o loro stessi. Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.

Non portare lo strumento di misura né accessori magnetici in prossimità di impianti ed altri dispositivi medicali, come ad esempio pacemaker o microinfusori. I magneti dello strumento di misura e degli accessori generano un campo che può pregiudicare il funzionamento di impianti e dispositivi medicali.
- Tenere lo strumento di misura e gli accessori magnetici a distanza da supporti dati magnetici e da apparecchiature sensibili ai campi magnetici. L'effetto dei magneti dello strumento di misura e degli accessori può comportare perdite irreversibili di dati.
Descrizione del prodotto e dei servizi forniti
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Utilizzo conforme
Lo strumento di misura è concepito per il rilevamento e la verifica di linee orizzontali e verticali.
Lo strumento di misura è adatto per l'impiego in ambienti interni ed esterni.
Componenti illustrati
La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.
(1) Apertura di uscita raggio laser (2) Interruttore di avvio/arresto (3) Attacco treppiede da 5/8 (4) Attacco treppiede da 1/4 (5) Tasto modalità verticale (6) Tasto modalità orizzontale (7) Indicatore di stato (8) Indicatore di bloccaggio oscillazione (9) Targhetta di pericolo raggio laser (10) Numero di serie (11) Coperchio vano pile (12) Bloccaggio del coperchio vano pile (13) Supporto ruotabile (RM 1) a) (14) Binario di guida a) (15) Asola di fissaggio a) (16) Magnete a) (17) Scanalatura di guida
(18) Fermaglio per soffitto (BM 3) a) (19) Supporto universale (BM 1) a) (20) Pannello di mira per laser (21) Custodia protettiva (22) Occhiali per raggio laser (23) Treppiede (BT 150) a) (24) Asta telescopica (BT 350) a)
a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel programma accessori.
Dati tecnici
| Livella laser a linee GLL 2-10 | |
| Codice prodotto | 3 601 K63 L.. |
| Raggio d'azione minimoA) | 10 m |
| Precisione di livellamento ±0,3 mm/m | |
| Campo di autolivellamento tipico ±4° | |
| Tempo di livellamento tipico < 4 s | |
| Temperatura di funzionamento -10 °C ... +50 °C | |
| Temperatura di magazzinaggio -20 °C ... +70 °C | |
| Altitudine d'impiego max. sul livello del mare 2000 m | |
| Umidità dell'aria relativa max. 90% | |
| Grado di contaminazione secondo IEC 61010-1 2 | B) |
| Classe laser 2 | |
| Tipo di laser 630–650 nm, < 1 mW | |
| C6 | 1 |
| Divergenza 0,5 mrad (angolo giro) | |
| Attacco treppiede 1/4"; 5/8" | |
| Pile 3 × 1,5 V LR6 (AA) | |
| Autonomia in modalità di funzionamento | |
| - Modalità a linee incrociate | 9 h |
| - Modalità lineare | 17 h |
Peso secondo EPTA-Procedure 01:2014 0,49 kg
Dimensioni (lunghezza × larghezza × altezza) 112 × 55 × 106 mm
Grado di protezione IP54 (con protezione contro la polvere e gli schizzi d'acqua)
contro la polvere e gli schizzi d'acqua)
A) In caso di condizioni ambientali sfavorevoli (ad es. irradiazione solare diretta), il raggio d'azione potrà risultare ridotto. B) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamente conduttive alla condensa.
Per un'identificazione univoca dello strumento di misura, consultare il numero di serie (10) riportato sulla targhetta identificativa.
Montaggio
Introduzione/sostituzione delle pile
Per l'impiego dello strumento di misura si raccomanda di utilizzare pile alcaline al manganese.
Per aprire il coperchio del vano batterie (11) esercitare pressione sul bloccaggio (12) e quindi rimuovere il coperchio. Introdurre le batterie.
Durante tale fase, prestare attenzione alla corretta polarità, riportata sul lato interno del vano batterie.
Se l'indicatore di stato (7) lampeggia, significa che le batterie sono scariche. Dopo il primo lampeggio, lo strumento di misura avrà un'autonomia residua di circa 1 h.
Sostituire sempre tutte le pile contemporaneamente. Utilizzare esclusivamente pile dello stesso produttore e con la stessa capacità.
Se lo strumento di misura non viene impiegato per lunghi periodi, rimuovere le pile dallo strumento stesso. Qualora le batterie rimangano per lungo tempo all'interno dello strumento di misura si possono verificare fenomeni di corrosione e di autoscaricamento.
Funzionamento con il supporto ruotabile RM 1 (vedere Fig. A-B)
Mediante il supporto ruotabile (13) è possibile ruotare lo strumento di misura di 360°. Ciò consente di orientare con esattezza le linee laser senza modificare la posizione dello strumento di misura.
Sistemare lo strumento di misura, con la scanalatura di guida (17) sul binario di guida (14) del supporto ruotabile (13) e spingere fino a battuta lo strumento di misura
sulla piattaforma.
Per separare le parti, estrarre lo strumento di misura dal supporto ruotabile nella direzione opposta.
Possibilità di posizionamento del supporto ruotabile:
- verticale su superficie piana,
- avvitato su superficie verticale, in combinazione con il fermaglio di copertura su listelli di copertura (18) metallici,
- mediante i magneti (16) su superfici metalliche.
Mantenere le dita a distanza dal lato posteriore dell'accessorio magnetico, quando lo si fissa su superfici. A causa dell'elevata forza di attrazione dei magneti, le dita potrebbero restare intrappolate.
Utilizzo
Messa in funzione
Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari. Non esporre lo strumento di misura a temperature o a oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'interno dell'auto. In caso di considerevoli oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura e, prima di procedere con ulteriori lavorazioni, eseguire sempre una verifica della precisione (vedi «Verifica della precisione dello strumento di misura», Pagina 85). Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura. Evitare di urtare violentemente o di far cadere lo strumento di misura. Qualora lo strumento di misura abbia subito forti influssi esterni, prima di riprendere il lavoro deve essere sempre effettuata una verifica della precisione (vedi «Verifica della precisione dello strumento di misura», Pagina 85). - Spegnere lo strumento di misura, quando occorre trasportarlo. Spegnendo lo strumento, viene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.
Accensione/spegnimento
Per accendere lo strumento di misura, spostare l'interruttore di avvio/arresto (2) in posizione «On» (per lavori senza bloccaggio dell'unità oscillante), oppure in posizione
«On» (per lavori con il livellamento automatico). L'indicatore di stato (7) si accende.
Subito dopo l'accensione, lo strumento di misura proietterà linee laser dalle aperture di uscita (1).
Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del raggio laser stesso, neanche da grande distanza. Per spegnere lo strumento di misura, spingere l'interruttore di avvio/arresto (2) in posizione «Off». L'indicatore di stato (7) si spegne. Allo spegnimento, l'unità oscillante viene bloccata. Non lasciare incustodito lo strumento di misura quando è acceso e spegnerlo sempre dopo l'uso. Altre persone potrebbero essere abbagliate dal raggio laser.
Qualora venga superata la temperatura massima di funzionamento ammessa, pari a 50 °C, lo strumento verrà spento, per proteggere il diodo laser. Una volta raffreddato, lo strumento di misura sarà nuovamente pronto al funzionamento e potrà essere nuovamente acceso.
Spegnimento automatico
Se per circa 120 min non verrà premuto alcun tasto sullo strumento di misura, lo strumento stesso si spegnerà automaticamente, per salvaguardare le pile.
Per riaccendere lo strumento di misura dopo lo spegnimento automatico, si potrà portare l'interruttore di avvio/arresto (2) in posizione «Off» per poi riaccendere lo strumento di misura, oppure premere una singola volta il tasto modalità verticale (5) o il tasto modalità orizzontale (6).
Per disattivare lo spegnimento automatico, a strumento di misura acceso, tenere premuto il tasto modalità orizzontale (6) per almeno 3 secondi. Quando lo spegnimento automatico sarà stato disattivato, i raggi laser lampeggeranno brevemente, a scopo di conferma.
Avvertenza: Se la temperatura di funzionamento supererà i 45 °C, lo spegnimento automatico non sarà più disattivabile.
Per attivare lo spegnimento automatico, spegnere lo strumento di misura e riaccenderlo.
Modalità
Lo strumento di misura dispone di modalità di funzionamento, fra le quali è sempre possibile scegliere:
- Modalità a linee incrociate (vedere Fig. C): proietta una linea laser orizzontale ed una verticale;
- Modalità orizzontale (vedere Fig. D): proietta una linea laser orizzontale;
- Modalità verticale (vedere Fig. E): proietta una linea laser verticale.
Dopo l'accensione lo strumento di misura si trova nella modalità di funzionamento a linee incrociate. I tasti modalità orizzontale (6) e modalità verticale (5) consentono la gestione
84|Italiano
distinta della linea laser orizzontale e di quella verticale, che potranno essere quindi attivate e disattivate in modo indipendente.
Tutte le modalità operative sono selezionabili sia con il livellamento automatico, sia con il bloccaggio dell'unità oscillante.
Livellamento automatico
Utilizzo del livellamento automatico
Collocare lo strumento di misura su un fondo orizzontale solido e fissarlo sul supporto ruotabile (13) o sul treppiede (23).
Per l'impiego con livellamento automatico, spingere l'interruttore di accensione/spegnimento (2) in posizione «On».
Il livellamento automatico compenserà automaticamente le irregolarità, entro il campo di autolivellamento di ±4°. Il livellamento sarà terminato quando le linee laser cesseranno di spostarsi.
Se il livellamento automatico non è possibile, ad es. perché la superficie d'appoggio dello strumento di misura si discosta di oltre 4° dalla linea orizzontale, i raggi laser lampeggeranno velocemente.
In tale caso, sistemare lo strumento di misura orizzontalmente e attendere l'autolivellamento. Non appena lo strumento di misura si trova all'interno del campo di autolivellamento di ±4°, i raggi laser si illuminano in modo permanente.
In caso di vibrazioni o variazioni di lunghezza durante il funzionamento, il livellamento dello strumento di misura verrà ripetuto automaticamente. Dopo il livellamento, verificare la posizione dei raggi laser relativamente ai punti di riferimento, per evitare errori causati da uno spostamento dello strumento di misura.
Lavorare con il bloccaggio dell'unità oscillante
Per l'impiego con il bloccaggio dell'unità oscillante, spostare l'interruttore di accensione/spegnimento (2) in posizione «On». L'indicatore di bloccaggio dell'unità oscillante (8) si illumina di rosso e le linee laser lampeggiano in modo continuo e lento.
In caso di lavori con il bloccaggio dell'unità oscillante il livellamento automatico è disattivato. È possibile utilizzare lo strumento di misura a mano libera, oppure sistemarlo su un supporto idoneo. I raggi laser non vengono più livellati e non risultano più necessariamente perpendicolari fra loro.
Verifica della precisione dello strumento di misura
Fattori che influiscono sulla precisione
L'influsso maggiore è quello esercitato dalla temperatura ambiente. In modo particolare, differenze di temperatura che si muovono dal terreno verso l'alto possono deviare il raggio laser.
Per ridurre al minimo gli effetti termici dovuti al calore che sale dal pavimento, si consiglia di utilizzare lo strumento di misura su un cavalletto. Inoltre, per quanto possibile, lo strumento di misura andrà collocato al centro dell'area di lavoro.
Oltre ad influssi esterni, anche influssi sullo strumento (ad es. cadute o urti violenti) potranno comportare scostamenti. Per tale ragione, prima di iniziare il lavoro, occorre sempre verificare la precisione di livellamento.
In ogni occasione, verificare dapprima la precisione in altezza e di livellamento della linea laser orizzontale, poi la precisione di livellamento della linea laser verticale.
Se, durante una delle verifiche, lo strumento di misura dovesse superare lo scostamento massimo, farlo riparare da un Servizio di Assistenza Clienti Bosch.

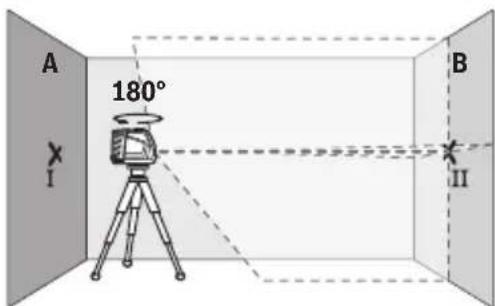

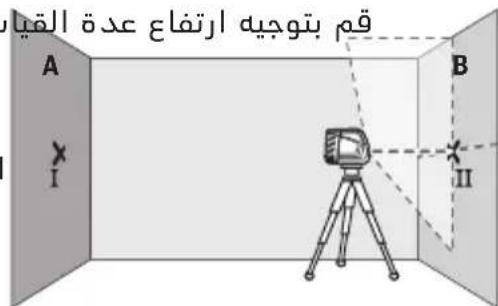

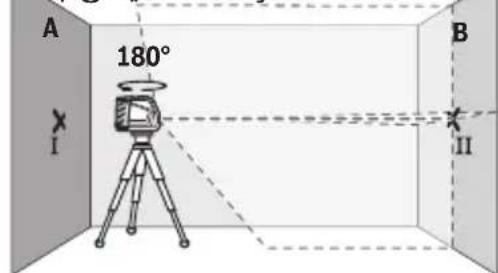

Verifica della precisione in altezza della linea orizzontale
Per la verifica, occorre un tratto di misura libero di 5 m, su base solida, fra due pareti A e B.

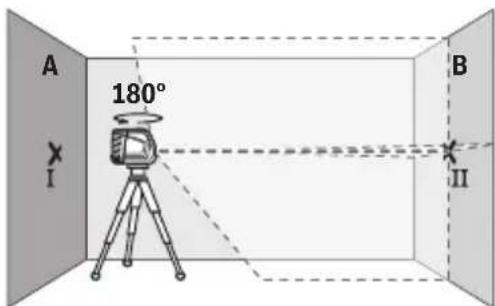

- Montare lo strumento di misura vicino alla parete A sul supporto o su un treppiede, oppure posizionarlo su una base stabile e piana. Accendere lo strumento di misura con livellamento automatico e selezionare la modalità a linee incrociate.

- Dirigere il laser sulla parete A vicina e attendere che lo strumento di misura si autolivelli. Contrassegnare il centro del punto in cui le linee laser si incrociano sulla parete (punto I).

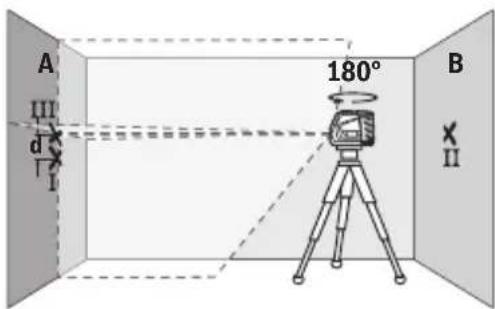

- Ruotare lo strumento di misura di 180°, attendere che si autolivelli e contrassegnare il punto d'incrocio delle linee laser sulla parete B di fronte (punto II).
- Collocare lo strumento di misura - senza ruotarlo - vicino alla parete B, accenderlo ed attendere che si autolivelli.

Allineare in altezza lo strumento di misura (mediante il treppiede, oppure, all'occorrenza, utilizzando supporti) in modo che il punto d'incrocio delle linee laser coincida esattamente con il punto II, contrassegnato in precedenza, sulla parete B.

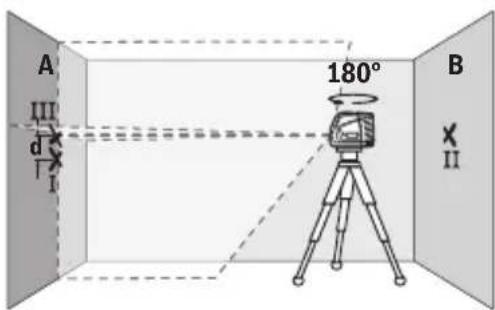

- Ruotare lo strumento di misura di 180°, perché variate l'altezza. Allinearlo alla parete A in modo che la linea laser verticale attraversi il punto I, contrassegnato in precedenza. Attendere che lo strumento di misura si autolivelli e contrassegnare il punto d'incrocio delle linee laser sulla parete A (punto III).
- La differenza d fra i punti I e III, contrassegnati sulla parete A, indicherà l'effettivo scostamento in altezza dello strumento di misura.
Su un tratto di misura pari a 2 × 5 m = 10 m, lo scostamento massimo ammesso è pari a: 10 m × ±0,3 mm/m = ±3 mm. La differenza d fra i punti I e III non dovrà, quindi, superare 3 mm.

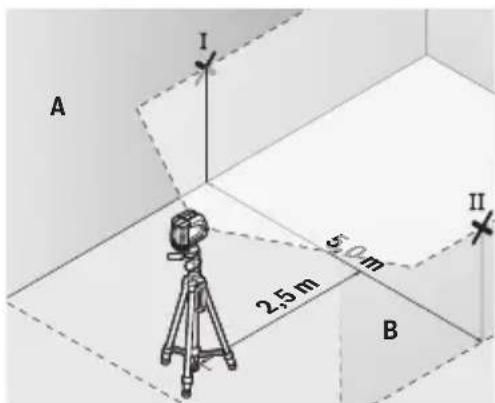

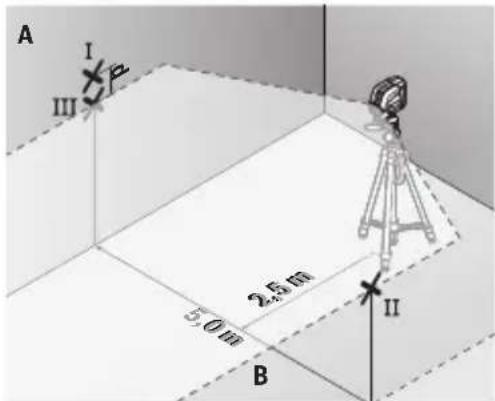

Verifica della precisione di livellamento della linea orizzontale

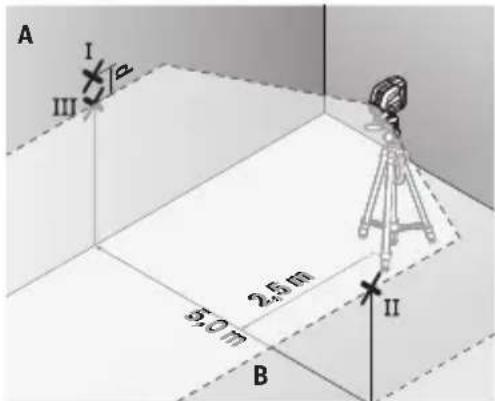

Per la verifica, occorrerà una superficie libera pari a circa 5 × 5 m.
- Montare lo strumento di misura al centro tra le pareti A e B sul supporto o su un treppiede, oppure posizionarlo su una base stabile e piana. Accendere lo strumento di misura con livellamento automatico e selezionare la modalità orizzontale. Attendere che lo strumento di misura si autolivelli.

- Contrassegnare su entrambe le pareti, a 2,5 m di distanza dallo strumento di misura, il centro della linea laser (punto I sulla parete A e punto II sulla parete B).

- Posizionare lo strumento di misura, ruotato di 180°, a 5 m di distanza ed attendere che si autolivelli.
- Allineare in altezza lo strumento di misura (mediante il treppiede o, all'occorrenza, supportando lo strumento) in modo che il centro della linea laser coincida esattamente con il punto II sulla parete B, contrassegnato in precedenza.
- Contrassegnare sulla parete A il centro della linea laser come punto III (verticalmente sopra o sotto al punto I).
- La differenza d fra i punti I e III, contrassegnati sulla parete A, indicherà l'effettivo scostamento dello strumento di misura rispetto alla linea orizzontale.
Su un tratto di misura pari a 2 × 5m = 10m , lo scostamento massimo ammesso è pari a: 10m × ± 0,3mm/m = ± 3mm . La differenza d fra i punti I e III non dovrà, quindi, superare 3 mm.

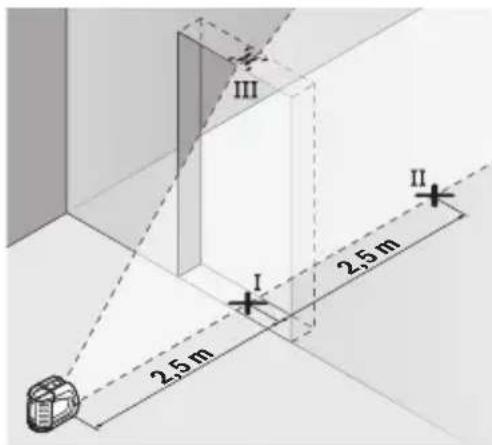

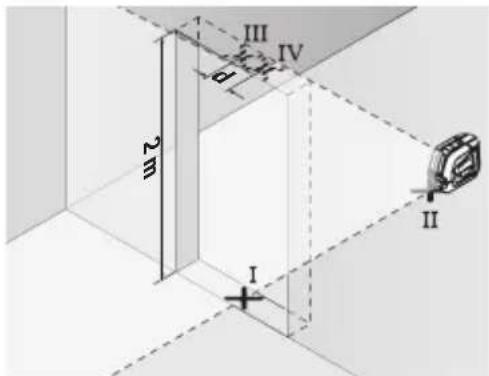

Verifica della precisione di livellamento della linea verticale
Per la verifica, occorrerà un'apertura di porta (su base solida) con spazio di almeno 2,5m su ciascun lato della porta stessa.
- Posizionare lo strumento di misura a 2,5 m di distanza dall'apertura porta, su una base solida e piana (non su un treppiede). Accendere lo strumento di misura per un utilizzo con il livellamento automatico. Selezionare la modalità verticale e attendere che lo strumento di misura si autolivelli.
lizzo con il livellamento automatico. Selezionare la modalità verticale e attendere che lo strumento di misura si autolivelli.

- Contrassegnare il centro della linea laser verticale, sulla soglia dell'apertura della porta (punto I), a 5 m di distanza dall'altro lato dell'apertura della porta (punto II) e sul bordo superiore dell'apertura della porta stessa (punto III).

- Posizionare lo strumento di misura sull'altro lato dell'apertura porta, direttamente dietro al punto II. Attendere che lo strumento di misura si autolivelli e allineare la linea laser verticale in modo che il suo centro attraversi esattamente i punti I e II.
- Contrassegnare come punto IV il centro della linea laser sul bordo superiore dell'apertura porta. La differenza d fra i punti III e IV indicherà l'effettivo scostamento dello strumento di misura rispetto alla verticale.
- Lo scostamento massimo ammesso andrà calcolato come segue:
Lo scostamento massimo ammesso andrà calcolato come segue:
doppio dell'altezza dell'apertura porta × 0,3mm / m
Esempio: con un'altezza dell'apertura porta di 2 m, lo scostamento massimo ammesso è pari a
2 × 2m × ± 0,3mm/m = ± 1,2mm . La distanza fra i punti III e IV non dovrà, quindi, superare 1,2 mm.
Indicazioni operative
Per contrassegnare, utilizzare sempre ed esclusivamente il centro della linea laser. La larghezza della linea laser varia in base alla distanza.
Utilizzo del pannello di mira per laser
Il pannello di mira per laser (20) migliora la visibilità del raggio laser, in condizioni sfavorevoli e su distanze estese.
La superficie riflettente del pannello di mira per laser (20) migliora la visibilità della linea laser; la superficie trasparente rende visibile la linea laser anche dal lato posteriore del pannello di mira.
Utilizzo del treppiede (accessorio)
Un treppiede permette di avere una base di misurazione stabile e regolabile in altezza.
Sistemare lo strumento di misura, con l'attacco treppiede da 1/4 (4), sulla filettatura del treppiede stesso (23), oppure di un normale treppiede fotografico. Per fissarlo su un normale treppiede per edilizia, utilizzare l'attacco treppiede da 5/8 (3). Avvitare saldamente lo strumento di misura con la vite di fissaggio del treppiede.
Allineare preliminarmente il treppiede, prima di accendere lo strumento di misura.
Fissaggio con il supporto universale (accessorio) (vedere Fig. F)
Il supporto universale (19) consente di fissare lo strumento di misura ad es. su superfici verticali o su materiali magnetizzabili. Il supporto universale è adatto anche come treppiede e agevola l'allineamento in altezza dello strumento di misura.
Mantenere le dita a distanza dal lato posteriore dell'accessorio magnetico, quando lo si fissa su superfici. A causa dell'elevata forza di attrazione dei magneti, le dita potrebbero restare intrappolate.
Allineare preliminarmente il supporto universale (19), prima di accendere lo strumento di misura.
Occhiali per raggio laser (accessorio)
Gli occhiali per raggio laser filtrano la luce ambientale. In questo modo la luce del laser appare più chiara per gli occhi.
Non utilizzare gli occhiali per raggio laser (accessorio) come occhiali protettivi. Gli occhiali per raggio laser rendono il laser meglio visibile, ma non proteggono dalla radiazione laser. Non utilizzare gli occhiali per raggio laser come occhiali da sole o nel traffico stradale. Gli occhiali per raggio laser non offrono una protezione UV completa e riducono la percezione dei colori.
Esempi di utilizzo (vedere Figg. F-H)
Esempi per possibilità di impiego dello strumento di misura sono riportati sulle illustrazioni.
Manutenzione ed assistenza
Manutenzione e pulizia
Avere cura di tenere lo strumento di misura sempre pulito.
Non immergere in alcun caso lo strumento di misura in acqua, né in alcun altro liquido.
Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzare detergenti, né solventi.
Pulire regolarmente specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di peluria.
Conservare e trasportare lo strumento di misura esclusivamente nell'apposita custodia protettiva (21).
Qualora occorra farlo riparare, inviare lo strumento di misura all'interno della custodia protettiva (21).
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito
www.bosch-pt.com
Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
Strumenti di misura, accessori e confezioni non più utilizzabili andranno avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare gli strumenti di misura, né le pile, nei rifiuti domestici.
Solo per i Paesi UE:
Conformemente alla direttiva europea 2012/19/UE, gli strumenti di misura non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente ed avviati ad un riutilizzo rispettoso dell'ambiente.
Hajronemo BnjaHne BpHn OKoHaTa Tempeatypa. OcoBeH TeMnepaTyprHte pa3nKn KOI ce DnKJAT OD NODT HArOpE MoKe Da rO pHeNaCoyat NacepckNt 3paK.
Ce npenopayBa MEPHnot ypeD da ro KOpNCTHe Ha cTaHB 3a da rMmHm3npaTe TepMNukte BnjuHaJa oD toPnHaT aTo ce KpeBa oD nooT. OOKoIky e BO3MOxHo, NoctabyBaTe ro MEPHnot ypeD Bo cpeINHaT ha pa6OThata NOBpUnHa.
332 MaKeDoHcKn
OcbEN haBopeHnTe BnjaHnJa,do OTCTanyBaHe MoKe da IOBeDaT N BnJaHnJaTa CneuФnHn 3a ypeDTo (kako Ha np. naobn nn jakn ynap). 3aToa, nped cekoJ noeTOK Ha paBota npOBepTe ja TOnHOCTa Ha HNBennpaHbTo.
Hajnpbo npOBepete ja TOnHOCTa Ha BnCnHnTe KaKO HnBEnHpBeTo Ha XOpN3OHTaHaTa Nacepcka NHHja, a NotoA TOnOCTa Ha HnBEnHpBeTo Ha BepTKaHaTa Nacepcka NHHja.
Дokолу пи Нека ол поверкпе Мернот урд Го наdmHe MaKcHMaHOTO OTCTanyBaHbe, toraш Tpe6a д ce nonpaBn Od CTpaHa Na cepBnchata cnjx6a Ha Bosch.
PpOBepKa Ha ToUHOCTa Ha BHCnHaTa Ha XOpH3OHTaHaTa NHHja
3a npoBepkata noTpe6Ha Bn e cno6oHa MePHa nnHnja od 5 m Ha uBpcta nOJIora nomery Dba sHa A n B.
-MoHTnpajTe ro MEPHNOr ypeB BO 6nH3nHa Ha SIOOT A Ha dpXaU, OHN. Ha eEn CTaTHB HIN NOCTaBeTe rHa cBpctA, pAMHa IODIora. BknyeTe ro MEPHNOr ypeD Bo peKIM CO aBTOMaTnKa 3a HNBENpaBe n 36epeTe peKIM Ha BkpcTeH NHHN.

-Hacouete go nacepot BO 6n3Ha Ha sNDOT A n octabete ro MEPHNOT ypeI da ce HNBeInpa.ObeneKeTe ja cpeINHata Ha TOnKaT, KaTe Iacepcknte IHHN CE BkpcTyBaat Ha sNDOT (Toyka I).

-Cbptete ro MEPHnot ypea 3a 180° octabeTe ro da ce HnBelenpa n O3HaueTe ja Toukata Ha BkpcTyBaHe Ha Iacepcknte liHHn Ha cnpotNBHnot SnB (Touka II).
- IocTabete ro MEPnnot ypei - 6e3 da ro BPTITE - BO 6n3Ha Ha sIOT B, BKnyte ro n octabete ro da ce HnBeHnpa.

-IOCTaBeTe rO MEPHnot ypei NO BnCnHa (co NOMoH h cTaTHBOT HnEeBHTaHNO coNODrata),TakaItoTOyKaTaHa BKpCTyBaHe Ha IacepCKte LHHn ToUHOKe ja NorOHN pTeXoDHO O3NaueHATA TOka II Ha sIodT B.

-CBPTeToMepHnOType3a 180° 6e3 da ja npomehnte BucnHaTa.Hacouete ro HaSIOA,TakaItoBepTKKaHnHaTa IacepckaIHHja npoara HN3BeKe O3HaueHATA TOUkaI.OCTaBeTe Ro MEPHNOTypeIda ce HNBenpa N O3HaueTe jaTOUkata Ha BKpCTyBaHe Ha Iacepcknte LHHnHa SIOA (TOUka III).
- Pa3nKata d Ha DBete 03haeHn TouKn I n III Ha SIOA rO daBa paKTnKOT OTOCTaNYBaHe oD BHCnHaTa Ha MePHNOT ypeI.
La differenza massima consentita è: 10 m × ±0,3 mm/m = ±3 mm. La differenza d tra i punti I e III può essere al massimo 3 mm.
Verifica della precisione di livellamento della linea orizzontale
Per la verifica, è necessaria una superficie libera di circa 5 × 5 m.
Montare lo strumento di misura al centro tra le pareti A e B sul supporto o su un treppiede, oppure posizionarlo su una superficie piana e stabile. Accendere lo strumento di misura in modalità con livellamento automatico e selezionare la modalità orizzontale. Lasciare che lo strumento di misura si livelli.

- A una distanza di 2,5 m dallo strumento di misura, segnare su entrambe le pareti il centro della linea laser (punto I sulla parete A e punto II sulla parete B).

Posizionare lo strumento di misura ruotato di 180° a una distanza di 5 m e lasciarlo livellare.
Posizionare lo strumento di misura in altezza (con l'aiuto del treppiede o eventualmente con dei supporti), in modo che il centro della linea laser coincida esattamente con il punto II precedentemente segnato sulla parete B. Sulla parete A, segnare il centro della linea laser come punto III (in verticale sopra o sotto il punto I). La differenza d tra i due punti segnati I e III sulla parete A indica la deviazione effettiva dello strumento di misura dall'orizzontale.
La lunghezza massima consentita è: 2 × 5 m = 10 m. La differenza massima consentita è: 10 m × ±0,3 mm/m = ±3 mm. La differenza d tra i punti I e III può essere al massimo 3 mm.
Verifica della precisione di livellamento della linea verticale
Per il controllo, è necessaria un'apertura della porta (su un terreno solido) con almeno 2,5 m di spazio su entrambi i lati della porta.
- Posizionare lo strumento di misura a 2,5 m di distanza dall'apertura della porta su un terreno solido e piano (non su un treppiede). Accendere lo strumento di misura in modalità con livellamento automatico
e selezionare la modalità verticale. Lasciare che lo strumento di misura si livelli.

Segnare il centro della linea laser verticale sul pavimento dell'apertura della porta (punto I), a 5 m di distanza sull'altro lato dell'apertura della porta (punto II), e sul bordo superiore dell'apertura della porta (punto III).

Posizionare lo strumento di misura sull'altro lato dell'apertura della porta direttamente dietro il punto II. Lasciare che lo strumento di misura si livelli e allineare la linea laser verticale in modo che il suo centro passi esattamente attraverso i punti I e II.
- Misurare l'altezza della luce libera della parte superiore dell'apertura della porta come punto IV. La differenza d tra i punti III e IV fornisce l'effettivo scostamento dell'asse di misura rispetto alle linee verticali. - Misurare l'altezza dell'apertura della porta.
Lo scostamento massimo consentito per il metodo di misurazione: altezza dell'apertura della porta × 0,3mm / m
| 라�� 레이터 | GLL 2-10 |
| ."[br]" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" "br" | 3601K63L.. |
| "—" " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " | 10 m |
| "—" " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " | ±0.3 mm/m |
| "—" " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°’' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4°' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4" '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' ‘4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5' '5" '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4" " '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' " '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4' '4" “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’" “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4'” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4' ” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’ ” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4’” “‘4'” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” “ '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' ” " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " " '4' " “ " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " (1) " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " [ ] " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " "[ ] " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " [ ] " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " . " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " "、 " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " = " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " . " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) "(1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) [ ] (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) [ ] (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) [ ] (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) [ ] (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) [ ] (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) [ ] (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2 )(2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3); (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) . (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2 )(2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) [ ] (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) [ ] (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) . (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ } [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] [ ]] 【 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 」 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - 】 - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅱ - Ⅻ - ⅱ - ⅲ - ⅳ - ⅳ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅴ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅹ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅸ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅽ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅶ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅅ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅺ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅼ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅻ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - Ⅻ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - Ⅺ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅅ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅵ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅵ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅼ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅵ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅷ - ⅵ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅲ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅵ - ⅴ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅱ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅱ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅲ - ⅵ - ⅵ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅵ - ⅵ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅲ - ⅲ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅱ - ⅺ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅵ - ⅵ - ⅵ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅱ - ⅵ - ⅵ - ⅵ - ⅷ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅲ - ⅲ - ⅲ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅷ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅲ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅷ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅷ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅵ - ⅷ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅵ - ⅱ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
(1) (2) (3) 5/8" (4) 1/4" (5) (6) (7) (8) (9) (10) (11) (12) (13) 27700000 (RM 1)a (14) (15) (16) (17) (18) (BM 3)a
(19) (20) (21) (22) (23) (BT 150)a (24) (BT 350)a
