(15) Podolgovata odprtina za pritrditev

(21) Zaščitna torbica (22) Očala za opazovanje laserskega žarka

Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora. Tehnični podatki Linijski laser GLL 2-10 Kataloška številka 3 601 K63 L.. Delovno območje, do

Razred laserja 2 Vrsta laserja 630–650nm, <1mW C₆ 1 Odstopanje 0,5mrad (polni kot) Navoj za stojalo 1/4"; 5/8" Baterije 3×1,5V LR6(AA) Čas delovanja v načinu delovanja – Delovanje s križnima linijama 9h – Linijsko delovanje 17h Teža v skladu z EPTA-Procedure01:2014 0,49kg Dimenzije (dolžinaךirina× višina) 112×55×106mm Vrsta zaščite IP54 (zaščita pred prahom in škropljenjem vode) A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša. B) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat. Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (10) na tipski ploščici. Namestitev Namestitev/menjava baterij Za delovanje merilne naprave priporočamo uporabo alkalno-manganovih baterij. Če želite odpreti pokrov predala za baterije(11), pritisnite na zapah(12) in snemite pokrov predala za baterije. Vstavite bateriji. Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji. Če postajajo baterije šibkejše, potem utripa prikaz stanja(7). Merilno napravo lahko po prvem utripanju uporabljate še pribl. 1h. Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsSlovenščina | 355 u Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo. Delo z vrtljivim držalomRM1 (glejteslikeA–B) S pomočjo vrtljivega držala(13) lahko merilno napravo zavrtite za 360°. Tako lahko natančno usmerite laserske linije, ne da spremenite položaj merilne naprave. Merilno napravo z utorom(17) namestite na vodilo(14) vrtljivega držala(13) in merilno napravo do konca potisnite na ploščo. Če želite merilno napravo odstraniti, jo v obratni smeri povlecite z vrtljivega držala. Možnosti za namestitev vrtljivega držala: – stoje na ravni površini, – privijačeno na navpično površino, – s stropno sponko(18) na kovinskih stropnih letvah, – z magneti(16) na kovinsko površino. u Ko pribor pritrjujete na površine, pazite, da se s prsti ne dotaknete zadnje strani magnetnega pribora. Zaradi moči magnetov lahko pride do ukleščenja prstov. Delovanje Uporaba u Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. u Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. V primeru večjih temperaturnih nihanj pustite, da se merilna naprava ohladi, pred nadaljevanjem dela pa vedno preverite natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran357). Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave. u Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran357). u Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)356 | Slovenščina Vklop/izklop Za vklop merilne naprave potisnite stikalo za vklop/izklop(2) v položaj „ On“ (za delo z blokado nihala) ali v položaj „ On“ (za delo s samodejnim niveliranjem). Prikaz stanja(7) zasveti. Merilna naprava začne takoj po vklopu iz izstopnih odprtin(1) oddajati laserske linije. u Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje. Za izklop merilne naprave stikalo za vklop/izklop(2) potisnite v položaj „Off“. Prikaz stanja(7) ugasne. Ob izklopu se nihajna enota zapahne. u Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe. Pri prekoračitvi najvišje dovoljene delovne temperature 50°C se naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite. Samodejni izklop Če v času 120min ne pritisnete nobene tipke na merilni napravi, se ta za varčevanje baterij samodejno izklopi. Za vklop merilne naprave po samodejnem izklopu lahko stikalo za vklop/izklop(2) najprej potisnete v položaj „Off“ in merilno napravo nato znova vklopite oz. enkrat pritisnete tipko za delovanje z navpičnimi linijami(5) ali tipko za delovanje z vodoravnimi linijami(6). Za deaktiviranje samodejnega izklopa morate (pri vklopljeni merilni napravi) najmanj 3sekunde držati tipko za delovanje z vodoravnimi linijami(6). Ko se samodejni izklop deaktivira, laserske linije na kratko utripnejo in tako potrdijo izklop. Opomba: če delovna temperatura preseže 45°C, samodejnega izklopa ni mogoče deaktivirati. Če želite aktivirati samodejni izklop, izklopite merilno napravo in jo nato spet vklopite. Načini delovanja Merilna naprava omogoča več načinov delovanja, med katerimi lahko kadar koli preklapljate: – delovanje s križnima linijama (glejte slikoC): ustvari vodoravno in navpično lasersko linijo, – vodoravno delovanje (glejte slikoD): ustvari vodoravno lasersko linijo, – navpično delovanje (glejte slikoE): ustvari navpično lasersko linijo. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsSlovenščina | 357 Po vklopu je merilna naprava v načinu delovanja s križnima linijama. S tipkama za delovanje z vodoravnimi linijami(6) in delovanje z navpičnimi linijami(5) lahko vklopite in izklopite vodoravno in navpično lasersko linijo neodvisno eno od druge. V vseh načinih delovanja lahko izberete samodejno niveliranje ali blokado nihala. Samodejno niveliranje Delo s samodejnim niveliranjem Merilno napravo postavite na vodoravno trdno podlago, jo pritrdite na vrtljivo držalo(13) ali stojalo(23). Za delo s samodejnim niveliranjem stikalo za vklop/izklop (2) potisnite v položaj „ On“. Samodejno niveliranje samostojno izravna neravnine znotraj samonivelirnega območja od ±4°. Niveliranje je zaključeno, ko se laserske linije ne premikajo več. Laserski žarki začnejo hitro utripati, če samodejno niveliranje ni možno, npr. ker stojna ravnina merilne naprave od vodoravnice odstopa več kot4°. V tem primeru merilno napravo postavite v vodoravni položaj in počakajte na samodejno niveliranje. Kakor hitro je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserski žarki trajno svetijo. V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po niveliranju preverite položaj laserskih žarkov glede na referenčne točke, da bi se tako izognili napakam zaradi premika merilne naprave. Delo z blokado nihala Za delo z blokado nihala stikalo za vklop/izklop(2) potisnite v položaj „ On“. Prikaz blokade nihala(8) sveti rdeče in laserske linije neprestano počasi utripajo. Pri delu z blokado nihala je samodejno niveliranje izklopljeno. Merilno napravo lahko držite v roki ali pa jo položite na nagnjeno podlago. Laserski žarki se ne nivelirajo več in ne potekajo več nujno pravokotno eden na drugega. Preverjanje natančnosti merilne naprave Vplivi na natančnost Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka. Za omejitev vplivov zaradi toplote, ki seva iz tal, priporočamo, da merilno napravo uporabite na stojalu. Poleg tega merilno napravo po možnosti postavite na sredino delovne površine. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)358 | Slovenščina Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja. Vedno najprej preverite natančnost višine in niveliranja vodoravne laserske linije, nato pa natančnost niveliranja navpične laserske linije. Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna služba Bosch. Preverjanje natančnosti višine vodoravne linije Za preverjanje potrebujete prosto merilno območje dolžine 5m na trdni podlagi med dvema stenama A in B. – Merilno napravo montirajte blizu steneA na držalo oz. stojalo ali jo postavite na trdno, ravno podlogo. Merilno napravo vklopite v načinu delovanja s samodejnim niveliranjem in izberite delovanje s križnima linijama.

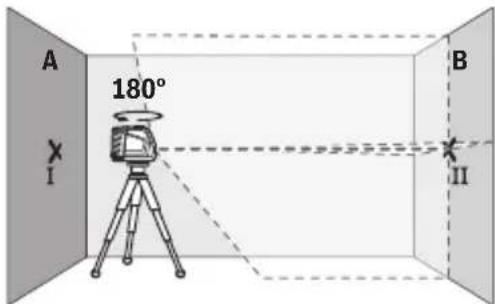

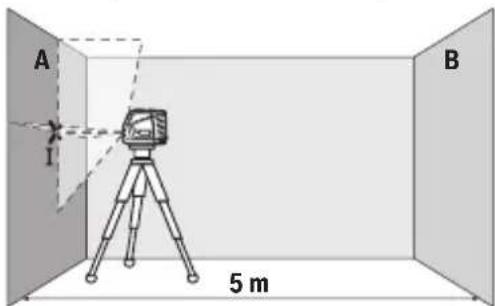

180° – Merilno napravo obrnite za 180°, počakajte, da se uravna in označite stičišče laserskih linij na nasprotni steni B (točka Ⅱ). – Merilno napravo brez vrtenja namestite v bližino stene B, jo vklopite in dovolite, da se uravna. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsSlovenščina | 359

– Višino merilne naprave (s stojalom ali po potrebi s podlaganjem) naravnajte tako, da stičišče laserskih linij sovpada s točko Ⅱ, ki ste jo pred tem označili na steni B.

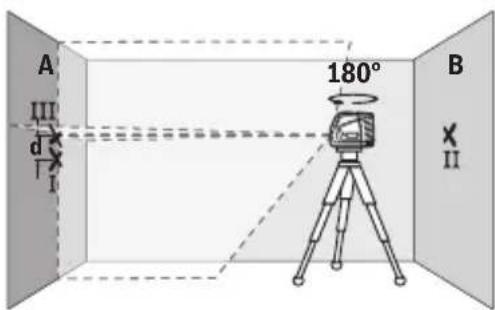

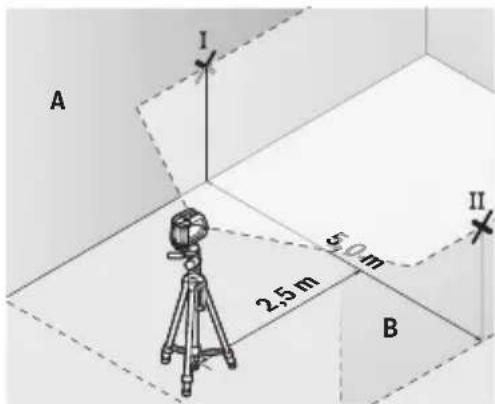

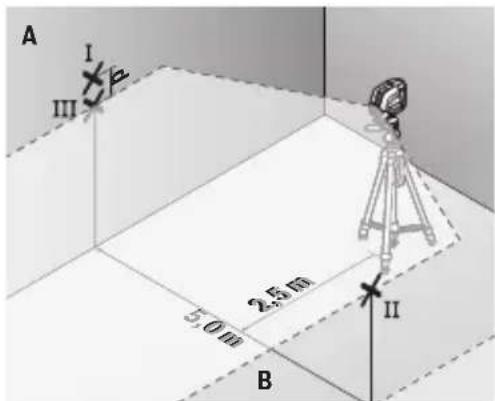

– Merilno napravo zavrtite za 180°, ne da bi pri tem spremenili višino. Usmerite jo v steno A, tako da bo navpična laserska linija potekala skozi prej označeno Ⅰ. Počakajte, da se merilna naprava uravna in označite stičišče laserskih linij na steni A (točka Ⅲ). – Razlika d označenih točk Ⅰ in Ⅲ na steni A pomeni dejansko višinsko odstopanje merilne naprave. Največje dovoljeno odstopanje na merilni razdalji 2×5m=10m znaša: 10m×±0,3mm/m=±3mm. Razlika d med točkamaⅠ in Ⅲ sme znašati največ 3mm. Preverjanje natančnosti niveliranja vodoravne linije Za preverjanje potrebujete prosto ploskev z velikostjo približno 5×5m. – Merilno napravo montirajte v sredini med stenamaA in B na držalo oz. stojalo, ali pa jo postavite na trdno, ravno podlogo. Vklopite merilno napravo v načinu delovanja s samodejnim niveliranjem in izberite delovanje z vodoravnimi linijami. Počakajte, da se izvede niveliranje merilne naprave. 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

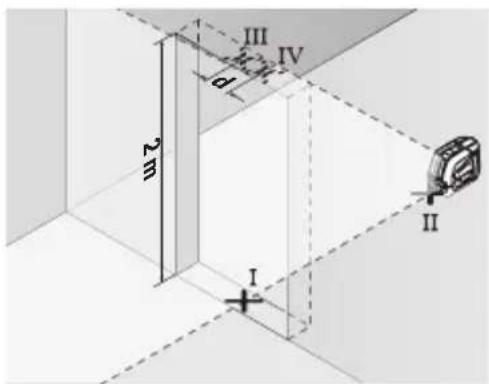

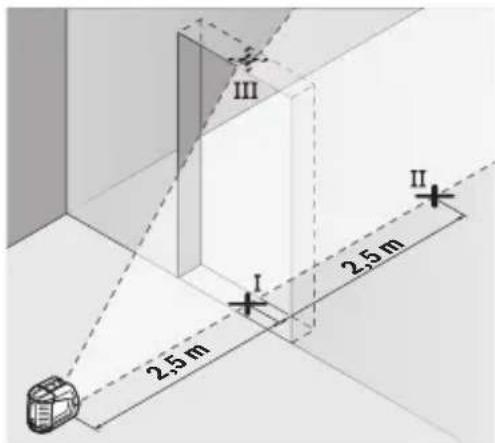

– Merilno napravo obrnite za 180°, jo postavite 5m stran od stene in počakajte, da se uravna. – Naravnajte višino merilne naprave tako (s stativom ali po potrebi s podlaganjem), da se sredina laserske linije točno ujema s prej označeno točkoII na steniB. – Na steniA sredino laserske linije označite kot točkoIII (navpično nad oziroma pod točkoI). – Razlika d označenih točkⅠ in Ⅲ na steniA pomeni dejansko odstopanje merilne naprave od vodoravnice. Največje dovoljeno odstopanje na merilni razdalji 2×5m=10m znaša: 10m×±0,3mm/m=±3mm. Razlika d med točkamaⅠ in Ⅲ sme znašati največ 3mm. Preverjanje natančnosti niveliranja navpične linije Za preverjanje potrebujete odprtino za vrata, pri kateri je (na trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora. – Merilno napravo 2,5m od odprtine vrat namestite na trdno, ravno podlago (ne na stojalo). Merilno napravo vklopite v načinu delovanja s samodejnim niveliranjem. Izberite delovanje z navpičnimi linijami in počakajte, da se merilna naprava uravna. 2,5 m 2,5 m – Sredino navpične laserske linije označite na dnu odprtine za vrata (točka Ⅰ), na razdalji 5 m na drugi strani odprtine za vrata (točka Ⅱ) in na zgornjem robu odprtine za vrata (točka Ⅲ). 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsSlovenščina | 361 2 m
