Vrsta izdelka	Križni laserski nivo
Znamka	Bosch
Model	GCL 2-50 G Professional
Kategorija	Laserski nivoji
Barva žarka	Zelena (500-540 nm)
Razred laserja	2
Doseg brez sprejemnika	Približno 30 m
Doseg s sprejemnikom	Do 50 m
Natančnost niveliranja	± 0,3 mm/m
Območje samodejnega niveliranja	± 4°
Vrtenje	Ne rotira
Napajanje	4 AA baterije (1,5 V) ali NiMH akumulatorji (4× AA)
Avtonomija (alkalne baterije)	Približno 12 ur v križnem načinu
Stopnja zaščite	IP54 (zaščita pred prahom in brizganjem vode)
Mere (D × Š × V)	Približno 145 × 65 × 110 mm
Teža (z baterijami)	Približno 0,72 kg
Montaža na stojalo	Da, navoj 1/4"
Glavne funkcije	Vodoravna in navpična črta, križni način, funkcija samodejnega niveliranja z opozorilnim signalom
Vzdrževanje in čiščenje	Obrišite z mehko in suho krpo. Očistite laserska izhodna okenca z vatirano palčko.
Varnost	Ne glejte neposredno v laserski žarek. Po potrebi uporabite zaščitna laserska očala.
Nadomestni deli in popravljivost	Standardne AA baterije. Drugi deli so na voljo v Bosch servisni službi.
Splošne informacije	2 leti garancije. Izdelano na Kitajskem za Bosch.

Pogosto zastavljena vprašanja - GCL 2-50 G Professional BOSCH

Kakšne baterije uporabiti za Bosch GCL 2-50 G?

Uporabite 4 alkalne AA baterije (1,5 V) ali NiMH akumulatorje istega formata. Ne mešajte rabljenih in novih baterij.

Kako vklopiti in izklopiti napravo?

Pritisnite gumb za vklop/izklop na strani. Kratek pritisk vklopi laser v načinu vodoravne črte; dolg pritisk aktivira način navpične črte. Za izklop držite gumb pritisnjen.

Kaj pomeni utripanje laserja?

Utripanje pomeni, da naprava ni v ravnovesju ali da je izven območja samodejnega niveliranja (±4°). Postavite jo na bolj ravno površino.

Kako kalibrirati laserski nivo?

Nivo je tovarniško kalibriran. Po potrebi lahko ponovno kalibracijo opravi pooblaščeni Bosch servis. Ne poskušajte ga sami razstaviti.

Ali lahko napravo uporabljam zunaj?

Da, vendar je zeleni žarek na soncu manj viden. Uporabite laserski sprejemnik (LR 1 G ali podoben) za izboljšanje dosega do 50 m.

Kolikšen je največji doseg s sprejemnikom?

Z laserskim sprejemnikom Bosch LR 1 G doseg doseže 50 m. Brez sprejemnika je približno 30 m pri zmerni svetlobi.

Kako očistiti laserska izhodna okenca?

Uporabite suho ali rahlo vlažno vatirano palčko (čista voda). Nikoli ne uporabljajte topil ali abrazivnih krp. Previdno obrišite brez pritiskanja.

Ali je naprava vodoodporna?

Ima stopnjo zaščite IP54: zaščita pred prahom in brizganjem vode. Ne potapljajte v vodo.

Kako namestiti napravo na stojalo?

Privijte montažno matico na spodnji strani naprave na standardno stojalo z navojem 1/4 palca. Privijte ročno.

Kaj storiti, če se laser ne vklopi?

Najprej preverite baterije: vstavite nove in upoštevajte polarnost. Če težava vztraja, se obrnite na Bosch servis.

NAVODILA ZA UPORABO GCL 2-50 G Professional BOSCH

Preberite in upoštevajte vsa navodila, da zagotovite varno in zanesljivo uporabo merilne naprave. Če merilne naprave ne uporabljate v skladu s priloženimi navodili,

lahko pride do poškodb zaščitne opreme, vgrajene v merilni napravi. Opozorilnih nalepk na merilni napravi nikoli ne zakrivajte. TA NAVODILA VARNO SHRANITE IN JIH PRILOŽITE MERILNI NAPRAVI V PRIMERU PREDAJE.

Pozor! Če ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. će uporabljate drugačne postopke, lahko to povzroči nevarno izpostavljenost sevanju.
▶ Merilni napravi je priložena opozorilna nalepka za laser (označena na strani s shematskim prikazom merilne naprave).
Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku.

Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.

Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka.
▶ Ne spreminjajte laserske naprave.
▶ Očal za opazovanje laserskega žarka ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
▶ Očal za opazovanje laserskega žarka ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.
▶ Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.
▶ Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili ljudi.
Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.

Magnetnega pribora ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam. Magneti pribora ustvarijo polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

▶ Magnetni pribor ne sme biti v bližini magnetnih nosilcev podatkov in naprav, ki so občutljive na delovanje magneta. Zaradi magnetnih vplivov pribora lahko pride do nepopravljivih izgub podatkov.

Opis izdelka in storitev

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Merilna naprava je namenjena za določanje in preverjanje vodoravnih in navpičnih linij ter pozicijskih točk. Merilna naprava je primerna za uporabo v zaprtih prostorih in na prostem.

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilne naprave na strani s shemami.

(1) Izstopna odprtina laserskega žarka
(2) Prikaz baterij
(3) Tipka za način delovanja laserja
(4) Stikalo za vklop/izklop
(5) Navoj za stojalo 1/4"

178 | Slovenščina

(6) Utor
(7) Zapora pokrova predala za baterije
(8) Pokrov predala za baterije
(9) Opozorilna nalepka laserja
(10) Serijska številka
(11) Vrtljivo držalo (RM 10) ^A)
(12) Vodilo
(13) Podolgovata odprtina za pritrditev
(14) Nastavitveni vijak za fino nastavitev vrtljivega držala
(15) Magnet
(16) Stropno držalo (DK 10) ^A)
(17) Univerzalno držalo (BM 1) ^A)
(18) Držalo (LB 10) ^4
(19) Laserski sprejemnik ^A)
(20) Laserska tarča ^4
(21) Stojalo (BT 150) ^A
(22) Teleskopska palica (BT 350) ^A)
(23) Očala za opazovanje laserskega žarka ^4
(24) Zaščitna torbica ^A)

A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Točkovni in linijski laser GCL 2-50 G
Številka izdelka	3 601 K66 M..
Delovno območjeA)
– Standardne laserske linije 15 m
– Laserske linije z laserskim sprejemnikom	5–50 m
– Laserske točke 10 m
Natančnost niveliranjaBJC)
– Laserske linije ± 0,3 mm/m
– Laserske točke ± 0,7 mm/m
Območje samodejnega niveliranja	± 4^
Čas niveliranja < 4 s
Delovna temperatura -10^ ... +45 °C
Temperatura skladiščenja -20^ ... +70 °C
Najv. nadmorska višina uporabe	2000 m
Najv. relativna zračna vlažnost 90 %
Stopnja onesnaževanja v skladu s standardom IEC 61010-1	2D)
Laserski razred 2
Laserske linije
– Vrsta laserja 500–540 nm, < 10 mW
– C_fi	10

– Odstopanje 50 × 10 mrad (polni kot)
Laserske točke
– Vrsta laserja 500–540 nm, < 1 mW
– C_6	1
– Odstopanje 0,8 mrad (polni kot)
Združljiv laserski sprejemnik LR 7
Navoj za stojalo	1/4"
Baterije	4 × 1,5 V LR6 (AA)
Teža po	0,58 kg
EPTA-Procedure 01:2014
Dimenzije (dolžina x širina x višina)
– Brez držala	126 × 63 × 115 mm
– Z vrtljivim držalom RM 10	145 × 63 × 180 mm
Vrsta zaščite	IP 64

A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša.
B) pri 20-25°C
C) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali neposredne sončne svetlobe). Po močnejših temperaturnih nihanjih lahko pride do odklonov natančnosti.
D) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.

Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (10) na tipski ploščici.

Namestitev

Namestitev/menjava baterij

Za delovanje merilne naprave priporočamo uporabo alkalnomanganovih baterij.

Za odpiranje pokrova predala za baterije (8) pritisnite na zapah pokrova (7) in snemite pokrov predala za baterije. Vstavite bateriji.

Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji.

Prikaz stanja baterij (2) vedno prikazuje trenutno stanje baterij.

S praznjenjem baterij se zmanjšuje tudi svetlost laserskih linij.

Če so baterije skoraj prazne, prikaz stanja baterij (2) trajno utripa. Laserske linije utripajo vsakih 5 min za 5 s.

Če so baterije prazne, laserske linije in prikaz stanja baterij še enkrat utripnejo, preden se naprava izklopi.

Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo.

Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo.

Delovanje

Uporaba

▶ Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem.
Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. V primeru večjih temperaturnih nihanj pustite, da se merilna naprava ohladi, pred nadaljevanjem dela pa vedno preverite natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran 180). Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave.
▶ Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran 180).
Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala.

Vklop/izklop

Za vklop merilne naprave stikalo za vklop/izklop (4) potisnite v položaj „On“. Merilna naprava takoj po vklopu iz izstopnih odprtin (1) začne oddajati laserske žarke.

▶ Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.

Merilno napravo lahko vedno uporabite skupaj z laserskim sprejemnikom (19).

Za izklop merilne naprave stikalo za vklop/izklop (4) potisnite v položaj Off. Ob izklopu se nihajna enota zapahne.

Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe.

Pri prekoračitvi najvišje dovoljene delovne temperature 45 °C se naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite.

Samodejni izklop

Če v času 120 min ne pritisnete nobene tipke na merilni napravi, se ta za varčevanje baterij samodejno izklopi. Če želite merilno napravo po samodejnem izklopu znova vklopiti, lahko stikalo za vklop/izklop (4) "Off" najprej potisnete v položaj in nato znova vklopite merilno napravo, ali pa pritisnete tipko za način delovanja laserja (3). Za deaktivacijo samodejnega izklopa (pri vklopljeni merilni napravi) pritisnite in držite tipko za način delovanja laserja (3) vsaj 3 sekunde. Ko se samodejni izklop deaktivira, laserski žarki na kratko utripnejo in tako potrdijo izklop.

Opomba: će delovna temperatura preseže 45 °C, samodejnega izklopa ni mogoče deaktivirati. Če želite aktivirati samodejni izklop, izklopite merilno napravo in jo nato spet vklopite.

Načini delovanja

Merilna naprava omogoča več načinov delovanja, med katerimi lahko kadar koli preklapljate:

• Delovanje s križnima linijama in točkovno delovanje (glejte sliko A): merilna naprava prikaže eno vodoravno in eno navpično linijo v smeri naprej ter po eno zgornjo in spodnjo navpično točko.
• Vodoravno delovanje (glejte sliko B): merilna naprava ustvari vodoravno lasersko linijo.
• Navpično delovanje (glejte sliko C): merilna naprava ustvari navpično lasersko linijo. Če merilna naprava stoji v prostoru, je navpična laserska linija prikazana na stropu čez zgornjo lasersko točko.
• Točkovno delovanje (glejte sliko D): merilna naprava prikaže po eno navpično točko zgoraj in spodaj.

Način delovanja spremenite tako, da pritisnete na tipko za način delovanja laserja (3) tolikokrat, da so ustvarjeni laserski žarki v želenem načinu delovanja.

Vse načine delovanja lahko izberete s samodejnim niveliranjem kot tudi s funkcijo nagiba.

Vsi načini delovanja so primerni za delovanje z laserskim sprejemnikom (19).

Samodejno niveliranje

Merilna naprava med delovanjem vedno nadzoruje položaj. Pri postavitvi znotraj območja samodejnega niveliranja ±4° naprava deluje v načinu samodejnega niveliranja. Zunaj območja samodejnega niveliranja naprava samodejno preklopi v način nagiba.

Delo s samodejnim niveliranjem (glejte slike A–D)

Merilno napravo postavite na vodoravno trdno podlago, jo pritrdite na vrtljivo držalo (11) ali stojalo (21).

Samodejno niveliranje samostojno izravna neravnine znotraj območja samodejnega niveliranja ±4°. Ko laserski žarki trajno svetijo, je niveliranje merilne naprave končano.

Če samodejno niveliranje ni možno, npr. ker stojna ploskev merilne naprave od vodoravnice odstopa več kot 4°, laserske linije najprej 2 s hitro utripajo, nato pa vsakih 5 s večkrat hitro utripnejo. Merilna naprava je v načinu nagiba.

Za nadaljnje delo s samodejnim niveliranjem postavite merilno napravo vodoravno in počakajte, da se izvede samodejno niveliranje. Ko je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserski žarki trajno svetijo.

V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po niveliranju preverite položaj laserskih žarkov glede na referenčne točke, da bi se tako izognili napakam zaradi premika merilne naprave.

Delo s funkcijo nagiba (glejte sliko E)

Postavite merilno napravo na nagnjeno podlago. Pri delu s funkcijo nagiba laserske linije najprej 2 s hitro utripajo, nato vsakih 5 s večkrat hitro utripnejo.

Pri funkciji nagiba se laserske linije ne nivelirajo več in ni nujno, da so navpične ena na drugo.

Preverjanje natančnosti merilne naprave

Vplivi na natančnost

Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka.

Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno napravo pri meritvah razdalj, ki presegajo 20 m, vedno namestiti na stojalo. Poleg tega merilno napravo po možnosti postavite na sredino delovne površine.

Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja.

Vedno najprej preverite natančnost višine in niveliranja vodoravne laserske linije, nato pa natančnost niveliranja navpične laserske linije.

Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna služba Bosch.

Preverjanje natančnosti višine vodoravne linije

Za preverjanje potrebujete prosto merilno območje dolžine 5 m na trdni podlagi med dvema stenama A in B.

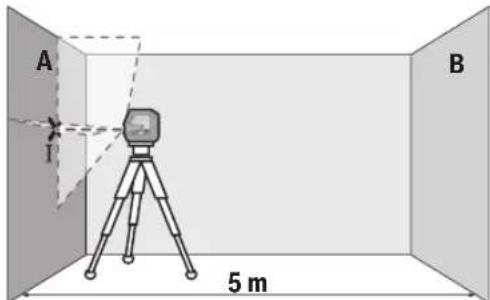

- Merilno napravo namestite blizu stene A na stojalo ali jo postavite na trdno, ravno podlogo. Vklopite merilno napravo in izberite delovanje s križnima linijama.

- Laser usmerite v bližnjo steno A in pustite, da se merilna naprava uravna. Označite sredino točke, v kateri se laserski linija križata na steni (točka I).

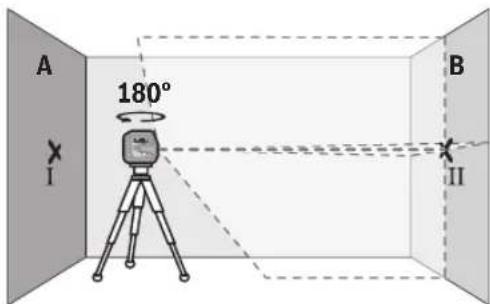

- Merilno napravo obrnite za 180°, počakajte, da se uravna in označite stičišče laserskih linij na nasprotni steni B (točka II).

- Merilno napravo brez vrtenja namestite v bližino stene B, jo vklopite in dovolite, da se uravna.

- Višino merilne naprave (s stojalom ali po potrebi s podlaganjem) naravnajte tako, da stičišče laserskih linij sovpada s točko II, ki ste jo pred tem označili na steni B.

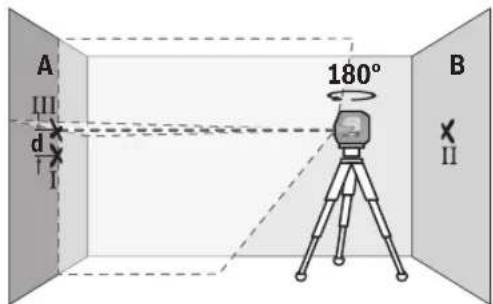

- Merilno napravo zavrtite za 180°, ne da bi pri tem spremenili višino. Usmerite jo v steno A, tako da bo navpična laserska linija potekala skozi prej označeno I. Počakajte, da se merilna naprava uravna in označite stičišče laserskih linij na steni A (točka III).

- Razlika d označenih točk I in III na steni A pomeni dejansko višinsko odstopanje merilne naprave.

Največje dovoljeno odstopanje na merilni razdalji 2 × 5 m = 10 m znaša:

10 m × ±0,3 mm/m = ±3 mm. Razlika d med točkama I in III sme znašati največ 3 mm.

Preverjanje natančnosti niveliranja vodoravne linije

Za preverjanje potrebujete prosto ploskev z velikostjo približno 5 × 5 m.

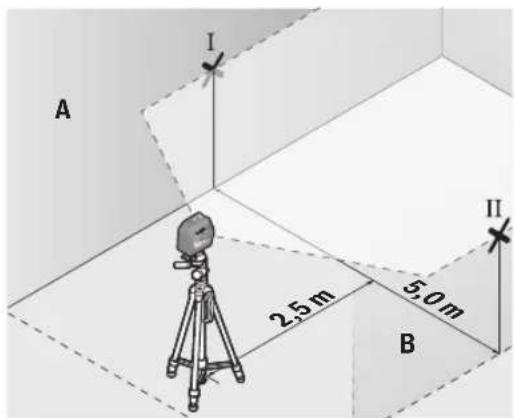

- Merilno napravo namestite na sredino med steni A in B na stativ ali pa jo odložite na trdno, ravno podlago. Vklopite merilno napravo in izberite vodoravno delovanje. Počakajte, da se izvede niveliranje merilne naprave.

• Merilno napravo obrnite za 180°, jo postavite 5 m stran od stene in počakajte, da se uravna.
• Naravnajte višino merilne naprave tako (s stativom ali po potrebi s podlaganjem), da se sredina laserske linije točno ujema s prej označeno točko II na steni B.
• Na steni A sredino laserske linije označite kot točko III (navpično nad oziroma pod točko I).
• Razlika d označenih točk I in III na steni A pomeni dejansko odstopanje merilne naprave od vodoravnice.

Največje dovoljeno odstopanje na merilni razdalji 2 × 5 m = 10 m znaša:

10 m × ±0,3 mm/m = ±3 mm. Razlika d med točkama l in III sme znašati največ 3 mm.

Preverjanje natančnosti niveliranja navpične linije

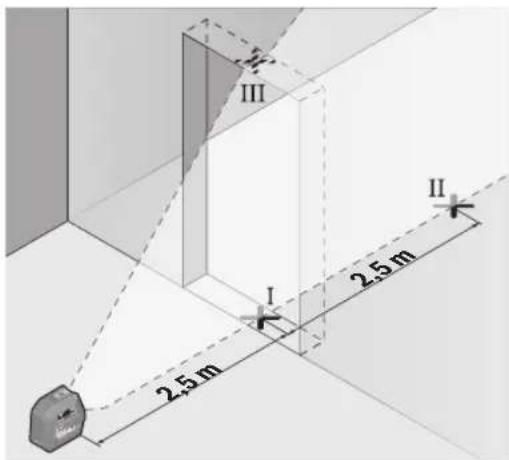

Za preverjanje potrebujete odprtino za vrata, pri kateri je (na trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.

- Merilno napravo 2,5 m od odprtine vrat namestite na trdno, ravno podlago (ne na stojalo). Vklopite merilno napravo in izberite navpično delovanje. Lasersko linijo usmerite na odprtino vrat in dovolite, da se izvede niveliranje merilne naprave.

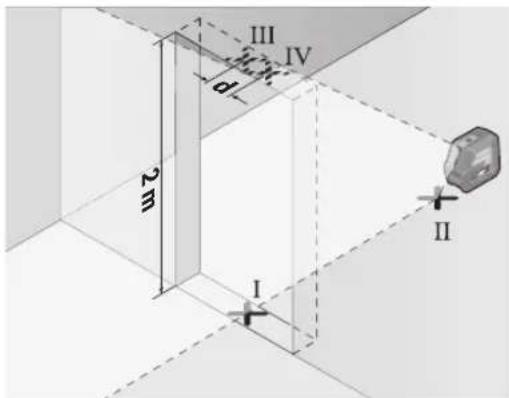

• Sredino navpične laserske linije označite na dnu odprtine za vrata (točka I), na razdalji 5 m na drugi strani odprtine za vrata (točka II) in na zgornjem robu odprtine za vrata (točka III).

• Merilno napravo zavrtite za 180° in jo na drugi strani odprtine za vrata postavite neposredno za točko II. Dovolite, da se merilna naprava uravna, in navpično lasersko linijo usmerite tako, da njeno središče poteka natančno skozi točki I in II.
• Sredino laserske linije na zgornjem robu odprtine vrat označite kot točko IV.
• Razlika d označenih točk III in IV pomeni dejansko odstopanje merilne naprave od navpičnice.
• Izmerite višino odprtine za vrata.

Največje dopustno odstopanje izračunate na naslednji način: dvojna višina odprtine vrat × 0,3 mm/m Primer: pri višini odprtine vrat 2 m sme največje dopustno odstopanje znašati

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Točki III in IV smeta biti zato oddaljeni največ 1,2 mm.

Preverjanje natančnosti navpičnice

Za preverjanje potrebujete prosto merilno razdaljo na trdni podlogi z razdaljo pribl. 5 m med tlemi in stropom.

- Merilno napravo namestite na vrtljivo držalo (11) in jo postavite na tla. Izberite točkovno delovanje in dovolite, da se merilna naprava uravna.

- Označite sredino zgornje laserske točke na stropu (točka I). Poleg tega označite tudi sredino spodnje laserske točke na tleh (točka II).

• Merilno napravo zavrtite za 180°. Postavite jo tako, da bo sredina spodnje laserske točke ležala na pravkar označeni točki II. Pustite merilno napravo, da se uravna. Označite sredino zgornje laserske točke (točka III).
• Razlika d obeh označenih točk I in III na stropu pomeni dejansko odstopanje merilne naprave od navpičnice. Največje dopustno odstopanje izračunate na naslednji način: dvojna razdalja med tlemi in stropom × 0,7 mm/m. Primer: pri razdalji med tlemi in stropom 5 m sme največje dopustno odstopanje znašati
  2 × 5 m × ±0,7 mm/m = ±7 mm. Točki I in III smeta biti zato oddaljeni največ 7 mm.

Navodila za delo

Za označitev vedno uporabite le sredino laserske točke oz. laserske linije. Velikost laserske točke oz. širina laserske linije se z razdaljo spremeni.

Delo z vrtljivim držalom RM 10 (glejte slike F-H)

Z vrtljivim držalom (11) lahko merilno napravo vrtite za 360° okrog središčne točke navpičnice, ki je ves čas vidna. Tako lahko usmerite laserske linije, ne da bi spremenili položaj merilne naprave.
Z vijakom za natančno nastavitev (14) lahko navpične laserske linije natančno usmerite na referenčne točke. Merilno napravo z utorom (6) namestite na vodilo (12) vrtljivega držala (11) in merilno napravo do konca potisnite na ploščo.

Če želite merilno napravo odstraniti, jo v obratni smeri povlecite z vrtljivega držala.

Možnosti za namestitev vrtljivega držala:

• stoječe na ravni površini,
• privijačeno na navpično površino,
• z magneti (15) na kovinsko površino,
• s stropnim držalom (16) na stropnih letvah.

Preden merilno napravo vklopite, z roko poravnajte vrtljivo držalo (11).

Delo z lasersko ciljno tarčo

Laserska ciljna tarča (20) izboljša vidljivost laserskega žarka pri neugodnih razmerah in večjih razdaljah.

Odsevna polovica laserske ciljne tarče (20) izboljša vidljivost laserske linije. Skozi prosojno polovico je laserska linija vidna tudi z zadnje strani laserske ciljne tarče.

Delo s stojalom (pribor)

Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno podlago. Merilno napravo z nastavkom za stojalo 1/4" (5) namestite na navoj stojala (21) ali običajnega stojala za fotoaparate. Merilno napravo privijte z vijakom za pritrditev na stojalo.

Pred vklopom merilne naprave morate grobo naravnati stojalo.

Pritrditev z univerzalnim držalom (pribor) (glejte sliko N)

Z univerzalnim držalom (17) lahko merilno napravo pritrdite na primer na navpičnih površinah, ceveh ali namagnetenih materialih. Univerzalno držalo je prav tako primerno kot talno stojalo in olajša višinsko nastavitev merilne naprave.

Pred vklopom merilne naprave univerzalno držalo (17) grobo naravnajte.

Dela z držalom LB 10 (pribor)

Z držalom (18) lahko merilno napravo pritrdite na navpične površine ali magnetne materiale. V povezavi s stropnim držalom (16) lahko merilno napravo namestite tudi na višini. Preden merilno napravo vklopite, z roko poravnajte držalo (18).

Delo z laserskim sprejemnikom (pribor) (glejte sliko N)

Pri neugodnih svetlobnih razmerah (svetla okolica, neposredna sončna svetloba) in na večje razdalje uporabite laserski sprejemnik (19), da boste lahko lažje opazovali laserski žarek.

Vsi načini delovanja so primerni za delovanje z laserskim sprejemnikom (19).

Očala za opazovanje laserskega žarka (pribor)

Očala za opazovanje laserskega žarka filtrirajo svetlobo okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.

Očal za opazovanje laserskega žarka ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
▶ Očal za opazovanje laserskega žarka ne uporabljajte kot sončna očala v prometu. Očala za opazovanje

laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.

Primeri dela (glejte slike I-N)

Primeri za različne načine uporabe merilne naprave so na straneh s shematskimi prikazi.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilna naprava naj bo vedno čista.

Merilne naprave nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.

Še posebej redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.

Merilno napravo skladiščite in transportirajte samo v priloženi zaščitni torbici (24).

Merilno napravo na popravilo pošljite v zaščitni torbici (24).

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov.

Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

www.bosch.si

Odlaganje

Merilne naprave, pribor in embalažo oddajte v okolju prijazno recikliranje.

Merilnih naprav in baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

Odslužene merilne naprave (v skladu z Direktivo 2012/19/EU) in okvarjene ali izrabljene akumulatorske/navadne baterije (v skladu z Direktivo 2006/66/ES) je treba zbirati ločeno in jih okolju prijazno reciklirati.

Hrvatski

Sigurnosne napomene
