GCL 2-50 G Professional - Lāzera rādītājs BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Krustoto līniju lāzera rādītājs
Zīmols	Bosch
Modelis	GCL 2-50 G Professional
Kategorija	Lāzerlīmeņi
Stara krāsa	Zaļa (500-540 nm)
Lāzera klase	2
Darbības rādiuss bez uztvērēja	Aptuveni 30 m
Darbības rādiuss ar uztvērēju	Līdz 50 m
Nivelēšanas precizitāte	± 0,3 mm/m
Automātiskās nivelēšanas diapazons	± 4°
Rotācija	Bez rotācijas
Barošanas avots	4 AA baterijas (1,5 V) vai NiMH akumulatori (4× AA)
Darbības laiks (sārmainās baterijas)	Aptuveni 12 h krustotā režīmā
Aizsardzības pakāpe	IP54 (putekļu un šļakatu izturība)
Izmēri (G × P × A)	Aptuveni 145 × 65 × 110 mm
Svars (ar baterijām)	Aptuveni 0,72 kg
Stiprinājums uz statīva	Jā, vītne 1/4"
Galvenās funkcijas	Horizontālas un vertikālas līnijas, krusta režīms, automātiskā nivelēšana ar brīdinājuma signālu
Apkope un tīrīšana	Noslaucīt ar mīkstu, sausu drānu. Lāzera izvades logus tīrīt ar vates kociņu.
Drošība	Neskatīties tieši lāzera starā. Ja nepieciešams, izmantot aizsargbrilles.
Rezerves daļas un remontējamība	Standarta AA baterijas. Citas detaļas pieejamas Bosch tehniskā atbalsta dienestā.
Vispārīga informācija	2 gadu garantija. Ražots Ķīnā Bosch vajadzībām.

Bieži uzdotie jautājumi - GCL 2-50 G Professional BOSCH

Kāda veida baterijas izmantot Bosch GCL 2-50 G?

Izmantojiet 4 AA sārmainās baterijas (1,5 V) vai NiMH akumulatorus tādā pašā formātā. Nejauciet lietotas un jaunas baterijas.

Kā ieslēgt un izslēgt ierīci?

Nospiediet sānos esošo ieslēgšanas/izslēgšanas pogu. Īss nospiedums ieslēdz lāzeru horizontālās līnijas režīmā; ilgs nospiedums aktivizē vertikālās līnijas režīmu. Lai izslēgtu, turiet pogu nospiestu.

Ko nozīmē lāzera mirgošana?

Mirgošana norāda, ka ierīce nav līdzenā stāvoklī vai atrodas ārpus automātiskās nivelēšanas diapazona (±4°). Novietojiet to uz līdzenākas virsmas.

Kā kalibrēt lāzera līmeni?

Līmenis ir rūpnīcā kalibrēts. Ja nepieciešams, pārkalibrēšanu var veikt pilnvarots Bosch tehniskā atbalsta dienests. Nemēģiniet to izjaukt paši.

Vai es varu izmantot ierīci ārpus telpām?

Jā, bet zaļais stars ir mazāk redzams spilgtā saulē. Lai uzlabotu darbības rādiusu līdz 50 m, izmantojiet lāzera uztvērēju (LR 1 G vai līdzīgu).

Kāds ir maksimālais darbības rādiuss ar uztvērēju?

Ar Bosch LR 1 G lāzera uztvērēju darbības rādiuss sasniedz 50 m. Bez uztvērēja tas ir aptuveni 30 m mērena apgaismojuma apstākļos.

Kā tīrīt lāzera izvades logus?

Izmantojiet sausu vai nedaudz mitru (tīru ūdeni) vates kociņu. Nekad neizmantojiet šķīdinātājus vai abrazīvas drānas. Uzmanīgi noslaukiet, nespiežot.

Vai ierīce ir ūdensizturīga?

Tā aizsardzības pakāpe ir IP54: aizsargāta pret putekļiem un ūdens šļakatām. Neiegremdējiet ūdenī.

Kā piestiprināt ierīci statīvam?

Pieskrūvējiet ierīces apakšā esošo montāžas uzgriezni uz standarta statīva ar 1/4 collu vītni. Pievienojiet ar roku.

Ko darīt, ja lāzers neieslēdzas?

Vispirms pārbaudiet baterijas: ievietojiet jaunas, ievērojot polaritāti. Ja problēma turpinās, sazinieties ar Bosch tehniskā atbalsta dienestu.

LIETOŠANAS INSTRUKCIJA GCL 2-50 G Professional BOSCH

Latviešu .... Lappuse 195

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem

norādījumiem, tas var nelabvēligi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.

Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību.
▶ Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā).

Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.

Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties tiešajă vai atstarotajă lăzera stară. Šâda ricība var apžilbinât tuvumā esošas personas, izraisît nelaimes gadījumus vai pat bojät redzi.

▶ Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Neveiciet nekādas izmainas ar lāzera ierīci.
▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā aizsargbrilles, vadot satiksmes lidzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultraviolētā starojuma un pasliktīna krāsu izšķiršanas spēju.
Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas.
Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisit putekļu vai tvaiku aizdegšanos.

Nenovietojiet magnētiskos piederumus implantu un citu medicīnisko ieriču tuvumā, piemēram, elektrokardiostimulatora vai insulīna pumpja tuvumā. Piederumu magnēti rada lauku, kas var ietekmēt implantātu vai medicīnisko ieriču darbību.

Netuviniet magnētiskos piederumus magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.

Izstrādājuma un tā funkciju apraksts

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei.

Mērinstruments ir piemērots lietošanai gan telpās, gan arī ārpus tām.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

(1) Lāzera stara izvadlūka
(2) Bateriju nolietošanās indikators
(3) Lāzera darba režīma taustiņš
(4) leslēdzējs
(5) 1/4" vītne stiprināšanai uz statīva
(6) Vadotnes grope
(7) Bateriju nodalijuma vāciņa fiksators
(8) Bateriju nodalijuma vāciņš
(9) Lâzera brîdinâjuma uzlime
(10) Sērijas numurs
(11) Pagriežams turētājs (RM 10) ^A)
(12) Vadotnes sliede
(13) Garenisks atvērums stiprināšanai
(14) Pagriežamā turētāja precīzās regulēšanas skrūve
(15) Magnēts
(16) Turētājs stiprināšanai pie griestiem (DK 10) ^A
(17) Universāls turētājs (BM 1) ^4
(18) Turētājs (LB 10) ^A
(19) Lāzera starojuma uztvērējs ^A
(20) Lāzera mērkplāksne ^A)
(21) Stativs (BT 150) ^A)
(22) Teleskopisks stienis (BT 350) ^A
(23) Lāzera skatbrilles ^A)
(24) Aizsargsoma ^A)

A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Punkta un līnijas lāzers GCL 2-50 G
Izstrādājuma numurs	3 601 K66 M..
Darbības tālumsA)
– Standarta lāzera līnijām 15 m
– Lāzera līnijām ar lāzera starojuma uztvērēju	5–50 m
– Lāzera punktiem 10 m
Pašizlidzināšanas precizitāteB)C)
– Lāzera līnijām ±0,3 mm/m
– Lāzera punktiem ±0,7 mm/m
Pašizlidzināšanās diapazons ±4°
Pašizlidzināšanās laiks < 4 s
Darba temperatūra -10 °C ... +45 °C
Uzglabāšanas temperatūra -20 °C ... +70 °C
Maks. darba augstums virs atskaites līmeņa	2000 m
Maks. relatīvais gaisa mitrums.	90 %

Punkta un līnijas lāzers GCL 2-50 G

Piesārņojuma pakāpeatbilstīgi standartamIEC 61010-1	2 ^D)
Lāzera klase 2
Lāzera līnijām
– Lāzera starojums 500-540 nm, < 10 mW
– C_6	10
– Divergence 50 × 10 mrad (pilns lenķis)
Lāzera punktiem
– Lāzera starojums 500-540 nm, < 1 mW
– C_6	1
– Divergence 0,8 mrad (pilns lenķis)
Savietojams lāzera starojumauztvērējs	LR 7
Vītne stiprināšanai uz statīva 1/4"
Baterijas 4 × 1,5 V LR6 (AA)
Svars atbilstošiEPTA-Procedure 01:2014	0,58 kg
Izmēri (garums × platums × augstums)
– bez stiprinājuma 126 × 63 × 115 mm
– ar pagriežamu turētājuRM 10	145 × 63 × 180 mm
Aizsardzības tips IP 64

A) Nelabvėligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums var samazināties.

B) piei 20-25°C

C) Norāditās vērtības attiecas uz normaliem un labvėligiem apkartējās vides apstākliem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecizi.

D) Piezime: parasti ir vērojams tikai elektronenevadošs piesārnojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās.

Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (10), kas atrodams uz tā markejuma plāksnītes.

Montāža

Bateriju ievietošana/nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.

Lai atvērtu bateriju nodalijuma vāciņu (8), nospiediet fiksatoru (7) un noņemiet bateriju nodalijuma vāciņu. levietojiet nodalījumā baterijas.

levērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

Bateriju indikators (2) vienmēr uzrāda aktuālo bateriju statusu.

Baterijām izlādējoties, lāzera līniju spožums pakāpeniski samazinās.

Ja baterijas ir gandrīz izlādējušās, bateriju indikators (2) mirgo pastāvīgi. Lāzera līnijas mirgo 5 s ik pēc 5 min. Kad baterijas ir izlādējušās, lāzera līnijas un bateriju indikators vēl reizi nomirgo, pirms mērinstruments izslēdzas. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošanas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērišanas instrumentā.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu Įoti augstas vai Įoti zemas temperatūras iedarbībai un straujām temperatūras svārstībām. Piemēram, neatstājiet mērinstrumentu ilgāku laiku automašinā. Ja ir ievērojamas temperatūras svārstības, vispirms pagaidiet, līdz mērinstrumenta temperatūra izlīdzinās ar apkārtējās vides temperatūru; pirms turpināt darbu, vienmēr pārbaudiet precizitāti, kā ir norādīts sadalā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 198). Łoti augsta vai Įoti zema temperatūra vai straujas temperatūras svārstības var nelabvēligi ietekmēt mērinstrumenta precizitāti.
Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 198).
▶ Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju (4) stāvokli „On“ (leslēgts). Tūlit pēc mērinstrumenta ieslēgšanas no tā izvadlūkām (1) tiek izstaroti lāzera stari.

Mērinstrumentu jebkurā laikā var izmantot kopā ar lāzera uztvērēju (19).

Lai izslëgtu mërinstrumentu, pârbîdiet ieslëdzëju/izslëdzëju (4) pozicijä Off. Kad izslëdz mërinstrumentu, tiek fiksëts tä svärsta mezgls.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbīnāt tuvumā esošās personas.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra, kas ir 45 °C, mērinstruments automātiski izslēdzas, šādi pasargājot no sabojāšanās lāzera diodi. Pēc atdzišanas

198 | Latviešu

mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiska izslēgšanās

Ja aptuveni 120 minūtes netiek nospiests neviens no mērinstrumenta taustiņiem, tas automatiski izslēdzas, šādi taupot baterijas.

Lai mērinstrumentu pēc tā automatīskās izslēgšanās no jauna ieslēgtu, ieslēdzēju (4) var vispirms pārvietot stāvoklī

„Off“ (lzslēgts) un tad no jauna ieslēgt mērinstrumentu, kā arī var nospiest lāzera darba režima izvēles taustiņu (3).

Lai deaktivizētu automātiskās pašizlīdzināšanās funkciju, nospiediet lāzera darba režima izvēles taustiņu (3) un turiet to nospiestu vismaz 3 sekundes ilgi laikā, kad mērinstruments ir ieslēgts. Automātiskās pašizlīdzināšanās funkcijas deaktivizēšanu apstiprina lāzera staru īslaicīga mirgošana.

Norāde. Ja mērinstrumenta darba temperatūra pārsniedz vērtību 45 °C, automatiskās izslēgsanās funkciju vairs nav iespējams deaktivizēt.

Lai aktivizētu automatiskās pašizlīdzināšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu.

Darba režimi

Mērinstruments var darboties vairākos režimos, kurus jebkurā brīdi var viegli mainit:

- Darbs krustliniju un punkta režimā (skatīt attēlu A): mērinstruments projicē vienu līmenisku lāzera līniju un vienu statenisku lāzera līniju, kas vērstas uz priekšpusi, kā arī pa vienam stateniski vērstam lāzera punktam virzienā uz augšu un uz leju.

- Horizontālais režīms (skatīt attēlu B): mērinstruments veido limenisku lāzera starojuma plakni.

- Vertikālais režims (skatīt attēlu C): mērinstruments veido statenisku lāzera līniju. Novietojot mērinstrumentu telpā, tas virs augšējā lāzera punkta projicē uz telpas griestiem statenisku lāzera līniju.

- Darbs punkta režimā (skatīt attēlu D): mērinstruments veido pa vienam stateniski vērstam lāzera punktam virzienā uz augšu un uz leju.

Lai mainītu darba režīmu, spiediet lāzera darba režīma taustiņu (3) tik bieži, līdz lāzera stari tiek izveidoti vēlamajā darba režīmā.

Visi darba režimi iespējami gan ar automatisko pašizlīdzināšanos, gan sasvēršanas funkciju.

Visi darba režimi piemēroti darbam ar lāzera uztvērēju (19).

Automātiskā pašizlīdzināšanās

Mērinstruments darba laikā kontrolē stāvokli. Uzstādot automātiskās paśizlīdzināšanās diapazonā ±4°, darbība notiek ar automātisko paśizlīdzināšanu. Ārpus automātiskās paśizlīdzināšanās diapazona notiek automātiska pārslēgšanās uz sasvēršanas funkciju.

Darbs ar automātisko pašizlidzināšanos (skatīt attēlus A–D)

Novietojiet mērinstrumentu uz limeniska, stingra pamata, nostipriniet to uz turētāja (11) vai uz statīva (21).

Pašizlīdzināšanās sistēma automatiski kompensē nolieci pašizlīdzināšanās diapazonā ±4°. Ja lāzera stari vairs nemirgo, tas nozimē, ka mērinstruments ir izlīdzinājies.

Ja automatiskā pašizlidzināšanās nav iespējama, piemēram, tad, ja noliece virsmai, uz kuras ir novietots mērinstruments, pārsniedz vairāk nekā 4° no limeniska stāvokļa, lāzera stari 2 sekundes mirgo ātri, pēc tam ik pēc 5 sekundēm vairākas reizes mirgo ātri. Mērinstruments darbojas ar sasvēršanas funkciju.

Šādā gadījumā novietojiet mērinstrumentu līmeniski un nogaidiet, līdz beidzas automatīskās pašizlīdzināšanās process. Līdzko mērinstruments atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera stari deg pastāvīgi.

Ja mērinstruments ir saņēmis triecienu vai ir izmainijies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmainas. Tomēr, lai izvairitos no klūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu.

Darbs ar sasvēršanas funkciju (skatīt attēlu E)

Novietojiet mērinstrumentu uz piemērotas pamatnes.

Darbojoties ar sasvēršanas funkciju, lāzera linijas vispirms ātri mirgo 2 sekundes, pēc tam vairākas reizes ātri mirgo ik pēc 5 sekundēm.

Sasvēršanas funkcijas laikā lāzera līnijas vairs netiek izlīdzinātas un tās vairs nav savstarpēji perpendikulāras.

Mērinstrumenta precizitātes pārbaude

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostīprina uz statīva. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū.

Papildus ārėjo faktoru iedarbībai, mērinstrumenta darbību var iespaidot arī īpaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radīt mērijumu klūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti.

Vienmēr vispirms pārbaudiet lāzera stara veidotās limeniskās līnijas izlīdzināšanas precizitāti un tikai pēc tam – lāzera staru veidotās stateniskās līnijas izlīdzināšanas precizitāti.

Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pielaujamo vērtību, mērinstruments jānogādā remontam

Bosch pilnvarotā remonta darbnīcā.

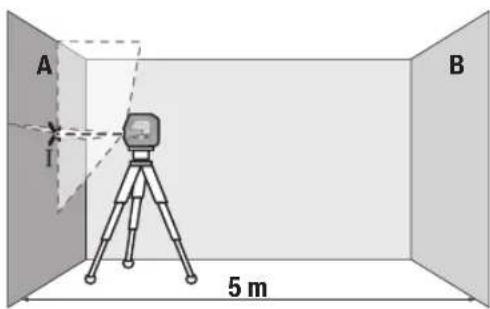

Limeniskās līnijas augstuma precizitātes pārbaude

Pārbaudei nepieciešama brīva telpa ar limenisku, stingru pamatu un 5 m lielu attālumu starp divām sienām A un B.

– Uzstādiet mērinstrumentu sienas A tuvumā, nostiprinot to uz statīva vai arī novietojot uz stingra, līmeniska pamata. leslēdziet mērinstrumentu un izvēlieties krustliniju režimu.

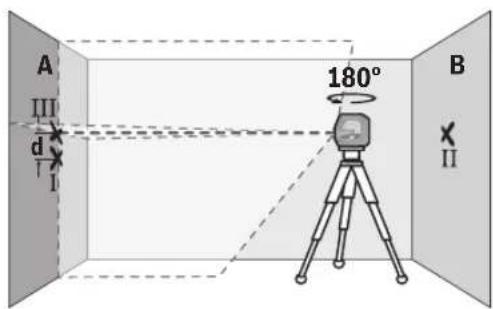

– Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).
- Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlidzināšanās process.

- Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto līniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš iezīmēto punktu ll uz sienas B.

• Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Vērsiet lāzera staru uz sienu A tā, lai tā veidotā vertikālā linija ietu caur iepriekš iezīmēto punktu I. Nogaidiet, lidz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto liniju krustošanās vietas viduspunktu uz sienas A (punkts III).
• Attālums d starp abiem atzīmētajiem punktiem l un lll uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotās horizontālās līnijas faktisko nolieci pēc augstuma škērsass virzienā.

Pie mērišanas attāluma 2 × 5 m = 10 m maksimālā pielaujamā noliece ir šāda:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attālums d starp punktiem I un III nedrikst pārsniegt 3 mm.

Limeniskās līnijas izlīdzinājuma precizitātes pārbaude

Pärbaudei nepieciešama brīvs laukums ar izmēriem aptuveni 5 × 5 m.

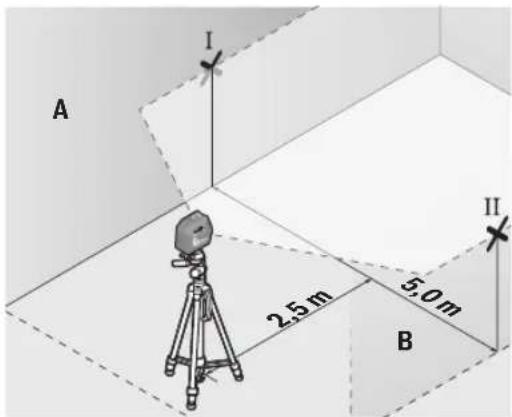

– Uzstādiet mērinstrumentu vidū starp sienām A un B, nostiprinot to uz statīva vai arī novietojot uz stingra, limeniska pamata. leslēdziet mērinstrumentu un izvēlieties horizontālo režimu. Nogaidiet, lidz beidzas mērinstrumenta pašizlīdzināšanās process.

- 2,5 m attālumā no mērinstrumenta atzīmējiet uz abām sienām lāzera stara veidotās līnijas viduspunktus (punkts I uz sienas A un punkts II uz sienas B).

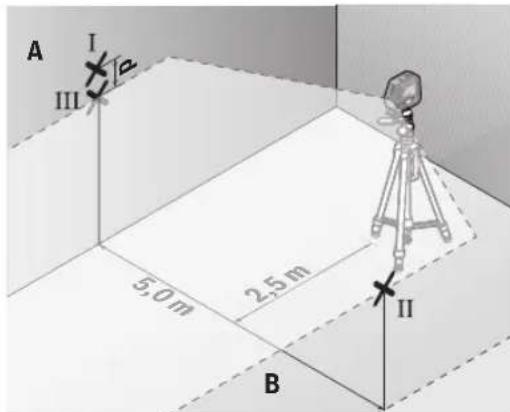

• Pagrieziet mērinstrumentu par 180°, pārvietojiet to 5 m attālumā un nogaidiet, līdz beidzas pašizlīdzināšanās process.
• Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera stara veidotās līnijas vidus sakristu ar iepriekš atzīmēto punktu II uz sienas B.
• Atzimējiet lāzera stara veidotās līnijas vidu uz sienas A kā punktu lll (tieši virs vai zem punkta l).
• Attālums d starp abiem atzīmētajiem punktiem l un lll uz sienas A ir vienāds ar lāzera stara veidotās limeniskās līnijas faktisko nolieci no horizontāles.

Pie mērišanas attāluma 2 × 5 m = 10 m maksimālā pieļaujamā noliece ir šāda:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attālums d starp punktiem I un III nedrikst pārsniegt 3 mm.

Stateniskās līnijas izlīdzinājuma precizitātes pārbaude

Pärbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar limenisku, stingru pamatu.

- Novietojiet mērinstrumentu uz stingra, līdzena pamata 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). leslēdziet mērinstrumentu un izvēlieties vertikālo režīmu. Virziet lāzera starus uz durvju atvērumu un nogaidiet, līdz beidzas mērinstrumenta automatiskā pašizlīdzināšanās.

- Atzimējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

– Pagrieziet mērinstrumentu par 180° un novietojiet to durvju atvēruma otrā pusē, tieši aiz punkta ll. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus precīzi škērsotu punktus l un ll.
– lezīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV.
- Attālums d starp abiem iezīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta lāzera stara veidotās vertikālas līnijas faktisko nolieci no vertikāles.
– Izmēriet durvju atvēruma augstumu.

Maksimālo pieļaujamo nolieci var aprēkināt šādi: divkāršs durvju atvēruma augstums × 0,3 mm/m Piemērs: pie durvju atvēruma augstuma 2 m maksimālā pieļaujamā noliece ir šāda:

2 × 2 m × ±0,3 mm/m = ±1,2 mm. No tā izriet, ka attālums starp punktiem III un IV nedrikst pārsniegt 1,2 mm.

Svērteņa punkta projicēšanas precizitāte

Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, lidzenu pamatu un aptuveni 5 m lielu attālumu starp grīdu un griestiem.

- Nostipriniet mērinstrumentu uz pagriežamā turētāja (11) un novietojiet to uz gridas. Izvēlieties punkta darba režīmu un nogaidiet, lidz beidzas mērinstrumenta automātiskā pašizlīdzināšanās.

- Atzimējiet augšējā lāzera stara projicēšanas vietas viduspunktu uz griestiem (punkts I). Tad atzimējiet apakšējā lāzera stara projicēšanas vietas viduspunktu uz grīdas (punkts II).

– Pagrieziet mērinstrumentu par 180°. Novietojiet mērinstrumentu tā, lai apakšējā lāzera stara projicēšanas vietas viduspunkts uz grīdas sakristu ar jau atzīmēto punktu ll. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās. Atzīmējiet augšējā lāzera stara projicēšanas vietas viduspunktu uz griestiem (punkts III).
- Attālums d starp abiem uz griestiem atzīmētajiem punktiem I un III ir vienāds ar mērinstrumenta faktisko nolieci no vertikāles.

Maksimālo pieļaujamo nolieci var aprēķināt šādi: divkāršs attālums starp grīdu un griestiem × 0,7 mm/m.

Piemērs: pie attāluma starp grīdu un griestiem 5 m maksimālā pieļaujamā noliece ir šāda:

2 × 5 m × ±0,7 mm/m = ±7 mm. No tā izriet, ka attālums starp punktiem I un III nedrikst pārsniegt 7 mm.

Norādījumi darbam

Vienmēr veidojiet atzīmes lāzera stara veidotās līnijas vai punkta vidū. Lāzera stara projicētā apla diametrs vai līnijas platums mainās līdz ar attālumu no lāzera.

Darbs ar pagriežamo turētāju RM 10 (skatīt attēlus F-H)

Ar pagriežamo turētāju (11) mērinstrumentu var pagriezt par 360° ap centrālo svērteņa punktu, kas ir pastāvīgi

redzams. Tas lauj ērti izlidzināt lāzera linijas, nemainot mērinstrumenta stāvokli.

Ar precizās iestatišanas skrūvi (14) var precizi noregulēt stateniskā lāzera stara stāvokli attiecībā pret atskaites punktiem.

Novietojiet mērinstrumentu ar vadotnes gropi (6) uz vadotnes sliedes (12) uz pagriežamā turētāja (11), un līdz galam uzbidiet mērinstrumentu uz platforms.

Lai atvienotu mērinstrumentu, novelciet to no pagriežamā turētāja, pārvietojot virzienā, kas ir pretējs iepriekš izmantotajam.

Pagriežamā turētāja nostiprināšanas iespējas:

- novietošana uz līdzenas, līmeniskas virsmas,

- nostiprināšana, pieskrūvējot uz stateniskas virsmas,

- ar magnētiem (15) uz metāliskām virsmām,

- uz metāla griestu listēm, izmantojot turētāju stiprināšanai pie griestiem (16).

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet turētāju (11).

Darbs ar lāzera mērkplāksni

Lāzera mērkplāksne (20) lauj uzlabot lāzera staru redzamību nelabvēligos darba apstāklos un lielā attālumā.

Lāzera mērklāksnes (20) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir izškiramas ari no aizmugures.

Darbs ar stativu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne (5) atrastos pret statīva (21) vai tirdzniecībā pieejama fotostatīva 1/4" stiprinājuma skrūvi. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (attēls N)

Ar universālā turētāja (17) palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, caurulēm vai magnētiskiem materiāliem. Universālais turētājs ir izmantojams arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.

Pirms mērinstrumenta ieslēgšanas aptuveni izlidziniet universālo turētāju (17).

Darbs ar turētāju LB 10 (piederums)

Ar turētāja (18) palīdzību mērinstrumentu var piestiprināt pie vertikālām virsmām vai magnetizējamiem materiāliem. Kopā ar turētāju stiprināšanai pie griestiem (16) iespējams regulēt ari mērinstrumenta augstumu.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet turētāju (18).

Darbs ar lāzera starojuma uztvērēju (papildpiederums) (attēls N)

Lai atvieglotu lāzera liniju atklāšanu, strādājot neizdevigos apgaismojuma apstāklos (spožs apkārtējais apgaismojums,

202 | Lietuvių k.

darbs tiešos saules staros) vai lielā attālumā, lietojiet lāzera starojuma uztvērēju (19).

Visi darba režimi piemēroti darbam ar lāzera uztvērēju (19).

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks.

▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā aizsargbrilles, vadot satiksmes lidzekli. Lāzera skatbrilles nenodrošina pilnvertigu aizsardzību no ultraviolētā starojuma un pasliktina krāsu izšķiršanas spēju.

Darba operāciju piemēri (attēli I-N)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tirišana

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentuūdenī vai citos škīdrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tirišanas līdzekļus vai škīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā (24).

Ja mērinstrumentam nepieciešams remonts, nosūtiet to, ievietojot aizsargsomā (24).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā ari par to rezerves dalâm. Kopsalikuma attelus un informāciju par rezerves dalâm Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Riga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesainojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.

Saugos nuorodos
