GCL 2-50 G Professional - Lazer işaretçisi BOSCH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Çapraz çizgili lazer işaretleyici
Marka	Bosch
Model	GCL 2-50 G Professional
Kategori	Lazer seviyeleri
Işın rengi	Yeşil (500-540 nm)
Lazer sınıfı	2
Alıcısız menzil	Yaklaşık 30 m
Alıcılı menzil	50 m'ye kadar
Seviye hassasiyeti	± 0,3 mm/m
Otomatik seviye aralığı	± 4°
Dönme	Döner değil
Güç kaynağı	4 adet AA pil (1,5 V) veya NiMH akü (4× AA)
Çalışma süresi (alkalin piller)	Çapraz çizgilerde yaklaşık 12 saat
Koruma sınıfı	IP54 (toz ve su sıçramalarına karşı)
Boyutlar (U × G × Y)	Yaklaşık 145 × 65 × 110 mm
Ağırlık (pillerle)	Yaklaşık 0,72 kg
Tripod montajı	Evet, 1/4" diş
Ana işlevler	Yatay ve dikey çizgiler, çapraz mod, uyarı sinyalli otomatik seviye fonksiyonu
Bakım ve temizlik	Yumuşak ve kuru bir bezle silin. Lazer çıkış pencerelerini pamuklu çubukla temizleyin.
Güvenlik	Lazer ışınına doğrudan bakmayın. Gerekirse lazer koruyucu gözlük kullanın.
Yedek parçalar ve onarılabilirlik	Standart AA piller. Diğer parçalar Bosch satış sonrası servisinde mevcuttur.
Genel bilgiler	2 yıl garanti. Bosch için Çin'de üretilmiştir.

Sık sorulan sorular - GCL 2-50 G Professional BOSCH

Bosch GCL 2-50 G için hangi tip piller kullanılmalı?

4 adet AA alkalin pil (1,5 V) veya aynı formatta NiMH akü kullanın. Eski ve yeni pilleri karıştırmayın.

Cihaz nasıl açılıp kapatılır?

Yan taraftaki açma/kapama düğmesine basın. Kısa bir basış lazeri yatay çizgi modunda açar; uzun basış dikey çizgi modunu etkinleştirir. Kapatmak için düğmeyi basılı tutun.

Lazerin yanıp sönmesi ne anlama gelir?

Yanıp sönme, cihazın düz olmadığını veya otomatik seviye aralığının (±4°) dışında olduğunu gösterir. Daha düz bir yüzeye yerleştirin.

Lazer seviyesi nasıl kalibre edilir?

Seviye fabrikada önceden kalibre edilmiştir. Gerekirse, yetkili bir Bosch satış sonrası servisi tarafından yeniden kalibrasyon yapılabilir. Kendiniz sökmeye çalışmayın.

Cihazı dışarıda kullanabilir miyim?

Evet, ancak yeşil ışın doğrudan güneş ışığında daha az görünür. Menzili 50 m'ye kadar artırmak için bir lazer alıcısı (LR 1 G veya benzeri) kullanın.

Alıcı ile maksimum menzil nedir?

Bosch LR 1 G lazer alıcısı ile menzil 50 m'ye ulaşır. Alıcı olmadan, orta düzeyde aydınlatma koşullarında yaklaşık 30 m'dir.

Lazer çıkış pencereleri nasıl temizlenir?

Kuru veya hafif nemli (saf su) pamuklu çubuk kullanın. Asla solvent veya aşındırıcı bez kullanmayın. Bastırmadan nazikçe silin.

Cihaz su geçirmez mi?

IP54 koruma sınıfına sahiptir: toza ve su sıçramalarına karşı korumalıdır. Suya daldırmayın.

Cihaz tripoda nasıl monte edilir?

Cihazın altındaki montaj somununu 1/4 inç dişli standart bir tripoda vidalayın. Elle sıkın.

Lazer yanmazsa ne yapmalıyım?

Önce pilleri kontrol edin: kutuplara dikkat ederek yeni piller takın. Sorun devam ederse, Bosch satış sonrası servisiyle iletişime geçin.

KULLANIM KILAVUZU GCL 2-50 G Professional BOSCH

tr Orijinal işletme talimati

Türkçe...... Sayfa 92

Polski ...... Strona 100

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır. Ölçme cihazı bu güvenlik talimatına uygun olarak

kullanılmazsa, ölçme cihazına entegre koruyucu donanımların işlevi kısıtlanabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

Dikkat – Burada anılan kullanım ve ayar donanımlarından farklı donanımlar veya farklı yöntemler kullanıldığı takdirde, tehlikeli ışın yayılımına neden olunabilir.
▶ Bu ölçme cihazı bir lazer uyarı etiketi ile teslim edilir (ölçme cihazının resminin bulunduğu grafik sayfasında gösterilmektedir).
▶ Lazer uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki lazer uyarı etiketini mevcut lazer uyarı etiketi üzerine yapıştırın.

Lazer ışınıni başkalarına veya hayvanlara doğrultmayın ve doğrudan gelen veya yansıyan lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.

▶ Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin.
▶ Lazer donanımında hiçbir değişiklik yapmayın.
▶ Lazer gözlüğünü koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlü kızılötesi ışinlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür.
- Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını sağlayın. Bu sayede ölçme cihazının güvenliğini sağlarsınız.
▶ Çocukların kontrolünüz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden de olsa başkalarının gözlerini kamaştırabilir.
- Ölçme cihazı ile içinde yanıcı sıvılar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda çalışmayın. Ölçme cihazı içinde tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir.

Manyetik aksesuarları, implantlara ve kalp pili veya insulin pompası gibi özel tıbbi cihazlara yaklaştırmayın. Aksesuarların mıknatışları, implantların ve tıbbi cihazların fonksiyonlarını olumsuz yönde etkileyebilecek bir alan oluşturur.

Manyetik aksesuarları manyetik veri taşıyıcılardan ve manyetik etkilere karşı hassas olan cihazlardan uzak tutun. Aksesuarlardaki mıknatısların etkisi ile geri dönüşü mümkün olmayan veri kayıpları ortaya çıkabilir.

Ürün ve performans açıklaması

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu ölçüm aleti, yatay ve dikey çizgiler ile şakül noktalarının belirlenmesi ve kontrol edilmesi için tasarlanmıştır. Bu ölçme cihazı kapalı mekanlarda ve açık havada kullanılmaya uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları ile grafik sayfasındaki ölçme cihazı resmindeki numaralar aynıdır.

(1) Lazer işını çıkış deliği
(2) Pil göstergesi
(3) İşletme türü lazer tuşu
(4) Açma/kapama şalteri

(5) Tripod girişi 1/4"
(6) Kılavuz oluk
(7) Pil haznesi kapağı kilidi
(8) Pil haznesi kapağı
(9) Lazer uyarı etiketi

(10) Seri numarası
(11) Dönen platform (RM 10) ^A
(12) Kilavuz ray
(13) Tespit deligi
(14) Dönen platformun ince ayar vidası
(15) Miknatis
(16) Tavan kiskaci (DK 10) ^A
(17) Universal tutucu düzeneği (BM 1) ^A
(18) Tutucu düzeneği (LB 10) ^4
(19) Lazer alici ^A)
(20) Lazer hedef tablası ^A
(21) Tripod (BT 150) ^A)
(22) Teleskopik çubuk (BT 350) ^4
(23) Lazer gözlüğü ^A)
(24) Koruyucu çanta ^A1

A) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Nokta ve çizgi lazeri GCL 2-50 G
Malzeme numarası	3 601 K66 M..
Çalışma alanıA)
– Standart lazer çizgileri 15 m
– Lazer alıcı ile lazer çizgileri 5–50 m
– Lazer noktaları 10 m
Nivelman hassasiyetiB)(C)
– Lazer çizgileri ± 0,3 mm/m
– Lazer noktaları ± 0,7 mm/m
Otomatik nivelman aralığı ± 4^
Nivelman süresi < 4 sn
İşletme sıcaklığı -10^ ... +45 °C
Saklama sıcaklığı -20^ ... +70 °C
Referans yükseklik üzerinde maks. uygulama yüksekliği	2000 m
Bağıl hava nemi maks. % 90
IEC 61010-1 uyarınca kirlenme derecesi	2D)
Lazer sınıfı 2
Lazer çizgileri
– Lazer tipi 500–540 nm, < 10 mW
– C_6	10

94 | Türkçe

Nokta ve çizgi lazeri GCL 2-50 G

– Iraksama 50 × 10 mrad (tam açı)
Lazer noktaları
– Lazer tipi 500–540 nm, < 1 mW
– C_6	1
– Iraksama 0,8 mrad (tam açı)
Uyumlu lazer alıcı LR 7
Tripod girişi 1/4"
Piller 4 × 1,5 V LR6 (AA)
Ağırlık EPTA-Procedure01:2014 uyarınca	0,58 kg
Ölçüleri (uzunluk × genişlik × yükseklik)
– Tutucu düzeneği olmadan 126 × 63 × 115 mm
– Dönen platform RM 10 ile 145 × 63 × 180 mm
Koruma türü IP 64

A) Çalışma alanı elveriessiz ortam koşulları nedeniyle (örneğin doğrudan gelen güneş ışığı) azalabilir.

B) 20-25°C'de

C) Belirtilen değerler normal ila en uygun ortam koşullarını şart koşar (örneğin titreşim, sis, duman, direkt güneş ışını bulunmayacaktır). Aşırı sıcaklık değişikliklerinde hassaslık sapmaları meydana gelebilir.

D) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar.

Tip etiketi üzerindeki seri numarası (10) ölçme cihazınızın kimliğinin belirlenmesine yarar.

Montaj

Akülerin takılması/değiştirilmesi

Bu ölçme cihazının alkali mangan bataryalarla çalıştırılması tavsiye olunur.

Pil haznesi kapağını (8) açmak için kilide (7) yukarı doğru basın ve pil haznesi kapağını çıkarın. Pilleri yerlerine yerleştirin.

Batarya gözünün iç tarafındanı şekilde bakarak doğru kutuplama yapın.

Pil göstergesi (2) daima pilin güncel durumunu gösterir.

Piller zayıfladıkça lazer çizgilerinin parlaklığı da yavaş yavaş zayıflar.

Piller bitmek üzereyse pil göstergesi (2) sürekli yanar. Lazer çizgileri her 5 dakikada bir 5 saniye yanıp söner.

Piller boşsa, lazer çizgileri ve pil göstergesi ölçüm aleti kapanmadan önce son bir kere daha yanıp söner.

Bütün bataryaları daima eşzamanlı olarak değiştirin. Daima aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Uzun süre kullanmayacaksanız pilleri ölçüm aletinden çıkarın. Piller uzun süre ölçüm aleti içinde kullanım dışı kaldırlarında korozyona uğrayabilir ve kendiliğinden boşalabilir.

işletim

Çalıştırma

• Ölçme cihazını nemden ve doğrudan gelen güneş ışınından koruyun.
  Ölçme cihazını aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Aşırı büyük sıcaklık farkları olduğunda ölçüm cihazının önce ortam sıcaklığına gelmesini sağlayın ve çalışmaya devam etmeden önce daima hassaslık kontrolü yapın (Bakınız „Ölçme cihazının hassaslık kontrolü“, Sayfa 95). Aşırı sıcaklıklarda veya sıcaklık dalgalanmalarında ölçme cihazının hassaslığı olumsuz yönde etkilenebilir.
  Ölçme cihazını şiddetli çarpma ve düşmelere karşı koruyun. Ölçme cihazına dışarıdan şiddetli etki olduğunda, çalışmaya devam etmeden önce daima bir hassaslık kontrolü yapmalısınız (Bakınız „Ölçme cihazının hassaslık kontrolü“, Sayfa 95).
  ▶ Taşırken ölçme cihazını kapatın. Kapama işleminde pandül ünitesi kilitlenir, aksi takdirde cihaz şiddetli hareketlerde hasar görebilir.

Açma/kapama

Ölçüm aletini açmak için açma/kapama şalterini (4) "On" pozisyonuna itin. Ölçüm aleti açıldıktan hemen sonra çıkış deliklerinden (1) lazer ışınları gönderir.

▶ Lazer ışinini başkalarına veya hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışinına bakmayın.

Ölçüm aleti her zaman lazer alıcı (19) ile kullanılabilir. Ölçme cihazını kapatmak için açma/kapama şalterini (4) Off pozisyonuna itin. Cihaz kapanınca pandül birimi kilitlenir.

Açık bulunan ölçme cihazını kontrolünüz dışında bırakmayan ve kullandıktan sonra ölçme cihazını kapatın. Başkalarının gözü lazer ışını ile kamaşabilir.

45 °C değerindeki izin verilen maksimum çalışma sıcaklığının aşılması durumunda, lazer diyotlarını korumak üzere cihaz kapanır. Soğuduktan sonra ölçüm aleti tekrar işletmeye hazır duruma gelir ve tekrar açılabilir.

Otomatik kapanma

Yakl. 120 dak. boyunca ölçüm aletindeki hiçbir tuşa basılmazsa ölçüm aleti, aküleri korumak için otomatik olarak kapanır.

Ölçüm aletini otomatik kapanmadan sonra tekrar açmak için açma/kapama şalterini (4) önce "Off" pozisyonuna itin ve ölçüm aletini tekrar açın veya lazer işletim türü tuşuna (3) basın.

Kapama otomatiğini devre dışı bırakmak için lazer işletme türü tuşunu (3) (cihaz açık durumda) en azından 3 saniye süre ile basılı tutun. Kapama otomatiği devre dışı kaldığında, onaylama yapmak üzere lazer ışınları kısa süre yanıp söner.

Not: Çalışma sıcaklığı 45 °C'nin üzerine çıkarsa otomatik kapanma devre dışı bırakılamaz.

Otomatik kapama işlevini etkin duruma getirmek için ölçme cihazını kapatın ve tekrar açın.

İşletim türleri

Bu ölçme aletinin birçok işletim türü vardır ve bunlar arasında istediğiniz zaman değişiklik yapabilirsiniz:

• Çapraz çizgili ve noktasal mod (Bakınız: Resim A): Ölçüm aleti öne doğru bir yatay ve bir dikey lazer çizgisi ile yukarı ve aşağı doğru bir dikey lazer noktası oluşturur.
• Yatay mod (Bakınız: Resim B): Ölçüm aleti yatay bir lazer çizgisi oluşturur.
• Dikey mod (Bakınız: Resim C): Ölçüm aleti dikey bir lazer çizgisi oluşturur. Ölçüm aleti bir mekanda konumlandırıldığında, dikey lazer çizgisi tavanda üst lazer noktası üzerinden gösterilir
• Noktasal mod (Bakınız: Resim D): Ölçüm aleti yukarı ve aşağı yönde birer adet dikey lazer noktası oluşturur. Lazer modunu değiştirmek için, lazer ışınları istenen çalışma modunda oluşturulana kadar lazer modu tuşuna (3) basın. Bütün çalışma modları hem nivelman otomatiği ile hem de eğim fonksiyonu ile mümkündür.

Tüm işletim modları lazer alıcı (19) ile çalışmaya uygundur.

Nivelman otomatiği

Ölçüm aleti çalışma sırasında durumu sürekli izler. ±4° otomatik nivelman aralığında ayarlandığında nivelman otomatiği ile çalışır. Otomatik nivelman aralığının dışında, otomatik olarak eğim fonksiyonuna geçer.

Nivelman otomatiği ile çalışma (Bakınız: Resimler A–D)

Ölçüm aletini yatay, sert bir zemine yerleştirin, dönen platformda (11) veya tripodda (21) sabitleyin.

Nivelman otomatiği (otomatik nivelman fonksiyonu) ±4°lik otomatik nivelman aralığındaki sapmaları dengeler. Lazer ışınları sürekli olarak yandığında, ölçüm aleti nivelmanı gerçekleşmiştir.

Otomatik nivelman mümkün değilse, yani örneğin ölçüm aletinin bulunduğu yüzey, yatay konumdan 4°’den fazla sapma gösteriyorsa, lazer çizgileri önce 2 sn süreyle hızlı bir tempoda yanıp söner, sonra her 5 sn bir hızlı tempoda yanıp söner. Ölçüm aleti eğim fonksiyonunda bulunur.

Nivelman otomatiği ile çalışmaya devam etmek için ölçüm aletini yatay olarak yerleştirin ve otomatik nivelman yapmasını bekleyin. Ölçüm aleti ±4° değerindeki otomatik nivelman aralığı içindeyse lazer ışınları sürekli yanar. İşletme esnasındaki sarsıntılarda veya konum değişikliklerinde ölçüm aleti tekrar otomatik olarak nivelman yapar. Ölçüm aletinin kaymasından kaynaklanan hataları önlemek için seviyeleme sonrasında, referans noktalara bağlı olarak lazer ışınlarının konumunu kontrol edin.

Eğim fonksiyonu ile çalışma (bkz. Resim E)

Ölçüm aletini eğimli bir yüzeye yerleştirin. Eğitim fonksiyonuyla çalışırken, lazer çizgileri önce 2 sn süreyle hızlı tempoda, daha sonra her 5 sn bir hızlı tempoda yanıp söner.

Eğim fonksiyonunda lazer çizgilerinin nivelman ayarı yapılmaz ve çizgiler zorunlu olarak birbirine dik gitmez.

Ölçme cihazının hassaslık kontrolü

Hassaslık üzerine olan etkiler

En büyük etkiyi ortam sıcaklığı yapar. Özellikle zeminden yukarı doğru seyreden sıcaklık farkları lazer ışını nı saptırabilir.

Sıcaklık katmanı zemine yakın yerde en büyük miktarda olduğundan, ölçme cihazını 20 m'lik ölçme mesafesinden itibaren daima bir tripot üzerine sabitlemeniz gerekir. Mümkünse ölçme cihazını çalışma yerinin ortasına yerleştirin.

Dış etkiler yanında cihaza özgü etkiler de (örneğin düşme veya şiddetli çarpmalar) sapmalara neden olabilir. Bu nedenle çalışma başlamadan önce her defasında nivelman hassaslığını kontrol edin.

Önce yatay lazer ışınının yüksekliğini ve nivelman hassasiyetini, sonra da dikey lazer ışınlarının nivelman hassasiyetini kontrol edin.

Yaptığınız kontrollerde ölçüm aleti maksimum sapma sınırını aşacak olursa, cihazı bir Bosch müşteri hizmetine onarıma gönderin.

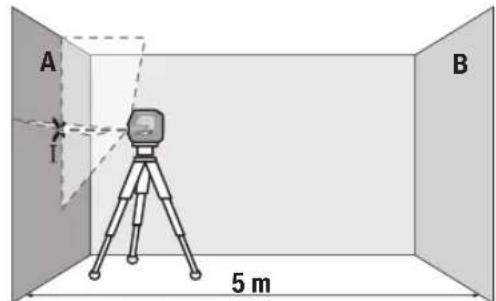

Yatay ışın yükseklik hassasiyetinin kontrol edilmesi

Bu kontrol işlemi için A ve B duvarları arasında 5 m'lik serbest bir ölçme hattına ihtiyacınız vardır.

- Ölçüm aletini A duvarının yakınında bir tripoda monte edin veya sert, düz bir zemine yerleştirin. Ölçüm aletini açın ve çapraz çizgi modunu seçin.

- Lazeri A duvarına yakın olarak doğrultun ve ölçme cihazının nivelman yapmasını bekleyin. Lazer ışınlarının duvarda kesiştığı noktanın ortasını işaretleyin (Nokta I).

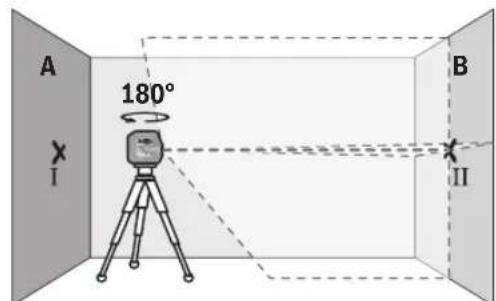

- Ölçme cihazını 180° çevirin, nivelman yapmasını bekleyin ve karşı duvarda B lazer ışınlarının kesiştiği noktayı işaretleyin (Nokta II).

96 | Türkçe

- Ölçme cihazını – çevirmeden – B duvarının yakınına yerleştirin, cihazı açın ve nivelman yapmasını bekleyin.

- Ölçme cihazının yüksekliğini (tripot yardımı ile ve gerekiyorsa besleyerek) lazer çizgilerinin kesiştığı nokta tam olarak B duvarında işaretlenen Nokta II'ye denk gelecek biçimde ayarlayın.

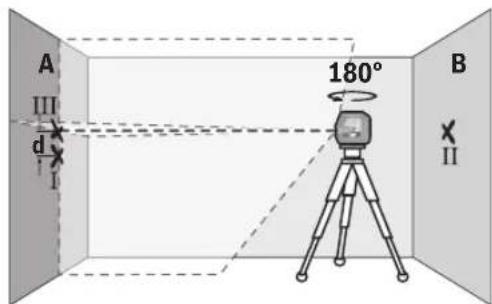

- Yüksekliği değiştirmeden, ölçme cihazını 180° çevirin. Cihazı A duvarına, dikey lazer ışını işaretlenen Nokta l'den geçecek biçimde doğrultun. Ölçme cihazının nivelman yapmasını bekleyin ve A duvarında lazer ışınlarının kesiştiği noktayı işaretleyin (Nokta III).

- A duvarında işaretlenen I ve III noktaları arasındaki d farkı, ölçme cihazının gerçek yükseklik sapmasını verir.

2 × 5 m = 10 m ölçüm hattında izin verilen maksimum sapma:

10 m × ±0,3 mm/m = ±3 mm. Nokta I ve III arasındaki d farkı en fazla 3 mm olmalıdır.

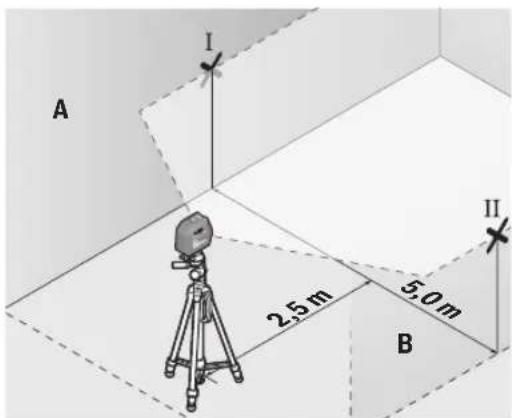

Yatay işin nivelman hassasiyetinin kontrol edilmesi Bu kontrol için yakl. 5 × 5 m'lik boş bir alana ihtiyacınız vardır.

- Ölçüm aletini A ve B duvarlarının arasındaki orta noktada bir tripoda monte edin veya sert, düz bir zemine yerleştirin. Ölçüm aletini açın ve yatay çizgi modunu seçin. Ölçüm aletinin nivelman yapmasını bekleyin.

- Ölçüm aletinden 2,5 m uzaklıkta, her iki duvarda ilgili lazer çizgisinin orta noktasını işaretleyin (nokta I duvar A için ve nokta II duvar B için).

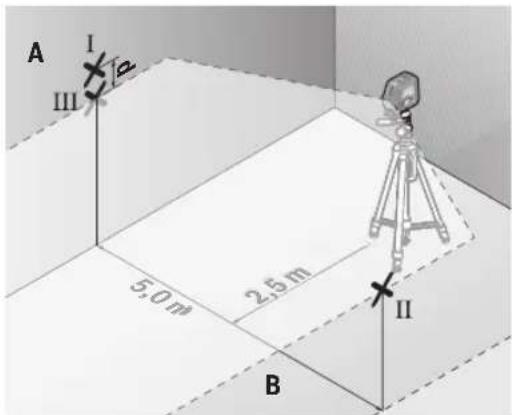

• Ölçüm aletini 180° döndürerek 5 m mesafede konumlandırın ve seviyeleme yapmasını sağlayın.
• Ölçüm aletinin yüksekliğini (tripod yardımıyla veya altına destek koyarak), lazer çizgisinin orta noktası önceden işaretlenen nokta II duvar B'ye denk gelecek şekilde ayarlayın.
• Duvar A'da lazer çizgisinin orta noktasını ilgili nokta III olarak işaretleyin (dikey konumda nokta l'in üzerinde veya altında).
• A duvarında işaretlenen I ve III noktalarının farkı d, ölçüm aletinin yataydan gerçek sapmasını verir.

2 × 5 m = 10 m ölçüm hattında izin verilen maksimum sapma:

10 m × ±0,3 mm/m = ±3 mm. Nokta I ve III arasındaki d farkı en fazla 3 mm olmalıdır.

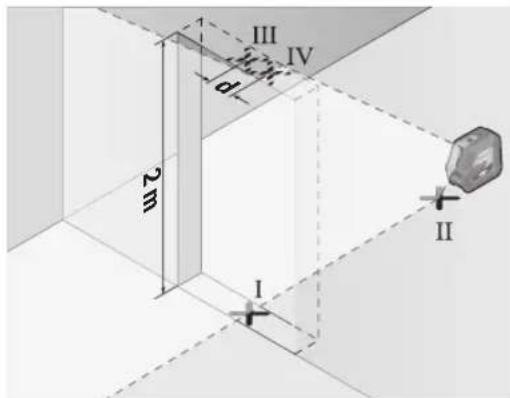

Dikey ışın nivelman hassasiyetinin kontrol edilmesi

Bu kontrol işlemi için her iki tarafından en azından 2,5 m yer olan bir kapı aralığına (sert zemin üzerinde) ihtiyacınız vardır.

- Ölçüm aletini kapı aralığından 2,5 m mesafeye sert ve düz bir zemine yerleştirin (tripoda değil). Ölçüm aletini açın ve dikey çizgi modunu seçin. Lazer çizgisini kapı açıklığına doğrultun ve ölçüm aletinin seviyeleme yapmasını bekleyin.

- Kapı aralığı zeminindeki dikey lazer çizgisinin ortasını işaretleyin (Nokta I), kapı aralığının diğer tarafından 5 m mesafedeki noktayı (Nokta II) ve kapı aralığı üst kenarındaki noktayı (Nokta III) işaretleyin.

• Ölçme cihazını 180° çevirin ve kapı aralığının diğer tarafından doğrudan Nokta Il'nin arkasına yerleştirin. Ölçme cihazının nivelman yapmasını bekleyin ve dikey lazer ışınınlı, Nokta I ve Nokta Il'den geçecek biçimde doğrultun.
• Kapı aralığı üst kenarında lazer işınının ortasını Nokta IV olarak işaretleyin.
  – İşaretlenen III ve IV noktaları arasındaki d farkı ölçme cihazının dikeylikten gerçek sapmasını verir.
• Kapı aralığının yüksekliğini ölçün. İzin verilen maksimum sapma şu şekilde hesaplanır: Kapı aralığı yüksekliğinin iki katı × 0,3 mm/m Örnek: Kapı aralığı yüksekliği 2 m ise, maksimum sapma 2 × 2 m × ±0,3 mm/m = ±1,2 mm olmalıdır. Nokta III ve IV birbirinden en fazla 1,2 mm ayrı olmalıdır.

Hizalama hassaslığının kontrolü

Bu kontrol için zemin ile tavan arasında yakl. 5 m mesafede sabit bir zemine sahip boş bir ölçüm hattı gereklidir.

- Ölçüm aletini dönen platforma (11) monte edin ve zemine yerleştirin. Noktasal işletimi seçin ve ölçüm aletinin seviyeleme yapmasını bekleyin.

- Üst lazer noktasının ortasını, tavanda işaretleyin (nokta I). Ayrıca alt lazer noktasının ortasını, zeminde işaretleyin (nokta II).

• Ölçüm aletini 180° döndürün. Ölçüm aletini, alt lazer noktasının ortası önceden işaretlenen nokta II'ye denk gelecek şekilde konumlandırın. Ölçüm aletinin nivelman yapmasını bekleyin. Üst lazer noktasının ortasını işaretleyin (nokta III).
• Tavanda işaretlenen I ve III noktaları arasındaki fark d, ölçüm aletinin dikeyden gerçek sapmasını verir.

İzin verilen maksimum sapma şu şekilde hesaplanır: Zemin ile tavan arasındaki mesafenin iki katı × 0,7 mm/m. Örnek: Zemin ile tavan arasındaki mesafe 5 m ise, sapma

2 × 5 m × ± 0,7 mm/m = ± 7 mm olmalıdır. Nokta I ve III birbirinden en fazla 7 mm ayrı olmalıdır.

Çalışırken dikkat edilecek hususlar

▶ İşaretlemek için her zaman lazer noktasının veya lazer çizgisinin ortasını kullanın. Lazer noktasının büyüklüğü veya lazer çizgisinin genişliği, ilgili mesafe ile değişiklik gösterir.

Dönen platform RM 10 ile çalışma (Bakınız: Resimler F-H)

Dönen platform (11) yardımıyla ölçüm aletini, merkezi ve her zaman görülebilir bir şakül noktası etrafında 360° döndürebilirsiniz. Bu sayede lazer çizgileri, ölçüm aletinin pozisyonu değiştirilmeden ayarlanabilir.

Hassas ayar vidası (14) ile dikey lazer çizgilerini referans noktalarına hassas biçimde doğrultabilirsiniz.

Ölçüm aletinin kılavuz yivini (6) ilgili dönen platformun (12) kılavuz rayına (11) yerleştirin ve ölçüm aletini dayanak

98 | Türkçe

noktasına kadar platforma itin.

Ayırmak için ölçüm aletini dönen platformun tersi yönünde çekin.

Dönen platformu konumlandırma olanakları:

• Düz zeminde dik,
• Dikey bir yüzeye vidalı,
• Miknatis (15) yardımıyla metal yüzeylere sabitleme,
• Tavan kiskacı (16) ile tavan çitalarına sabitleme.

Ölçüm aletini açmadan önce dönen platformu (11) kabaca hizalayın.

Lazer hedef tablası ile çalışma

Lazer hedef tablası (20) elverişsiz koşullarda ve uzak mesafelerde lazer ışınınin görünürlülüğünü iyileştirir.

Lazer hedef tablasının (20) yansıma yapan yarısı lazer çizgisinin görünürlülüğünü iyileştirir, saydam yarısı ise lazer çizgisinin hedef tablasının arkasında da görünmesine olanak sağlar.

Tripod ile çalışma (aksesuar)

Tripod stabil ve yüksekliği ayarlanabilir bir ölçme zemini sağlar. Ölçüm aletinin 1/4" tripod girişini (5) tripodun (21) dişli yuvasına veya piyasada bulunan bir fotoğraf tripodunun yuvasına takın. Ölçüm aletini tripodun sabitleme vidası ile sıkıca vidalayın.

Ölçme cihazını açmadan önce tripotu kabaca doğrultun.

Çok amaçlı sabitleme aparatı ile (aksesuar) sabitleme (Bakınız: Resim N)

Çok amaçlı sabitleme aparatı (17) yardımı ile ölçme cihazını örneğin dikey yüzeylere, borulara veya mıknatıslanabilir malzemeye sabitleyebilirsiniz. Çok amaçlı sabitleme aparatı zemin sehpası olarak da kullanılmaya uygundur ve ölçme cihazının yüksekliğinin ayarlanmasına olanak sağlar.

Ölçme cihazını açmadan önce çok amaçlı sabitleme aparatın (17) kabaca ayarlayın.

Tutucu düzeneği LB 10 ile çalışma (aksesuar)

Tutucu düzeneği (18) yardımı ile ölçüm aletini dikey yüzeylere veya manyetik etkiye açık malzemelere sabitleyebilirsiniz. Tavan kiskacı (16) ile birlikte, ölçüm aletinin yüksekliği de ayarlanabilir.

Ölçüm aletini açmadan önce tutucu düzeneğini (18) kabaca hizalayın.

Lazer alıcısı ile çalışma (aksesuar) (Bakınız: Resim N)

Elverişsiz aydınlatma koşullarında (aydınlık ortam, doğrudan gelen güneş ışığı) ve uzak mesafelerde lazer çizgilerini daha iyi görebilmek için lazer alıcı (19) kullanın.

Tüm işletim modları lazer alıcı (19) ile çalışmaya uygundur.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü ortam ışığını filtre eder. Bu nedenle lazer ışığı göze daha parlak gelir.

▶ Lazer gözlüğünü koruyucu gözlük olarak kullanmayın.

Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz.

▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer güçlü kızılötesi ışınlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür.

iş örnekleri (Bakınız: resimler I-N)

Ölçme cihazının uygulama örnekleri için grafik sayfalarına bakın.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını her zaman temiz tutun.

Ölçme cihazını suya veya başka sıvılar içine daldırmayın. Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle çıkış deliği yakınındaki yüzeyi düzenli aralıklarla temizleyin ve bunu yaparken tüylenme olmamasına dikkat edin.

Ölçüm aletini sadece koruma çantası (24) içinde saklayın ve taşıyın.

Onarım gerektiğinde ölçme cihazını koruyucu çanta (24) içinde gönderin.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Türkçe

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok.No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağrı açıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu / Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-Istanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun / HATAY

Tel:[phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

İŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez / ADANA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Kırgızistan, Moğolistan, Tacikistan, Türkmenistan, Özbekistan

TOO "Robert Bosch" Power Tools, Satis Sonrası Servis

Muratbaev Cad., 180

050012, Almatı, Kazakhstan

Servis E-posta: [e-mail]

Resmi Internet Sitesi: www.bosch.com, www.bosch-pt.com

Tasfiye

Ölçme cihazları, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Ölçme cihazını ve bataryaları evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış ölçme cihazları ve 2006/66/EC yönetmeliği uyarınca azıralı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır.

Polski
