GCL 2-50 G Professional - Лазерлік көрсеткіш BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Крест сызықты лазерлік көрсеткіш
Бренд	Bosch
Модель	GCL 2-50 G Professional
Санаты	Лазерлік деңгейлер
Сәуле түсі	Жасыл (500-540 нм)
Лазер класы	2
Қабылдағышсыз қашықтық	Шамамен 30 м
Қабылдағышпен қашықтық	50 м-ге дейін
Деңгейлеу дәлдігі	± 0,3 мм/м
Автоматты деңгейлеу диапазоны	± 4°
Айналу	Айналмайтын
Қуат көзі	4 AA батарея (1,5 В) немесе NiMH аккумулятор (4× AA)
Жұмыс ұзақтығы (сілтілі батареялар)	Крест сызықтар режимінде шамамен 12 сағ
Қорғаныс дәрежесі	IP54 (шаңға және шашырауға төзімді)
Өлшемдері (Ұ × Е × Б)	Шамамен 145 × 65 × 110 мм
Салмағы (батареялармен)	Шамамен 0,72 кг
Штативке орнату	Иә, 1/4" бұранда
Негізгі функциялар	Көлденең және тік сызықтар, крест режимі, ескерту сигналы бар автоматты деңгейлеу функциясы
Күтім және тазалау	Жұмсақ құрғақ шүберекпен сүртіңіз. Лазер шығару терезелерін мақта таяқшамен тазалаңыз.
Қауіпсіздік	Лазер сәулесіне тіке қарамаңыз. Қажет болса, лазерлік қорғаныс көзілдірігін пайдаланыңыз.
Қосалқы бөлшектер және жөндеу мүмкіндігі	Стандартты AA батареялары. Басқа бөлшектер Bosch сатудан кейінгі қызметінде қолжетімді.
Жалпы ақпарат	2 жыл кепілдік. Bosch үшін Қытайда жасалған.

Жиі қойылатын сұрақтар - GCL 2-50 G Professional BOSCH

Bosch GCL 2-50 G үшін қандай батарея түрін қолдану керек?

4 AA сілтілі батареяны (1,5 В) немесе сол пішіндегі NiMH аккумуляторларды пайдаланыңыз. Ескі және жаңа батареяларды араластырмаңыз.

Құрылғыны қалай қосу және өшіру керек?

Бүйірдегі қосу/өшіру түймесін басыңыз. Қысқа басу лазерді көлденең сызық режимінде қосады; ұзақ басу тік сызық режимін белсендіреді. Өшіру үшін түймені басып тұрыңыз.

Лазердің жыпылықтауы нені білдіреді?

Жыпылықтау құрылғының деңгейде емес екенін немесе оның автоматты деңгейлеу диапазонынан тыс екенін көрсетеді (±4°). Оны тегіс бетке қойыңыз.

Лазерлік деңгейді қалай калибрлеу керек?

Деңгей зауытта алдын ала калибрленген. Қажет болса, қайта калибрлеуді Bosch-тің уәкілетті сатудан кейінгі қызметі жүргізе алады. Оны өзіңіз бөлшектеуге тырыспаңыз.

Құрылғыны сыртта қолдануға бола ма?

Иә, бірақ жасыл сәуле күн сәулесінде азырақ көрінеді. Қашықтықты 50 м-ге дейін арттыру үшін лазерлік қабылдағышты (LR 1 G немесе ұқсас) пайдаланыңыз.

Қабылдағышпен максималды қашықтық қандай?

Bosch LR 1 G лазерлік қабылдағышымен қашықтық 50 м-ге жетеді. Қабылдағышсыз, орташа жарықтық жағдайында шамамен 30 м.

Лазер шығару терезелерін қалай тазалау керек?

Құрғақ немесе сәл дымқыл (таза су) мақта таяқшаны пайдаланыңыз. Ешқашан еріткіштер немесе абразивті шүберектер қолданбаңыз. Ақырын сүртіңіз, баспаңыз.

Құрылғы су өткізбейтін бе?

Ол IP54 дәрежесіне ие: шаңнан және су шашырауынан қорғалған. Судың ішіне батырмаңыз.

Құрылғыны штативке қалай орнату керек?

Құрылғының астындағы монтаждық гайканы 1/4 дюймдік бұрандалы стандартты штативке бұраңыз. Қолмен қатайтыңыз.

Лазер жанбаса не істеу керек?

Алдымен батареяларды тексеріңіз: полярлығын сақтап, жаңаларын салыңыз. Мәселе шешілмесе, Bosch сатудан кейінгі қызметіне хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GCL 2-50 G Professional BOSCH

kk Пайдалану кускаулығының

тупныскасы

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы акпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген.

Импортерге қатысты байланыс акпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

• өнім корпусынан тікелей түтін шыкса, пайдаланбаныз
• жауын -шашын кезінде сыртта (далада) пайдаланбаныз
  – корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
  – егер күрал жүмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады
  – сактау шарттары туралы қосымша акпарат алу үшін МЕМСТ 15150 (Шарт 1) құжатын қараңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүксат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нұсқаулары

Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық нусқаулықтарды оқып орындау керек. Өлшеу құралын осы нусқауларға сай

пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертулерді көрінбейтін қылмаңыз. ОСЫ НУСҚАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚұРАЛЬІН БАСҚАЛАРғА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ҮСЫНЫНЬІЗ.

Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бул қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Өлшеу күралы лазер ескерту тактасымен бірге жеткізіледі (графика бетіндегі өлшеу күралының суретінде белгіленген).
▶ Егер лазер ескерту тактасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданыска енгізбес

бурын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылыскан лазер сәулесіне қарамаңыз. Бүл адамдардың кезін шағылдыруы мүмкін, сәтсіз оқифаларға әкелуі немесе кезге зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
▶ Лазер курылғысында ешкандай өзгерту орындамаңыз.
▶ Лазер көру көзілдірігін қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қызмет жасайды, бірақ ол лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін күн көзілдірігі ретінде немесе жол көзғалысында пайдаланбаңыз. Лазер көрі көзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады.
▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз.
Балалар лазер өлшеу құралын бақылаусыз пайдаланбасын. Олар білмей адамдардың көзін шағылыстыру мүмкін.
Жанатын суйыктыктар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.

Магниттік керек-жарактарды имплантаттардың және кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз. Керек-жарактардың магниттері имплантаттардың немесе медициналық құрылғылардың жұмысына әсер ететін өріс тудырады.

▶ Магнитті аксессуарды магнитті дерек тасымалдаушылар мен магнитке сезімтал аспаптардан алыс ұстаңыз. Аксессуарлар магниттерінің әсері қалпына келтіруге болмайтын деректер жоғалуына алып келуі мумкін.

Өнім және қуат сипаттамасы

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Элшеу куралы көлденең және тік сызықтарды және перпендикуляр негіздерін есептеп тексеруге арналған. Элшеу куралы ішкі мен сыртқы аймактарда пайдалануға арналған.

Бейнеленген курамды бөлшектер

Көрсетілген күрамдастар нөмірі суреттер бар беттегі өлшеу күралының сипаттамасына қатысты.

(1) Лазер сәулесінің шығыс саңылауы
(2) Батарея индикаторы
(3) Лазер жұмыс режиміне арналған түйме
(4) Ажыраткыш
(5) Штатив бекіткіші 1/4 дюйм
(6) Бағыттауыш ойық
(7) Батарея бөлімі қақпағының бекіткіші
(8) Батарея бөлімінің қакпағы
(9) Лазер ескерту тактасы

(10) Сериялық нөмір

(11) Бурама устағыш (RM 10) ^A)
(12) Бағыттауыш шина
(13) Бекіткіш үзын тесік
(14) Бурама устағыштың дәлдеп реттеу бұрандасы

(15) Магнит

(16) Тебе капсырмасы (DK 10) ^A)

(17) Әмбебап ұстағыш (ВМ 1) ^A)

(18) Устағыш (LB 10) ^A)

(19) Лазер кабылдағышы ^A)

(20) Лазер нысандык тактасы ^4

(23) Лазер көру көзілдірігі ^A)

(24) Корғаныш калта ^A)

A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Нуктелі және сызықтықлазер	GCL 2-50 G
Өнім нөмірі	3 601 K66 М..
Жұмыс диапазоны ^A)
– Стандартты лазерсызықтары	15 м
– Лазер қабылдағышыарқылы лазер сызықтары	5–50 м
– Лазерлік нуктелер 10 м
Нивелирлеу дәлдіг ^B)(C)
– Лазер сызықтары ± 0,3 мм/м
– Лазерлік нуктелер ± 0,7 мм/м
Өздігінен нивелирлеуаймағы	± 4^
Нивелирлеу уақыты < 4 с
Жұмыс температурасы –10 °C ... +45 °C

144|Қазақ

Нуктелі және сызықтықлазер	GCL 2-50 G
Сақтау температурасы -20 °C ... +70 °C
Негізгі биіктіктің үстіндегімакс. пайдалану биіктігі	2000 м
Салыстырмалы аааылғалдылығы, макс.	90 %
Ластану дәрежесіIEC 61010-1 стандартыбойынша	2D)
Лазер класы 2
Лазер сызықтары
– Лазер түрі 500–540 нм, < 10 мВт
– C_6	10
– Айырмашылық 50 × 10 мрад (толықбұрыш)
Лазерлік нүктелер
– Лазер түрі 500–540 нм, < 1 мВт
– C_6	1
– Айырмашылық 0,8 мрад (толық бұрыш)
Уйлесімді лазерқабылдағышы	LR 7
Штатив бекіткіші 1/4 дюйм
Батареялар 4 × 1,5 В LR6 (AA)
СалмағыEPTA-Procedure 01:2014қужатына сай	0,58 кг
Өлшемдері (ұзындығы × ені × биіктігі)
– ұстағышсыз 126 × 63 × 115 мм
– RM 10 айналмалыұстағышымен	145 × 63 × 180 мм
Қорғаныс түрі IP 64

A) Жұмыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде) қыскарту мүмкін.

B) 20-25°C

С) Көрсетілген мәндер қалыпы және жағымды қоршаған орта шарттарын (мысалы, дірілсіз, тумансыз, түтінсіз, тікелей күн сәулесінсіз) талап етеді. Температура шұғыл өзгерген жағдайда, дәлдік ауыткуы мүмкін.

D) Тек қана ток өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде тое өткізу қабілеті пайда болуы күтіледі.

Өлшеу құралының зауыттық тактайшадағы сериялық нөмірі (10) оны дұрыс анықтауға көмектеседі.

Жинау

Батареяларды салу/алмастыру

Өлшеу құралы үшін алкалин марганец батареясын пайдалану ұсынылады.

Батарея бөлімінің қакпағын (8) ашу үшін ысырманы (7) жоғары қарай басып, қакпақты ашыңыз. Батареяларды енгізіңіз.

Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстардың дұрыс орналасуын қамтамасыз етіңіз.

Батарея индикаторы (2) әрдайым батарея зарядының ағымдағы деңгейін көрсетеді.

Егер батареялар заряды азайып кетсе, лазер сызыктарының жарыктығы баяу төмендейді.

Егер батареялар заряды таусылған дерлік болса, батарея индикаторы (2) баяу жыпылықтайды. Лазер сызықтары әр 5 минут сайын 5 секунд жыпылықтайды.

Батареялардың заряды таусылған болса, лазер сызықтары жыпылықтап, өлшеу құралы өшпес бұрын, батарея индикаторы тағы бір рет жыпылықтайды.

Барлық батареяларды бірдей алмастырыңыз. Тек бір өндірушінің және куаты бірдей батареяларды пайдаланыңыз.

▶ Элшеу куралын узак уакыт пайдаланбасаңыз, батареяны элшеу куралынан шығарып алыңыз.

Узак уакыт сақтаған жағдайда, өлшеу құралындағы батареяларды тот басуы және олардың заряды вэдгігінен таусылуы мүмкін.

Пайдалану

Пайдалануға ендіру

▶ Өлшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.
▶ Ölшеу құралына айрыкша температура немесе температура өзгерістерінің әсерін тигізуге болмайды. Оны, мысалы, автомобиль ішінде үзақ уақытқа қалдырмаңыз. Температура өзгерістері шұғыл болған жағдайда, алдымен өлшеу құралының тұрақты температурасын сақтаңыз және жұмысты жалғастырмас бұрын әрдайым дәлдік тексерісін өткізіңіз (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 145).
Айрыкша температура немесе температура өзгерістері орын алған жағдайда, өлшеу құралының дәлдігі төмендеуі мүмкін.

▶ Элшеу құралын қатты соғылудан немесе түсуден сақтаңыз. Сыртқы күшті әсерлерден кейін өлшеу құралының жұмысын жалғастырудан бұрын әрдайым дәлдік тексеруін орындау керек (қараңыз „Элшеу құралының дәлдігін тексеру“, Бет 145).

▶ Элшеу күралын тасымалдаудан алдын оны қосыңыз. Эшуде тербелу белігі бұғатталады, әйтпесе ол қатты әрекеттерде закымдалуы мүмкін.

Косу/өшіру

Өлшеу құралын қосу үшін ажыратқышты (4) "On" күйіне жылжытыңыз. Өлшеу құралы қосылғаннан кейін бірден лазер сәулелерін шығыс саңылаулардан (1) шығарады.

▶ Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.

Өлшеу құралын әрдайым лазер қабылдағышымен (19) бірге пайдалануға болады.

Элшеу куралын өшіру үшін қосқыш/өшіргішті (4) "Off" күйіне жылжытыңыз. Өшіру кезінде тербелу блогы бугатталады.

▶ Косулы зарядтау куралын бақылаусыз қалдырмаңыз және өлшеу куралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін.

45 °C шамасындағы рүқсат етілген макс. жұмыс температурасынан асырған жағдайда лазер диоды қорғаныс үшін өшеді. Суығаннан соң өлшеу құралы қайта қосылуы мүмкін.

Өшіру автоматикасы

Егер шам. 120 минут ішінде өлшеу құралында ешбір түйме басылмаса, өлшеу құралы батарея зарядын сақтау үшін автоматты түрде өшіп қалады.

Өлшеу құралын автоматты өшкен соң қайта іске қосу үшін, ажыратқышты (4) алдымен "Off" күйіне жылжытып, содан кейін өлшеу құралын қайта іске қосыңыз немесе лазер жұмыс режимінің түймесін (3) басыңыз.

Өшу автоматикасын өшіру үшін (өлшеу құралы қосулы болғанда) жұмыс түрлері пернесін (3) көмінде 3 сек. басып ұстаңыз. Өшу автоматикасы өшкен болса, лазер сәулелері растау үшін қыска уақыт жыпылықтайды.

Нускау: жұмыс температурасы 45 °C шамасынан жоғары болса, өшу автоматикасын будан былай өшіруге болмайды.

Автоматты өшуді белсендендіру үшін өлшеу құралын өшіріп, қайта қосыңыз.

Пайдалану түрлері

Өлшеу құралында бірнеше жұмыс режимі бар, оларды әркез ауыстыруға болады:

• Кылысу мен нуктелі жумыс режимі (А суретін караңыз): өлшеу құралы алға қарай көлденен және тік лазер сызығын және жоғары және төмен қарай тігінен бір лазер сызығын шығарады.
• Көлденен режим (В суретін караңыз): өлшеу күралы көлденен лазер сызығын шығарады.
• Тік режим (С суретін қараңыз): өлшеу құралы тік лазер сызығын шығарады. Өлшеу құралы бөлмеде орналасқанда, тік лазер сызығы төбеде жоғарғы лазерлік нүктеден жоғары қөрсетіледі.
• Нуктелі режим (D суретін қараңыз): өлшеу құралы жоғары және төмен қарай тігінен бір лазерлік нүктені шығарады.

Жұмыс режимін ауыстыру үшін лазер жұмыс режимінің түймесін (3) лазер сәулелері қалаулы жұмыс режимінде шыкқанша басыңыз.

Барлық жұмыс режимдері нивелирлеу автоматикасымен да, еңіс функциясымен да орындалуы мүмкін.

Барлық жұмыс режимдері лазер қабылдағышымен (19) бірге жұмыс істеуге жарамды.

Нивелирлеу автоматикасы

Өлшеу күралы жұмыс барысында әрдайым күйді кадағалайды. ±4° шамасындағы өздігінен нивелирлеу аймағының аясында орнатқан кезде, ол нивелирлеу автоматикасымен жұмыс істейді. Өздігінен нивелирлеу аймағынан тыс ол автоматты түрде еңіс функциясына ауысады.

Нивелирлеу автоматикасымен жумыс істеу (A–D суреттерін қараңыз)

Өлшеу құралын көлденен, берік бетке қойып, бұрама ұстағышка (11) немесе штативке (21) бекітіңіз.

Нивелирлеу автоматикасы ±4° шамасындағы өздігінен нивелирлеу аймағында тегіс емес жерлерді автоматты түрде тегістейді. Лазер сәулелері үздіксіз жанып түрганда, өлшеу құралы нивелирленген болады.

Автоматты түрде нивелирлеу мумкін болмаса, мысалы, өлшеу құралы түрған табан көлденең сызықтан 4° шамасынан артық ауытқыған болса, лазер сәулелері алдымен 2 секунд жылдам ырғакпен, ал содан кейін 5 секунд сайын жылдам ырғакпен бірнеше рет жыпылықтайды. Өлшеу құралы еңіс функциясында тұрады.

Нивелирлеу автоматикасымен жұмыс істеуді жалғастыру үшін өлшеу құралын көлденеңінен қойып, өздігінен нивелирлеу ақталғанша күтіңіз. Өлшеу құралы ±4° шамасындағы өздігінен нивелирлеу аймағында түрса, лазер сәулелері үздіксіз жанады.

Пайдалану кезінде қағылыстар болса немесе күй өзгерсе өлшеу кұралы автоматты ретте өзін нивелирлейді. Нивелирлеуден соң өлшеу кұралының жылжүы арқылы пайда болуы мүмкін қателердің алдын алу үшін лазерлік сызықтардың күйін негізгі нуктелерге салыстырып тексеріңіз.

Еңіс функциясымен жұмыс істеу (Е суретін қараңыз)

Өлшеу құралын еңіс бетке қойыңыз. Еңіс функциясымен жұмыс істеген кезде, лазер сәулелері алдымен 2 секунд жылдам ырғакпен, ал содан кейін 5 секунд сайын жылдам ырғакпен жыпылыктайды.

Еңіс функциясында лазер сызықтары будан былай нивелирленбейді және бір-біріне тігінен өтпейді.

Өлшеу құралының дәлдігін тексеру

Дэлдік әсерлері

Коршау температурасы ең күшті әсер етеді. Еденден жоғарыға болған температура өзгерістері лазер сәулесін ауытқұү мүмкін.

Еден жағынында температура өзгерістері қатты болғаны үшін өлшеу құралын 20 м қашықтықтан бастап штативке орнату керек. Өлшеу құралын мүмкіншілік бойынша жұмыс аймағының ортасына қойыңыз.

Сыртқы әсерлерден тыс аспаптық әсерлер де (мысалы қағылыс немесе қатты сокқылар) ауытқуларға алып келуі мүмкін. Сол үшін әр жұмыстан алдын нивелирлеу дәлдігін тексеріңіз.

146|Қазақ

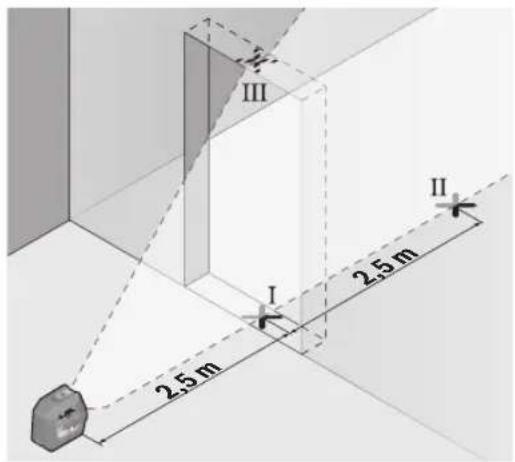

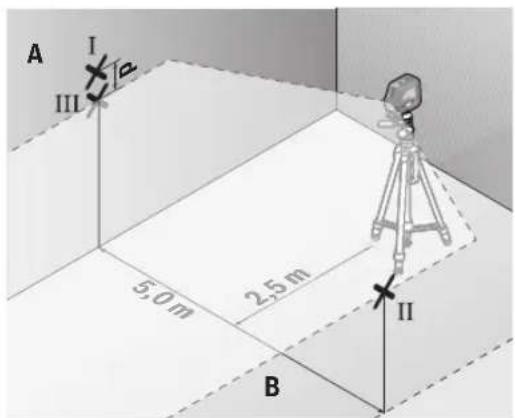

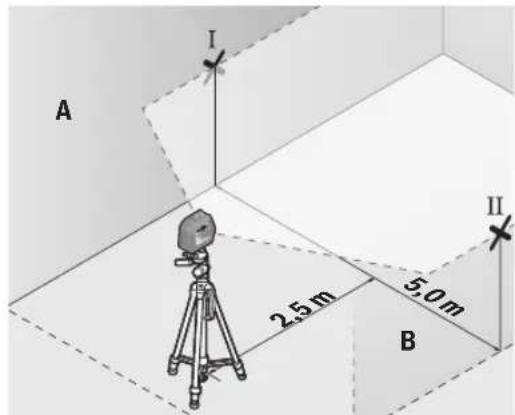

Алдымен көлденен лазерлік сызықтың биіктік пен нивелирлеу дәлдігін және тік лазерлік сызықтың нивелирлеу дәлігін тексеріп шығыңыз.

Егер өлшеу құралы тексеру кезінде максималды ауыткудан асырса, оны Bosch сервистік орталығында жөндетіңіз.

Көлденең сызықтың биіктік дәлдігін тексеру

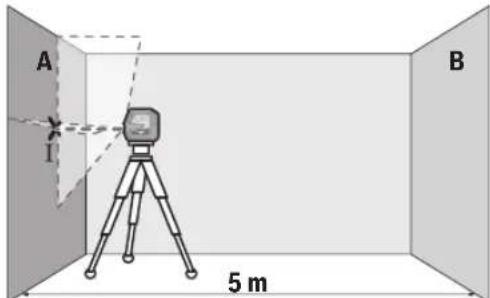

Тексеру үшін 5 м бос өлшеу қашықтығы қатты жерде А мен В екі қабырғаның арасында керек болады.

– Ölшеу құралын А қабыргасының жанындағы штативке немесе берік әрі тегіс бетке орнатыңыз. Ölшеу құралын қосып, киылысу режимін тандаңыз.

– Лазерді жақын А қабырғасына бағыттал, өлшеу құралын нивелирлеңіз. Лазер сызықтары қабырғада айқыш-үйқыш нүктесінің ортасын белгілеңіз (І нүктесі).

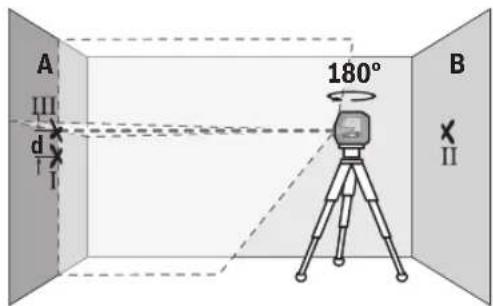

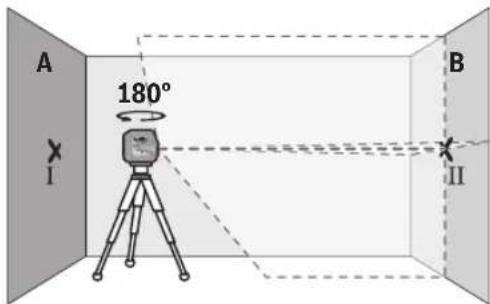

– Олшеу күралын 180° бұрал, оны нивелирлел лазер сызыктарының аргы В кабырғасындағы айқыш-үйқыш нүктесін белгілеңіз (II нүктесі).

– Олшеу күралын бұрамай В қабырғасының қасында қойып, қосыңыз да нивелирлеңіз.

- Олшеу күралының бийктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызықтарының айқыш-

уйкыш нуктесі В кабырғасында алдымен белгіленген нуктеге II сәйкес болатындай бағыттаңыз.

– Ölшеу құралын 180° бұрап биқтігін өзгертпеціз. Оны А қабырғасына тік лазер сызығы белгіленген І нуктесінен өтетін етіп бағыттаңыз. Ölшеу құралын нивелирлеп, лазер сызықтарының айқыш-үйқыш нуктесін А қабырғасында (III нуктесі) белгілеңіз.
- А кабырғасындағы I мен III екі белгіленген нуктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқуын көрсетеді.
2 × 5 м = 10 м өлшеу қашықтығындағы рүқсат етілген максималды ауытку:
10 м × ±0,3 мм/м = ±3 мм. I мен III нуктелері арасындағы d айырмашылығы ең көбі 3 мм курауы тиіс.

Көлденец сызықтың нивелирлеу дәлдігін тексеру

Тексеру үшін шам. 5 × 5 м бос кеңістік керек.

– Өлшеу құралын А мен В қабырғаларының арасындағы ортада штативке немесе берік әрі тегіс бетке орнатыңыз. Өлшеу құралын қосып, көлденен режимді тандаңыз. Өлшеу құралын нивелирлеңіз.

– Өлшеу күралынан 2,5 м қашықтықта екі қабырғада лазерлік сызық өртасын белгілеңіз (А қабырғасында І нукте, В қабырғасында ІІ нукте).

- Олшеу куралын 180°-ка бурап 5 м арақашықтықта орнатыңыз және нивелирлеңіз.

- Өлшеу құралының бийктігін (штатив немесе қажет болса, тіреуіш көмегімен) лазерлік сызық ортасы В қабырғасында алдын ала белгіленген ІІ нүктеге сәйкес болатындай туралаңыз.

- А қабырғасында лазерлік сызық ортасын III нукте ретінде белгілеңіз (І нуктенің үстінде немесе астында тігінен).

- А қабырғасындағы екі белгіленген І мен ІІІ нуктенің d айырмашылығы өлшеу құралының көлденең сызықтан дәл ауытқуын көрсетеді.

2 × 5 м = 10 м өлшеу қашықтығындағы рүқсат етілген максималды ауытку:

10 м × ±0,3 мм/м = ±3 мм. I мен III нуктелер арасындағы d айырмашылығы ең көбі 3 мм кұрауы тиіс.

Тік сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде 2,5 м жай болатын есік тесігі керек.

- Өлшеу күралын есік саңылауынан 2,5 м қашықтықта, берік әрі тегіс бетке орналастырыңыз (штативке емес). Өлшеу күралын қосып, тік режимді тандаңыз. Лазер сызығын есік саңылауына бағыттап, өлшеу күралын нивелирлеңіз.

- Тік лазер сызығының орталығын есік тесігінің еденінде (І нуктесі), 5 м қашықтықта есік тесігінің басқа жағында (II нуктесі) және есік тесігінің жоғарғы шетінде (III нуктесі) белгілеңіз.

– Өлшеу құралын 180° бұрап, есік тесігінің басқа жағында тікелей ІІ нүктесінің артында орнатыңыз. Өлшеу құралын нивелирлеп, тік лазер сызығын орталығы нақты І мен ІІ нүктелерінен өтетін етіп бағыттаңыз.
– Лазер сызығының орталығын есік тесігінің жоғарғы шетінде IV нуктесі ретінде белгілеңіз.
- А қабырғасындағы III мен IV екі белгіленген нүктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқуын көрсетеді.
– Есік тесігінің биіктігін өлшеніз.

Максималды рүксат етілетін ауытку төмендегідей есептеледі:

есік тесігінің кос биіктігі × 0,3 мм/м

Мысал: есік тесігінің 2 м биіктігіндегі максималды ауытку:

2 × 2 м × ± 0,3 мм/м = ± 1,2 мм. Сондыктан III мен IV нуктелердің аралығы ең көбі 1,2 мм болуы керек.

Herizrì нужте дэлдігін тексеру

Тексеру үшін еден мен төбе арасында шамамен 5 м шамасындағы берік беттегі бос өлшеу жолының арақашықтығы қажет болады.

- Өлшеу құралын бұрама ұстағышқа (11) орнатып, еденге қойыңыз. Нүктелі жұмыс режимін таңдап, өлшеу құралын нивелирлеңіз.

148|Қазақ

– Жоғарғы лазерлік нуктенің ортасын төбеде (І нукте) белгілеңіз. Оған қоса астыңғы лазерлік нуктенің ортасын еденде (ІІ нукте) белгілеңіз.

– Өлшеу күралын 180°-қа бураңыз. Оны төменгі лазерлік нуктенің ортасы белгіленген ІІ нуктеде болатындай етіп орналастырыңыз. Өлшеу күралын нивелирлеңіз. Жоғарғы лазерлік нуктенің ортасын (ІІІ нукте) белгіленіз.
– Төбеде белгіленген І және III нуктелердің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқұын көрсетеді.

Максималды рүксат етілетін ауытку төмендегідей есептеледі:

еден мен төбе арасындағы кос қашықтық × 0,7 мм/м.

Мысал: еден мен тебе арасындағы қашықтық 5 м болғанда макс. ауытку келесідей болады:

2 × 5 м × ± 0,7 мм/м = ± 7 мм. Сондыктан I мен III нуктелердің аралығы ең көбі 7 мм болуы керек.

▶ Белгілеу ўшін әрдайым тек лазерлік нуктенің немесе лазерлік сызықтың ортасын пайдаланыңыз. Лазерлік нуктенің өлшемі немесе лазерлік сызықтың ені қашықтықпен өзгереді.

RM 10 бурама устағышымен жұмыс істеу (F-H суреттерін караңыз)

Бурама устағыштың (11) көмегімен өлшеу құралын 360°-қа орталық, әрдайым көрінетін перпендикуляр негізіне бұрауға болады. Осылайша лазер сызықтары бағытталады да, өлшеу құралының орналасуы өзгермейді.

Дэлдеп реттеу бүрандасымен (14) тік лазер сызыктарын негізгі нукелерге дәл бағыттауға болады.

Өлшеу құралын бағыттауыш ойығын (6) бурама ұстағыштын (11) бағыттауыш рейкасына (12) қаратып орнатыңыз және өлшеу құралын платформаға тірелгенше кіргізіңіз.

Ажырату үшін өлшеу құралын кері бағытта бұрама ұстағыштан шығарыңыз.

Бурама устағыштың орналастыру мүмкіндіктері:

– тегіс бетке түрғызылған күйде,
– тік бетке бурап бекітілген күйде,
- магниттердің (15) көмегімен метал беттерде,

– төбе капсырмалары (16) көмегімен төбе рейкаларында.

Элшеу құралын қосудан бұрын бұрама ұстағышты (11) дөрекі бағыттаңыз.

Лазер нысандык тактасы (20) қолайсыз жағдайда және узак қашықтықтарда лазер сызығының көрінісін жақсартады.

Лазер нысандык тақтасының қайтаратын жартысы (20) лазер сызығының көрінуүн жақсартып, мөлдір жартысы арқылы лазер сызығы лазер нысандык тақтасының артынан да көрінеді.

Штативпен жумыс істеу (керек-жарак)

Штатив тұрақты және биқтігі реттелетін өлшеу табаны болады. Өлшеу құралын 1/4" штатив патронымен (5) штативтің (21) немесе стандартты фотоштативтің бұрандасына орнатыңыз. Өлшеу құралын штативтегі құлыптау бұрандасымен бекітіңіз.

Өлшеу құралын қосудан алдын штативті бағыттаңыз.

Эмбебап устағышпен бекітіңіз (керек-жарак) (N суретін қараңыз)

Эмbebап устағыш (17) көмегімен өлшеу құралын, мысалы, тік аймақтарда, құбырларда немесе магниттелетін материалдарда бекіту мүмкін. Эмbebап устағышты және едендік штатив ретінде де пайдалану мүмкін болып өлшеу құралының бийктік бойынша бағыталуын оңтайландырады.

Өлшеу құралын қосудан алдын әмбебап ұстағышты (17) дөрекі бағыттаңыз.

LB 10 устағышымен жұмыс істеу (керек-жарак)

Устағыштың (18) көмегімен өлшеу құралын тік жазықтықтарға немесе магнитке сезімтал материалдарға бекітуге болады. Төбелік қыскышлен (16) бірге өлшеу құралын биіктігі бойынша да туралауға болады.

Өлшеу құралын қосудан бұрын ұстағышты (18) дерекі бағыттаңыз.

Лазер кабылдағышымен жұмыс істеу (керек-жарак) (N суретін караңыз)

Қолайсыз жарықтық жағдайында (жарық қоршау, тікелей күн сәулелері) және ұзак қашықтықтарда лазер сызықтарын жақсырақ анықтау үшін лазер қабылдағышын (19) пайдаланыңыз.

Барлық жұмыс режимдері лазер қабылдағышымен (19) бірге жұмыс істеуге жарамды.

Лазер көру көзілдірігі (керек-жарак)

Лазер көру көзілдірігі қоршау жарықтығын сүзгілейді. Осылай лазер жарығы көз үшін жарқынрақ болады.

▶ Лазер көру кезілдірігін қорғаныш қезілдірігі ретінде пайдаланбаңыз. Лазер көру кезілдірігі лазер сәулесін жақсырақ көру үшін қызмет жасайды, бірақ ол лазер сәулесінен қорғамайды.
▶ Лазер көру кезілдірігін күн кезілдірігі ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер

көрі көзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады.

Жумыс мысалдары (I-N суреттерін караңыз)

Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары суреттер беттерінде берілген.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Өлшеу құралын таза ұстаңыз.

Өлшеу құралын суға немесе басқа сүйықтықтарға батырманыз.

Пастануларды суланған, жұмсақ шүберекпен сүртіңз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз. Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын қылшықтарға назар аударыңыз.

Элшеу күралын тек қорғайтын қабында (24) сақтаңыз және тасымалдаңыз.

Жөндеу үшін өлшеу құралын қорғау қалтасында (24) жіберіңіз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолменәкелігенгөнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы

050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кәдеге жарату

Элшеу күралын, оның жабдыктары мен каптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет.

Клшеу куралдарын не батареяларды уй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз өлшеу күралдары және Еуропа 2006/66/ЕС ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет.

Română
