GLL 3-80 G Professional - Лазерлік көрсеткіш BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сызықты лазерлік көрсеткіш
Бренд	Bosch
Модель	GLL 3-80 G Professional
Өлшемдері (Ұ × Е × Б)	144 × 89 × 139 мм
Салмағы (батареясыз)	0,93 кг
Қуат көзі	Литий-ионды батарея 3,7 В немесе 4 AA батарея (адаптер арқылы)
Автономдылық (3 сызық)	5 сағ (батарея немесе батареялармен)
Лазер класы	2-ші класс
Лазер қуаты	< 10 мВт, 500-540 нм
Стандартты қашықтық	30 м
Қабылдау ұяшығымен қашықтық	5-80 м
Деңгейлеу дәлдігі	±0,3 мм/м
Авто-деңгейлеу ауқымы	±4°
Деңгейлеу уақыты	< 4 с
Жұмыс режимдері	Көлденең сызық және 2 тік сызық, еңкею режимі
Арнайы функциялар	Энергия үнемдеу режимі, реттелетін автоматты өшіру, еңкею функциясы
Жұмыс температурасы	-10 °C-тан +40 °C-қа дейін
Қорғау дәрежесі	IP65
Күтім және тазалау	Жұмсақ ылғал шүберекпен тазалау; еріткіштерді қолданбау; қаптамада сақтау
Қауіпсіздік	Сәулеге қарамаңыз; көзге тигізбеңіз; лазер нұсқауларын сақтаңыз
Қосалқы бөлшектер және жөндеу мүмкіндігі	Bosch сатудан кейінгі қызметі; қосалқы бөлшектер өнім сілтемесі арқылы қол жетімді

Жиі қойылатын сұрақтар - GLL 3-80 G Professional BOSCH

GLL 3-80 G қалай іске қосуға болады?

Қосу/өшіру қосқышын (4) « ON » күйіне қойыңыз. Құрылғы содан кейін жоғарғы терезеден көлденең лазер сызығын шығарады. Сәулені ешқашан адамдарға немесе жануарларға бағыттамаңыз.

Қандай батарея түрін қолдану керек?

LR6 (AA) типті марганец-сілтілі батареяларды қолданыңыз. Оларды полярлықты сақтай отырып, батарея адаптеріне (8) салыңыз. Әрқашан барлық батареяларды бір уақытта ауыстырыңыз және бірдей маркалы және сыйымдылықтағы батареяларды пайдаланыңыз.

Литий-ионды батареяны қалай зарядтауға болады?

USB Type-C® ұясының қорғаныс қақпағын ашыңыз (11). USB кабелі (26) арқылы USB желілік зарядтағышты (5 В, мин. 2 А) қосыңыз. Зарядтау +10 °C-тан +35 °C-қа дейін оңтайлы. Индикатор (10) зарядтау кезінде сары, ал батарея толық зарядталғанда жасыл болады.

Лазер сызықтары жылдам жыпылықтаса не істеу керек?

Жылдам жыпылықтау құрылғының еңкею режимінде екенін көрсетеді, себебі авто-деңгейлеу мүмкін емес (еңкею > ±4°). Автоматты деңгейлеу режиміне оралу үшін құрылғыны тұрақты бетке көлденеңінен қойыңыз. Деңгейге келгеннен кейін сызықтар жыпылықтауды тоқтатады.

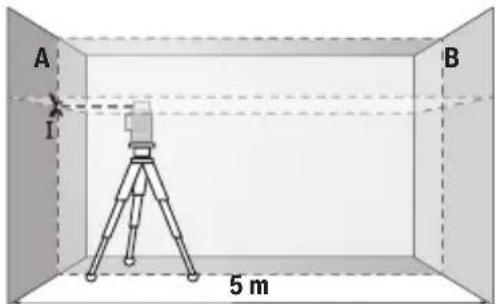

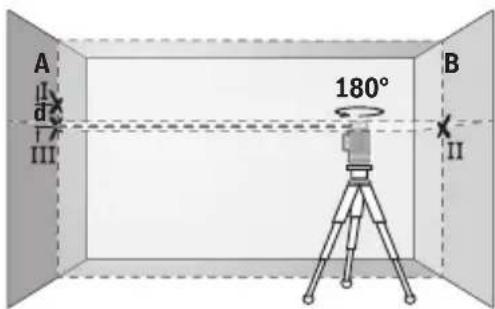

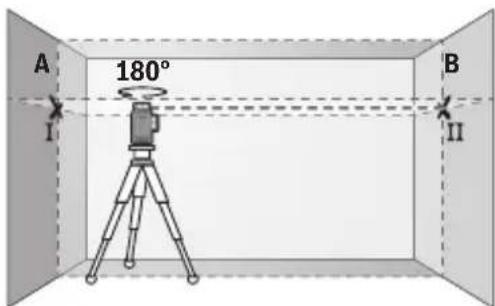

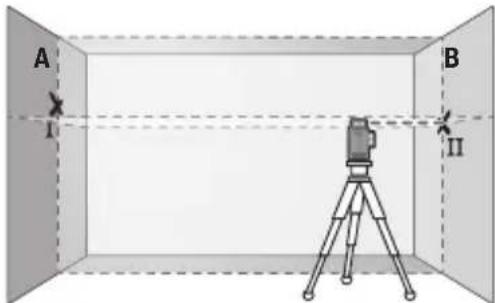

Деңгейлеу дәлдігін қалай тексеруге болады?

Екі қабырға арасында 5 м қашықтықта көлденең дәлдікті тексеруді орындаңыз (нұсқаулықта сипатталған процедура). Рұқсат етілген ең үлкен ауытқу ±0,3 мм/м құрайды. Тік сызықтар үшін есік саңылауын пайдаланып, ауытқуды өлшеңіз. Егер ауытқу тым үлкен болса, құрылғыны Bosch СКҚ-да жөндетіңіз.

Қандай керек-жарақтар үйлесімді?

Ұсынылатын керек-жарақтар: бекіту тірегі LB 10, төбе қысқышы DK 20, әмбебап тірек, лазер нысанасы, лазер көру көзілдірігі, лазер қабылдау ұяшығы LR 7, штатив, телескопиялық өзек, USB кабелі, қорғаныс қаптамасы және қобдиша. Кейбірі бөлек сатылады.

Лазер қабылдау ұяшығын қалай қолдануға болады?

Жарықтың қиын жағдайларында немесе ұзақ қашықтықтарда қабылдау ұяшығы (23) лазер сызықтарын анықтауға мүмкіндік береді. Ол барлық жұмыс режимдерінде үйлесімді. Сәулені анықтау үшін оны лазер сызығына қойыңыз.

Автоматты өшіруді қалай өшіруге болады?

Құрылғы жұмыс істеп тұрғанда, лазер жұмыс режимі түймелерінің бірін (1) кемінде 3 секунд басып тұрыңыз. Лазер сызықтары өшіруді растау үшін қысқаша жыпылықтайды. Қайта қосу үшін құрылғыны өшіріп, қайта қосыңыз.

Құрылғыны қалай тазалау және күту керек?

Құрылғыны жұмсақ ылғал шүберекпен тазалаңыз. Жуғыш заттарды немесе еріткіштерді қолданбаңыз. Лазер сәулесінің шығу тесігінің айналасын үнемі тазалап отырыңыз. Құрылғыны пайдаланбаған кезде оның қорғаныс қаптамасында (27) немесе қобдишада (28) сақтаңыз.

Ақаулық болған жағдайда не істеу керек?

Алдымен нұсқаулықты қараңыз. Егер мәселе сақталса, Bosch СКҚ-на хабарласыңыз. Францияда www.bosch-pt.fr сайтындағы онлайн қайтару пішімін пайдалануға немесе 09 70 82 12 26 телефонына қоңырау шалуға болады. Жөндеу үшін құрылғыны қорғаныс қаптамасында қайта жіберіңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLL 3-80 G Professional BOSCH

kk Пайдалану нускаулығының түлнускасы

ka m6006500 343789600

உந்தைக்குர்பா

ro Instructiuni originale

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз
– жауын –шашын кезінде сыртта (далада) пайдаланбаңыз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан сон өнімді тазалау ұсынылады.

324 | Казак

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
  – егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады
  – сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (Шарт 1) кужатын караңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді.
– тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нұсқаулары

Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық нұсқаулықтарды оқып орындау керек. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертулерді

көрінбейтін қылмаңыз. ОСЫ НУСКАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚҮРАЛЫН БАСҚАЛАРҚА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ￥СЫНЫНЫЗ.

▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бүл қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Өлшеу құралы лазер ескерту тактасымен бірге жеткізіледі (графика бетіндегі өлшеу құралының суретінде белгіленген).
▶ Егер лазер ескерту тактасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданыска енгізбес бұрын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылыскан лазер сәулесіне қарамаңыз. Бүл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқигаларға әкелуі немесе көзге зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
▶ Лазер кұрылғысында ешқандай өзгерту орындамаңыз.
▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.
▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз.
▶ Балаларға лазер өлшеу күралын бақылаусыз пайдалануға руксат етпеціз. Олар басқа адамдардың немесе өзінің көзін абайсыздан шағылыстыруы мүмкін.
Жанатын суйықтықтар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.
▶ Аккумуляторды өзгертпеціз және ашпаңыз. Кыска түйыкталу каупі бар.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
Аккумулятор дурыс пайдаланылмаған немесе зақымдалған жағдайда, аккумулятордан сүйықтық ағуы мүмкін. Оған тимеңіз. Кездейсок теріге тигенде, сол жерді сумен шайыңыз. Сүйықтық көзге тисе, медициналық көмек алыңыз. Аккумулятордағы сүйықтық теріні тітіркендіруі немесе күйдіруі мүмкін.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
Пайдаланылмайтын аккумуляторды түйіспелерді түйықтауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз. Аккумулятор түйіспелерінің арасындағы қысқа түйықталу күйіктерге немесе өртке әкелуі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

326 | Казак

Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз. Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа аккумуляторларды зарядтау үшін пайдалану өрт қаупін тудырады.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.

Магниттік керек-жарактарды имплантаттардың және кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз. Керек-жарактардың магниттері имплантаттардың немесе медициналық құрылғылардың жұмысына әсер ететін өріс тудырады.

Магнитті аксессуарды магнитті дерек тасымалдаушылар мен магнитке сезімтал аспаптардан алыс устаңыз. Аксессуарлар магниттерінің әсері қалпына келтіруге болмайтын деректер жоғалуына алып келуі мүмкін.

Өнім және куат сипаттамасы

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Өлшеу құралы көлденең және тік сызықтарды өлшеу және тексеруге арналған. Өлшеу құралы ішкі мен сыртқы аймақтарда пайдалануға арналған. Бүл өнім EN 50689 стандартына сәйкес тұтынушы лазерлік өнімі болып табылады.

Көрсетілген құрамды бөлшектер

Көрсетілген құрамдастар нөмірі суреттер бар беттегі өлшеу құралының сипаттамасына қатысты.

(1) Лазер жұмыс режимінің түймесі
(2) Куат үнемдеу режимінің түймесі
(4) Ажыраткыш
(5) Лазер сәулесінің шығыс саңылауы
(6) Лазер ескерту тактасы

(3) Аккумулятор/батареялар заряды деңгейінің индикаторы

(7) Литий-иондык аккумулятор блогының/батарея адаптерінің айналмалы жапкышы
(8) Батарея адаптері
(9) Литий-иондык аккумулятор блогы ^a)
(10) Литий-иондык аккумулятор блогының заряд индикаторы ^a)
(11) USB Type-C® ¥ЯСЫ ^a)b)
(12) Сериялық нөмір
(13) Штатив бекіткіші, 1/4 дюйм
(14) Штатив бекіткіші, 5/8 дюйм
(15) Устағыш (LB 10) ^a)
(16) Магнит ^a)
(17) ۷стағыштың 1/4 дюймдік бұрандасы ^a)
(18) Устағыштың бұрандалы саңылауы ^a)
(19) Төбе капсырмасы (DK 20) ^a)
(20) Эмбебап устағыш ^a)
(21) Лазер нысандык тақтасы ^a)
(22) Лазер көру көзілдірігі ^a)
(23) Лазер кабылдағышы ^a)
(24) Штатив ^a)
(25) Телескоптык карнак ^a)
(26) USB кабелі ^a)
(27) Корғаныш қалта ^a)
(28) Шабадан ^a)

a) Бул керек-жарак стандартты жеткізілім жиынтығына кірмейді.
b) USB Type-C® және USB-C® – USB Implementers Forum ұйымының сауда белгілері.

Техникалық мәліметтер

Сызыктык лазер GLL 80-33 G
Өнім нөмірі	3 601 K65 5..
Жұмыс аймағы (радиус)A)
– Стандартты 30 м
– Лазер қабылдағышымен 5–80 м

Bosch Power Tools 1 609 92A 9B3 | (08.05.2024)

328 | Казак

Сызықтық лазер GLL 80-33 G

Нивелирлеу дэлдігі(B)C)D)	±0,3 мм/м
Өздігінен нивелирлеу диапазоны ±4°
Нивелирлеу уақыты < 4 с
Жұмыс температурасы -10 °C ... +40 °C
Сақтау температурасы (литий-иондық аккумулятор блогынсыз)	-20 °C ... +70 °C
Негізгі биіктіктің үстіндегі макс. пайдалану биіктігі 2000 м
Салыстырмалы ауа ылғалдылығы, макс. 90 %
ІЕС 61010-1 бойынша ластану дәрежесі 2	E)
Лазер класы 2
Лазер түрі < 10 мВт, 500–540 нм
С6 10
Айырмашылық 50 × 10 мрад (толық бұрыш)
Ең қыска импульс мерзімі 1/10000 с
Импульстер жиілігі 10 кГц
Уйлесімді лазер қабылдағышы LR 7
Штатив бекіткіші 1/4 дюйм, 5/8 дюйм
Қуатпен жабдықтау
– Литий-иондық аккумулятор блогы 3,7 В
– Сілтілі марганец батареялары (батарея адаптері бар)	4 × 1,5 В LR6 (AA)
З лазер сызығымен жұмыс ұзақтығы
– литий-иондық аккумулятор блогымен	5 сағ
– сілтілі марганец батареяларымен	5 сағ
СалмағыF)	0,93 кг
Өлшемдері (ұзындығы × ені × биіктігі) 144 × 89 × 139 мм
Қорғаныс дәрежесі	IP65
Литий-иондық аккумулятор блогы (керек-жарак)	BA 3.7V 3.0Ah XL
Өнім нөмірі	1 600 A03 1FZ

Қазақ|329

Сызықтық лазер GLL 80-33 G

Зарядтау ұяшығы USB Type-C®
Қсынылатын USB Type-C® кабелі	1 600 A03 4XE
Номиналды кернеу 3,7 В	=
Қуаты 3,0 А-сағ
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	+10 °C ... +35 °C
Сақтау кезіндегі рүқсат етілген қоршаған орта температурасы	-10 °C ... +45 °C

Шығыс кернеу 5,0 В	==
Минималды шығыс ток 2 А

A) Жұмыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде) қыскарту мүмкін.

В) Төрт көлденең айқасу нүктесінде жарамды.

С) Көрсетілген мәндер қалыпты және жағымды қоршаған орта шарттарын (мысалы, дірілсіз, түмансыз, түтінсіз, тікелей күн сәулесінсіз) талап етеді. Температура шұғыл өзгерген жағдайда, дәлдік ауыткуы мүмкін.

D) Максималды өздігінен нивелирлеу диапазонында қосымша ±0,1 мм/м ауыткуды есепке алу керек.

E) Тек қана ток өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде тое өткізу қабілеті пайда болуы күтіледі.

F) Литий-иондык аккумулятор блогынсыз/батарея адаптерінсіз/батареяларсыз салмағы Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі (12) оны дұрыс анықтауға көмектеседі.

Өлшеу құралын энергиямен жабдықтау

Өлшеу құралы Bosch литий-иондық аккумулятор блогымен (9) немесе батарея адаптеріндегі (8) стандартты батареялармен жұмыс істейді.

Нускау: өлшеу құралын ешкашан литий-иондық аккумулятор блогынсыз (9) немесе батарея адаптерінсіз (8) пайдаланбаңыз (әсіресе шаң немесе ылғал жерде).

Өлшеу құралы үшін алкалин марганец батареясын пайдалану ұсынылады.

Батареяларды батарея адаптеріне (8) енгізіңіз. Батарея адаптерінің ішіндегі суретте көрсетілгендей полюстердің дұрыс орналасуын қамтамасыз етіңіз.

Bosch Power Tools 1 609 92A 9B3 | (08.05.2024)

330 | Казак

Барлық батареяларды бірдей алмастырыңыз. Тек бір өндірушінің және қуаты бірдей батареяларды пайдаланыңыз.

Батарея адаптерін (8) өлшеу құралына салып, айналмалы жапқышты (7), көздер батарея адаптеріне тіркелетіндей бұраңыз.

Батарея адаптерін (8) шығарып алу үшін айналмалы жапқыштың (7) көздерін ашып, 90°-қа бұраңыз. Батарея адаптерін өлшеу құралынан шығарып алыңыз.

▶ Өлшеу құралын ұзак ұақыт пайдаланбасаңыз, одан батареяларды шығарып алыңыз. Өлшеу құралында ұзак ұақыт сақтауда жатқан батареяларды тот басуы мүмкін.

Литий-иондык аккумулятор блогымен жұмыс істеу

Литий-иондык аккумулятор блогын енгізу/алмастыру

Литий-иондык аккумулятор блогын (9) өлшеу күралына салып, айналмалы жапқышты (7), көздер литий-иондык аккумулятор блогына тіркелетіндей бұраңыз. Литий-иондык аккумулятор блогын (9) шығарып алу үшін айналмалы жапқыштың (7) көздерін ашып, 90°-қа бұраңыз. Литий-иондык аккумулятор блогын өлшеу күралынан шығарып алыңыз.

Зарядтау үшін шығыс кернеуі және минималды шығыс тогы "Техникалық деректер" тарауындағы талаптарға сәйкес келетін USB қуат блогын ғана пайдаланыңыз. USB қуат блогының пайдалану бойынша нұсқаулығын қараңыз.
Желілік кернеуге назар аударыңыз! Ток көзінің кернеуі штепсельдік куат блогының фирмалық тактайшасындағы мәліметтерге сәйкес келуі тиіс.
- Аккумуляторды тек +10°C және +35°C аралығындағы қоршаған орта температурасында USB порты арқылы зарядтаңыз. Температуралар диапазонынан тыс зарядтау нәтижесінде аккумулятор зақымдалуы немесе өрт қаупі артуы мүмкін.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

USB Type-C® ұұсының (11) қақпағын ашыңыз. USB ұұсын USB кабелі (26) арқылы USB куат блогымен байланыстырыңыз. USB куат блогын электр желісіне жалғаңыз.

Заряд Мағынасы индикаторының (10) тусі

Заряд Мағынасы индикаторының (10) түсі

жасыл Литий-иондык аккумулятор блогы толыктай зарядталған.

кызыл Зарядтау кернеуі немесе зарядтау тогы жарамсыз.

Зарядтау процесі аякталғаннан кейін, USB кабелін (26) шығарып алыңыз. Шаңнан және шашыранды судан қорғау үшін USB Type-C® ұасының (11) қақпағын жабыңыз.

Куат үнемдеу режимі

Куат үнемдеу үшін лазер сызықтарының жарықтығын азайтуға болады. Ол үшін куат үнемдеу режимінің түймесін (2) басыңыз. Куат үнемдеу режимі куат үнемдеу режимі түймесінің жануы арқылы көрсетіледі. Куат үнемдеу режимін аяқтау үшін куат үнемдеу режимінің түймесін (2), ол сөнетіндей қайта басыңыз.

Заряд деңгейінің индикаторы

Заряд деңгейінің индикаторы (3) өлшеу құралының қосулы күйінде литий-иондық аккумулятор блогының немесе батареялардың ағымдағы заряд деңгейін көрсетеді. Егер литий-иондық аккумулятор блогының немесе батареялардың заряды төмендеп кетсе, лазерлік сызықтардың жарықтығы ақырын төмендейді.

Егер литий-иондык аккумулятор блогының немесе батареялардың заряды таусылған дерлік болса, заряд деңгейінің индикаторы (3) үзак үақыт жыпылықтайды. Лазерлік сызықтар әр 5 минут сайын 5 секунд жыпылықтайды.

Егер литий-иондык аккумулятор блогының немесе батареялардың заряды таусылған болса, өлшеу кұралы өшпес бұрын, лазерлік сызықтар және заряд деңгейінің индикаторы (3) тағы бір рет жыпылықтайды.

Пайдалану

Пайдалануға ендіру

▶ Өлшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.
▶ Өлшеу құралына айрықша температура немесе температура өзгерістерінің әсерін тигізуге болмайды. Оны, мысалы, автомобиль ішінде ұзак ұақытқа қалдырмаңыз. Температура өзгерістері шұғыл болған жағдайда, алдымен өлшеу құралының тұрақты температурасын сақтаңыз және жұмысты жалғастырмас бұрын әрдайым дәлдік тексерісін өткізіңіз (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 334).

332 | Казак

Айрыкша температура немесе температура өзгерістері орын алған жағдайда, өлшеу құралының дәлдігі төмендеуі мүмкін.

▶ Өлшеу құралын қатты соғылудан немесе түсуден сақтаңыз. Сыртқы күшті әсерлерден кейін өлшеу құралының жұмысын жалғастырудан бұрын әрдайым дәлдік тексеруін орындау керек (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 334).
▶ Өлшеу құралын тасымалдаудан алдын оны қосыңыз. Өшуде тербелу бөлігі бұғатталады, әйтпесе ол қатты әрекеттерде зақымдалуы мүмкін.

Косу/өшіру

Өлшеу құралын қосу үшін ажыратқышты (4) ON күйіне жылжытыңыз. Өлшеу құралы қосылғаннан кейін бірден лазер сызығын шығыс саңылаудан (5) жібереді.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.

Өлшеу құралын өшіру үшін қосқыш/өшіргішті (4) OFF күйіне жылжытыңыз. Өшіру кезінде тербелу блогы бұғатталады.

▶ Косулы зарядтау күралын бақылаусыз қалдырмаңыз және өлшеу күралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін.

Егер өлшеу күралының температурасы ең жоғарғы рүқсат етілген жұмыс температурасына жақындаса, лазер сызықтарының жарықтығы ақырын төменделеді.

Руксат етілген максимальды жұмыс температурасынан асырған жағдайда, лазер сызықтары жылдам жыпылықтайды, содан кейін өлшеу құралы өшіп қалады. Өлшеу құралы суығаннан кейін қайтадан жұмыс істеуге дайын және оны қайта қосуға болады.

Өшу автоматикасын өшіру

Егер шамамен 120 минут ішінде өлшеу құралында ешбір түйме басылмаса, өлшеу құралы аккумуляторлардың немесе батареялардың зарядын сақтау үшін автоматты түрде өшіп қалады.

Өлшеу құралын автоматты түрде өшкеннен кейін қайта қосу үшін ажыратқышты (4) алдымен OFF күйіне жылжытып, содан кейін өлшеу құралын қайта қосыңыз немесе лазер жұмыс режимі түймелерінің (1) бірін басыңыз.

Автоматты түрде өшіру құрылғысын ажырату үшін (өлшеу құралы қосулы болғанда) лазер жұмыс режимі түймелерінің (1) бірін кемінде 3 с басып тұрыңыз. Автоматты түрде өшіру құрылғысы ажыратылған болса, лазер сәулелері растау үшін қыска уақыт жыпылықтайды.

Автоматты өшуді белсендендіру үшін өлшеу құралын өшіріп, қайта қосыңыз.

Пайдалану түрлері

Өлшеу құралы бір көлденең және екі тік лазер сызығын шығара алады.

Өлшеу құралын қосқаннан кейін, көлденең лазер сызығы бірден қосылады.

Эр лазер сызығын бір-бірінен тәуелсіз қосып өшіруге болады. Ол үшін лазер сызығына қатысты лазер жұмыс режимінің түймесін (1) басыңыз.

Барлық жұмыс режимдері нивелирлеу автоматикасымен да, еңіс функциясымен да орындалуы мүмкін.

Барлық жұмыс режимдері лазер қабылдағышымен (23) бірге жұмыс істеуге жарамды.

Нивелирлеу автоматикасы

Өлшеу құралы жұмыс барысында әрдайым күйді қадағалайды. ±4° шамасындағы өздігінен нивелирлеу аймағының аасында орнатқан кезде, ол нивелирлеу автоматикасымен жұмыс істейді. Өздігінен нивелирлеу аймағынан тыс ол автоматты түрде еңіс функциясына ауысады.

Нивелирлеу автоматикасымен жумыс істеу

Өлшеу құралын көлденен, берік бетке қойып, ұстағышқа (15) немесе штативке (24) бекітіңіз.

Нивелирлеу автоматикасы ±4° шамасындағы өздігінен нивелирлеу аймағында тегіс емес жерлерді автоматты түрде тегістейді. Лазер сәулелері үздіксіз жанып түрганда, өлшеу кұралы нивелирленген болады.

Автоматты түрде нивелирлеу мумкін болмаса, мысалы, өлшеу құралы түрган табан көлденең сызыктан 4° шамасынан артық ауытқыған болса, лазер сәулелері алдымен 2 секунд жылдам ырғакпен, ал содан кейін 5 секунд сайын жылдам ырғакпен бірнеше рет жыпылықтайды. Өлшеу құралы еңіс функциясында тұрады.

Нивелирлеу автоматикасымен жұмыс істеуді жалғастыру үшін өлшеу құралын көлденеңінен қойып, өздігінен нивелирлеу аяқталғанша күтіңіз. Өлшеу құралы ±4° шамасындағы өздігінен нивелирлеу аймағында тұрса, лазер сәулелері үздіксіз жанады.

Пайдалану кезінде қағылыстар болса немесе қүй өзгерсе өлшеу құралы автоматты ретте өзін нивелирлейді. Нивелирлеуден соң өлшеу құралының жылжуы арқылы пайда болуы мүмкін қателердің алдын алу үшін лазерлік сызықтардың қүйін негізгі нүктелерге салыстырып тексеріңіз.

334|Қазақ

Еңіс функциясымен жұмыс істеу

Өлшеу құралын еңіс бетке қойыңыз. Еңіс функциясымен жұмыс істеген кезде, лазер сәулелері алдымен 2 секунд жылдам ырғакпен, ал содан кейін 5 секунд сайын жылдам ырғакпен жыпылыктайды.

Еңіс функциясында лазер сызықтары бұдан былай нивелирленбейді және бір-біріне тігінен өтпейді.

Өлшеу құралының,дәлдігін тексеру

Дэлдік әсерлері

Коршау температурасы ең күшті әсер етеді. Еденден жоғарыға болған температура өзгерістері лазер сәулесін ауыткуы мүмкін.

Жерден көтерілген жылудан температуралык әсерлерді барынша азайту үшін, өлшеу құралын штативте пайдалануға кеңес беріледі. Оған қоса өлшеу құралын мүмкіндігінше жұмыс аймағының ортасына қойыңыз.

Сырткы әсерлерден тыс аспаптық әсерлер де (мысалы қағылыс немесе қатты сокқылар) ауытқуларға алып келуі мүмкін. Сол үшін әр жұмыстан алдын нивелирлеу дәлдігін тексеріңіз.

Алдымен көлденен лазер сызығының нивелирлеу дәлдігін, сосын тік лазер сызықтарының нивелирлеу дәлдігін тексеріңіз.

Егер өлшеу құралы тексеру кезінде максимальды ауыткудан асырса, оны Bosch сервистік орталығында жөндегіңіз.

Көлденен осытің көлденен нивелирлеу дәлдігін тексеру

Тексеру үшін берік бетте А және В екі қабырғасының арасында 5 м шамасындағы өркін өлшеу қашықтығы керек болады.

– Өлшеу құралын А қабырғасының жанындағы штативке немесе берік әрі тегіс бетке орнатыңыз. Өлшеу құралын қосыңыз. Алдыңғы жақта көлденен лазер сызығын және тік лазер сызығын өлшеу құралының алдында қосыңыз.

– Лазерді жақын А қабырғасына бағыттап, өлшеу құралын нивелирлеңіз. Лазер сызықтары қабырғада айқыш-үйқыш нүктесінің ортасын белгілеңіз (І нүктесі).

- Өлшеу құралын 180° бұрап, оны нивелирлеп лазер сызықтарының аргы В қабырғасындағы айқыш-үйқыш нүктесін белгілеңіз (II нүктесі).

- Олшеу күралын бұрамай В қабырғасының қасында қойып, қосыңыз да нивелирлеңіз.

– Өлшеу құралының биіктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызықтарының айқыш-үйқыш нуктесі В қабырғасында алдымен белгіленген нуктеге II сәйкес болатындай бағыттаңыз.

– Өлшеу құралын 180° бұрап биіктігін өзгертпеніз. Оны А қабырғасына тік лазер сызығы белгіленген І нүктесінен өтетін етіп бағыттаңыз. Өлшеу құралын нивелирлеп, лазер сызықтарының айқыш-үйқыш нүктесін А қабырғасында (III нүктесі) белгілеңіз.

- А қабырғасындағы І мен ІІІ екі белгіленген нүктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқуын көрсетеді.

2 × 5 м = 10 м өлшеу қашықтығындағы рүқсат етілген максимальды ауытку: 10 м × ±0,3 мм/м = ±3 мм. I мен III нүктелер арасындағы d айырмашылығы ең көбі 3 мм құрауы тиіс.

Тік сызықтарын нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде 2,5 м жай болатын есік тесігі керек.

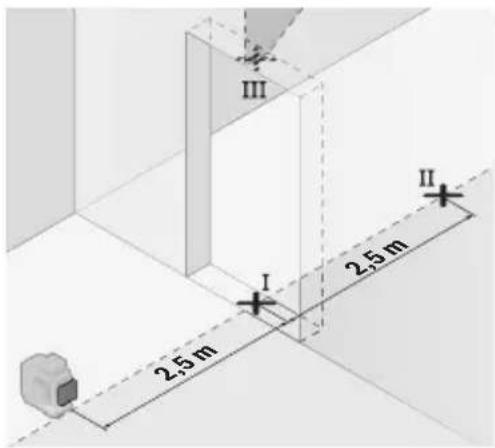

– Өлшеу құралын есік саңылауынан 2,5 м қашықтықта, берік әрі тегіс бетке орналастырыңыз (штативке емес). Алдыңғы жақта өлшеу құралын және тік лазер

336|Қазақ

сызығын өлшеу құралының алдында қосыңыз. Лазер сызығын есік саңылауына бағыттап, өлшеу құралын нивелирлеңіз.

– Тік лазер сызығының орталығын есік тесігінің еденінде (І нуктесі), 5 м қашықтықта есік тесігінің басқа жағында (ІІ нуктесі) және есік тесігінің жоғарғы шетінде (ІІІ нуктесі) белгілеңіз.

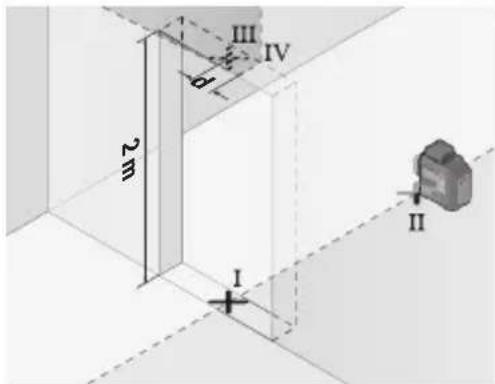

– Өлшеу құралын 180° бұрап, есік тесігінің басқа жағында тікелей II нұктесінің артында орнатыңыз. Өлшеу құралын нивелирлеп, тік лазер сызығын орталығы нақты I мен II нұктelerінен өтетін етіп бағыттаңыз.

– Лазер сызығының орталығын есік тесігінің жоғарғы шетінде IV нуктесі ретінде белгілеңіз.
- Екі белгіленген III және IV нүктенің d айырмашылығы өлшеу құралының тік сызықтан дәл ауытқуын көрсетеді.
– Есік тесігінің биіктігін өлшеңіз.

Екінші тік лазер сызығы үшін өлшеу әрекетін қайталаңыз. Ол үшін тік лазер сызығын өлшеу құралының жанында бүйірінен қосыңыз және өлшеу құралын өлшеу әрекетін бастамас бұрын 90°-қа бұраңыз.

Максималды руксат етілетін ауытку төмендегідей есептеледі:

есік тесігінің қос биіктігі × 0,3 мм/м

Мысал: есік тесігінің 2 м биіктігіндегі максималды ауытку:

2 × 2 м × ± 0,3 мм/м = ± 1,2 мм. Сондыктан III мен IV нуктелердің аралығы ең көбі

1,2 мм болуы керек.

Эрдайым тек лазер сызығының орталығын пайдаланыңыз. Лазер сызығының ені қашықтықпен өзгереді.

LB 10 устағышымен (керек-жарак) жұмыс істеу (A–D суреттерін қараңыз)

Устағыштың (15) көмегімен өлшеу құралын тік жазықтықтарға немесе магнитке сезімтал материалдарға бекітуге болады. Төбелік қыскышпен (19) бірге өлшеу құралын биіктігі бойынша да туралауға болады.

Өлшеу құралын 1/4 дюймдік штатив бекіткішімен (13) ұстағыштың 1/4 дюймдік бұрандасына (17) орнатып, берік бұрап бекітіңіз.

Устағыштың (15) бекіту мүмкіндіктері:

– әдеттегі бекіткіш бұранданың көмегімен ағаштағы бұрандалы саңылау (18) арқылы (В суретін қараңыз),

- магниттердің (16) көмегімен магнитті материалдарға (С суретін қараңыз),

- төбелік қыскыштың (19) көмегімен төбе планкаларына (D суретін қараңыз).

▶ Магниттік керек-жаракты устіңгі беттерге бекіткен кезде саусағыңызды керек-жарактың артқы жағынан алшақ устаңыз. Магниттің қатты тарту күшінің салдарынан саусағыңыз қысылып қалуы мүмкін.

Өлшеу құралын қосудан бұрын ұстағышты (15) дөрекі бағыттаңыз.

Лазер нысандык тактасымен жұмыс істеу (керек-жарак)

Лазер нысандық тактасы (21) қолайсыз жағдайда және ұзак қашықтықтарда лазер сызығының көрінісін жақсартады.

Лазер нысандык тактасының қайтаратын жазықтығы (21) лазер сызығының көрінуін жақсартып, мөлдір жазықтығы арқылы лазер сызығы лазер нысандык тактасының артынан да көрінеді.

Штативпен жұмыс істеу (керек-жарақ)

Штатив тұрақты және биіктігі реттелетін өлшеу табаны болады. Өлшеу құралын 1/4"-штатив патронымен (13) штативіне немесе (24) стандартты фотоштативіне орнатыңыз. Стандартты құрылыс штативінде бекіту үшін 5/8"-штатив патронын (14) пайдаланыңыз. Өлшеу құралын штативтегі құлыптау бұрандасымен бекітіңіз.

Өлшеу құралын қосудан алдын штативті бағыттаңыз.

Эмбебап устағышпен бекітіңіз (керек-жарак) (F суретін қараңыз)

Эмбебап ұстағыштың (20) көмегімен өлшеу құралын, мысалы, тік аймақтарға немесе магнитті материалдарға бекітуге болады. Эмбебап ұстағыш едендік штатив ретінде де пайдаланылады және өлшеу құралының биіктік бойынша туралануын оңтайландырады.

338 | Казак

▶ Магниттік керек-жаракты устіңгі беттерге бекіткен кезде саусағыңызды керек-жарактың артқы жағынан алшақ ұстаңыз. Магниттің қатты тарту күшінің салдарынан саусағыңыз қысыллып қалуы мүмкін.

Өлшеу құралын қосудан алдын әмбебап ұстағышты (20) дөрекі бағыттаңыз.

Лазер кабылдағышымен (керек-жарак) жұмыс істеу (F суретін караңыз)

Колайсыз жарыктык жағдайында (жарык қоршау, тікелей күн сәулелері) және ұзақ қашықтықтарда лазер сызықтарын жақсырақ анықтау үшін лазер қабылдағышын (23) пайдаланыңыз.

Барлық жұмыс режимдері лазер қабылдағышымен (23) бірге жұмыс істеуге жарамды.

Лазер көру көзілдірігі (керек-жарак)

Лазер көру көзілдірігі қоршау жарықтығын сүзгілейді. Осылай лазер жарығы көз үшін жарқынрақ болады.

▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.

Жумыс мысалдары (Е-Ј суреттерін караңыз)

Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары суреттер беттерінде берілген.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Өлшеу құралын таза ұстаңыз.

Өлшеу құралын суға немесе басқа сүйықтықтарға батырманыз.

Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.

Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын қылшықтарға назар аударыңыз.

Өлшеу құралын тек қорғаныш қалтада (27) немесе шабаданда (28) сақтаңыз немесе тасымалдаңыз.

Жөндеу кажет болған жағдайда, өлшеу құралын қорғаныш қалтада (27) немесе шабаданда (28) жіберіңіз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы белшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ!

Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шагымдарды қабылдау орталығы: "Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы

050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші тараптар (мысалы, әye немесе жук тасымалдау компаниясы) ораушшка және таңбаламаға қойылатын арнайы талаптарды сақтауы керек. Жіберілетін жукті дайындау кезінде қауіпті жуктерді тасымалдау сарапшыларымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.

Кәдеге жарату

Өлшеу құралын, аккумляторын/батареяларын, оның жабдықтары мен орамасын қоршаған ортаны қорғайтын ретте кәдеге жарату орнына тапсыру қажет.

Өлшеу құралдарын және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU еуропалық директивасы және оның үлтық заңнамада қолданылуы бойынша пайдалануға бұдан былай жарамсыз өлшеу құралдарын және 2006/66/EC еуропалық директивасы бойынша зақымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өндеуге жіберу қажет.

Кате жолмен кәдеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-ионык:

Тасымалдау бөліміндегі, бетіндегі нүсқауларды орынданыз (қараңыз „Тасымалдау“, Бет 340) сенсорлық пернемен растаңыз.

JSMOSYJUN
