GLL 3-80 G Professional - Indicator laser BOSCH - Manual de utilizare gratuit

Tip produs	Indicator laser cu linii
Marcă	Bosch
Model	GLL 3-80 G Professional
Dimensiuni (L × l × h)	144 × 89 × 139 mm
Greutate (fără baterie)	0,93 kg
Alimentare	Baterie litiu-ion 3,7 V sau 4 baterii AA (prin adaptor)
Autonomie (3 linii)	5 h (cu baterie sau baterii)
Clasă laser	Clasa 2
Putere laser	< 10 mW, 500-540 nm
Rază standard	30 m
Rază cu celulă de recepție	5-80 m
Precizie de nivelare	±0,3 mm/m
Interval de autonivelare	±4°
Timp de nivelare	< 4 s
Moduri de funcționare	Linie orizontală și 2 linii verticale, mod înclinare
Funcții speciale	Mod economie de energie, oprire automată reglabilă, funcție de înclinare
Temperatură de funcționare	-10 °C până la +40 °C
Indice de protecție	IP65
Întreținere și curățare	Curățați cu o cârpă moale și umedă; fără solvenți; depozitați în husă
Siguranță	Nu priviți fasciculul; evitați contactul cu ochii; respectați instrucțiunile laser
Piese de schimb și reparabilitate	Serviciu post-vânzare Bosch; piese de schimb disponibile prin referință produs

Întrebări frecvente - GLL 3-80 G Professional BOSCH

Cum se pornește GLL 3-80 G ?

Puneți comutatorul Pornire/Oprire (4) în poziția « ON ». Aparatul proiectează apoi o linie laser orizontală prin fereastra superioară. Nu îndreptați niciodată fasciculul către persoane sau animale.

Ce tip de baterii să folosiți ?

Utilizați baterii alcaline cu mangan de tip LR6 (AA). Introduceți-le în adaptorul de baterii (8) respectând polaritatea. Înlocuiți întotdeauna toate bateriile în același timp și utilizați baterii de aceeași marcă și capacitate.

Cum se încarcă bateria litiu-ion ?

Deschideți capacul de protecție al prizei USB Type-C® (11). Conectați un încărcător de rețea USB (5 V, min. 2 A) prin cablul USB (26). Încărcarea este optimă între +10 °C și +35 °C. Indicatorul (10) este galben în timpul încărcării și verde când bateria este plină.

Ce trebuie făcut dacă liniile laser clipesc rapid ?

O clipire rapidă indică faptul că aparatul este în mod înclinare deoarece autonivelarea nu este posibilă (înclinare > ±4°). Așezați aparatul orizontal pe o suprafață stabilă pentru a reveni la modul de nivelare automată. Liniile vor înceta să clipească odată ce sunt la nivel.

Cum se verifică precizia de nivelare ?

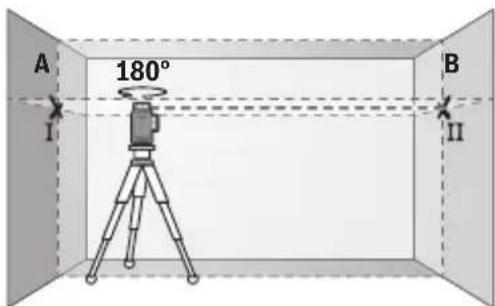

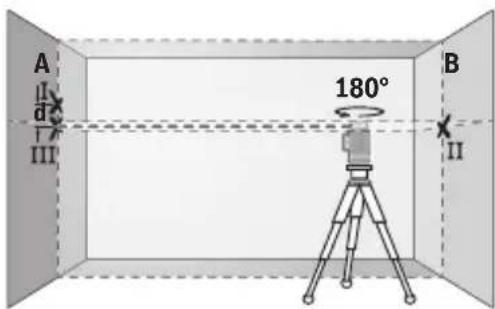

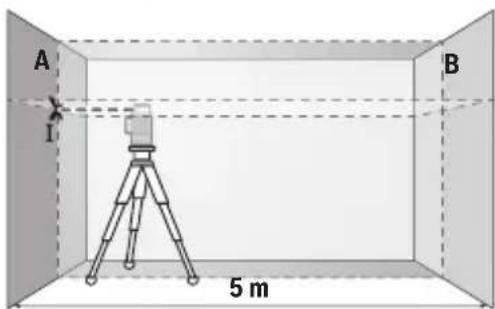

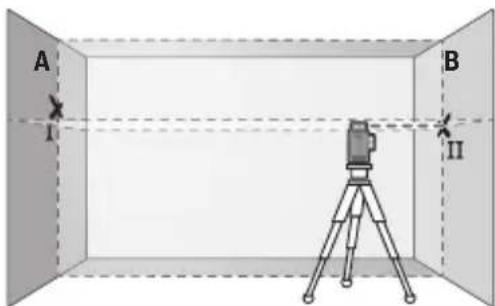

Efectuați verificarea preciziei orizontale pe 5 m între doi pereți (procedură descrisă în manual). Abaterea maximă admisă este de ±0,3 mm/m. Pentru liniile verticale, utilizați o ușă și măsurați deviația. Dacă abaterea este prea mare, trimiteți aparatul la un service Bosch.

Ce accesorii sunt compatibile ?

Accesorii recomandate: suport de fixare LB 10, clemă de tavan DK 20, suport universal, țintă laser, ochelari de vedere laser, celulă de recepție laser LR 7, trepied, tijă telescopică, cablu USB, husă de protecție și cutie. Unele se vând separat.

Cum se utilizează celula de recepție laser ?

În condiții de luminozitate dificile sau pe distanțe lungi, celula de recepție (23) permite localizarea liniilor laser. Este compatibilă în toate modurile de funcționare. Plasați-o pe linia laser pentru a detecta fasciculul.

Cum se dezactivează oprirea automată ?

Când aparatul este pornit, țineți apăsată una dintre tastele Mod de funcționare laser (1) timp de cel puțin 3 secunde. Liniile laser clipesc scurt pentru a confirma dezactivarea. Pentru a reactiva, opriți și apoi porniți aparatul.

Cum se curăță și se întreține aparatul ?

Curățați aparatul cu o cârpă moale și umedă. Nu utilizați detergenți sau solvenți. Curățați regulat zona din jurul ieșirii fasciculului laser. Depozitați aparatul în husa sa de protecție (27) sau în cutie (28) când nu este utilizat.

Ce trebuie făcut în caz de defecțiune ?

Consultați mai întâi manualul. Dacă problema persistă, contactați serviciul Bosch. În Franța, puteți utiliza formularul de retur online pe www.bosch-pt.fr sau sunați la 09 70 82 12 26. Pentru reparații, trimiteți aparatul în husa sa de protecție.

MANUAL DE UTILIZARE GLL 3-80 G Professional BOSCH

Română.... Pagina 360

Instrucțiuni de siguranță

Citiți și respectați toate instrucțiunile pentru a putea nepericulos și sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAȚI ÎN CONDIȚII OPLTIME PREZENTELE INSTRUCTIUNI ȘI TRANSMITEȚI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

• Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
  Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).
  În cazul în care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
▶ Nu aduceți modificări echipamentului laser.
▶ Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.
Nu folosi ochelarii pentru laser (accesorii) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.

Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
▶ Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înșile.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.
▶ Nu modifica și nu deschide accumulatorul. Există pericolul de scurtcircuit.
În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irta căile respiratorii.
În cazul utilizării necorespunzătoare sau al unui accumulator deteriorat, din accumulator se poate scurge lichid inflamabil. Evitați contactul cu acesta. În cazul contactului accidental, clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați de asemenea un medic. Lichidul scurs din accumulator poate cauza iritații ale pielii sau arsuri.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
▶ Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele accumulatorului poate duce la arsuri sau incendiu.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
Încărcăți accumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip poate lua foc atunci când este folosit pentru încărcarea altor acumulatori decât cei prevăzuți pentru acesta.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

362 | Română

Nu aduce accesoriiile magnetice în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Câmpul generat de magnetii accesoriiilor poate perturba funcționarea implanturilor sau aparatelor medicale.

▶ Tineți accesoriiile magnetice la distanță față de suporturile magnetice de date și de dispositivele sensibile la câmpurile magnetice. Prin acțiunea magneților accesoriiilor se poate ajunge la pierderi ireversibile de date.

Descrierea produsului și a performanțelor sale

Țineți cont de ilustrațiile din secțiunea anterioară a instructiunilor de utilizare.

Utilizarea conform destinației

Aparatul de măsură este destinat proiectării și verificării de linii orizontale și verticale. Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.

Acest produs este un produs laser destinat consumatorilor și este în conformitate cu standardul EN 50689.

Componentele illustrate

Numerotarea componentelor ilustrate se referă la schița aparatului de măsură de la pagina grafică.

(1) Buton pentru modul de funcționare Laser
(2) Tastă pentru modul de economisire a energiei
(3) Indicator al nivelului de încărcare a accumulatorului/bateriilor
(4) Buton de pornire/oprire
(5) Orificiu de ieşire a liniei laser
(6) Plăcuță de avertizare laser
(7) Sistem de blocare rotativ pentru accumulatorul litiu-ion/adaptorul pentru baterii
(8) Adaptor pentru baterii
(9) Acumulator litiu-ion ^4
(10) Indicator de încărcare a accumulatorului litiu-ion ^a)
(11) Port USB Type-C ^®a)b
(12) Număr de serie

(13) Orificiu de 1/4" de prindere pe stativ
(14) Orificiu de 5/8" de prindere pe stativ
(15) Suport (LB 10) ^a)
(16) Magnet ^a)
(17) Šurubul de 1/4" al suportului ^a)
(18) Orificiul pentru şurub al suportului ^a)
(19) Clemă de prindere pe tavan (DK 20) ^a)
(20) Suport universal ^a)
(21) Panou de vizare laser ^a)
(22) Ochelari pentru laser ^a)
(23) Receptor laser ^a)
(24) Stativ ^a)
(25) Tijă telescopică ^a)
(26) Cablu USB ^a)
(27) Husă de protectie ^a)
(28) Valiză ^a)

a) Acest accesoriu nu este inclus în pachetul de livrare standard.

b) USB Type-C® și USB-C® sunt mărci comerciale ale USB Implementers Forum.

Date tehnice

Nivelă laser cu linii GLL 80-33 G
Număr de identificare	3 601 K65 5..
Domeniu de lucru (rază)A)
– Standard 30 m
– cu receptor laser 5–80 m
Precizie de nivelareB)C)D)	±0,3 mm/m
Domeniu de autonivelare ±4°
Timp de nivelare < 4 s
Temperatură de funcționare –10 °C ... +40 °C
Temperatură de depozitare (fără accumulator litiu-ion) –20 °C ... +70 °C
Înălțime maximă de lucru deasupra înălțimii de referință 2000 m

Bosch Power Tools 1 609 92A 9B3 | (08.05.2024)

364 | Română

Nivelă laser cu linii GLL 80-33 G

Umiditate atmosferică relativă maximă. 90%
Gradul de murdărie conform IEC 61010-1 2	E)
Clasa laser 2
Tip laser < 10 mW, 500–540 nm
C_6 10
Divergență 50 × 10 mrad (unghi de	360 de grade)
Durată minimă impuls 1/10000 s
Frecvența impulsurilor 10 kHz
Receptor laser compatibil LR 7
Orificiu de prindere pe stativ 1/4", 5/8"
Alimentare cu energie electrică
- Acumulator litiu-ion 3,7 V
- Baterii alcaline cu mangan (cu adaptor pentru baterii) 4 × 1,5 V LR6 (AA)
Durată de funcționare cu 3 linii laser
- cu accumulator litiu-ion 5 h
- cu baterii alcaline cu mangan 5 h
Greutate ^F)	0,93 kg
Dimensiuni (lungime × lățime × înălțime)	144 × 89 × 139 mm
Tip de protecție	IP65
Acumulator litiu-ion (accesorii)	BA 3.7V 3.0Ah XL
Număr de identificare	1 600 A03 1FZ
Port de încărcare	USB Type-C®
Cablu USB Type-C® recomandat	1 600 A03 4XE
Tensiune nominală	3,7 V =
Capacitate	3,0 Ah
Temperatură ambientală recomandată în timpul încărcării	+10 °C ... +35 °C
Temperatură ambientală admisă pe perioada depozitării	-10 °C ... +45 °C
Alimentator

Nivelă laser cu linii GLL 80-33 G

Tensiune de ieşire 5,0 V	==
Curent minim de ieşire 2 A

A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiații solare).
B) Valabil la cele patru puncte de încrucisare orizontale.
C) Valorile specificate presupun condiții de mediu normale până la favorabile (de exemplu, fără vibrații, fără ceață, fără fum, fără expunerea directă la radiații solare). După variații puternice de temperatură pot apărea abateri de la precizie.
D) În cazul unui domeniu maxim de autonivelare, se poate lua suplimentar în calcul o abatere de ±0,1 mm/m.
E) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.
F) Greutate fără acumulatorul litiu-ion/adaptorul pentru baterii/baterii Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (12) de pe plăcuța cu date tehnice.

Alimentarea cu energie electrică a aparatului de măsură

Aparatul de măsură poate funcționa cu un accumulator litiu-ion Bosch (9) sau cu baterii uzuale în adaptorul pentru baterii (8).

Observație: Nu depozita niciodată aparatul de măsură fără accumulatorul litiu-ion (9) montat sau fără adaptorul pentru baterii (8), în special în medii cu praf sau umede.

Pentru functionarea aparatului de măsură se recomandă utilizarea de baterii alcaline.

Introdu bateriile în adaptorul pentru baterii (8). Respectă polaritatea corectă conform schiței de pe partea interioară a adaptorului pentru baterii.

Înlocuiți întotdeauna toate bateriile în același timp. Folosiți numai baterii de aceeași marcă și capacitate.

Introdu adaptorul pentru baterii (8) în aparatul de măsură și rotește sistemul de blocare rotativ (7), astfel încât să poți închide prin rabatare ochetul de pe adaptorul pentru baterii.

Pentru extragerea adaptorului pentru baterii (8), deschide prin rabatare ochetul sistemului de blocare rotativ (7) și rotește-l la 90°. Scoate adaptorul pentru baterii din aparatul de măsură.

Scoate bateriile din aparatul de măsură atunci când urmează să nu-l folosești pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate în interiorul aparatului de măsură, bateriile se pot coroda.

Functionarea cu accumulator litiu-ion

Montarea/Înlocuirea accumulatorului litiu-ion

Introdu accumulatorul litiu-ion (9) în aparatul de măsură și rotește sistemul de blocare rotativ (7), astfel încât să poți închide prin rabatare ochetul de pe accumulatorul litiu-ion.

Pentru extragerea accumulatorului litiu-ion (9), deschide prin rabatare ochetul sistemului de blocare rotativ (7) și rotește-l la 90°. Scoate accumulatorul litiu-ion din aparatul de măsură.

Încărcarea accumulatorului litiu-ion

▶ Pentru încărcare, utilizează numai un cablu de rețea USB cu o tensiune de ieșire și un curent minim de ieșire care corespund cerințelor din capitolul „Date tehnice”. Tine cont de instrucțiunile de utilizare a cablului de rețea USB.
▶ Atenție la tensiunea din rețeaua de alimentare cu energie electrică! Tensiunea sursei electrice trebuie să coincidă cu datele de pe plăcuța cu date tehnice a alimentatorului.
Încarcă accumulatorul numai prin intermediul portului USB, la temperaturi ambiante cuprinse între +10 °C și +35 °C. Încărcarea la temperaturi din afara intervalului de temperatură menționat poate duce la deteriorarea accumulatorului sau poate crește pericolul de incendiu.

Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Deschide capacul portului USB Type-C® (11). Conectează portul USB la un alimentator USB prin intermediul cablului USB (26). Racordează alimentatorul USB la rețeaua de alimentare cu energie electrică.

Culoarea indicatorului de încărcare (10) Semnificație

Galben Acumulatorul litiu-ion este în curs de încărcare.

Verde Acumulatorul litiu-ion este încărcat complet.

Roşu Tensiunea de încărcare sau curentul de încărcare nu este adecvat/ă.

După încheierea procesului de încărcare, scoate cablul USB (26). Închide capacul portului USB Type-C® (11), pentru a-l proteja împotriva prafului și stropilor de apă.

Modul de economisire a energiei

Pentru a economisi energie, poți reduce luminozitatea liniilor laser. Pentru aceasta, apasă tasta pentru modul de economisire a energiei (2). Activarea modului de economisire a energiei este indicat prin aprinderea tastei pentru modul de economisire a energiei. Pentru dezactivarea modului de economisire a energiei, apasă din nou tasta pentru modul de economisire a energiei (2), până când aceasta se stinge.

Indicator al nivelului de încărcare

Indicatorul nivelului de încărcare (3) prezintă nivelul actual de încărcare a accumulatorului litiu-ion sau a bateriilor, în timp ce aparatul de măsură este pornit.

Când acumulatorul litiu-ion sau bateriile sunt descărcate, luminozitatea liniilor laser se reduce lent.

Dacă accumulatorul litiu-ion sau bateriile sunt aproape descărcate, indicatorul nivelului de încărcare (3) se aprinde intermitent în mod permanent. Liniile laser se aprind intermitent timp de 5 secunde la fiecare 5 minute.

Dacă accumulatorul litiu-ion sau bateriile s-au descărcat, liniile laser și indicatorul nivelului de încărcare (3) se mai aprind intermitent încă o dată, iar apoi aparatul de măsură se deconectează.

Functionarea

Punerea în funcțiune

▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.
Nu expune aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsa pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, lasă aparatul de măsură mai întâi să se stabilizeze și, înainte de reutilizarea acestuia, efectuează întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 370). În cazul temperaturilor extreme sau al variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.
Evitați șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de

368 | Română

reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 370).

▶ Deconectați aparatul de măsură atunci când îl transportați. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mișcări ample.

Conectarea/Deconectarea

Pentru conectarea aparatului de măsură, împinge butonul de pornire/oprire (4) în poziția ON. Imediat după conectare, aparatul de măsură emite o linie laser prin orificiul de ieșire din partea superioară (5).

Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

Pentru deconectarea aparatului de măsură, împinge comutatorul de pornire/oprire (4) în poziția OFF. La deconectare, pendulul va fi blocat.

Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser.

Dacă temperatura aparatului de măsură se apropie de temperatura de lucru maximă admisă, luminozitatea liniilor laser scade lent.

În cazul depășirii temperaturii de funcționare maxime admise, liniile laser se aprind intermitent în cadență rapidă, iar apoi aparatul de măsură se deconectează. După răcire, aparatul de măsură este din nou gata de funcționare și poate fi reconectat.

Dezactivarea funcției de deconectare automată

Dacă timp de aproximativ 120 de minute nu este apăsată nicio tastă a aparatului de măsură, acesta se deconectează automat pentru a proteja accumulatorii, respectiv bateriile.

Pentru a reconecta aparatul de măsură după deconectarea automată, poți împinge butonul de pornire/oprire (4) mai întâi în poziția OFF, iar apoi poți reconecta aparatul de măsură sau poți apăsa unul dintre butoanele pentru modul de funcționare Laser (1).

Pentru a dezactiva deconectarea automată, menține apăsat (cu aparatul de măsură conectat) unul dintre butoanele pentru modul de funcționare Laser (1) timp de cel puțin 3 s. După dezactivarea funcției de deconectare automată, fasciculele laser se aprind intermitent și scurt în semn de confirmare.

Pentru a activa funcția de deconectare automată, deconectați și conectați din nou aparatul de măsură.

Modurile de functionare

Aparatul de măsură poate genera o linie laser orizontală și două linii laser verticale.

După conectarea aparatului de măsură, este activată linia laser orizontală.

Poți activa și dezactiva liniile laser independent unele de celelalte. În acest scop, apasă tasta modului de funcționare Laser (1) corespunzător liniei laser.

Astfel, toate modurile de funcționare sunt posibile atât cu nivelarea automată, cât și cu funcționarea în poziție înclinată.

Toate modurile de funcționare sunt adecvate pentru funcționarea cu receptorul laser (23).

Nivelarea automată

În timpul funcționării, aparatul de măsură monitorizează în permanență poziția. La configurarea în cadrul domeniului de autonivelare de la ±4°, acesta funcționează cu nivelarea automată. În afara domeniului de autonivelare, acesta comută automat la funcționarea în poziție înclinată.

Lucrul cu sistemul de nivelare automată

Aşază aparatul de măsură pe o suprafață orizontală, fermă și fixează-l pe suport (15) sau pe stativ (24).

Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Atât timp cât fasciculele laser se aprind fix, aparatul de măsură este nivelat.

Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafață de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziția orizontală, liniile laser se aprind intermitent mai întâi timp de 2 secunde în cadență rapidă, iar apoi repetitiv, la fiecare 5 secunde, în cadență rapidă. Aparatul de măsură se află în funcționarea în poziție înclinată.

Pentru mai multe aplicații cu nivelarea automată, așază aparatul de măsură în poziție orizontală și așteaptă ca acesta să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, fasciculele laser se vor aprinde permanent.

În caz de trepidații sau schimbări de poziție în timpul funcționării, aparatul de măsură se nivelează din nou în mod automat. După nivelare, verificați poziția fasciculelor laser în raport cu punctele de referință, pentru a evita erorile datorate deplasării aparatului de măsură.

Lucrul cu funcționarea în poziție încinată

Aşază aparatul de măsură pe o suprafață înclinată. În cazul lucrului cu funcționarea în poziție înclinată, liniile laser se aprind intermitent mai întâi timp de 2 secunde în cadență rapidă, iar apoi repetitiv, la fiecare 5 secunde, în cadență rapidă.

370 | Română

În funcționarea în poziție înclinată, liniile laser nu mai sunt nivelate și nu vor mai fi neapărat perpendicularare unele în raport cu celelalte.

Verificarea preciziei aparatului de măsură

Influentele asupra preciziei

Cea mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură plecând de la sol în sus pot devia fasciculul laser.

Pentru a minimiza influențele termice cauzate de căldura care se ridică de pe podea, este recomandat ca aparatul de măsură să fie utilizat pe un stativ. În afară de aceasta, așază, pe cât posibil, aparatul de măsură în centrul suprafeței de lucru.

În afară de influențele exterioare, și influențele specifice aparatului (de exemplu, căderi sau șocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificați precizia de nivelare.

Verificați întotdeauna mai întâi precizia de nivelare a liniei laser orizontale, iar apoi precizia de nivelare a liniilor laser verticale.

Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.

Verificarea preciziei de nivelare în plan orizontal a axei transversale

Pentru verificare, este necesar un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

- Montează aparatul de măsură aproape de peretele A, pe un stativ sau așază-l pe o suprafață fermă, plană. Conectează aparatul de măsură. Activează linia laser orizontală și linia laser verticală frontală din partea din față a aparatului de măsură.

– Îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului în care se intersectează liniile laser pe perete (punctul I).

- Rotiți la 180° aparatul de măsură, lăsați-l să se niveleze și marcați punctul de intersectare a liniilor laser de pe peretele opus B (punctul II).

- Aşezati aparatul de măsură - fără a-l roti - lângă peretele B, conectați-l și lăsați-l să se niveleze.

- Reglați pe înălțime aparatul de măsură (cu ajutorul stativului sau, dacă este necesar, prin sprijinire) astfel încât punctul de intersectare a liniilor laser să se suprapună din nou cu punctul II marcat anterior pe peretele B.

- Rotiți aparatul de măsură la 180°, fără a modifica înălțimea acestuia. Îndreptați-l pe peretele A astfel încât linia laser verticală să se suprapună peste punctul I deja marcat. Lăsați aparat de măsură să se niveleze și marcați punctul de intersectare a liniilor laser pe peretele A (punctul III).

- Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă pe înălțime a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m abaterea maximă admisă este de: 10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

Verificarea preciziei de nivelare a liniilor verticale

Pentru verificare, aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii, să existe câte un loc de cel puțin 2,5 m.

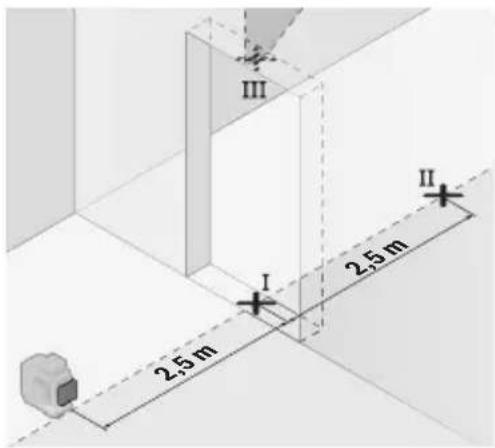

– Aşază aparatul de măsură la o distanță de 2,5 m față de golul de ușă, pe o suprafață fermă, plană (nu pe un stativ). Conectează aparatul de măsură și activează linia laser

372 | Română

verticală frontală din partea din față a aparatului de măsură. Îndreaptă linia laser spre golul de ușă și lasă aparatul de măsură să se niveleze.

- Marcați mijlocul liniei laser verticale pe partea inferioară a golului de ușă (punctul I), la o distanță de 5 m față de celelalte laturi ale golului de ușă, (punctul II), precum și pe marginea superioară a golului de ușă (punctul III).

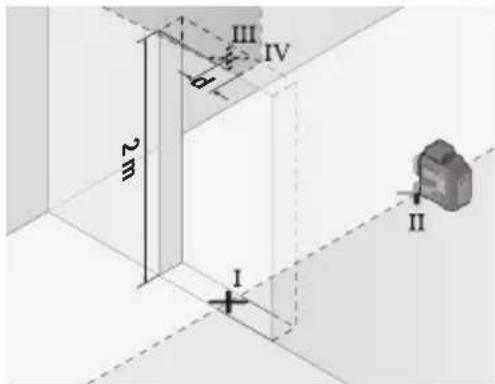

- Rotiți aparatul de măsură la 180° și reglați-l pe partea cealaltă a golului de ușă direct sub punctul II. Lăsați aparatul de măsură să se niveleze și îndreptați linia laser verticală astfel încât mijlocul acesteia să traverseze exact punctele I și II.

• Marcați ca punct IV mijlocul liniei laser de pe muchia superioară a golului de ușă.
• Diferența d dintre punctele III și IV marcate reprezintă abaterea efectivă a aparatului de măsură pe verticală.
• Măsurati înălțimea golului de ușă.
  Repetă procesul de măsurare pentru a doua linie laser verticală. Pentru aceasta, activează linia laser verticală laterală din lateralul aparatului de măsură și rotește la 90° aparatul de măsură înainte de a începe procesul de măsurare.

Abaterea maximă admisă se calculează după cum urmează:

dublul înălțimii golului de ușă × 0,3 mm/m

De exemplu: La o înălțime de 2 m a golului de ușă, abaterea maximă trebuie să fie de 2 × 2 m × ±0,3 mm/m = ±1,2 mm. În consecință, între punctele III și IV trebuie să existe o diferență de cel mult 1,2 mm.

Instrucțiuni de lucru

▶ Utilizați întotdeauna numai mijlocul liniei laser pentru a efectua marcaje. Lățimea liniei laser se modifică odată cu distanța.

Lucrul cu suportul LB 10 (accesoriu) (consultă imaginile A-D)

Cu ajutorul suportului (15) poți fixa aparatul de măsură pe suprafețe verticale sau pe materiale magnetizabile. În combinație cu clema de prindere pe tavan (19), aparatul de măsură poate fi aliniat și pe înălțime.

Aşază aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (13) pe şurubul de 1/4" (17) al suportului și înșurubează-l ferm.

Posibilități de fixare a suportului (15):

• cu un şurub de fixare uzual prin orificiul pentru şurub (18) pe un suport din lemn (consultă imaginea B),
• cu magnetii (16) pe materiale magnetizabile (consultă imaginea C),
• cu clema de prindere pe tavan (19) pe o șipcă pentru tavan (consultă imaginea D).
  ▶ Atunci când fixezi accesoriiul pe suprafete, ține degetele la distanță de partea posterioară a accesoriiului magnetic. Îți poți prinde degetele din cauza forței de tracțiune puternice a magnetilor.

Aliniază grosier suportul (15) înainte de a conecta aparatul de măsură.

Lucrul cu panoul de vizare laser (accesoriu)

Panoul de vizare laser (21) optimizează vizibilitatea fasciculului laser în caz de condiții nefavorabile și de distanțe mari.

Suprafața reflectorizantă a panoului de vizare laser (21) optimizează vizibilitatea liniei laser, iar suprafața transparentă permite vizualizarea liniei laser chiar și din partea posterioară a panoului de vizare laser.

Lucrul cu stativul (accesoriu)

Stativul este un suport de măsurare stabil, cu înălțime reglabilă. Puneți aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (13) pe filetul stativului (24) sau pe filetul unui stativ foto uzual din comerț. Pentru fixarea pe un stativ pentru construcții uzual, utilizați orificiul de 5/8" de prindere pe stativ (14). Fixați prin înșurubare aparatul de măsură cu şurubul de fixare al stativului.

Înainte de a conecta aparatul de măsură, aliniați brut stativul.

Fixarea cu suportul universal (accesoriu) (consultă imaginea F)

Cu ajutorul suportului universal (20) puteți fixa aparatul de măsură, de exemplu, pe suprafețe verticale sau pe materiale magnetizabile. Suportul universal este adecvat și ca stativ de podea și facilitează reglarea pe înălțime a aparatului de măsură.

374 | Română

Atunci când fixezi accesoriiul pe suprafețe, ține degetele la distanță de partea posterioară a accesoriiului magnetic. Îți poți prinde degetele din cauza forței de tracțiune puternice a magnetilor.

Aliniați brut suportul universal (20) înainte de a porni aparatul de măsură.

Lucrul cu receptorul laser (accesoriu) (consultă imaginea F)

În condiții de luminozitate nefavorabilă (mediu iluminat puternic, expunerea directă la radiații solare) și la distanțe mai mari, pentru mai bună detectare a liniilor laser, utilizează receptorul laser (23).

Toate modurile de funcționare sunt adecvate pentru funcționarea cu receptorul laser (23).

Ochelari pentru laser (accesoriu)

Ochelarii pentru laser filtrează lumina ambiantă. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului.

▶ Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.

Nu folosi ochelarii pentru laser (accesorii) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protectie UV completă și reduc percepția culorilor.

Exemple de lucru (consultați imaginile E–J)

Pentru exemple privind posibilitățile de utilizare a aparatului de măsură, consultați paginile grafice.

Întreținere și service

Întreținerea și curățarea

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundați aparatul de măsură în apă sau în alte lichide.

Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenti sau solventi.

Curățați cu regularitate mai ales suprafețele din jurul orificiului de ieșire a laserului și aveți grijă să îndepărtați scamele.

Depozitează și transportă aparatul de măsură numai în geanta de protecție (27), respectiv în valiză (28).

Pentru reparații, expediază aparatul de măsură în geanta de protecție (27), respectiv în valiză (28).

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Acumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restricții de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată

376 | Български

deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminarea

Aparatele de măsură, accumulatorii/bateriile, accesoriiile și ambalajele trebuie să fie predate la un centru de reciclare.

Nu aruncați aparatele de măsură și bateriile în gunoiul menajer!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/ defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 375).

Български

▶ Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară pat no liela attăluma.
