Termék típusa	Vonalas lézer
Márka	Bosch
Modell	GLL 3-80 G Professional
Méretek (H × Sz × M)	144 × 89 × 139 mm
Súly (akkumulátor nélkül)	0,93 kg
Tápellátás	Lítium-ion akkumulátor 3,7 V vagy 4 AA elem (adapteren keresztül)
Üzemidő (3 vonal)	5 óra (akkumulátorral vagy elemekkel)
Lézerosztály	2. osztály
Lézer teljesítmény	< 10 mW, 500-540 nm
Standard hatótáv	30 m
Hatótáv vevőcellával	5-80 m
Szintezési pontosság	±0,3 mm/m
Önszintezési tartomány	±4°
Szintezési idő	< 4 s
Működési módok	Vízszintes vonal és 2 függőleges vonal, döntés mód
Speciális funkciók	Energiatakarékos mód, állítható automatikus kikapcsolás, döntés funkció
Üzemi hőmérséklet	-10 °C és +40 °C között
Védettségi fokozat	IP65
Karbantartás és tisztítás	Puha, nedves ruhával tisztítsa; ne használjon oldószereket; tárolja a tokban
Biztonság	Ne nézzen a sugárba; kerülje a szemmel való érintkezést; tartsa be a lézeres előírásokat
Pótalkatrészek és javíthatóság	Bosch vevőszolgálat; pótalkatrészek elérhetők a termék referenciaszámával

Gyakran ismételt kérdések - GLL 3-80 G Professional BOSCH

Hogyan kapcsoljuk be a GLL 3-80 G-t?

Állítsa a Be/Ki kapcsolót (4) 'ON' állásba. A készülék ekkor egy vízszintes lézervonalat vetít a felső ablakon keresztül. Soha ne irányítsa a sugarat emberekre vagy állatokra.

Milyen típusú elemeket használjunk?

Használjon LR6 (AA) típusú alkáli-mangán elemeket. Helyezze be őket az elem adapterbe (8) a polaritás betartásával. Mindig cserélje ki az összes elemet egyszerre, és azonos márkájú és kapacitású elemeket használjon.

Hogyan töltsük fel a lítium-ion akkumulátort?

Nyissa ki az USB Type-C® csatlakozó (11) védőfedelét. Csatlakoztasson egy USB hálózati töltőt (5 V, min. 2 A) az USB kábelen (26) keresztül. A töltés optimális +10 °C és +35 °C között. A jelző (10) töltés közben sárga, teljesen feltöltve zöld.

Mit tegyünk, ha a lézervonalak gyorsan villognak?

A gyors villogás azt jelzi, hogy a készülék döntés módban van, mert az önszintezés nem lehetséges (döntés > ±4°). Helyezze a készüléket vízszintesen egy stabil felületre, hogy visszatérjen automatikus szintezési módba. A vonalak a szintezés után abbahagyják a villogást.

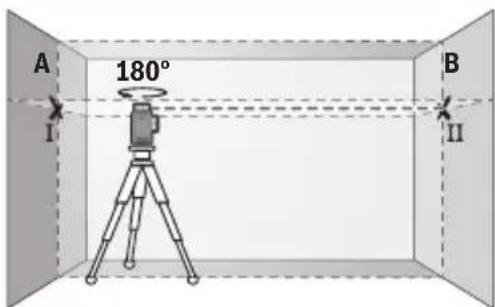

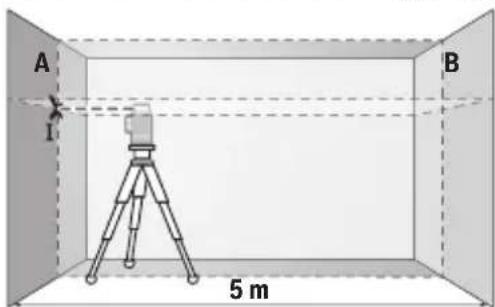

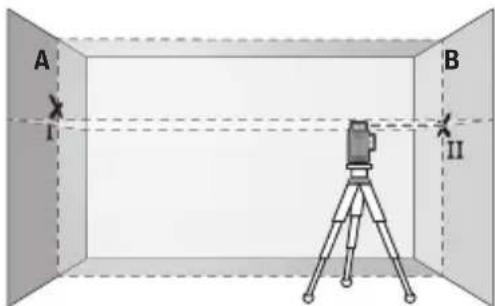

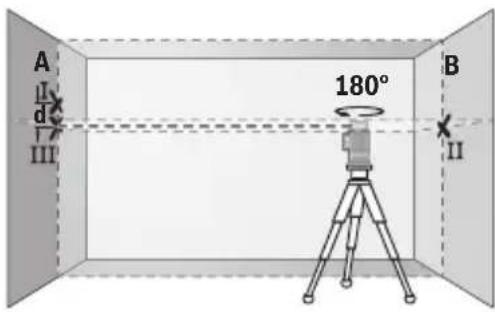

Hogyan ellenőrizzük a szintezési pontosságot?

Végezze el a vízszintes pontosság ellenőrzését 5 m távolságon két fal között (az eljárás a használati utasításban található). A megengedett maximális eltérés ±0,3 mm/m. Függőleges vonalak esetén használjon ajtónyílást és mérje meg az eltérést. Ha az eltérés túl nagy, javíttassa meg a készüléket egy Bosch szervizzel.

Milyen tartozékok kompatibilisek?

Ajánlott tartozékok: rögzítő tartó LB 10, mennyezeti bilincs DK 20, univerzális tartó, lézer célzó, lézer szemüveg, lézer vevőcella LR 7, állvány, teleszkópos rúd, USB kábel, védőtok és tárolódoboz. Néhány külön kapható.

Hogyan használjuk a lézer vevőcellát?

Nehéz fényviszonyok vagy nagy távolságok esetén a vevőcella (23) lehetővé teszi a lézervonalak lokalizálását. Minden működési módban kompatibilis. Helyezze a lézervonalra a sugár érzékeléséhez.

Hogyan kapcsoljuk ki az automatikus kikapcsolást?

Amikor a készülék be van kapcsolva, tartsa lenyomva az egyik Lézer üzemmód gombot (1) legalább 3 másodpercig. A lézervonalak röviden villognak a kikapcsolás megerősítéséhez. Újraaktiváláshoz kapcsolja ki, majd be a készüléket.

Hogyan tisztítsuk és tartsuk karban a készüléket?

Tisztítsa a készüléket puha, nedves ruhával. Ne használjon tisztítószereket vagy oldószereket. Rendszeresen tisztítsa a lézernyaláb kilépőnyílásának környékét. Tárolja a készüléket a védőtokban (27) vagy a tárolódobozban (28), ha nem használja.

Mit tegyünk hibás működés esetén?

Először olvassa el a használati utasítást. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Bosch vevőszolgálattal. Franciaországban használhatja az online visszaküldési űrlapot a www.bosch-pt.fr oldalon, vagy hívja a 09 70 82 12 26 számot. Javítás esetén küldje vissza a készüléket a védőtokban.

HASZNÁLATI ÚTMUTATÓ GLL 3-80 G Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 270

Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a méröműszert. Ha a méröműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a méröműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a méröműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.

Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülések-hez vezethet.
A mérőműszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérőműszernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragaszsza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.

Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.
▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berendezés maradjon.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gözőket meggyújthatják.
▶ Ne módosítsa és nyissa fel az akkumulátort. Ekkor fennáll a rövidzárlat veszélye.
Az akkumulátorok megrongálódása vagy szakszerütlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
Hibás alkalmazás vagy megrongálódott akkumulátor esetén az akkumulátorból gyúlékony folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tűzet okozhat.
▶ Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
▶ Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.

272 | Magyar

Ne vigye a mágneses tartozékokat implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe. A tartozékok mágnesei egy mágneses mezőt hoznak létre, amely negatív befolyással lehet az implantátumok vagy orvosi készülékek működésére.

Tartsa távol a mágneses tartozékokat a mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A tartozékok mágneeseinek hatása visszafordíthatatlan adatveszteségekhez vezethet.

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

A mérőműszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szolgál.

A mérőműszer mind zárt helyiségekben, mind a szabadban használható.

Ez az EN 50689 szabványnak megfelelő termék kiskereskedelemben kapható lézergyártmány.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.

(1) Lézer üzemmód gomb
(2) Energiatakarékos üzemmód gomb
(3) Akkumulátor/elem töltöttségi szintje kijelzés
(4) Be-/kikapcsoló
(5) Lézersugár kilépő nyílása
(6) Lézerre figyelmeztető tábla
(7) Li-ion akkumulátoregység/elemadapter csavaros zárja
(8) Elemadapter
(9) Lítium-ion akkumulátor ^a)
(10) A lítium-ion akkumulátor töltöttségiállapot-kijelzője ^a)
(11) USB Type-C® hüvely ^a)b)
(12) Sorozatszám

Magyar | 273

(13) 1/4"-os állványmenet
(14) 5/8"-os állványmenet
(15) Tartó (LB 10) ^a)
(16) Mágnes ^a)
(17) A tartó 1/4"-csavarja ^a)
(18) A tartó csavarnyílása ^a)
(19) Mennyezeti kapocs (DK 20) ^a)
(20) Univerzális tartó ^a)
(21) Lézer-céltábla ^a)
(22) Lézerszemüveg ^a)
(23) Lézervevő ^a)
(24) Müszerállvány ^a)
(25) Teleszkópos rúd ^a)
(26) USB-kábel ^a)
(27) Védőtáska ^a)
(28) Koffer ^a)

a) Ez a tartozék nem része a standard szállítási terjedelemnek.
b) USB Type-C® és USB-C® az USB Implementers Forum áruvédjegyei.
Müszaki adatok

Vonalas lézer GLL 80-33 G
Cikkszám	3 601 K65 5..
Munkaterület (sugár)A)
- Standard 30 m
- Lézervevővel 5–80 m
Szintezési pontosságB)C)D)	±0,3 mm/m
Önszintezési tartomány ±4°
Szintezési idő < 4 s
Üzemi hömérséklet -10 °C ... +40 °C
Tárolási hömérséklet (Li-ion akkumulátoregység nélkül) -20 °C ... +70 °C

274 | Magyar

Vonalas lézer GLL 80-33 G

Max. használati magasság a vonatkoztatási magasság fe-lett	2000 m
Relatív páratartalom max. 90 %
Szennyezettségi fok az IEC 61010-1 szerint 2	E)
Lézerosztály 2
A lézer típusa < 10 mW, 500–540 nm
C_6 10
Eltérés 50 × 10 mrad (teljes szög)
A legrövidebb impulzushossz 1/10000 s
Pulzusfrekvencia 10 kHz
Kompatibilis lézervevő LR 7
Állványmenet 1/4", 5/8"
Energiaellátás
– Lítium-ion akkumulátor 3,7 V
– Alkáli-mangán elemek (akkuadapterrel) 4 × 1,5 V LR6 (AA)
Üzemidő 3 lézervonallal
– lítium-ion akkumulátorral 5 h
– alkáli-mangán elemekkel 5 h
SúlyF)	0,93 kg
Méretek (hosszúság × szélesség × magasság)	144 × 89 × 139 mm
Védelmi osztály	IP65
Lítium-ion akkumulátor (tartozék)	BA 3.7V 3.0Ah XL
Cikkszám	1 600 A03 1FZ
Töltőcsatlakozó	USB Type-C®
Javasolt USB Type-C® kábel	1 600 A03 4XE
Névleges feszültség 3,7 V	==
Kapacitás	3,0 Ah
Javasolt környezeti hömérséklet a töltés során	+10 °C ... +35 °C
Megengedett környezeti hömérséklet a tárolás során	-10 °C ... +45 °C

Vonalas lézer GLL 80-33 G

Dugaszolható hálózati tápegység

Kimeneti feszültség 5,0 V	—
Kimeneti áram minimum 2 A

A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.

B) Ez a négy vízszintes keresztezési pontban érvényes.

C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hömérsékletingadozások után a pontosság eltérhet a megadott értékektől.

D) Ezen felül maximális önszintezési tartomány esetén ±0,1 mm/m eltérésre lehet számítani.

E) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.

F) Tömeg Li-ion akkumulátor/elemadapter/elemek nélkül A mérőműszerét a típustáblán található (12) gyári számmal lehet egyértelműen azonosítani.

A mérömüszer energiaellátása

A mérőműszer Bosch Li-ion akkumulátorral (9) vagy elemadapter (8) segítségével a ke-reskedelemben kapható elemekkel üzemeltethető.

Megjegyzés: Soha ne tárolja a méröműszert behelyezett Li-ion akkumulátor (9) vagy elemadapter (8) nélkül, különösen poros vagy nedves környezetben.

Üzemeltetés elemekkel (tartozék)

A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.

Tegye be az elemeket az elemadapterbe (8). A behelyezéskor ügyeljen az elemadapter belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.

Helyezze be az elemadaptertert (8) a mérömüszerbe és forgassa el a csavaros zárat (7) úgy, hogy a szemet az elemadapterre tudja hajtani.

Az elemadapter (8) kivételéhez hajtsa fel a csavaros zár (7) szemét, és fordítsa el 90°-kal. Vegye ki az elemadaptert a mérőműszerből.

▶ Vegye ki az elemeket a mérömüszerböl, ha azt hosszabb ideig nem használja.

Hosszabb ideig történő tárolás esetén az elemek a mérömüszerben korrodálódhatnak.

276 | Magyar

Üzemeltetés lítium-ion akkumulátorral

Lítium-ion akkumulátor behelyezése/cseréje

Helyezze be a Li-ion akkumulátort (9) a mérömüszerbe és forgassa el a csavaros zárat (7) úgy, hogy a szemet a Li-ion akkumulátorra tudja hajtani.

A Li-ion akkumulátor (9) kivételéhez hajtsa fel a csavaros zár (7) szemét, és fordítsa el 90°-kal. Vegye ki a Li-ion akkumulátort a mérömüszerből.

Lítium-ion akkumulátor feltöltése

A töltéshez csak olyan USB-tápegységet használjon, melynek a kimeneti feszültsége és a minimális kimeneti feszültsége megfelel a „Müszaki adatok” fejezetben ismertetett követelményeknek. Vegye ehhez figyelembe az USB-tápegység Üzemeltetési útmutatóját.
- Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a dugaszolható hálózati tápegység típustábláján található adatokkal.
Az akkumulátort csak USB-csatlakozón keresztül, +10 °C és +35 °C közötti környezeti hömérséklet mellett töltse fel. Az ezen hömérséklet-tartományon kívüli hömérsékletek melletti feltöltés megrongálhatja az akkumulátort vagy megnövelheti a tüzveszélyt.

Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.

Nyissa fel az USB Type-C® csatlakozóaljzat (11) fedelét. Csatlakoztassa az USB-aljzatba USB-kábel (26) segítségével az USB-tápegységet. Csatlakoztassa az USB-tápegységet a villamos hálózathoz.

Töltöttségiállapot-kijelző Magyarázat színe (10)

Sárga A lítium-ion akkumulátor töltödik.

Zöld A lítium-ion akkumulátor teljesen fel van töltve.

Piros A töltőfeszültség vagy a töltőáram nem megfelelő.

A töltési folyamat befejezését követően távolítsa el az USB-kábelt (26). Zárja le az USB Type-C® csatlakozóaljzat fedelét (11), hogy megóvja a por és a fröccsenő víz behatolásától.

Energiatakarékos üzemmód

Energiatakarékosság céljából a lézervonalak fényessége csökkenthető. Ehhez nyomja meg az energiatakarékos üzemmód gombját (2). Az energiatakarékos üzemmódot a vilá-

gító energiatakarékos üzemmód gomb jelzi. Az energiatakarékos módból való kilépéshez nyomja meg az energiatakarékos üzemmód gombot (2), amíg az nem világít többé.

Töltésállapot-jelző

A töltöttségkijelzés (3) a bekapcsolt mérömüszeren a Li-ion akkumulátorok, illetve elemek aktuális töltöttségi szintjét jelzi.

Ha a Li-ion akkumulátor, illetve az elemek lemerülnek, a lézervonalak fényereje lassan csökken.

Ha a Li-ion akkumulátor, ill. az elemek szinte teljesen lemerültek, a töltésállapot-jelző (3) tartósan villog. A lézervonalak 5 percenként 5 másodpercig villognak.

Ha a Li-ion akkumulátor, ill. az elemek lemerülnek, a lézervonalak és a töltöttségkijelzés (3) még egyszer felvillan, majd a mérömüszer kikapcsol.

Üzemeltetés

Üzembe helyezés

• Óvja meg a mérömüszert a nedvességtől és a közvetlen napsugárzás behatásától.
  ▶ Ne tegye ki a méröműszert szélsőséges hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja a méröműszert hosszabb ideig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a méröműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a méröműszer pontosságát (lásd „A méröműszer pontosságának ellenőrzése”, Oldal 279).
  Szélsőséges hömérsékletek vagy hömérsékletingadozások esetén a mérőműszer pontossága csökkenhet.
• Óvja meg a mérőműszert a heves lökésektöl és a leeséstöl. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mé-röműszer pontosságának ellenőrzése”, Oldal 279).
  ▶ A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.

Be-/kikapcsolás

A mérőműszer bekapcsolásához tolja a be-/kikapcsolót (4) ON helyzetbe. A mérőműszer a bekapcsolása után azonnal megkezdi a lézersugár kibocsátását a fenti kilépőnyílásból (5).

▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.

278 | Magyar

A mérőműszer kikapcsolásához tolja el a (4) be-/kikapcsolót az OFF helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.

▶ Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.

Ha a hömérséklet közeledik a legmagasabb megengedett üzemi hömérséklethez, a lézervonalak fényereje lassan csökken.

A legmagasabb megengedett hömérséklet túllépése esetén a lézervonalak gyors ütemben villognak, majd a mérőműszer kikapcsol. A lehülés után a mérőműszer ismét üzemkész és be lehet kapcsolni.

A kikapcsolása automatika deaktiválása

Ha a mérőműszeren kb. 120 percig egy gombot sem nyomnak meg, a mérőműszer az akkumulátor, illetve az elemek kímélésére automatikusan kikapcsolásra kerül.

A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a be-/kikapcsolót (4) OFF helyzetbe, majd ismét kapcsolja be a mérőműszert, vagy nyomja meg a lézer üzemmód egyik gombját (1).

A kikapcsoló automatika deaktiválásához tartsa nyomva (bekapcsolt mérömüszer mellett) legalább 3 s-ig a lézer üzemmód egyik gombját (1). Ha a kikapcsoló automatika deaktiválásra került, a lézersugarak ennek nyugtázására röviden felvillannak.

Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert.

Üzemmódok

A mérömüszer egy vízszintes és két függőleges lézervonalat tud előállítani.

A mérőműszer bekapcsolása után a vízszintes lézervonal van bekapcsolva.

Az egyes lézervonalak egymástól függetlenül be- és kikapcsolhatók. Ehhez nyomja meg az adott lézervonalhoz tartozó lézer üzemmód gombot (1).

Valamennyi üzemmódban lehet szintezési automatikával és dőlési funkcióval is dolgozni.

Valamennyi üzemmód alkalmazható a (23) lézer vevőegységgel végzett munkákhoz is.

Szintező automatika

A mérőműszer üzem közben felügyel a saját helyzetére. A ±4° önszintezési tartományon belül történő felállítás esetén a mérőműszer szintezési automatikával működik. Az önszintezési tartományon kívül a mérőműszer automatikusan átkapcsol a dőlési funkcióra.

Munkavégzés szintező automatikával

Állítsa a mérőműszert egy vízszintes, szilárd alátétre, rögzítse azt a (15) tartóra vagy a (24) műszerállványra.

A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézersugarak tartósan világítanak, a mérőműszer szintezése sikerrel befejeződött.

Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mé-röműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak először 2 má-sodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak. A méröműszer a dőlési funkcióban van.

Ha továbbra is a szintezési automatikával akar dolgozni, állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézervonalak folyamatosan kezdenek világítani.

Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket.

Munkavégzés a dölési funkcióval

Állítsa fel a méröműszert egy ferde alapfelületre. A dőlési funkcióval végzett munka során a lézervonalak először 2 másodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak.

A dölési funkció használatakor a lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra.

A mérőműszer pontosságának ellenőrzése

A pontosságot befolyásoló hatások

A legnagyobb befolyást a környezeti hömérséklet gyakorolja a pontosságra. A lézersugarat föleg a padló felett található hömérsékleti különbségek tudják kitéríteni.

A padló felett felemelkedő meleg levegő hatásának minimumra való csökkentéséhez azt javasoljuk, hogy a mérőműszert szerelje egy háromlábú műszerállványra. Ezen felül a mérőműszert lehetőleg a munkafelület közepére állítsa.

A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.

Először mindig a vízszintes lézervonal szintezési pontosságát és utána mindig a függőleges lézervonalak szintezési pontosságát ellenőrizze.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megenge-dett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a méröműszert.

280 | Magyar

A keresztirányú tengely vízszintes szintezési pontosságának ellenőrzése

Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között.

– Szerelje fel a mérőműszert az A fal közelében egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a mérőműszert. Kapcsolja be a vízszintes lézervonalat és a mérőműszer előtti függőleges vonalat.

– Irányítsa a lézert a közeli A falra és várja meg, amíg a mérőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon ke-resztezik egymást (I. pont).

- Forgassa el a méröműszert 180°-kal, várja meg, amíg a méröműszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézervonalak kereszteződési pontját (II. pont).

– Helyezze el a méröműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül.

– Állítsa be úgy a mérőműszre magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervona-lak keresztezési pontja a B falon ponto-san az előbb megjelölt II. pontra essen.

- Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt I. ponton haladjon át. Várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg az A falon a lézervonalak kereszteződési pontját (III. pont).

- A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a mérőműszer tényleges magassági eltérését.

Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés: 10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfel- jebb 3 mm-nek szabad lennie.

A függőleges vonalak szintezési pontosságának ellenőrzése

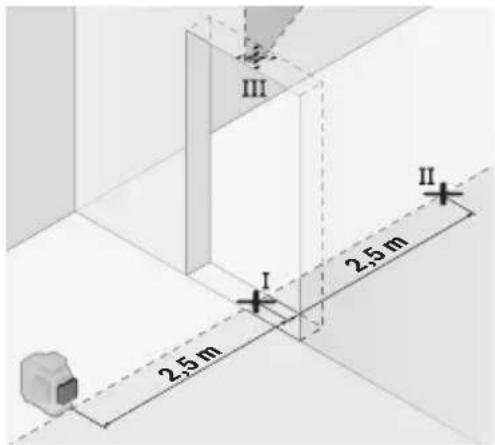

Az ellenőrzéshez egy olyan ajtónyílásra van szükség, amelynél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét oldalán legalább 2,5 m hely áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyilástól 2,5 m távolságra egy szilárd, egyenletes alapra (ne egy műszerállványra). Kapcsolja be a mérőműszert és a mérőműszer előtti függőleges vonalat. Irányítsa a lézervonalat az ajtónyilásra és várja meg, amíg a mérőműszer önszintezése végrehajtásra kerül.

- Jelölje meg a függőleges lézervonal közepén az ajtónyílás padlójánál (I. pont), 5 m távolságban az ajtónyílás másik oldalán (II. pont) valamint az ajtónyílás felso szélén (III. pont).

282 | Magyar

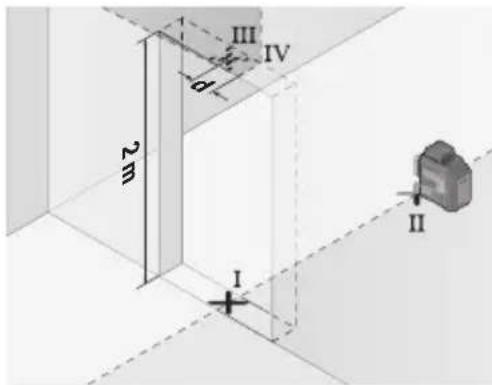

- Forgassa el a mérőműszert 180°-kal és állítsa azt fel az ajtónyílás másik oldalán, közvetlenül a II. pont mögé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a függőleges lézervonalat, hogy a közepe pontosan az I. és II. ponton haladjon át.

– Jelölje meg a lézervonal közepét az ajtónyílás felső szélén IV. pontként.
- A két megjelölt pont, III és IV, különbsége, a d érték megadja a mérőműszer tényleges magassági eltérését.
– Mérje meg az ajtónyílás magasságát.

Ismételje meg a második függőleges lézervonalnál a mérési eljárást. Ehhez kapcsolja be a függőleges lézervonalat a mérőműszer oldala mellett, és forgassa el a mérőműszert a mé-rési müvelet előtt 90°-kal.

Számítsa ki a következőképpen a legnagyobb megengedett eltérést:

Az ajtónyílás magasságának kétszerese × 0,3 mm/m

Példa: Ha az ajtónyílás magassága 2 m, akkoa legnagyobb megengedett eltérés

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm lehet. A III és IV pont legnagyobb megengedett távol-sága így 1,2 mm.

Munkavégzési tanácsok

▶ Jelöléshez mindig csak a lézervonal közepét használja. A lézervonal szélessége a távolság függvényében változik.

Munkavégzés az LB 10 tartóval (külön tartozék) (lásd a A-D ábrát)

A (15) tartó segítségével a mérőműszert függőleges felületekre vagy mágnesezhető anyagokra lehet erősíteni. A (19) mennyezeti kapoccsal kombinálva a mérőműszer magasságát is be lehet állítani.

Tegye fel a mérőműszert a (13) 1/4"-állványrögzítő menettel a tartó (17) 1/4"-csavarjára és szorosan húzza meg.

A (15) tartó rögzítési lehetőségei:

– egy a kereskedelemben szokványosan kapható rögzítőcsavarral a (18) csavarnyíláson keresztül fához (lásd a B ábrát),

- a (16) mágnesekkel mágnesezhető anyagokhoz (lásd a C ábrát),

- a (19) mennyezeti kapoccsal mennyezetlécekhez (lásd a D ábrát).

Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

Állítsa be durván a (15) tartót, mielött bekapcsolná a mérőműszert.

Munkavégzés a lézer-céltáblával (külön tartozék)

A (21) lézer-céltábla hátrányos körülmények és nagyobb távolságok esetén jobban láthatóvá teszi a lézersugarat.

A (21) lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer-céltábla hátoldala felöl is látni lehet.

Munkavégzés müszerállvánnyal (tartozék)

Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mé-rőműszert a (13) 1/4"-műszerállványcsatlakozóval a (24) műszerállvány, vagy egy szok-ványos fényképezőgépállvány menetére. Egy a kereskedelemben szokványosan kapható építészeti műszerállványon való rögzítésre használja a (14) 5/8"-műszerállványcsatlako-zót. Az állvány csavarjával rögzítse szorosan a mérőműszert.

A mérömüszer bekapcsolása előtt állítsa be a mérömüszert durván a megfelelő helyzetbe.

Rögzítés az univerzális tartóval (tartozék) (lásd F ábra)

A (20) univerzális tartóval a mérőműszert például függőleges felületekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és megkönnyíti a mérőműszer magassági beállítását.

Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

A mérőműszer bekapcsolása előtt állítsa be a (20) univerzális tartót durván a megfelelő helyzetbe.

Munkavégzés a lézervevővel (tartozék) (lásd F ábra)

Kedvezőtlen fényviszonyok (világos környezet, közvetlen napsugárzás) és nagyobb távolságok esetén a lézervonalak megtalálásának megkönnyítésére kapcsolja be a (23) lézer vevőegységet.

Valamennyi üzemmód alkalmazható a (23) lézer vevőegységgel végzett munkákhoz is.

Lézerszemüveg (tartozék)

A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.

284 | Magyar

▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
▶ A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

Munkavégzési példák (lásd a E-J ábrákat)

A mérömüszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.

Karbantartás és szerviz

Karbantartás és tisztítás

Tartsa mindig tisztán a mérömüszert.

Ne merítse bele a mérőműszert vízbe vagy más folyadékokba.

A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.

Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.

A mérőműszert csak az azzal együtt szállított (27) védőtáskában, illetve a (28) böröndben tárolja és szállítsa.

Ha javításra van szükség, a (27) védőtáskába, illetve a (28) böröndbe csomagolva küldje be a méröműszert.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

A javasolt lítium-ion akkumulátorokra a veszélyes árukra vonatkozó követelmények érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.

Hulladékkezelés

A mérőműszereket, akkumulátorokat/elemeket, a tartozékokat és a csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a méröműszereket és akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható méröműszereket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

286 | Русский

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 285) funkciógombot.

Русский
