| Terméktípus | Lézerpont (vonal szintező) |
| Márka | Bosch |
| Modell | GLL 2-15 G Professional |
| Méretek (tartó nélkül) | 126 × 63 × 115 mm |
| Méretek (LB 10 tartóval) | 145 × 63 × 134 mm |
| Súly (EPTA szerint) | 0,57 kg |
| Tápellátás | 4 db 1,5 V LR6 (AA) elem |
| Hatótáv | 15 m |
| Szintezési pontosság | ±0,3 mm/m |
| Automatikus szintezési tartomány | ±4° |
| Szintezési idő | < 4 s |
| Lézerosztály | 2 |
| Lézer típusa | 500–540 nm, < 10 mW |
| Védettségi fokozat | IP64 |
| Állványcsatlakozó | 1/4" |
| Üzemi hőmérséklet | -10 °C-tól +50 °C-ig |
| Tárolási hőmérséklet | -20 °C-tól +70 °C-ig |
| Fő funkciók | Vízszintes és függőleges vonalak, automatikus szintezés, döntés üzemmód, automatikus kikapcsolás 120 perc után |
| Karbantartás és tisztítás | Puha, nedves ruhával, oldószereket ne használjon |
| Biztonság | 2. osztályú lézersugár, ne nézzen közvetlenül bele |
| Kompatibilis tartozékok | LB 10 tartó, BT 350 teleszkópos rúd, BM 1 univerzális tartó, RM 10 forgatható tartó, lézeres szemüveg, lézer célpont, védőtok |
Gyakran ismételt kérdések - GLL 2-15 G Professional BOSCH
Felhasználói kérdések a következőről GLL 2-15 G Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lézeres mutató PDF formátumban ingyenesen! Találja meg kézikönyvét GLL 2-15 G Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GLL 2-15 G Professional márka BOSCH.
HASZNÁLATI ÚTMUTATÓ GLL 2-15 G Professional BOSCH
hu Eredeti használati utasítás
Magyar ....Oldal 104
Русский...... Страница 110
Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságo-san tudja kezelni a mérőműszert. Ha a mérő-műszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a mérőműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a mérőműszeren található figyelmeztető táblákat. BIZTOS HELYEN ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.
Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülésekhez vezethet.
A mérömüszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérömüszernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó cím- kével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.
Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.
A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
▶ A mérömüszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttas-
sa. Ez biztosítja, hogy a mérőműszer biztonságos berendezés maradjon.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres mérőműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a méröműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A méröműszer szikrákat kelthet, amelyek a port vagy a gözőket meggyújthatják.

Ne vigye a mágneses tartozékokat implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe.
A tartozékok mágnesei egy mágneses mezőt hoznak létre, amely negatív befolyással lehet az implantátumok vagy orvosi készülékek működésére.
Tartsa távol a mágneses tartozékokat a mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A tartozékok mágneinek hatása visszafordíthatatlan adatveszteségekhez vezethet.
A termék és a teljesítmény leírása
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
A mérömüszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szolgál.
A mérőműszer mind zárt helyiségekben, mind a szabadban használható.
Ez az EN 50689 szabványnak megfelelő termék kiskereske- delemben kapható lézergyártmány.
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.
(1) Lézersugár kilépő nyílás
(2) Akkumulátor kijelző
(3) Lézer-üzemmód gomb
(4) Be-/kikapcsoló
(5) 1/4" müszerállvány-csatlakozó
(6) Az akkumulátorfiókfedél reteszelése
(7) Akkumulátorfiókfedél
(8) Lézer figyelmeztető tábla
(9) Sorozatszám
(10) Tartó (LB 10)
(11) A tartó 1/4"-csavarja
(12) Mágnes
(13) A tartó csavarnyílása
(14) Mennyezeti kapocs (DK 10) ^a)
(15) Müszerállvány (BT 150) ^a)
(16) Teleszkópos rúd (BT 350) ^a)
(17) Univerzális tartó (BM 1) ^a)
(18) Forgatható tartó (RM 10) ^a)
(19) Lézerpont kereső szemüveg ^a)
(20) Lézer-céltábla ^a)
(21) Védőtáska ^a)
a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.
Müszaki adatok
| Vonalas lézer GLL 2-15 G | |
| Rendelési szám | 3 601 K63 W.. |
| Működési területA) | 15 m |
| Szintezési pontosságB)(C) | ±0,3 mm/m |
| Önszintezési tartomány ±4° | |
| Szintezési idő < 4 s | |
| Üzemi hőmérséklet -10 °C ... +50 °C | |
| Tárolási hőmérséklet -20 °C ... +70 °C | |
| Max. használati magasság a vonatkoztatási magasság felett | 2000 m |
| A levegő max. relatív nedves- ségtartalma | 90 % |
| Szennyezettségi fok az IEC 61010-1 szerint | 2D) |
| Lézerosztály 2 | |
| Lézertípus 500–540 nm, < 10 mW | |
| C_6 | 10 |
| Eltérés 50 × 10 mrad (teljes szög) | |
| Műszerállványcsatlakozó 1/4" | |
| Elemek 4 × 1,5 V LR6 (AA) | |
| Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA- eljárás) szerint | 0,57 kg |
| Méretek (hosszúság × szélesség × magasság) | |
| – tartó nélkül 126 × 63 × 115 mm | |
| – LB 10 tartóval 145 × 63 × 134 mm | |
| Védelmi osztály IP64 | |
A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.
B) 20-25 °C hömérséklet mellett
C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hömérsékletingadozások után a pontosság eltérhet a megadott értékektől.
D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.
A mérömüszerét a tipustáblán található (9) gyári számmal lehet egyértelműen azonosítani.
Összeszerelés
Az elemek behelyezése/kicserélése
A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.
A (7) elemfiókfedél felnyitásához nyomja felfelé a
(6) reteszelést és vegye le az elemfiókfedelet. Tegye be az elemeket.
Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.
A (2) akkumulátor kijelző mindig az akkumulátor pillanatnyi állapotát mutatja.
Ha az elemek kimerülnek, a lézervonalak fényereje lassan csökken.
Ha az elemek már majdnem teljesem kimerültek, a
(2) elemkijelző tartósan világít. A lézervonalak 5 percenként 5 másodpercig villognak.
Ha az elemek kiürültek, a lézervonalak és az akkumulátor kijelző még egyszer villog, mielőtt a méröműszer kikapcsolásra kerül.
Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.
▶ Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.
Üzemeltetés
Üzembe helyezés
- Óvja meg a mérőműszert a nedvességtöl és a közvetlen napsugárzás behatásától.
▶ Ne tegye ki a mérőműszert szélsőséges hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a mérőműszer pontosságát (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal 106).
Szélsőséges hömérsékletek vagy hömérsékletingadozások esetén a mérőműszer pontossága csökkenhet.
- Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal 106).
A szállításhoz kapcsolja ki a méröműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.
Be- és kikapcsolás
A mérőműszer bekapcsolásához tolja a (4) be-/kikapcsolót az On (Be) helyzetbe. A mérőműszer a bekapcsolás után azonnal megkezdi a lézersugarak kibocsátását a (1) kilépő nyílásokból.
▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.
A mérőműszer kikapcsolásához tolja el a (4) be-/kikapcsolót az Off helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.
▶ Ne hagyja a bekapcsolt mérömüszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.
A legmagasabb megengedett üzemi hömérséklet, 50 °C, túllépésekor a lézerdióda védelmére a berendezés kikapcsol. A lehülés után a mérőműszer ismét üzemkész és be lehet kapcsolni.
Kikapcsoló automatika
Ha a mérömüszeren kb. 120 percig egyik billentyüt sem nyomják meg, a mérömüszer az elemek kímélésére automatikusan kikapcsol.
A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a (4) be-/kikapcsolót a "Off" helyzetbe, majd ismét kapcsolja be a mérőműszert, vagy nyomja meg a (3) gombot.
A kikapcsoló automatika deaktiválásához nyomja be (bekapcsolt mérőműszer mellett) legalább 3 másodpercre a (3) gombot. Ha a kikapcsoló automatika deaktiválásra került, a lézersugarak ennek nyugtázására röviden felvillannak.
Figyelem: A 45 °C üzemi hömérséklet túllépése után a ki- kapcsoló automatikát már nem lehet deaktiválni.
Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérömüszert.
Üzemmódok
A mérőműszernek több üzemmódja van, amelyek között bármikor át lehet kapcsolni:
- Keresztvonalas üzem (lásd a A ábrát): egy vízszintes és egy függőleges lézervonalat állít elő,
- Vízszintes üzem (lásd a B ábrát): egy vízszintes lézervona- lat állít elő,
- Függöleges üzem (lásd a C ábrát): egy függöleges lézervonalat állít elő.
AZ üzemmódok közötti átkapcsoláshoz nyomja meg annyiszor a (3) lézer üzemmód gombot, amíg a kívánt üzemmódnak megfelelő lézervonalak kerülnek előállításra.
Valamennyi üzemmódban lehet szintezési automatikával és dölési funkcióval is dolgozni.
Szintező automatika
A mérőműszer üzem közben felügyel a saját helyzetére. A ±4° önszintezési tartományon belül történő felállítás esetén a mérőműszer szintezési automatikával működik. Az önszintezési tartományon kívül a mérőműszer automatikusan átkapcsol a dőlési funkcióra.
Szintezési automatikával végzett munka (lásd a A-C ábrát)
Állítsa a mérömüszert egy vízszintes, szilárd alátétre, rögzítse azt a (10) tartóra vagy a (15) müszerállványra. A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézersugarak tartósan világítanak, a mérőműszer szintezése sikerrel befejeződött.
Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mérőműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak először 2 másodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak. A mérőműszer a dölési funkcióban van.
Ha továbbra is a szintezési automatikával akar dolgozni, állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézervonalak folyamatosan kezdenek világítani.
Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket.
Munkavégzés a dölési funkcióval (lásd a D ábrát)
Állítsa fel a mérömüszert egy ferde alapfelületre. A dölési funkcióval végzett munka során a lézervonalak először 2 másodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak.
A dölési funkció használatakor a lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra.
A mérömüszer pontosságának ellenőrzése
A pontosságot befolyásoló hatások
A legnagyobb befolyást a környezeti hömérséklet gyakorolja a pontosságra. A lézersugarat főleg a padló felett található hömérsékleti különbségek tudják kitéríteni.
A padló felett felemelkedő meleg levegő hatásának minimumra való csökkentéséhez azt javasoljuk, hogy a mérőműszert szerelje egy háromlábú műszerállványra. Ezen felül a mérőműszert lehetőleg a munkafelület közepére állítsa.
A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.
Először mindig a vízszintes lézervonal magassági és szintezési pontosságát és utána mindig a függőleges lézervonalak szintezési pontosságát ellenőrizze.
Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a méröműszert.

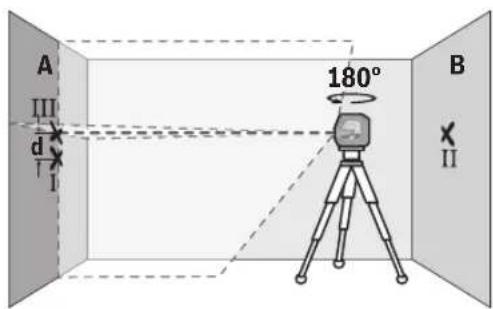

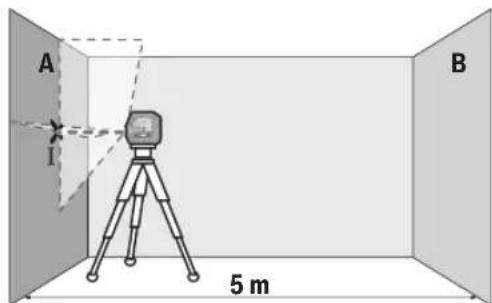

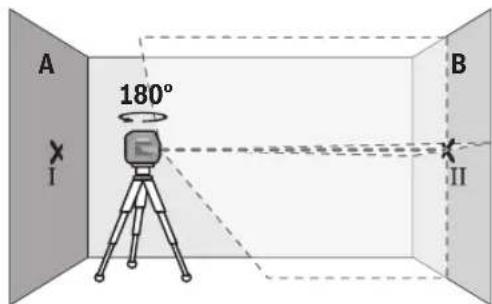

A vízszintes vonal magassági pontosságának ellenőrzése
Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között.
– Szerelje fel a mérömüszert az A fal közelében egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kap-
csolja be a mérőműszert és jelölje ki a keresztvonalas üzemet.

- Irányítsa a lézert a közeli A falra és várja meg, amíg a mé-rőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon keresztezik egymást (I. pont).

- Forgassa el a mérőműszert 180°-kal, várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézervonalak kereszteződési pontját (II. pont).
- Helyezze el a méröműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül.

– Állítsa be úgy a mérőműszre magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonalak keresztezési pontja a B falon pontosan az előbb megjelölt II. pontra essen.

- Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt I. ponton haladjon át. Várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg az A falon a lézervonalak kereszteződési pontját (III. pont).
- A két megjelölt pont, I és III, különbsége az A falon, a d ér-ték megadja a mérőműszer tényleges magassági eltéré-sét.
Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:
10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

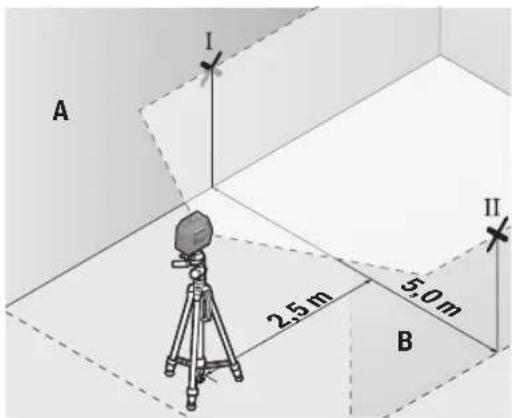

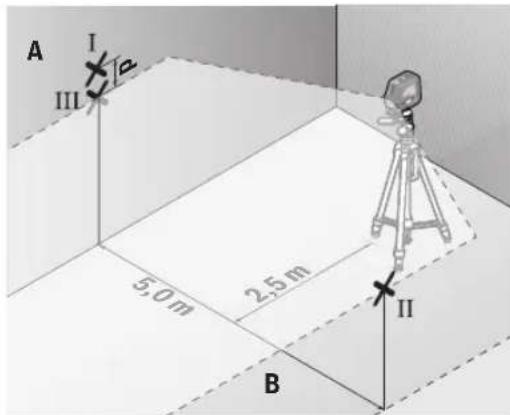

A vízszintes vonal szintezési pontosságának ellenörzése
Az ellenőrzéshez egy kb. 5 × 5 m-es szabad területre van szükség.
– Szerelje fel a mérőműszert az A és a B fal között középen egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a mérőműszert és jelölje ki a vízszintes üzemet. Hagyja a mérőműszert beszinteződni.

- Jelölje meg a mérömüszertöl 2,5 m távolságra mindkét falon a lézervonal közepének helyét (I pont az A falon és II pont a B falon).

- Állítsa fel a mérőműszert 180°-kal elfordítva 5 m távolságban és várja meg amíg az önszintezés végrehajtásra kerül.
– Állítsa be úgy a mérőműszer magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonal közepe a B falon pontosan az előbb megjelölt II. pontra essen. - Jelölje be az A falon a lézervonal közepént III pontként (ez függőlegesen az I pont felett vagy alatt lesz).
- A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a méröműszernek a vízszintestől való tényleges eltérését.
Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:
10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

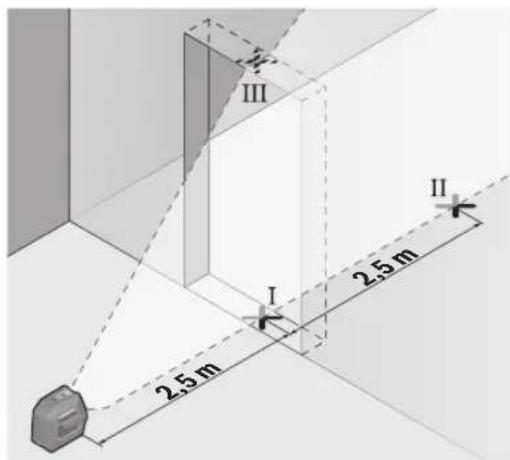

A függöleges vonal szintezési pontosságának ellenörzése
Az ellenőrzéshez egy olyan ajtónyilásra van szükség, amelynél (szilárd talaj vagy padló mellett) az ajtónyilás mindkét oldalán legalább 2,5 m hely áll rendelkezésre.
– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságra egy szilárd, egyenletes alapra (ne egy műszerállványra). Kapcsolja be a mérőműszert és jelölje ki a függőleges üzemet. Irányítsa a lézervonalat az ajtónyílásra és várja meg, amíg a mérőműszer önszintezése végrehajtásra kerül.

– Jelölje meg a függőleges lézervonal közepén az ajtónyílás padlójánál (I. pont), 5 m távolságban az ajtónyílás másik oldalán (II. pont) valamint az ajtónyílás felső szélén (III. pont).

– Forgassa el a mérőműszert 180°-kal és állítsa azt fel az ajtónyilás másik oldalán, közvetlenül a II. pont mögé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a függőleges lézervonalat, hogy a közepe pontosan az I. és II. ponton haladjon át.
- Jelölje meg a lézervonal közepét az ajtónyílás felső szélén IV. pontként.
- A két megjelölt pont, III és IV, különbsége, a d érték megadja a mérőműszer tényleges magassági eltérését.
- Mérje meg az ajtónyilás magasságát.
Számítsa ki a következőképpen a legnagyobb megengedett eltérést:
Az ajtónyilás magasságának kétszerese × 0,3 mm/m Példa: Ha az ajtónyilás magassága 2 m, akkoa legnagyobb megengedett eltérés
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm lehet. A III és IV pont legnagyobb megengedett távolsága így 1,2 mm.
Munkavégzési tanácsok
Jelöléshez mindig csak a lézervonal közepét használja. A lézervonal szélessége a távolság függvényében változik.
Munkavégzés az LB 10 tartóval (lásd a E-H ábrát)
A (10) tartó segítségével a mérőműszert függőleges felületekre vagy mágnesezhető anyagokra lehet erősíteni. A
(14) mennyezeti kapoccsal kombinálva a mérömüszer magasságát is be lehet állítani.
Tegye fel a mérömüszert a (5) 1/4"-állványrögzítő menettel a tartó (11) 1/4"-csavarjára és szorosan húzza meg.
A (10) tartó rögzítési lehetőségei:
– egy a kereskedelemben szokványosan kapható rögzítőcsavarral a (13) csavarnyiláson keresztül fához (lásd a F ábrát),
- a (12) mágnesekkel mágnesezhető anyagokhoz (lásd a G ábrát),
- a (14) mennyezeti kapoccsal mennyezetlécekhez (lásd a H ábrát).
Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípödhetnek.
Állítsa be durván a (10) tartót, mielőtt bekapcsolná a mérőműszert.
Munkavégzés a lézer-céltáblával
A (20) lézer-céltábla hátrányos körülmények és nagyobb távolságok esetén jobban láthatóvá teszi a lézersugarat.
A (20) lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer-céltábla hátoldala felöl is látni lehet.
Munkavégzés az állvánnyal
Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a (5) 1/4"-műszerállványcsatlakozóval a (15) műszerállvány, vagy egy szokványos fényképezőgépállvány menetére. Az állvány csavarjával rögzítse szorosan a mérőműszert.
A mérőműszer bekapcsolása elött állítsa be a mérőműszert durván a megfelelő helyzetbe.
Rögzítés az univerzális tartóval (lásd K ábra)
A (17) univerzális tartóval a mérőműszert például függőleges felületekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és megkönnyíti a mérőműszer magassági beállítását.
Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.
A mérömüszer bekapcsolása elött állítsa be a (17) univerzá- lis tartót durván a megfelelő helyzetbe.
Munkavégzés a forgatható tartóval
A (18) forgatható tartó segítségével a mérőműszert 360°-ra el lehet forgatni. Így a lézervonalakat pontosan be lehet állítani, anélkül, hogy ehhez meg kellene változtatni a mérőműszer helyzetét.
A (18) forgatható tartó padlóállványként is használható, ennek segítségével rá lehet csavarozni a mérőműszert függőleges felületekre, a mérőműszert a (12) mágnesek segítségével fémfelületekre lehet rögzíteni, vagy a (14) mennyezeti kapoccsal a mennyezethez is lehet rögzíteni.
Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.
Állítsa be durván a (18) forgatható tartót, mielött a mérőműszert bekapcsolja.
Lézerszemüveg
A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.
▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
▶ A lézer keresöszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez.
A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
Munkavégzési példák (lásd a I-K ábrákat)
A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.
Karbantartás és szerviz
Karbantartás és tisztítás
Tartsa mindig tisztán a mérömüszert.
Ne merítse bele a mérömüszert vizbe vagy más folyadékokba.
A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.
Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.
A mérőműszert csak az azzal együtt szállított (21) védőtás-kában tárolja és szállítsa.
Ha javításra van szükség, a mérőműszert a (21) védőtáskába csomagolva küldje be.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:
www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
További szerviz-címek itt találhatók:
A mérömüszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a méröműszereket és elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható mé-röműszereket és a 2006/66/EK európai irányelvnek megfe-lelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontok-nak megfelelően kell újrafelhasználásra leadni.
Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
