GLL 2-15 G Professional - Лазерлік көрсеткіш BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Лазерлік көрсеткіш (сызықты деңгей)
Бренд	Bosch
Модель	GLL 2-15 G Professional
Өлшемдер (тіреусіз)	126 × 63 × 115 мм
Өлшемдер (LB 10 тіреуімен)	145 × 63 × 134 мм
Салмағы (EPTA бойынша)	0,57 кг
Қоректену	4 батарея 1,5 В LR6 (AA)
Қашықтық	15 м
Деңгейлеу дәлдігі	±0,3 мм/м
Автоматты деңгейлеу диапазоны	±4°
Деңгейлеу уақыты	< 4 с
Лазер класы	2
Лазер түрі	500–540 нм, < 10 мВт
Қорғау дәрежесі	IP64
Штатив қосқышы	1/4"
Жұмыс температуралары	-10 °C-тан +50 °C-қа дейін
Сақтау температуралары	-20 °C-тан +70 °C-қа дейін
Негізгі функциялар	Көлденең және тік сызықтар, автоматты деңгейлеу, еңкейту режимі, 120 минуттан кейін автоматты өшіру
Күту және тазалау	Жұмсақ дымқыл шүберек, еріткіштер жоқ
Қауіпсіздік	2-классты лазер сәулесі, тікелей қарамаңыз
Үйлесімді керек-жарақтар	LB 10 тірегі, BT 350 телескопиялық шыбық, BM 1 әмбебап тірек, RM 10 айналмалы тірек, лазер көру көзілдірігі, лазер нысанасы, қорғаныс қап

Жиі қойылатын сұрақтар - GLL 2-15 G Professional BOSCH

Құрылғыны қалай іске қосуға болады?

Қосу/Өшіру қосқышын (4) On күйіне қойыңыз. Содан кейін құрылғы лазер сәулелерін шығарады. Өшіру үшін Off күйіне қойыңыз.

Егер лазер сызықтары жиі жыпылықтаса, не істеу керек?

Жиі жыпылықтау құрылғының деңгейде еместігін (еңкейу >4°) немесе еңкейту режимінде екенін көрсетеді. Автоматты деңгейлеуді іске қосу үшін құрылғыны тұрақты көлденең бетке қойыңыз.

Батареяларды қалай ауыстыруға болады?

Батарея бөлімінің қақпағын (7) ашу үшін бекіткішке (6) басыңыз. Көрсетілген полярлықты сақтай отырып, 4 дана 1,5 В LR6 (AA) батареясын салыңыз. Әрқашан барлық батареяларды бір уақытта ауыстырыңыз.

Ең үлкен қашықтық қандай?

Қашықтық 15 м құрайды. Тікелей күн сәулесі сияқты қолайсыз жағдайларда ол азаюы мүмкін.

LB 10 тірегін қалай пайдалануға болады?

Құрылғыны 1/4" қосқышы арқылы тірекке (10) бұраңыз. Тіректі ағашқа (бұрандалармен), магниттелетін бетке (магниттермен) немесе төбе қысқышымен (14) карнизге бекітуге болады. Іске қосар алдында орнын шамамен реттеңіз.

Батарея индикаторы нені білдіреді?

Индикатор (2) заряд деңгейін көрсетеді. Тұрақты жыпылықтау = батареялар дерлік бос. Сонда лазер сызықтары әр 5 минут сайын 5 секунд жыпылықтайды. Батареялар бос болғанда, құрылғы соңғы жыпылықтаудан кейін өшеді.

Құрылғының дәлдігін қалай тексеруге болады?

Нұсқаулықта сипатталған тексерулерді орындаңыз: көлденең және тік сызықтардың биіктігі мен деңгейлеу дәлдігін тексеріңіз. 10 м қашықтық үшін рұқсат етілген ауытқу ±3 мм. Асып кеткен жағдайда Bosch сатудан кейінгі қызметіне хабарласыңыз.

Құрылғыны сыртта қолдануға болады ма?

Иә, құрылғы ішкі және сыртқы қолдануға арналған. Оны ылғалдан қорғаңыз және тікелей күн сәулесіне ұшыратпаңыз. Сыртта қашықтық азаюы мүмкін.

Егер құрылғы 50 °C-тан асса, не істеу керек?

Лазер диодын қорғау үшін құрылғы автоматты түрде өшеді. Салқындағаннан кейін оны қалыпты түрде қайта іске қосуға болады.

Автоматты өшіруді қалай қосу немесе өшіруге болады?

Өшіру үшін Жұмыс режимі пернесін (3) кемінде 3 секунд басып тұрыңыз (сызықтар жыпылықтайды). Қайта қосу үшін құрылғыны өшіріп, қайта қосыңыз. Ескерту: >45 °C кезінде өшіру мүмкін емес.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLL 2-15 G Professional BOSCH

kk Пайдалану кускаулығының

тупныскасы

ka mfozobmo n4u3gma#pou

o6u6m300

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз
- жауын -шашын кезінде сыртта (далада) пайдаланбаныз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

– сақтау кезінде температураның кенет ауытқуынан қорғау керек
– егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады
– сактау шарттары туралы қосымша акпарат алу үшін МЕМСТ 15150-69 (Шарт 1) құжатын қараңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді.
– тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нұсқаулары

Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық нүсқаулықтарды оқып орындау керек. Өлшеу құралын осы нүсқауларға сай

пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертүлерді көрінбейтін қылмаңыз. ОСЫ НУСҚАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚұРАЛЫН БАСҚАЛАРҚА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ҮСЫНЫНЬІЗ.

▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бүл қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Өлшеу құралы лазер ескерту тақтасымен бірге жеткізіледі (графика бетіндегі өлшеу құралының суретінде белгіленген).
▶ Егер лазер ескерту таçтасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданыска енгізбес бурын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылыскан лазер сәулесіне қарамаңыз. Бүл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқифаларға әкелуі немесе көзге зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
▶ Лазер кұрылғысында ешқандай өзгерту орындамаңыз.
▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық

қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.

▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз.
Балаларға лазер өлшеу құралын бақылаусыз пайдалануға руксат етпеніз. Олар басқа адамдардың немесе өзінің көзін абайсыздан шағылыстыруы мүмкін.
Жанатын суйыктықтар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.

Магниттік керек-жарактарды имплантаттардың және кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз. Керек-жарактардың магниттері имплантаттардың немесе медициналық құрылғылардың жұмысына әсер ететін өріс тудырады.

▶ Магнитті аксессуарды магнитті дерек тасымалдаушылар мен магнитке сезімтал аспаптардан алыс устаңыз. Аксессуарлар магниттерінің әсері қалпына келтіруге болмайтын деректер жоғалуына алып келуі мумкін.

Өнім және куат сипаттамасы

Пайдалану нускаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Өлшеу құралы көлденең және тік сызықтарды өлшеу және тексеруге арналған.

Өлшеу құралы ішкі мен сыртқы аймақтарда пайдалануға арналған.

Бул өнім EN 50689 стандартына сәйкес тұтынушы лазерлік өнімі болып табылады.

Бейнеленген курамды бөлшектер

Көрсетілген құрамдастар нөмірі суреттер бар беттегі өлшеу құралының сипаттамасына қатысты.

(1) Лазер сәулесінің шығыс саңылауы
(2) Батарея индикаторы
(3) Лазер жұмыс режиміне арналған түйме
(4) Ажыраткыш
(5) Штатив бекіткіші 1/4 дюйм
(6) Батарея бөлімі қақпағының бекіткіші
(7) Батарея белімінің қакпағы
(8) Лазер ескерту тактасы
(9) Сериялык нөмір
(10) Устағыш (LB 10)

(11) Устағыштың 1/4 дюймдік бұрандасы
(12) Магнит
(13) ￥стағыштың бурандалы саңылауы
(14) Төбелік қыскыш (DK 10) ^a)
(15) Штатив (ВТ 150) a)
(16) Телескоптык карнак (ВТ 350) ^a)
(17) Эмбебап устағыш (ВМ 1) ^a)
(18) Бурама устағыш (RM 10) ^a)
(19) Лазер көру көзілдірігі ^a)
(20) Лазер нысандык тактасы ^a)
(21) Корғаныш калта ^a)

a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.

Техникалық мәліметтер

Сызықтық лазер GLL 2-15 G
Өнім нөмірі	3 601 K63 W..
Жұмыс диапазоны ^A)	15 м
Нивелирлеу дәлдігі ^B)C)	±0,3 мм/м
Өздігінен нивелирлеу аймағы	±4°
Нивелирлеу уақыты < 4 с
Жұмыс температурасы -10 °C ... +50 °C
Сақтау температурасы -20 °C ... +70 °C
Негізгі биіктіктің үстіндегі макс. пайдалану биіктігі	2000 м
Салыстырмалы ауа ылғалдылығы, макс.	90 %
Ластану дәрежесі IEC 61010-1 стандарты бойынша	2 ^D)
Лазер класы 2
Лазер түрі 500–540 нм, < 10 мВт
C_5	10
Айырмашылық 50 × 10 мрад (толық бұрыш)
Штатив бекіткіші 1/4 дюйм
Батареялар 4 × 1,5 В LR6 (AA)
Салмағы EPTA-Procedure 01:2014 құжатына сай	0,57 кг
Өлшемдері (ұзындығы × ені × биіктігі)
– ұстағышсыз 126 × 63 × 115 мм
– LB 10 ұстағышымен 145 × 63 × 134 мм

Сызыктыклазер GLL 2-15 G

Корғаныс түрі IP64

A) Жумыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде) қыскарту мүмкін.
B) 20-25℃
С) Көрсетілген мәндер қалыпы және жағымды қоршаған орта шарттарын (мысалы, дірілсіз, түмансыз, түтінсіз, тікелей күн сәулесінсіз) талап етеді. Температура шұғыл өзгерген жағдайда, дәлдік ауыткуы мүмкін.
D) Тек қана ток өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде тое өткізу қабілеті пайда болуы күтіледі.

Элшеу куралының зауыттық тактайшадағы сериялық нөмірі (9) оны дұрыс анықтауға көмектеседі.

Жинау

Батареяларды салу/алмастыру

Өлшеу құралы үшін алкалин марганец батареясын пайдалану ұсынылады.

Батарея бөлімінің қақлағын (7) ашу үшін ысырманы (6) жоғары қарай басып, қақпақты ашыңыз. Батареяларды енгізіңіз.

Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстардың дурыс орналасуын қамтамасыз етіңіз.

Батарея индикаторы (2) әрдайым батарея зарядының ағымдағы деңгейін көрсетеді.

Егер батареялар заряды азайып кетсе, лазер сызыктарының жарыктығы баяу төмендейді.

Егер батареялар заряды таусылған дерлік болса, батарея индикаторы (2) баяу жыпылықтайды. Лазер сызықтары әр 5 минут сайын 5 секунд жыпылықтайды.

Батареялардың заряды таусылған болса, лазер сызықтары жыпылықтап, өлшеу құралы өшпес бұрын, батарея индикаторы тағы бір рет жыпылықтайды.

Барлық батареяларды бірдей алмастырыңыз. Тек бір өндірушінің және куаты бірдей батареяларды пайдаланыңыз.

▶ Элшеу куралын узак уакыт пайдаланбасаңыз, батареяны элшеу куралынан шығарып алыңыз.

Узак уакыт сақтаған жағдайда, өлшеу құралындағы батареяларды тот басуы және олардың заряды өздігінен таусылуы мүмкін.

Пайдалану

Пайдалануға ендіру

▶ Өлшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.
▶ Өлшеу күралына айрыкша температура немесе температура өзгерістерінің әсерін тигізуге

болмайды. Оны, мысалы, автомобиль ішінде узақ уақытқа қалдырмаңыз. Температура өзгерістері шуғыл болған жағдайда, алдымен өлшеу құралының тұрақты температурасын сақтаңыз және жұмысты жалғастырмас бұрын әрдайым дәлдік тексерісін өткізіңіз (қараңыз „Өлшеу құралының дәлдігін

тексеру“, Бет 127).

Айрыкша температура немесе температура өзгерістері орын алған жағдайда, өлшеу құралының дәлдігі төмендеуі мүмкін.

▶ Ölшеу құралын қатты соғылудан немесе түсуден сақтаңыз. Сыртқы қушті әсерлерден кейін өлшеу құралының жұмысын жалғастырудан бұрын әрдайым дәлдік тексеруін орындау керек (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 127).
▶ Элшеу куралын тасымалдаудан алдын оны косыңыз. Эшуде тербелу бөлігі бүғатталады, әйтпесе ол қатты әрекеттерде зақымдалуы мүмкін.

Косу/өшipy

Өлшеу құралын қосу үшін ажыратқышты (4) On күйіне жылжытыңыз. Өлшеу құралы қосылғаннан кейін бірден лазер сәулелерін шығыс саңылаулардан (1) шығарады.

▶ Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.
Өлшеу күралын өшіру үшін қосқыш/өшіргішті (4) Off күйіне жылжытыңыз. Өшіру кезінде тербелу блогы бугатталады.
Косулы зарядтау куралын бақылаусыз қалдырмаңыз және өлшеу куралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін.
50°C шамасындағы руксат етілген макс. жұмыс температурасынан асырған жағдайда лазер диоды қорғаныс үшін өшеді. Суығаннан соң өлшеу құралы қайта қосылулы мүмкін.

Өшіру автоматикасы

Егер шам. 120 минут ішінде өлшеу құралында ешбір түйме басылмаса, өлшеу құралы батарея зарядын сақтау үшін автоматты түрде өшіп қалады.

Өлшеу құралын автоматты өшкен соң қайта іске қосу үшін, ажыратқышты (4) алдымен "Off" күйіне жылжытып, содан кейін өлшеу құралын қайта іске қосыңыз немесе лазер жұмыс режимінің түймесін (3) басыңыз.

Өшу автоматикасын өшіру үшін (өлшеу құралы қосулы болғанда) жұмыс түрлері пернесін (3) кемінде 3 сек. басып ұстаңыз. Өшу автоматикасы өшкен болса, лазер сәулелері растау үшін қыска ұақыт жыпылықтайды.

Нускау: жұмыс температурасы 45 °C шамасынан жоғары болса, өшу автоматикасын будан былай өшіруге болмайды.

Автоматты өшуді белсендендіру үшін өлшеу құралын өшіріп, қайта қосыңыз.

Пайдалану түрлері

Өлшеу құралында бірнеше жұмыс режимі бар, оларды әркез ауыстыруга болады:

– Киылысу режимі (А суретін караңыз): бір көлденен және бір тік лазер сызығын шығарады,
– Көлденец режим (В суретін караңыз): көлденец лазер сызығын шығарады,

- Тік режим (С суретін караңыз): тік лазер сызығын шығарады.

Жұмыс режимін ауыстыру үшін лазер жұмыс режимінің түймесін (3) лазер сәулелері қалаулы жұмыс режимінде шыққанша басыңыз.

Барлық жұмыс режимдері нивелирлеу автоматикасымен да, еңіс функциясымен да орындалуы мүмкін.

Нивелирлеу автоматикасы

Өлшеу күралы жұмыс барысында әрдайым күйді кадағалайды. ±4° шамасындағы өздігінен нивелирлеу аймағының аасында орнатқан кезде, ол нивелирлеу автоматикасымен жұмыс істейді. Өздігінен нивелирлеу аймағынан тыс ол автоматты түрде еңіс функциясына ауысады.

Нивелирлеу автоматикасымен жумыс істеу (А-С суреттерін караңыз)

Өлшеу құралын көлденең, берік бетке қойып, устағышка (10) немесе штативке (15) бекітіңіз.

Нивелирлеу автоматикасы ±4° шамасындағы өздігінен нивелирлеу аймағында тегіс емес жерлерді автоматты түрде тегістейді. Лазер сәулелері үздіксіз жанып түрганда, өлшеу құралы нивелирленген болады.

Автоматты түрде нивелирлеу мумкін болмаса, мысалы, өлшеу құралы түрған табан көлденең сызықтан 4° шамасынан артық ауытқыған болса, лазер сәулелері алдымен 2 секунд жылдам ырғақпен, ал содан кейін 5 секунд сайын жылдам ырғақпен бірнеше рет жыпылықтайды. Өлшеу құралы еңіс функциясында тұрады.

Нивелирлеу автоматикасымен жұмыс істеуді жалғастыру үшін өлшеу құралын көлденеңінен қойып, өздігінен нивелирлеу ақталғанша күтіңіз. Өлшеу құралы ±4° шамасындағы өздігінен нивелирлеу аймағында түрса, лазер сәулелері үздіксіз жанады.

Пайдалану кезінде қағылыстар болса немесе күй өзгерсе өлшеу құралы автоматты ретте өзін нивелирлейді.

Нивелирлеуден соң өлшеу күралының жылжуы арқылы пайда болуы мүмкін қателердің алдын алу үшін лазерлік сызықтардың күйін негізгі нуктелерге салыстырып тексеріңіз.

Еңіс функциясымен жұмыс істеу (D суретін қараңыз)

Өлшеу құралын еңс бетке қойыңыз. Еңс функциясымен жұмыс істеген кезде, лазер сәулелері алдымен 2 секунд жылдам ырғакпен, ал содан кейін 5 секунд сайын жылдам ырғакпен жыпылыктайды.

Еңіс функциясында лазер сызықтары будан былай нивелирленбейді және бір-біріне тігінен өтпейді.

Өлшеу құралының,дәлдігін тексеру

Дэлдік әсерлері

Коршау температурасы ең күшті әсер етеді. Еденден жоғарыға болған температура өзгерістері лазер сәулесін ауыткуы мүмкін.

Жерден көтерілген жылудан температуралык әсерлерді барынша азайту үшін, өлшеу құралын штативте

пайдалануға кеңес беріледі. Оған қоса өлшеу құралын мүмкіндігінше жұмыс аймағының ортасына қойыңыз.

Сыртқы әсерлерден тыс аспаптық әсерлер де (мысалы қағылыс немесе қатты сокқылар) ауытқуларға алып келуі мүмкін. Сол үшін әр жұмыстан алдын нивелирлеу дәлдігін тексеріңіз.

Алдымен көлденең лазерлік сызықтың биіктік пен нивелирлеу дәлдігін және тік лазерлік сызықтың нивелирлеу дәлігін тексеріп шығыңыз.

Егер өлшеу құралы тексеру кезінде максимальды ауыткудан асырса, оны Bosch сервистік орталығында жөндетіңіз.

Көлденец сызықтың биіктік дәлдігін тексеру

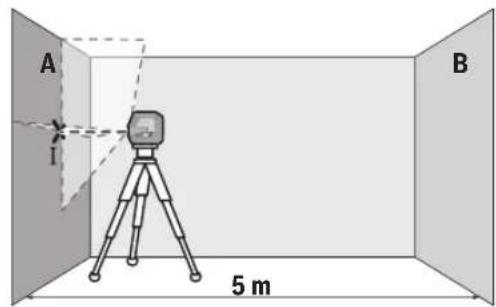

Тексеру үшін 5 м бос өлшеу қашықтығы қатты жерде А мен В екі қабырғаның арасында керек болады.

– Өлшеу құралын А қабырғасының жанындағы штативке немесе берік әрі тегіс бетке орнатыңыз. Өлшеу құралын қосып, қиылысу режимін тандаңыз.

– Лазерді жакын А қабырғасына бағытап, өлшеу құралын нивелирлеңіз. Лазер сызықтары қабырғада айқыш-үйқыш нуктесінің ортасын белгілеңіз (І нуктесі).

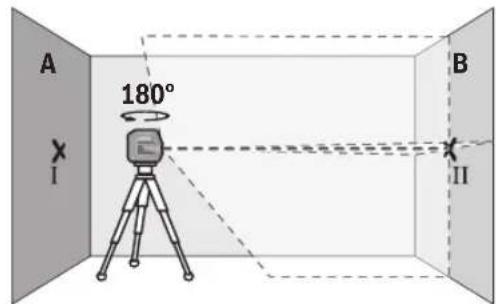

- Өлшеу күралын 180° бұрап, оны нивелирлеп лазер сызықтарының аргы В қабырғасындағы айқыш-үйқыш нүктесін белгілеңіз (II нүктесі).

– Олшеу күралын бұрамай В қабырғасының қасында қойып, қосыңыз да нивелирлеңіз.

- Өлшеу күралының бийктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызықтарының айқыш-үйқыш нуктесі В қабырғасында алдымен белгіленген нуктеге II сәйкес болатындай бағыттаңыз.

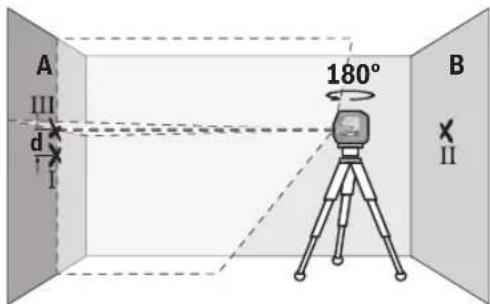

– Өлшеу құралын 180° бұрап биқтігін өзгертпеңіз. Оны А қабырғасына тік лазер сызығы белгіленген і нүктесінен ететін етіп бағыттаңыз. Өлшеу құралын нивелирлеп, лазер сызықтарының айқыш-үйқыш нүктесін А қабырғасында (III нүктесі) белгілеңіз.

- А қабырғасындағы I мен III екі белгіленген нуктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқуын көрсетеді.

2 × 5 м = 10 м өлшеу қашықтығындағы рүқсат етілген максималды ауытку:

10 м × ±0,3 мм/м = ±3 мм. I мен III нуктелері арасындағы д айырмашылығы ең көбі 3 мм күрауы тиіс.

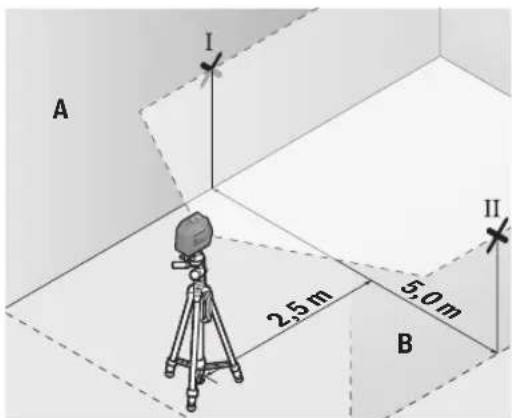

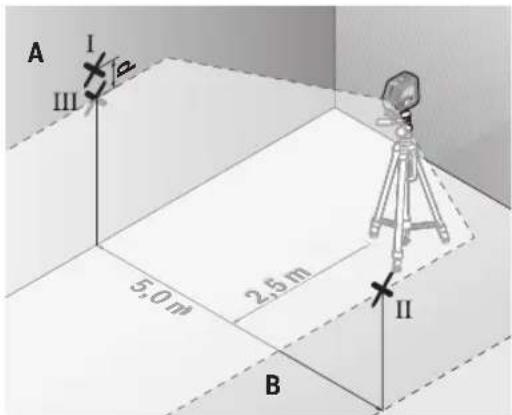

Көлденең сызықтың нивелирлеу дәлдігін тексеру

Тексеру үшін шам. 5 × 5 м бос кеңістік керек.

- Өлшеу құралын А мен В қабырғаларының арасындағы ортада штативке немесе берік әрі тегіс бетке орнатыңыз. Өлшеу құралын қосып, көлденен режимді тандаңыз. Өлшеу құралын нивелирлеңіз.

- Өлшеу күралынан 2,5 м қашықтықта екі қабырғада лазерлік сызық ортасын белгілеңіз (А қабырғасында І нукте, В қабырғасында ІІ нукте).

• Олшеу күралын 180°-ка бұрап 5 м арақашықтықта орнатыңыз және нивелирлеңіз.
• Өлшеу күралының бийктігін (штатив немесе кажет болса, тіреуіш көмегімен) лазерлік сызық ортасы В қабырғасында алдын ала белгіленген II нуктеге сәйкес болатындай туралаңыз.
• А қабырғасында лазерлік сызық ортасын III нукте ретінде белгілеңіз (І нуктенің үстінде немесе астында тігінен).
• А қабырғасындағы екі белгіленген І мен ІІІ нуктенің d айырмашылығы өлшеу құралының көлдененң сызықтан дәл ауытқуын көрсетеді.

2 × 5 м = 10 м өлшеу қашықтығындағы рүқсат етілген максималды ауытку:

10 м × ±0,3 мм/м = ±3 мм. I мен III нуктелер арасындағы d айырмашылығы ең көбі 3 мм курауы тиіс.

Тік сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде 2,5 м жай болатын есік тесігі керек.

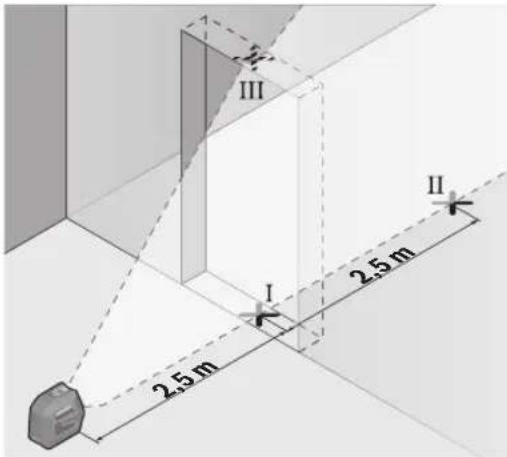

– Өлшеу құралын есік саңылауынан 2,5 м қашықтықта, берік әрі тегіс бетке орналастырыңыз (штативке емес). Өлшеу құралын қосып, тік режимді тандаңыз. Лазер сызығын есік саңылауына бағытап, өлшеу құралын нивелирлеңіз.

– Тік лазер сызығының орталығын есік тесігінің еденінде (І нуктесі), 5 м қашықтықта есік тесігінің басқа жағында (ІІ нуктесі) және есік тесігінің жоғарғы шетінде (ІІІ нуктесі) белгілеңіз.

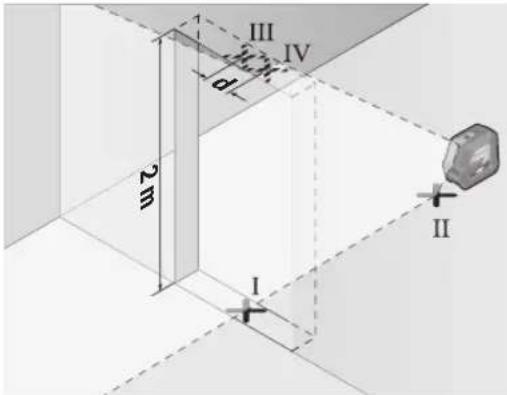

– Өлшеу құралын 180° бұрап, есік тесігінің басқа жағында тікелей ІІ нүктесінің артында орнатыңыз. Өлшеу құралын нивелирлеп, тік лазер сызығын орталығы нақты І мен ІІ нүктелерінен өтетін етіп бағыттаңыз.
– Лазер сызығының орталығын есік тесігінің жоғарғы шетінде IV нуктесі ретінде белгілеңіз.
- Екі белгіленген III және IV нуктенің d айырмашылығы өлшеу құралының тік сызықтан дәл ауытқүын көрсетеді.
– Есік тесігінің биіктігін өлшеңіз. Максималды рүқсат етілетін ауытку төмендегідей есептеледі:

есік тесігінің кос биіктігі × 0,3 мм/м

Мысал: есік тесігінің 2 м биіктігіндегі максималды ауытку:

2 × 2 м × ± 0,3 мм/м = ± 1,2 мм. Сондыктан III мен IV нуктелердің аралығы ең көбі 1,2 мм болуы керек.

▶ Эрдайым тек лазер сызығының орталығын пайдаланыңыз. Лазер сызығының ені қашықтықпен өзгереді.

LB 10 устағышымен жұмыс істеу (E-H суреттерін караңыз)

Устағыштың (10) көмегімен өлшеу құралын тік жазықтықтарға немесе магнитке сезімтал материалдарға бекітуге болады. Тәбелік қысқышпен (14) бірге өлшеу құралын биіктігі бойынша да туралауға болады.

Өлшеу күралын 1/4 дюймдік штатив бекіткішімен (5) устағыштың 1/4 дюймдік бұрандасына (11) орнатып, берік бұрап бекітіңіз.

Устағыштың (10) бекіту мүмкіндіктері:

– әдеттегі бекіткіш бұранданың көмегімен ағаштағы бұрандалы саңылау (13) арқылы (F суретін караңыз),
– магниттердің (12) көмегімен магнитті материалдарға (G суретін караңыз),
– төбелік қыскыштың (14) көмегімен төбе планкаларына (Н суретін караңыз).

▶ Магниттік керек-жаракты устінгі беттерге бекіткен кезде саусағыңызды керек-жарактың артқы жағынан алшақ ұстаңыз. Магниттің қатты тарту кушінің салдарынан саусағыңыз қысылып қалуы мүмкін.

Өлшеу құралын қосудан бұрын ұстағышты (10) дөрекі бағыттаңыз.

Лазер нысандык тақтасын пайдалану

Лазер нысандык тактасы (20) қолайсыз жағдайда және ұзақ қашықтықтарда лазер сызығының көрінісін жақсартады.

Лазер нысандык тақтасының кайтаратын жазықтығы (20) лазер сызығының көрінуін жақсартып, мөлдір жазықтығы арқылы лазер сызығы лазер нысандык тақтасының артынан да көрінеді.

Штативпен жұмыс істеу

Штатив туракты және биіктігі реттелетін өлшеу табаны болады. Өлшеу құралын 1/4" штатив патронымен (5) штативтің (15) немесе стандартты фотоштативтің бұрандасына орнатыңыз. Өлшеу құралын штативтегі құлыптау бұрандасымен бекітіңіз.

Өлшеу құралын қосудан алдын штативті бағыттаңыз.

Эмбебап устағышпен бекіту (К суретін қараңыз)

Эмbebап устағыштың (17) көмегімен өлшеу құралын, мысалы, тік аймақтарға немесе магнитті материалдарға бекітуге болады. Эмbebап устағыш едендік штатив ретінде де пайдаланылады және өлшеу құралының биіктік бойынша туралануын оңтайландырады.

▶ Магниттік керек-жаракты устіңгі беттерге бекіткен кезде саусағыңызды керек-жарактың артқы жағынан алшақ ұстаңыз. Магниттің қатты тарту кушінің салдарынан саусағыңыз қысылып қалуы мүмкін.

Өлшеу құралын қосудан алдын әмbebап ұстағышты (17) дөрекі бағыттаңыз.

Бурама усатғышпен жұмыс істеу

Бурама устағыштың (18) көмегімен өлшеу құралын 360°-қа бұрауға болады. Осылайша лазер сызықтары дәл

130 | Казак

бағытталады да, өлшеу құралының орналасуы өзгермейді.

Бурама устағышты (18) едендік штатив ретінде пайдалануға, өлшеу құралын тік беттерге бурап бекітуге, өлшеу құралын магниттің (12) көмегімен металл беттерге немесе төбелік қыскышпен (14) бірге төбе планкаларына бекітуге болады.

▶ Магниттік керек-жаракты устіңгі беттерге бекіткен кезде саусағыңызды керек-жарактың артқы жағынан алшақ ұстаңыз. Магниттің қатты тарту кушінің салдарынан саусағыңыз қысылып қалуы мүмкін.

Өлшеу құралын қосудан бұрын бұрама ұстағышты (18) дөрекі бағыттаңыз.

Лазер көру көзілдірігі

Лазер көру көзілдірігі қоршау жарықтығын сүзгілейді. Осылай лазер жарығы көз үшін жарқынрақ болады.

▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.

Жұмыс мысалдары (І-К суреттерін қараңыз)

Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары суреттер беттерінде берілген.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Өлшеу құралын таза ұстаңыз.

Элшеу күралын суға немесе басқа сүйықтықтарға батырмаңыз.

Пастануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.

Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын қылшықтарға назар аударыңыз.

Өлшеу құралын тек қөрғайтын қабында (21) сақтаңыз және тасымалдаңыз.

Жәндеу үшін өлшеу құралын қорғау қалтасында (21) жіберіңіз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталыктарының баска да мекенжайларын мына жерден қараңыз:

Элшеу құралын, оның жабдықтары мен қаптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет.

Клшеу күралдарын не батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU еуропалық директивасы және оның үлтық заçнамада қолданылуы бойынша пайдалануға будан былай жарамсыз өлшеу құралдарын және 2006/66/ЕС еуропалық директивасы бойынша зақымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қөршаған орта үшін қауіпсіз жолмен қайта өндеуге жіберу қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Jahmnymn
