GLL 2-15 G Professional - Lazerinis žymeklis BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Lazerinis niveliatorius (linijų lygis)
Prekės ženklas	Bosch
Modelis	GLL 2-15 G Professional
Matmenys (be laikiklio)	126 × 63 × 115 mm
Matmenys (su LB 10 laikikliu)	145 × 63 × 134 mm
Svoris (pagal EPTA)	0,57 kg
Maitinimas	4 baterijos 1,5 V LR6 (AA)
Diapazonas	15 m
Niveliavimo tikslumas	±0,3 mm/m
Savaiminio niveliavimo diapazonas	±4°
Niveliavimo trukmė	< 4 s
Lazerio klasė	2
Lazerio tipas	500–540 nm, < 10 mW
Apsaugos klasė	IP64
Trikojo jungtis	1/4"
Veikimo temperatūra	nuo -10 °C iki +50 °C
Laikymo temperatūra	nuo -20 °C iki +70 °C
Pagrindinės funkcijos	Horizontalios ir vertikalios linijos, automatinis niveliavimas, pasvirimo režimas, automatinis išjungimas po 120 min
Priežiūra ir valymas	Minkšta drėgna šluoste, nenaudoti tirpiklių
Sauga	2 klasės lazerio spindulys, nežiūrėti tiesiogiai
Suderinti priedai	LB 10 laikiklis, teleskopinė lazda BT 350, universalus laikiklis BM 1, pasukamas laikiklis RM 10, lazeriniai akiniai, lazerio taikinys, apsauginis dėklas

Dažnai užduodami klausimai - GLL 2-15 G Professional BOSCH

Kaip įjungti prietaisą?

Padėkite Įjungimo/Išjungimo jungiklį (4) į Įjungta padėtį. Prietaisas tada projektuos lazerio spindulius. Norėdami išjungti, perjunkite į Išjungta padėtį.

Ką daryti, jei lazerio linijos greitai mirksi?

Greitas mirksėjimas rodo, kad prietaisas nėra lygioje padėtyje (pasvirimas > 4°) arba yra pasvirimo režime. Padėkite prietaisą ant stabilios horizontalios vietos, kad suaktyvintumėte automatinį niveliavimą.

Kaip pakeisti baterijas?

Paspauskite fiksatorių (6), kad atidarytumėte baterijų skyriaus dangtelį (7). Įdėkite 4 baterijas 1,5 V LR6 (AA) laikydamiesi nurodytos poliškumo. Visada pakeiskite visas baterijas vienu metu.

Koks yra didžiausias diapazonas?

Diapazonas yra 15 m. Jis gali sumažėti esant nepalankioms sąlygoms, pvz., tiesioginiam saulės spinduliui.

Kaip naudoti LB 10 laikiklį?

Prisukite prietaisą prie laikiklio (10) per 1/4" jungtį. Laikiklį galima pritvirtinti prie medžio (varžtais), prie įmagnetinamo paviršiaus (magnetais) arba prie karnizo su lubų spaustuku (14). Prieš įjungdami apytiksliai sureguliuokite padėtį.

Ką reiškia baterijų indikatorius?

Indikatorius (2) rodo įkrovos lygį. Nuolatinis mirksėjimas = baterijos beveik išsekusios. Lazerio linijos tada mirksi 5 s kas 5 minutes. Kai baterijos visiškai išseko, prietaisas išsijungia po paskutinio mirksėjimo.

Kaip patikrinti prietaiso tikslumą?

Atlikite instrukcijoje aprašytus patikrinimus: patikrinkite horizontalių ir vertikalių linijų aukščio ir niveliavimo tikslumą. 10 m atstumu leistinas nuokrypis yra ±3 mm. Jei viršijama, kreipkitės į Bosch techninės priežiūros tarnybą.

Ar prietaisą galima naudoti lauke?

Taip, prietaisas skirtas naudoti viduje ir lauke. Saugokite jį nuo drėgmės ir nelaikykite tiesioginiuose saulės spinduliuose. Lauke diapazonas gali sumažėti.

Ką daryti, jei prietaiso temperatūra viršija 50 °C?

Prietaisas automatiškai išsijungia, kad apsaugotų lazerio diodą. Atvėsęs jį galima normaliai įjungti.

Kaip įjungti arba išjungti automatinį išjungimą?

Norėdami išjungti, laikykite nuspaudę darbo režimo mygtuką (3) mažiausiai 3 s (linijos mirksi). Norėdami vėl įjungti, išjunkite ir vėl įjunkite prietaisą. Pastaba: esant >45 °C, išjungti negalima.

NAUDOJIMO INSTRUKCIJA GLL 2-15 G Professional BOSCH

Lietuvių k. ......Puslapis 185

日本語……ページ 191

中文 页 197

繁體中文....頁 202

한국어 ...... 페이지 207

ไทย……หน้า 213

Bahasa Indonesia.... Halaman 219

Neiegremdėjiet mėrinstrumentu ūdenī vai citos škidrumos.

Kad su matavimo prietaisu dirbtumète nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuo-

rodų, gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĄ KITAM SAVININKUI.

- Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.

Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaizduota matavimo prietaiso schemoje).
▶ Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kar-tą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba.

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spinduliais galite apakinti kitus žmones, sukelti ne- laimingus atsitikimus arba pakenkti akims.

▶ Jei i akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio.

▶ Nedarykite jokių lazerinio įtaiso pakeitimų.

Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo la- zerio spinduliuotės.

Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemone. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.

Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.

▶ Saugokite, kad vaikai be suaugusiuju priežiūros ne- naudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis arba patys save.

Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.

Magnetinės papildomos įrangos nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pomų. Papildomos įrangos magnetai sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui.

Magnetinę papildomą įrangą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl papildomos įrangos magnetų poveikio duomenys gali negrįžtamai dingti.

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Matavimo prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti.

Matavimo prietaisas skirtas naudoti viduje ir lauke.

Šis gaminys yra plataus vartojimo lazerinis gaminys pagal EN 50689.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

(1) Lazerio spindulio išėjimo anga
(2) Baterijos indikatorius
(3) Lazerio veikimo režimo mygtukas
(4) Jjungimo-išjungimo jungiklis
(5) Jungtis tvirtinti prie stovo 1/4"
(6) Baterijų skyriaus dangtelio fiksatorius
(7) Bateriju skyriaus dangtelis
(8) Jspėjamasis lazerio spindulio ženklas

(9) Serijos numeris

(10) Laikiklis (LB 10)

(11) Laikiklio 1/4" varžtas
(12) Magnetas
(13) Laikiklio jsukimo kiaurymė
(14) Spaustuvas, skirtas tvirtinti prie lubų (DK 10) ^a)
(15) Stovas (BT 150) ^a)

(16) Teleskopinis strypas (BT 350) ^a)

(17) Universalus laikiklis (BM 1) ^a)

(18) Sukamasis laikiklis (RM 10) ^a)

(19) Akiniai lazerio matomumui pagerinti ^a)

(20) Lazerio nusitaikymo lentelé ^a)

(21) Apsauginis krepšys ^a)

a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Linijinis lazeris GLL 2-15 G
Gaminio numeris	3 601 K63 W..
Veikimo nuotolisA)	15 m
Niveliavimo tikslumasB)(C)	±0,3 mm/m
Savaiminio išsilyginimo diapa-zonas	±4°
Niveliavimo laikas < 4 s
Darbinė temperatūra -10 °C ... +50 °C
Sandėliavimo temperatūra -20 °C ... +70 °C
Maks. eksploatavimo aukštis virš bazinio aukščio	2000 m
Maks. santykinis oro drėgnis 90 %
Užterštumo laipsnis pagal IEC 61010-1	2D)
Lazerio klasė 2
Lazerio tipas 500–540 nm, < 10 mW
C6	10
Divergencija 50 × 10 mrad	(visas kampas)

Linijinis lazeris GLL 2-15 G

Sriegis prietaisui prie stovo tvirtinti	1/4"
Baterijos 4 × 1,5 V LR6 (AA)
Svoris pagal „EPTA-Procedure 01:2014“	0,57 kg
Matmenys (ilgis × plotis × aukštis)
– be laikiklio 126 × 63 × 115 mm
– su laikikliu LB 10 145 × 63 × 134 mm
Apsaugos tipas IP64

A) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai šviečiant saulei), veikimo nuotolis gali sumažeti.
B) esant 20-25°C
C) Nurodytos vertės galioja esant normalios ir palankioms aplinkos sąlygoms (pvz., néra vibracijos, néra rūko, néra dūmų, néra tiesioginio saulės spinduliavimo). Po didelių temperatūros svyravimų gali atsirasti tikslumo nuokrypių.
D) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo.
Firminėje lentelėje esantis gaminio numeris (9) yra skirtas jūsų mata- vimo prietaisui vienareikšmiškai identifikuoti.

Montavimas

Bateriju idėjimas/keitimas

Matavimo prietaisą patariama naudoti su šarminėmis manga-no baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį (7), paspauskite fiksatorių (6) ir nuimkite baterijų skyriaus dangtelį. Idėkite baterijas.

Idėdami baterijas atkreipkite dėmesį i baterijų skyriaus viduje nurodytus baterijų polius.

Baterijos indikatorius (2) visada rodo esamaja baterijos bü- sena.

Kai baterijos išsikrauna, lazerio liniju šviesumas po truputj silpnėja.

Jei baterijos beveik išsikrovusios, bateriju indikatorius (2) mirksi nuolat. Lazerio linijos kas 5 min mirksi 5 s.

Jei baterijos išsikrovusios, prieš matavimo prietaisui išsijungiant, dar kartą sumirksi lazerio linijos ir baterijos indikatorius.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

▶ Jei matavimo prietaiso ilgesnj laiką nenaudosite, išim-kite iš jo baterijas. Ilgesnj laiką laikant baterijas matavi-mo prietaise, dėl korozijos jos gali pradėti irti ir savaime išsikrauti.

Naudojimas

Paruošimas naudoti

▶ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės spindulių poveikio.
▶ Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz.,

nepalikite jo ilgesniam laikui automobilyje. Esant didesniems temperatūros svyravimams, pirmiausia palaukite, kol stabilizuosis jo temperatūra, ir prieš tęsdami darbą visada atlikite tikslumo patikra (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 188).

Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.

▶ Saugokite, kad matavimo prietaisas nebūtų smarkiai sutrenktas ir nenukristų. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 188).
▶ Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus švytavimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.

ljungimas ir išjungimas

Norėdami matavimo prietaisą jjungti, jjungimo-išjungimo jungiklį (4) pastumkite j padėtį On. Matavimo prietaisą jjungus, per lazerio spindulių išėjimo angas (1) tuoj pat siunčia mi lazerio spinduliai.
▶ Nenukreipkite lazerio spindulio i kitus asmenis ar gyvūnus ir nežiūrėkite i lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.

Norėdami matavimo prietaisą išjungti, jjungimo-išjungimo jungiklj (4) pastumkite j padėtį Off. Prietaisą išjungus švyta- vimo mazgas užblokuojamas.

▶ Nepalikite ijungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Jei viršijama aukščiausia leidžiamoji 50 °C darbinė temperatūra, lazerio spindulys išsijungia automatiškai, kad apsaugotų lazerio diodą. Kai prietaisas atvėsta, jis vėl yra parengties būsenoje ir jį vėl galima jjungti.

Automatinis išjungimas

Jei apytikriai per 120 min. nepaspaudžiamas joks mygtukas, kad būtų taupomos baterijos, matavimo prietaisas automatiškai išsijungia.

Norédami po automatinio išjungimo matavimo prietaisą vėl jjungti, galite arba pastumti jjungimo-išjungimo jungiklį (4) į padėtį „Off“ ir matavimo prietaisą vėl jjungti, arba paspausti lazerio veikimo režimo mygtuką (3).

Norėdami deaktyvinti automatinio išjungimo įtaisą (esant jjungtam matavimo prietaisui), ne mažiau kaip 3 s spauskite mygtuką (3). Kai automatinio išjungimo įtaisas deaktyvinamas, kaip patvirtinimas apie atliktą operaciją, trumpai su-mirksi lazerio spinduliai.

Nuoroda: Jei darbinė temperatūra viršija 45 °C, automatinio išjungimo įtaiso deaktyvinti nebegalima.

Jei automatinio išjungimo jtaisą norite suaktyvinti, matavimo prietaisą išjunkite ir vėl jjunkite.

Veikimo režimai

Šis matavimo prietaisas yra su keliais veikimo režimais, kuriuos jūs bet kada galite perjungti:

• Kryžminių linijų režimas (žr. A pav.): sukuriama horizontali ir vertikali lazerio linija,
• Horizontalusis režimas (žr. B pav.): sukuriama horizontali lazerio linija,
• Vertikalus režimas (žr. C pav.): sukuriama vertikali lazerio linija.

Norėdami pakeisti veikimo režimą, pakartotinai spauskite la- zerio veikimo režimo mygtuką (3), kol lazerio spinduliai bus sukurti pageidaujamu režimu.

Visi veikimo režimai galimi tiek su automatinio niveliavimo jtaisu, tiek su posvyrio funkcija.

Automatinio niveliavimo įtaisas

Matavimo prietaisas veikimo metu visada kontroliuoja padėtį. Pastačius savaiminio susiniveliavimo diapazone ±4°, jis veikia su automatinio niveliavimo įtaisu. Už savaiminio susiniveliavimo diapazono ribų, jis automatiškai persijungia į posvyrio funkciją.

Darbas su automatinio niveliavimo įtaisu (žr. A-C pav.)

Pastatykite prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jj ant laikiklio (10) arba stovo (15).

Automatinio niveliavimo jtaisas savaiminio išsilyginimo diapazone ±4° esančius nelygumus išlygina automatiškai. Jei lazerio spinduliai šviečia nuolat, vadinasi matavimo prietaisas yra išlygintas.

Jei automatinis niveliavimas negalimas, pvz., jei matavimo prietaiso atraminis paviršius daugiau kaip 4° nukrypsta nuo horizontalės, lazerio linijos iš pradžių greitai mirksi 2 s, o paskui kelis kartus sumirksi kas 5 s. Jungta matavimo prietaiso posvyrio funkcija.

Norėdami toliau dirbti su automatiniu niveliavimo įtaisu, ma- tavimo prietaisą pastatykite horizontaliai ir palaukite, kol jis savaime susiniveliuos. Kai tik matavimo prietaisas grįžta į savaiminio susiniveliavimo diapazoną ±4°, lazerio spinduliai pradeda šviesti nuolat.

Jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas. Kad dėl matavimo prietaiso pasislinkimo išvengtumėte klaidų, po niveliavimo patikrinkite lazerio spindulių padėtį atskaitos taškų atžvilgiu.

Darbas su posvyrio funkcija (žr. D pav.)

Matavimo prietaisą pastatykite ant pasvirusio pagrindo. Dirbant su posvyrio funkcija, lazerio linijos iš pradžių greitai mirksi 2 s, o paskui kelis kartus sumirksi kas 5 s.

Esant jjungtai posvyrio funkcijai, lazerio linijos nebeniveliuojamos ir nebūtinai yra statmenos viena kitos atžvilgiu.

Matavimo prietaiso tikslumo patikra

Itaka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra Lazerio spindulį ypač gali pakreipti temperatūros skirtumai, susidarantys nuo pagrindo kylant aukštyn.

Siekiant kaip galima sumažinti iš žemės kylančios šilumos terminę įtaką, matavimo prietaisą rekomenduojama naudoti ant stovo. Prietaisą visada statykite darbo zonos centre.

Be išorinių veiksnių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus). Todėl kaskart prieš pradėdami dirbti patikrinkite, ar tiksliai sukalibruota.

Kiekvieną kartą pirmiausia patikrinkite horizontalios lazerio linijos aukščio ir niveliavimo tikslumą, o po to – vertikalios lazerio linijos niveliavimo tikslumą.

Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreipkitės Bosch įrankių remonto dirbtuves.

Horizontalios linijos aukščio tikslumo patikrinimas

Norint atlikti patikrinimą, jums reikia laisvo 5 m ilgio matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.

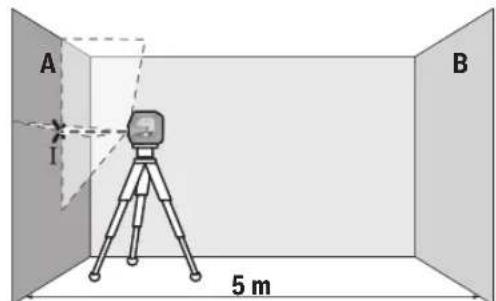

- Pritvirtinkite matavimo prietaisą arti sienos A ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Jjunkite mata-vimo prietaisą ir parinkite kryžminių linijų režimą.

- Nukreipkite lazerj i arti esančia sieną A ir palaukite, kol matavimo prietaisas susiniveliuos. Pažymėkite taško, kuriame ant sienos susikerta lazerio linijos, vidurį (taškas I).

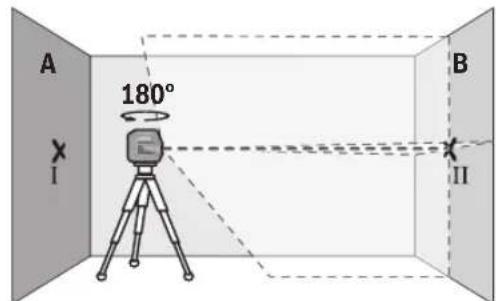

• Pasukite matavimo prietaisą 180° kampu, palaukite, kol susiniveliuos, ir ant priešais esančios sienos B pažymėkite lazerio linijų susikirtimo tašką (taškas II).
• Matavimo prietaisą nepasukdami padėkite arti sienos B, jį jjunkite ir palaukite, kol susiniveliuos.

- Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padėdami pagrindą), kad lazerio linijų susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.

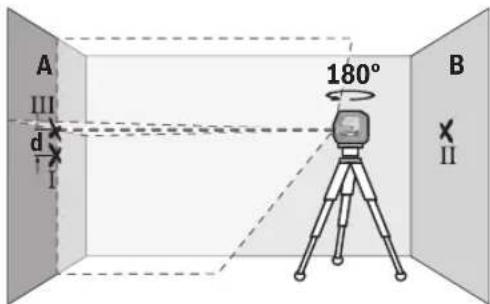

- Pasukite matavimo prietaisą 180° kampu, nepakeisdami aukščio. Nukreipkite jj i sieną A, kad vertikali lazerio linija eitų per ką tik pažymėtą tašką I. Palaukite, kol matavimo prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio linijų susikirtimo tašką (taškas III).

- Ant sienos A pažymėty abiejų taškų l ir lll skirtumas d rodo faktinę matavimo prietaiso aukščio nuokrypą. Esant 2 × 5 m = 10 m matavimo atstumui, maksimalus leidžiamasis nuokrypis:

10 m × ±0,3 mm/m = ±3 mm. Skirtumas d tarp taškų I ir III gali būti ne didesnis kaip 3 mm.

Horizontalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia apie 5 × 5 m laisvo ploto.

- Pritvirtinkite matavimo prietaisą viduryje tarp sienų A ir B ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Jjunkite matavimo prietaisą ir parinkite horizontalų režimą. Palaukite, kol matavimo prietaisas susiniveliuos.

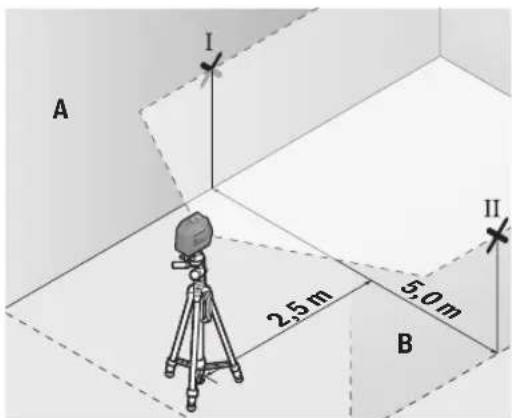

- Ant abiejų sienų 2,5 m atstumu nuo matavimo prietaiso pažymėkite lazerio linijos vidurį (taškas I ant sienos A ir taškas II ant sienos B).

• Matavimo prietaisą, pasuktą 180° kampu pastatykite 5 m atstumu ir palaukite, kol susiniveliuos.
• Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padėdami pagrindą), kad lazerio linijos vidurys tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.

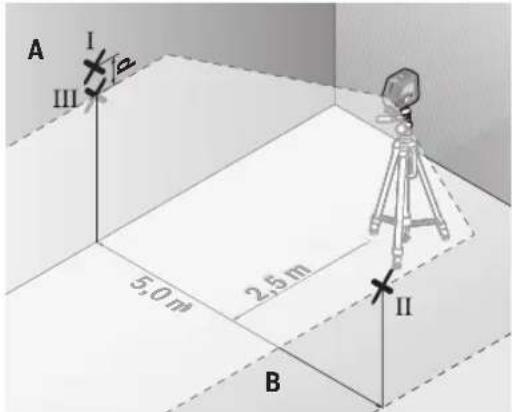

• Ant sienos A pažymėkite lazerio linijos vidurį - tašką III (statmenai virš arba po taško I).
• Ant sienos A pažymėtų abiejų taškų I ir III skirtumas d rodo faktinę matavimo prietaiso nuokrypą nuo horizonta- lės.

Esant 2 × 5 m = 10 m maksimalus leidžiamasis nuokrypis:

10 m × ±0,3 mm/m = ±3 mm. Skirtumas d tarp taškų l ir lll gali būti ne didesnis kaip 3 mm.

Vertikalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau kaip 2,5 m.

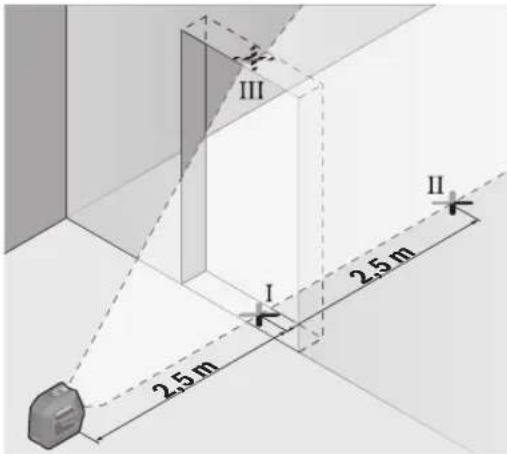

– Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų angos ant tvirto, lygaus pagrindo (ne ant stovo). Jjunkite matavimo prietaisą ir parinkite vertikalų režimą. Lazerio li-niją nukreipkite į durų angą ir palaukite, kol matavimo prietaisas susiniveliuos.

- Vertikalios lazerio linijos vidurj pažymėkite ant durų angos grindų (taškas I), 5 m atstumu kitoje durų angos puseje (taškas II) bei ant viršutinio durų angos krašto (taškas III).

• Pasukite matavimo prietaisą 180° kampu ir pastatykite jj kitoje durų angos pusėje iškart už taško II. Palaukite, kol matavimo prietaisas susiniveliuos, ir nukreipkite vertikalią lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus I ir II.

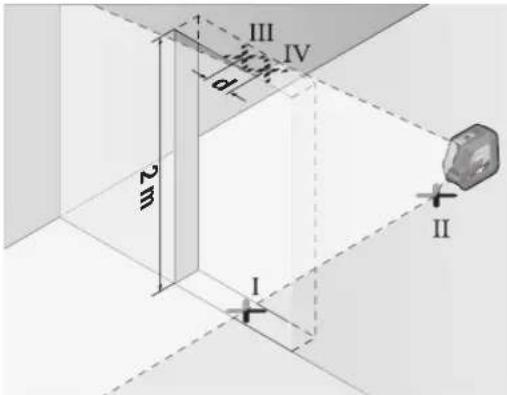

• Lazerio linijos vidurj ant viršutinio durų angos krašto pažymėkite kaip tašką IV.
• Abiejų pažymėtų taškų III ir IV skirtumas d rodo faktinę matavimo prietaiso nuokrypą nuo vertikalės.
• Išmatuokite durų angos aukštį. Maksimalų leidžiamajį nuokrypj apskaičiuokite taip: dvigubas durų angos aukštis × 0,3 mm/m Pavyzdys: kai durų aukštis lygus 2 m, nuokrypis turi būti ne didesnis kaip 2 × 2 m × ±0,3 mm/m = ±1,2 mm. Taškai III ir IV turi būti nutoļę vienas nuo kito ne daugiau kaip 1,2 mm.

Darbo patarimai

Visada žymėkite tik lazerio linijos vidurį. Kintant atstu-mui lazerio linijos plotis taip pat kinta.

Darbas su laikikliu LB 10 (žr. E-H pav.)

Naudodamiesi laikikliu (10), matavimo prietaisą galite pri- tvirtinti ant vertikalių arba įsimagnetinančių paviršių. Naudojant su spaustuvu, skirtu tvirtinti prie lubų (14), matavimo prietaisą galima išlyginti reikiamame aukštyje.

Matavimo prietaiso 1/4" jungtj, skirtą tvirtinti prie stovo, (5) jstatykite ant laikiklio 1/4" varžto (11) ir tvirtai prisukite.

Laikiklio (10) tvirtinimo galimybės:

- su standartiniu tvirtinimo varžtu per laikiklio jsukimo kiaurymę (13) ant medienos (žr. F pav.),

- su magnetais (12) ant metalinių paviršių (žr. G pav.),

– su spaustuvu, skirtu tvirtinti prie lubų, (14) prie lubų lent-juostės (žr. H pav.).

Kai papildomą įrangą tvirtinate prie paviršiaus, nelieskite pirštais magnetinės papildomos įrangos užpakalinės pusės. Dėl stiprios magneto traukiamosios jėgos gali būti prispausti pirštai.

Prieš jjungdami matavimo prietaisą, laikiklj (10) apytiksliai išlyginkite.

Darbas su lazerio nusitaikymo lentele

Lazerio nusitaikymo lentelė (20) pagerina lazerio spindulio matomuma, esant nepalankioms sąlygoms ir matuojant didesniu atstumu.

Lazerio nusitaikymo lentelės (20) atspindintis paviršius pagerina lazerio linijos matomumą, o per permatomą dalį lazerio liniją galima matyti ir iš užpakalinio lazerio nusitaikymo lentelės paviršiaus.

Darbas su stovu

Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštj. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo (5), matavimo prietaisą prisukite prie stovo (15) sriegio arba prie standartinio trikojo stovo. Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu.

Prieš jjungdami matavimo prietaisą, stovą apytiksliai išlyginkite.

Tvirtinimas universaliu laikikliu (žr. K pav.)

Naudodamiesi universaliuoju laikikliu (17), matavimo prietaisą galite pritvirtinti, pvz., prie vertikalių paviršių arba įsi-magnetinančių objektų. Universalyji laikiklį taip pat galima naudoti kaip stovą, jis palengvina matavimo prietaiso aukščio išlyginimą.

Kai papildomą įrangą tvirtinate prie paviršiaus, nelieskite pirštais magnetinės papildomos įrangos užpakalinės pusės. Dėl stiprios magneto traukiamosios jėgos gali būti prispausti pirštai.

Prieš jjungdami matavimo prietaisą, universaluji laikiklj (17) apytiksliai išlyginkite.

Darbas su sukamuoju laikikliu

Naudodamiesi sukamuoju laikikliu (18), matavimo prietaisą galite pasukti 360° kampu. Tokiu būdu lazerio linijas galima tiksliai nustatyti, nekeičiant matavimo prietaiso padėties.

Sukamajj laikiklj (18) galite naudoti kaip stovą, su juo mata- vimo prietaisą galite prisukti prie vertikalių paviršių, naudodamiesi magnetais (12) matavimo prietaisą galite pritvirtinti prie metalinių paviršių arba naudodamiesi spaustuvu, skirtu tvirtinti prie lubų, (14), galite pritvirtinti prie lubų lentjuos- tės.

Kai papildomą įrangą tvirtinate prie paviršiaus, nelieskite pirštais magnetinės papildomos įrangos užpakalinės pusės. Dėl stiprios magneto traukiamosios jėgos gali būti prispausti pirštai.

Prieš jjungdami matavimo prietaisą, sukamajj laikiklj (18) apytiksliai išlyginkite.

Akiniai lazerio matomumui pagerinti

Akiniai lazerio matomumui pagerinti išfiltruoja aplinkos šviesą. Todėl lazerio šviesa tampa akiai aiškiau matoma.

Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo la- zerio spinduliuotės.
Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemone. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.

Darbo pavyzdžiai (žr. I-K pav.)

Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasite grafiniuose puslapiuose.

Priežiūra ir servisas

Priežiūra ir valymas

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius sky- sčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Ne- naudokite valymo priemonių ir tirpiklių.

Paviršius ties lazerio spindulio išėjimo anga valykite regulariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.

Matavimo prietaisą laikykite ir transportuokite tik apsauginiame krepšyje (21).

Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje (21).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Matavimo prietaisai, papildoma jranga ir pakuotė turi būti su- renkami ir perdirbami aplinkai nekenksmingu būdu.

Matavimo prietaisų ir baterijų nemeskite į buitinių atliekų konteinerį!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti matavimo prietaisai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

日本語

安全上の注意事項
