| Typ výrobku | Laserový nivelační přístroj (liniový laser) |
| Značka | Bosch |
| Model | GLL 2-15 G Professional |
| Rozměry (bez držáku) | 126 × 63 × 115 mm |
| Rozměry (s držákem LB 10) | 145 × 63 × 134 mm |
| Hmotnost (podle EPTA) | 0,57 kg |
| Napájení | 4 baterie 1,5 V LR6 (AA) |
| Dosah | 15 m |
| Přesnost nivelace | ±0,3 mm/m |
| Rozsah samonivelace | ±4° |
| Doba nivelace | < 4 s |
| Třída laseru | 2 |
| Typ laseru | 500–540 nm, < 10 mW |
| Stupeň krytí | IP64 |
| Závit pro stativ | 1/4" |
| Provozní teploty | -10 °C až +50 °C |
| Skladovací teploty | -20 °C až +70 °C |
| Hlavní funkce | Horizontální a vertikální linie, automatická nivelace, režim sklonu, automatické vypnutí po 120 min |
| Údržba a čištění | Měkký vlhký hadřík, bez rozpouštědel |
| Bezpečnost | Laser třídy 2, nedívejte se přímo do paprsku |
| Kompatibilní příslušenství | Držák LB 10, teleskopická tyč BT 350, univerzální držák BM 1, otočný držák RM 10, laserové brýle, laserový terč, ochranný kryt |
Často kladené otázky - GLL 2-15 G Professional BOSCH
Dotazy uživatelů ohledně GLL 2-15 G Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Laserové ukazovátko ve formátu PDF zdarma! Najděte svůj návod GLL 2-15 G Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GLL 2-15 G Professional značky BOSCH.
NÁVOD K OBSLUZE GLL 2-15 G Professional BOSCH
es Původní návod k použivání
sk Původný návod na použitie
Čeština.... Stránka 92
Bezpečnostní upozornění

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přecist a dodržovat veškeré pokyny. Pokud se měřicí přístroj nepouživá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.

Laserový paprsek nemířte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku.
▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.
Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.
S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.

Nedávejte magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnety příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.
Nedávejte magnetické příslušenství do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů příslušenství může dojít k nevratným ztrátám dat.
Řid’te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Měřicí přístroj je určený k zjištování a kontrole vodorovných a svislých linií.
Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.
Tento výrobek je spotřební laserový výrobek v souladu s normou EN 50689.
Zobrazené součásti
Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.
(1) Výstupní otvor laserového paprsku
(2) Ukazatel baterie
(3) Tlačítko druhu provozu laseru
(4) Vypínač
(5) Stativový závit 1/4"
(6) Aretace krytu prihrádky pro baterie
(7) Kryt přihrádky pro baterie
(8) Varovný štítek laseru
(9) Sériové číslo
(10) Držák (LB 10)
(11) 1/4" šroub držáku
(12) Magnet
(13) Otvor pro šroub v držáku
(14) Držák na strop (DK 10) ^a)
(15) Stativ (BT 150) ^a)
(16) Teleskopická tyč (BT 350) ^a)
(17) Univerzální držák (BM 1) ^a)
(18) Otočný držák (RM 10) ^a)
(19) Brýle pro práci s laserem ^a)
(20) Cílová tabulka laseru ^a)
(21) Ochranné pouzdro ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Čárový laser GLL 2-15 G | |
| Číslo zboží | 3 601 K63 W.. |
| Pracovní dosah ^A) | 15 m |
| Přesnost nivelace ^B(C) | ±0,3 mm/m |
| Rozsah samonivelace ±4° | |
| Doba nivelace < 4 s | |
| Provozní teplota -10 °C až +50 °C | |
| Skladovací teplota -20 °C až +70 °C | |
| Max. nadmořská výška pro použití | 2 000 m |
| Relativní vlhkost vzduchu max. | 90 % |
| Stupeň znečištění podle IEC 61010-1 | 2 ^D) |
| Třída laseru 2 | |
| Typ laseru 500–540 nm, < 10 mW | |
| C_G | 10 |
| Divergence 50 × 10 mrad (plný úhel) | |
| Stativový závit 1/4" | |
| Baterie 4× 1,5 V LR6 (AA) | |
| Hmotnost podle EPTA-Procedure 01:2014 | 0,57 kg |
| Rozměry (délka × šířka × výška) | |
| – bez držáku 126 × 63 × 115 mm | |
| – s držákem LB 10 145 × 63 × 134 mm | |
| Stupeň krytí IP64 | |
A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).
B) při 20-25°C
C) Uvedené hodnoty platí za předpokladu normálních až přiznivých podmínek prostředí (např. bez vibrací, bez mlhy, bez kouře, bez přímého slunečního záření). Po velkém kolísání teploty může dojit k odchylkám presnosti.
D) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (9) na typovém štítku.
Montáž
Vložení/výměna baterií
Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie.
Pro otevření krytu přihrádky pro baterie (7) stiskněte aretaci (6) nahoru a kryt přihrádky pro baterie sejměte. Vložte baterie.
Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie.
Ukazatel baterie (2) ukazuje vždy aktuální stav baterie.
S vybíjením baterií se pomalu snižuje jas laserových čar.
94 | Čeština
Když jsou baterie téměř vybité, nepřetržitě bliká ukazatel baterie (2). Laserové čáry blikají každých 5 min po dobu 5 s. Když jsou baterie vybité, laserové čáry a ukazatel baterie ještě jednou zablikají, než se měřicí přístroj vypne. Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.
Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v měřicím přístroji mohou baterie zkorodovat a samy se vybít.
Provoz
Uvedení do provozu
▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot. Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teploty nechte měřicí přístroj nejprve vytemperovat a před další prací provedte vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 95).
Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 95).
▶ Před přepravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.
Zapnutí a vypnutí
Pro zapnutí měřicího přístroje posuňte vypínač (4) do polohy On. Měřicí přístroj promítá ihned po zapnutí z výstupních otvorů (1) laserové paprsky.
▶ Nemířte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.
Pro vypnutí měřicího přístroje posuňte vypínač (4) do polohy Off. Při vypnutí se zablokuje kyvadlová jednotka.
Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.
Při překročení maximální přípustné provozní teploty 50 °C dojde k vypnutí kvůli ochraně laserové diody. Po vychladnutí je měřicí přístroj opět připravený k provozu a lze ho znovu zapnout.
Automatické vypnutí
Pokud cca 120 min nestisknete žádné tlačitko na měřicím přístroji, měřicí přístroj se automaticky vypne kvůli šetření baterií.
Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžete buď posunout vypínač (4) nejprve do polohy „Off“ a poté měřicí přístroj znovu zapnout, nebo stiskněte tlačítko druhu provozu laseru (3).
Pro deaktivaci automatického vypnutí podržte (při zapnutém měřicím přístroji) minimálně 3 s stisknuté tlačitko druhu laserového provozu (3). Jakmile je automatické vypnutí deaktivované, laserové čáry krátce zablikají pro potvrzení.
Upozornění: Když provozní teplota překročí 45 °C, automatické vypnutí již nelze deaktivovat.
Pro aktivaci automatického vypnutí měřicí přístroj vypněte a znovu zapněte.
Druhy provozu
Měřicí přístroj disponuje několika druhy provozu, které můžete kdykoli měnit:
– provoz s křížovými čárami (viz obrázek A): promítá jednu vodorovnou a jednu svislou laserovou čáru,
- horizontální provoz (viz obrázek B): promítá jednu vodorovnou laserovou čáru,
- vertikální provoz (viz obrázek C): promítá jednu svislou laserovou čáru.
Pro změnu druhu provozu stiskněte tlačitko druhu provozu laseru (3) tolikrát, dokud nejsou laserové paprsky promítány v požadovaném druhu provozu.
Všechny druhy provozu jsou možné jak s automatickou nivelací, tak také s funkcí sklonu.
Automatická nivelace
Měřicí přístroj během provozu neustále kontroluje polohu. Při postavení mimo samonivelační rozsah ±4° pracuje s automatickou nivelací. Mimo samonivelační rozsah automaticky přejde do funkce sklonu.
Práce s automatickou nivelací (viz obrázky A-C)
Postavte měřicí přístroj na vodorovný, pevný povrch, upevněte ho do držáku (10) nebo na stativ (15).
Automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°. Jakmile laserové paprsky svítí nepřetržitě, je měřicí přístroj znivelovaný.
Pokud není možné provést automatickou nivelaci, např. protože je plocha, na které měřicí přístroj stojí, odchýlená od vodorovné roviny o více než 4°, laserové čáry nejprve rychle blikají 2 s, poté každých 5 s několikrát rychle zablikají. Měřicí přístroj je ve funkci sklonu.
Pro další práci s automatickou nivelací postavte měřicí přístroj vodorovně a počkejte na samonivelaci. Jakmile se měřicí přístroj nachází v samonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svítí.
Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po nivelaci zkontrolujte polohu laserových paprsků ve vztahu k referenčním bodům, aby se zamezilo chybám daným posunutím měřícího přístroje.
Práce s funkcí sklonu (viz obrázek D)
Postavte měřicí přístroj na podklad se sklonem. Při práci s funkcí sklonu laserové čáry nejprve 2 s rychle blikají, poté několikrát rychle zablikají každých 5 s.
Laserové čáry nejsou znivelované a nemusí nutně probíhat navzájem kolmo.
Kontrola presnosti měřicího přístroje
Vlivy na presnost
Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru.
Pro minimalizaci vlivu tepla, které stoupá ze země, doporučujeme používat měřicí přístroj na stativu. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy.
Kromě vnějsích vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte přesnost nivelace.
Zkontrolujte vždy nejprve přesnost výšky a nivelace vodorovné laserové čáry, poté přesnost nivelace svislé laserové čáry.
Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.
Kontrola výšky vodorovné čáry
Pro kontrolu potřebujete volnou měřicí dráhu 5 m na pevném podkladu mezi dvěma stěnami A a B.

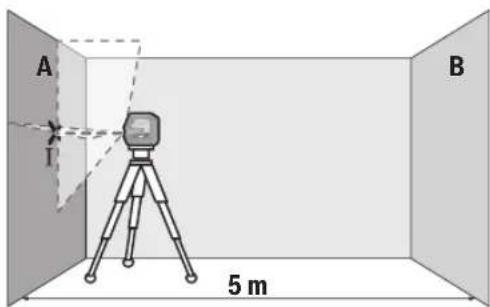

– Namontujte měřicí přístroj blízko stěny A na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj a zvolte provoz s křížovými čárami.

- Namiřte laser na blízkou stěnu A a nechte měřicí přístroj znivelovat. Označte střed bodu, ve kterém se laserové čáry na stěně protínají (bod I).

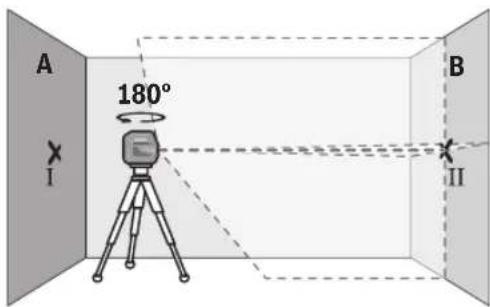

- Otočte měřicí přístroj o 180°, nechte ho znivelovat a označte průsečík laserových čar na protilehlé stěně B (bod II).
- Umístěte měřicí přístroj - aniž byste ho otočili - blízko u stěny B, zapněte ho a nechte ho znivelovat.

– Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby průsečík laserových čar dopadal přesně na vyznačený bod II na stěně B.

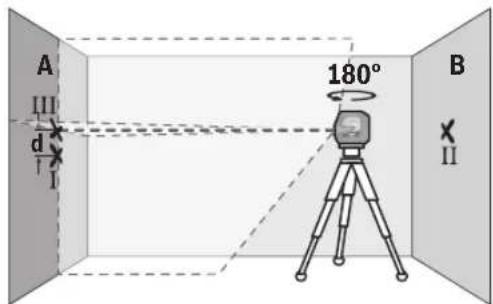

- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Namiřte ho na stěnu A tak, aby svislá laserová čáry probíhala vyznačeným bodem I. Nechte měřicí přístroj znivelovat a označte průsečík laserových čar na stěně A (bod III).
- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje.
U měřicí dráhy 2 × 5 m = 10 m činí maximální připustná odchylka:
10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.
Kontrola presnosti nivelace vodorovné čáry
Pro kontrolu potřebujete volnou plochu cca 5 × 5 m.

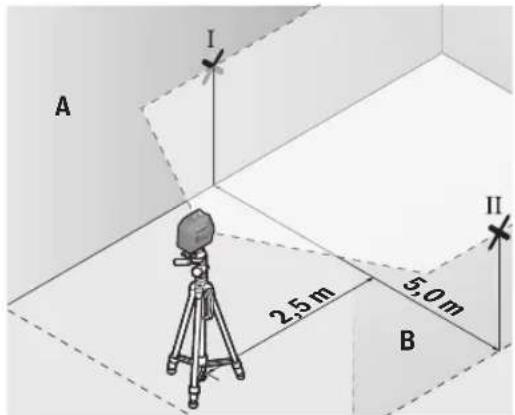

– Namontujte měřicí přístroj doprostřed mezi stěny A a B na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj a zvolte horizontální provoz. Nechte měřicí přístroj znivelovat.

- Označte ve vzdálenosti 2,5 m od měřicího přístroje na obou stěnách střed laserové čáry (bod I na stěně A a bod II na stěně B).

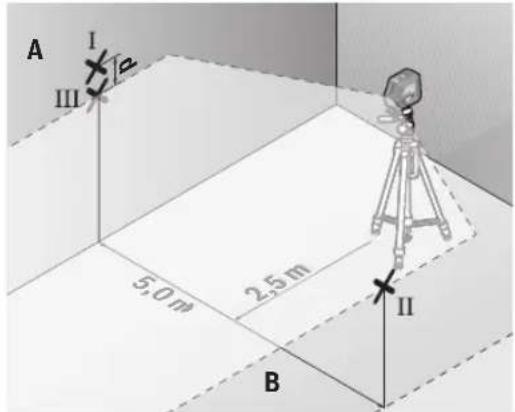

- Postavte měřicí přístroj otočený o 180° do vzdálenosti 5 m a nechte ho znivelovat.
- Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby střed laserové čáry dopadal přesně na vyznačený bod II na stěně B.
- Označte na stěně A střed laserové čáry jako bod III (svisle nad, resp. pod bodem I).
- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou odchylku měřicího přístroje od vodorovné roviny.
U měřicí dráhy 2 × 5 m = 10 m činí maximální přípustná odchylka:
10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.

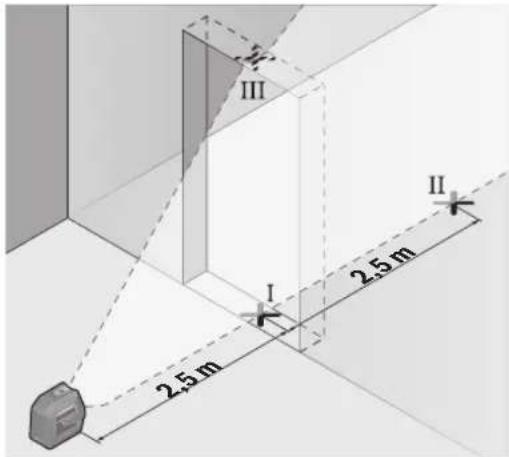

Kontrola presnosti nivelace svislé čáry
Pro kontrolu potřebujete dveřní otvor, u kterého je (na pevném podkladu) na každé straně dveří nejméně 2,5 m místa.
- Postavte měřicí přístroj ve vzdálenosti 2,5 m od dveřního otvoru na pevný, rovný podklad (ne na stativ). Zapněte měřicí přístroj a zvolte vertikální provoz. Namiřte laserovou čáru na dveřní otvor a nechte měřicí přístroj znivelovat.

- Označte střed svislé laserové čáry na podlaze ve dveřním otvoru (bod I), ve vzdálenost 5 m na druhé straně dveřního otvoru (bod II) a na horním okraji dveřního otvoru (bod III).

- Otočte měřicí přístroj o 180° a postavte ho na druhé straně dveřního otvoru přímo za bod II. Nechte měřicí přístroj znivelovat a svislou laserovou čáru vyrovnejte tak, aby její střed probíhal přesně body I a II.
– Označte střed laserové čáry na horním okraji dveřního otvoru jako bod IV. - Rozdíl d mezi oběma označenými body III a IV udává skutečnou odchylku měřicího přístroje od svislé roviny.
– Změřte výšku otvoru dveří. Maximální přípustnou odchylku vypočítáte následovně: dvojnásobná výška dveřního otvoru × 0,3 mm/m Příklad: Při výšce dveřního otvoru 2 m smí maximální odchylka činit
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Body III a IV smí tedy být maximálně 1,2 mm od sebe.
Pracovní pokyny
▶ Pro označení používejte vždy pouze střed laserové čáry. Šířka laserové čáry se mění se vzdáleností.
Práce s držákem LB 10 (viz obrázky E-H)
Pomocí držáku (10) můžete měřicí přístroj upevnit na svislé plochy nebo magnetické materiály. V kombinaci s držákem na strop (14) lze měřicí přístroj vyrovnat i ve výšce.
Nasad'te měřicí přístroj 1/4" stativovým závitem (5) na 1/4" šroub (11) držáku a přišroubujte ho.
Možnosti upevnění držáku (10):
- pomocí běžně prodávaného upevňovacího šroubu v otvoru pro šroub (13) na dřevu (viz obrázek F),
- pomocí magnetů (12) na magnetických materiálech (viz obrázek G),
- pomocí stropního držáku (14) na stropních lištách (viz obrázek H).
Když pripevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství.
Vlivem silné přitažlivé síly magnetů může dojít k uskřípnutí prstů.
Než měřicí přístroj zapnete, držák (10) nahrubo vyrovnejte.
Práce s cílovou tabulkou laseru
Cílová tabulka laseru (20) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.
Odrazivá plocha cílové tabulky laseru (20) zlepšuje viditelnost laserové čáry, pomocí průhledné plochy je laserová čára patrná i ze zadní strany cílové tabulky laseru.
Práce se stativem
Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasad'te měřicí přístroj 1/4" stativovým závitem (5) na závit stativu (15) nebo běžného fotografického stativu. Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte.
Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.
Upevnění pomocí univerzálního držáku (viz obrázek K)
Pomocí univerzálního držáku (17) můžete měřicí přístroj upevnit např. na svislých plochách nebo magnetických materiálech. Univerzální držák je rovněž vhodný jako podlahový stativ a usnadňuje výškové vyrovnání měřicího přístroje.
Když pripevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství.
Vlivem silné přitažlivé síly magnetů může dojít k uskřipnutí prstů.
Než měřicí přístroj zapnete, univerzální držák (17) nahrubo vyrovnejte.
Práce s otočným držákem
Pomocí otočného držáku (18) můžete měřicí přístroj otáčet o 360°. Tak lze laserové čáry přesně seřidit, aniž by se změnila poloha měřicího přístroje.
Otočný držák (18) můžete použít jako podlahový stativ, přišroubovat pomocí něj měřicí přístroj na svislé plochy, měřicí přístroj upevnit pomocí magnetů (12) na kovové povrchy nebo ve spojení s držákem na strop (14) na stropní lišty.
Když připevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství.
Vlivem silné přitažlivé síly magnetů může dojít k uskřípnutí prstů.
Než měřicí přístroj zapnete, otočný držák (18) nahrubo vyrovnejte.
Brýle pro práci s laserem
Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.
▶ Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle.
Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev
Příklady práce (viz obrázky I-K)
Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.
Údržba a servis
Údržba a čištění
Udržujte měřicí přístroj vždy čistý.
Měřicí přístroj neponořujte do vody nebo jiných kapalin.
Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.
Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.
Měřicí přístroj skladujte a přepravujte pouze v ochranném pouzdru (21).
V případě opravy posílejte měřicí přístroj v ochranném pouzdru (21).
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dilech najdete také na:
www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Měřící přístroje, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Měřicí přístroje a baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Slovenčina
(16) Teleskopická tyč (BT 350) ^a)
Na zmenu pracovného režimu stláčajte tlačidlo pre pracovný režim lasera (3), kým sa laserové lúče nezobrazujú v požadovanom pracovnom režime.
dvojnásobná výška otvoru dverí × 0,3 mm/m
Měřicí přístroje a baterie nevyhazujte do domovního odpadu!
