NÁVOD K OBSLUZE GCL 2-50 G Professional BOSCH
es Původní návod k použivání
sk Původný návod na použitie
Čeština.... Stránka 107
Bezpečnostní upozornění

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přecíst a dodržovat veškeré pokyny. Pokud se měřicí přístroj nepoužívá podle těchto
pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.

Laserový paprsek nemířte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku.
▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.
Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit osoby.
S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.

Nedávejte magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnety příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.
Nedávejte magnetické příslušenství do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů příslušenství může dojít k nevratným ztrátám dat.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Měřicí přístroj je určený k zjišťování a kontrole vodorovných a svislých linií a kolmých bodů.
Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.
Zobrazené součásti
Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.
108 | Čeština
(1) Výstupní otvor laserového paprsku
(2) Ukazatel baterie
(3) Tlačítko druhu provozu laseru
(4) Vypínač
(5) Stativový závit 1/4"
(6) Vodicí drážka
(7) Aretace krytu přihrádky pro baterie
(8) Kryt přihrádky pro baterie
(9) Varovný štítek laseru
(10) Sériové číslo
(11) Otočný držák (RM 10) ^A)
(12) Vodicí kolejnička
(13) Upevňovací otvor
(14) Šroub pro jemné nastavení otočného držáku
(15) Magnet
(16) Držák na strop (DK 10) ^A)
(17) Univerzální držák (BM 1) ^A)
(18) Držák (LB 10) ^A)
(19) Přijímač laseru ^A)
(20) Cílová tabulka laseru ^A)
(21) Stativ (BT 150) ^A
(22) Teleskopická tyč (BT 350) ^4
(23) Brýle pro práci s laserem ^A)
(24) Ochranné pouzdro ^A)
A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Bodový a čárový laser GCL 2-50 G | |
| Číslo zboží | 3 601 K66 M.. |
| Pracovní dosahA) | |
| – Standardní laserové čáry 15 m | |
| – Laserové čáry s přijímačem laseru | 5–50 m |
| – Laserové body 10 m | |
| Přesnost nivelaceB)(C) | |
| – Laserové čáry ± 0,3 mm/m | |
| – Laserové body ± 0,7 mm/m | |
| Rozsah samonivelace ± 4^ | |
| Doba nivelace < 4 s | |
| Provozní teplota –10 °C až +45 °C | |
| Skladovací teplota –20 °C až +70 °C | |
| Max. nadmořská výška pro použití | 2 000 m |
| Relativní vlhkost vzduchu max. | 90 % |
Bodový a čárový laser GCL 2-50 G
| Stupeň znečištění podleIEC 61010-1 | 2 ^(1) |
| Třída laseru 2 | |
| Laserové čáry | |
| – Typ laseru 500–540 nm, < 10 mW | |
| – C_6 | 10 |
| – Divergence 50 × 10 mrad (plný úhel) | |
| Laserové body | |
| – Typ laseru 500–540 nm, < 1 mW | |
| – C_6 | 1 |
| – Divergence 0,8 mrad (plný úhel) | |
| Kompatibilní přijímač laseru LR 7 | |
| Stativový závit | 1/4" |
| Baterie | 4 × 1,5 V LR6 (AA) |
| Hmotnost podleEPTA-Procedure 01:2014 | 0,58 kg |
| Rozměry (délka × šířka × výška) | |
| – bez držáku | 126 × 63 × 115 mm |
| – s otočným držákem RM 10 | 145 × 63 × 180 mm |
| Stupeň krytí | IP 64 |
A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).
B) při 20-25°C
C) Uvedené hodnoty platí za předpokladu normálních až přiznívých podmínek prostředí (např. bez vibraci, bez mlhy, bez kouře, bez přímého slunečního záření). Po velkém kolísání teploty může dojít k odchylkám přesnosti.
D) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (10) na typovém štítku.
Montáž
Vložení/výměna baterií
Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie.
Pro otevření krytu přihrádky pro baterie (8) stiskněte aretaci (7) nahoru a kryt přihrádky pro baterie sejměte. Vložte baterie.
Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie.
Ukazatel baterie (2) ukazuje vždy aktuální stav baterie.
S vybíjením baterií se pomalu snižuje jas laserových čar. Když jsou baterie téměř vybité, nepřetržitě bliká ukazatel baterie (2). Laserové čáry blikají každých 5 min po dobu 5 s.
Když jsou baterie vybité, laserové čáry a ukazatel baterie ještě jednou zablikají, než se měřicí přístroj vypne.
Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.
Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v měřicím přístroji mohou baterie zkorodovat a samy se vybit.
Provoz
Uvedení do provozu
▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot. Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teploty nechte měřicí přístroj nejprve vytemperovat a před další prací proved'te vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 110).
Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 110).
▶ Pred prépravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.
Zapnutí a vypnutí
Pro zapnutí měřicího přístroje posuňte vypínač (4) do polohy „On“. Měřicí přístroj promítá ihned po zapnutí z výstupních otvorů (1) laserové paprsky.
▶ Nemiřte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.
Měřicí přístroj lze kdykoli používat s přijímačem laseru (19). Pro vypnutí měřicího přístroje posuňte vypínač (4) do polohy Off. Při vypnutí se zablokuje kyvadlová jednotka.
Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.
Při překročení maximální přípustné provozní teploty 45 °C dojde k vypnutí kvůli ochraně laserové diody. Po vychladnutí je měřicí přístroj opět připravený k provozu a lze ho znovu zapnout.
Automatické vypnutí
Pokud cca 120 min nestisknete žádné tlačitko na měřicím přístroji, měřicí přístroj se automaticky vypne kvůli šetření baterií.
Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžete bud' posunout vypínač (4) nejprve do polohy „Off“ a poté měřicí přístroj znovu zapnout, nebo stiskněte tlačitko druhu provozu laseru (3).
Pro deaktivaci automatického vypnutí podržte (při zapnutém měřicím přístroji) minimálně 3 s stisknuté tlačitko druhu laserového provozu (3). Jakmile je automatické vypnutí deaktivované, laserové čáry krátce zablikají pro potvrzení.
Upozornění: Když provozní teplota překročí 45 °C, automatické vypnutí již nelze deaktivovat.
Pro aktivaci automatického vypnutí měřicí přístroj vypněte a znovu zapněte.
Druhy provozu
Měřicí přístroj disponuje několika druhy provozu, které můžete kdykoli měnit:
- Provoz s křížovými čárami a body (viz obrázek A): Měřicí přístroj promítá dopředu jednu vodorovnou a jednu svislou laserovou čáru a dále po jednom kolmém laserovém bodu nahoru a dolů.
- Horizontální provoz (viz obrázek B): Měřicí přístroj promítá jednu vodorovnou laserovou čáru.
- Vertikální provoz (viz obrázek C): Měřicí přístroj promítá jednu svislou laserovou čáru. Při umístění měřicího přístroje v prostoru se svislá laserová čára zobrazuje na stropě přes horní laserový bod.
- Provoz s body (viz obrázek D): Měřicí přístroj promítá po jednom laserovém bodu kolmo nahoru a dolů.
Pro změnu druhu provozu stiskněte tlačitko druhu provozu laseru (3) tolikrát, dokud nejsou laserové paprsky promítány v požadovaném druhu provozu.
Všechny druhy provozu jsou možné jak s automatickou nivelací, tak také s funkcí sklonu.
Všechny druhy provozu jsou vhodné pro provoz s přijímačem laseru (19).
Automatická nivelace
Měřicí přístroj během provozu neustále kontroluje polohu. Při postavení mimo samonivelační rozsah ±4° pracuje s automatickou nivelací. Mimo samonivelační rozsah automaticky přejde do funkce sklonu.
Práce s automatickou nivelací (viz obrázky A–D)
Postavte měřicí přístroj na vodorovný, pevný povrch, upevněte ho do otočného držáku (11) nebo na stativ (21).
Automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°. Jakmile laserové paprsky svítí nepřetržitě, je měřicí přístroj znivelovaný.
Pokud není možné provést automatickou nivelaci, např. protože je plocha, na které měřicí přístroj stojí, odchýlená od vodorovné roviny o více než 4°, laserové čáry nejprve rychle blikají 2 s, poté každých 5 s několikrát rychle zablikají. Měřicí přístroj je ve funkci sklonu.
Pro další práci s automatickou nivelací postavte měřicí přístroj vodorovně a počkejte na samonivelaci. Jakmile se měřicí přístroj nachází v samonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svití.
Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po nivelaci zkontrolujte polohu laserových paprsků ve vztahu k referenčním bodům, aby se zamezilo chybám daným posunutím měřícího přístroje.
Práce s funkcí sklonu (viz obrázek E)
Postavte měřicí přístroj na podklad se sklonem. Při práci s funkcí sklonu laserové čáry nejprve 2 s rychle blikají, poté několikrát rychle zablikají každých 5 s.
110 | Čeština
Laserové čáry nejsou znivelované a nemusí nutně probíhat navzájem kolmo.
Kontrola presnosti měřicího přístroje
Vlivy na presnost
Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru.
Protože teplotní stratifikace je největší blízko podlahy, měli byste měřicí přístroj od měřicí dráhy 20 m vždy namontovat na stativ. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy.
Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte přesnost nivelace.
Zkontrolujte vždy nejprve přesnost výšky a nivelace vodorovné laserové čáry, poté přesnost nivelace svislé laserové čáry.
Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.

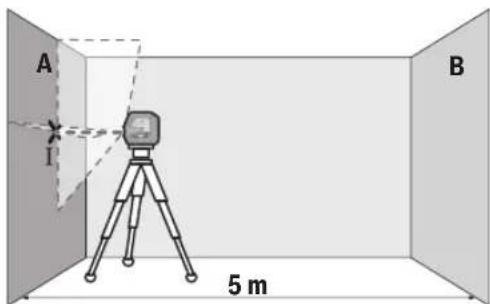

Kontrola výšky vodorovné čáry
Pro kontrolu potřebujete volnou měřicí dráhu 5 m na pevném podkladu mezi dvěma stěnami A a B.
- Namontujte měřicí přístroj blízko stěny A na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj a zvolte provoz s křížovými čárami.

- Namiřte laser na blízkou stěnu A a nechte měřicí přístroj znivelovat. Označte střed bodu, ve kterém se laserové čáry na stěně protínají (bod I).

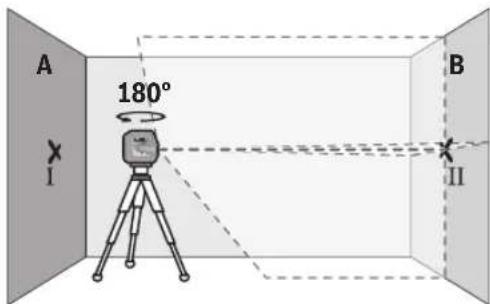

- Otočte měřicí přístroj o 180°, nechte ho znivelovat a označte průsečík laserových čar na protilehlé stěně B (bod II).
- Umístěte měřicí přístroj - aniž byste ho otočili - blízko u stěny B, zapněte ho a nechte ho znivelovat.

- Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby průsečík laserových čar dopadal přesně na vyznačený bod II na stěně B.

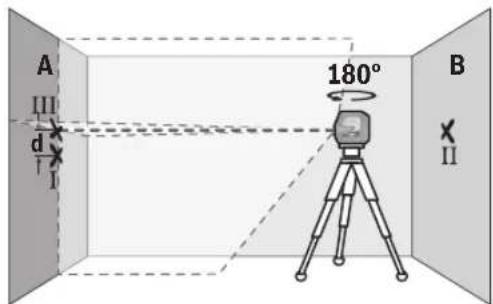

- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Namiřte ho na stěnu A tak, aby svislá laserová čáry probíhala vyznačeným bodem I. Nechte měřicí přístroj znivelovat a označte průsečík laserových čar na stěně A (bod III).
- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje.
U měřicí dráhy 2 × 5 m = 10 m činí maximální přípustná odchylka:
10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.

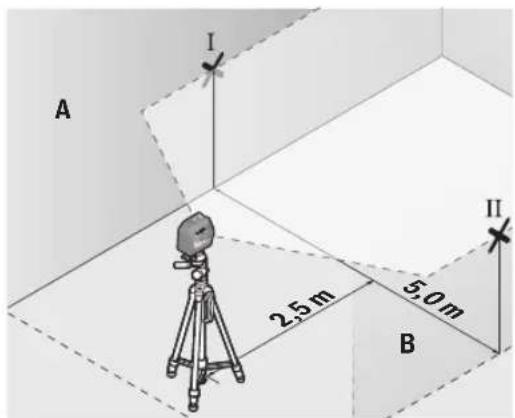

Kontrola presnosti nivelace vodorovné čáry
Pro kontrolu potřebujete volnou plochu cca 5 × 5 m.
– Namontujte měřicí přístroj doprostřed mezi stěny A a B na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj a zvolte horizontální provoz. Nechte měřicí přístroj znivelovat.

- Označte ve vzdálenosti 2,5 m od měřicího přístroje na obou stěnách střed laserové čáry (bod I na stěně A a bod II na stěně B).

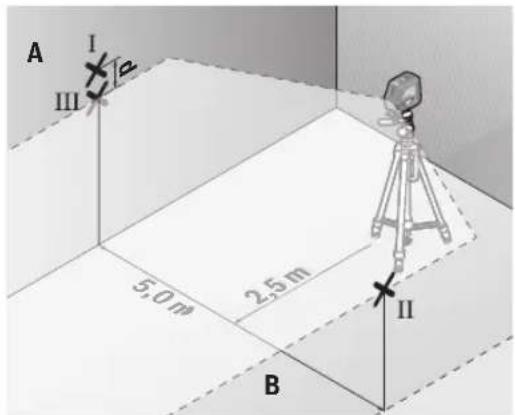

- Postavte měřicí přístroj otočený o 180° do vzdálenosti 5 m a nechte ho znivelovat.
- Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby střed laserové čáry dopadal přesně na vyznačený bod II na stěně B.
- Označte na stěně A střed laserové čáry jako bod III (svisle nad, resp. pod bodem I).
- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou odchylku měřicího přístroje od vodorovné roviny.
U měřicí dráhy 2 × 5 m = 10 m činí maximální přípustná odchylka:
10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.

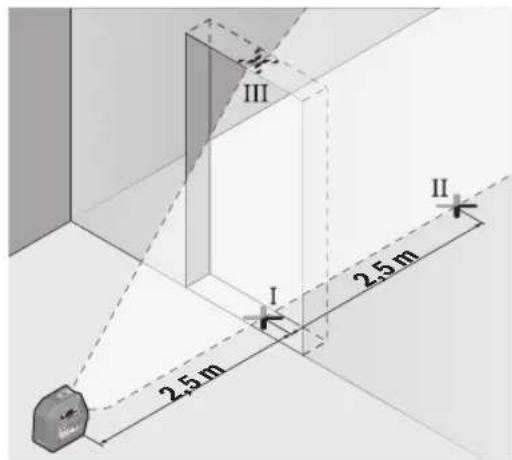

Kontrola presnosti nivelace svislé čáry
Pro kontrolu potřebujete dveřní otvor, u kterého je (na pevném podkladu) na každé straně dveří nejméně 2,5 m místa.
- Postavte měřicí přístroj ve vzdálenosti 2,5 m od dveřního otvoru na pevný, rovný podklad (ne na stativ). Zapněte měřicí přístroj a zvolte vertikální provoz. Namiřte laserovou čáru na dveřní otvor a nechte měřicí přístroj znivelovat.

– Označte střed svislé laserové čáry na podlaze ve dveřním otvoru (bod I), ve vzdálenost 5 m na druhé straně dveřního otvoru (bod II) a na horním okraji dveřního otvoru (bod III).

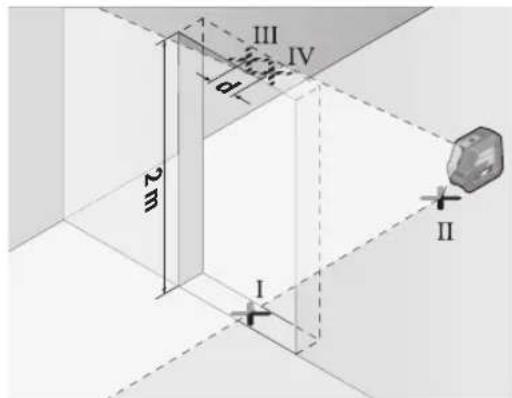

- Otočte měřicí přístroj o 180° a postavte ho na druhé straně dveřního otvoru přímo za bod II. Nechte měřicí přístroj znivelovat a svislou laserovou čáru vyrovnejte tak, aby její střed probíhal přesně body I a II.
– Označte střed laserové čáry na horním okraji dveřního otvoru jako bod IV. - Rozdíl d mezi oběma označenými body III a IV udává skutečnou odchylku měřicího přístroje od svislé roviny.
– Změřte výšku otvoru dveří. Maximální přípustnou odchylku vypočítáte následovně: dvojnásobná výška dveřního otvoru × 0,3 mm/m Příklad: Při výšce dveřního otvoru 2 m smí maximální odchylka činit
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Body III a IV smí tedy být maximálně 1,2 mm od sebe.
Kontrola presnosti kolmice
Pro kontrolu potřebujete volnou měřicí dráhu na pevném podkladu se vzdáleností cca 5 m mezi podlahou a stropem.
- Namontujte měřicí přístroj na otočný držák (11) a postavte ho na podlahu. Zvolte provoz s body a nechte měřicí přístroj znivelovat.
112 | Čeština

- Označte střed horního laserového bodu na stropě (bod I). Kromě toho označte střed dolního laserového bodu na podlaze (bod II).

- Měřicí přístroj otočte o 180°. Umístěte ho tak, aby se střed dolního laserového bodu shodoval s již označeným bodem II. Nechte měřicí přístroj znivelovat. Označte střed horního laserového bodu (bod III).
- Rozdíl d mezi oběma označenými body I a III na stropě udává skutečnou odchylku měřicího přístroje od svislé roviny.
Maximální přípustnou odchylku vypočítáte následovně: dvojnásobná vzdálenost mezi podlahou a stropem × 0,7 mm/m.
Příklad: Při vzdálenosti mezi podlahou a stropem 5 m smí maximální odchylka činit
2 × 5 m × ±0,7 mm/m = ±7 mm. Body I a III smí tedy být maximálně 7 mm od sebe.
Pracovní pokyny
▶ Pro označení používejte vždy pouze střed laserového bodu, resp. laserové čáry. Velikost laserového bodu resp. šířka laserové přímky se mění se vzdáleností.
Práce s otočným držákem RM 10 (viz obrázky F-H)
Pomocí otočného držáku (11) můžete měřicí přístroj otočit o 360° okolo centrálního, neustále viditelného kolmého bodu. Tak lze laserové čáry seřídit, aniž by se změnila poloha měřicího přístroje.
Pomocí šroubu pro jemné nastavení (14) můžete svislé laserové čáry přesně vyrovnat podle referenčních bodů. Nasad'te měřicí přístroj vodicí drázkou (6) do vodicí kolejničky (12) otočného držáku (11) a nasuňte měřicí
přístroj až nadoraz na podstavec.
Pro demontáž vytáhněte měřicí přístroj z otočného držáku opačným směrem.
Možnosti umístění otočného držáku:
- postavený na rovné ploše,
- našroubovaný na svislé ploše,
- pomocí magnetů (15) na kovovém povrchu,
- ve spojení s držákem na strop (16) na stropních lištách.
Než měřicí přístroj zapnete, otočný držák (11) nahrubo vyrovnejte.
Práce s cílovou tabulkou laseru
Cílová tabulka laseru (20) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.
Odrazivá polovina cílové tabulky laseru (20) zlepšuje viditelnost laserové čáry, pomocí průhledné poloviny je laserová čára patrná i ze zadní strany cílové tabulky laseru.
Práce se stativem (příslušenství)
Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasad'te měřicí přístroj 1/4" stativovým závitem (5) na závit stativu (21) nebo běžného fotografického stativu. Pomocí zajištovacího šroubu stativu měřicí přístroj přišroubujte.
Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.
Upevnění pomocí univerzálního držáku (příslušenství) (viz obrázek N)
Pomocí univerzálního držáku (17) můžete měřicí přístroj upevnit např. na svislých plochách, trubkách nebo magnetických materiálech. Univerzální úchytka je rovněž vhodná jako podlahový stativ a usnadňuje výškové vyrovnání měřicího přístroje.
Než měřicí přístroj zapnete, univerzální držák (17) nahrubo vyrovnejte.
Práce s držákem LB 10 (příslušenství)
Pomocí držáku (18) můžete měřicí přístroj upevnit na svislé plochy nebo magnetické materiály. V kombinaci s držákem na strop (16) lze měřicí přístroj vyrovnat i ve výšce.
Než měřicí přístroj zapnete, držák (18) nahrubo vyrovnejte.
Práce s přijímačem laseru (příslušenství) (viz obrázek N)
Při nepříznivých světelných podmínkách (jasné prostředí, přímé sluneční záření) a na větší vzdálenosti používejte pro lepší rozpoznání laserových čar přijímač laseru (19).
Všechny druhy provozu jsou vhodné pro provoz s přijímačem laseru (19).
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Příklady práce (viz obrázky I-N)
Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.
Údržba a servis
Údržba a čištění
Udržujte měřicí přístroj vždy čistý.
Měřicí přístroj neponořujte do vody nebo jiných kapalin.
Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.
Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.
Měřicí přístroj skladujte a přepravujte pouze v ochranném pouzdru (24).
V případě opravy posílejte měřicí přístroj v ochranném pouzdru (24).
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com.
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Měřicí přístroje, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Měřicí přístroje a baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/ baterie shromažd'ovat odděleně a odevzdat k ekologické recyklaci.
Slovenčina
Na zmenu pracovného režimu stláčajte tlačidlo pre pracovný režim lasera (3), kým sa laserové lúče nezobrazujú v požadovanom pracovnom režime.
dvojnásobná výška otvoru dverí × 0,3 mm/m
