Tipo di prodotto	Puntatore laser a linee incrociate
Marca	Bosch
Modello	GCL 2-50 G Professional
Categoria	Livelli laser
Colore del raggio	Verde (500-540 nm)
Classe del laser	2
Portata senza ricevitore	Circa 30 m
Portata con ricevitore	Fino a 50 m
Precisione di livellamento	± 0,3 mm/m
Campo di livellamento automatico	± 4°
Rotazione	Non rotante
Alimentazione	4 pile AA (1,5 V) o batterie ricaricabili NiMH (4× AA)
Autonomia (pile alcaline)	Circa 12 h in linee incrociate
Grado di protezione	IP54 (antipolvere e antispruzzo)
Dimensioni (L × l × h)	Circa 145 × 65 × 110 mm
Peso (con pile)	Circa 0,72 kg
Montaggio su treppiede	Sì, filettatura 1/4"
Funzioni principali	Linee orizzontale e verticale, modalità croce, funzione di livellamento automatico con segnale di avviso
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Pulire le finestre di uscita del laser con un bastoncino di cotone.
Sicurezza	Non guardare direttamente il raggio laser. Utilizzare occhiali di protezione laser se necessario.
Pezzi di ricambio e riparabilità	Pile AA standard. Altri pezzi disponibili presso il servizio post-vendita Bosch.
Informazioni generali	Garanzia 2 anni. Prodotto in Cina per Bosch.

Domande frequenti - GCL 2-50 G Professional BOSCH

Quale tipo di pile utilizzare per il Bosch GCL 2-50 G?

Utilizzare 4 pile AA alcaline (1,5 V) o batterie ricaricabili NiMH dello stesso formato. Non mescolare pile usate e nuove.

Come accendere e spegnere l'apparecchio?

Premere il pulsante di accensione/spegnimento situato sul lato. Una breve pressione accende il laser in modalità linea orizzontale; una pressione prolungata attiva la modalità linea verticale. Per spegnere, tenere premuto il pulsante.

Cosa significa il lampeggio del laser?

Il lampeggio indica che l'apparecchio non è in bolla o che si trova al di fuori del suo campo di livellamento automatico (±4°). Posizionarlo su una superficie più piana.

Come calibrare il livello laser?

Il livello è precalibrato in fabbrica. Se necessario, una ricalibrazione può essere eseguita da un servizio post-vendita Bosch autorizzato. Non tentare di smontarlo da soli.

Posso usare l'apparecchio all'aperto?

Sì, ma il raggio verde è meno visibile in pieno sole. Utilizzare un ricevitore laser (LR 1 G o simile) per migliorare la portata fino a 50 m.

Qual è la portata massima con ricevitore?

Con il ricevitore laser Bosch LR 1 G, la portata raggiunge 50 m. Senza ricevitore, è di circa 30 m in condizioni di luminosità moderata.

Come pulire le finestre di uscita del laser?

Utilizzare un bastoncino di cotone asciutto o leggermente umido (acqua pura). Non utilizzare mai solventi o panni abrasivi. Strofinare delicatamente senza premere.

L'apparecchio è impermeabile?

Beneficia del grado di protezione IP54: protetto contro polvere e spruzzi d'acqua. Non immergere in acqua.

Come montare l'apparecchio su un treppiede?

Avvitare il dado di montaggio situato sotto l'apparecchio su un treppiede standard con filettatura 1/4 di pollice. Serrare a mano.

Cosa fare se il laser non si accende?

Controllare prima le pile: installare pile nuove rispettando la polarità. Se il problema persiste, contattare il servizio post-vendita Bosch.

MANUALE UTENTE GCL 2-50 G Professional BOSCH

it Istruzioni originali

Avvertenze di sicurezza

Leggere e osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e senza pericoli. Se lo strumento di misura non viene utilizzato

conformemente alle presenti istruzioni, ciò può pregiudicare i dispositivi di protezione integrati nello strumento stesso. Non rendere mai illeggibili le targhette di avvertenza applicate sullo strumento di misura. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI E CONSEGNARLE INSIEME ALLO STRUMENTO DI MISURA IN CASO DI Cessione A TERZI.

Prudenza – Qualora vengano utilizzati dispositivi di comando o regolazione diversi da quelli qui indicati o vengano eseguite procedure diverse, sussiste la possibilità di una pericolosa esposizione alle radiazioni.
▶ Lo strumento di misura viene fornito con una targhetta laser di avvertimento (contrassegnata nella figura in cui è rappresentato lo strumento di misura).
Se il testo della targhetta laser di pericolo è in una lingua straniera, prima della messa in funzione iniziale

incollare l'etichetta fornita in dotazione, con il testo nella propria lingua.

Non dirigere mai il raggio laser verso persone oppure animali e non guardare il raggio laser né diretto, né riflesso. Il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi.

Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio.
▶ Non apportare alcuna modifica al dispositivo laser.
Non utilizzare gli occhiali per raggio laser come occhiali di protezione. Gli occhiali per raggio laser servono per un migliore riconoscimento del raggio stesso; tuttavia non forniscono alcuna protezione contro la radiazione laser.
Non utilizzare gli occhiali per raggio laser come occhiali da sole oppure nel traffico. Gli occhiali per raggio laser non offrono una protezione UV completa e riducono la percezione dei colori.
Far riparare lo strumento di misura solamente da personale tecnico specializzato e soltanto utilizzando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.
Evitare che i bambini utilizzino lo strumento di misura laser senza la necessaria sorveglianza. Potrebbero involontariamente abbagliare altre persone.
Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.

Non portare gli accessori magnetici in prossimità di impianti ed altri dispositivi medicali, come ad esempio pacemaker o microinfusori. I magneti degli accessori generano un campo che potrebbe compromettere la funzionalità di impianti o dispositivi medicali.

Mantenere gli accessori magnetici a distanza da supporti dati magnetici e da dispositivi sensibili ai campi magnetici. A causa dell'azione del magnete degli accessori possono verificarsi perdite irreversibili di dati.

Descrizione del prodotto e dei servizi forniti

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

Lo strumento di misura è concepito per il rilevamento e la verifica di linee orizzontali e verticali, nonché di punti a piombo.

Lo strumento di misura è adatto per l'impiego in ambienti interni ed all'esterno.

Componenti illustrati

La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.

(1) Uscita raggio laser
(2) Indicatore del livello di carica delle batterie
(3) Tasto di modalità laser
(4) Interruttore di avvio/arresto
(5) Attacco treppiede da 1/4"
(6) Scanalatura di guida
(7) Bloccaggio del coperchio vano batterie
(8) Coperchio vano batterie
(9) Targhetta di pericolo raggio laser

(10) Numero di serie

(11) Supporto ruotabile (RM 10) ^A
(12) Binario di guida
(13) Asola di fissaggio
(14) Vite per regolazione di precisione del supporto ruotabile

(15) Magnete

(16) Fermaglio per tetto (DK 10) ^4

(17) Supporto universale (BM 1) ^A

(18) Supporto (LB 10) ^A

(19) Ricevitore laser ^4

(20) Pannello di mira per laser ^A)

(21) Treppiede (BT 150) ^4

(22) Asta telescopica (BT 350) ^A

(23) Occhiali per raggio laser ^A)

(24) Custodia protettiva ^A)

A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Livella laser multifunzione GCL 2-50 G
Codice prodotto	3 601 K66 M..
Raggio d'azioneA)
– Linee laser standard 15 m
– Linee laser con ricevitore laser	5–50 m
– Punti laser 10 m
Precisione di livellamentoB)C)
– Linee laser ±0,3 mm/m
– Punti laser ±0,7 mm/m
Campo di autolivellamento ±4°
Tempo di livellamento < 4 s
Temperatura di funzionamento	-10°C ... +45°C

48 | Italiano

Livella laser multifunzione GCL 2-50 G

Temperatura di magazzinaggio	-20°C ... +70°C
Altitudine d'impiego max. ol-tre l'altitudine di riferimento	2000 m
Umidità atmosferica relativa max.	90 %
Grado di contaminazione se-condo IEC 61010-1	2^D)
Classe laser 2
Linee laser
– Tipo di laser 500-540 nm, < 10 mW
– C_6	10
– Divergenza 50 × 10 mrad (angolo giro)
Punti laser
– Tipo di laser 500-540 nm, < 1 mW
– C_6	1
– Divergenza 0,8 mrad (angolo giro)
Ricevitore laser compatibile LR 7
Attacco treppiede 1/4"
Pile a stilo 4 × 1,5 V LR6 (AA)
Peso secondo EPTA-Procedure 01:2014	0,58 kg
Dimensioni (lunghezza × larghezza × altezza)
– Senza supporto 126 × 63 × 115 mm
– Con supporto ruotabile RM 10	145 × 63 × 180 mm
Grado di protezione IP 64

A) In caso di condizioni ambientali sfavorevoli (ad es. irradiazione solare diretta), il raggio d'azione potrà risultare ridotto.

B) con 20-25°C

C) I valori indicati presuppongono condizioni ambientali normali e/o favorevoli (ad esempio assenza di vibrazioni, nebbia, fumo, nessuna irradiazione solare diretta). In seguito a violente oscillazioni di temperatura è possibile che si riscontrino perdite di precisione.

D) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamente conduttive dalla condensa.

Per un'identificazione univoca dello strumento di misura, consultare il numero di serie (10) riportato sulla targhetta identificativa.

Montaggio

Introduzione/sostituzione delle pile

Per l'impiego dello strumento di misura si raccomanda di utilizzare pile alcaline al manganese.

Per aprire il coperchio vano batterie (8), spingere il bloccaggio (7) verso l'alto e prelevare il coperchio vano batterie. Introdurre le pile.

Durante tale fase, prestare attenzione alla corretta polarità, riportata sul lato interno del vano batterie.

L'indicatore del livello di carica (2) indica sempre il livello attuale delle pile.

Quando le pile inizieranno a scaricarsi, la luminosità delle linee laser viene lentamente ridotta.

Quando le pile sono quasi scariche, l'indicatore del livello di carica (2) lampeggia in modo continuo. Le linee laser lampeggeranno per 5 s ogni 5 min.

Quando le pile saranno completamente scariche, le linee laser e l'indicatore del livello di carica delle batterie lampeggeranno ancora una volta, dopodiché lo strumento di misura si spegnerà.

Sostituire sempre tutte le pile contemporaneamente. Utilizzare esclusivamente pile dello stesso produttore e con la stessa capacità.

Se lo strumento di misura non viene impiegato per lunghi periodi, rimuovere le pile dallo strumento stesso.

Qualora le batterie rimangano per lungo tempo all'interno dello strumento di misura si possono verificare fenomeni di corrosione e di autoscaricamento.

Utilizzo

Messa in funzione

▶ Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'interno dell'auto. In caso di considerevoli oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura e, prima di procedere con ulteriori lavorazioni, eseguire sempre una verifica della precisione (vedi «Verifica della precisione dello strumento di misura», Pagina 49). Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.
Evitare di urtare violentemente o di far cadere lo strumento di misura. Qualora lo strumento di misura abbia subito forti influssi esterni, prima di riprendere il lavoro andrà sempre effettuata una verifica della precisione (vedi «Verifica della precisione dello strumento di misura», Pagina 49).
▶ Spegnere lo strumento di misura, quando occorra trasportalo. Spegnendo lo strumento, viene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.

Accensione/spegnimento

Per accendere lo strumento di misura, spingere l'interrutto-re di avvio/arresto (4) in posizione «On». Subito dopo l'accensione, lo strumento di misura proietterà raggi laser dalle aperture di uscita (1).

▶ Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del raggio laser stesso, neanche da grande distanza.

Lo strumento di misura può essere usato in qualunque momento con un ricevitore laser (19).

Per spegnere lo strumento di misura, spingere l'interruttore di accensione/spegnimento (4) in posizione Off. In fase di spegnimento, l'unità oscillante verrà bloccata.

Non lasciare incustodito lo strumento di misura quando è acceso e spegnerlo sempre dopo l'uso. Altre persone potrebbero essere abbagliate dal raggio laser.

Qualora venga superata la temperatura massima di funzionamento ammessa, pari a 45 °C, lo strumento verrà spento, per proteggere il diodo laser. Una volta raffreddato, lo strumento di misura sarà nuovamente pronto al funzionamento e potrà essere nuovamente acceso.

Spegnimento automatico

Se per circa 120 min non verrà premuto alcun tasto sullo strumento di misura, lo strumento stesso si spegnerà automaticamente, per salvaguardare le pile.

Per accendere nuovamente lo strumento di misura in seguito allo spegnimento automatico, è possibile spostare l'interruttore di accensione/spegnimento (4) dapprima in posizione

„Off“ e quindi riaccendere lo strumento di misura, oppure premere il tasto per la modalità operativa laser (3).

Per disattivare lo spegnimento automatico, a strumento di misura acceso, mantenere premuto il tasto di modalità Laser (3) per almeno 3 secondi. Quando lo spegnimento automatico sarà stato disattivato, le linee laser lampeggeranno brevemente, a scopo di conferma.

Avvertenza: Se la temperatura di funzionamento supererà i 45 °C, lo spegnimento automatico non sarà più disattivabile. Per attivare lo spegnimento automatico, spegnere lo strumento di misura e riaccenderlo.

Modalità

Lo strumento di misura dispone di modalità di funzionamento, fra le quali è sempre possibile scegliere:

- Modalità a linee incrociate e puntiforme (vedere Fig. A): lo strumento di misura genera una linea laser orizzontale e una verticale rivolte in avanti, nonché un punto laser in verticale verso l'alto e uno verso il basso.

- Funzionamento orizzontale (vedere Fig. B): lo strumento di misura genera una linea laser orizzontale.

- Funzionamento verticale (vedere Fig. C): lo strumento di misura genera una linea laser verticale.

Posizionando lo strumento di misura nel locale, la linea laser verticale verrà visualizzata sul soffitto, oltre il punto laser superiore.

- Modalità puntiforme (vedere Fig. D): lo strumento di misura genera un punto laser in verticale verso l'alto e uno verso il basso.

Per cambiare modalità, premere il tasto di modalità laser (3) fino a quando i raggi laser vengano proiettati nella modalità desiderata.

Tutte le modalità operative sono disponibili sia con funzione di autolivellamento, sia con funzione di inclinazione.

Tutte le modalità operative sono idonee per il funzionamento con il ricevitore laser (19).

Livellamento automatico

Durante il funzionamento, lo strumento di misura sorveglia costantemente la posizione. Se posizionato entro il campo di autolivellamento di ±4°, lo strumento opererà con livella- mento automatico. Fuori dal campo di autolivellamento, lo strumento commuterà automaticamente in funzione di inclinazione.

Funzionamento con il sistema di autolivellamento (vedere Fig. A-D)

Collocare lo strumento di misura su un fondo orizzontale solido e fissarlo sul supporto ruotabile (11) o sul treppiede (21).

Il livellamento automatico compenserà automaticamente le irregolarità, entro il campo di autolivellamento di ±4°. Quando i raggi laser passeranno a luce fissa, lo strumento di misura sarà livellato.

Se il livellamento automatico non è possibile, ad es. perché la superficie d'appoggio dello strumento di misura differisce di oltre 4º dalla linea orizzontale, le linee laser lampeggeranno dapprima velocemente per 2 secondi, quindi velocemente e ripetutamente ogni 5 secondi. Lo strumento di misura si troverà in modalità Inclinazione.

Per proseguire a lavorare con il livellamento automatico, posizionare lo strumento di misura orizzontalmente ed attendere l'autolivellamento. Non appena lo strumento di misura si troverà entro il campo di autolivellamento di ±4^ , i raggi laser passeranno a luce fissa.

In caso di vibrazioni o variazioni di lunghezza durante il funzionamento, il livellamento dello strumento di misura verrà ripetuto automaticamente. Dopo il livellamento, verificare la posizione dei raggi laser relativamente ai punti di riferimento, per evitare errori causati da uno spostamento dello strumento di misura.

Impiego con funzione di inclinazione (vedere Fig. E)

Posizionare lo strumento di misura su un fondo inclinato. Impiegando la funzione di inclinazione, le linee laser lampeggeranno dapprima velocemente per 2 secondi, quindi velocemente e ripetutamente ogni 5 secondi.

In modalità Inclinazione, le linee laser non verranno più livellate e non saranno più necessariamente perpendicolari fra loro.

Verifica della precisione dello strumento di misura

Fattori che influiscono sulla precisione

L'influsso maggiore è quello esercitato dalla temperatura ambiente. In modo particolare differenze di temperatura che si muovono dal terreno verso l'alto possono deviare il raggio laser.

Poiché la stratificazione di temperatura raggiunge il massimo grado nei pressi del pavimento, qualora il tratto di misura sia uguale o superiore a 20 m, lo strumento di misura andrà sempre montato su un treppiede. Inoltre, per quanto possibile, lo strumento di misura andrà collocato al centro dell'area di lavoro.

50 | Italiano

Oltre ad influssi esterni, anche influssi sullo strumento (ad es. cadute o urti violenti) potranno comportare scostamenti. Per tale ragione, prima di iniziare il lavoro, occorrerà sempre verificare la precisione di livellamento.

In ogni occasione, verificare dapprima la precisione in altezza e di livellamento della linea laser orizzontale, quindi la precisione di livellamento della linea laser verticale.

Se, durante una delle verifiche, lo strumento di misura dovesse superare lo scostamento massimo, farlo riparare da un Servizio di Assistenza Clienti Bosch.

Verifica della precisione in altezza della linea orizzontale

Per la verifica, occorrerà un tratto di misura libero di 5 m, su base solida, fra due pareti A e B.

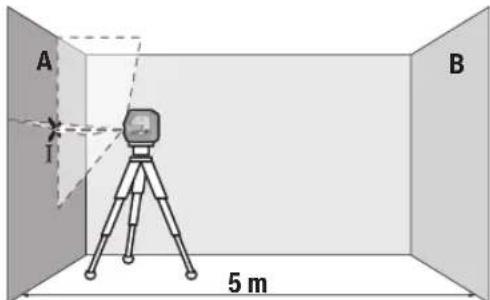

- Montare lo strumento di misura vicino alla parete A su un treppiede, oppure posizionarlo su una base stabile e piana. Accendere lo strumento di misura e selezionare la modalità a linee incrociate.

- Dirigere il laser sulla parete A vicina e attendere che lo strumento di misura si autolivelli. Contrassegnare il centro del punto in cui le linee laser s'incroceranno sulla parete (punto I).

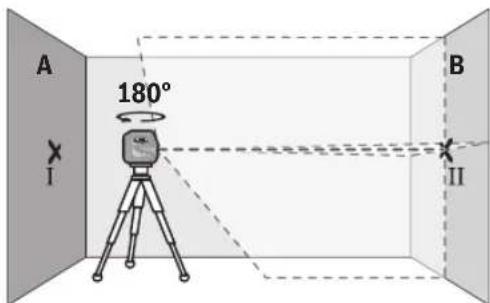

- Ruotare lo strumento di misura di 180°, attendere che si autolivelli e contrassegnare il punto d'incrocio delle linee laser sulla parete B di fronte (punto II).

- Collocare lo strumento di misura – senza ruotarlo – vicino alla parete B, accenderlo ed attendere che si autolivelli.

- Allineare in altezza lo strumento di misura (mediante il treppiede, oppure, all'occorrenza, utilizzando supporti) in modo che il punto d'incrocio delle linee laser coincida esattamente con il punto II, contrassegnato in precedenza, sulla parete B.

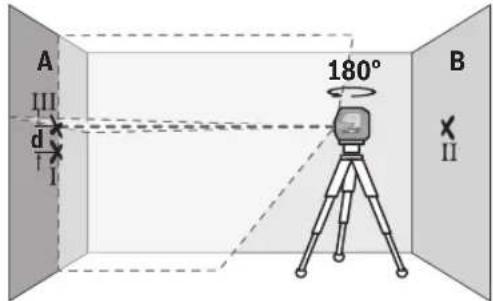

- Ruotare lo strumento di misura di 180°, senza variare l'altezza. Allinearlo alla parete A in modo che la linea laser verticale attraversi il punto I, contrassegnato in precedenza. Attendere che lo strumento di misura si autolivelli e contrassegnare il punto d'incrocio delle linee laser sulla parete A (punto III).

- La differenza d fra i punti I e III, contrassegnati sulla parete A, indicherà l'effettivo scostamento in altezza dello strumento di misura.

Su un tratto di misura pari a 2 × 5 m = 10 m, lo scostamento massimo ammesso è pari a:

10 m × ±0,3 mm/m = ±3 mm. La differenza d fra i punti I e III non dovrà, quindi, superare 3 mm.

Verifica della precisione di livellamento della linea orizzontale

Per la verifica, occorrerà una superficie libera pari a circa 5 × 5 m.

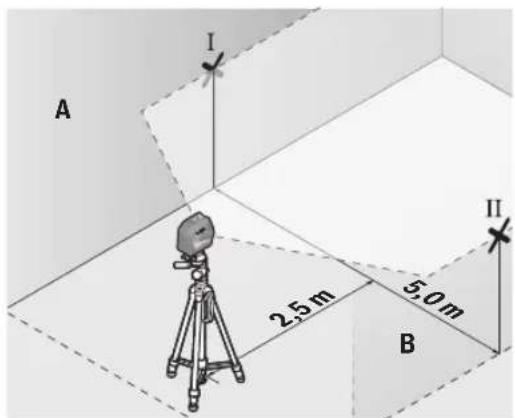

- Montare lo strumento di misura al centro, fra le pareti A e B, su un treppiede, oppure posizionarlo su una base stabile e piana. Accendere lo strumento di misura e selezionare la modalità orizzontale. Attendere che lo strumento di misura si autolivelli.

- Contrassegnare su entrambe le pareti, a 2,5 m di distanza dallo strumento di misura, il centro della linea laser (punto I sulla parete A e punto II sulla parete B).

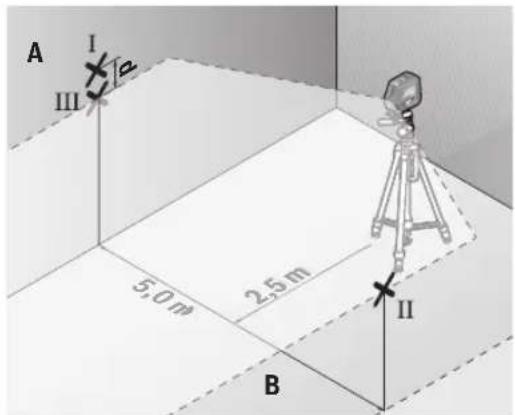

• Posizionare lo strumento di misura, ruotato di 180°, a 5 m di distanza ed attendere che si autolivelli.
• Allineare in altezza lo strumento di misura (mediante il treppiede o, all'occorrenza, supportando lo strumento) in modo che il centro della linea laser coincida esattamente con il punto II sulla parete B, contrassegnato in precedenza.
• Contrassegnare sulla parete A il centro della linea laser come punto III (verticalmente sopra o sotto al punto I).
• La differenza d fra i punti I e III, contrassegnati sulla parete A, indicherà l'effettivo scostamento dello strumento di misura rispetto alla linea orizzontale.

Su un tratto di misura pari a 2 × 5 m = 10 m, lo scostamento massimo ammesso è pari a:

10 m × ±0,3 mm/m = ±3 mm. La differenza d fra i punti I e III non dovrà, quindi, superare 3 mm.

Verifica della precisione di livellamento della linea verticale

Per la verifica, occorrerà un'apertura di porta (su base solida) con spazio di almeno 2,5 m su ciascun lato della porta stessa.

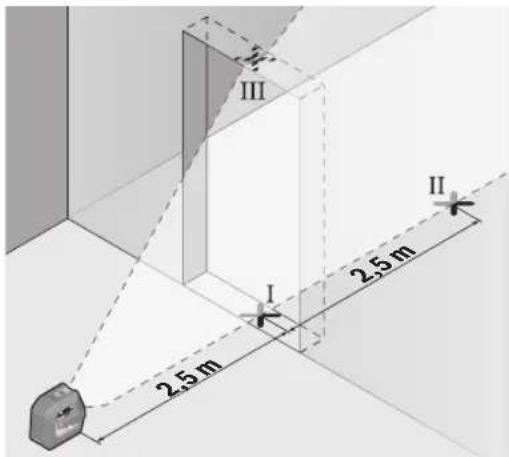

- Posizionare lo strumento di misura a 2,5 m di distanza dall'apertura porta, su una base solida e piana (non su un treppiede). Accendere lo strumento di misura e selezio-

nare la modalità verticale. Allineare la linea laser all'apertura porta ed attendere che lo strumento di misura si autolivelli.

- Contrassegnare il centro della linea laser verticale, sulla soglia dell'apertura porta (punto I), a 5 m di distanza dall'altro lato dell'apertura porta (punto II) e sul bordo superiore dell'apertura porta stessa (punto III).

• Ruotare lo strumento di misura di 180° e posizionarlo sull'altro lato dell'apertura porta, direttamente dietro al punto II. Attendere che lo strumento di misura si autoli- velli ed allineare la linea laser verticale in modo che il suo centro attraversi esattamente i punti I e II.
• Contrassegnare come punto IV il centro della linea laser sul bordo superiore dell'apertura porta.
• La differenza d fra i punti III e IV indicherà l'effettivo sco-stamento dello strumento di misura rispetto alla verticale.
• Misurare l'altezza dell'apertura porta.
  Lo scostamento massimo ammesso andrà calcolato come segue:
  doppio dell'altezza dell'apertura porta × 0,3 mm/m
  Esempio: con un'altezza dell'apertura porta di 2 m, lo scosta- mento massimo ammesso è pari a
  2 × 2 m × ±0,3 mm/m = ±1,2 mm. La distanza fra i punti III e IV non dovrà, quindi, superare 1,2 mm.

52 | Italiano

Verifica della precisione del punto a piombo

Per la verifica, occorrerà un tratto di misura libero, su base solida, con una distanza di circa 5 m fra pavimento e soffitto.

- Montare lo strumento di misura sul supporto ruotabile (11) e sistemarlo sul pavimento. Selezionare la modalità puntiforme ed attendere che lo strumento di misura si autolivelli.

- Contrassegnare il centro del punto laser superiore sul soffitto (punto I). Contrassegnare quindi il centro del punto laser inferiore sul pavimento (punto II).

• Ruotare lo strumento di misura di 180°. Posizionare lo strumento in modo che il centro del punto laser inferiore si trovi sul punto II, già contrassegnato. Attendere che lo strumento di misura si autolivelli. Contrassegnare il centro del punto laser superiore (punto III).
• La differenza d fra i punti I e III, contrassegnati sul soffitto, indicherà l'effettivo scostamento dello strumento di misura rispetto alla linea verticale.

Lo scostamento massimo ammesso andrà calcolato come segue:

doppio della distanza fra pavimento e soffitto × 0,7 mm/m. Esempio: con una distanza fra pavimento e soffitto di 5 m, lo scostamento massimo ammesso è pari a

2 × 5 m × ±0,7 mm/m = ±7 mm. La distanza fra i punti I e III non dovrà, quindi, superare 7 mm.

Indicazioni operative

Per contrassegnare, utilizzare sempre ed esclusivamente il centro del punto laser, o della linea laser. La dimensione del punto laser e la larghezza della linea laser variano con la distanza.

Funzionamento con il supporto ruotabile RM 10 (vedere Fig. F-H)

Mediante il supporto ruotabile (11) è possibile ruotare lo strumento di misura di 360° attorno ad un punto a piombo centrale, sempre visibile. Ciò consente di orientare le linee laser senza modificare la posizione dello strumento di misura.

La vite di regolazione di precisione (14) consente di orientare esattamente le linee laser verticali in base a punti di riferimento.

Sistemare lo strumento di misura, con la scanalatura di guida (6) sul binario di guida (12) del supporto ruotabile (11) e spingere fino a battuta lo strumento di misura sulla piattaforma.

Per separare le parti, estrarre lo strumento di misura dal supporto ruotabile nella direzione opposta.

Possibilità di posizionamento del supporto ruotabile:

• verticale su una superficie piana,
• avvitato su una superficie verticale,
• mediante i magneti (15) su superfici metalliche,
• appeso a listelli del tetto in combinazione con il fermaglio per tetto (16).

Allineare orientativamente il supporto ruotabile (11), prima di accendere lo strumento di misura.

Utilizzo del pannello di mira per laser

Il pannello di mira per laser (20) migliora la visibilità del raggio laser, in condizioni sfavorevoli e su distanze estese.

La metà riflettente del pannello di mira per laser (20) migliora la visibilità della linea laser; la metà trasparente rende visibile la linea laser anche dal lato posteriore del pannello di mira.

Utilizzo del treppiede (accessorio)

Un treppiede permette di avere una base di misurazione stabile e regolabile in altezza. Sistemare lo strumento di misura, con l'attacco treppiede da 1/4" (5), sulla filettatura del treppiede stesso (21), oppure di un normale treppiede fotografico. Avvitare saldamente lo strumento di misura con la vite di fermo del treppiede.

Allineare preliminarmente il treppiede, prima di accendere lo strumento di misura.

Fissaggio con il supporto universale (accessorio) (vedere Fig. N)

Il supporto universale (17) consente di fissare lo strumento di misura ad es. su superfici o tubi verticali, oppure su materiali magnetizzabili. Il supporto universale è altrettanto adatto quale treppiede e agevola l'allineamento in altezza dello strumento di misura.

Allineare preliminarmente il supporto universale (17), prima di accendere lo strumento di misura.

Funzionamento con il supporto LB 10 (accessorio)

Mediante il supporto (18) è possibile fissare lo strumento di misura su superfici verticali o su materiali magnetizzabili. Abbinato al fermaglio per soffitto (16), lo strumento di misura si potrà allineare anche in altezza.

Allineare orientativamente il supporto (18), prima di accendere lo strumento di misura.

Funzionamento con ricevitore laser (accessorio) (vedere Fig. N)

In condizioni di luce sfavorevoli (ambiente luminoso, irradiazione solare diretta) e in caso di distanze estese, per meglio individuare le linee laser, utilizzare il ricevitore laser (19).

Tutte le modalità operative sono idonee per il funzionamento con il ricevitore laser (19).

Occhiali per raggio laser (accessorio)

Gli occhiali per raggio laser filtrano la luce ambientale. In questo modo la luce del laser appare più chiara per gli occhi.

Non utilizzare gli occhiali per raggio laser come occhiali di protezione. Gli occhiali per raggio laser servono per un migliore riconoscimento del raggio stesso; tuttavia non forniscono alcuna protezione contro la radiazione laser.
Non utilizzare gli occhiali per raggio laser come occhiali da sole oppure nel traffico. Gli occhiali per raggio laser non offrono una protezione UV completa e riducono la percezione dei colori.

Esempi di utilizzo (vedere Figg. I-N)

Esempi per possibilità di impiego dello strumento di misura sono riportati sulle illustrazioni.

Manutenzione ed assistenza

Manutenzione e pulizia

Avere cura di tenere lo strumento di misura sempre pulito. Non immergere in alcun caso lo strumento di misura in acqua, né in alcun altro liquido.

Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzare detergenti, né solventi.

Pulire regolarmente specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di peluria.

Conservare e trasportare lo strumento di misura esclusivamente nell'apposita custodia protettiva (24).

Qualora occorra farlo riparare, inviare lo strumento di misura all'interno della custodia protettiva (24).

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Strumenti di misura, accessori e confezioni non più utilizzabili andranno avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare gli strumenti di misura, né le pile, nei rifiuti domestici.

Solo per i Paesi UE:

Conformemente alla direttiva europea 2012/19/UE, gli strumenti di misura non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente ed avviati ad un riutilizzo rispettoso dell'ambiente.

Nederlands
