Termék típusa	Keresztvonalas lézerjelző
Márka	Bosch
Modell	GCL 2-50 G Professional
Kategória	Lézeres szintezők
Sugár színe	Zöld (500-540 nm)
Lézerosztály	2
Hatótáv vevő nélkül	Kb. 30 m
Hatótáv vevővel	Akár 50 m
Szintezési pontosság	± 0,3 mm/m
Automatikus szintezési tartomány	± 4°
Forgatás	Nem forgatható
Tápellátás	4 db AA ceruzaelem (1,5 V) vagy NiMH akkumulátor (4× AA)
Üzemidő (alkáli elemekkel)	Kb. 12 óra keresztvonalas módban
Védettségi fokozat	IP54 (por- és fröccsenővíz elleni védelem)
Méretek (H × Sz × M)	Kb. 145 × 65 × 110 mm
Tömeg (elemekkel)	Kb. 0,72 kg
Állványra szerelhető	Igen, 1/4" menet
Fő funkciók	Vízszintes és függőleges vonalak, kereszt mód, automatikus szintezés figyelmeztető jelzéssel
Karbantartás és tisztítás	Törölje le puha, száraz ruhával. Tisztítsa meg a lézer kimeneti ablakait vattapálcikával.
Biztonság	Ne nézzen közvetlenül a lézersugárba. Szükség esetén viseljen védőszemüveget.
Alkatrészek és javíthatóság	Szabványos AA elemek. Egyéb alkatrészek a Bosch vevőszolgálatánál elérhetők.
Általános információk	2 év garancia. Kínában gyártva a Bosch számára.

Gyakran ismételt kérdések - GCL 2-50 G Professional BOSCH

Milyen típusú elemeket használjak a Bosch GCL 2-50 G-hez?

Használjon 4 db AA alkáli elemet (1,5 V) vagy azonos formátumú NiMH akkumulátort. Ne keverje a használt és új elemeket.

Hogyan kapcsoljam be és ki a készüléket?

Nyomja meg az oldalsó be/ki gombot. Rövid megnyomással bekapcsol a lézer vízszintes vonal módban; hosszú megnyomással aktiválja a függőleges vonal módot. Kikapcsoláshoz tartsa lenyomva a gombot.

Mit jelent a lézer villogása?

A villogás azt jelzi, hogy a készülék nincs szintben, vagy az automatikus szintezési tartományon kívül esik (±4°). Helyezze laposabb felületre.

Hogyan kalibráljam a lézerszintezőt?

A szintező gyárilag előkalibrált. Szükség esetén az újrakalibrálást hivatalos Bosch vevőszolgálat végezheti. Ne próbálja meg saját maga szétszerelni.

Használhatom a készüléket kültéren?

Igen, de a zöld sugár kevésbé látható erős napfényben. Használjon lézerfogadót (LR 1 G vagy hasonló) a hatótáv akár 50 m-re történő növeléséhez.

Mekkora a maximális hatótáv vevővel?

A Bosch LR 1 G lézerfogadóval a hatótáv eléri az 50 m-t. Vevő nélkül mérsékelt fényviszonyok között kb. 30 m.

Hogyan tisztítsam a lézer kimeneti ablakait?

Használjon száraz vagy enyhén nedves vattapálcát (tiszta víz). Soha ne használjon oldószereket vagy dörzsölő anyagokat. Óvatosan törölje le, ne nyomja.

A készülék vízálló?

IP54 védettségi fokozattal rendelkezik: por- és fröccsenővíz ellen védett. Ne merítse vízbe.

Hogyan szereljem a készüléket állványra?

Csavarozza a készülék alján található rögzítő anyát egy szabványos, 1/4 hüvelykes menetű állványra. Kézzel húzza meg.

Mit tegyek, ha a lézer nem kapcsol be?

Először ellenőrizze az elemeket: helyezzen be újakat, ügyelve a polaritásra. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Bosch vevőszolgálattal.

HASZNÁLATI ÚTMUTATÓ GCL 2-50 G Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 120

Русский...... Страница 126

Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságo-san tudja kezelni a mérőműszert. Ha a mérőműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a mérőműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a mérőműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMÜSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.

Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülésekhez vezethet.
A mérömüszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérömüszernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó cím- kével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.

Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.

▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.

A lézer keresőszemüveget ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felisme-résének megkönnyítésére szolgál, de a lézersugártól nem véd.

A lézer keresőszemüveget ne használja napszemüveg-ként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

A mérömüszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérömüszer biztonságos berendezés maradjon.

▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok más személyeket akaratlanul is elvakíthatnak.

▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gözöket meggyújthatják.

Ne vigye a mágneses tartozékokat implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe. A tartozékok mágnesei egy mágneses mezőt hoznak létre, amely negatív befolyással lehet az implantátumok vagy orvosi készülékek müködésére.

Tartsa távol a mágneses tartozékokat a mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A tartozékok mágneisenek hatása visszafordíthatatlan adatveszteségekhez vezethet.

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

A mérőműszer vízszintes és függőleges vonalak, valamint függőlegesen levetített pontok meghatározására és ellenőrzésére szolgál.

A mérömüszer mind zárt helyiségekben, mind a szabadban használható.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.

(1) Lézersugár kilépő nyílás
(2) Akkumulátor kijelző
(3) Lézer-üzemmód gomb
(4) Be-/kikapcsoló
(5) 1/4" müszerállvány-csatlakozó
(6) Vezetöhorony
(7) Az akkumulátorfiókfedél reteszelése
(8) Akkumulátorfiókfedél
(9) Lézer figyelmeztető tábla
(10) Sorozatszám
(11) Forgatható tartó (RM 10) ^A)
(12) Vezetősín
(13) Rögzítő hosszlyuk
(14) A forgatható tartó finombeállító csavarja
(15) Mágnes
(16) Mennyezeti kapocs (DK 10) ^A)
(17) Univerzális tartó (BM 1) ^4
(18) Tartó (LB 10) ^A)
(19) Lézer vevőegység ^A)
(20) Lézer-céltábla ^A)
(21) Müszerállvány (BT 150) ^4
(22) Teleszkópos rúd (BT 350) ^A)
(23) Lézerpont kereső szemüveg ^A)

(24) Védőtáska ^A)

A) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.

Müszaki adatok

Pont- és vonalas lézer GCL 2-50 G
Rendelési szám	3 601 K66 M..
Működési területA)
- Standard lézervonalak 15 m
- Lézervonalak lézer vevő-egységgel	5-50 m
- Lézerpontok 10 m
Szintezési pontosságBJC)
- Lézervonalak ±0,3 mm/m
- Lézerpontok ±0,7 mm/m
Önszintezési tartomány ±4°
Szintezési idő < 4 s
Üzemi hömérséklet -10°C ... +45°C
Tárolási hömérséklet -20°C ... +70°C
Max. használati magasság avonatkoztatási magasság felett	2000 m
A levegő max. relativ nedves-ségtartalma	90 %
Szennyezettségi fok azIEC 61010-1 szerint	2D)
Lézerosztály 2
Lézervonalak
- Lézertípus 500-540 nm, < 10 mW
- C6	10
- Eltérés 50 × 10 mrad (teljes szög)
Lézerpontok
- Lézertípus 500-540 nm, < 1 mW
- C6	1
- Eltérés 0,8 mrad (teljes szög)
kompatibilis lézer vevőkészülék	LR 7
Műszerállványcsatlakozó 1/4"
Elemek	4 × 1,5 V LR6 (AA)
Súly az „EPTA-Procedure01:2014" (2014/01 EPTA-el-járás) szerint	0,58 kg
Méretek (hosszúság × szélesség × magasság)
- tartó nélkül	126 × 63 × 115 mm
- RM 10 forgó tartóval	145 × 63 × 180 mm

Pont- és vonalas lézer GCL 2-50 G

Védelmi osztály

IP 64

A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.
B) 20-25°C hőmérséklet mellett
C) A megadott értékek normálistól elönyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hömérsékletingadozások után a pontosság eltérhet a megadott értékektől.
D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.

A mérömüszerét a típustáblán található (10) gyári számmal lehet egyértelműen azonosítani.

Összeszerelés

Az elemek behelyezése/kicserélése

A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.

A (8) elemfiókfedél felnyitásához nyomja felfelé a (7) reteszelést és vegye le az elemfiókfedelet. Tegye be az elemeket. Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.

A (2) akkumulátor kijelző mindig az akkumulátor pillanatnyi állapotát mutatja.

Ha az elemek kimerülnek, a lézervonalak fényereje lassan csökken.

Ha az elemek már majdnem teljesem kimerültek, a (2) elemkijelző tartósan világít. A lézervonalak 5 percenként 5 másodpercig villognak.

Ha az elemek kiürültek, a lézervonalak és az akkumulátor kijelző még egyszer villog, mielőtt a méröműszer kikapcsolásra kerül.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.

▶ Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.

Üzemeltetés

Üzembe helyezés

• Óvja meg a mérőműszert a nedvességtöl és a közvetlen napsugárzás behatásától.
  ▶ Ne tegye ki a mérőműszert szélsőséges hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a mérőműszer pontosságát, lásd (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal 123).

Szélsőséges hömérsékletek vagy hömérsékletingadozások esetén a mérőműszer pontossága csökkenhet.

122 | Magyar

• Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal 123).
  ▶ A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.

Be- és kikapcsolás

A mérőműszer bekapcsolásához tolja a (4) be-/kikapcsolót az "On" (Be) helyzetbe. A mérőműszer a bekapcsolás után azonnal megkezdi a lézersugarak kibocsátását a (1) kilépő nyílásokból.

▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.

A mérőműszert bármikor lehet egy (19) lézer vevőegységgel együtt használni.

A mérömüszer kikapcsolásához tolja el a (4) be-/kikapcsolót az Off helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.

▶ Ne hagyja a bekapcsolt mérömüszert felügyelet nélküll és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.

A legmagasabb megengedett üzemi hőmérséklet, 45 °C, túllépésekor a lézerdióda védelmére a berendezés kikapcsol. A lehülés után a mérőműszer ismét üzemkész és be lehet kapcsolni.

Kikapcsoló automatika

Ha a mérömüszeren kb. 120 percig egyik billentyüt sem nyomják meg, a mérömüszer az elemek kímélésére automatikusan kikapcsol.

A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a (4) be-/kikapcsolót a "Off" helyzetbe, majd ismét kapcsolja be a mérőműszert, vagy nyomja meg a (3) gombot.

A kikapcsoló automatika deaktiválásához nyomja be (bekapcsolt mérőműszer mellett) legalább 3 másodpercre a (3) gombot. Ha a kikapcsoló automatika deaktiválásra került, a lézersugarak ennek nyugtázására röviden felvillannak.

Figyelem: A 45 °C üzemi hömérséklet túllépése után a ki- kapcsoló automatikát már nem lehet deaktiválni.

Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert.

Üzemmódok

A mérőműszernek több üzemmódja van, amelyek között bármikor át lehet kapcsolni:

• Keresztvonalas és pont-üzemmód (lásd a A ábrát): A mérőműszer előrefelé egy vízszintes és egy függőleges lézervonalat, valamint fel- és lefelé egy-egy függőleges lézerpontot bocsát ki.
• Vízszintes üzem (lásd a B ábrát): A mérőműszer egy vízszintes lézervonalat bocsát ki.
• Függöleges üzem (lásd a C ábrát): A mérőműszer egy függöleges lézervonalat bocsát ki.

A méröműszernek a helyiségen belüli elhelyezése esetén a függőleges lézervonal a felső lézerponton túl is kijelzésre kerül.

- Pont-üzemmód (lásd a D ábrát): A mérőműszer felfelé és lefelé is létrehoz függőleges irányban egy-egy lézerpon-tot.

AZ üzemmódok közötti átkapcsoláshoz nyomja meg annyiszor a (3) lézer üzemmód gombot, amíg a kívánt üzemmódnak megfelelő lézervonalak kerülnek előállításra.

Valamennyi üzemmódban lehet szintezési automatikával és dölési funkcióval is dolgozni.

Valamennyi üzemmód alkalmazható a (19) lézer vevőegységgel végzett munkákhoz is.

Szintező automatika

A mérőműszer üzem közben felügyel a saját helyzetére. A ±4° önszintezési tartományon belül történő felállítás esetén a mérőműszer szintezési automatikával működik. Az önszintezési tartományon kívül a mérőműszer automatikusan átkapcsol a dölési funkcióra.

Munkavégzés szintezési automatikával (lásd a A–D ábrát)

Állítsa a méröműszert egy vízszintes, szilárd alátétre, rögzítse azt a (11) forgatható tartóra vagy a (21) műszerállványra. A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézersugarak tartósan világítanak, a méröműszer szintezése sikerrel befejeződött.

Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mérőműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak először 2 másodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak. A mérőműszer a dőlési funkcióban van.

Ha továbbra is a szintezési automatikával akar dolgozni, állít-sa fel vízszintesen a mérőműszert, és várja meg az önszinte-zés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézervonalak folyamatosan kez-denek világítani.

Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket.

Munkavégzés a dölési funkcióval (lásd a E ábrát)

Állítsa fel a méröműszert egy ferde alapfelületre. A dölési funkcióval végzett munka során a lézervonalak először 2 másodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak.

A dölési funkció használatakor a lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra.

A mérömüszer pontosságának ellenörzése

A pontosságot befolyásoló hatások

A legnagyobb befolyást a környezeti hömérséklet gyakorolja a pontosságra. A lézersugarat föleg a padló felett található hömérsékleti különbségek tudják kitéríteni.

Mivel a hömérsékleti rétegeződés a padló közelében a legerősebb, a mérőműszert egy 20 m hosszúságot meghaladó mérési szakasz esetén célszerű egy műszerállványra szerelni. Ezen felül a mérőműszert lehetőleg a munkafelület közepére állítsa.

A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.

Először mindig a vízszintes lézervonal magassági és szintezési pontosságát és utána mindig a függőleges lézervonalak szintezési pontosságát ellenőrizze.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert.

A vízszintes vonal magassági pontosságának ellenőrzése

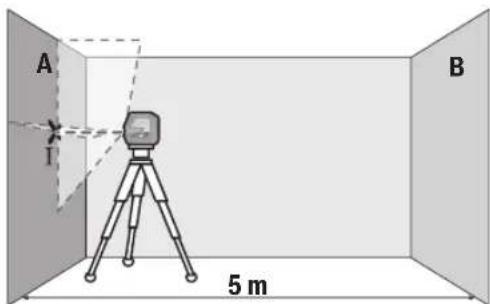

Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között.

– Szerelje fel a mérőműszert az A fal közelében egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a mérőműszert és jelölje ki a keresztvonalas üzemet.

– Irányítsa a lézert a közeli A falra és várja meg, amíg a mé-rőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon keresztezik egymást (I. pont).

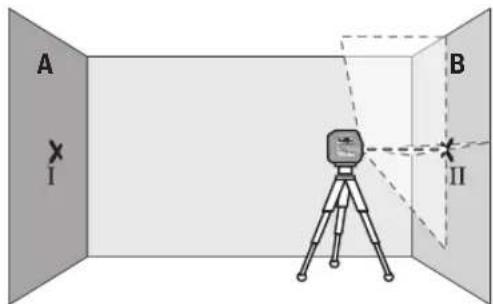

- Forgassa el a mérőműszert 180°-kal, várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg a

szemben álló B falon a lézervonalak kereszteződési pontját (II. pont).

- Helyezze el a méröműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül.

– Állítsa be úgy a mérőműszre magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonalak keresztezési pontja a B falon pontosan az előbb megjelölt II. pontra essen.

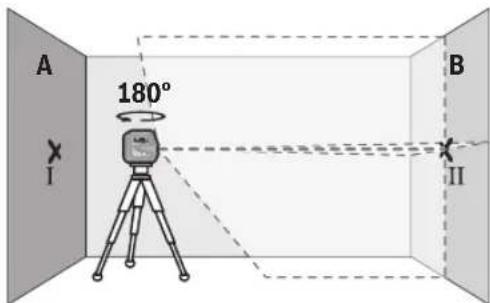

- Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt I. ponton haladjon át. Várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg az A falon a lézervonalak kereszteződési pontját (III. pont).

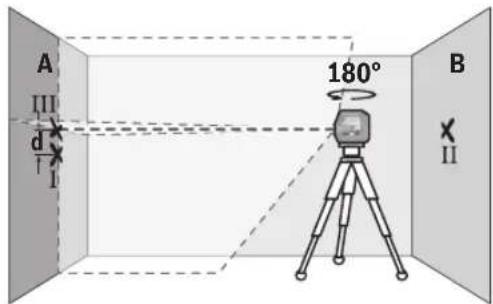

- A két megjelölt pont, I és III, különbsége az A falon, a d értek megadja a mérőműszer tényleges magassági eltérését.

Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:

10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

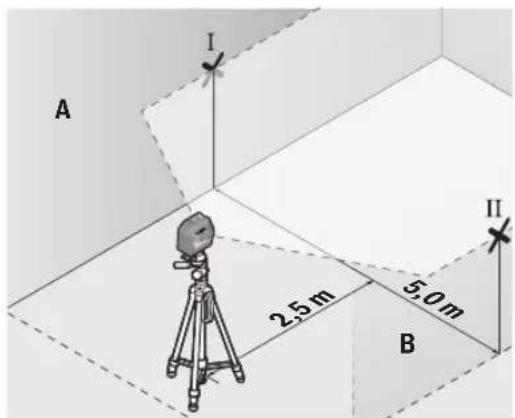

A vízszintes vonal szintezési pontosságának ellenörzése Az ellenőrzéshez egy kb. 5 × 5 m-es szabad területre van szükség.

– Szerelje fel a mérőműszert az A és a B fal között középen egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a mérőműszert és jelölje ki a vízszintes üzemet. Hagyja a mérőműszert beszinteződni.

- Jelölje meg a mérömüszertöl 2,5 m távolságra mindkét falon a lézervonal közepének helyét (I pont az A falon és II pont a B falon).

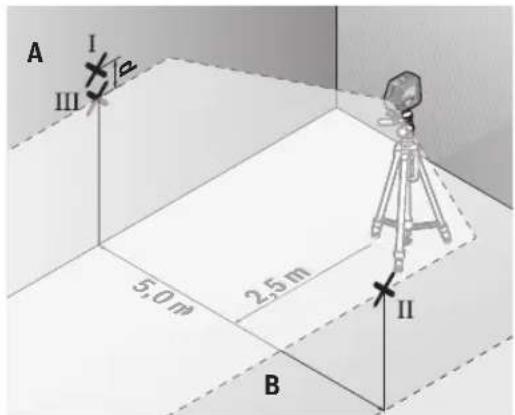

• Állítsa fel a mérőműszert 180°-kal elfordítva 5 m távolságban és várja meg amíg az önszintezés végrehajtásra kerül.
  – Állítsa be úgy a mérőmüszer magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonal közepe a B falon pontosan az előbb megjelölt II. pontra essen.
• Jelölje be az A falon a lézervonal közepént III pontként (ez függőlegesen az I pont felett vagy alatt lesz).
• A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a mérőműszernek a vízszintestöl való tényleges eltérését.

Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés:

10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

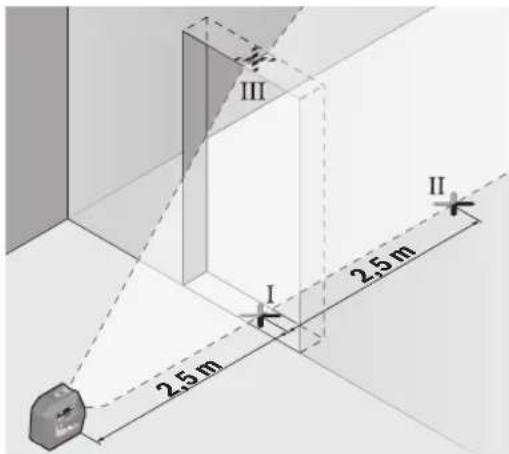

A függöleges vonal szintezési pontosságának ellenörzése

Az ellenőrzéshez egy olyan ajtónyílásra van szükség, amelynél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét oldalán legalább 2,5 m hely áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságra egy szilárd, egyenletes alapra (ne egy műszerállványra). Kapcsolja be a mérőműszert és jelölje ki a függőleges üze-

met. Irányítsa a lézervonalat az ajtónyilásra és várja meg, amíg a mérömüszer önszintezése végrehajtásra kerül.

– Jelölje meg a függőleges lézervonal közepén az ajtónyílás padlójánál (I. pont), 5 m távolságban az ajtónyílás másik oldalán (II. pont) valamint az ajtónyílás felső szélén (III. pont).

• Forgassa el a mérőműszert 180°-kal és állítsa azt fel az ajtónyilás másik oldalán, közvetlenül a II. pont mögé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a függőleges lézervonalat, hogy a közepe pontosan az I. és II. ponton haladjon át.
• Jelölje meg a lézervonal közepét az ajtónyilás felső szélén IV. pontként.
• A két megjelölt pont, III és IV, különbsége, a d érték megadja a mérőműszer tényleges magassági eltérését.

- Mérje meg az ajtónyílás magasságát.

Számítsa ki a következőképpen a legnagyobb megengedett eltérést:

Az ajtónyílás magasságának kétszerese × 0,3 mm/m Példa: Ha az ajtónyílás magassága 2 m, akkoa legnagyobb megengedett eltérés

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm lehet. A III és IV pont legnagyobb megengedett távolsága így 1,2 mm.

Függöleges pontosság ellenörzése

Az ellenőrzéshez egy szilárd padló feletti, kb. 5 m-es szabad mérési szakaszra van szükség a padló és a mennyezet között.

- Szerelje fel a mérömüszert a (11) forgatható tartóra és állítsa a talajra. Jelölje ki a pont-üzemmódot és hagyja a mérömüszert beszinteződni.

- Jelölje be a felső lézerpont közepét a mennyezeten (I pont). Ezenkívül jelölje be az alsó lézerpont közepét a padlón (II pont).

• Forgassa el a mérőműszert 180°-kal. Helyezze el úgy, hogy az alsó lézerpont közepe a már bejelölt II ponton legyen. Hagyja a mérőműszert beszinteződni. Jelölje be a felső lézerpont közepét (III pont).
• A két megjelölt pont, I és III, különbsége, a d érték megadja a mérömüszer tényleges eltérését a függőlegestöl.

Számítsa ki a következőképpen a legnagyobb megengedett eltérést:

A padló és a mennyezet közötti távolság × 0,7 mm/m Példa: Ha a padló és a mennyezet közötti távolság 5 m, akkor a legnagyobb megengedett eltérés

2 × 5 m × ± 0,7 mm/m = ± 7 mm lehet. A I és III pont legnagyobb megengedett távolsága így 7 mm.

Munkavégzési tanácsok

Jelöléshez mindig csak a lézerpont, illetve a lézervonal közepét használja. A lézerpont mérete, illetve a lézervonal szélessége a távolsággal változik.

Munkavégzés az RM 10 forgatható tartóval (lásd a F-H ábrát)

A mérőműszert a (11) forgatható tartó segítségével egy központi, mindig látható forgáspont körül 360°-os szögben el lehet fordítani. Így a lézervonalakat be lehet állítani, anélkül, hogy ehhez meg kellene változtatni a mérőműszer helyzetét.

A (14) finombeállító csavarral a függőleges lézervonalakat precízen be lehet állítani a referenciapontokhoz.

Helyezze a mérőműszert a (6) vezetőhoronnyal a (12) vezetősínre a (11) forgatható platformon, és tolja a mérőműszert ütközésig a platformra.

Az elválasztáshoz húzza le a méröműszert ellenkező irányban a forgatható tartóról.

A forgatható tartó elhelyezési lehetőségei:

- egy sík felületre felállítva, - egy függöleges felületre csavarozva,

- a (15) mágnesek segítségével egy fémes felületre rögzítve

- a (16) mennyezet-kapocs segítségével mennyezetlécekre rögzítve.

Állítsa be durván a (11) forgatható tartót, mielött a mérőműszert bekapcsolja.

Munkavégzés a lézer-céltáblával

A (20) lézer-céltábla hátrányos körülmények és nagyobb távolságok esetén jobban láthatóvá teszi a lézersugarat.
A (20) lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző oldalon át a lézervonalat a lézer-céltábla hátoldala felül is fel lehet ismerni.

Munkavégzés müszerállvánnyal (tartozék)

Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a (5) 1/4"-műszerállványcsatlakozóval a (21) műszerállvány, vagy egy szokványos fényképezőgépállvány menetére. Az állvány csavarjával rögzítse szorosan a mérőműszert.

A mérömüszer bekapcsolása előtt állítsa be a mérömüszert durván a megfelelő helyzetbe.

Rögzítés az univerzális tartóval (tartozék) (lásd a N ábrát)

A (17) univerzális tartóval a mérőműszert például függöleges felületekre, csövekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és megkönnyíti a mérőműszer magassági beállítását.

A mérömüszer bekapcsolása elött állítsa be a (17) univerzá- lis tartót durván a megfelelő helyzetbe.

Munkavégzés az LB 10 tartóval (külön tartozék)

A (18) tartó segítségével a mérőműszert függőleges felületekre vagy mágnesezhető anyagokra lehet erősíteni. A

(16) mennyezeti kapoccsal kombinálva a mérőmüszer magasságát is be lehet állítani.

Állítsa be durván a (18) tartót, mielőtt bekapcsolná a mérő-műszert.

126 | Русский

Munkavégzés a lézer vevőegységgel (külön tartozék) (lásd a N ábrát)

Kedvezőtlen fényviszonyok (világos környezet, közvetlen napsugárzás) és nagyobb távolságok esetén a lézervonalak megtalálásának megkönnyítésére kapcsolja be a (19) lézer vevőegységet.

Valamennyi üzemmód alkalmazható a (19) lézer vevőegységgel végzett munkákhoz is.

Lézerpont kereső szemüveg (tartozék)

A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.

A lézer keresőszemüveget ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felisme-résének megkönnyítésére szolgál, de a lézersugártól nem véd.
A lézer keresőszemüveget ne használja napszemüveg-ként, vagy a közúti közlekedéshez. A lézer keresőszem-üveg nem nyújt teljes védelmet az ultraibolya sugárzás el-len és csökkenti a színfelismerési képességet.

Munkavégzési példák (lásd a I-N ábrákat)

A mérömüszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.

Karbantartás és szerviz

Karbantartás és tisztítás

Tartsa mindig tisztán a mérömüszert.

Ne merítse bele a mérőműszert vízbe vagy más folyadékokba.

A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.

Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.

A mérőműszert csak az azzal együtt szállított (24) védőtás-kában tárolja és szállítsa.

Ha javításra van szükség, a méröműszert a (24) védőtáskába csomagolva küldje be.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

nek javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

Hulladékkezelés

A mérőműszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a mérömüszereket és elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

A 2012/19/EU európai irányelvnek megfelelően a már nem használható mérőműszereket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Русский
