GCL 2-50 G Professional - Indicator laser BOSCH - Manual de utilizare gratuit

Tip produs	Indicator laser cu linii încrucișate
Marcă	Bosch
Model	GCL 2-50 G Professional
Categorie	Niveluri laser
Culoarea razei	Verde (500-540 nm)
Clasa laserului	2
Rază fără receptor	Aproximativ 30 m
Rază cu receptor	Până la 50 m
Precizia de nivelare	± 0,3 mm/m
Plaja de nivelare automată	± 4°
Rotație	Nerotativ
Alimentare	4 baterii AA (1,5 V) sau acumulator NiMH (4× AA)
Autonomie (baterii alcaline)	Aproximativ 12 h în linii încrucișate
Grad de protecție	IP54 (antipraf și stropi)
Dimensiuni (L × l × h)	Aproximativ 145 × 65 × 110 mm
Greutate (cu baterii)	Aproximativ 0,72 kg
Montare pe trepied	Da, filet 1/4"
Funcții principale	Linii orizontale și verticale, mod cruce, funcție de nivelare automată cu semnal de avertizare
Întreținere și curățare	Ștergeți cu o cârpă moale și uscată. Curățați ferestrele de ieșire laser cu un bețișor de bumbac.
Siguranță	Nu priviți direct fasciculul laser. Utilizați ochelari de protecție laser dacă este necesar.
Piese de schimb și reparabilitate	Baterii AA standard. Alte piese disponibile în service-ul post-vânzare Bosch.
Informații generale	Garanție 2 ani. Fabricat în China pentru Bosch.

Întrebări frecvente - GCL 2-50 G Professional BOSCH

Ce tip de baterii să folosesc pentru Bosch GCL 2-50 G?

Folosiți 4 baterii AA alcaline (1,5 V) sau acumulatori NiMH de același format. Nu amestecați baterii uzate cu cele noi.

Cum se pornește și se oprește dispozitivul?

Apăsați butonul de pornire/oprire situat pe lateral. O apăsare scurtă pornește laserul în modul linie orizontală; o apăsare lungă activează modul linie verticală. Pentru a opri, țineți butonul apăsat.

Ce înseamnă clipirea laserului?

Clipirea indică faptul că dispozitivul nu este nivelat sau se află în afara plajei sale de nivelare automată (±4°). Plasați-l pe o suprafață mai plană.

Cum se calibrează nivelul laser?

Nivelul este pre-calibrat din fabrică. Dacă este necesar, o recalibrare poate fi efectuată de un service post-vânzare Bosch autorizat. Nu încercați să-l demontați singur.

Pot folosi dispozitivul în exterior?

Da, dar raza verde este mai puțin vizibilă în soare puternic. Utilizați un receptor laser (LR 1 G sau similar) pentru a îmbunătăți raza până la 50 m.

Care este raza maximă cu receptor?

Cu receptorul laser Bosch LR 1 G, raza atinge 50 m. Fără receptor, este de aproximativ 30 m în condiții de luminozitate moderată.

Cum se curăță ferestrele de ieșire laser?

Folosiți un bețișor de bumbac uscat sau ușor umed (apă pură). Nu folosiți niciodată solvenți sau cârpe abrazive. Ștergeți ușor fără a apăsa.

Dispozitivul este etanș?

Beneficiază de gradul IP54: protejat împotriva prafului și stropilor de apă. Nu scufundați în apă.

Cum se montează dispozitivul pe un trepied?

Înșurubați piulița de montare situată sub dispozitiv pe un trepied standard cu filet de 1/4 inch. Strângeți cu mâna.

Ce fac dacă laserul nu se aprinde?

Verificați mai întâi bateriile: instalați altele noi respectând polaritatea. Dacă problema persistă, contactați service-ul post-vânzare Bosch.

MANUAL DE UTILIZARE GCL 2-50 G Professional BOSCH

ro Instrucționi originale

bg Сригинална инструкция

Română ...... Pagina 149

Instrucțiuni de siguranță

Citiți și respectați toate instrucțiunile pentru a putea nepericulos și sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor

instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAȚI ÎN CONDIȚII OPLTIME PREZENTELE INSTRUCTIUNI ȘI TRANSMITETI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).
In cazul in care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

150 | Română

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
▶ Nu aduceți modificări echipamentului laser.
Nu folosiți ochelarii optici pentru laser drept ochelari de protectie. Ochelarii optici pentru laser servesc la mai buna recunoaștere a razei laser; ei nu vă protejează totuși împotriva radiatiei laser.
Nu folosiți ochelarii optici pentru laser drept ochelari de protecție sau în traficul rutier. Ochelarii optici pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.
Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
Nu läsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea unor persoane.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.

Nu aduce accesoriiile magnetice în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Câmpul generat de magnetiții accesoriiilor poate perturba funcționarea implanturilor sau aparatelor medicale.

▶ Tineți accesoriiile magnetice la distanță față de suporturile magnetice de date și de dispozitivele sensibile la câmpurile magnetice. Prin acțiunea magneților accesoriiilor se poate ajunge la pierderi ireversibile de date.

Descrierea produsului și a performantelor sale

Tineți cont de ilustrațiile din secțiunea anterioară a instructiunilor de utilizare.

Utilizarea conform destinatiei

Aparatul de măsură este destinat proiectării și verificării de linii orizontale și verticale, precum și de puncte pe direcția normalei.

Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița aparatului de măsură de la pagina grafică.

(1) Orificiu de ieşire a liniei laser
(2) Indicator baterie

(3) Tastă pentru modul de funcționare Laser
(4) Comutator de pornire/oprire
(5) Orificiu de 1/4" de prindere pe stativ
(6) Canelură de ghidare
(7) Dispozitiv de blocare a capacului compartimentului pentru baterii
(8) Capac al compartimentului pentru baterii
(9) Plăcută de avertizare laser
(10) Număr de serie
(11) Suport rotativ (RM 10) ^4
(12) Şină de ghidare
(13) Gaură longitudinală de fixare
(14) Șurubul de reglare fină a suportului rotativ
(15) Magnet
(16) Clemă de prindere pe tavan (DK 10) ^A)
(17) Suport universal (BM 1) ^A)
(18) Suport (LB 10) ^A)
(19) Receptor laser ^4
(20) Panou de vizare laser ^A)
(21) Stativ (BT 150) ^A)
(22) Bară telescopică (BT 350) ^A)
(23) Ochelari pentru laser ^A)
(24) Geantă de protectie ^A

A) Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Nivelă laser cu puncte și linii GCL 2-50 G
Număr de identificare	3 601 K66 M..
Zonă de lucruA)
– Linii laser standard 15 m
– Linii laser cu receptor laser 5–50 m
– Puncte laser 10 m
Precizie de nivelareB)C)
– Linii laser ±0,3 mm/m
– Puncte laser ±0,7 mm/m
Domeniu de autonivelare ±4°
Timp de nivelare < 4 s
Temperatură de functionare -10 °C ... +45 °C
Temperatură de depozitare -20 °C ... +70 °C
Înălțimea maximă de lucru deasupra înălțimii de referință	2000 m
Umiditatea atmosferică relativă maximă	90%
Gradul de murdărie conform IEC 61010-1	2D)
Clasa laser 2

Nivelă laser cu puncte și linii GCL 2-50 G

Linii laser
- Tip laser 500-540 nm, < 10 mW
- C_6	10
- Divergență 50 × 10 mrad	(unghi de 360 de grade)
Puncte laser
- Tip laser 500-540 nm, < 1 mW
- C_6	1
- Divergență 0,8 mrad	(unghi de 360 de grade)
Receptor laser compatibil LR 7
Orificiu de prindere pe stativ 1/4"
Baterii 4 × 1,5 V LR6 (AA)
Greutate conform	0,58 kg
EPTA-Procedure 01:2014
Dimensiuni (lungime × lățime × înălțime)
- fără suport 126 × 63 × 115 mm
- cu suport rotativ RM 10 145 × 63 × 180 mm
Tip de protectie IP 64

A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiații solare).

B) la 20-25°C

C) Valorile specificate presupun condiții de mediu normale până la favorabile (de exemplu, fără vibrații, fără ceață, fără fum, fără expunerea directă la radiații solare). După variații puternice de temperatură pot apărea abateri de la precizie.

D) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.

Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (10) de pe plăcuța cu date tehnice.

Montarea

Montarea/Înlocuirea bateriilor

Pentru funcționarea aparatului de măsură se recomandă utilizarea de baterii alcaline.

Pentru deschiderea capacului compartimentului pentru baterii (8) apasă în sus dispozitivul de blocare (7) și scoate capacul compartimentului pentru baterii. Introdu bateriile.

Respectați polaritatea corectă conform schiței de pe partea interioară a compartimentului bateriilor.

Indicatorul bateriei (2) prezintă întotdeauna starea actuală a bateriei.

Când bateriile sunt descărcate, luminozitatea liniilor laser scade lent.

Dacă bateriile se descarcă rapid, indicatorul bateriei (2) se aprinde intermitent și pe un interval lung de timp. Liniile laser se aprind intermitent timp de 5 secunde la fiecare 5 minute.

Dacă bateriile sunt descărcate, liniile laser și indicatorul bateriei se mai aprind intermitent încă o dată înainte ca aparatul de măsură să se deconecteze.

Înlocuiți întotdeauna toate bateriile în același timp. Folosiți numai baterii de aceeași marcă și capacitate.

Scoate bateriile din aparatul de măsură atunci când urmează să nu-l folosești pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate a aparatului de măsură, bateriile se pot coroda și autodescărca.

Functionarea

Punerea în funcțiune

▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.
Nu expune aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsa pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, lasă aparatul de măsură mai întâi să se stabilizeze și, înainte de reutilizarea acestuia, efectuează întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 152). În cazul temperaturilor extreme sau al variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.
Evitați șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 152).
▶ Deconectați aparatul de măsură atunci când îl transportați. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mișcări ample.

Pornirea/Oprirea

Pentru conectarea aparatului de măsură, împingeți comutatorul de pornire/oprire (4) în poziția „On”. Aparatul de măsură emite, imediat după conectare, fascicule laser prin orificiile de ieșire (1).

Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

Aparatul de măsură poate fi utilizat în orice moment cu un receptor laser (19).

Pentru deconectarea aparatului de măsură, împinge comutatorul de pornire/oprire (4) în poziția Off. La deconectare, pendulul va fi blocat.

Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser.

În cazul depășirii temperaturii de funcționare maxime admise de 45 °C, se realizează deconectarea de siguranță a diodei laser. După răcire, aparatul de măsură este din nou gata de funcționare și poate fi reconectat.

152 | Română

Deconectarea automată

Dacă timp de aproximativ 120 de minute nu este apăsată nicio tastă a aparatului de măsură, aparatul de măsură se deconectează automat pentru a menaja bateriile.

Pentru a reconecta aparatul de măsură după o deconectare automată, puteți să aduceți comutatorul de pornire/oprire (4) mai întăi în poziția „Off”, iar apoi să conectați din nou aparatul de măsură sau puteți să apăsați tasta pentru modul de funcționare Laser (3).

Pentru a dezactiva deconectarea automată, țineți apăsată tasta Mod de funcționare laser (3) (cu aparatul de măsură conectat) timp de cel puțin 3 secunde. După dezactivarea funcției de deconectare automată, liniile laser se aprind intermitent scurt în semn de confirmare.

Observație: Dacă temperatura de lucru depășește 45 °C, deconectarea automată nu mai poate fi dezactivată.

Pentru a activa funcția de deconectare automată, deconectați și conectați din nou aparatul de măsură.

Modurile de functionare

Aparatul de măsură dispune de mai multe moduri de funcționare între care se poate comuta în orice moment:

• Modul cu linii în cruce și puncte (consultă imaginea A): Aparatul de măsură generează o linie laser orizontală și alta verticală îndreptată spre înainte, precum și câte un punct laser vertical în sus și altul în jos.
• Modul orizontal (consultă imaginea B): Aparatul de măsură generează o linie laser orizontală.
• Modul vertical (consultă imaginea C): Aparatul de măsură generează o linie laser verticală. La poziționarea aparatului de măsură într-o încăpere, linia laser verticală va apărea pe plafon, deasupra punctului laser superior.
• Mod cu puncte (consultă imaginea D): Aparatul de măsură generează câte un punct laser vertical în sus și altul în jos.

Pentru a modifica modul de funcționare, apasă în mod repetat tasta pentru modul de funcționare Laser (3) până când fasciculele laser sunt indicate în modul de funcționare dorit.

Astfel, toate modurile de funcționare sunt posibile atât cu nivelarea automată, cât și cu funcționarea în poziție încinată.

Toate modurile de funcționare sunt adecvate pentru funcționarea cu receptorul laser (19).

Nivelarea automată

În timpul funcționării, aparatul de măsură monitorizează în permanență poziția. La configurarea în cadrul domeniului de autonivelare de la ±4°, acesta funcționează cu nivelarea automată. În afara domeniului de autonivelare, acesta comută automat la funcționarea în poziție înclinată.

Lucrul cu nivelarea automată (consultă imaginile A-D)

Aşază aparatul de măsură pe o suprafață orizontală, fermă și fixează-l pe suportul rotativ (11) sau pe stativ (21). Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Atât timp cât fasciculele laser se aprind fix, aparatul de măsură este nivelat.

Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafață de sprijin a aparatului de măsură se abate cu mai mult de 4º de la poziția orizontală, liniile laser se aprind intermitent mai întâi timp de 2 secunde în cadență rapidă, iar apoi repetitiv, la fiecare 5 secunde, în cadență rapidă. Aparatul de măsură se află în funcționarea în poziție înclinată.

Pentru mai multe aplicații cu nivelarea automată, așază aparatul de măsură în poziție orizontală și așteaptă ca acesta să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, fasciculele laser se vor aprinde permanent.

În caz de trepidății sau schimbări de poziție în timpul funcționării, aparatul de măsură se nivelează din nou în mod automat. După nivelare, verificați poziția fasciculelor laser în raport cu punctele de referință, pentru a evita erorile datorate deplasării aparatului de măsură.

Lucrul cu funcționarea în poziție înclinată (consultă imaginea E)

Aşază aparatul de măsură pe o suprafață înclinată. În cazul lucrului cu funcționarea în poziție înclinată, liniile laser se aprind intermitent mai întâi timp de 2 secunde în cadență rapidă, iar apoi repetitiv, la fiecare 5 secunde, în cadență rapidă.

În funcționarea în poziție încinată, liniile laser nu mai sunt nivelate și nu vor mai fi neapărat perpendiculare unele în raport cu celelalte.

Verificarea preciziei aparatului de măsură

Influentele asupra preciziei

Cea mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură plecând de la sol în sus pot devia fasciculul laser.

Deoarece stratificarea temperaturilor atinge valoarea maximă în apropierea solului, începând cu un tronson de măsurare de 20 m, ar trebui să lucrați întotdeauna cu aparatul de măsură montat pe un stativ. În afară de aceasta, așezați, pe cât posibil, aparatul de măsură în mijlocul suprafetei de lucru.

În afară de influențele exterioare, și influențele specifice aparatului (de exemplu, căderi sau șocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificați precizia de nivelare.

Verificați întotdeauna mai întâi precizia pe înălțime, precum și precizie de nivelare a liniei laser orizontale, iar apoi precizia de nivelare a liniilor laser verticale.

Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.

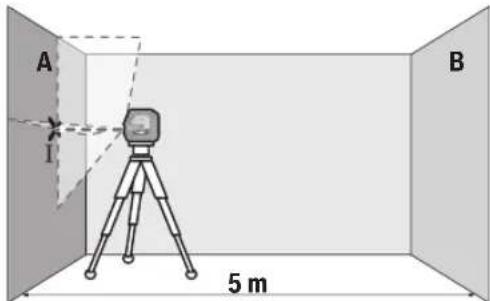

Verificarea preciziei pe înălțime a liniei orizontale

Pentru verificare, este necesar un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

- Montați aparatul de măsură aproape de peretele A, pe un stativ, sau așezați-I pe o suprafață fermă, plană. Conectează aparatul de măsură și selectează modul cu linii în cruce.

- Îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului în care se intersectează liniile laser pe perete (punctul I).

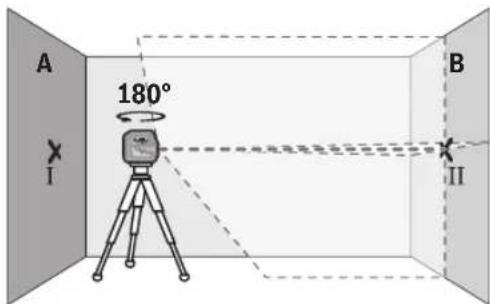

• Rotiți la 180° aparatul de măsură, lăsați-l să se niveleze și marcați punctul de intersectare a liniilor laser de pe peretele opus B (punctul II).
• Aşezati aparatul de măsură - fără a-l roti - lângă peretele B, conectați-l și lăsați-l să se niveleze.

- Reglați pe înălțime aparatul de măsură (cu ajutorul stativului sau, dacă este necesar, prin sprijinire) astfel încât punctul de intersectare a liniilor laser să se suprapună din nou cu punctul II marcat anterior pe peretele B.

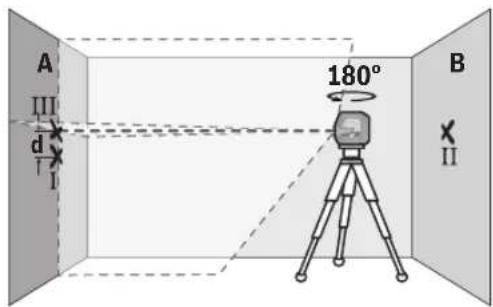

• Rotiți aparatul de măsură la 180°, fără a modifica înălțimea acestuia. Îndreptați-I pe peretele A astfel încât linia laser verticală să se suprapună peste punctul I deja marcat. Lăsați aparat de măsură să se niveleze și marcați punctul de intersectare a liniilor laser pe peretele A (punctul III).
• Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă pe înălțime a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m, abaterea maximă admisă este de:

10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

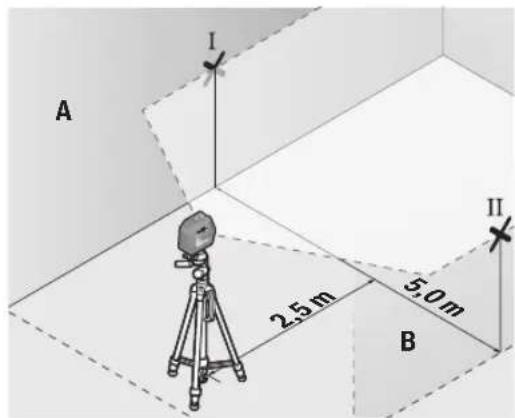

Verificarea preciziei de nivelare a liniei orizontale

Pentru verificare, este necesară o suprafață de aproximativ 5 × 5 m.
- Montează aparatul de măsură pe mijloc între pereții A și B, pe un stativ, sau așază-l pe o suprafață fermă, plană. Conectează aparatul de măsură și selectează modul orizontal. Lasă aparatul de măsură să se niveleze.

- Marcați la o distanță de 2,5 m față de aparatul de măsură, pe ambii pereți, punctul central al liniei laser (punctul I de pe peretele A și punctul II de pe peretele B).

154 | Română

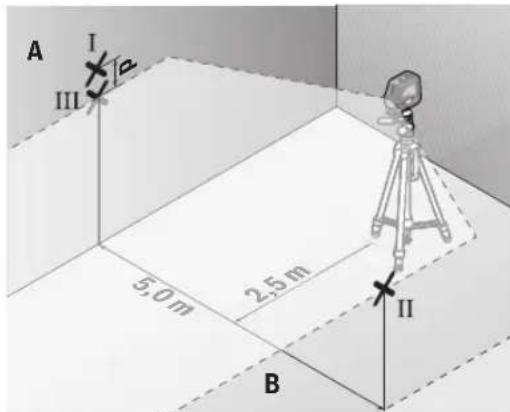

• Mențineți aparatul de măsură rotit la 180° la o distanță de 5 m și lăsați-l să se niveleze.
• Îndreptați aparatul de măsură pe înălțime (cu ajutorul stativului sau, dacă este necesar, al unui suport) astfel încât centrul liniei laser să se suprapună cu precizie peste punctul II marcat pe peretele B.
• Marcați pe peretele A centrul liniei laser cu notația de punct III (vertical deasupra, respectiv dedesubtul punctului I).
• Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă de la poziția orizontală a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m abaterea maximă admisă este de:

10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

Verificarea preciziei de nivelare a liniei verticale

Pentru verificare, aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii, să existe câte un loc de cel puțin 2,5 m.

- Aşază aparatul de măsură la o distanță de 2,5 m față de golul de ușă, pe o suprafață fermă, plană (nu pe un stativ). Conectează aparatul de măsură și selectează modul vertical. Îndreaptă linia laser spre golul de ușă și lasă aparatul de măsură să se niveleze.

- Marcați mijlocul liniei laser verticale pe partea inferioară a golului de ușă (punctul I), la o distanță de 5 m față de celelalte laturi ale golului de ușă, (punctul II), precum și pe marginea superioară a golului de ușă (punctul III).

• Rotiți aparatul de măsură la 180° și reglați-I pe partea cealaltă a golului de ușă direct sub punctul II. Lăsați aparatul de măsură să se niveleze și îndreptați linia laser verticală astfel încât mijlocul acesteia să traverseze exact punctele I și II.
• Marcați ca punct IV mijlocul liniei laser de pe muchia superioară a golului de ușă.
• Diferența d dintre punctele III și IV marcate reprezintă abaterea efectivă a aparatului de măsură pe verticală.
• Măsurati înălțimea golului de ușă.

Abaterea maximă admisă se calculează după cum urmează: dublul înălțimii golului de ușă × 0,3 mm/m De exemplu: La o înălțime de 2 m a golului de ușă, abaterea maximă trebuie să fie de

2 × 2 m × ±0,3 mm/m = ±1,2 mm. În consecință, între punctele III și IV trebuie să existe o diferență de cel mult 1,2 mm.

Verificarea preciziei liniei verticale

Pentru verificare, este necesar un tronson de măsurare liber pe o fundație cu o distanță de aproximativ 5 m între podea și plafon.

- Montați aparatul de măsură pe suportul rotativ (11) și așezați-I pe podea. Alegeți modul cu puncte și lăsați aparatul de măsură să se niveleze.

- Marcați centrul punctului laser superior pe plafon (punctul I). Marcați, de asemenea, centrul punctului laser inferior pe podea (punctul II).

• Rotiți aparatul de măsură la 180°. Poziționați-l astfel încât centrul punctului laser inferior să se afle deasupra punctului II. Lăsați aparatul de măsură să se niveleze. Marcați centrul punctului laser superior (punctul III).
• Diferența d dintre punctele I și III marcate pe plafon reprezintă abaterea efectivă a aparatului de măsură pe verticală.

Abaterea maximă admisă se calculează după cum urmează: dublul distanței dintre podea și plafon × 0,7 mm/m.

De exemplu: La o distanță dintre podea și plafon de 5 m, abaterea maximă trebuie să fie de

2 × 5 m × ±0,7 mm/m = ±7 mm. În consecință, între punctele I și III trebuie să existe o diferență de cel mult 7 mm.

Instructiuni de lucru

Utilizați întotdeauna numai centrul punctului laser, respectiv liniei laser pentru a efectua marcaje.

Dimensiunea punctului laser, respectiv lățimea liniei laser se modifică în funcție de distanță.

Lucrul cu suportul rotativ RM 10 (consultă imaginile F-H)

Cu ajutorul suportului rotativ (11) poți roti aparatul de măsură la 360° în jurul unui punct central, întotdeauna vizibil, pe direcția normalei. Astfel, liniile laser pot fi trasate fără a modifica poziția aparatului de măsură.

Cu ajutorul șurubului de reglare fină (14) poti alinia cu exactitate linia laser verticală la un punct de referință.

Aşezati aparatul de măsură cu canalul de ghidare (6) pe șina de ghidare (12) a suportului rotativ (11) și împingeți aparatul de măsură pe platformă până la opritor. Pentru desprindere, trageți aparatul de măsură de pe suportul rotativ, în direcția opusă.

Posibilități de poziționare a suportului rotativ:

• în poziție verticală, pe o suprafață plană,
• înşurubat pe o suprafață verticală,
• cu ajutorul magnetilor (15) pe suprafete metalice,
• fixat cu clema de prindere (16) pe sipci pentru tavan.

Aliniază grosier suportul rotativ (11) înainte de a conecta aparatul de măsură.

Lucrul cu panoul de vizare laser

Panoul de vizare laser (20) optimizează vizibilitatea fasciculului laser în caz de condiții nefavorabile și de distanțe mari.

Jumătatea reflectorizantă a panoului de vizare laser (20) optimizează vizibilitatea liniei laser, iar jumătatea transparentă permite vizualizarea liniei laser chiar și din partea posterioară a panoului de vizare laser.

Lucrul cu stativul (accesoriu)

Stativul este un suport de măsurare stabil, cu înălțime reglabilă. Așezați aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (5) pe filetul stativului (21) sau pe filetul unui stativ foto uzual din comerț. Fixați prin înșurubare aparatul de măsură cu șurubul de fixare al stativului. Înainte de a conecta aparatul de măsură, aliniați brut stativul.

Cu ajutorul suportului universal (17) puteți fixa aparatul de măsură, de exemplu, pe suprafețe verticale, țevi sau materiale magnetizabile. Suportul universal este adecvat și ca stativ de podea și ușurează alinierea pe înălțime a aparatului de măsură.

Aliniați brut suportul universal (17) înainte de a porni aparatul de măsură.

Lucrul cu suportul LB 10 (accesoriu)

Cu ajutorul suportului (18) poți fixa aparatul de măsură pe suprafețe verticale sau pe materiale magnetizabile. În combinație cu clema de prindere pe tavan (16), aparatul de măsură poate fi aliniat și pe înălțime.

Aliniază grosier suportul (18) înainte de a conecta aparatul de măsură.

Lucrul cu receptorul laser (accesoriu) (consultă imaginea N)

În condiții de luminozitate nefavorabilă (mediu iluminat puternic, expunerea directă la radiații solare) și la distanțe mai mari, pentru mai bună detectare a liniilor laser, utilizează receptorul laser (19).

Toate modurile de funcționare sunt adecvate pentru funcționarea cu receptorul laser (19).

Ochelari pentru laser (accesoriu)

Ochelarii pentru laser filtrează lumina ambiantă. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului.

Nu folosiți ochelarii optici pentru laser drept ochelari de protecție. Ochelarii optici pentru laser servesc la mai buna recunoaștere a razei laser; ei nu vă protejează totuși împotriva radiatiei laser.
Nu folosiți ochelarii optici pentru laser drept ochelari de protecție sau în traficul rutier. Ochelarii optici pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.

Exemple de lucru (consultați imaginile I-N)

Pentru exemple privind posibilitățile de utilizare a aparatului de măsură, consultați paginile grafice.

Întreținere și service

Întreținerea și curățarea

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundati aparatul de măsură în apă sau în alte lichide.

Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solventi.

Curățați cu regularitate mai ales suprafețele din jurul orificiului de ieșire a laserului și aveți grijă să îndepăratați scamele.

Depozitați și transportați aparatul de măsură numai în geanta de protectie (24).

Pentru reparații, expediați aparatul de măsură în geanta de protectie (24).

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi: www.bosch-pt.com Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Aparatele de măsură, accesoriiile și ambalajele trebuie să fie predate la un centru de reciclare.

Nu eliminați aparatele de măsură și bateriile împreună cu deșeurile menajere!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile care s-au defectat sau descărcat trebuie să fie predate la un centru de reciclare.

Български

▶ Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară pat no liela attăluma.
