GCL 2-50 G Professional - Lazerinis žymeklis BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Kryžminių linijų lazerinis lygis
Markė	Bosch
Modelis	GCL 2-50 G Professional
Kategorija	Lazeriniai lygiai
Spindulio spalva	Žalia (500-540 nm)
Lazerio klasė	2
Veikimo atstumas be imtuvo	Maždaug 30 m
Veikimo atstumas su imtuvu	Iki 50 m
Išlyginimo tikslumas	± 0,3 mm/m
Automatinio išlyginimo diapazonas	± 4°
Sukimas	Nesisukantis
Maitinimas	4 AA tipo baterijos (1,5 V) arba NiMH akumuliatoriai (4× AA)
Veikimo trukmė (šarminės baterijos)	Maždaug 12 val. kryžminėmis linijomis
Apsaugos IP klasė	IP54 (apsauga nuo dulkių ir vandens purslų)
Matmenys (ilgis × plotis × aukštis)	Maždaug 145 × 65 × 110 mm
Svoris (su baterijomis)	Maždaug 0,72 kg
Montavimas ant trikojo	Taip, sriegis 1/4"
Pagrindinės funkcijos	Horizontali ir vertikali linijos, kryžminis režimas, automatinio išlyginimo funkcija su įspėjamuoju signalu
Priežiūra ir valymas	Nuvalykite minkšta, sausa šluoste. Lazerio išėjimo langelius valykite vatos tamponu.
Saugumas	Nežiūrėkite tiesiai į lazerio spindulį. Jei reikia, naudokite apsauginius lazerinius akinius.
Atsarginės dalys ir remonto galimybės	Standartinės AA baterijos. Kitos dalys prieinamos Bosch techninės priežiūros centre.
Bendra informacija	2 metų garantija. Pagaminta Kinijoje Bosch.

Dažnai užduodami klausimai - GCL 2-50 G Professional BOSCH

Kokio tipo baterijas naudoti Bosch GCL 2-50 G?

Naudokite 4 AA tipo šarmines baterijas (1,5 V) arba tokio pat formato NiMH akumuliatorius. Nemaišykite naudotų ir naujų baterijų.

Kaip įjungti ir išjungti prietaisą?

Paspauskite šone esantį įjungimo/išjungimo mygtuką. Trumpas paspaudimas įjungia lazerį horizontalių linijų režimu; ilgas paspaudimas įjungia vertikalių linijų režimą. Norėdami išjungti, laikykite mygtuką nuspaudę.

Ką reiškia lazerio mirksėjimas?

Mirksėjimas rodo, kad prietaisas nėra išlygintas arba yra už automatinio išlyginimo diapazono ribų (±4°). Padėkite jį ant lygesnio paviršiaus.

Kaip sukalibruoti lazerinį lygį?

Lygis yra iš anksto sukalibruotas gamykloje. Jei reikia, perkalibravimą gali atlikti įgaliotas Bosch techninės priežiūros centras. Nebandykite jo išardyti patys.

Ar galiu naudoti prietaisą lauke?

Taip, tačiau žalias spindulys yra mažiau matomas tiesioginiuose saulės spinduliuose. Naudokite lazerio imtuvą (LR 1 G ar panašų), kad padidintumėte atstumą iki 50 m.

Koks maksimalus atstumas su imtuvu?

Su Bosch LR 1 G lazerio imtuvu atstumas siekia 50 m. Be imtuvo, esant vidutiniam apšvietimui, atstumas yra maždaug 30 m.

Kaip išvalyti lazerio išėjimo langelius?

Naudokite sausą arba šiek tiek sudrėkintą (grynu vandeniu) vatos tamponą. Nenaudokite tirpiklių ar abrazyvinių šluosčių. Švelniai nuvalykite nespausdami.

Ar prietaisas yra atsparus vandeniui?

Jis turi IP54 apsaugos klasę: apsaugotas nuo dulkių ir vandens purslų. Nenardinkite į vandenį.

Kaip įmontuoti prietaisą ant trikojo?

Prisukite po prietaisu esančią montavimo veržlę ant standartinio trikojo su 1/4 colio sriegiu. Užveržkite rankomis.

Ką daryti, jei lazeris neįsijungia?

Pirmiausia patikrinkite baterijas: įdėkite naujas, laikydamiesi poliškumo. Jei problema išlieka, kreipkitės į Bosch techninės priežiūros centrą.

NAUDOJIMO INSTRUKCIJA GCL 2-50 G Professional BOSCH

Lietuvių k. ......Puslapis 202

日本語……ページ 209

中文……页215

繁體中文……頁221

한국어....페이지 227

ไทย……หน้า233

Bahasa Indonesia.... Halaman 241

Kad su matavimo prietaisu dirbtumète nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuo-

rodų, gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĄ KITAM SAVININKUI.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.
  Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaizduota matavimo prietaiso schemoje).
  ▶ Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kar-tą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba.

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i tiesiogini ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti ne- laimingus atsitikimus arba pakenkti akims.

▶ Jei i akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio.
▶ Nedarykite jokių lazerinio įtaiso pakeitimų.
Akinių lazeriui matyti nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės.
Akinių lazeriui matyti nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai laze-

riui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.

Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiuju priežiūros ne- naudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.

Magnetinės papildomos įrangos nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pomų. Papildomos įrangos magnetai sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui.

Magnetinę papildomą įrangą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl papildomos įrangos magnetų poveikio duomenys gali negrįžtamai dingti.

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Matavimo prietaisas skirtas horizontalioms ir vertikalioms li-nijom nustatyti ir patikrinti bei statmens taškams pažymėti. Matavimo prietaisas skirtas naudoti viduje ir lauke.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

(1) Lazerio spindulio išėjimo anga
(2) Baterijos indikatorius
(3) Lazerio veikimo režimo mygtukas
(4) Jjungimo-išjungimo jungiklis
(5) Jungtis tvirtinti prie stovo 1/4"
(6) Kreipiamasis griovelis
(7) Baterijų skyriaus dangtelio fiksatorius
(8) Bateriju skyriaus dangtelis
(9) Įspėjamasis lazerio spindulio ženklas
(10) Serijos numeris
(11) Sukamasis laikiklis (RM 10) ^A)
(12) Kreipiamasis bégelis
(13) Išilginė tvirtinimo išpjova
(14) Sukamojo laikiklio tikslaus reguliavimo varžtas
(15) Magnetas
(16) Spaustuvas, skirtas tvirtinti prie lubų (DK 10) ^4

(17) Universalus laikiklis (BM 1) ^A)
(18) Laikiklis (LB 10) ^A)
(19) Lazerio spindulio imtuvas ^A)
(20) Lazerio nusitaikymo lentelé ^A
(21) Stovas (BT 150) ^A
(22) Teleskopinis strypas (BT 350) ^4
(23) Akiniai lazerio matomumui pagerinti ^4
(24) Apsauginis krepšys ^A)

A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Taškinis ir linijinis lazerinis nivelyras	GCL 2-50 G
Gaminio numeris	3 601 K66 M..
Veikimo nuotolisA)
- Standartinė lazerio linija 15 m
- Lazerio linijos su lazerio spindulio imtuvu	5-50 m
- Lazerio taškai 10 m
Niveliavimo tikslumasB)(C)
- Lazerio linijos ±0,3 mm/m
- Lazerio taškai ±0,7 mm/m
Savaiminio išsilyginimo diapa-zonas	±4°
Niveliavimo laikas < 4 s
Darbinė temperatūra -10 °C ... +45 °C
Sandėliavimo temperatūra -20 °C ... +70 °C
Maks. eksploatavimo aukštis virš bazinio aukščio	2000 m
Maks. santykinis oro drėgnis 90 %
Užterštumo laipsnis pagal IEC 61010-1	2D)
Lazerio klasė 2
Lazerio linijos
- Lazerio tipas 500-540 nm, < 10 mW
- CB	10
- Divergencija 50 × 10 mrad (visas kampas)
Lazerio taškai
- Lazerio tipas 500-540 nm, < 1 mW
- CB	1
- Divergencija 0,8 mrad (visas kampas)
Tinkamas lazerio spindulio im-tuvas	LR 7
Sriegis prietaisui prie stovo tvirtinti	1/4"

204 | Lietuvių k.

Taškinis ir linijinis lazerinis nivelyras	GCL 2-50 G
Baterijos 4 × 1,5 V LR6 (AA)
Svoris pagal „EPTA-Procedure 01:2014“	0,58 kg
Matmenys (ilgis × plotis × aukštis)
– be laikiklio 126 × 63 × 115 mm
– su sukamuoju laikikliu RM 10	145 × 63 × 180 mm
Apsaugos tipas IP 64

A) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai šviečiant saulei), veikimo nuotolis gali sumažėti.
B) esant 20-25°C
C) Nurodytos vertės galioja esant normalios ir palankioms aplinkos sąlygoms (pvz., nėra vibracijos, nėra rūko, nėra dūmu, nėra tiesioginio saulės spinduliavimo). Po didelių temperatūros svyravimų gali atsirasti tikslumo nuokrypių.
D) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo.

Firminėje lentelėje esantis gaminio numeris (10) yra skirtas jūsų ma- tavimo prietaisui vienareikšmiškai identifikuoti.

Montavimas

Bateriju idėjimas/keitimas

Matavimo prietaisą patariama naudoti su šarminėmis manga-no baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį (8), paspauskite fiksatorių (7) ir nuimkite baterijų skyriaus dangtelį. Idėkite baterijas.

Idėdami baterijas atkreipkite dėmesį i baterijų skyriaus viduje nurodytus baterijų polius.

Baterijos indikatorius (2) visada rodo esamaja baterijos büseną.

Kai baterijos išsikrauna, lazerio liniju šviesumas po truputj silpnėja.

Jei baterijos beveik išsikrovusios, bateriju indikatorius (2) mirksi nuolat. Lazerio linijos kas 5 min mirksi 5 s.

Jei baterijos išsikrovusios, prieš matavimo prietaisui išsijungiant, dar kartą sumirksi lazerio linijos ir baterijos indikatorius.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

▶ Jei matavimo prietaiso ilgesnį laiką nenaudosite, išimkite iš jo baterijas. Ilgesnį laiką laikant baterijas matavimo prietaise, dėl korozijos jos gali pradėti irti ir savaime išsikrauti.

Naudojimas

Paruošimas naudoti

▶ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės spindulių poveikio.
▶ Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz.,

nepalikite jo ilgesniam laikui automobilyje. Esant didesniems temperatūros svyravimams, pirmiausia palaukite, kol stabilizuosis jo temperatūra, ir prieš tęsdami darbą visada atlikite tikslumo patikra (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 205).

Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.

▶ Saugokite, kad matavimo prietaisas nebūtų smarkiai sutrenktas ir nenukristų. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Matavimo prietaiso tikslumo patikra“, Puslapis 205).
▶ Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus švytavimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.

ljungimas ir išjungimas

Norėdami matavimo prietaisą jjungti, jjungimo-išjungimo jungiklj (4) pastumkite j padėtį „On“. Matavimo prietaisą jjungus, per lazerio spindulių išėjimo angas (1) tuoj pat siunčiami lazerio spinduliai.
▶ Nenukreipkite lazerio spindulio i kitus asmenis ar gyvūnus ir nežiūrėkite i lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.

Matavimo prietaisą visada galima naudoti su lazerio spindulio imtuvu (19).

Norėdami matavimo prietaisą išjungti, jjungimo-išjungimo jungiklj (4) pastumkite j padėtį Off. Prietaisą išjungus švyta- vimo mazgas užblokuojamas.

▶ Nepalikite ijungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Jei viršijama aukščiausia leidžiamoji 45 °C darbinė temperatūra, lazerio spindulys išsijungia automatiškai, kad apsaugotų lazerio diodą. Kai prietaisas atvėsta, jis vėl yra parengties būsenoje ir jį vėl galima jjungti.

Automatinis išjungimas

Jei apytikriai per 120 min. nepaspaudžiamas joks mygtukas, kad būtų taupomos baterijos, matavimo prietaisas automatiškai išsijungia.

Norėdami po automatinio išjungimo matavimo prietaisą vėl jjungti, galite arba pastumti jjungimo-išjungimo jungiklį (4) j padėtį „Off“ ir matavimo prietaisą vėl jjungti, arba paspausti lazerio veikimo režimo mygtuką (3).

Norédami deaktyvinti automatinio išjungimo įtaisą (esant jjungtam matavimo prietaisui), ne mažiau kaip 3 s spauskite mygtuką (3). Kai automatinio išjungimo įtaisas deaktyvinamas, kaip patvirtinimas apie atliktą operaciją, trumpai su-mirksi lazerio spinduliai.

Nuoroda: Jei darbinė temperatūra viršija 45 °C, automatinio išjungimo įtaiso deaktyvinti nebegalima.

Jei automatinio išjungimo jtaisą norite suaktyvinti, matavimo prietaisą išjunkite ir vėl jjunkite.

Veikimo režimai

Šis matavimo prietaisas yra su keliais veikimo režimais, kuriuos jūs bet kada galite perjungti:

• Kryžminių linijų ir taškinis režimas (žr. A pav.): matavimo prietaisas sukuria horizontalią ir vertikalią lazerio liniją pirmyn bei po vieną vertikalų lazerio tašką aukštyn ir žemyn.
• Horizontalus režimas (žr. B pav.): matavimo prietaisas sukuria horizontalia lazerio linija.
• Vertikalus režimas (žr. C pav.): matavimo prietaisas sukuria vertikalią lazerio linija.

Pastačius matavimo prietaisą patalpoje, vertikali lazerio linija bus nukreipta j lubas ir eis per viršutinį lazerio tašką.

- Taškinis režimas (žr. D pav.): matavimo prietaisas sukuria po vieną vertikalų lazerio tašką aukštyn ir žemyn.

Norėdami pakeisti veikimo režimą, pakartotinai spauskite la- zerio veikimo režimo mygtuką (3), kol lazerio spinduliai bus sukurti pageidaujamu režimu.

Visi veikimo režimai galimi tiek su automatinio niveliavimo jtaisu, tiek su posvyrio funkcija.

Visi veikimo režimai yra pritaikyti darbui su lazerio spindulio imtuvu (19).

Automatinio niveliavimo įtaisas

Matavimo prietaisas veikimo metu visada kontroliuoja padėtį. Pastačius savaiminio susiniveliavimo diapazone ±4°, jis veikia su automatinio niveliavimo įtaisu. Už savaiminio susiniveliavimo diapazono ribų, jis automatiškai persijungia į posvyrio funkcija.

Darbas su automatinio niveliavimo įtaisu (žr. A–D pav.)

Pastatykite prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jį ant sukamojo laikiklio (11) arba stovo (21). Automatinio niveliavimo įtaisas savaiminio išsilyginimo diapazone ±4° esančius nelygumus išlygina automatiškai. Jei lazerio spinduliai šviečia nuolat, vadinasi matavimo prietaisas yra išlygintas.

Jei automatinis niveliavimas negalimas, pvz., jei matavimo prietaiso atraminis paviršius daugiau kaip 4° nukrypsta nuo horizontalės, lazerio linijos iš pradžių greitai mirksi 2 s, o paskui kelis kartus sumirksi kas 5 s. jungta matavimo prietaiso posvyrio funkcija.

Norédami toliau dirbti su automatiniu niveliavimo jtaisu, matavimo prietaisą pastatykite horizontaliai ir palaukite, kol jis savaime susinveliuos. Kai tik matavimo prietaisas grjžta i savaiminio susinveliavimo diapazoną ±4°, lazerio spinduliai pradeda šviesti nuolat.

Jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas. Kad dėl matavimo prietaiso pasislinkimo išvengtumėte klaidų, po niveliavimo patikrinkite lazerio spindulių padėtį atskaitos taškų atžvilgiu.

Darbas su posvyrio funkcija (žr. E pav.)

Matavimo prietaisą pastatykite ant pasvirusio pagrindo. Dirbant su posvyrio funkcija, lazerio linijos iš pradžių greitai mirksi 2 s, o paskui kelis kartus sumirksi kas 5 s. Esant jjungtai posvyrio funkcijai, lazerio linijos nebeniveliuojamos ir nebūtinai yra statmenos viena kitos atžvilgiu.

Matavimo prietaiso tikslumo patikra

|taka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra Lazerio spindulį ypač gali pakreipti temperatūros skirtumai, susidarantys nuo pagrindo kylant aukštyn.

Kadangi arti žemės temperatūros sluoksniai ypač ryškūs, esant didesniam nei 20 m atstumui, reikėtų dirbti naudojant trikojj stovą. Prietaisą visada statykite darbo zonos centre.

Be išorinių veiksnių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus). Todėl kaskart prieš pradėdami dirbti patikrinkite, ar tiksliai sukalibruota.

Kiekvieną kartą pirmiausia patikrinkite horizontalios lazerio linijos aukščio ir niveliavimo tikslumą, o po to – vertikalios lazerio linijos niveliavimo tikslumą.

Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreipkitės Bosch įrankių remonto dirbtuves.

Horizontalios linijos aukščio tikslumo patikrinimas

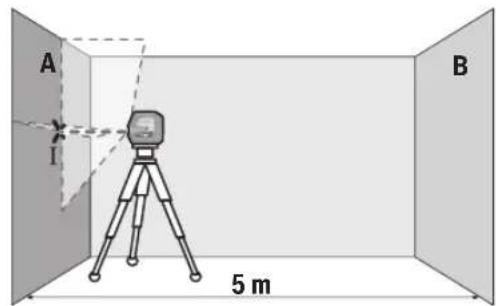

Norint atlikti patikrinimą, jums reikia laisvo 5 m ilgio matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.

- Pritvirtinkite matavimo prietaisą arti sienos A ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Jjunkite mata-vimo prietaisą ir parinkite kryžminių linijų režimą.

- Nukreipkite lazerj j arti esančia sieną A ir palaukite, kol matavimo prietaisas susiniveliuos. Pažymėkite taško, kuriame ant sienos susikerta lazerio linijos, vidurį (taškas I).

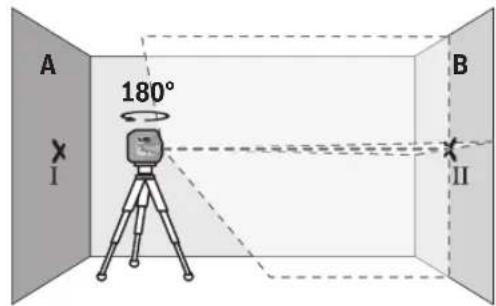

- Pasukite matavimo prietaisą 180° kampu, palaukite, kol susiniveliuos, ir ant priešais esančios sienos B pažymėkite lazerio linijų susikirtimo tašką (taškas II).

206 | Lietuvių k.

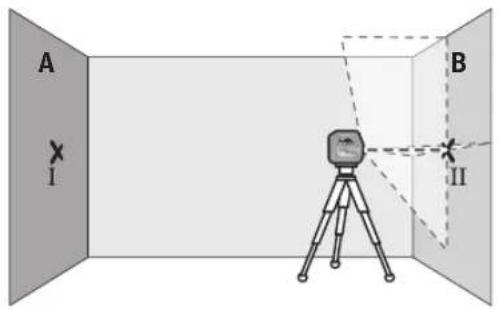

- Matavimo prietaisą nepasukdami padėkite arti sienos B, jį jjunkite ir palaukite, kol susiniveliuos.

- Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padédami pagrindą), kad lazerio linijų susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.

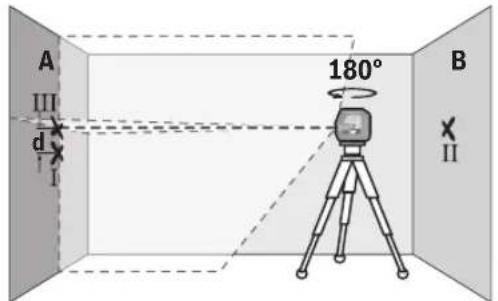

- Pasukite matavimo prietaisą 180° kampu, nepakeisdami aukščio. Nukreipkite jį j sieną A, kad vertikali lazerio linija eitų per ką tik pažymėtą tašką I. Palaukite, kol matavimo prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio linijų susikirtimo tašką (taškas III).

- Ant sienos A pažymėtu abiejų taškų l ir lll skirtumas d rodo faktinę matavimo prietaiso aukščio nuokrypą.

Esant 2 × 5 m = 10 m matavimo atstumui, maksimalus leidžiamasis nuokrypis:

10 m × ±0,3 mm/m = ±3 mm. Skirtumas d tarp taškų I ir III gali būti ne didesnis kaip 3 mm.

Horizontalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia apie 5 × 5 m laisvo ploto.

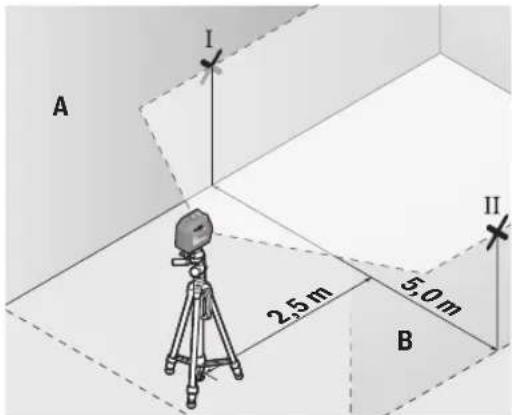

- Pritvirtinkite matavimo prietaisą viduryje tarp sienų A ir B ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Jjunkite matavimo prietaisą ir parinkite horizontalų režimą. Palaukite, kol matavimo prietaisas susiniveliuos.

- Ant abiejų sienų 2,5 m atstumu nuo matavimo prietaiso pažymėkite lazerio linijos vidurį (taškas I ant sienos A ir taškas II ant sienos B).

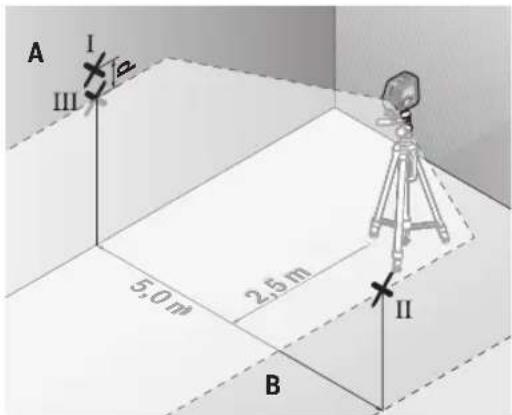

• Matavimo prietaisą, pasuktą 180° kampu pastatykite 5 m atstumu ir palaukite, kol susiniveliuos.
• Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padėdami pagrindą), kad lazerio linijos vidurys tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.
• Ant sienos A pažymėkite lazerio linijos vidurį - tašką III (statmenai virš arba po taško I).
• Ant sienos A pažymėtų abiejų taškų I ir III skirtumas d rodo faktinę matavimo prietaiso nuokrypą nuo horizonta- lės.

Esant 2 × 5 m = 10 m maksimalus leidžiamasis nuokrypis: 10 m × ±0,3 mm/m = ±3 mm. Skirtumas d I tarp taškų I ir III gali būti ne didesnis kaip 3 mm.

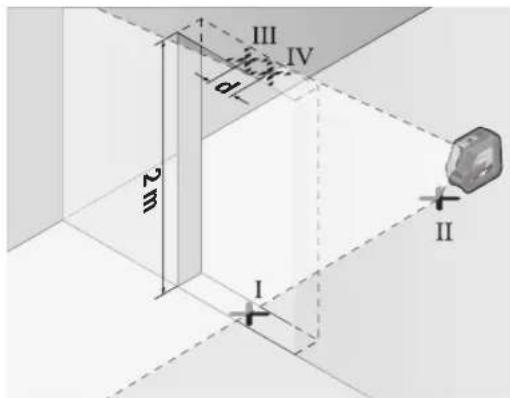

Vertikalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau kaip 2,5 m.

– Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų angos ant tvirto, lygaus pagrindo (ne ant stovo). Ijunkite matavimo prietaisą ir parinkite vertikalų režimą. Lazerio linija nukreipkite į durų angą ir palaukite, kol matavimo prietaisas susiniveliuos.

• Vertikalios lazerio linijos vidurj pažymėkite ant durų angos grindų (taškas I), 5 m atstumu kitoje durų angos puseje (taškas II) bei ant viršutinio durų angos krašto (taškas III).

• Ant lubų pažymėkite viršutinio lazerio taško vidurį (taškas I). Apatinio lazerio taško vidurį pažymėkite ant žemės (taškas II).

• Pasukite matavimo prietaisą 180° kampu ir pastatykite jj kitoje durų angos pusėje iškart už taško II. Palaukite, kol matavimo prietaisas susiniveliuos, ir nukreipkite vertikalią lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus I ir II.

• Matavimo prietaisą pasukite 180° kampu. Nustatykite jj tokią padėtį, kad apatinio lazerio taško vidurys būty jau pažymėtame taške II. Palaukite, kol matavimo prietaisas susiniveliuos. Pažymėkite viršutinio lazerio taško vidurį (taškas III).
• Abiejų pažymėtų taškų I ir III skirtumas d rodo faktinę ma- tavimo prietaiso nuokrypą nuo vertikales.

Maksimalų leidžiamąjį nuokrypj apskaičiuokite taip:

dvigubas atstumas tarp grindu ir lubu × 0,7 mm/m.

Pavyzdžiui: kai atstumas tarp grindų ir lubų 5 m, nuokrypis turi būti ne didesnis kaip

2 × 5 m × ±0,7 mm/m = ±7 mm. Taškai l ir lll turi būti nutole vienas nuo kito ne daugiau kaip 7 mm.

Darbo patarimai

Visada žymėkite tik lazerio taško ar lazerio linijos viduri. Lazerio taško dydis ir lazerio linijos plotis kinta pri- klausomai nuo atstumo.

Darbas su sukamuoju laikikliu RM 10 (žr. F-H pav.)

Naudodamiesi sukamuoju laikikliu (11), matavimo prietaisą 360° galite pasukti apie centrinį, visada matomą statmens tašką. Tokiu būdu galima nustatyti lazerio linijas, nekeičiant matavimo prietaiso padėties.

Lazerio linijas tikslaus nustatymo varžtu (14) galite tiksliai išlyginti pagal atskaitos taškus.

Matavimo prietaiso kreipiamajj griovelj (6) jstatykite j kreipiamajj bėgelj (12), esantį ant sukamojo laikiklio (11), ir stumkite matavimo prietaisą ant platformos iki atramos.

Maksimalų leidžiamajį nuokrypj apskaičiuokite taip: dvigubas durų angos aukštis × 0,3 mm/m Pavyzdys: kai durų aukštis lygus 2 m, nuokrypis turi būti ne didesnis kaip 2 × 2 m × ±0,3 mm/m = ±1,2 mm. Taškai III ir IV turi būti nutolę vienas nuo kito ne daugiau kaip 1,2 mm.

Statmens tikslumo patikrinimas

Norint atlikti patikrinimą, jums reikia laisvo apie 5 m ilgio ma- tavimo atstumo ant tvirto pagrindo tarp grindų ir lubų.

- Matavimo prietaisą pritvirtinkite ant sukamojo laikiklio (11) ir pastatykite ant žemės. Pasirinkite taškinį režimą ir palaukite, kol matavimo prietaisas susinīveliuos.

208 | Lietuvių k.

Norėdami nuimti, matavimo prietaisą traukite nuo sukamojo laikiklio priešinga kryptimi.

Galimos sukamojo laikiklio padėtys:

• pastatyti ant lygaus paviršiaus,
• prisukti prie nuožulnaus paviršiaus,
• magnetu (15) pritvirtinti prie metalinių paviršių,
• spaustuvu, skirtu tvirtinti prie lubų, (16) pritvirtinti prie lubų lentjuostės.

Prieš jjungdami matavimo prietaisą, sukamajj laikiklj (11) apytiksliai išlyginkite.

Darbas su lazerio nusitaikymo lentele

Lazerio nusitaikymo lentelė (20) pagerina lazerio spindulio matomuma, esant nepalankioms sąlygoms ir matuojant didesniu atstumu.

Lazerio nusitaikymo lentelės (20) atspindinti pusė pagerina lazerio linijos matomumą, o per permatomą dalį lazerio liniją galima matyti ir iš užpakalinės lazerio nusitaikymo lentelės pusės.

Darbas su stovu (papildoma iranga)

Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštį. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo (5), matavimo prietaisą prisukite prie stovo (21) sriegio arba prie standartinio trikojo stovo. Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu.

Prieš jjungdami matavimo prietaisą, stovą apytiksliai išlygin-kite.

Pritvirtinimas universaliuoju laikikliu (papildoma įranga) (žr. N pav.)

Naudodamiesi universaliuoju laikikliu (17), matavimo prietaisą galite pritvirtinti, pvz., prie vertikalių paviršių, vamzdžių ir įsimagnetinančių objektų. Universalųjį laikikljį taip pat galima naudoti kaip stovą, jis palengvina matavimo prietaiso aukščio išlyginimą.

Prieš jjungdami matavimo prietaisą, universaluji laikiklj (17) apytiksliai išlyginkite.

Darbas su laikikliu LB 10 (papildoma jranga)

Naudodamiesi laikikliu (18), matavimo prietaisą galite pri- tvirtinti ant vertikalių arba jsimagnetinančių paviršių. Naudo- jant su spaustuvu, skirtu tvirtinti prie lubų (16), matavimo prietaisą galima išlyginti reikiamame aukštyje.

Prieš jjungdami matavimo prietaisą, laikiklj (18) apytiksliai išlyginkite.

Darbas su lazerio spindulio imtuvu (papildoma įranga) (žr. N pav.)

Esant nepalankioms šviesos sąlygoms (šviesi aplinka, tiesioginiai saulės spinduliai) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio linijas, naudokite lazerio spindulio imtuva (19).

Visi veikimo režimai yra pritaikyti darbui su lazerio spindulio imtuvu (19).

Akiniai lazerio matomumui pagerinti (papildoma iranga)

Akiniai lazerio matomumui pagerinti išfiltruoja aplinkos šviesą. Todėl lazerio šviesa tampa akiai aiškiau matoma.

Akinių lazeriui matyti nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės.
Akinių lazeriui matyti nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą.

Darbo pavyzdžiai (žr. I–N pav.)

Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasite grafiniuose puslapiuose.

Priežiūra ir servisas

Priežiūra ir valymas

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius sky- sčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Ne- naudokite valymo priemonių ir tirpiklių.

Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.

Matavimo prietaisą laikykite ir transportuokite tik apsaugi- niame krepšyje (24).

Remonto atveju matavimo prietaisą atsiyskite apsauginiame krepšyje (24).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.boschpt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Matavimo prietaisai, papildoma jranga ir pakuotė turi būti su- renkami ir perdirbami aplinkai nekenksmingu būdu.

Matavimo prietaisų ir baterijų nemeskite į buitinių atliekų konteinerį!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami matavimo prietaisai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi büti surenkami atskirai ir perdirbami aplinkai nekenksmingu büdu.

日本語

安全上の注意事項
