Typ produktu	Krížový laserový zameriavač
Značka	Bosch
Model	GCL 2-50 G Professional
Kategória	Laserové nivelačné prístroje
Farba lúča	Zelená (500-540 nm)
Trieda lasera	2
Dosah bez prijímača	Približne 30 m
Dosah s prijímačom	Až 50 m
Presnosť nivelácie	± 0,3 mm/m
Rozsah automatickej nivelácie	± 4°
Otáčanie	Neotáčavý
Napájanie	4 AA batérie (1,5 V) alebo NiMH akumulátor (4× AA)
Výdrž (alkalické batérie)	Približne 12 h v krížovom režime
Stupeň krytia	IP54 (proti prachu a striekajúcej vode)
Rozmery (D × Š × V)	Približne 145 × 65 × 110 mm
Hmotnosť (s batériami)	Približne 0,72 kg
Montáž na statív	Áno, závit 1/4"
Hlavné funkcie	Horizontálna a vertikálna línia, krížový režim, funkcia automatickej nivelácie s varovným signálom
Údržba a čistenie	Utrite mäkkou suchou handričkou. Vyčistite výstupné okienka lasera vatovou tyčinkou.
Bezpečnosť	Nepozerajte sa priamo do laserového lúča. V prípade potreby použite ochranné okuliare na laser.
Náhradné diely a opraviteľnosť	Štandardné AA batérie. Ostatné diely sú k dispozícii v servisnom stredisku Bosch.
Všeobecné informácie	Záruka 2 roky. Vyrobené v Číne pre Bosch.

Často kladené otázky - GCL 2-50 G Professional BOSCH

Aký typ batérií použiť pre Bosch GCL 2-50 G?

Použite 4 alkalické AA batérie (1,5 V) alebo NiMH akumulátory rovnakého formátu. Nemiešajte použité a nové batérie.

Ako zapnúť a vypnúť prístroj?

Stlačte tlačidlo zapnutia/vypnutia na boku. Krátkym stlačením zapnete laser v režime horizontálnej línie; dlhým stlačením aktivujete režim vertikálnej línie. Pre vypnutie podržte tlačidlo stlačené.

Čo znamená blikanie lasera?

Blikanie znamená, že prístroj nie je vodorovne alebo je mimo rozsahu automatickej nivelácie (±4°). Umiestnite ho na rovinnejší povrch.

Ako kalibrovať laserovú vodováhu?

Vodováha je predkalibrovaná vo výrobe. V prípade potreby môže rekalibráciu vykonať autorizovaný servis Bosch. Nepokúšajte sa ho sami rozoberať.

Môžem prístroj používať vonku?

Áno, ale zelený lúč je na priamom slnku menej viditeľný. Použite laserový prijímač (LR 1 G alebo podobný) na zvýšenie dosahu až do 50 m.

Aký je maximálny dosah s prijímačom?

S laserovým prijímačom Bosch LR 1 G dosahuje dosah 50 m. Bez prijímača je približne 30 m pri miernom osvetlení.

Ako čistiť výstupné okienka lasera?

Použite suchú alebo mierne navlhčenú vatovú tyčinku (čistá voda). Nikdy nepoužívajte rozpúšťadlá ani abrazívne handričky. Jemne utrite bez tlaku.

Je prístroj vodotesný?

Má stupeň krytia IP54: chránený proti prachu a striekajúcej vode. Neponárajte do vody.

Ako namontovať prístroj na statív?

Naskrutkujte montážnu maticu na spodnej strane prístroja na štandardný statív so závitom 1/4 palca. Utiahnite rukou.

Čo robiť, ak sa laser nerozsvieti?

Najskôr skontrolujte batérie: vložte nové, pričom dodržte polaritu. Ak problém pretrváva, kontaktujte servis Bosch.

NÁVOD NA OBSLUHU GCL 2-50 G Professional BOSCH

Slovenčina ...... Stránka 113

Popis výrobku a výkonu

Bezpečnostné upozornenia

Aby bola zaistená bezpečná a spoľahlivá práca s meracím prístrojom, prečítajte si a dodržiavajte všetky pokyny. Pokial’ merací prístroj nebudete použivať v súlade s tý-

mito pokynmi, môžete nepriaznivo ovplyvnit integrované ochranné opatrenia v meracom prístroji. Nikdy nesmiete dopustit, aby boli výstražné štítky na meracom prístroji nečitatelné. TIETO POKYNY DOBRE USCHOVAJTE A POKIAL' BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ĐALEJ, PRILOŽTE ICH.

Pozor – ked’ sa používajú iné ovládacie alebo nastavovacie zariadenia, ako sú tu uvedené alebo iné postupy, môže to viest’ k nebezpečnej expozícii žiarením.

▶ Merací prístroj sa dodáva s výstražným štítkom lasera (označeným na vyobrazení meracieho prístroja na strane s obrázkami).

Ak text výstražného štítku lasera nie je v jazyku krajiny, kde sa prístroj používa, pred prvým uvedením do prevádzky ho prelepte dodanou nálepkou v jazyku vašej krajiny.

Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami nepozerajte do priameho či odrazeného laserového lúča. Môže to spôsobit oslepenie osôb, nehody alebo poškodenie zraku.

▶ Pokial' laserový lúč dopadne do oka, treba vedome za- tvorit' oči a okamžite hlavu otočit' od lúča.

▶ Na laserovom zariadení nevykonávajte žiadne zmeny.

▶ Okuliare na zviditel'nenie laserového lúča nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.

▶ Okuliare na zviditel'nenie laserového lúča nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.

Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná.

Nedovol'te det'om používať laserový merací prístroj bez dozoru. Mohli by ste neúmyselne spôsobit oslepenie osôb.

▶ S meracím prístrojom nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. V tomto meracom prístroji

114 | Slovenčina

sa môžu vytvárat' iskry, ktoré by mohli uvedený prach alebo výpary zapálít.

Magnetické príslušenstvo nedávajte do blízkosti implantátov a iných medicínskych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnety príslušenstva vytvárajú magnetické pole, ktoré môže nepriaznivo ovplyvnit funkciu implantátov alebo medicínskych zariadení.

▶ Magnetické príslušenstvo nedávajte do blízkosti magnetických dátových nosičov a magneticky citlivých zariadení. Následkom účinku magnetov príslušenstva by mohlo dôjst k nenávratnej strate uložených údajov.

Opis výrobku a výkonu

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Merací prístroj je určený na určovanie a kontrolu vodorovných a zvislých čiar, ako aj kolmíc.

Tento merací prístroj je vhodný na používanie v interiéri a exteriéri.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.

(1) Výstupný otvor laserového lúča
(2) Indikácia batérií
(3) Tlačidlo pracovného režimu lasera
(4) Vypínač
(5) Uchytenie statívu 1/4"
(6) Vodiaca drážka
(7) Aretácia veka priehradky na batérie
(8) Veko priehradky na batérie
(9) Výstražný štítok laserového prístroja
(10) Sériové číslo
(11) Otočný držiak (RM 10) ^4
(12) Vodiaca lišta
(13) Pozdížny upevňovací otvor
(14) Skrutka na presné nastavenie otočného držiaka
(15) Magnet
(16) Stropná spona (DK 10) ^A)
(17) Univerzálny držiak (BM 1) ^A)
(18) Držiak (LB 10) ^4
(19) Prijímač laserového lúča ^A)
(20) Laserová ciel'ová tabul'ka ^A
(21) Statív (BT 150) ^A)
(22) Teleskopická tyč (BT 350) ^4

(23) Okuliare na zviditel'nenie laserového lúča ^A)

(24) Ochranné puzdro ^A)

A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Bodový a líniový laser GCL 2-50 G
Vecné číslo	3 601 K66 M..
Pracovná oblasta)
- Štandardné laserové línie 15 m
- Laserové línie s prijímačom laserového lúča	5 - 50 m
- Laserové body 10 m
Presnost nivelácieb)
- Laserové línie ±0,3 mm/m
- Laserové body ±0,7 mm/m
Rozsah samonivelácie ±4°
Doba nivelácie < 4 s
Prevádzková teplota -10 °C až +45 °C
Skladovacia teplota -20 °C až +70 °C
Max. výška použitia nad referenčnou výškou	2 000 m
Max. relativna vlhkostvzduchu	90 %
Stupeň znečistenia podľaIEC 61010-1	2D)
Trieda lasera 2
Laserové línie
- Typ lasera 500 - 540 nm, < 10 mW
- C6	10
- Divergencia 50 × 10 mrad (plný uhol)
Laserové body
- Typ lasera 500 - 540 nm, < 1 mW
- C6	1
- Divergencia 0,8 mrad (plný uhol)
Kompatibilný laserový prijímač	LR 7
Uchytenie statívu 1/4"
Batérie	4 × 1,5 V LR6 (AA)
Hmotnosť podľaEPTA-Procedure 01:2014	0,58 kg
Rozmery (dlžka × šírka × výška)
- bez držiaka	126 × 63 × 115 mm
- s otočným držiakom RM 10	145 × 63 × 180 mm

Bodový a líniový laser GCL 2-50 G

Stupeň ochrany IP 64

A) Pracovná oblast sa môže zredukovať nepriaznivými podmienkami okolia (napr. priame slnečné žiarenie).
B) pri 20-25°C
C) Uvedené hodnoty predpokladajú normálne až priaznivé podmienky okolia (napr. bez vibrácií, hmly, dymu, nepriameho slnečného žiarenia). Po silných teplotných výkyvoch môže dôjst k odchýlkam presnosti.
D) Vyskytuje sa len nevodivé znečistenie, pričom sa však príležitostne očakáva dočasná vodivosť spôsobená kondenzáciou. Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové číslo (10) uvedené na typovom štítku.

Montáž

Vkladanie/výmena batérií

Na prevádzku meracieho prístroja sa odporúča používať alkalické mangánové batérie.

Na otvorenie veka priehradky na batérie (8) zatlačte aretačný mechanizmus (7) smerom hore a odoberte veko priehradky na batérie. Vložte batérie.

Dávajte pritom pozor na správnu polaritu podľa vyobrazenia na vnútornej strane priehradky na batérie.

Indikácia batérií (2) vždy zobrazuje aktuálny stav nabitia batérií.

Ked' batérie slabnú, jas laserových línií sa pomaly znižuje.

Ak sú batérie takmer prázdne, indikácia batérií (2) trvalo bliká. Laserové línie blikajú každých 5 min počas 5 s.

Ak sú batérie prázdne, laserové línie a indikácia batérií zablikajú ešte raz a potom sa merací prístroj vypne.

Vždy vymieňajte všetky batérie súčasne. Používajte len batérie od jedného výrobcu a s rovnakou kapacitou.

Ak merací prístroj dlhší čas nepoužívate, batérie z neho vyberte. Batérie môžu pri dlhšom skladovaní v meracom prístroji korodovať a dochádza k ich samočinnému vybíjaniu.

Prevádzka

Uvedenie do prevádzky

▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom. Nenechávajte ho napríklad dlhší čas ležať v automobile. Pri väčších teplotných výkyvoch nechajte merací prístroj najprv zahriat a vždy vykonajte skúšku presnosti (pozri „Skúška presnosti meracieho prístroja“, Stránka 116). Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negativne ovplyvnená presnosť meracieho prístroja.
Zabráňte silným nárazom alebo pádom meracieho prístroja. Pri silných vonkajších vplyvoch by ste mali pred d'alšou prácou vykonať skúšku presnosti meracieho prí-

stroja (pozri „Skúška presnosti meracieho prístroja“, Stránka 116).

Ked'merací prístroj prepravujete, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudšom pohybe poškodit.

Zapínanie/vypínanie

Merací prístroj zapnete tak, že posuniete vypínač (4) do polohy „On“. Merací prístroj okamžite po zapnutí vysiela laserové lúče z výstupných otvorov (1).

▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z väčšej vzdialenosti.

Merací prístroj možno kedykol'vek používať s laserovým prijímačom (19).

Merací prístroj vypnete tak, že posuniete vypínač (4) do polohy Off. Pri vypnutí sa výkyvná jednotka zablokuje.

Zapnutý merací prístroj nenechávajte bez dozoru a po použití ho vždy vypnite. Laserový lúč by mohol oslepiť iné osoby.

Pri prekročení maximálnej prípustnej prevádzkovej teploty 45 °C dôjde k vypnutiu z dôvodu ochrany laserovej diódy. Po vychladnutí je merací prístroj opát pripravený na prevádzku a možno ho znova zapnút.

Vypínacia automatika

Ak sa približne 120 min nestlačí žiadne tlačidlo meracieho prístroja, merací prístroj sa z dôvodu šetrenia batérií automaticky vypne.

Aby sa merací prístroj po automatickom vypnutí znova zapol, bud môžete dat vypínač (4) najprv do polohy „Off“ a potom merací prístroj znova zapnút, alebo stlačte tlačidlo pre druh prevádzky lasera (3).

Na deaktivovanie automatického vypínania podržte (na zapnutom meracom prístrojí) stlačené tlačidlo druhu prevádzky lasera (3) minimálne 3 s. Ked' je automatické vypnutie deaktivované, laserové čiary na potvrdenie krátko zablikajú.

Upozornenie: Ked' prekročí prevádzková teplota 45 °C, automatické vypnutie sa už nedá deaktivovať.

Ked' chcete automatické vypínanie opät' uviest' do činnosti, merací prístroj vypnite a znova ho zapnite.

Druhy prevádzky

Tento merací prístroj umožňuje používať viacero druhov prevádzky, medzi ktorými môžete kedykol'vek prepínať:

• Prevádzka s krížovým a bodovým laserom (pozri obrázok A): Merací prístroj vytvára jednu vodorovnú a jednu zvislú laserovú líniu dopredu a zvislý laserový bod nahor a nadol.
• Horizontálny režim (pozri obrázok B): Merací prístroj vytvára vodorovnú laserovú líniu.
• Vertikálny režim (pozri obrázok C): Merací prístroj vytvára zvislú laserovú líniu.

Pri umiestnení meracieho prístroja v miestnosti sa zvislá laserová línia zobrazí na strope nad horným laserovým bodom.

116 | Slovenčina

- Bodová prevádzka (pozri obrázok D): Merací prístroj vytvára laserový bod zvislo nahor a nadol.

Všetky pracovné režimy sú možné s nivelačnou automatikou aj s funkciou sklonu.

Všetky pracovné režimy sú vhodné pre prevádzku s laserovým prijímačom (19).

Nivelačná automatika

Merací prístroj počas prevádzky vždy monitoruje polohu. Pri inštalácii v rámci samonivelačného rozsahu ±4° pracuje s nivelačnou automatikou. Mimo samonivelačného rozsahu prepne automaticky do funkcie sklonu.

Práca s nivelačnou automatikou (pozri obrázky A–D)

Postavte merací prístroj na vodorovný, pevný podklad, upevnite ho na otočný držiak (11) alebo na statív (21).

Nivelačná automatika automaticky vyrovná nerovnosti v rámci samonivelačného rozsahu ±4°. Hned' ako laserové lúče trvalo svietia, je merací prístroj nivelovaný.

Ak nie je možná automatická nivelácia, napr. plocha na postavenie meracieho prístroja má odchýlku od horizontály viac ako 4°, laserové línie blikajú najprv počas 2 s v rýchlom slede, potom každých 5 s viackrát v rýchlom slede. Merací prístroj sa nachádza vo funkcii sklonu.

Ak chcete nad'alej pracovať s nivelačnou automatikou, po- stavte merací prístroj do vodorovnej polohy a počkajte, kým sa uskutoční samonivelácia. Hned' ako sa merací prístroj na- chádza v rámci samonivelačného rozsahu ±4°, laserové lúče svietia neprerušovane.

Pri otrasoch a zmenách polohy počas prevádzky sa merací prístroj znova automaticky vyniveluje. Po uskutočnenej nivelácii prekontrolujte polohu laserových lúčov so zretel'om na referenčné body, aby ste sa vyhli chybám spôsobeným posunom meracieho prístroja.

Práca s funkciou sklonu (pozri obrázok E)

Postavte merací prístroj na naklonený podklad. Pri práci s funkciou sklonu blikajú laserové línie najprv počas 2 s v rýchlom slede, potom každých 5 s viackrát v rýchlom slede.

Vo funkcii sklonu sa laserové línie už nenivelujú a už nemusia byť navzájom voči sebe v pravom uhle.

Skúška presnosti meracieho prístroja

Faktory ovplyvňujúce presnost

Najväčší vplyv na presnost merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobovať vychýlenie laserového lúča.

Pretože teplotné vrstvy sú v blízkosti zeme najväčšie, mali by ste merací prístroj pri vzdialenostiach od 20 m vždy namontovať na statív. Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy.

Okrem vonkajších vplyvov môžu k odchýlkam viest aj vplyvy špecifické pre daný prístroj (ako sú napríklad pády alebo prudké nárazy). Preto pred začiatkom každej práce skontrolujte presnosť nivelácie.

Preskúšajte najprv presnosť výšky a presnosť nivelácie vodorovnej laserovej čiary a potom presnosť nivelácie zvislej laserovej čiary.

Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opraviť v autorizovanom servise firmy Bosch.

Skontrolujte výškovú presnost vodorovnej čiary

Na túto kontrolu budete potrebovať vol'nú meraciu trasu 5 m na pevnom podklade medzi dvoma stenami A a B.

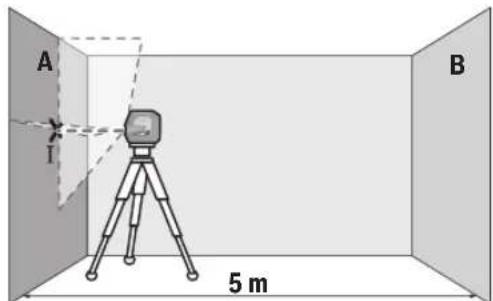

– Namontujte merací prístroj blízko steny A na statív, alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj a zvol'te režim krížových línií.

– Nasmerujte laser na blízku stenu A a nechajte merací prístroj, aby sa niveloval. Označte si stred laserového bodu na mieste, kde sa na stene prekrížia laserové čiary (bod I).

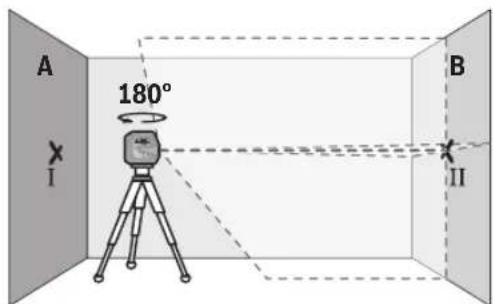

- Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte bod prekríženia laserových čiar na protil'ahlej stene B (bod II).

- Umiestnite merací prístroj – bez otočenia – v blízkosti steny B, zapnite ho a nechajte ho, aby sa niveloval.

- Vyrovnajte merací prístroj vo výške tak (pomocou statívu alebo podložkami), bod prekríženia laserových čiar presne trafil na predtým označený bod II na stene B.

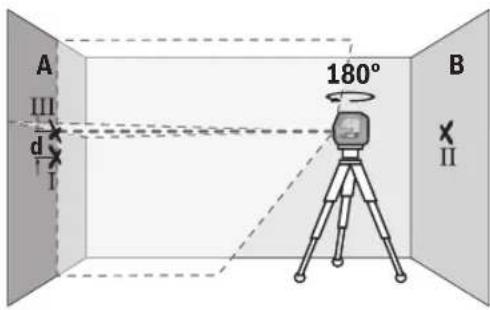

• Otočte merací prístroj o 180° bez toho, aby ste zmenili výšku. Nastavte ho na stenu A tak, aby zvislá laserová čiara prebiehala cez označený bod I. Nechajte merací prístroj, aby sa niveloval a označte bod prekríženia laserových čiar na stene A (bod III).
• Rozdiel d medzi obidvomi označenými bodmi I a III na ste ne A je skutočná výšková odchýlka meracieho prístroja.

Na dráhe merania 2 × 5 m = 10 m je maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie teda byt maximálne 3 mm.

Skontrolujte presnost nivelácie vodorovnej čiary

Na kontrolu potrebujete vol'nú plochu približne 5 × 5 m.

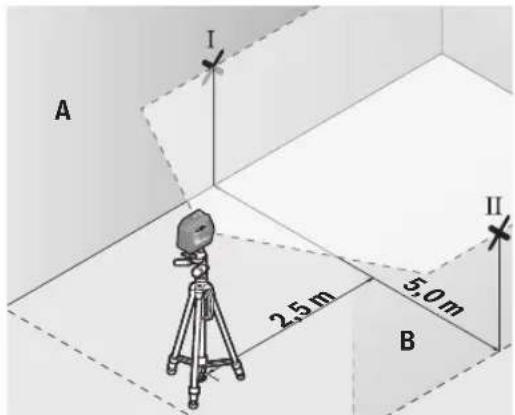

- Namontujte merací prístroj v strede medzi stenami A a B alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj a zvoľte horizontálny režim. Nechajte merací prístroj dokončiť niveláciu.

- Označte vo vzdialenosti 2,5 m od meracieho prístroja na oboch stenách stred laserovej čiary (bod I na stene A a bod II na stene B).

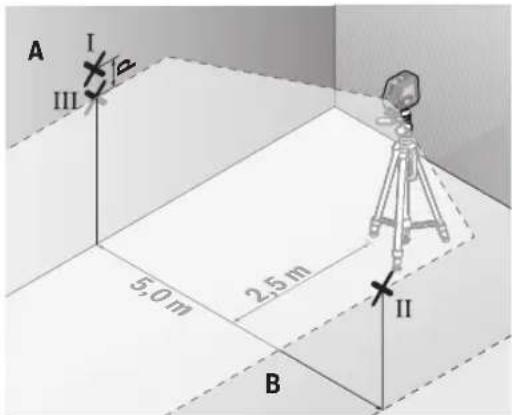

• Postavte merací prístroj otočený o 180° vo vzdialenosti 5 m a nechajte ho dokončit niveláciu.
• Vyrovnajte merací prístroj na výšku tak (pomocou statívu alebo prípadne podložiek), aby stred laserovej čiary zasa-hoval presne vopred označený bod II na stene B.
• Označte na stene A stred laserovej čiary ako bod III (zvislo nad, resp. pod bodom I).
• Rozdiel d medzi obidvomi označenými bodmi I a III na ste ne A je skutočná odchýlka meracieho prístroja od horizon- tály.

Na dráhe merania 2 × 5 m = 10 m dosahuje maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie teda byt maximálne 3 mm.

Kontrola presnosti nivelácie zvislej čiary

Na túto kontrolu budete potrebovať otvor vo dverách, pri ktorých je (na pevnom podklade) na každej strane dverí miesto minimálne 2,5 m.

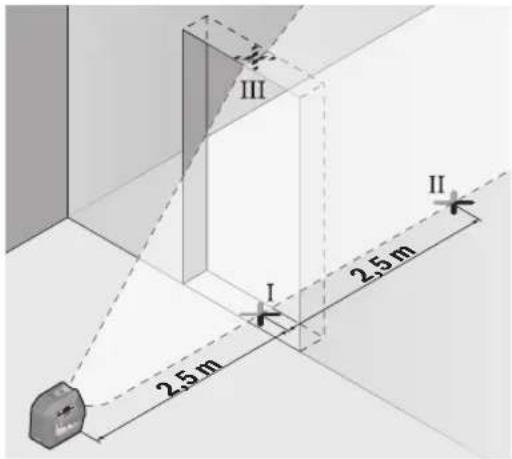

- Postavte merací prístroj do vzdialenosti 2,5 m od otvoru dverí na pevnú rovnú podložku (nie na statív). Zapnite merací prístroj a zvol'te vertikálny režim. Nasmerujte laserovú líniu na otvor dverí a nechajte merací prístroj dokončit niveláciu.

- Označte stred zvislej laserovej čiary na dne otvoru dverí (bod I), vo vzdialenosti 5 m na druhej strane otvoru dverí (bod II), ako aj na hornom okraji otvoru dverí (bod III).

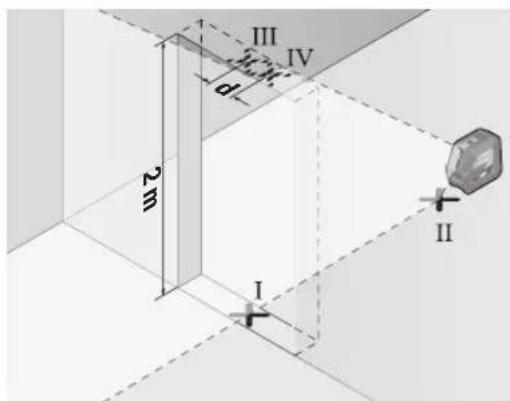

• Otočte merací prístroj o 180° a postavte ho na druhú stranu otvoru dverí priamo za bod II. Nechajte merací prístroj, aby sa niveloval a nastavte zvislú laserovú čiaru tak, aby jej stred prebiehal presne cez označený bod I a II.
  – Označte si stred laserovej čiary na hornom okraji otvoru dverí ako bod IV.
• Rozdiel d medzi obidvomi označenými bodmi III a IV je skutočná odchýlka meracieho prístroja od zvislice.
• Odmerajte výšku otvoru dverí.

Maximálnu povolenú odchýlku vypočítate takto:

Príklad: Pri výške otvoru dverí 2 m smie byť maximálna odchýlka

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Body III a IV smú teda ležať maximálne 1,2 mm od seba.

Kontrola presnosti zvislice

Na túto kontrolu potrebujete voľnú dráhu merania na pevnom podklade s odstupom približne 5 m medzi podlahou a stropom.

– Namontujte merací prístroj na otočný držiak (11) a postavte ho na podlahu. Zvol'te prevádzku s bodovým laserom a nechajte merací prístroj dokončit niveláciu.

– Označte si stred horného laserového bodu na strope (bod I). Okrem toho si označte aj stred dolného laserového bodu na podlahe (bod II).

• Otočte merací prístroj o 180°. Nastavte jeho pozíciu tak, aby stred dolného laserového bodu ležal na bode II, ktorý ste si už označili. Nechajte merací prístroj dokončit niveláciu. Označte si stred horného laserového bodu (bod III).
• Rozdiel d medzi obidvomi označenými bodmi I a III na strope je skutočná odchýlka meracieho prístroja od zvislice.

Maximálnu povolenú odchýlku vypočítate takto:

dvojnásobná vzdialenost medzi podlahou

a stropom × 0,7 mm/m.

Príklad: Pri vzdialenosti medzi podlahou a stropom 5 m smie byť maximálna odchýlka

2 × 5 m × ± 0,7 mm/m = ± 7 mm. Body I a III smú teda ležat maximálne 7 mm od seba.

Pracovné pokyny

▶ Na označovanie použite vždy len stred laserového bodu, resp. laserovej čiary. Veľkosť laserového bodu, resp. šírka laserovej čiary sa mení podľa vzdialenosti.

Práca s otočným držiakom RM 10 (pozri obrázky F-H)

Pomocou otočného držiaka (11) môžete merací prístroj otáčat' o 360° okolo stredovej, vždy viditel'nej páty kolmice. Laserové línie sa tak dajú nastaviť bez toho, aby sa zmenila poloha meracieho prístroja.

Skrutkou na presné nastavenie (14) môžete zvislé laserové línie nastavit presne k referenčným bodom.

Nasad'te merací prístroj s vodiacou drážkou (6) na vodiacu lištu (12) otočného držiaka (11) a nasuňte merací prístroj až na doraz na platformu.

Na odpojenie vytiahnite merací prístroj z otočného držiaka v opačnom poradí.

Možnosti umiestnenia otočného držiaka:

• v stojacej polohe na rovnej ploche,
• priskrutkovaný na zvislej ploche,
• pomocou magnetov (15) na kovových povrchoch,
• v spojení so stropnou svorkou (16) na stropných lištách.

Pred zapnutím meracieho prístroja otočný držiak (11)

zhruba vyrovnajte.

Práca s laserovou ciel'ovou tabul'kou

Ciel'ová tabul'ka lasera (20) zlepšuje viditel'nost laserového lúča pri nepriaznivých podmienkach a väčších vzdialenostiach.

Odrážajúca polovica ciel'ovej tabul'ky lasera (20) zlepšuje viditel'nosť laserovej čiary, vd'aka priesvitnej polovici je laserová čiara rozpoznatel'ná aj zo zadnej stany ciel'ovej tabul'ky lasera.

Práca so statívom (príslušenstvo)

Statív poskytuje stabilnú a výškovo nastavitelnú meraciu podložku. Nasad'te merací prístroj so 1/4" upínaním statívu (5) na závit statívu (21) alebo bežné fotostatívu. Priskrutkujte merací prístroj skrutkou na presné nastavenie statívu.

Ešte predtým, ako zapnete merací prístroj, statív zhruba vyrovnajte.

Upevnenie s univerzálnym držiakom (príslušenstvo) (pozri obrázok N)

Pomocou univerzálného držiaka (17) môžete upevnit merací prístroj napr. na zvislých plochách, rúrach alebo magnetických materiáloch. Univerzálny držiak je práve taký výhodný ako statív umiestnený na zemi a ul'ahčuje výškové nastavovanie meracieho prístroja.

Pred zapnutím meracieho prístroja univerzálny držiak (17) približne vyrovnajte.

Práca s držiakom LB 10 (príslušenstvo)

Pomocou držiaka (18) môžete upevnit merací prístroj na zvislých plochách alebo na magnetizovatel'nych materiáloch. V kombinácii so stropnou sponou (16) môžete merací prístroj vyrovnat' aj vo výške.

Pred zapnutím meracieho prístroja držiak (18) zhruba vyrov-najte.

Práca s prijímačom laserového lúča (príslušenstvo) (pozri obrázok N)

Pri nepriaznivých svetelných podmienkach (svetlé okolie, priame slnečné žiarenie) a na veľké vzdialenosti použite na lepšie vyhl’adanie laserových čiar prijímač laserového lúča (19).

Všetky pracovné režimy sú vhodné pre prevádzku s laserovým prijímačom (19).

Okuliare na zviditel'nenie laserového lúča (príslušenstvo)

Laserové okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vdaka tomu sa stáva svetlo lasera pre oko svetlejším.

▶ Okuliare na zviditel'nenie laserového lúča nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.

Okuliare na zviditel'nenie laserového lúča nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.

Príklady práce (pozri obrázky I-N)

Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách.

Údržba a servis

Údržba a čistenie

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín. Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste prítom odstránili prípadné zachytené vlákna tkaniny.

Merací prístroj odkladajte a prepravujte vždy len v ochrannom puzdre (24).

V prípade potreby opravy zašlite merací prístroj v ochrannom puzdre (24).

Zákaznícka služba a poradenstvo ohl'adom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Likvidácia

Výrobok, príslušenstvo a obal treba odovzdat na recykláciu v súlade s ochranou životného prostredia.

Meracie prístroje a batérie neodhadzujte do domového odpadu!

Len pre krajiny EÚ:

Podľa európskej smernice 2012/19/EÚ sa už nepoužitelné elektrické meracie prístroje a podľa európskej smernice 2006/66/ES sa poškodené alebo vybité akumulátory/batérie musia zbierať separovane a odovzdať na recykláciu v súla-de s ochranou životného prostredia.

Magyar
