NÁVOD NA OBSLUHU GTL 3 Professional BOSCH

skPôvodný návod na použitie

• Bud'te opatrný – ak používate iné ako tu uvedené obslužné a aretačné prvky alebo volíte iné postupy. Môže to mat' za následok nebezpečnú expozíciu žiarenia.
  Tento merací prístroj sa dodáva s výstražným štítkom v anglickom jazyku (na grafickej strane tohto Návodu je na obrázku merací prístroj označený číslom 2).

Laserový lúč triedy 2 nepozerajte do laserového lúča IEC 60825-1:2007-03 <1 mW, 635 nm

▶ Predtým ako začnete merací prístroj používat', prelepte anglický text výstražného štítka dodanou nálepkou v jazyku Vašej krajiny.

Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lúča. Tento merací prístroj vyrába laserové žiarenie laserovej triedy 2 podl’a normy IEC 60825-1. Pri nesprávnom zaobchádzaní by mohlo dôjst’k oslepeniu osôb.

▶ Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.

▶ Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.

Merací prístroj nechávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná.

Zabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru použit' deti. Mohli by neúmyselne oslepit' iné osoby.

Nedávajte merací prístroj ani stropovú meraciu platničku 14 do blízkosti kardiostimulátorov. Prostredníctvom magnetov 4 na dolnej strane meracieho prístroja ako aj prostredníctvom magnetov na stropovej meracej platničke sa vytvára magnetické pole, ktoré môže negatívne ovplyvňovat' kvalitu fungovania kardiostimulátorov.

▶ Merací prístroj a stropovú meraciu platničku 14 majte v dostatočnej vzdiale-nosti od magnetických dátových nosičov a iných prístrojov citlivých na magnetické polia. Následkom účinku magnetov 4 na dolnej strane meracieho prístroja ako aj prostredníctvom magnetov na stropovej meracej platničke môže dôjst' k ne-návratnej strate dát.

Popis fungovania

Vyklopte si láskavo vyklápaciu stranu s obrázkami meracieho prístroja a nechajte si ju vyklopenú po celý čas, ked' čítate tento Návod na používanie.

Používanie podl'a určenia

Tento merací prístroj je určený na zist'ovanie a kontrolu pravých uhlov ako aj na vyrovnávanie dlažby v uhloch 45° a 90°.

Vyobrazené komponenty

Číslovanie jednotlivých zobrazených komponentov sa vzt'ahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.

1 Výstupný otvor laserového lúča
2 Výstražný štítok laserového prístroja
3 Tlačidlo vypínača
4 Magnety
5 Sériové číslo
6 Viečko priehradky na batérie
7 Aretácia veka priehradky na batérie
8 Indikácia batérie
9 Laserová ciel'ová tabul'ka
10 Nastavovacia podložka
11 Výrez na nastavovacej podložke
12 Ochranná taška
13 Okuliare na zviditel'nenie laserového lúča*
14 Stropová meracia platnička*

*Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.

Technické údaje

Laser pre obkladanie GTL 3
	Professional
Vecné číslo	3 601 K15 200
Pracovný dosah (pomocou laserovej ciel'ovej tabul'ky alebo stropovej platničky)	20 m ^1)
Uhlová presnost' ± 0,2 mm/m	2)
Prevádzková teplota	-10 °C ... +50 °C
Skladovacia teplota	-20 °C ... +70 °C
Relatívna vlhkost' vzduchu max.	90 %
Laserová trieda	2
Typ lasera	635 nm, <1 mW
C _6	1
Batérie	4 x 1 , 5 V L R 6 ( A A )
Prevádzková životnosť
- s 2 laserovými čiarami	18 h
- s 3 laserovými čiarami	12 h
Vypínacia automatika po cca	30 min
Hmotnosť podl'a EPTA-Procedure 01/2003	0,5 kg
Rozmery	156 x 102 x 98 mm
Druh ochrany	IP 54 (ochrana proti prachu a proti striekajúcej vode)

1) Pracovný dosah sa môže následkom nepriaznivých podmienok (napríklad priame žiarenie slnečného svetla) zmenšit'.
2) Uhlová presnost' v rozsahu medzi laserovou čiarou 45° a laserovou čiarou 90° má maximálne hodnotu ±0,4 mm/m.
Všimnite si láskavo vecné číslo na typovom štítku Vášho produktu, pretože obchodné názvy meracích prístrojov sa môžu odlišovat'.
Na jednoznačnú identifikáciu Vášho meracieho prístroja slúži sériové číslo 5 na typovom štítku.

Montáž

Vkladanie/výmena batérií

Pri prevádzke tohto meracieho prístroja odporúčame používanie alkalicko-mangánových batérií.

Ak chcete otvorit' viečko priehradky na batérie 6, zatlačte na aretáciu 7 a viečko priehradky na batérie jednoducho odklopte. Vložte príslušné batérie. Dajte pozor na správne pólovanie podl'a vyobrazenia na vnútornej strane priehradky na batérie.

Ak bliká indikácia batérie 8, sú batérie už slabé. Po prvom zablikaní sa môže merací prístroj používat' ešte cca 2 hodiny.

Ak svieti indikácia batérie 8 trvalo, žiadne d'alšie merania s prístrojom už nie sú možné. Po krátkom čase sa tento merací prístroj automaticky vypne.

Vymieňajte vždy všetky batérie súčasne. Pri jednej výmene používajte len batérie jedného výrobcu a vždy také, ktoré majú rovnakú kapacitu.

Ked' merací prístroj n ebudete dlhší čas používat', vyberte z neho batérie. Počas dlhšieho skladovania meracieho prístroja môžu batérie skorodovat' a samočinne sa vybit'.

Používanie

Uvedenie do prevádzky

▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
▶ Merací prístroj nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt.
Nenechávajte ho odložený dlhší čas napr.

v motorovom vozidle. V prípade väčšieho rozdielu teplôt nechajte najprv merací prístroj pred jeho použitím temperovat' na teplotu prostredia, v ktorom ho budete používat'. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byt' negativne ovplyvnená precíznost' meracieho prístroja.

Vyhýbajte sa prudkým nárazom alebo pádom meracieho prístroja. V prípade intenzívnejšieho vonkajšieho zásahu by ste mali predtým, ako budete pokračovat' v práci, vždy vykonat' skúšku presnosti (pozri „Uhlová presnost“, strana 172).

Zapínanie/vypínanie

Ak chcete merací prístroj zapnút', stlačte jedenkrát krátko tlačidlo vypínača 3. Ihned' po zapnutí začne merací prístroj vysielat' tri lúče – laserové čiary 0°, 45° a 90° z výstupných otvorov 1, okrem toho sa rozsvieti indikácia batérie 8 na dobu 3 sekundy.

▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z vačšej vzdialenosti.

Pri druhom stlačení tlačidla vypínača 3 sa merací prístroj prepne z 3-čiarovej prevádzky na 2-čiarovú prevádzku: Vtedy budú vysielat' a indikovat' už iba laserové línie 0° – a 90°.

Ak budete chciet' merací prístroj vypnút', stlačte tretíkrát tlačidlo vypínača 3.

Deaktivovanie vypínacej automatiky

Po prevádzkovej dobe 30 min. sa merací prístroj automaticky vypne.

Ak chcete zrušit' aktiváciu vypínacej automatiky, stlačte pri zapnutí meracieho prístroja na dobu 3 sekundy tlačidlo vypínača 3. Ked' je vypínacia automatika deaktivovaná, laserové čiary po zapnutí na potvrdenie deaktivovania krátko blikajú.

▶ Nenechávajte zapnutý merací prístroj bez dozoru a po použití merací prístroj vždy vypnite. Laserový lúč by mohol oslepit' iné osoby.

Ked' chcete automatické vypínanie znova aktivovat', najprv merací prístroj krátkym stlačením tlačidla vypínača 3 vypnite a potom ho opät' zapnite. Po zapnutí už laserové čiary neblikajú.

Uhlová presnost'

Faktory ovplyvňujúce presnost'

Najväčší vplyv na presnost' merania má teplo-ta okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobit' vychýlenie laserového lúča.

Postavte preto merací prístroj podl'a možnosti čo najbližšie k pracovnej ploche a dolnou stranou ho upevnite podl'a možnosti rovnobežne s pracovnou plochou.

Odchýlky môžu okrem vonkajších vplyvov vyvolávat' aj vplyvy, ktoré sú špecifické pre daný merací prístroj (ako napr. pády alebo prudké nárazy). Skontrolujte preto presnost' meracieho prístroja pred každým začiatkom práce.

Kontrola uhlovej presnosti

Na túto kontrolu budete potrebovat' vol'nú plochu s rozmermi cca 10 x 5 m na pevnom a rovnom podklade.

Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opravit' v autorizovanom servise firmy Bosch.

Kontrola uhlovej presnosti medzi laserovou čiarou 0°a 90°

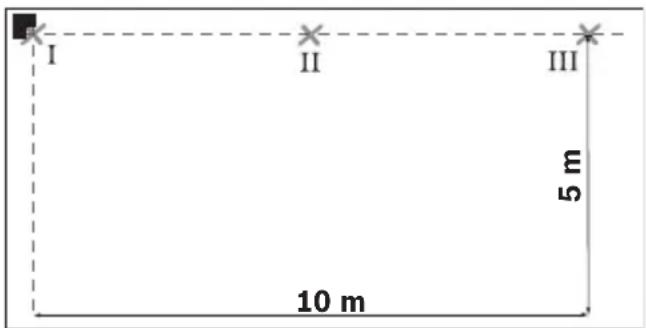

- Postavte merací prístroj do niektorého rohu meracej plochy. Zapnite merací prístroj a nastavte ho tak, aby laserová čiara 0° prebiehala pozdíž dlhej strany meracej plochy a laserová čiara 90° prebiehala pozdíž krátkej strany meracej plochy.

– Označte priesečník týchto laserových čiar na podlahe (bod I). Okrem toho označte stred laserovej čiary 0° vo vzdialenosti 5 m (bod II) a vo vzdialenosti 10 m (bod III).

- Postavte merací prístroj (bez toho, aby ste ho otáčali) do vzdialenosti 5 m tak, aby priesečník laserových čiar ležal na predtým označenom bode II a aby laserová čiara 0° prechádzala bodom III. Označte stred laserovej čiary 90° vo vzdialenosti 5 m (bod IV).

• Otočte merací prístroj o 90° tak, aby stred laserovej čiary 0° prechádzal bodom IV. Priesečník laserových čiar sa musí aj nad'alej nachádzat' na bode II.
• Označte stred laserovej čiary 90° vo vzdialenosti 5 m ako bod V podl'a možnosti čo najbližšie vedl'a bodu I.
• Rozdiel d oboch bodov V a I dáva skutočnú odchýlku laserovej čiary 0° a laserovej čiary 90° od pravého uhla.

Na meracej trase 2 x 5 m = 10 m smie mat' maximálne prípustná odchýlka hodnotu: 10 m x ±0,2 mm/m = ±2 mm.

Rozdiel d medzi bodmi I a V smie mat' potom následne maximálne hodnotu 2 mm.

Kontrola uhlovej presnosti medzi laserovou čiarou 0° a 45°

- Postavte merací prístroj do niektorého rohu meracej plochy. Zapnite merací prístroj a nastavte ho tak, aby laserová čiara 0° prebiehala pozdíž dlhej strany meracej plochy a laserová čiara 90° prebiehala pozdíž krátkej strany meracej plochy.

– Označte priesečník týchto laserových čiar na podlahe (bod I). Okrem toho označte stred laserovej čiary 0° vo vzdialenosti 5 m (bod II) a vo vzdialenosti 10 m (bod III).

- Postavte merací prístroj (bez toho, aby ste ho otáčali) do vzdialenosti 5 m tak, aby priesečník laserových čiar ležal na predtým označenom bode II a aby laserová čiara 0° prechádzala bodom III. Označte laserovú čiaru 45° vo vzdiale-nosti 5 m (bod IV).

- Otočte merací prístroj o 45° tak, aby stred laserovej čiary 0° prechádzal bodom IV. Priesečník laserových čiar sa musí aj nad'alej nachádzat' na bode II. Označte laserovú čiaru 45° vo vzdiale-nosti 5 m ako bod V.

- Otočte merací prístroj o 45° tak, aby stred laserovej čiary 0° prechádzal bodom V. Priesečník laserových čiar sa musí aj nad'alej nachádzat' na bode II. Označte laserovú čiaru 45° vo vzdiale-nosti 5 m ako bod VI.

I VII II III VI IV V

• Otočte merací prístroj o 45° tak, aby stred laserovej čiary 0° prechádzal bodom VI. Priesečník laserových čiar sa musí aj nad'alej nachádzat' na bode II.
• Označte stred laserovej čiary 45° vo vzdialenosti 5 m ako bod VII podl'a možnosti čo najbližšie vedl'a bodu I.
• Rozdiel d oboch bodov VII a I dáva skutočnú odchýlku laserovej čiary 0° a laserovej čiary 45°.

Na meranej trase 4 x 5 m = 20 m smie mat' maximálne prípustná odchýlka hodnotu: 20 m x ±0,4 mm/m* = ±8 mm.

Rozdiel d medzi bodmi I a VII smie byt' potom následne maximálne 8 mm.

Pokyny na používanie

▶ Merací prístroj klad'te vždy na rovnú plochu podlahy, resp. ho upevnite do rovnej polohy na stenu. V prípade nerovného postavenia alebo upevnenia prístroja bude uhol menší ako 45° resp. ako 90°.
▶ Na označovanie používajte vždy iba stred laserovej línie. Šírka laserovej línie sa vzdialenost'ou mení.

Nikdy nepoužívajte na nastavovanie laserové čiary, ktoré na stenu vrhá merací prístroj položený na zemi. Tento merací prístroj nie je samonivelačný, čiara na stene bude preto skreslená.
▶ Referenčným bodom na vymeriavanie obkladačiek je priesečník P laserových čiar priamo pred meracím prístrojom. Ak chcete prenášat' uhol, musí sa merací prístroj na tomto priesečníku otočit', pozri k tomu obrázok F.
Klad'te merací prístroj len na čistú nastavovaciu podložku 10. Na nerovnej alebo na znečistenej nastavovacej podložke sa nedá postavit' merací prístroj do vodorovnej polohy a to môže dosiahnuté výsledky merania skreslovat'.

Práca s nastavovacou podložkou (pozri obrázky D–E)

Pomocou nastavovacej podložky 10 môžete merací prístroj postavit' do vodorovnej polohy aj na nerovnom alebo nie práve pevnom podklade.

Nastavovacia podložka 10 sa dá takisto použit' pre merací prístroj aj ako držiak na stenu. Upevnite nastavovaciu podložku, na nejakú stenu alebo na nejakú šikmú plochu spolahlivo tak, aby sa neskízla, napríklad pomocou skrutiek (aké dostanete bežne kúpit'). Aby ste nastavili nastavovaciu podložku na ploche presne do vodorovnej polohy, použite nejakú vhodnú vodováhu.

Umiestnenie meracieho prístroja na nastavovacej podložke: Položte merací prístroj magnetmi 4 na dolnej strane na nastavovaciu podložku 10. Siet'čiar na hornej strane nastavovacej podložky Vám pomôže pri presnom umiestnení meracieho prístroja. Na prenos uhlov 90° resp. 45° položte nastavovaciu podložku k niektorej vzt'ažnej hrane alebo k nejakému výstupku steny a merací prístroj položte tak, ako je zobrazené na hornej strane nastavovacej podložky.

Práca s laserovou ciel'ovou tabul'kou/ so stropovou meracou platničkou (pozri obrázok A)

Laserová ciel'ová tabul'ka 9 alebo stropová meracia platnička 14 zlepšujú viditel'nost' laserového lúča za nepriaznivých podmienok a na väčšie vzdialenosti.

Reflektujúca polovica laserovej ciel'ovej tabul'ky 9 zlepšuje viditel'nost' laserovej čiary, cez priehl'adnú polovicu je laserová čiara viditel'ná aj zo zadnej strany laserovej ciel'ovej tabul'ky.

Stropová meracia platnička 14 (príslušenstvo) sa dá tiež použit' na zobrazenie laserových čiar. Podobne ako laserová ciel'ová tabul'ka je aj ona vybavená reflektujúcou a priehl'adnou polovicou.

Okuliare na zviditel'nenie laserového lúča (Príslušenstvo)

Okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vd'aka tomu sa stáva červené svetlo lasera pre oko svetlejším.

▶ Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.
▶ Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.

Príklady postupov

Kontrola pravých uhlov (pozri obrázok A)

Umiestnite merací prístroj do niektorého rohu miestnosti a postavte ho tak, aby bola laserová čiara 0° rovnobežná so vzt'ažnou líniou (napríklad so stenou). Odmerajte vzdialenost' medzi zvislou laserovou čiarou a vzt'ažnou líniou priamo na meracom prístroji a podľa možnosti s maximálnym odstupom od meracieho prístroja. Nastavte merací prístroj tak, aby boli obidve vzdialenosti rovnako vel'ké.

Potom odmerajte na minimálne dvoch bodoch vzdialenosti medzi laserovou čiarou 90° a stenou. Ked' budú vzdialenosti na laserovej čiare 90° rovnaké, steny sa nachádzajú proti sebe v pravom uhle.

Obkladanie s kvadratickým vzorom obkladačiek (pozri obrázok B)

Postavte merací prístroj do niektorého rohu tak, aby laserová čiara 0° prebiehala rovnoběžne so stenou. Umiestnite prvú kvadratickú obkladačku k priesečníku laserových čiar 0° – a 90°.

Obkladanie v diagonálnom vzore (pozri obrázok C)

Umiestnite merací prístroj tak, aby laserová čiara 45° označovala diagonálnu škáru medzi obkladačkami.

Obkladanie kuchynskej linky (pozri obrázok D)

Najprv si zistite výšku, v ktorej musíte začat' prvý rad obkladačiek. Umiestnite merací prístroj pomocou nastavovacej podložky 10 zvislo na stenu tak, aby laserová čiara 90° označovala spodnú hranu prvého radu obkladačiek.

Obkladanie od hrany (pozri obrázok E)

Postavte merací prístroj na nastavovaciu podložku 10 priamo na hranu, a síce tak, aby niektorý bočný výrez 11 nastavovacej podložky priliehal priamo k hrane. Laserová čiara 0° by mala prebiehat' rovnobežne s jednou hranou. Laserová čiara 90° označuje teraz dolný rad obkladačiek.

Údržba a servis

Údržba a čistenie

Merací prístroj skladujte a transportujte v ochrannej taške, ktorá sa dodáva spolu s meracím prístrojom.

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšt'adlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.

Ak by merací prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovat', treba dat' opravu vykonat' autorizovanej servisnej opravovni ručného elektrického náradia Bosch.

Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

V prípade potreby zasielajte merací prístroj do opravy v ochrannej taške 12.

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiast-kam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva.

Slovakia

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.sk

Likvidácia

Výrobok, príslušenstvo a obal treba dat' na recykláciu šetriacu životné prostredie.

Len pre krajiny EÚ:

Neodhadzujte meracie prístroje do komunálneho odpadu! Podl'a Európskej smernice 2002/96/ES o starých elektrických a elektronických výrobkoch a podl'a jej aplikácií v

národnom práve sa musia už nepoužitel'né elektrické produkty zbierat' separovane a dat' na recykláciu zodpovedajúcu ochrane životného prostredia.

Akumulátory/batérie:

Neodhadzujte ručné akumulátory/batérie do komunálneho odpadu, ani do ohňa alebo do vody. Akumulátory/batérie treba zberat' oddelene, recyklovať ich, alebo zlikvidovat' tak, aby nemali negatívny vplyv na životné prostredie.

Len pre krajiny EÚ:

Podl'a smernice 91/157/EHS sa musia poškodené alebo opotrebované akumulátory/batérie dat' na recykláciu.

Zmeny vyhradené.
