HƯỚNG DẪN NGƯỜI DÙNG GTL 3 Professional BOSCH

Tiếng Việt ..... Trang 340

Các Nguyên Tắc An Toàn

Vận hành dụng cụ đo một cách an toàn là việc có thể thực hiện được chỉ khi đã đọc kỹ toàn bộ tài liệu hướng dẫn sử dụng và các thông tin về an toàn, cũng như tuân thủ nghiệm ngặt các hướng dẫn trong tài liệu. Không bao giờ được làm cho nhân cảnh báo trên dụng cụ đo không thể đọc được. HÃY GIỮ LẠI TÀI LIÊU HƯỚNG DẪN NÀY.

▶ Lưu ý – Việc sử dụng để hoạt động khác với mục đích thiết kế hay thiết bị điều chỉnh hoặc ứng dụng với qui trình khác với những gì đề cập ở đây đều có thể dẫn đến phơi nhiễm bức xạ nguy hiểm.
▶ Dụng cụ đo được giao kèm theo nhân cảnh báo bằng tiếng Anh (được đánh dấu bằng số 2 trong trang hình miêu tả dụng cụ đo trong trang hình ảnh).

Bức Xạ Laze Cấp Độ 2 – không dược nhìn chàm chàm vào lường IEC 60825-1:2007-03 <1 mW, 635 nm

▶ Trước khi sử dụng làn đầu tiên, dán chồng nhân dán dính được cung cấp kèm theo bằng ngôn ngữ của nước bạn lên trên nhân cảnh báo bằng tiếng Anh.

Không được rợi luồng laze vào người hay thú vật và chính bạn cũng không được nhìn chăm chăm vào luồng laze. Dụng cụ đo này phát ra tia laze có cấp độ bức xạ laze 2 dựa trên tiêu chuẩn IEC 60825-1. Điều này có thể dẫn đến việc gây mù lòa cho người khác.

▶ Không được sử dụng kính nhìn laze như là kính bảo hộ lao động. Kính nhìn laze được sử dụng để cải thiện sự quan sát lường laze, nhưng chúng không bảo vệ chống lại tia bức xạ laze.
▶ Không được sử dụng kính nhìn laze như kính mát hay dùng trong giao thông. Kính nhìn laze không đủ khả năng bảo vệ hoàn toàn UV (tia cực tím) và làm giám sự cấm nhận màu sắc.
▶ Chỉ giao dụng cụ đo cho chuyên viên có trình độ chuyên môn và sử dụng phụ tùng chính hăng sửa chữa. Điều này đảm bảo cho sự an toàn của dụng cụ đo được giữ nguyên.
▶ Không cho phép trẻ em sử dụng dụng cụ đo laze mà thiếu sự giám sát. Chúng có thể vô tình làm người khác mù mất.

Đế dụng cụ đo và tám đo tràn nhà 14 tránh xa máy điều hòa nhịp tim. Nam châm 4 nằm bên dưới dụng cụ đo cũng như các nam châm trên tám đo tràn nhà tạo nên một trường có thể làm hư hỏng chức năng của máy điều hòa nhịp tim.

Đế dụng cụ đo và tấm đo tràn nhà 14 tránh xa khởi các thiết bị chứa dữ liệu từ tính hay nhạy cảm với từ tính. Sự tác động của nam châm 4 nằm bên dưới dụng cụ đo và các nam châm trên tấm đo tràn nhà có thể dẫn đến việc dữ liệu bị xóa và không thể phục hồi được.

Mô tả chức năng

Xin vui lòng mỗ trang gáp có hình ảnh miêu tả dụng cụ đo và để mỗ nguyên như vậy trong khi đọc các hướng dẫn sử dụng.

Dành Sử Dụng

Dụng cụ đo được thiết kế để xác định và kiểm tra các góc vuông cũng như để so ngói hay đá lát thẳng hàng ở góc 45° và 90°.

Biểu trưng của sản phẩm

Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa dụng cụ đo trên trang hình ảnh.

1 Cửa chiếu luồng laze
2 Nhân cảnh báo laze
3 Phím Tất/Mỗ
4 Nam châm
5 Số mã dòng
6 Nắp đây pin
7 Lây cài nắp đây pin
8 Hiển thị pin
9 Tấm cọc tiêu laze
10 Tấm cân mặt bằng
11 Phàn khuyết trên tấm cân mật bằng
12 Túi xách bảo vệ
13 Kính nhìn laze*
14 Tấm đo tràn nhà*

*Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Dụng cụ laze để so hàng gạch lát	GTL 3Professional
Mã số máy	3 601 K15 200
Tầm hoạt động (sử dụng tấm cọc tiêu laze hay tấm đo trần nhà)	20 m^1)
Độ Góc chính xác	± 0,2 mm/m^2)
Nhiệt độ hoạt động	-10 °C ... +50 °C
Nhiệt độ lưu kho	-20 °C ... +70 °C
Độ ẩm không khí tương đối, tối đa	90 %
Cấp độ laze	2
Loại laze	635 nm, <1 mW
C_6	1
Pin	4 x 1 , 5 V L R 6 ( A A )
Thời gian hoạt động
– sử dụng 2 đường laze	18 h
– sử dụng 3 đường laze	12 h
Tự động ngắt mạch sau khoảng	30 min
Trọng lượng theo Qui trình EPTA-Procedure 01/2003(chuẩn EPTA 01/2003)	0,5 kg
Kích thước	156 x 102 x 98 mm
Mức độ bảo vệ	IP 54 (ngăn được bụi vànước văng vào)

1) Tâm hoạt động có thể bị giảm do điều kiện môi trường xung quanh không thuận lợi (vd. ánh sáng mặt trời chiếu trực tiếp).
2) Độ góc chính xác của đường laze giữa góc 45° và 90° tối đa là ±0,4 mm/m.
Xin vui lòng xem kỹ số mã hàng trên nhân ghi loại máy trên dụng cụ đo của bạn. Tên thương mại của từng máy có thể khác nhau.
Dụng cụ đo có thể nhận biết rõ ràng bằng chuỗi số dòng 5 trên nhân ghi loại máy.

Sự lắp vào

Lắp/Thay Pin

Khuyến nghị nên sử dụng pin kiểm-mangan cho dụng cụ đo.

Đế mở nắp đay pin 6, nhân vào lây cài 7 và lật ngữa nắp đay pin lên. Lắp pin vào. Khi lắp vào, hãy lưu ý lắp đúng đầu cực của pin theo như ký hiệu ghi bên trong khoang lắp pin.

Khi đèn chỉ báo của pin 8 nhập nháy, pin đã bị yếu. Khi đèn chỉ báo của pin nhập nháy lần đầu tiên, dụng cụ đo vấn còn có thể hoạt động trong khoảng 2 tiếng đồng hồ.

Khi đèn chỉ báo của pin 8 sáng liên tục, dụng cụ đo không thể hoạt động được nữa. Dụng cụ đo sẽ tự động ngắt mạch sau một thời gian ngắn.

Luôn luôn thay tất cả pin cùng một lần. Chỉ sử dụng pin cùng một hiệu và có cùng một điện dung.

Tháo pin ra khởi dụng cụ đo khi không sử dụng trong một thời gian không xác định.
Khi cắt lưu kho trong một thời gian không xác định, pin có thể bị ăn mòn và tự phóng hết điện.

Vận Hành

Vận hành Ban đầu

Bảo vệ dụng cụ đo tránh khởi ẩm ướt và không để bức xạ mặt trời chiếu trực tiếp vào.

Không được để dụng cụ đo ra nơi có nhiệt độ cao hay thấp cực độ hay nhiệt độ thay đổi thái quá. Như ví dụ sau, không được để dụng cụ đo trong xe ô tô trong một thời gian dài hơn mức bình thường. Trong trường hợp có sự thay đổi nhiệt độ thái quá, hãy để cho dụng cụ đo điều chỉnh theo nhiệt độ chung quanh trước khi đưa vào sử dụng. Trong trường hợp ở trạng thái nhiệt độ cực độ hay nhiệt độ thay đổi thái quá, sự chính xác của dụng cụ đo có thể bị hư hỏng.

Tránh không để dụng cụ đo bị va đập mạnh hay rót xuống. Nếu dụng cụ đo bị phổ tràn ở môi trường có điều kiện khác nghiệt, bạn luôn cần phải kiểm tra lại độ chính xác của dụng cụ đo trước khi tiếp tục công việc (xem “Độ Góc chính xác”, trang 344).

Tất và Mồ

Đế mở dụng cụ đo, nhân nhà phím công tắc Tất/Mở 3 một lần một. Ngay sau khi hoạt động, dụng cụ đo chiếu ba đường laze gồm 0°, 45° và 90° ra từ cửa chiếu 1. Thêm vào đó, đèn chỉ báo của pin 8 sáng lên trong 3 giây.

Không được chĩa luồng laze vào con người hay động vật và không được tự chính bạn nhìn vào luồng laze, ngay cả khi từ một khoảng cách lớn.

Khi phím công tắc Tất/Mở 3 được nhân vào lần thứ hai, dụng cụ do chuyển từ chế độ chiếu 3 đường xuống còn 2 đường: Chỉ còn có đường chiếu 0° và 90° được chiếu ra.

Đế tất dụng cụ đo, nhân phím công tắc Tất/Mở 3 thêm lần thứ ba.

Khử Hoạt Chức Năng Tất Tự Động

Dụng cụ đo tự động tất sau khoảng thời gian vận hành 30 phút.

Đế khử hoạt chức năng tất tự động, nhân phím công tắc Tất/Mở 3 trong khoảng 3 giây khi bạn cho dụng cụ đo hoạt động. Khi chức năng tự động tất được khử hoạt, các đường chiếu laze sẽ nhập nháy nhanh để xác định sau khi dụng cụ được mở điện.

▶ Không được mở dụng cụ đo rời để mặc đó, và tất dụng cụ đo ngay sau khi sử dụng xong. Những người khác có thể bị luồng laze làm mù mắt.

Đế cho chức năng tất tự động hoạt động trở lại, tất dụng cụ đo và sau đó mở lên lại bằng cách nhân nhà nhanh phím công tác Tất/Mở 3. Sau khi mở điện, các đường laze không nhập nháy.

Độ Góc chính xác

Những Ảnh Hương Đến độ Chính xác

Nhiệt độ chung quanh có ảnh hưởng lớn nhất. Đặt biệt là sự thay đổi nhiệt độ xây ra từ mặt đất tối lên có thể làm lệch luồng laze.

Vì vây, chính đặt dụng cụ đo gần bề mặt gia công hết mức như có thể được và chính cho mặt đáy song song với bề mặt gia công hết mức có thể.

Ngoài những tác động từ bên ngoài, những tác động đặt biệt vào thiết bị (như bị va đập mạnh hay bị rơi) có thể dẫn đến sự chệch hướng. Vì thế, hãy kiểm tra độ chính xác của dụng cụ đo trước mỗi lần khởi sự công việc.

Kiểm tra độ góc chính xác

Đế kiểm tra loại này, bạn cần một mặt bằng trống, mặt nền phẳng, ổn định và rộng khoảng 10 x 5 m.

Nếu giả như dụng cụ đo chêch hướng vượt mức tối đa tại một trong những lần kiểm tra, xin vui lòng mang đến trạm phục vụ hàng đã bán của Bosch để được sửa chữa.

Kiểm tra độ góc chính xác của các đường laze giữa 0° và 90°

- Chính đặt dụng cụ do tại một trong những góc của bề mặt được đo. Cho dụng cụ đo hoạt động và so chính dụng cụ đo để đường laze 0° chạy dọc theo cạnh dài của bề mặt được đo và đường laze 90° chạy dọc theo cạnh ngắn của bề mặt được đo.

- Đánh dấu điểm giao nhau của các đường laze trên mặt nền (Điểm I). Cũng như đánh dấu tâm điểm đường laze 0° tại khoảng cách 5 m (Điểm II) và tại khoảng cách 10 m (Điểm III).

- Chính đặt dụng cụ đo (không xoay dụng cụ) tại khoảng cách 5 m để cho điểm giao nhau của các đường laze nằm trên điểm đã được đánh dấu II và để cho đường laze 0° đi ngang qua điểm III.

Đánh dấu tâm điểm của đường laze 90° tại khoảng cách 5 m (Điểm IV).

• Xoay dụng cụ đo khoảng 90° để cho tâm điểm của đường laze 0° đi ngang qua điểm IV.
  Điểm giao nhau của các đường laze vấn phải còn nằm trên điểm II.
• Đánh dấu tâm điểm của đường laze 90° tại khoảng cách 5 m như điểm V thật gần điểm I như có thể được.
• Sự sai biết d của hai điểm V và I là độ lệch thực tế của đường laze 0° và đường laze 90° từ một góc vuông.

Chiều dài đo 2 x 5 m = 10 m có độ lệch tối đa thể chấp nhận được:

Vì vây, sự sai biệt tối đa d giữa điểm I và V phải là 2 mm hoặc thấp hơn.

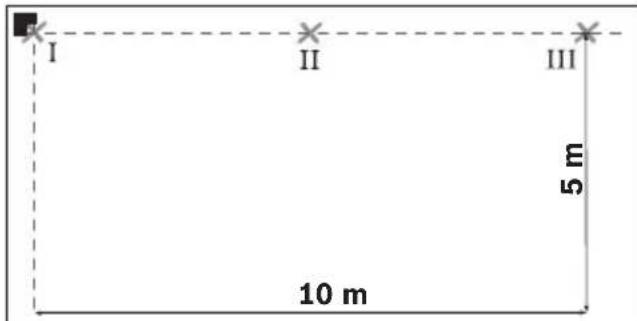

Kiểm tra độ chính xác của góc của các đường laze giữa góc 0° và góc 45°

- Chính đặt dụng cụ đo tại một trong những góc của bề mặt được đo. Cho dụng cụ đo hoạt động và so chính dụng cụ đo để đường laze 0° chạy dọc theo cạnh dài của bề mặt được đo và đường laze 90° chạy dọc theo cạnh ngắn của bề mặt được đo.

- Đánh dấu điểm giao nhau của các đường laze trên mặt nền (Điểm I). Cũng như đánh dấu tâm điểm đường laze 0° tại khoảng cách 5 m (Điểm II) và tại khoảng cách 10 m (Điểm III).

- Chính đặt dụng cụ đo (không xoay dụng cụ) tại khoảng cách 5 m để cho điểm giao nhau của các đường laze nằm trên điểm đã được đánh dấu II và để cho đường laze 0° đi ngang qua điểm III.

Đánh dấu tâm điểm của đường laze 45° tại khoảng cách 5 m (Điểm IV).

- Xoay dụng cụ đo khoảng 45° để tâm điểm của đường laze 0° đi ngang qua điểm V. Điểm giao nhau của các đường laze vấn phải còn nằm trên điểm II. Đánh dấu đường laze 45° tại khoảng cách 5 m như điểm VI.

- Xoay dụng cụ đo khoảng 45° để cho tâm của đường laze 0° di ngang qua điểm IV.

Điểm giao nhau của các đường laze vấn phải còn nằm trên điểm II.

Đánh dấu đường laze 45° tại khoảng cách 5 m như điểm V.

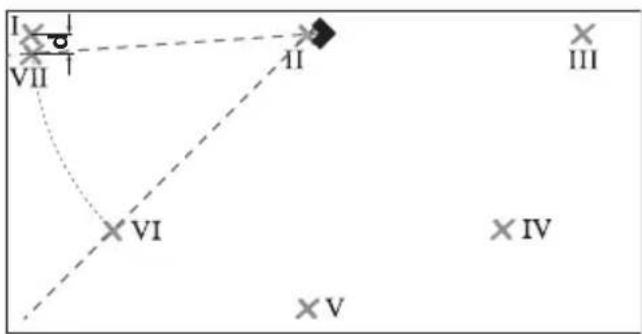

I VII 41 III VI IV V

- Xoay dụng cụ đo khoảng 45° để tâm điểm của đường laze 0° đi ngang qua điểm VI. Điểm giao nhau của các đường laze vấn phải còn nằm trên điểm II.

- Đánh dấu tâm đường laze 45 ° tại khoảng cách 5 m như điểm VII thật gần như có thể được cận với điểm 1.

- Sự sai biệt d của cả hai điểm VIII và I là độ lệch thực tế của đường laze 0° và đường laze 45°.

Chiều dài đo 4 x 5 m = 20 m có độ lệch tối thể chấp nhận được:

20 m x ±0,4 mm/m* = ±8 mm.

Vì vây, sự sai biệt tối đa d giữa điểm I và VII có thể là 8 mm hoặc thấp hơn.

* Trị số ±0,4 mm/m là kết quả có từ độ góc chính xác ±0,2 mm/m cộng thêm khả năng có sai số 0,2 mm/m trong khi xoay.

Hướng Dẫn Sử Dụng

▶ Luôn luôn đặt dụng cụ đo nằm bằng sát lên trên nền nhà hay gắn áp sát vào tương. Trong trường hợp đặt hoặc gắn lên bề mặt không đều, góc sẽ nhỏ hơn 45° hoặc là 90°.
▶ Luôn luôn sử dụng tâm điểm của đường laze để đánh dấu. Chiều rộng của đường laze thay đổi tùy theo khoảng cách.
Không bao giờ được sử dụng các đường laze mà dụng cụ đo đang đặt trên sàn nhà chiếu lên tưởng để so thẳng. Dụng cụ đo không tự lấy cốt thủy chuẩn. Vì thế, đường rợi trên tưởng bị biến dạng.
▶ Điểm lấy làm chuẩn đề so thẳng hàng gạch lát là điểm giao nhau P của đường laze xuất phát trực tiếp từ phía trước dụng cụ đo. Để đánh dấu một góc, dụng cụ đo phải được xoay chính tại điểm giao nhau này, xem hình F.
▶ Chỉ đặt dụng cụ đo lên trên tấm cân mật bằng 10 thật sạch. Dụng cụ đo không thể nằm thăng bằng trên bề mặt gò ghè hay cấu bẩn của tấm cân mật bằng, điều này có thể dẫn đến kết quả đo sai lạc.

Vận hành với tâm cân mật bằng (xem hình D-E)

Sử dụng tâm cân mặt bằng 10 bạn có thể đặt dụng cụ đo nằm phẳng trên một nền nhà gò ghè hay không ổn định.

Tấm cân mặt bằng 10 cũng có thể sử dụng như một giá treo tường cho dụng cụ đo. Gắn tấm cân mặt bằng (bảo đảm không bị tuột) lên vách tưởng hay một mặt nghiêng bằng vd. loại vít đạt chuẩn. Sử dụng cân thủy để gắn tấm cân mật bằng nằm phẳng lên trên bề mặt.

Đặt dụng cụ đo lên trên tấm cân mật bằng: Đặt dụng cụ đo có gắn nam châm 4 ở mật đáy lên trên tấm cân mật bằng 10. Đường kê sọc ở mật trên tấm cân mật bằng tạo thuận lợi để chính đặt chính xác vị trí của dụng cụ đo. Để đánh dấu góc 90° hay góc 45°, đặt tấm cân mật bằng tại cạnh điểm lấy làm chuẩn hay chiếu trên tưởng và chính đặt dụng cụ đo như hình minh họa ở mật trên của tấm cân mật bằng.

Vận hành với tấm cọc tiêu laze/tấm đo trần nhà (xem hình A)

Tấm cọc tiêu laze 9 hay tấm đo tràn nhà 14 làm sự nhìn thấy luồng laze được rõ hơn trong điều kiện không thuận lợi hoặc ở từ khoảng cách xa. Bộ phận phần chiếu của tấm cọc tiêu laze 9 làm sự thấy rõ đường laze được tốt hơn. Nhờ vào bộ phận trong suốt, đường laze cũng có thể nhìn thấy được từ mặt sau của tấm cọc tiêu laze.

Tấm đo tràn nhà 14 (phụ kiện) cũng có thể sử dụng để đánh dấu đường laze. Giống như tấm cọc tiêu laze, nó cũng có bộ phận phần chiếu và bộ phận trong suốt.

Kính nhìn laze (phụ tùng)

Kính nhìn laze lọc bổ ánh sáng xung quanh. Cách này làm cho mất nhìn thấy ánh sáng đồ của tia laze sáng hơn.

▶ Không được sử dụng kính nhìn laze như là kính bảo hộ lao động. Kính nhìn laze được sử dụng để cải thiện sự quan sát lường laze, nhưng chúng không bảo vệ chống lại tia bức xạ laze.
▶ Không được sử dụng kính nhìn laze như kính mát hay dùng trong giao thông. Kính nhìn laze không đủ khả năng bảo vệ hoàn toàn UV (tia cực tím) và làm giảm sự cắm nhận màu sắc.

Công việc theo Thí dụ

Kiểm tra góc vuông (xem hình A)

Đặt dụng cụ đo vào một góc phòng và để cho đường laze 0° chạy song song với đường lấy làm chuẩn (vd. vách tưởng). Đo khoảng cách giữa đường laze và đường lấy làm chuẩn trực tiếp từ dụng cụ đo, và tại khoảng cách xa nhất như có thể từ dụng cụ đo. So chính dụng cụ đo để cho cả hai khoảng cách đều như nhau.

Sau đó, đo ít nhất là hai điểm khác nhau ở một khoảng cách nằm giữa đường laze 90° và vách tường. Nếu khoảng cách đến đường laze 90° đều như nhau, các vách tường nằm vuông góc.

Lót gạch lát hình vuông (xem hình B)

Đặt dụng cụ đo vào một góc phòng để đường laze 0° chạy song song với một vách tưởng. Lót một viên gạch lát hình vuông đầu tiên tại điểm giao nhau có đường laze 0° và đường laze 90°.

Lót gạch lát theo hình thoi (xem hình C)

Đặt dụng cụ đo để đường laze 45° đánh dấu điểm tiếp giáp gạch lát theo dạng hình thoi.

Lót gạch lát lên vách bếp (xem hình D)

Trước hết xác định chiều cao nơi mà hàng gạch lát đầu tiên bắt đầu. Gắn dụng cụ đo vào tâm cân mặt bằng 10 theo tư thế thẳng đúng lên trên tưởng để đường laze 90° đánh dấu cạnh dưới của hàng gạch lát đầu tiên.

Lót từ góc cạnh (xem hình E)

Đặt dụng cụ đo lên trên tấm cân mặt bằng 10 vào cạnh góc. Đặt phần cạnh khuyến 11 của tấm cân mặt bằng ngay tại cạnh góc. Đường laze 0° phải chạy song song với một cạnh. Đường laze 90° ngay lúc này đánh dấu hàng gạch lát bên dưới.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Chỉ được cất giữ và vận chuyển dụng cụ đo trong túi xách bảo vệ được giao kèm.

Luôn luôn giữ cho dụng cụ đo thật sạch sẽ.

Không được những dụng cụ đo vào trong nước hay các chất lỏng khác.

Lau sạch bụi bản bằng một mảnh vải mềm và ẩm. Không sử dụng bất cứ chất tẩy rửa hay dung môi nào.

Thuồng xuyên lau sạch bề mặt các cửa chiếu laze một cách kỹ lưỡng, và lưu ý đến các tưa vải hay sợi chỉ.

Nếu giả như dụng cụ đo bị hư hỏng dù đã được bảo quản thận trọng trong qui trình sản xuất và qua kiểm tra, việc sửa chữa phải do trung tâm phục vụ dụng cụ điện sau khi bán của Bosch ủy nhiệm thực hiện.

Trong mọi thu từ giao dịch và đơn đặt hàng phụ tùng thay thế, xin vui lòng ghi đủ mã số bao gồm 10 con số được ghi trên nhân loại của dụng cụ đo. Trong trường hợp sửa chữa, xin gửi dụng cụ đo được bọc trong túi xách bảo vệ 12.

Dịch vụ hỗ trợ khách hàng và bảo hành-bảo trì

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Các nhân viên tư vấn khách hàng của chúng tôi trả lời các câu hỏi của bạn liên quan đến việc mua sản phẩm nào là tốt nhất, cách ứng dụng và điều chỉnh sản phẩm và các phụ kiện.

Việt Nam

Trung Tâm Thương Mại Sàigòn

37 Tôn Đức Thắng

P. Bến Nghé

Q.1

Tp. Hcm

Việt Nam

Tel.: [phone]

Fax: [phone]

Thải bổ

Dụng cụ đo, phụ kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Pin lốc/pin:

Không được vứt bổ pin lốc/pin vào chung với rác sinh hoạt, lửa hay nước. Các pin lốc/pin phải được thu gom lại, tái chế hay thải bổ theo hướng thân thiện với môi trường.

Được quyền thay đổi nội dung mà không phải thông báo trước.
