用户手册 GTL 3 Professional BOSCH

务必详细阅读说明书上的所有指示，如此才能够安全而且有把握地操作仪器。切勿涂抹或遮盖了仪器上的警戒牌。请妥善保存本说明书。

注意- 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。
本仪器上贴着一块英文的警戒牌 （参考仪器详解图上，以号码 2 标示的部位）。

激光等级 2 不可以直视激光 IEC 60825-1:2007-03 <1 mW, 635 nm

▶ 使用机器之前，先把附带的贴纸 （以贵国语言书写的贴纸）贴在英文标示上。

不可以把激光光束指向人或动物，本身也不要直视激光光束。本测量仪投射的是符合 IEC 60825-1 标准的 2 级激光。它会扰乱旁人的视觉能力。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。
本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。
▶ 不可以让儿童在无人监护的情况下使用激光测量仪。他们会因为不留心而扰乱旁人的视线。

不可以让本测量仪器和天花板测量片 14 靠近心脏起搏器。仪器下端的磁片 4 和天花板测量片上的磁铁都会产生磁场，这些磁场会影响心脏起搏器的功能。

本测量仪器和天花板测量片 14 上的磁铁，都必须远离带磁性的记忆体和容易受磁场干扰的机器。透过仪器下端的磁片 4 和天花板测量片上的磁铁的干扰，可能造成无法捕救的资料损失。

功能解说

请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。

按照规定使用仪器

本测量仪器适合测量和检查直角。另外也可以利用本仪器来对齐以45度角和90度角粘贴的瓷砖。

插图上的机件

机件的编号和仪器详解图上的编号一致。

1 激光放射口
2 激光警戒牌
3 起停开关
4 磁铁
5 序列号码
6 电池盒盖
7 电池盒盖的固定扳扣
8 电池的显示灯
9 激光靶
10 找准片
11 找准片上的缺口
12 保护套
13 激光辨识镜*
14天花板测量片 *

*图表或说明上提到的附件，并不包含在基本的供货范围中。
本公司的附件清单中有完整的附件供应项目。

技术数据

铺瓷砖专用的激光仪	GTL 3Professional
物品代码	3601 K15 200
操作范围(使用激光靶或天花板测量片)	20米 ^1)
角度精度	±0,2毫米/米 ^2)
工作温度范围	-10°C...+50°C
储藏温度范围	-20°C...+70°C
最大相对空气湿度	90%
激光等级	2
激光种类	635纳诺米,<1毫瓦
C _6	1
电池	4x1,5伏特 LR6 (AA)
操作时间
-使用 2道激光	18小时
-使用 3道激光	12小时
约几分钟后自动切断电源	30分钟
重量符合 EPTA-Procedure 01/2003	0,5公斤
尺寸	156x102x98毫米
保护种类	IP 54(防尘埃和防水花)
1)不良的测量环境(例如直接的日照)会缩小测量的范围。
2)在45度激光和90度激光之间的角度精度,最大为±0,4毫米/米。
请认清仪器铭牌上的物品代码。仪器在销售市场上没有统一的商品名称。
仪器铭牌上的序列号码(仪器详解上标示著5的位置)便是仪器的识别码。

安装

安装 / 更换电池

操作本测量仪时最好使用碱性锰电池。

打开电池盒盖6时，得先按下固定扳扣7，接著再掀开电池盒盖。安装好电池。安装时请注意电池极性的正确安装方向，电池室中有正确的安装参考图。

如果电池的显示灯 8 开始闪烁，代表电池的电力已经转弱。从显示灯开始闪烁起，仪器大概还能够继续运作 2 个小时。

如果电池的显示灯 8 持续亮着，则无法进行测量了。不久测量仪器便会自动关闭。

务必同时更换所有的电池。请使用同一制造厂商，相同容量的电池。

▶ 不使用测量仪时，必须从仪器中取出电池。长期搁置之后，电池会腐蚀或自行放电。

正式操作

正式操作仪器

▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中，必须先等待仪器温度恢复正常后再使用仪器。如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度。
不可以剧烈地撞、摔测量仪。经过强烈的外力冲撞后，必须先检查测量仪的测量精度，然后才能够继续使用测量仪（参考"角度精度”，页数295）。

开动 / 关闭

开动 测量仪器，按下起停开关 3。开机后仪器马上从激光放射口 1 送出 0 度激光、45 度激光和 90 度激光。而且电池的显示灯 8 会短暂亮起（约 3 秒钟）。

▶ 不可以把激光指向人或动物。您本人也不可以直视激光。就算您与激光之间尚有一段距离，也不可忽视激光的伤害力。

第二次按下起停开关 3 时，测量仪器会从 3 道激光的操作模式转换为 2 道激光的操作模式：此时机器只投射出 0 度激光和 90 度激光。

关闭 测量仪器，第三次按下起停开关 3。

关闭仪器的自动关机功能

在操作 30 分钟后，测量仪器会自动关闭。

如果要关闭仪器的自动关机功能，得在开机时按住起停开关3约3秒钟，然后再放手。如果自动关机功能被关闭了，开机后仪器投射出来的激光会闪烁一下。

看管好已经开动的仪器。使用完毕后务必随手关闭仪器。激光可能扰乱旁人的视线。

要启动仪器的自动关机功能，先关闭测量仪器接著再轻按起停开关3来开机。开机后激光不会闪烁。

角度精度

影响精度的因素

操作环境的温度是最大的影响因素。尤其当温度从地面朝著天花板逐渐改变时，极可能改变激光束的投射方向。

因此必须让仪器尽量靠近工作表面。固定仪器时仪器的下端得尽可能和工作表面平行。

除了外来的影响因素之外，仪器本身的状况（例如仪器摔落了或遭受强烈撞击）也会影响找平精度。所以操作仪器之前，一定要先检查仪器的精度。

296 | 中文

检查角度精度

必须在一个 10 × 5 米而且地面坚实平坦的空旷场所内进行检验。

如果在检查时发现测量仪器的偏差超过最大极限。必须把仪器交给博世顾客服务处修理。

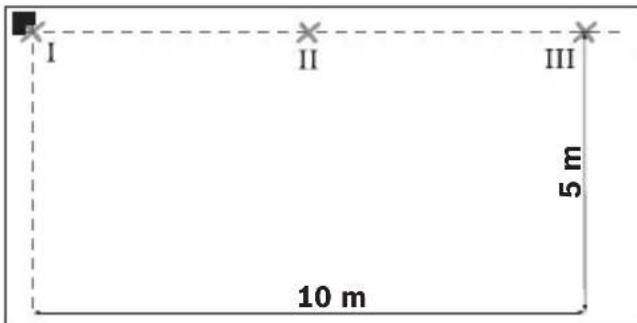

检查 0 度激光和 90 度激光之间的角度精度。

- 把测量仪器放置在检验场所的角落。开动仪器，并调整仪器让0度激光线沿著测量场所的长边发射，而90度激光线沿著测量场所的短边发射。

- 把两道激光的交叉点画在地板上 （点 I）。并且在 5 米远处的 0 度激光中心点打上记号（点 II），以及在 10 米远处的 0 度激光中心点打上记号 （点 III）。

- 把测量仪器移动到 5 米远处 （勿旋转仪器），并且让两道激光的交叉点和点 II 重叠，而 0 度激光线得穿过点 III。

在 5 米远处的 90 度激光中心点打上记号（点 IV）。

- 把测量仪器旋转 90 度，并且让 0 度激光线的中心点穿越点 IV。 两道激光的交叉点必须仍然和点 II 重叠。

• 在 5 米远处的 90 度激光中心点打上记号（点 V）。尽量把这个记号打在点 I 的旁边。
• 点 V 和点 I 之间的差距 d，便是 0 度激光线和 90 度激光线之间的夹角与九十度角的偏差。

在 2 × 5 米 = 10 米的测量距离，许可的最大偏差值为：

10 米 ±0.2 毫米 / 米 = ±2 毫米。

点 I 和点 V 之间的差距 d 最多不可以超过 2 毫米。

检查0度激光和45度激光之间的角度精度

- 把测量仪器放置在检验场所的角落。开动仪器，并调整仪器让0度激光线沿著测量场所的长边发射，而90度激光线沿著测量场所的短边发射。

- 把两道激光的交叉点画在地板上 （点 I）。并且在 5 米远处的 0 度激光中心点打上记号（点 II），以及在 10 米远处的 0 度激光中心点打上记号 （点 III）。

- 把测量仪器移动到 5 米远处 （勿旋转仪器），并且让两道激光的交叉点和点 II 重叠，而 0 度激光线得穿过点 III。

在 5 米远处的 45 度激光中心点打上记号（点 IV）。

- 将测量仪器旋转 45 度，让 0 度激光的中心点穿过点 IV。

两道激光的交叉点必须仍然和点 II 重叠。

在 5 米远处的 45 度激光中心点打上记号作为点 V。

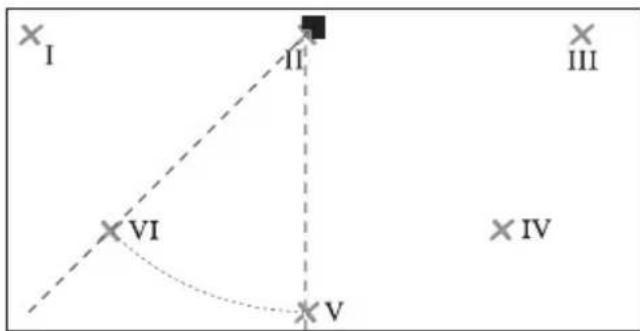

- 将测量仪器旋转 45 度，让 0 度激光的中心点穿过点 V。

两道激光的交叉点必须仍然和点 Ⅱ 重叠。

在 5 米远处的 45 度激光中心点打上记号作为点 VI。

I II III VII VI IV V

- 将测量仪器旋转 45 度，让 0 度激光的中心点穿过点 VI。 两道激光的交叉点必须仍然和点 II 重叠。

• 在 5 米远处的 45 度激光中心点打上记号作为点 VII。尽量把这个记号打在点 I 的旁边。
• 点VII和点I之间的差距d，便是0度激光线和45度激光线之间的夹角的实际偏差。

在 4 × 5 米 = 20 米的测量距离，许可的最大偏差值为：

20 米 x ± 0.4 毫米 / 米 * = ± 8 毫米。

点 I 和点 VII 之间的差距 d 最多不可以超过 8 毫米。 * 0,4 毫米 / 米是由角度精度 0,2 毫米 / 米，加上在旋转时可能发生的偏差 0,2 毫米 / 米所得。

有关操作方式的指点

测量仪器必须平放在地板上，或者以平放的方式固定在地板上。如果未平放好或水平地固定好仪器，仪器的夹角会小于45度或90度。
▶ 记号一定要打在激光束的中心位置。激光束的宽度会随著距离的远近而改变。
▶ 不可以让测量仪器站在地面上，然后再使用仪器投射于墙上的激光进行校准。因为仪器无法自动找平，所以投射在墙上的激光会扭曲。

测量仪器前方的激光交叉点 P，就是用来对齐瓷砖的参考点。转载角度时必须以这个点为准来转动测量仪器，参考图 F。
▶ 仪器只能放在干净的找准片 10 上。如果找准片的表面不平而且沾满污垢，测量仪无法平贴在找准片上，容易造成误测。

使用找准片工作（参考插图 DE）

借助找准片 10 也能够将测量仪器平放在不平坦或松软的地面上。

也可以使用找准片 10 把测量仪器固定在墙壁上。把找准片牢牢地固定在墙面上或斜面上，例如使用一般市面上的螺丝。安装时得使用水平仪测量，以确保找准片确实地平躺在物表上。

把测量仪器安装在找准片上使用测量仪器下端的磁铁4，让测量仪器吸附在找准片10上。找准片上的线条可以帮助您准确地安装好仪器。转载90度或45度角时，得把找准片放在一个参考边或墙的挑出部位上。根据找准片表面的标示，把仪器安装在找准片上。

使用激光靶 / 天花板测量片 （参考插图 A）

在不良的操作状况和进行远距离测量时，可以使用激光靶9和天花板测量片14来改善激光的辨识度。

激光靶 9 上的反射部分，能够改善激光的辨识度。如果使用激光靶的透明部分，也能够从激光靶的背面看见激光。

使用天花板测量片 14 （附件）也能够帮助您辨识激光。如同激光靶，它也具备了反射部分和透明部分。

激光辨识镜 （附件）

激光辨识镜会过滤周围环境的光线。因此激光束的红光会显得更亮。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。

工作范例

检查直角 （参考插图 A）

把测量仪器放置在操作场所的角落，并且让 0 度激光线和参考线段（例如墙缘）平行。在摆放仪器的位置测量激光和参考线段之间的距离，接着在距离仪器比较远的地方，再度测量激光和参考线段之间的距离，调整仪器让两次的测量距离相同。

下一步，至少要在两个不同的位置测量 90 度激光和墙壁的距离，如果墙壁到 90 度激光的距离都相同的话，代表两道墙壁成直角。

贴上 （以正方形方式铺贴的）基准瓷砖（参考插图 B）

把测量仪器放置在角落，并且让 0 度激光和墙壁平行。把第一片以正方形方式铺贴的瓷砖，贴在 0 度激光线和 90 度激光线的交叉位置上。

贴 （以对角线方式铺贴的）基准瓷砖（参考插图 C）

调整测量仪器，让 45 度激光穿过以对角线方式铺贴的瓷砖的缝隙。

铺贴厨房的壁砖 （参考插图 D）

先测量出第一行瓷砖的高度。借助找准片 10 把测量仪器固定在墙壁上，并且让 90 度角激光通过第一行瓷砖的下缘。

从边角开始铺贴瓷砖 （参考插图 E）

把测量仪器安装在放置于边角上的找准片 10 上。找准片侧面的缺口 11 必须套在边角上。0 度激光必须和墙缘平行，90 度激光的位置便是瓷砖行的底部边线。

维修和服务

维修和清洁

使用附带的保护套储存和携带仪器。

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。

务必定期清洁激光出口，清洁时不可以在出口残留绒毛。

虽然本公司生产的仪器在出厂之前都经过严格的品质检验，如果仪器仍然发生故障，请将仪器交给博世电动工具公司授权的客户服务处修理。

查询和订购备件时，务必提供仪器铭牌上标示的10位数物品代码。

将仪器送修之前，必须先把仪器放入防护套 12 中。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关购买，使用和设定本公司产品及附件的问题。

有关保证，维修或更换零件事宜，请向合格的经销商查询。

中国大陆

博世电动工具 （中国）有限公司

中国 浙江省 杭州市

滨江区滨康路 567 号

邮政编码：310052

免费服务热线：800 820 8484

传真：[phone]

电邮：[e-mail]

电话：[phone]

传真：[phone]

电邮：[e-mail]

www.bosch-pt.com.cn

羅伯特 · 博世有限公司

香港北角英皇道 625 號 21 樓

客戶服務熱線：[phone]

傳真：[phone]

電郵：[e-mail]

網站：www.bosch-pt.com.cn

制造商地址：

罗伯博世有限公司

营业范围电动工具

邮箱号码 100156

70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登）

Deutschland（德国）

处理废弃物

必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。

充电电池 / 电池:

不可以把损坏的仪器丢弃在一般的家庭垃圾，火焰或水中。请收集损坏的充电电池 / 电池，并把它们送往资源回收中心处理，或者用符合环保要求的方式清除损坏的充电电池 / 电池。

保留修改权。

安全規章

務必詳細閱讀說明書上所有的指示，如此才能夠安全而且有把握地操作儀器。切勿涂抹或遮蓋了儀器上的警戒牌。請妥善保存本說明書。

注意 - 如果未按照本說明書中的指示操作儀器，未使用本說明書推薦的調整裝備，或者使用本儀器進行其它的用途，都可能導致危險的輻射爆炸。
本儀器上貼著一塊英文的警戒牌 （參考儀器詳解圖上，以號碼2標示的部位）。

激光等級 2 不可以直視激光 IEC 60825-1:2007-03 <1 mW, 635 nm

▶ 使用儀器之前先把附帶的貼紙 （以貴國語言書寫的貼紙）貼在英文標示上。

不可以把激光光束指向人或動物，本身也不要直視激光光束。本測量儀投射的是符合 IEC 60825-1 標準的 2 級激光。它會擾亂旁人的視覺能力。

激光辨識鏡不可以充電防護眼鏡。戴上激光辨識鏡之后，可以幫助您辨識激光，它並不能保護您免受激光輻射傷害。
不可以使用激光辨識鏡充當太陽眼鏡，也不可以戴著激光辨識鏡上街。激光辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。
本測量儀只能交給合格的專業人員修理，而且只能使用原廠的備件。如此才能夠確保儀器的安全性能。
不可以讓兒童在無人監護的情況下使用激光測量儀。他們可能會因為輕心而擾亂旁人的視線。

不可以讓本測量儀器和天花板測量片 14 靠近心髒起搏器。儀器下端的磁片 4 和天花板測量片上的磁鐵都會產生磁場，這些磁場會影響心髒起搏器的功能。

本測量儀器和天花板測量片 14 上的磁鐵，都必須遠離帶磁性的記憶體和容易受磁場干擾的機器。透過儀器下端的磁片 4 和天花板測量片上的磁鐵的干擾，可能造成無法捕救的資料損失。

功能解說

請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必須翻開折疊頁參考。

按照規定使用機器

本測量儀器適合測量和檢查直角。另外也可以利用本儀器來對齊以 45 度角和 90 度角粘貼的瓷磚。

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

1 激光放射口
2 激光警戒牌
3 起停開關
4 磁鐵
5 序列號碼
6 電池盒蓋
7 電池盒蓋的固定扳扣
8 電池的顯示燈
9 激光靶
10 找準片
11 找準片上的缺口
12 保護套
13 激光辨識鏡*
14天花板测量片*

*圖表或說明上提到的附件，並不包含在基本的供貨範圍中。本公司的附件清單中有完整的附件供應項目。

技術性數據

鋪瓷磚專用的激光儀	GTL 3Professional
物品代碼	3 601 K15 200
操作範圍(使用激光靶或天花板測量片)	20 米 ^1)
角度精度	±0,2 毫米/米 ^2)
工作溫度範圍	-10°C...+50°C
儲藏溫度範圍	-20°C...+70°C
最大相對空氣濕度	90%
激光等級	2
激光種類	635納米,<1豪瓦
C _6	1
電池	4 x 1,5伏特 LR6 (AA)
操作時間
-使用 2 道激光	18小時
-使用 3 道激光	12小時
約幾分鐘後自動切斷電源	30分鐘
重量符合 EPTA-Procedure 01/2003	0,5公斤
尺寸	156x102x98毫米
保護種類	IP 54(防灰塵和防水花)
1)不良的測量環境(例如直接的日照)會縮小測量的範圍。
2)在45度激光和90度激光之間的角度精度,最大為±0,4毫米/米。請認清儀器銘牌上的物品代碼。儀器在銷售市場上沒有統一的商品名稱。儀器銘牌上的序列號碼(儀器詳解圖上標示5的位置)便是儀器的識別碼。

安裝

安裝 / 更換電池

操作本測量儀時最好使用城性錳電池。

打開電池盒蓋6時，得先按下固定扳扣7，接著再掀開電池盒蓋。安裝好電池。安裝時請注意電池極性的正確安裝方向，電池室中有正確的安裝參考圖。

如果電池的顯示燈 8 開始閃爍，代表電池的電力已經轉弱。從顯示燈開始閃爍起，儀器大概還能夠繼續運作 2 個小時。

如果電池的顯示燈 8 持續亮著，則無法進行測量了。不久測量儀器便會自動關閉。

務必同時更換所有的電池。請使用同一制造廠商，容量相同的電池。

如果長期不使用測量儀，必須從測量儀器中取出電池。經過長期擱置，電池會腐蝕或自行放電。

正式操作

操作

不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
儀器不可以曝露在極端的氣候下，也不可以把儀器放在溫差相當大的環境中。例如儀器不可以長期放置在汽車中。如果儀器先后曝露在溫差相當大的環境中，必須先等待儀器的溫度恢復正常後再使用儀器。如果儀器曝露在極端的氣候下或溫差相當大的環境中，會影響儀器的測量準確度。
不可以劇烈地撞、摔測量儀。經過強烈的外力沖撞後，必須先檢查測量儀的測量精度，然后才能夠繼續使用測量儀（參考"角度精度"，頁數304）。

開動 / 關閉

開動測量儀器，按下起停開關3。開機後儀器馬上從激光放射口1送出0度激光、45度激光和90度激光。而且電池的顯示燈8會短暂亮起（約3秒鐘）。

不可以把激光指向人或動物，您本人也不可以直視激光。就算您與激光之間尚有一段距離，也不可以忽視激光的傷害力。

第二次按下起停開關 3 時，測量儀器會從 3 道激光的操作模式轉換為 2 道激光的操作模式：此時機器只投射出 0 度激光和 90 度激光。

關閉測量儀器，第三次按下起停開關3。

關閉儀器的自動關機功能

在操作 30 分鐘後，測量儀器會自動關閉。

如果要關閉儀器的自動關機功能，得在開機時按住起停開關3約3秒鐘，然后再放手。如果自動關機功能被關閉了，開機後儀器投射出來的激光會閃爍一下。

看管好已經開動的儀器。使用完畢後務必隨手關閉儀器。激光可能擾亂旁人的視線。

要啟動儀器的自動關機功能，先關閉測量儀器接著再輕按起停開關3來開機。開機後激光不會閃爍。

角度精度

影響精度的因素

操作環境的溫度是最大的影響因素。尤其當溫度從地面朝著天花板逐漸改變時，極可能改變激光束的投射方向。

因此必須讓儀器盡量靠近工作表面。固定儀器時儀器的下端得盡可能和工作表面平行。

除了外來的影響因素之外，儀器本身的狀況（例如儀器摔落了或遭受強烈撞擊）也會影響找平精度。所以操作儀器之前，一定要先檢查儀器的精度。

檢查角度精度

必須在一個 10×5 米而且地面堅實平坦的空曠場所內進行檢驗。

如果在檢查時發現測量儀器的偏差超過最大極限。必須把儀器交給博世顧客服務處修理。

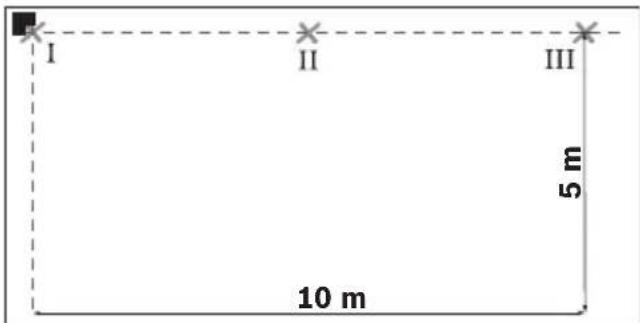

檢查 0 度激光和 90 度激光之間的角度精度。

- 把測量儀器放置在檢驗場所的角落。開動儀器，並調整儀器讓0度激光線沿著測量場所的長邊發射，而90度激光線沿著測量場所的短邊發射。

- 把兩道激光的交叉點畫在地板上（點I）。並且在5米遠處的0度激光中心點打上記號（點II），以及在10米遠處的0度激光中心點打上記號（點 III）。

- 把測量儀器移動到 5 米遠處（勿旋轉儀器），並且讓兩道激光的交叉點和點 II 重疊，而 0 度激光線得穿過點 III。

在 5 米遠處的 90 度激光中心點打上記號（點 IV）。

• 把測量儀器旋轉 90 度，並且讓 0 度激光線的中心點穿越點 IV。 兩道激光的交叉點必須仍然和點 II 重疊。
• 在 5 米遠處的 90 度激光中心點打上記號（點 V）。盡量把這個記號打在點 I 的旁邊。
• 點 V 和點 I 之間的差距 d，便是 0 度激光線和 90 度激光線之間的夾角與九十度角的偏差。

在 2 × 5 米 = 10 米的測量距離，許可的最大偏差值為：

10 米 x ± 0.2 毫米 / 米 = ± 2 毫米。

點 I 和點 V 之間的差距 d 最多不可以超過 2 毫米。

306 | 中文

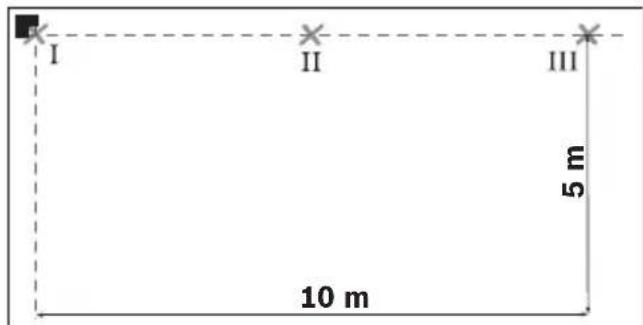

檢查 0 度激光和 45 度激光之間的角度精度

- 把測量儀器放置在檢驗場所的角落。開動儀器，並調整儀器讓0度激光線沿著測量場所的長邊發射，而90度激光線沿著測量場所的短邊發射。

- 把兩道激光的交叉點畫在地板上 （點 I）。並且在 5 米遠處的 0 度激光中心點打上記號（點 II），以及在 10 米遠處的 0 度激光中心點打上記號 （點 III）。

- 把測量儀器移動到 5 米遠處（勿旋轉儀器），並且讓兩道激光的交叉點和點 II 重疊，而 0 度激光線得穿過點 III。

在 5 米遠處的 45 度激光中心點打上記號（點 IV）。

- 將測量儀器旋轉 45 度，讓 0 度激光的中心點穿過點 IV。

兩道激光的交叉點必須仍然和點 II 重疊。

在 5 米遠處的 45 激光中心點打上記號作爲點 V。

- 將測量儀器旋轉 45 度，讓 0 度激光的中心點穿過點 V。

兩道激光的交叉點必須仍然和點 II 重疊。

在 5 米遠處的 45 度激光中心點打上記號作爲點 VI。

I II III VII VI IV V

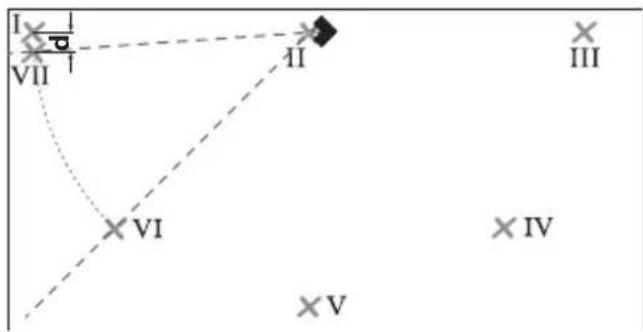

• 將測量儀器旋轉 45 度，讓 0 度激光的中心點穿過點 VI。 兩道激光的交叉點必須仍然和點 II 重疊。
• 在 5 米遠處的 45 度激光中心點打上記號作爲點 VII。盡量把這個記號打在點 I 的旁邊。
• 點 VII 和點 I 之間的差距 d，使是 0 度激光線和 45 度激光線之間的夾角的實際偏差。

在 4 × 5 米 = 20 米的測量距離，許可的最大偏差值為：

20 米 ±0.4 毫米 / 米 ^* = ±8 毫米

點 I 和點 VII 之間的差距 d 最多不可以超過 8 毫米。 * ±0,4 毫米 / 米是由角度精度 ±0,2 毫米 / 米，加上在旋轉時可能發生的偏差 0,2 毫米 / 米所得。

有關操作方式的指點

測量儀器必須平放在地板上，或者以平放的方式固定在地板上。如果未不放好或水平地固定好儀器，儀器的夾角會小于45度或90度。
▶ 記號一定要打在激光束的中心位置。激光束的寬度會隨著距離的遠近而改變。
不可以讓測量儀器站在地面上，然后再使用儀器投射于牆上的激光進行校準。因爲儀器無法自動找平，所以投射在牆上的激光會扭曲。

測量儀器前方的激光交叉點 P，就是用來對齊瓷磚的參考點。轉載角度時必須以這個點為準來轉動測量儀器，參考圖 F。
儀器只能放在干淨的找準片 10 上。如果找準片的表面不平而且沾滿污垢，測量儀無法平貼在找準片上，容易造成誤測。

使用找準片工作（參考插圖 D-E）

借助找準片 10 也能夠將測量儀器不放在不平坦或松軟的地面上。

也可以使用找準片 10 把測量儀器固定在牆壁上。把找準片牢牢地固定在牆面上或斜面上，例如使用一般市面上的螺絲。安裝時得使用水平儀測量，以確保找準片確實地不躺在物表上。

把測量儀器安裝在找準片上使用測量儀器下端的磁鐵4，讓測量儀器吸附在找準片10上。找準片上的線條可以幫助您準確地安裝好儀器。轉載90度或45度角時，得把找準片放在一個參考邊或牆的挑出部位上。根據找準片表面的標示，把儀器安裝在找準片上。

使用激光靶 / 天花板测量片 （參考插圖 A）

在不良的操作狀況和進行遠距離測量時，可以使用激光靶9和天花板測量片14來改善激光的辨識度。

激光靶9上的反射部分，能夠改善激光的辨識度。如果使用激光靶的透明部分，也能夠從激光靶的背面看見激光。

使用天花板测量片 14（附件）也能夠幫助您辨識激光。如同激光靶，它也具備了反射部分和透明部分。

308 | 中文

激光辨識鏡 （附件）

激光辨識鏡會過濾周圍環境的光線。因此激光束的紅光會顯得更亮。

激光辨識鏡不可以充電防護眼鏡。戴上激光辨識鏡之后，可以幫助您辨識激光，它並不能保護您免受激光輻射傷害。
不可以使用激光辨識鏡充當太陽眼鏡，也不可以戴著激光辨識鏡上街。激光辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。

操作範例

檢查直角 （參考插圖 A）

把測量儀器放置在操作場所的角落，並且讓0度激光線和參考線段（例如牆緣）不行。在擺放儀器的位置測量激光和參考線段之間的距離，接著在距離儀器比較遠的地方，再度測量激光和參考線段之間的距離，調整儀器讓兩次的測量距離相同。

下一步，至少要在兩個不同的位置測量 90 度激光和牆壁的距離，如果牆壁到 90 度激光的距離都相同的話，代表兩道牆壁成直角。

貼上 （以正方形方式鋪貼的）基準瓷磚（參考插圖 B）

把測量儀器放置在角落，並且讓0度激光和牆壁平行。把第一片以正方形方式鋪貼的瓷磚，貼在0度激光線和90度激光線的交叉位置上。

貼 （以對角線方式鋪貼的）基準瓷磚（參考插圖 C）

調整測量儀器，讓 45 度激光穿過以對角線方式鋪貼的瓷磚的縫隙。

鋪貼廚房的壁磚 （參考插圖 D）

先測量出第一行瓷磚的高度。借助找準片 10 把測量儀器固定在牆壁上，並且讓 90 度角激光通過第一行瓷磚的下緣。

從邊角開始鋪貼瓷磚 （參考插圖 E）

把測量儀器安裝在放置于邊角上的找準片 10 上。找準片側面的缺口 11 必須套在邊角上。0 度激光必須和牆緣平行，90 度激光的位置便是瓷磚行的底部邊線。

維修和服務

維修和清潔

使用附帶的保護套儲存和攜帶儀器。

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用洗滌劑或溶劑清潔儀器。

務必定期清潔激光出口，清潔時不可以在出口殘留絨毛。

雖然本公司制造的儀器在出廠之前都經過嚴格的品質檢驗，如果儀器仍然發生故障，請將儀器交給博世電動工具公司授權的顧客服務處修理。

查詢和定購備件時，務必提供儀器銘牌上標示的10位數物品代碼。

將儀器送修之前，必須先把儀器放入防護套 12 中。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料：

www.bosch-pt.com

博世顧客咨詢團隊非常樂意為您解答有關購買，使用和設定本公司產品及附件的問題。

台灣

德商美最時貿易股份有限公司

台灣分公司

台北市 10454 林森北路 380 號 9 樓

電話 : [phone]

傳真 : [phone]

客服專線 : 0800 051 051

原廠維修中心

桃園縣蘆竹鄉長興路3段219巷5號

電話 : [phone]

必須以符合環保要求的方式回收再利用損壞的儀器、附件和包裝材料。

蓄電池 / 一般電池 :

不可以把蓄電池 / 一般電池去棄在家庭垃圾、火或水中。收集好蓄電池 / 一般電池，把它們交給資源回收中心，或以符合環保要求的方式處理。

保留修改權。

안전 수칙

팩스 : [phone]/4144

고객지원본부

전화 : [phone]/4681/4682

팩스 : [phone]

E-Mail: [e-mail]

Internet: www.bosch.co.kr

처리
