คู่มือผู้ใช้ GTL 3 Professional BOSCH
กฎระเบียบเพื่อความปลอดภัย

ท่านสามารถใช้เครื่องมือวัดำงานได้อย่าง ปลอดภัย หากได้อ่านข้อมูลเกี่ยวกับ การปฏิบัติงานและข้อมูลเพื่อความ ปลอดภัยทั้งหมดเท่านั้น รวมทั้งต้องปฏิบั ติตามคำแนะนำที่เซียนไว้อย่างเคร่งครัดด้วย อย่ากำให้ ป้ายเตือนที่อยู่บนเครื่องมือวัตนี้ลบเลือน เก็บรักษา คำแนะนำเหล่านี้ไว้ให้ดี
▶ ระวัง การใช้งานผิดประเภท หรือการปรับแต่ง
อุปกรณ์เอง หรือำไปใช้กับงานอย่างอื่น อาจำให้
เกิดอันตรายจากรังสีได้
▶ เครื่องมือวัดนี้มป้ายเตือนเป็นภาษาอังกฤษ
(หมายเลข 2 ในภาพประกอบของเครื่องมือวัด)

อย่าส่องลำแสงเลเซอร์ไปยังคนหรือสัตว์และอย่าจ้องมองลำแสงเลเซอร์ เครื่องมีอวัดนี้ผลิตลำแสงเลเซอร์ระดับ 2 ตามมาตรฐาน IEC 60825-1 รังสื่น้ําสามารถ ทำให้คุนตาบอดได้
▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์เป็นแวนนิ rgภัย แวน
สำหรับมองแสงเลเซอร์ใช้สำหรับมองลำ แสงเลเซอร์ให้เห็น
ชัดเจนขึ้น แต่ไม่ได้-chวยป้องกันรังสี่จากลำ แสงเลเซอร์
▶ อย่าใช้วนสําหรับมองแสงเลเซอร์เป็นแวนกันแคดหรือใส่ขับรถยนต์ แวนสําหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) โดย่างสมบูรณ์ และยังทำให้มองเห็นแสงสีไม่ชัดเจน
▶ การช่อมแซมเครื่องมือวัดควรทำโดยผู้เชี่ยวชาญและใช้อะไหลแท้เท่านั้น ทั้งนี้เพื่อใหม่นโยบายได้ว่าสามารถใช้งานเครื่องมือวัดได้อย่างปลอดภัยเสมอ
▶ อย่าให้เด็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม่มีผู้ควบคุมดูแล เด็กๆ อาจทำให้ผู้อื่นตาบอดโดยไม่ตั้งใจ

ต้องกันเครื่องมือวัดและแผ่นวัดเพดาน 14 ให้ห่างจากเครื่องปรับจังหวะการเต้น ของหัวใจด้วยไฟฟ้า แม่เหล็ก 4 บน ด้านไตของเครื่องมือวัดและแม่เหล็กบน แผ่นวัดเพดานจะสร้างสนามแม่เหล็ก ซึ่ง สามารถทำให้เครื่องปรับจังหวะการเตนของหัวใจด้วยไฟฟ้า ทำงานบกพร่องได้
ต้องกันเครื่องมือวัดและแผ่นวัดเพดาน 14 ให้ห่างจาก สื่อบำข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ ที่ไวดต่อแรงดึงดูดแม่เหล็ก แม่เหล็ก 4 บนด้านไต้ของ เครื่องมือวัดและแม่เหล็กบนแผ่นวัดเพดานสามารถทำ ใน ข้อมูลสูญหายอย่างเรียกลับไม่ได้
ลักษณะหน้าที่
โปรดคลี่หน้าที่พับไว้ซึ่งแสดงภาพประกอบเครื่องมือวัด และคลี่ไว้ตลอดเวลาที่อ่านหนังสือคู่มือการใช้งาน
ประโยชน์การใช้งาน
เครื่องมือวัดนี้ใช้สำหรับกำหนดและตรวจสอบมุมฉาก รวมทั้ง ปรับแนวแผ่นกระเบื้องในมุม 45° และ 90°
ส่วนประกอบผลิตภัณฑ์
ลำดับเลขของส่วนประกอบผลิตภัณฑ์อางถึงส่วนประกอบของ เครื่องมือวัดที่แสดงในหน้าภาพประกอบ
1 ช่องทางออกสำแสงเลเซอร์
2 ป้ายเตือนแสงเลเซอร์
3 ปุ่มเปิด-ปิด
4 แม่เหล็ก
5 หมายเลขเครื่อง
6 罒แบบเตอรี่
7 ตัวล็อคฝาแบตเตอรี่
8 สัญลักษณ์สถานะของแบตเตอรี่
9 แผ่นเป้าหมายเลเซอร์
10 แผนปรับระดับ
11 สวนเว่าในแผนปรับระดับ
12 Generallyใส่เครื่องมือวัด
13 แวนสำหรับมองแสงเลเซอร์*
14 แผนวัดเพดาน*
*อุปกรณ์ประกอบที่แสดงหรือระบุไม่รวมอยู่ในการจัดสง มาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดง อุปกรณ์ประกอบของเรา
ข้อมูลทางเทคนิค
| เลเซอร์กําระดับแผ่นกระเบื้อง | GTL 3Professional |
| หมายเลขสินค้า 3601 K15200 | |
| ย่านการกํางาน (ใช้แผนเป้าหมายเลเซอร์หรือใช้แผนเพดาน) | 20 m.^1) |
| ความแมนย๊าของการวัดมุม | ±0.2 mm./m.^2) |
| อุณหภูมิปฏิบัติงาน | -10°C ... +50°C |
| อุณหภูมิเก็บรักษา | -20°C ... +70°C |
| ความชั้นสัมพัทธ์ สูงสุด | 90% |
| ระดับเลเซอร์ | 2 |
| ชนิดเลเซอร์ | 635 nm, <1 mW |
| C_6 | 1 |
| แบตเตอรี่ | 4 x 1.5 โวลท์ LR6 (AA) |
| ระยะเวลากํางาน | |
| -ใช้เส้นเลเซอร์2เส้น | 18 ชั่วโมง |
| -ใช้เส้นเลเซอร์3เส้น | 12 ชั่วโมง |
| ปิดสวิทช์อัตโนมัติ หลังประมาณ | 30 นาที |
| น้ําหนักตามระเบียบการ-EPTA-Procedure 01/2003 | 0.5 กก. |
| ขนาด | 156 x 102 x 98 mm. |
| ระดับการคุ้มกัน | IP 54 (ป้องกันผุ่นและน้ํากระเด็นเปียก) |
1) ย่านการทำงานอาจลดลงหากมี传统文化แวดล้อมที่ไม่เหมาะสม (ต.ย. เช่น แสงอาทิตย์สองโดยตรง)
2)ความแมนย้ำของการวัดมุมระหว่างเส้นเลเซอร์ 45° และเส้นเลเซอร์ 90° สูงสุดคือ ±0.4 มม./ม.
เครื่องแต่ละเครื่องอาจมีซื้อทางการค้าแตกต่างกัน ดังนั้นกรุณาสังเกตหมายเลขสินค้าบนแผ่นป้ายรุ่นของเครื่องมือวัดของท่าน เครื่องมือวัดนี้มีหมายเลขเครื่อง 5 บนแผ่นป้ายรุ่น
การประกอบ
การใส่/การเปลี่ยนแบตเตอรี่
ขอแนะ^nำให้ใช่แบตเตอรี่แบบอัลคาไลน์เมงกานีสกับเครื่องมือวังดนี้
เมื่อต้องการเปิดฝากแบตเตอรี่ 6 ให้กดบนตัวล้อคฝากแบตเตอรี่ 7 และพับฝากเตอรี่ขึ้น ใส่แบตเตอรี่เข้าไป ขณะใส่ต้องดูให้ขั่วแบตเตอรี่อยู่ในจำ แหน่งที่ถูกต้องตามที่กำหนดไว้ที่ช่องใส่แบตเตอรี่
เมื่อสัญลักษณ์สถานะของแบตเตอรี่ 8 กะพริบขึ้นแสดงว่า แบตเตอรี่อ่อน เมื่อสัญลักษณ์สถานะของแบตเตอรี่กะพริบขึ้น เป็นครั้งแรก เครื่องมือวัดจะยังคงสามารถทำงานได้นาน ประมาณ 2 ซ.ม.
เมื่อสัญลักษณ์สถานะของแบตเตอรี่ 8 ติดขึ้นตลอดเวลา ไม่ สามารถทำการวัดต่อไปได้อิก หลังจากนั้นไม่นานเครื่องมือวัดจะ ปิดสวิทช์โดยอัตโนมัติ เปลี่ยนแบตเตอรี่ทุกกอนพร้อมกันเสมอ โดยใช้แบตเตอรี่ยี่ห้อ เดี่ยวกันทั้งหมดและมีความจุเท่ากันทุกก่อน
▶ เมื่อไม่ใช้งานเป็นเวลานานน ให้นำแบตเตอรี่ออกจาก เครื่องมือวัด หากใส่แบตเตอรี่ทั้งไว้นนานๆ แบตเตอรี่จะเกิด การกัดกรอนและปล่อยประจุไฟฟ้าออกมา
การปฏิบัติงาน
การเริ่มต้นไซ้งาน
▶ ป้องกันไม่ให้เครื่องมือวัดได้รับความชื่นและโดน
แสงแวดตส่องโดยตรง
อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับอุณหภูมิที่เปลี่ยนแปลงมาก ตัวอย่าง เช่น อย่าปล่อยเครื่องไว้ในรถยนต์เป็นเวลานาน ในกรณีที่อุณหภูมิมีการเปลี่ยนแปลงมาก ต้องปล่อยให้เครื่องมือวัดปรับเข้ากับ
อุณหภูมิรอบด้านก่อนใช้เครื่อง faitงาน ในกรณีที่ได้รับ อุณหภูมิที่สูงมาก หรือรับอุณหภูมิที่เปลี่ยนแปลง มาก เครื่องมือวัดอาจมีความแมนยำน้อยลง
หลักเลี่ยงอย่าให้เครื่องมือวัดตกหล่นหรือถูก กระทบอย่างแรง หากเครื่องมือวัดถูกกระทบจากปัจจัย แวดลอมอย่างแรง ท่านควรตรวจสอบความแม่นยำของ เครื่องมือวัดทุกครั้งก่อนทำงานของทานต่อไป (ดู "ความแม่นยำของการวัดมุม" หน้า 323)
การเปิดและปิดเครื่อง
เปิดเครื่องมือวัดทำงานโดยกดปุ่มเปิด-ปิด 3 สั้นๆ หนึ่งครั้ง ทันที่ที่เปิดสวิทซ์ เครื่องมือวัดจะฉายเส้นเลเซอร์สามเส้น 0°, 45° และ 90° จากช่องทางออกสำแสงเลเซอร์ 1 นอกจากนี้สัญลักษณ์สถานะของแบตเตอรี่ 8 จะติดขึ้นนาน 3 วินาที
▶ อย่าส่องลําแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่า จ้องมองลําแสงเลเซอร์แม่จะอยู่ในระยะไกล เมื่อกดบุ่มเปิด-ปิด 3 เป็นครั้งที่สอง เครื่องมือวัดจะสลับจาก การทำงานแบบ 3-เส้น มาเป็นการทำงานแบบ 2-เส้น: เฉพาะ เส้นเลเซอร์ 0° และ 90° จะถูกฉายออกมา
ปิดเครื่องมือวัดโดยกดปุ่มเปิด-ปิด 3 เป็นครั้งที่สาม
การยกเลิกการปิดอัตโนมัติ
เครื่องมือวัดจะปิดสวิทซ์โดยอัตโนมัติหลังใช้งานไป 30 นาที เมื่อต้องการยกเลิกการปิดสวิทซ์โดยอัตโนมัติ ในขณะที่ท่านเปิด สวิทซ์เครื่องมือวัดให้กดปุ่มเปิด-ปิด 3 นาน 3 วินาที เมื่อการปิด สวิทซ์โดยอัตโนมัติถูกยกเลิก หลังเปิดสวิทซ์เส้นเลเซอร์จะ กะพริบชื่นสั่นๆ เพื่อยืนยันการยกเลิก
▶ อย่าเปิดเครื่องมือวัดทั้งไว้โดยไม่ควบคุมดูแล และให้ ปิดเครื่องมือวัดหลังใช้งาน สำแสงเลเซอร์อาจทำให้ บุคคลอื่นตาพร่ได้
เมื่อต้องการเรียกใช้งานการปิดสวิทซ์โดยอัตโนมัติ ให้ปิดสวิทซ์ เครื่องมือวัดและปิดสวิทซ์อีกครั้งโดยกดปุ่มเปิด-ปิด 3 สั้นๆ หลัง ปิดสวิทซ์เสนเลเซอร์จะไม่กะพริบ
ความแม่นยำของการวัดมุม
ผลกระทบต่อความแม่นย้ำ
อุณหภูมิรอบด้านมีผลต่อความแม่นยํามากที่สุด โดยเฉพาะ อย่างยิงความแตกต่างของอุณหภูมิจากพื้นขึ้นไปที่ระดับสูงกว่า สามารถเบี่ยงเบนสำแสงเลเซอร์ได้
ดังนั้นให้วางเครื่องมือวัดไว้ไกลพื้นผวงานให้มากที่สุด และยืด เครื่องโดยให้ด้านไต้ชนานกับพื้นผวงานให้มากที่สุด
นอกจากผลกระทบจากภายนอกแล้ว ผลกระทบโดยเฉพาะต่อ ตัวเครื่อง (เช่น ถูกกระทกอย่างแรงหรือตกพื้น) สามารถทำให้ เกิดความเบี่ยงเบนได้ ดังนั้นต้องตรวจสอบความแม่น你以为ของ เครื่องมือวัดทุกครั้งก่อนเริ่มทำงาน
การตรวจสอบความแม่นย้ำของการวัดมุม
สำหรับการตรวจสอบนี้ ต้องใช้พื้นผิววางเปล่าประมาณ 10 x 5 ม. บนพื้นที่เรียบและมั่นคง
หากเครื่องมือวัดมีความเปี่ยงเบนมากกว่าความเปี่ยงเบนสูงสุด ในขณะทำการทดสอบครั้งใดครั้งหนึ่ง กรุณาสงเครื่องใหญ่ บริการหลังการขาย บอช ซ่อมแซม

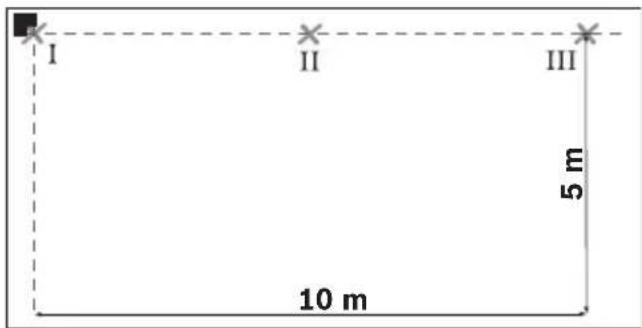

การตรวจสอบความแม่นยำของการวัดมุมระหว่างเส้น เลเซอร์ 0° และ 90°
- วางเครื่องมือวัดไว้ที่มุมใดมุมหนึ่งของพื้นผิววัด เปิดสวิทซ์ เครื่องมือวัดและปรับแนวเครื่องในลักษณะให้เส้นเลเซอร์ 0° วิ่งเทียบไปตามด้านยาวของพื้นผิววัด และให้เส้นเลเซอร์ 90° วิ่งเทียบไปตามด้านสั้นของพื้นผิววัด

- ทำเครื่องหมายที่จุดตัดของเส้นเลเซอร์บนพื้น (จุดⅠ) ทำ เครื่องหมายที่จุดกลางของเส้นเลเซอร์ 0° ที่ระยะห่าง 5 ม. (จุด II) และที่ระยะห่าง 10 ม. (จุด III) ด้วยเช่นกัน

- วางเครื่องมือวัด (โดยไม่หมุนเครื่อง) ที่ระยะห่าง 5 ม. ใน ลักษณะเหตุดตัดของเส้นเลเซอร์อยูบนจุดที่ทำเครื่องหมาย ไว้แล้ว II และให้เส้นเลเซอร์ 0° วิ่งผ่านจุด III ทำเครื่องหมายที่จุดกลางของเส้นเลเซอร์ 90° ที่ระยะห่าง 5 ม. (จุด IV)

- หมุนเครื่องมือวัดไป 90° ในลักษณะให้จุดกลางของเส้น
เลเซอร์ 0° วิ่งผ่านจุด IV
จุดตัดของเส้นเลเซอร์ยังต้องอยู่บนจุด II
-ทำเครื่องหมายที่จุดกลางของเส้นเลขอร์ 90° ที่ระยะ ห่าง 5 ม. เป็นจุด V ให้ไกลที่สุดข้างฯ จุด I
ความต่าง d ของจุดทั้งสอง V และ I แสดงความเบี่ยงเบน ของเส้นเลเซอร 0° และเส้นเลเซอร 90° จากมุมฉาก
ที่ความยาววัด 2 × 5 ม. = 10 ม. ความเปี่ยงเบนสูงสุดที่อนุญาต คือ:
10 ม. x ± 0.2 มม./ม. = ± 2 มม. ดังนั้นความทางสูงสุด d ระหว่างจุด I และ V ต้องมีค่าเทากับ 2 มม. หรือน้อยกว่า
การตรวจสอบความแม่นยำของการวัดมุมระหว่างเส้น เลขอร์ 0° และ 45°
- วางเครื่องมือวัดไว้ที่มุมใดมุมหนึ่งของพื้นผิววัด เปิดสวิทธิ เครื่องมือวัดและปรับแนวเครื่องในลักษณะให้เส้นเลเซอร์ 0° วิ่งเทียบไปตามด้านยาวของพื้นผิววัด และให้เส้นเลเซอร์ 90° วิ่งเทียบไปตามด้านสั้นของพื้นผิววัด

- ทำเครื่องหมายที่จุดตัดของเส้นเลเซอร์บนพื้น (จุดⅠ) ทำ เครื่องหมายที่จุดกลางของเส้นเลเซอร์ 0° ที่ระยะห่าง 5 ม. (จุด II) และที่ระยะห่าง 10 ม. (จุด III) ด้วยเช่นกัน

- วางเครื่องมือวัด (โดยไม่หมุนเครื่อง) ที่ระยะห่าง 5 ม. ใน ลักษณะให้จุดตัดของเส้นเลเซอรอยูบนจุดที่ทำเครื่องหมาย ไว้แล้ว II และให้เส้นเลเซอร์ 0°วิ่งผ่านจุด III ทำเครื่องหมายที่เส้นเลเซอร์ 45° ที่ระยะห่าง 5 ม. (จุด IV)
- หมุนเครื่องมือวัดไป 45° ในลักษณะให้จุดกลางของเสน
เลเซอร์ 0° วิ่งผ่านจุด IV
จุดตัดของเส้นเลเซอร์ยังตองอยูบนจุด II
ทำเครื่องหมายที่เส้นเลเซอร์ 45° ที่ระยะห่าง 5 ม. เป็นจุด V

- หมุนเครื่องมือวัดไป 45° ในลักษณะให้จุดกลางของเส้น
เลเซอร์ 0°วิ่งผ่านจุด V
จุดตัดของเส้นเลเซอร์ยังตองอยู่บนจุด II
ทำเครื่องหมายที่เส้นเลเซอร์ 45° ที่ระยะห่าง 5 ม. เป็นจุด VI
เลเซอร์ 0°วิ่งผ่านจุด VI
จุดตัดของเส้นเลเซอร์ยังตองอยูบนจุด II - ทำเครื่องหมายที่จุดกลางของเส้นเลเซอร์ 45° ที่ระยะห่าง 5 ม. เป็นจุด VII ให้ใกล้ที่สุดข้างฯ จุด I
- ความต่าง d ของจุดทั้งสอง VII และ I แสดงความ เปี่ยงเบนของเส้นเลเซอร์ 0° และเส้นเลเซอร์ 45°
ที่ความยาวรัด 4 × 5 ม. = 20 ม. ความเบี่ยงเบนสูงสุดที่อนุญาต คือ:
20 ม. × ± 0.4 มม./ม.* = ± 8 มม.
ดังนั้นความทางสูงสุด d ระหว่างจุด I และ VII ต้องมีคาเทากับ 8 มม. หรือนอยกว่า
* ค่า ±0.4 มม./ม. เป็นผลจากความแม่นยำของการวัด
มุม ±0.2 มม./ม. バックความไม่แน่นอนที่อาจเกิดขึ้นได้ขณะหมุน 0.2 มม./ม.
ข้อแนะนำในการทำงาน
▶ วางเครื่องมือวัดราบบนพื้นหรือยืดเครื่องราบบนผนัง
เสมอ ในกรณีที่วางหรือยืดไม่ราบเรียบ มุมจะเล็กกว่า
45° และ 90°
▶ทำเครื่องหมายตรงกลางเส้นเลเซอร์เสมอ ความกว้างของเส้นเลเซอร์เปลี่ยนไปตามระยะทาง
▶ เมื่อเครื่องมือวัดตั้งอยู่บนพื้น อย่าฉายเส้นเลเซอร์
ไปยังผนังเพื่อบรับแนวอย่างเด็ดขาด เครื่องมือวัดไม่ทำ
ระดับโดยอัตโนมัติ ดังนั้นเส้นบนผนังจะผิดเพียน
▶ จุดต่างอิงสำหรับการปรับแนวของแผ่นกระเบื้องคือ
จุดตัด P ของเส้นเลเซอร์ที่อยู่หน้าเครื่องมือวัด
พอดี เมื่อต้องการทำรอยเส้นมุม ต้องหมุนเครื่องมือ
วัดที่จุดตัดนี้ ดูภาพประกอบ F
▶ วางเครื่องมือวัดบนแผ่นปรับระดับที่สะอาด
10 เท่านั้น หากแผ่นปรับระดับมีพื้นผิวที่สกปกครองและไม่
เสมอกัน จะไม่สามารถตั้งเครื่องมือวัดให้ราบเรียบ
ได้ และจะทำให้ได้ผลการวัดที่ผิดพลาด
การทำงานกับแผ่นปรับระดับ (ดูภาพประกอบ D-E)
เมื่อใช่แผ่นปรับระดับ 10 ทานสามารถวางเครื่องมือวัตราบบน พื้นที่ไม่เสมอกันหรือไม่ม่นคงใด
แผ่นปรับระดับ 10 สามารถใช้เป็นที่เขวนเครื่องมือวัดบนผนังได้ด้วย ยึดแผ่นปรับระดับบนผนังหรือพื้นผิวลาดเอี่ยงไม่ให้สื่นหลุด โดยใช้สกรู (ที่ Whำหน่ายทั่วไป) เป็นต้น วางแผนปรับระดับไหวาบบนพื้นผิวโดยใช้ระดับน้ําช่วย
การวางเครื่องมือวัดบนแผ่นปรับระดับ: จับเครื่องมือวัดโดย ให้แม่เหล็ก 4 บนด้านไต้วางลงบนแผ่นปรับระดับ 10 เสนตาราง ที่อยู่ด้านบนของแผ่นปรับระดับช่วยให้วางเครื่องมือวัดได้อย่าง เที่ยงตรง เมื่อต้องการทำรอยเส้นมุม 90 หรือ 45° ไหววางแผน ปรับระดับที่ขอบอ้างอิงหรือส่วนยื่นจากฝนัง และวางเครื่องมือว ดดังแลดงไว้ที่ด้านบนของแผ่นปรับระดับ
การทำงานกับแผ่นเป้าหมายเลเซอร์/แผ่นวัดเพดาน (ดูภาพประกอบ A)
แผ่นเป้าหมายเลเซอร์ 9 หรือแผ่นวัดเพดาน 14 ช่วยให้มองเห็น สำแสงเลเซอร์ได้ดิยิ่งขึ้นในสภาวะที่ไม่เหมาะสมและในระยะ ทางไกลฯ
สวนสะท้อนกลับของแผนเป้าหมายเลเซอร์ 9 ช่วยใหม่มองเห็น เส้นเลเซอร์ได้ดียิ่งขึ้น เนื่องจากมีส่วนโปร่งใส จึงสามารถ มองเห็นเส้นเลเซอร์จากทางด้านหลังของแผนเป้าหมายเลเซอร์ ไต้ดวย
แผ่นวัดเพดาน 14 (อุปกรณ์ประกอบ) ใช้สำหรับแสดงเส้นเลเซอร์ ได้ด้วย แผ่นนี้มีลักษณะเหมือนกับแผ่นเป้าหมายเลเซอร์ คือมี สวนสะทอนกลับและส่วนโปร่งใส
แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ)
แวนสำหรับมองแสงเลเซอร์ช่วยกรองแสงสว่างรอบด้านออกไป ทำให้ตามองเห็นแสงสีแดงของเลเซอร์ได้ชัดเจนขึ้น
▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์เป็นแวนนิ rgภัย แวนสำหรับมองแสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้เห็นชัดเจนขึ้นแต่ไม่ได้ช่วยป้องกันรังสี่จากลำแสงเลเซอร์
▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์เป็นแวนกันแคดหรือใส่ขับรถยนต์ แวนสำหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสียอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังทำให้มองเห็นแสงสีไม่ชัดเจน
ตัวอย่างการปฏิบัติงาน
การตรวจสอบมุมฉาก (ดูภาพประกอบ A)
วางเครื่องมือวัดไว้ที่มุมใดมุมหนึ่งของห้อง และวางเครื่องใน ลักษณะให้เส้นเลเซอร์ 0° วิ่งขนาดนไปกับเส้น อาจอิง (ต.ย. เช่น ผนัง) วัดระยะห่างระหว่างเส้นเลเซอร์และเส้น อาจอิงที่เครื่องมือวัดพอตีและที่ระยะห่างที่สุดที่เป็นไปได้จาก เครื่องมือวัด ปรับแนวเครื่องมือวัดในลักษณะให้ระยะห่างทั้งสอง มีค่าเท่ากัน
จากนั้นไหวัตระยะห่างระหว่างเส้นเลเซอร์ 90° และผนังที่ tainแหน่งต่างๆ กัน อย่างน้อยสองจุด หากระยะเวลาไปยังเส้น เลเซอร์ 90° มีค่าเทากัน แสดงว่าผนังตั้งเป็นมุมฉอก
การปูแผ่นกระเบื้องสี่เหลี่ยม (ดูภาพประกอบ B)
วางเครื่องมือวัดไว้ที่มุมไดมุมหนึ่งในลักษณะไหลせเลเซอร 0° วิ่งชนานกับผนังหนึ่งด้าน บุกระเบื้องสี่เหลี่ยมแผ่นแรกที่ จุดตัดของเสนเลเซอร 0° และ 90°
การปูแบบทแยงมุม (ดูภาพประกอบ C)
วางเครื่องมือวัดในลักษณะให้เส้นเลเซอร์ 45° ГОรอยตรงรองต่อแบบทแข่งมุมระหว่างแผนกระเบื้อง
การปุ่นแผ่นกระเบื้อไนห้องครัวเล็ก (ดูภาพประกอบ D)
ในชั้นแรก ให้กำหนดความสูงของแถวแรกของแผนกระเบื้อง ยึด เครื่องมือวัดกับแผ่นปรับระดับ 10 ในแนวดิ่งบนผนังในลักษณะ ให้เสนอเลเซอร์ 90° ทำรอยขอบลางของแถวแรกของแผนกระเบื้อง
การปุจากขอบ (ดูภาพประกอบ E)
วางเครื่องมือวัดบนแผนปรับระดับ 10 ที่ขอบในลักษณะให้ สวนเวาดานของ 11 ของแผนปรับระดับอยู่ตรงขอบพอดี เส่น เลเซอร์ 0° ควรวิ่งขนานกับขอบหนึ่งด้าน ตอนนี้เสนเลเซอร์ 90° ทำรอยแถวลางของแผนกระเบื้อง
การปํารุงรักษาและการบริการ
การปํารุงรักษาและการ Tieความสะอาด
เก็บรักษาและขนย้ายเครื่องมือวัดเฉพาะเมื่อบรรจุอยู่ภายใน กระเป๋าใส่เครื่องมือวัดที่จัดมาให้เท่านั้น
รักษาเครื่องมือวัดให้สะอาดตลอดเวลา
อย่าฉุมเครื่องมือวัดลงในน้ําหรือของเหลวอื่นๆ
เช็ดสิ่งสกปกครองด้วยผ่านุ่มที่เปียกหมวดฯ ห้ามใชสารทำความสะอาดหรือสารละลายใดฯ
ทำความสะอาดพื้นผิวตรงช่องทางออกลำ แสงเลเซอร์เป็นประจำ และเอาใจใส่อย่าให้ชุยผาติด
เครื่องมือวัดนี้ผ่านกรรมวิธีการผลิตและตรวจสอบอย่างละเอียด ถึง้วนมาแล้ว ถึงกระนั้น หากเครื่องเกิดขัดของ ต้องสงเครื่องให้ ศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือ ไฟฟ้า บอช ซ่อมแซม
เมื่อต้องการสอบถามและสั่งซื้ออะไหล กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผ่นป้ายรุ่นของเครื่องมือวัดทุกครั้ง
ในกรณีช่อมแซม ให้สงเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่ เครื่องมือวัด 12
การบริการหลังการขายและการให้คำแนะนำลูกค้า
ศูนย์บริการหลังการขายของเวียนดีตอบคำถามของท่านที่ เกี่ยวกับการป้ารุงรักษาและการซ่อมแซมผลิตภัณฑ์รวมทั้งเรื่อง อะไหล่ ภาพขยายและข้อมูลเกี่ยวกับอะไรหล่ กรุณาดูใน:
www.bosch-pt.com
แผนกให้คำปรึกษาลูกค้าของเราพร้อมให้คำแนะ^nำที่ดีที่สุด แก่ทานในเรื่องการซื้อผลิตภัณฑ์ การใช้งานและการปรับแต่ง ผลิตภัณฑ์และอุปกรณ์ประกอบต่างๆ
ในกรณีประกัน ช่อมแซม หรือซื้อซื้นส่วนมาเปลี่ยน กรุณาติดต่อผู้ขายที่ได้รับแต่งตั้งเท่านั้น
ประเทศไทย
สำนักงาน
บริษัท โรงเบิร์ต บ่อช ฉ้ํากัด ชั้น 11 ตึกลิเบอร์ดี สแควร์
287 ถนนสีลม
กรุงเทพฯ 10500
โทรศัพท์ +66 (0)2 / 6 31 18 79 - 18 88 (10หมายเลข)
โทรสาร +66 (0)2 / 2 38 47 83
ตู้ไปรษณีย์
บริษัท โรเบิร์ต บัoch ฉำกัด
แผนกเครื่องมือไฟฟ้า
ตู้ปณ. 20 54
กรุงเทพฯ 10501
ประเทศไทย
ศูนย์บริการซ่อมและฝึกอบรม
ศูนย์บริการซอมและฝึกอบรมบอช
2869-2869/1 ซอยบานกลวย
ถนนพระรามที่ 4 (ใกล้ทางรถไฟสายปากน้ำเก่า)
พระขนง
กรุงเทพฯ 10110
ประเทศไทย
โทรศัพท์ +66 (0)2 / 6 71 78 00 -4
โทรศัมกร +66 (0)2 / 2 49 42 96
โทรสาร +66 (0)2 / 249 5299
การกำจัดขยะ
เครื่องมือวัด ุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภท วัสดุเพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพแวดล้อม
แพ็คแบตเตอร์/แบตเตอรี่:
อย่าทั้งแพ็คแบตเตอรี่/แบตเตอรี่ลงในขยะบ้าน โยนลงน้ำ หรือ โยนเข้ากองไฟ ต้องเก็บรวบรวมแพ็คแบตเตอรี่/แบตเตอรี่ และ^nำ เข้าสู่กระบวนการ^nำกลับมาใช้ใหม่ หรือ^nำไปกำจัดในลักษณะที่ ไม่กำหนดลายสภาพแวดล้อม
ขอสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า
