GLL 2-15 G Professional - ปากกาเลเซอร์ BOSCH - คู่มือผู้ใช้ฟรี

ประเภทผลิตภัณฑ์	เลเซอร์พอยเตอร์ (ระดับเส้น)
ยี่ห้อ	Bosch
รุ่น	GLL 2-15 G Professional
ขนาด (ไม่มีขาตั้ง)	126 × 63 × 115 มม.
ขนาด (พร้อมขาตั้ง LB 10)	145 × 63 × 134 มม.
น้ำหนัก (ตาม EPTA)	0.57 กก.
แหล่งจ่ายไฟ	4 ก้อนแบตเตอรี่ 1.5 V LR6 (AA)
ระยะทำงาน	15 ม.
ความแม่นยำในการปรับระดับ	±0.3 มม./ม.
ช่วงการปรับระดับอัตโนมัติ	±4°
ระยะเวลาในการปรับระดับ	< 4 วินาที
คลาสเลเซอร์	2
ประเภทเลเซอร์	500–540 นาโนเมตร, < 10 มิลลิวัตต์
ระดับการป้องกัน	IP64
เกลียวขาตั้งกล้อง	1/4"
อุณหภูมิในการทำงาน	-10 °C ถึง +50 °C
อุณหภูมิในการจัดเก็บ	-20 °C ถึง +70 °C
ฟังก์ชันหลัก	เส้นแนวนอนและแนวตั้ง, ปรับระดับอัตโนมัติ, โหมดเอียง, ปิดอัตโนมัติหลังจาก 120 นาที
การบำรุงรักษาและทำความสะอาด	ผ้านุ่มชุบน้ำหมาด, ห้ามใช้ตัวทำละลาย
ความปลอดภัย	ลำแสงเลเซอร์คลาส 2, ห้ามมองตรง
อุปกรณ์เสริมที่เข้ากันได้	ขาตั้ง LB 10, เสายืดไสลด์ BT 350, ขาตั้งอเนกประสงค์ BM 1, ขาตั้งหมุน RM 10, แว่นตาสำหรับเลเซอร์, เป้าเลเซอร์, กระเป๋าใส่ป้องกัน

คำถามที่พบบ่อย - GLL 2-15 G Professional BOSCH

วิธีการเปิดเครื่อง?

เลื่อนสวิตช์เปิด/ปิด (4) ไปที่ตำแหน่ง On เครื่องจะปล่อยลำแสงเลเซอร์ หากต้องการปิด ให้เลื่อนไปที่ตำแหน่ง Off

จะทำอย่างไรถ้าเส้นเลเซอร์กระพริบเร็ว?

การกระพริบเร็วบ่งบอกว่าเครื่องไม่ได้อยู่ในระดับ (เอียง > 4°) หรืออยู่ในโหมดเอียง วางเครื่องบนพื้นผิวแนวนอนที่มั่นคงเพื่อเปิดใช้งาน การปรับระดับอัตโนมัติ

วิธีการเปลี่ยนแบตเตอรี่?

กดที่ล็อค (6) เพื่อเปิดฝาช่องแบตเตอรี่ (7) ใส่แบตเตอรี่ 4 ก้อน 1.5 V LR6 (AA) โดยให้ตรงตามขั้วที่ระบุ ควรเปลี่ยนแบตเตอรี่ทั้งหมดพร้อมกันเสมอ

ระยะทำงานสูงสุดเท่าไร?

ระยะทำงานคือ 15 ม. อาจลดลงในสภาพที่ไม่เอื้ออำนวย เช่น กลางแดดจัด

วิธีการใช้ขาตั้ง LB 10?

ขันเครื่องเข้ากับขาตั้ง (10) ผ่านเกลียว 1/4" ขาตั้งสามารถยึดกับไม้ (ด้วยสกรู), พื้นผิวแม่เหล็ก (ด้วยแม่เหล็ก) หรือกับชายคาด้วยที่หนีบเพดาน (14) ปรับตำแหน่งคร่าว ๆ ก่อนเปิดเครื่อง

ไฟแสดงแบตเตอรี่หมายถึงอะไร?

ไฟแสดง (2) บ่งบอกระดับแบตเตอรี่ กระพริบตลอดเวลา = แบตเตอรี่ใกล้หมด เส้นเลเซอร์จะกระพริบ 5 วินาทีทุก 5 นาที เมื่อแบตเตอรี่หมด เครื่องจะปิดหลังจากกระพริบครั้งสุดท้าย

วิธีการตรวจสอบความแม่นยำของเครื่อง?

ทำการตรวจสอบตามที่อธิบายในคู่มือ: ตรวจสอบความแม่นยำของความสูงและการปรับระดับของเส้นแนวนอนและแนวตั้ง ที่ระยะ 10 ม. ค่าเบี่ยงเบนที่ยอมรับได้คือ ±3 มม. หากเกิน ให้ติดต่อฝ่ายบริการหลังการขายของ Bosch

สามารถใช้เครื่องภายนอกอาคารได้หรือไม่?

ใช่ เครื่องออกแบบมาให้ใช้ทั้งในและนอกอาคาร ป้องกันความชื้นและอย่าให้โดนแดดโดยตรง ระยะทำงานอาจลดลงเมื่อใช้ภายนอก

จะทำอย่างไรถ้าเครื่องมีอุณหภูมิเกิน 50 °C?

เครื่องจะปิดอัตโนมัติเพื่อป้องกันไดโอดเลเซอร์ เมื่อเย็นลงแล้ว สามารถเปิดใช้งานได้ตามปกติ

วิธีการเปิดหรือปิดฟังก์ชันปิดอัตโนมัติ?

หากต้องการปิด ให้กดปุ่มโหมดการทำงาน (3) ค้างไว้อย่างน้อย 3 วินาที (เส้นเลเซอร์จะกระพริบ) หากต้องการเปิดใช้งานอีกครั้ง ให้ปิดแล้วเปิดเครื่องใหม่ หมายเหตุ: ที่อุณหภูมิ >45 °C ไม่สามารถปิดฟังก์ชันนี้ได้

คู่มือผู้ใช้ GLL 2-15 G Professional BOSCH

th หนังสิ่งคู่มือการใช้งานฉบับ

الله

กฎระเบียบเพื่อความปลอดภัย

ส่งเครื่องมือวัดไห้ช่างผู้เชี่ยวชาญตรวจสอบ ซ่อมและใช้อไหล่เปลี่ยนของแท่เท่านั้น หาก ไม่ใช้เครื่องมือวัดตามคําแนะนําเหล่านี้ ระบบป้องกันเบ็ดเสร็จในเครื่องมือวัดอาจได้ รับผลกระทบ อยากำไฟป้ายเตือนที่อยุ่บนเครื่องมือวัดนี้ลับ เลือน เก็บรักษาคำแนะนำเหล่านี้ไว้ใต้ และหากเครื่องมือวัดนี้ถูกสงต่อไปยังผู้อื่น ไหส่งมอบคำแนะナーเหล่านี้ไปด้วย

▶ ข้อควรระวัง - การใช้อุปกรณ์ทำงานหรืออบกรณ์ปรับเปลี่ยนอื่นๆ นอกเหนือไปจากที่ระบุไว้ในพื้นี้ หรือการใช้วิธีการอื่นๆ อาจบำไปสู่การสัมผัสกับรังสื้อันตรายได้
▶ เครื่องมีอวัตนี้จัดส่งมาพร้อมบ้ายเตือนแสงเลเซอร์ (แสดงในหน้าภาพประกอบของเครื่องมีอวัด)
▶ หากข้อความของบ้ายเดือนแสงเลเซอร์ไม่ได้เป็นภาษา ของท่าน ให้ติดสติกเกอร์ที่จัดส่งมาที่พิมพ์เป็นภาษา ของท่านทับลงบนข้อความกล่อนใช้งานครั้งแรก

อย่าเล้งลำแสงเลเซอร์ไปยังคุนหรือสัตว์ และ ตัวท่านเองอย่าง Dogของเมืองเข้าในลําแสงเลเซอร์ โดยตรงหรือลำแสงเลเซอร์สะทอน การกระ กําดังกล่าวอาจกําไหคนตาพร า กําไห้เกิด อุบัติเหตุ หรือกําไห้ดวงตาเสียหายได้

▶ าแสงเลเซอรเชาตา ตองปิดตาและหั้นศีระ都没有จาก ลําแสงในหันที่
▶ อย่าทำการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์
▶ อาฟ้าวันสําหรับมองแสงเลเซอร์ (อุปกรณเสริม) เป็น แวนนิรภัย วันสําหรับมองแสงเลเซอร์ใช้สําหรับมอง สําแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกัน รังสีเลเซอร์
อย่าใช้วน้ําหรับมองแสงเลเซอร์ (อุปกรณเสริม) เป็น แวนกันแดดหรือไส่ขับรถยนต์แวนสําหรับมองแสง เลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลด (UV) ได้ อย่างสมบูรณ และยังลดความสามารถในการมองเห็นลี่
▶ ส่งเครื่องมือวัดให Wh่างผู้เขียวชาญตราจ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น ทั้งนี้เพื่อใหม่ใจได้ว่าจะสามารถใช้งานเครื่องมือ วัดได้อย่างปลอดภัยเสมอ
▶ อย่าไห้เด็กโชี้เครื่องมีอวัดด้วยเลเซอร์โดยไม่ควบคุม ดูแล เด็กๆ อาจกําไห้บุคคลอื่นหรือตนเองตาพร่ layoutไม่ ตั้งใจ
▶ อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสี่ยงต่อการ ระเบิด ซึ่งเบ็นที่มีของเหลว แก้ซ หรือผุ่นที่ติดไฟได้

ในเครื่องมือวัดสามารถเกิดประกายไฟชั่งอาจจุดผุ่นละออง หรือประเทศไทยให้ติดไฟได้

ต้องกันอุปกรณ์ประกอบที่มีคุณสมบัติเบ็นแม่ เหล็กให้หางจากวัตถุปลูกล่ายในรางกายและ อุปกรณทางการแพทย์อื่นๆ เครื่องปรับจังหวะ การเดนของห้าใจด้วยไฟฟ้าหรือยื้มอินชูลิน แม่เหล็กของอุปกรณประกอบจะสร้างสนามแม่ เหล็กซึ่งสามารถกําให้วัตถุปลูกถ่ายในรางกาย และอุปกรณทางการแพทย์อื่นๆ กำหนดปกครอง ใด

ต้องกันอปกรณ์ประกอบที่มีคุณสมบัติเป็นแม่เหล็กให้ ห่างจากสื่อนําข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและ อุปกรณ์ที่ไวต่อแรงดึงดูดแม่เหล็ก แม่เหล็กของอุปกรณ์ ประกอบสามารถเก้าให้ขอมูลลูญหายอย่างเรียกลับไม่ได้

รายละเอียดผลิตภัณฑ์และข้อมูล จำเพาะ

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือวัตนี้ใช้สำหรับกำหนดและตรวจสอบเส้นแนวนอน และแนวตั้ง

เครื่องมือวัตนี้เหมาะสมำหรับใช้งานทั้งภายในและภายนอก อาคาร

ผลิตภัณฑ์นี้เป็นผลิตภัณฑ์เครื่องใช้เลเซอร์ตามมาตรฐาน EN 50689

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือ วัดที่แสดงในหน้าภาพประกอบ

(1) ช่องทางออกลำแสงเลเซอร์
(2)ไฟแสดงสถานะแบตเตอรี่
(3) ปุ่มสำหรับรูปแบบการทำงานของเลเซอร์
(4) ลวิทช์เปิด-ปิด
(5) ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4"
(6) ตัวล้อคผาช่องใส่แบตเตอรี่

(7) ผาช่องไล่แบตเตอรี่

(8) บ้ายเตือนแสงเลเซอร์

(9) หมายเลขเครื่อง

(10) ฐานจับเครื่อง (LB 10)

(11) สกรู 1/4" ของฐานจับเครื่อง

(12) แม่เหล็ก

(13) รูสกรุของฐานจับเครื่อง

(14) แล้วเพดาน (DK 10) ^a)

(15) ชาตั้งแบบสามขา (BT 150) ^a)

(16) เสาแบบยิดสไลด์ได้ (BT 350) ^a)

(17) ด้ามจับอนกประสงค์ (BM 1) ^a)

214|ไทย

(18) ฐานยัดหมุน (RM 10) ^a)
(19) แว่นสำหรับมองแสงเลเซอร์ ^a)
(20) แผ่นเป้าหมายเลเซอร์a)
(21) กระเป๋าใส่เครื่องมือวัด ^a)

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดสงมาตรฐาน กรุณาดูอุปกรณ์ประกอบหั้งหมดในรายการแสดงอุปกรณ์ประ กอบของเรา

ข้อมูลทางเทคนิค

เลเซอร์แบบเส้น	GLL 2-15 G
หมายเลขลินค้า	3601 K63 W..
ย่านการกํางานA)	15 ม.
ความแม่นยําในการปรับระดับB)C)	± 0.3 mm./ม.
ย่านการกําระดับอัตโนมัติ	± 4^
ระยะเวลากําระดับ	< 4 วินาที
อุณหภูมิใช้งาน	-10^ ... +50^
อุณหภูมิเก็บรักษา	-20^ ... +70^
ความสูงใช้งานเหนือระดับอางอิง สูงสุด	2000 ม.
ความชื่นสัมพัทธ์ สูงสุด	90 %
ระดับมลพิษตามIEC 61010-1	2D)
ระดับเลเซอร์	2
ชนิดเลเซอร์	500–540 nm, < 10 mW
C_6	10
การบานออกของลําแสง	50 × 10 mrad (มุมเต็ม)
ช่องประกอบของชาตั้งแบบสามขา	1/4"
แบตเตอรี่	4 × 1.5 โวลท์ LR6 (AA)
น้ําหนักตามระเบียบการEPTA-Procedure01:2014	0.57 กก.
ขนาด (ความสามารถ × ความกว้าง × ความลูง)
– ไม่มีฐานจับเครื่อง	126 × 63 × 115 มม.
– มีฐานจับเครื่อง LB 10	145 × 63 × 134 มม.

เลเซอร์แบบเส้น	GLL 2-15 G
ระดับการคุ้มกัน	IP64

A) ย่านการทำงานอาจลดลงหากมีสภาพแวดลอมที่ไม่เหมาะสม (ต.ย. เช่น แสงอาทิตย์ส่องโดยตรง)
B) 20-25 °C
C) ค่าที่ระบุเป็นค่าที่กําหนดตามสภาพแวดล้อมปกติ (เช่น ไม่มี การสั่งสะเทือน ปราคจากหมอกควัน ในโดนแสงแตดโดยตรง) ความผันผวนของอุณหภูมิที่มากเกินไปอาจส่งผลให้เกิดความเบี่ยง เวนต่อความแมนย่ำใด
D) เกิดขึ้นเฉพาะลพิษที่ไม่น่าไฟฟ้า ยกเว้นบางครั้งนําไฟฟ้าได้ ชั่วคราวที่มีสาเหตุจากการกลุ่นตัวที่ใดคาดว่าจะเกิดขึ้น

สำหรับการระบุเครื่องมือวัดของท่านอย่างชัดเจน กรุณาตูหมายเลข เครื่อง (9) บนแผ่นป้ายรุ่น

การติดตั้ง

การใส่/การเปลี่ยนแบตเตอรี่

สำหรับการใช้งานเครื่องมือวัด ขอแนะนำให้ใช่แบตเตอร์อัล คาไลน์แมงกานีส

เมื่อต้องการเปิดฝาช่องใส่แบตเตอรี่ (7) ใหกล้อค (6) ไป ด้านบนและลอดฝาช่องใส่แบตเตอรี่ออก ในแบตเตอรี่เข้าไป ขณะใส่แบตเตอรี่ต้องใดหัวแบตเตอรี่อยู่ในค่าแหน่งที่ลูกต้อง ตามที่กําหนดไว้ที่ด้านในของใส่แบตเตอรี่

ไฟแสดงสถานะแบตเตอรี่ (2) แสดงสถานะการชาร์จของ แบตเตอรี่ปัจจุบันเสมอ

หากแบตเตอร้อน ความสว่างของเส้นเลเซอรจะลดลงอย่าง ข้าท

หากแบตเตอร์เกื้อบหมด ไฟแสดงสถานะแบตเตอร์ (2) จะ กะพริบตลอด เสนเลเซอร์จะกะพริบทุกๆ 5 นาที นานประมาณ 5 วินาที

หากแบตเตอร์หมด สำแสงเลเซอรและไฟแสดงสถานะ แบตเตอร์จะ Gearริบอีกครั้งก่อนที่เครื่องมือวัดจะปิดสวิตซ์ เปลี่ยนแบตเตอร์ทุกก่อนพร้อมกันเสมอ โดยใช้แบตเตอร์จากผู้ ผลิตรายเดียวกันทั้งหมดและมีความจุเท่ากันทุกกอน

▶ เมื่อไม่ใช้งานเครื่องมีอวัดเป็นเวลานาน ต้องถอด แบตเตอรือก แบตเตอร์ในเครื่องมือตัดอาจกัดกร่อนใน ระหว่างเก็บรักษาเป็นเวลานาน และปล่อยประจุออกเองได้

การปฏิบัติงาน

การเริ่มต้นปฏิบัติงาน

▶ ป้องกันไม่ให้เครื่องมือวัดได้
รับความชิ้นและโดนแสงแตกต่องโดยตรง
อย่าให้เครื่องมือวัดไตรับอุณหภูมิที่สูงมาก หรือรับ อุณหภูมิที่เปลี่ยนแปลงมาก ต. ย. เช่น อย่าปล่อยเครื่องไว้นรถยนตู้เป็นเวลานาน หากเกิดความผันผวนของ อุณหภูมิสูงขึ้น ปลายให้เครื่องมือวัดปรับอุณหภูมิกอนและ ตรวจสอบความแมนยํากอนถ้าเนินการต่อ (ดู "การตรวจสอบความแมนยําของเครื่องมือวัด", หน้า 215) อุณหภูมิที่สูงมากหรืออุณหภูมิที่เปลี่ยนแปลงมากอาจสงผล ต่อความแมนยําของเครื่องมือวัด

▶ หลีกเสี่ยงอย่างไห้เครื่องมือวัดตกหลนหรือดูกกระทบอย่างรุนแรง เมื่อเครื่องมือวัดดูกกระทบจากภายนอกอย่างแรง ขอแนะนําให้กําการตรวจสอบความแน่นยําทุกครั้งก่อนนํามาใช้งานต่อ (ดู "การตรวจสอบความแน่นยําของเครื่องมือวัด", หน้า 215)
▶ บิดเครื่องมือวัดเมื่อขนย้าย เมื่อบิดสวิทช ชุดกําระดับจะถูกล้อค ถ้าไม่เช่น นั้นการเคลื่อนไหวอย่างรุนแรงอาจกําให้ชุดกําระดับเสีย หายได้

การเปิด-ปิดเครื่อง

เปิดสวิทช์เครื่องมือวัดโดยต้นสวิทช์เปิด-ปิด (4) ใบที่ ถ้าแหน่ง On. เครื่องมือวัดปล่อยเส้นเลเซอรออกมาจากช่อง ทางออก (1) ทันที่เมื่อเปิดสวิทช์

▶ อย่าส่องลําแสงเลเซอร์ไปยังคนหรือสัตว และอย่างอง มองลําแสงเลเซอร์แม่จะอยู่ในระยะไกล เมื่อต้องการบิดสวิทช์เครื่องมีอุวัด ไห้เลื่อนสวิทช์ปิด-บิด (4) ไปที่ตําแหน่ง Off เมื่อปิดสวิทช์ชุดลูกดึงจะถูกล้อค

▶ อย่างเครื่องมือวัดที่เปิดสวิทช์หังไวโ moldีไม่มีผู้แลและไทปิดสวิทช์เครื่องมือวัดเมื่อเลิกใช้งาน คนอื่นอาจตาพร่จากแสงเลเซอร์ได้

หากเครื่องมีอุณหภูมิเกินกว่าอุณหภูมิใช้งานสูงสุดที่อนุญาตคือ 50 ℃ เครื่องจะบี้ตลวิทช ทั้งนี้เพื่อบกปองเลเซอรูใดโอด เมื่อ เครื่องมีอวัดเย็นลงแล้ว เครื่องพรอมจะกํางาน 天使ิตลวิทช เครื่องอีกครั้งได้

การปิดอัตโนมัติ

หากไม่มีการกดุ่มใดๆ บนเครื่องมือวัดนานประมาณ 120 นาที เครื่องมือวัดจะบิดลวิทช์โดยอัตโนมัติเพื่อประหยัด แบตเตอรี่

หากต้องการเปิดสวิทช์ครื่องมือวัดอีกครั้งหลังการเปิดสวิทช์อัตโนมัติ ไหลื่อนสวิทช์เปิด-บิด (4) ไปที่ถ้าแหน่ง "Off" ก่อน แล้วจิงเปิดสวิทช์เครื่องมือวัดอีกครั้ง หรือกดปุ่มสําหรับรูบแบบการทำงานของเลเซอร์ (3)

เมื่อตองการยกเลิกการปิดสวิทช์โดยอัตโนมัติ ไหกดปุ่มรูป แบบการกํางาน (3) นายอย่างน้อยที่สุด 3 วินาที (ขณะ เครื่องมือวัดเปิดสวิทช์อยู่) เพื่อยืนยันการยกเลิกการปิดสวิทช์ โดยอัตโนมัติ ลําแสงเลเซอร์จะกะพริบขั้นสั่นๆ

หมายเหตุ: หากอุณหภูมิใช้งานสูงกว่า 45 °C จะไม่สามารถ ยกเลิกการปิดอัตโนมัติ

เมื่อต้องการเรียกใช้งานการบิดสวิทช์โดยอัตโนมัติ ให้ปิดสวิ ทชเครื่องมือวัดและเปิดสวิทชอีกครั้ง

รูปแบบการทำงาน

เครื่องมือวัดนี้มีหลายรูปแบบการทำงาน ซึ่งท่านสามารถ สลับใช้ไตตลอดเวลว:

• การทำงานแบบเสนอภาษาท (ดูภาพประกอบ A): ผลิต เส้นเลเซอร์แนวนอนหนึ่งเส้นและแนวตั้งหนึ่งเส้น
• การทำงานตามแนวนอน (ดูภาพประกอบ B): ผลิตเสน เลเซอร์แนวนอนหนึ่งレンและแนวตั้งหนึ่งレン
• การทำงานตามแนวตั้ง (ดูภาพประกอบ C): ผลิตเส้น เลเซอร์นวนอนหนึ่งเส้นและแนวตั้งหนึ่งเสน เมื่อต้องการเปลี่ยนรูปแบบการทำงาน ไหกตบุ่มลําหรับรูป แบบการทำงานของเลเซอร์ (3) จนกระทั่งลำแสงเลเซอร์ลูก สร้างขึ้นในโหมดการทำงานที่ต้องการ

ท่านสามารถเลือกทำงานด้วยการปรับระดับอัตโนมัติและด้วย พังกชั่นปรับเอียงกับทุกรูปแบบการทำงาน

การOMICดับอัตโนมัติ

เครื่องมืออัตตวจุสบสถานการณ์ตลอดเวลาในระหว่างการ (£)เนินการ เมื่อตั้งค่าภายในช่วงการปรับระดับตัวเองที่ ±4° จะกํางานกับการปรับระดับอัตโนมัติ นอกพื้นที่ปรับระดับด้วย ตนเอง เครื่องมือจะเปลี่ยนใบไซฟังกชั่นปรับเอียงโดยอัตโนมัติ

การทำงานกับระบบปรับระดับอัตโนมัติ (ดุภาพ ประกอบ A-C)

วางเครื่องมือวัดลงบนพื้นผิวที่มั่นคงและรายเสมอกัน ยิด เครื่องเข้ากับฐานจับเครื่อง (10) หรือขาดตั้งแบบ สามชา (15).

การกําระดับอัตโนมัติจะปรับความไม่れば เรียบไส้สมดุลภายในการปรับระดับอัตโนมัติ ±4° ได้เอง ทันที่ ที่เครื่องมือวัตกําระดับเสร็จ สําแสงเลเซอรจะหยุดสองสว่าง หากฟังก์ขันการกําระดับอัตโนมัติไม่สามารถทำงานได้ เช่น เนื่องจากพื้นผิวที่เครื่องมือวัตตั้งอยู่เบี่ยงเบนมากกว่า 4° จาก ระนาบราย สําแสงเลเซอรจะกะพริมร่วงๆ เป็นเวลา 2 วินาที จุากนั้นจะกะพริมเร็วๆ ทุกๆ 5 วินาที เครื่องมือวัตอยู่ในฟัง กชั้นเอียง

สำหรับการทำงานเพิ่มเติมกับการปรับระดับอัตโนมัติ ให้ตั้ง เครื่องมือวัดบนพื้นรายเสมอกันและรอให้เกิดการกําระดับ อัตโนมัติ ทันที่ที่เครื่องมือวัตอยู่ในย่านการกําระดับอัตโนมัติ ±4° ำแสงเลเซอรจะสองสว่างอย่างเตอเนื่อง ในกรณีที่พื้นส่วนสะเทือนหรือเปลี่ยน Montrealแห่งขณะทำงาน เครื่องมือวัดจะกําระดับโดยอัตโนมัติอีกรัง เพื่อหลูกเสียง ความผิดพลาดอันเกิดจากการเลื่อนเครื่องมือวัด เหตราวสอบ เท่าแหน่งของลําแสงเลเซอร์กับจุดอ้างอิงหลังการกําระดับ

การทำงานกับฟังก์ชั้นเอียง (ดูภาพประกอบ D)

วางเครื่องมือวัดลงบนพื้นผิวที่ลาดเอี่ยง ขณะทำงานกับพัง กั่งแอื่อยัง ลำแสงเลเซอร์จะกะพริบเร็วๆ เป็นเวลา 2 วินาที จากนั้นจะกะพริบเร็วๆ ทุกๆ 5 วินาที

ในพังกชั่นเอียง เสนเลเซอรจะไม่ปรับระดับอีกต่อไปและ ไม่จำเป็นต้องวิ่งในแนวตั้งตรงซึ่งกันและกันอีกต่อไป

การตรวจสอบความแม่นยาของเครื่องมีอวัด

ผลกระทบต่อความแม่นยำ

อุณหภูมิรอบด้านมีผลต่อความแม่นยํามากที่สุด โดย เฉพาะอย่างยิ่งความแตกต่างของอุณหภูมิจากพื้นขึ้น ใบที่ระดับสูงกว่าสามารถเมี่ยงเบนลําแสงเลเซอร์ได้ เพื่อลดอิทธิพลทางความร้อนเนื่องด้วยความร้อนที่เพิ่มขึ้นจาก พื้น ขอแนะบําให้ BRECRÉOEMือวัดพร้อมชาตั้ง หากเป็นไป ได้ให้ตั้งเครื่องมือวัดไว้กลางพื้นที่กํางานด้วย

นอกจากสาเหตุและบัจจัยจากภายนอกแล้ว สาเหตุและบัจจัย เฉพาะตัวอุปกรณเอง (ด. ย. เช่น การตกหน หรือกุการ กระทอกอย่างรุนแรง) อาจนําไปสู่การเบี่ยงเบนไต้วย ดังนั้น ไห้ตรวจสอบความแมนยําการกําระดับทุกครั้งก่อนเริ่มกํางาน ในเบี้ย้องต้น ไห้ตรวจสอบความแมนยําความสูงและความ แมนยําการกําระดับของเส้นเซอร์แนวนอน จากนั่นจึงตรวจสอบความแมนยําการกําระดับของเส้นเซอร์แนวตั้ง

216|ไทย

หากเครื่องมือวัดเบี่ยงเบนเกินค่าเบี่ยงเบนสูงสุดในระหว่างการทดสอบครั้งใดครั้งหนึ่ง ให้ส่งเครื่องใหญ่บริการหลังการขาย Bosch ซ่อมแซม

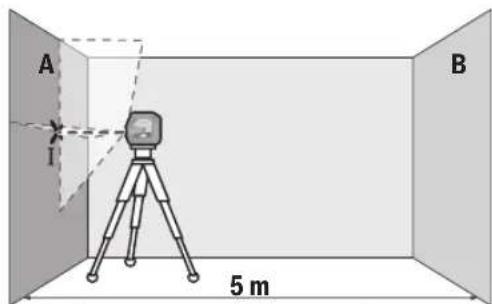

การตรวจสอบความแผนยําความสูงของเส้นแนวนอน สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่า 5 ม. บน พื้นผิวที่มั่นคงระหว่างผนัง A และ B

- ติดตั้งเครื่องมือวัดเข้านขาตั้งแบบสามชาหรือวางเครื่อง บนุพื้นผิวที่มั่นคงและรายเสมอกันโกลกับผนูง A เปิดสวิ ทชเครื่องมือวัดและเลือกการทำงานแบบสนากบาท

- ซีเลเซอร์ไปยังผนังฝั่งไกล A และปล่อยใหญ่เครื่องมือวัดกําระดับ กําเครื่องหมายตรงกลางจุดตรงที่เส้นเลเซอร์ไขววกันที่ผนัง A (จุด 1)

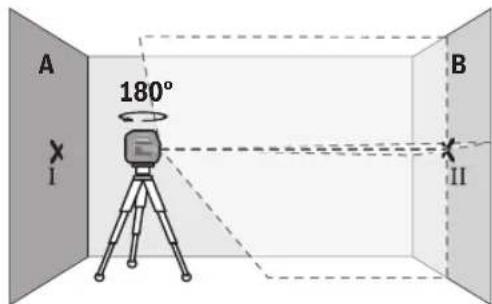

- หมุนเครื่องมือวัดไป 180° ปล่อยไห้เครื่องมือวัดทำระดับ และทำเครื่องหมายที่จุดไว้วของเส้นเลเซอร์บันผนังฝั่งตรง ขาม B (จุด II)

- วางเครื่องมือวัดไกลผนัง,B โดยไม่หมุนเครื่อง เปิดสวิทช เครื่องมือวัดและปล่อยใหญ่กระดับ

- วางแผนความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบ ลวมชาหรือใช่สิงขององุงทางใด หากอําเป็น) ในลักษณะ ไหจุดใจของสนุลเซอรตกลงบนจุดเครื่องหมายอันกอน II บนผนัง B อย่างพอติบพอดี

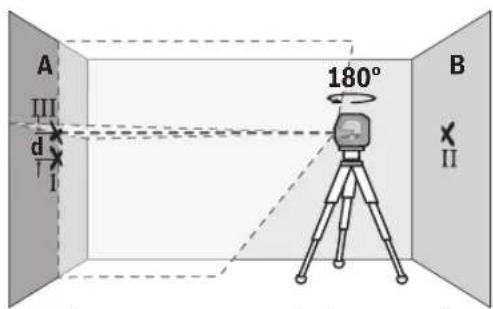

• หมุนเครื่องมือวัดไป 180°. โดยไม่เปลี่ยนความสูงซึ้นแลอร์ ไปยังผนัง A ในลูกษณะให้สนเลเซอร์แนวตั้งวิ่งผ่านจุดที่ ถ้าเครื่องหมายไว้แล้ว | ปลอยู่เหครื่อเมื่อวู้ตําระตับ และกําเครื่องหมายที่จุดไขวของเสนเลเซอร์บนผนัง A (จุด III)
• ความทาง d ของจุดเครื่องหมายทั้งสูง | และ III บนแน่ง A แสดงความเบี่ยงเบนความสูงที่แทจริงของเครื่องมือวัดที่ระยะทางวัด 2 × 5 ม. = 10 ม. ความเบี่ยงเบนสูงสุดที่อนยาตคือ:

10 ม. × ±0.3 มม./ม. = ±3 มม. ตั้งนั่นความต่าง d ระหว่างจุด | และ Ⅲ ต้องไม่เกิน 3 มม.

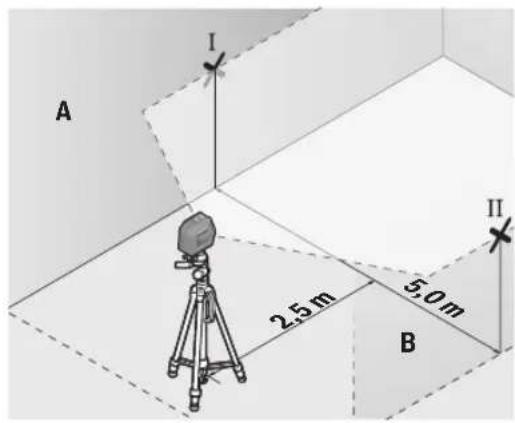

การตรวจสอบความแม่นยําการทำระดับของเส้นแนวนอน สำหรับการตรวจสอบ ต้องใช้พื้นผิวว่างเปล่าประมาณ 5 × 5 ม.

- ติดตั้งเครื่องมือวัดเข้ายนชาตั้งแบบสามุชาหรือวางเครื่อง บนพื้นผิวที่มั่นคงและรายเสมอกันระหว่างสนัง A และ B เปิดสวิทยาเครื่องมือวัดและเลือกการทำงานตามแนวนอน ปล่อยitheเครื่องมือวัดกําระตับ

- ที่ระยะ 2.5 ม. ทางจุกเครื่องมือวัด หากำเครื่องหมาย ตรงกลางเส้นเลเซอรบนผนังทั้งสองตาน (จุด I บนผนัง A และจุด II บนผนัง B)

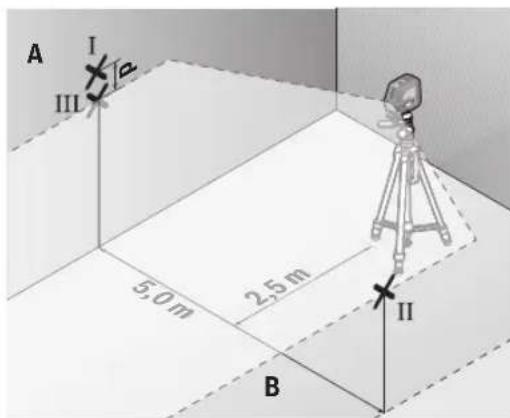

-ตั้งเครื่องมือวัดห่างออกไป 5 ม. โดยหมุนเครื่องไป 180° และปล่อยใหญ่เครื่องมือวัดกําระดับ
- ปรับความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบ ลวมชาหรือไซลิงของรองของใด หากจําเป็น) ในลักษณะ ไทจุดกลางของเสนาเซอรตกลงบนจุดเครื่องหมายอัน ก่อน II บนผนัง B อย่างพอดิบพอดี
- ทำเครื่องหมายตรงกลางเส้นเลเซอรเป็นจุด III (อยู่ในแนวตรงเหนือหรือไตจุด I) บนผนัง A
- ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ III บนผนัง A แสดงความเบี่ยงเบนของเครื่องมือวัดจากระนาขุ้นไน ขณะนัน

ที่ระยะทางวัด 2 × 5 ม. = 10 ม. ความเบี่ยงเบนสูงสุดที่อนุญาตคือ:

10 ม. × ±0.3 มม./มุ. = ±3 มม. ดังนั้นความต่าง d ระหว่างจุด | และ || ตองไม่เกิน 3 มม.

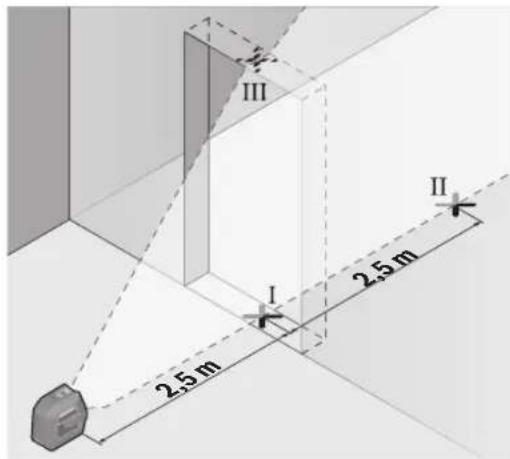

การตรวจสอบความแม่นยําการทำระดับของเส้นแนวตั้ง สำหรับการตรวจจุสอบ ต้องใช่ของประตูที่มีพื้นที่ว่างแต่ละด้าน หางจากประตูอย่างนอย 2.5 เมตร (บนพื้นผิวที่มั่นคง)

- วางเครื่องมือวัวไว้บนพื้นผิวที่มั่นคุงและรายเสมอกัน (ไม่ววนขนาดตั้งแบบสามมา) โดยใหทางจากของประตู2.5 มุ. มีตุดสวัทชเครื่องมือวัวและเสื้อการทำงานตามแนวตั้ง ซึ้นเสเลเซอร์ไปที่ของประตูและปล่อยitheเครื่องมือวัว gestureระดับ

- ทำเครื่องหมายตรงกลางเสนเลเซอร์แนวตั้งที่พื้นของช่อง ประตู (จุด 1) ที่ระยะห่างออกไป 5 เมตรเลยไปอีกดาน

หนึ่งของช่องประตู (จุด 11) และที่ขอบด้านบนของช่อง ประตู (จุด 11)

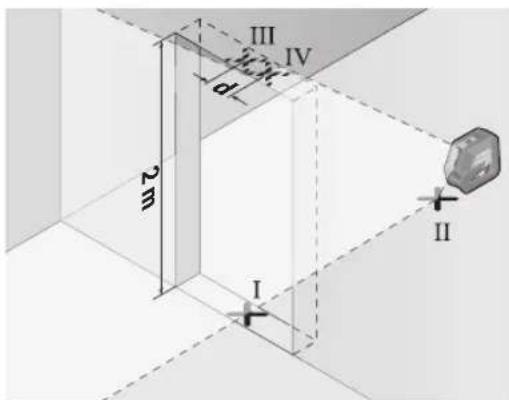

• หมุนเครื่องมืออัดไป 180° และวางเครื่องไว้อีกตานหนึ่งของของประตูตรงแผงหลังจุด || ปลอยู่ไหนเครื่องมืออัดกําระดับ และวางแผนเวสนเลเซอรวนตั้งในลักษณะ Justinจุดกลางของเสนาแลเซอร์วิงผ่านจุด | และ || อย่างพอดิบพอดี
• ทำเครื่องหมายตรงกลางเสนเลเซอร์ที่ขอบตานบนของช่อง ประตูใหญ่นุจด IV
• ความต่าง d ของจุดเครื่องหมายทั้งสอง III และ IV แสดง ความเบี่ยงเบนที่แทจริงของเครื่องมือวัดจากแนวตั้ง
• วัดความสูงของช่องประดู ความเบี่ยงเบนสูงสุดที่อนุญาตคํานวณตั้งต่อไปนี้: สองเทาของความสูงของประดู × 0.3 มม./ม. ตัวอย่าง: ลาความสูงของประดูคือ 2 ม. ความเบี่ยงเบนสูงสุด ต้องไม่เกิน
  2 × 2 ม. × ±0.3 มม./ม. = ±1.2 มม. ดังนั้นจุด III และ IV ตองห่างจากกันไม่เกิน 1.2 มม.

ข้อแนะนำในการทำงาน

▶ ทำเครื่องหมายเฉพาะตรงกลางเส้นเลเซอร์เสมอ ความ วางของเส้นเลเซอร์เปลี่ยนไปตามระยะทาง

การปฏิบัติงานโดยใช้ด้วย็ด LB 10 (ดูภาพ ประกอบ E-H)

คุณสามารถใช้ตัวยืด (10) เพื่อติดเครื่องมือวัดกับพื้นผิวแนว ตั้งหรือวัสดุที่เป็นแม่เหล็ก เมื่อไซร่วมกับขายืด (14) สามารถ ปรับความสูงเครื่องมือวัดได้

วางเครื่องมือวัดโดยให้ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4 นิ้ว (5) บนสกรูขนาด 1/4 นิ้ว (11) ของฐานจับเครื่องและขันไหนแนน

ตัวเลือกการติดตั้งสำหรับโครงยืด (10):

• ด้วยสกรุยีตที่มีจำนวนายทั่วไปผ่านรุสรุ (13) บนไม (ดู ภาพประกอบ F)
• ด้วยแม่เหล็ก (12) บนวัสดุที่เป็นแม่เหล็ก (ดูภาพประกอบ G)
• กับคลิปหนียบเพดาน (14) บนแลบฝ้าเพดาน (ดูภาพประกอบ H)
  ▶ ว่างนี้วของคุณให้ทํางจากด้านหลังของอุปกรณ์เสริมแบบแน่เหล็กหมุน เมื่อติดตั้งอุปกรณ์เสริมแบบหมุนบนพื้นผิว แรงดึงดูดของแม่เหล็ก อาจเก่าไทนีบดิตนี้วของคุณได้

218|ไทย

จัดแนวฐานจับเครื่อง (10) อย่างคร่าวๆ ก่อนเปิดสวิทย์ เครื่องมือวัด

การทำงานคับแผ่นเป้าหมายเลเซอร์

แผ่นเป้าหมายเลเซอร์ (20) ช่วยให้มองเห็นลําแสงเลเซอร์ได้ดิยิ่งขึ้นในสภาวะที่ไม่เหมาะสมและในระยะทางไกลฯ ส่วนพื้นผิวสะท้อนกลับของแผ่นเป้าหมายเลเซอร์ (20) ช่วยให้มองเห็นเส้นเลเซอร์ได้ดิยิ่งขึ้น เนื่องจากมีส่วนโปร่งใส จึง สวุ matterมองเห็นสั้นเลเซอร์จากทางด้านหลังของแผ่นพื้นผิวเป้าหมายเลเซอร์ใดด้วย

การปฏิบัติงานโดยใช้ชาตั้ง

ขาดังแบบสามขาช่วยไหล่สามารถกําการวัดไดอย่างมั่นคงและ ปรับความสูงใต้ รวมเครื่องมือวัดที่มีช่องประกอบของชาตัง แบบสามขาขนาด 1/4" (5) เข่านเกลียวของชาตังแบบ สามขา (15) หรือขาดังกลองที่มีเจ้าหน่ายทั่วไป ยิดเครื่องมือ วัดโดยขันสกรุล้อคของชาตังแบบสามขาเขาให้แนน ปรับขาดังแบบสามขาอย่างคราวๆ ก่อนเบิดสวิทซ์เครื่องมือวัด

การยิดโดยใช้ตัวยืดอนกประสงค์ (ดูภาพประกอบ K)

เมื่อใชตามจับอนกประสงค (17) ช่วย คุณสามารถติดเครื่อง มือวัด เช่น เซากับพื้นผิวแนวตั้ง หรือวัตถุที่กําให้เป็นแม่เหล็ก ใด เป็นต้น ตามจับอนกประสงคยังเหมาะสมสําหรับใช้เป็นชา ตั้งแบบลุamous minusชนิดตั้งพื้น และกําให้ปรับความสูงของเครื่อง มือวัดใดชายชื่นด้วย

▶ ว่างนี้วของคุณให้ห่างจากต้านหลังของอุปกรณ์เสริมแบบแม่เหล็กหมุน เมื่อติดตั้งอุปกรณ์เสริมแบบหมุนบนพื้นผ้า แรงดึงดูดของแม่เหล็ก อาจกําไทนับบติดนี้วของคุณใด

ปรับตามจับอนกประสงค์ (17) อย่างคร่าวๆ ก่อนเปิดสวิทย์ เครื่องมือวัด

การปฏิบัติงานโดยใช้ฐานยืดแบบหมุนได้

คุณสามารถใชฐานยืดหมุน (18) หมุนเครื่องมือวัดใบ 360° ตั้งนั่นทานจึงสามารถจัดวางเส้นเลเซอร์เต้อย่างแม่นยําโดย ไมตองเปลี่ยนเท่าแหน่งเครื่องมือวัด

คุณสามารถใช้ด้วยยัดแบบหมุน (18) เป็นชาตั้งพื้นสกรเครื่องมือวัวดูลงบนพื้นผิวแนวดั้งติดตั้งเครื่องมือวัวดับพื้นผิวโลหะโดยใช้แม่เหล็ก (12) หรือ aplicเพดานโดยใช้ด้วยยัดเพดาน (14)ที่แลบเพดาน

▶ ว่างนี้วของคุณให้ห้างจากต้านหลังของอุปกรณ์เสริมแบบแม่เหล็กหมุน เมื่อติดตั้งอุปกรณ์เสริมแบบหมุนบนพื้นผิว แรงดึงตูดของแม่เหล็ก อาจกําไหนียบติดนี้วของคุณใด

จัดแนวฐานจับเครื่อง (18) อย่างคร่าวๆ ก่อนเปิดสวิทช์ เครื่องมือวัด

แวนตาสำหรับมองแสงเลเซอร์

แวนสำหรับมอูงแสงเลเซอร์ช่วยกรองสภาวะแสงกายนอก ออกไป ทำให้ตามองเห็นแสงเลเซอร์ได้ชัดเจนยิ่งขึ้น

อย่าใช้แวนสำหรับมองแสงเลเซอร (อุปกรณเสริม) เป็น แวนนิรภัย แวนสำหรับมองแสงเลเซอร์ใช้สำหรับมอง สำแสงเลเซอร์ไห้นชัดเจนยิ่งขึ้น แต่ไม่ได่ช่วยป้องกัน รังลีเลเซอร

▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น แวนกันแคดหรือใส่ขับรถยนต์แวนสำหรับมองแสง

เลขอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ และยังลดความสามารถในการมองเห็นสี

ตัวอย่างการปฏิบัติงาน (ดูภาพประกอบ I-K)

ตัวอย่างการใช้งานที่เป็นใบได้ของเครื่องมือวัด กรุณาดูในหนาภาพประกอบ

การบํารุงรักษาและการบริการ

การบํารุงรักษาและการกำความสะอาด

รักษาเครื่องมือวัดให้สะอาดตลอดเวลา อย่าจุมเครื่องมือวัดลงในน้ําหรือของเหลวอื่นๆ เช็ดลิ่งสกปรกอกด้วยผ่านุ่มที่เปียกทมาตๆอย่าใช้สารชักฟอก หรือตัวกำละลาย ทำความสะอาดพื้น ผิวตรุงช่องทวุ่งออกลำแสงเลเซอร์เป็นประจํา และเอาใจ ใส่อยาให้ขุษผาติด เก็บรักษาและขนย้ายเครื่องมือวัดเลพาะเมื่อบรรจุอยู่ใน กระเป๋าใส่เครื่องมือวัด (21) เทานั้น ในกรณีช่อมแซม ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่ เครื่องมือวัด (21)

การบริการหลังการขายและการให้คำปรึกษาการ ใช้งาน

ศูนย์บริการหลังการขายของเวียนดีตอบคําถามของ ท่านที่เกี่ยวกับการบํารุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไรหล่า ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล กรุณาตูใน: www.bosch-pt.com ที่มงานที่ปรึกษาของ บ่อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณประกอบทางๆ เมื่อต้องการสอบถามและสั่งข้อะไหล กรุณาแจ้งหมายเลข สินคา 10 หลักบนแผนป้ายรุนของผลิตภัณฑ์ทุกคร้าง

ไทย

ไทย บริษัท โรเบิร์ต บ่อช จํากัด เอฟวายไอ เข็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4

แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: [phone]

แพกซ์: [phone]

www.bosch.co.th

ศุนย์บริการช่อมและฝึกอบรม บ่อช อาคาร ลาซาลทาวเวอร ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ เดําบลบางแก้ว อําเภอบางพลี จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

เครื่องมือวัด อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อส่งเข้าสู่กระบวนการรีไซ่เคิลที่เป็นมิตร ต่อลิ่งแวดล้อม

อย่าทั้งเครื่องมือวัดและแบตเตอร์ลงในขยะ บาน!

Bahasa Indonesia
