คู่มือผู้ใช้ GLL 210 Professional BOSCH

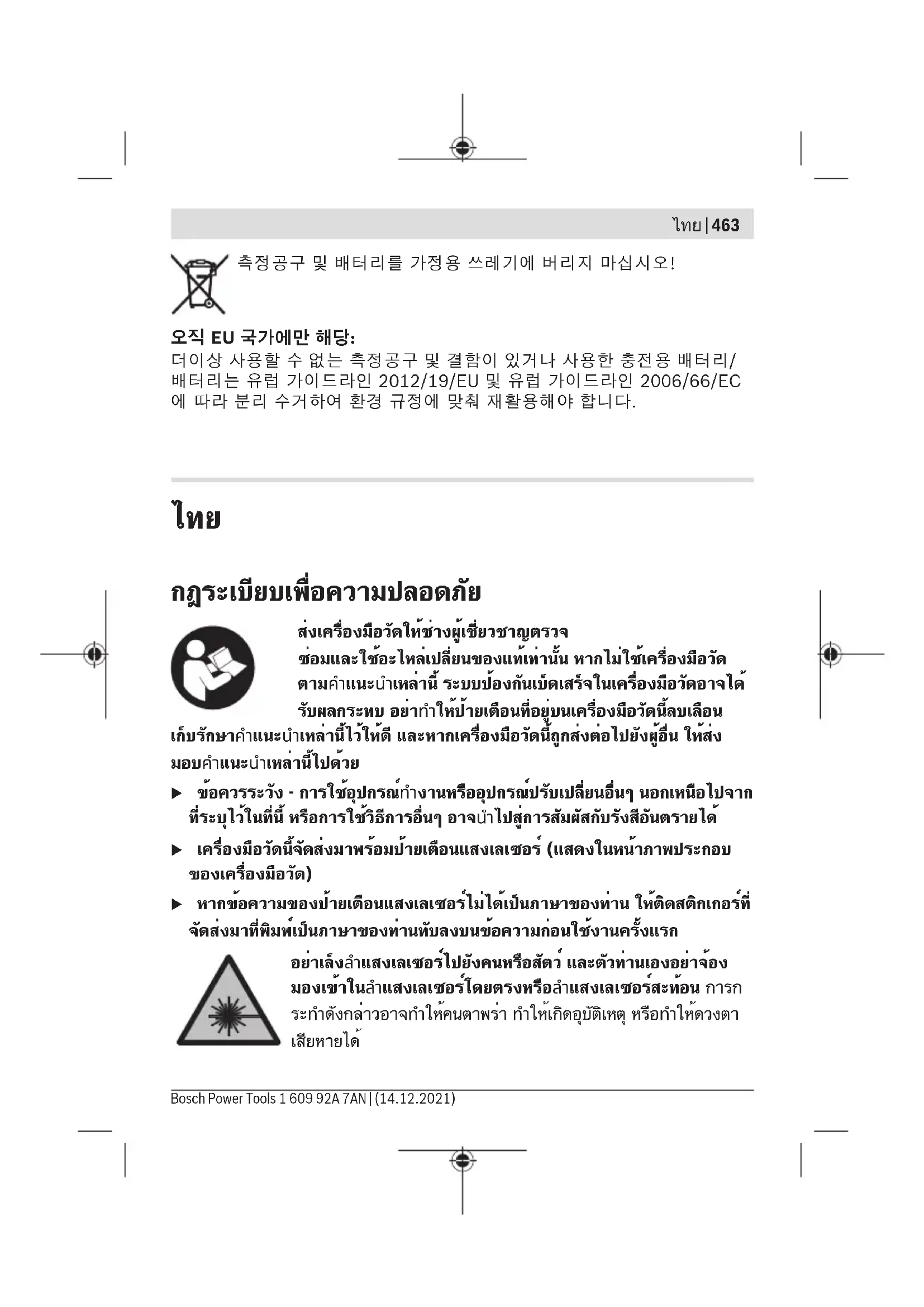

กฎระเบียบเพื่อความปลอดภัย ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น หากไม่ใช้เครื่องมือวัด ตามคำแนะนำเหล่านี้ ระบบป้องกันเบ็ดเสร็จในเครื่องมือวัดอาจได้ รับผลกระทบ อย่าทำให้ป้ายเตือนที่อยู่บนเครื่องมือวัดนี้ลบเลือน เก็บรักษาคำแนะนำเหล่านี้ไว้ให้ดี และหากเครื่องมือวัดนี้ถูกส่งต่อไปยังผู้อื่น ให้ส่ง มอบคำแนะนำเหล่านี้ไปด้วย u ข้อควรระวัง - การใช้อุปกรณ์ทำงานหรืออุปกรณ์ปรับเปลี่ยนอื่นๆ นอกเหนือไปจาก ที่ระบุไว้ในที่นี้ หรือการใช้วิธีการอื่นๆ อาจนำไปสู่การสัมผัสกับรังสีอันตรายได้ u เครื่องมือวัดนี้จัดส่งมาพร้อมป้ายเตือนแสงเลเซอร์ (แสดงในหน้าภาพประกอบ ของเครื่องมือวัด) u หากข้อความของป้ายเตือนแสงเลเซอร์ไม่ได้เป็นภาษาของท่าน ให้ติดสติกเกอร์ที่ จัดส่งมาที่พิมพ์เป็นภาษาของท่านทับลงบนข้อความก่อนใช้งานครั้งแรก อย่าเล็งลำแสงเลเซอร์ไปยังคนหรือสัตว์ และตัวท่านเองอย่าจ้อง มองเข้าในลำแสงเลเซอร์โดยตรงหรือลำแสงเลเซอร์สะท้อน การก ระทำดังกล่าวอาจทำให้คนตาพร่า ทำให้เกิดอุบัติเหตุ หรือทำให้ดวงตา

Bosch Power Tools 1 609 92A 7AN | (14.12.2021)464 | ไทย u ถ้าแสงเลเซอร์เข้าตา ต้องปิดตาและหันศีรษะออกจากลำแสงในทันที u อย่าทำการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์ u อย่าใช้แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแว่นนิรภัย แว่นสำหรับมอง แสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกันรังสี

u อย่าใช้แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแว่นกันแดดหรือใส่ขับ รถยนต์แว่นสำหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้ อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นสี u ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น ทั้งนี้เพื่อให้มั่นใจได้ว่าจะสามารถใช้งานเครื่องมือวัดได้อย่างปลอดภัยเสมอ u อย่าให้เด็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม่ควบคุมดูแล เด็กๆ อาจทำให้บุคคลอื่น หรือตนเองตาพร่าโดยไม่ตั้งใจ u อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสี่ยงต่อการระเบิด ซึ่งเป็นที่ที่มีของเหลว แก๊ซ หรือฝุ่นที่ติดไฟได้ ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดฝุ่นละออง หรือไอระเหยให้ติดไฟได้ ต้องกันเครื่องมือวัดและอุปกรณ์ประกอบที่มีคุณสมบัติเป็นแม่เหล็ก ให้ห่างจากวัตถุปลูกถ่ายในร่างกายและอุปกรณ์ทางการแพทย์อื่นๆ เครื่องปรับจังหวะการเต้นของหัวใจด้วยไฟฟ้าหรือปั๊มอินซูลิน แม่ เหล็กของเครื่องมือวัดและอุปกรณ์ประกอบจะสร้างสนามแม่เหล็กซึ่ง สามารถทำให้วัตถุปลูกถ่ายในร่างกายและอุปกรณ์ทางการแพทย์อื่นๆ ทำงานบกพร่องได้ u ต้องกันเครื่องมือวัดและอุปกรณ์ประกอบที่มีคุณสมบัติเป็นแม่เหล็กให้ห่างจากสื่อนำ ข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ที่ไวต่อแรงดึงดูดแม่เหล็ก แม่เหล็กของ เครื่องมือวัดและอุปกรณ์ประกอบสามารถทำให้ข้อมูลสูญหายอย่างเรียกกลับไม่ได้ รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน 1 609 92A 7AN | (14.12.2021) Bosch Power Toolsไทย | 465 ประโยชน์การใช้งานของเครื่อง เครื่องมือวัดนี้ใช้สำหรับกำหนดและตรวจสอบเส้นแนวนอนและแนวตั้ง เครื่องมือวัดนี้เหมาะสำหรับใช้งานทั้งภายในและภายนอกอาคาร ส่วนประกอบที่แสดงภาพ ลำดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือวัดที่แสดงในหน้าภาพ

(1) ช่องทางออกลำแสงเลเซอร์ (2) สวิทช์เปิด-ปิด (3) ช่องประกอบของขาตั้งแบบสามขาขนาด 5/8" (4) ช่องประกอบของขาตั้งแบบสามขาขนาด 1/4" (5) ปุ่มการทำงานในแนวตั้ง (6) ปุ่มการทำงานในแนวนอน (7) ไฟแสดงสถานะ (8) ไฟแสดงการล็อคแป้น (9) ป้ายเตือนแสงเลเซอร์ (10) หมายเลขเครื่อง (11) ฝาช่องใส่แบตเตอรี่ (12) ตัวล็อคฝาช่องใส่แบตเตอรี่ (13) ฐานยึดหมุนได้ (RM1)

Bosch Power Tools 1 609 92A 7AN | (14.12.2021)466 | ไทย (19) ด้ามจับอเนกประสงค์ (BM1)

(20) ด้ามจับอเนกประสงค์

(21) กระเป๋าใส่เครื่องมือวัด (22) แว่นตาสำหรับมองแสงเลเซอร์

(23) ขาตั้งแบบสามขา (BT150)

(24) เสาแบบยืดสไลด์ได้ (BT350)

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา ข้อมูลทางเทคนิค เลเซอร์แบบเส้น GLL 2-10 หมายเลขสินค้า 3 601 K63 L.. ระยะทำงานอย่างน้อย

10ม. ความแม่นยำการทำระดับ ±0.3มม./ม. ย่านการทำระดับอัตโนมัติ ปกติ ±4° ระยะเวลาทำระดับ ปกติ <4วินาที อุณหภูมิใช้งาน –10°C…+50°C อุณหภูมิเก็บรักษา –20°C…+70°C ความสูงใช้งานเหนือระดับอ้างอิง สูงสุด 2000ม. ความชื้นสัมพัทธ์ สูงสุด 90% ระดับมลพิษตาม IEC61010-1

ชนิดเลเซอร์ 630–650นาโนเมตร, <1มิลลิวัตต์

1 609 92A 7AN | (14.12.2021) Bosch Power Toolsไทย | 467 เลเซอร์แบบเส้น GLL 2-10 การบานออกของลำแสง 0.5mrad (มุมเต็ม) ช่องประกอบของขาตั้งแบบสามขา 1/4"; 5/8"

3×1.5โวลท์ LR6(AA) ระยะเวลาทำงานสำหรับรูปแบบการทำงาน – การทำงานแบบเส้นกากบาท 9ชม. – การทำงานแบบเส้น 17ชม. น้ำหนักตามระเบียบการ EPTA-Procedure01:2014 0.49กก. ขนาด (ความยาว×ความกว้าง×ความสูง) 112×55×106มม. ระดับการคุ้มกัน IP54 (ป้องกันฝุ่นและน้ำ กระเด็นเปียก) A) ย่านการทำงานอาจลดลงหากมีสภาวะแวดล้อมที่ไม่เหมาะสม (ต.ย. เช่น แสงอาทิตย์ส่อง

B) เกิดขึ้นเฉพาะมลพิษที่ไม่นำไฟฟ้า ยกเว้นบางครั้งนำไฟฟ้าได้ชั่วคราวที่มีสาเหตุจากการกลั่นตัวที่ได้ คาดว่าจะเกิดขึ้น สำหรับการระบุเครื่องมือวัดของท่านอย่างชัดเจน กรุณาดูหมายเลขเครื่อง (10) บนแผ่นป้ายรุ่น

การใส่/การเปลี่ยนแบตเตอรี่ สำหรับการใช้งานเครื่องมือวัด ขอแนะนำให้ใช้แบตเตอรี่อัลคาไลน์แมงกานีส เปิดฝาช่องใส่แบตเตอรี่(11) โดยกดบนตัวล็อค(12) และถอดฝาช่องใส่แบตเตอรี่ออก ใส่แบตเตอรี่เข้าไป ขณะใส่แบตเตอรี่ต้องดูให้ขั้วแบตเตอรี่อยู่ในตำแหน่งที่ถูกต้องตามที่กำหนดไว้ที่ด้านในช่อง ใส่แบตเตอรี่ หากแบตเตอรี่อ่อน ไฟแสดงสถานะจะกะพริบ(7) หลังการกะพริบครั้งแรก เครื่องมือวัด ยังสามารถทำงานได้อีกประมาณ 1ชม. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)468 | ไทย เปลี่ยนแบตเตอรี่ทุกก้อนพร้อมกันเสมอ โดยใช้แบตเตอรี่จากผู้ผลิตราย เดียวกันทั้งหมดและมีความจุเท่ากันทุกก้อน u เมื่อไม่ใช้งานเครื่องมือวัดเป็นเวลานาน ต้องถอดแบตเตอรี่ออก แบตเตอรี่ในเครื่อง มือตัดอาจกัดกร่อนในระหว่างเก็บรักษาเป็นเวลานาน และปล่อยประจุออกเองได้ การทำงานกับฐานยึดหมุนได้ RM1 (ดูภาพประกอบA−B) คุณสามารถใช้ฐานยึดหมุน(13) หมุนเครื่องมือวัดไป 360° ดังนั้นท่านจึงสามารถจัดวาง เส้นเลเซอร์ได้อย่างแม่นยำโดยไม่ต้องเปลี่ยนตำแหน่งเครื่องมือวัด สวมเครื่องมือวัดโดยสอดร่องนำ (17) เข้าในรางนำ (14) ของฐานยึดหมุนได้ (13) และ ดันเครื่องมือวัดบนแท่นวางไปจนสุด เมื่อต้องการถอดออก ให้ดึงเครื่องมือวัดในทิศทางตรงกันข้ามออกจากฐานยึดหมุนได้ ท่านสามารถจัดวางฐานยึดหมุนได้ในตำแหน่งต่างๆ ดังนี้: – ตั้งวางบนพื้นผิวที่ราบเรียบ – ขันเข้ากับพื้นผิวในแนวตั้ง – ติดบนแถบโลหะที่เพดานโดยใช้อุปกรณ์ยึดกับเพดาน(18) – ติดบนพื้นผิวโลหะโดยใช้แม่เหล็ก (16) u วางนิ้วของคุณให้ห่างจากด้านหลังของอุปกรณ์เสริมแบบแม่เหล็กหมุน เมื่อติดตั้ง อุปกรณ์เสริมแบบหมุนบนพื้นผิว แรงดึงดูดของแม่เหล็ก อาจทำให้หนีบติดนิ้วของคุณ

การปฏิบัติงาน การเริ่มต้นปฏิบัติงาน u ป้องกันไม่ให้เครื่องมือวัดได้รับความชื้นและโดนแสงแดดส่องโดยตรง u อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับอุณหภูมิที่เปลี่ยนแปลงมาก ต. ย. เช่น อย่าปล่อยเครื่องไว้ในรถยนต์เป็นเวลานาน หากเกิดความผันผวนของอุณหภูมิสูงขึ้น ปล่อยให้เครื่องมือวัดปรับอุณหภูมิก่อนและตรวจสอบความแม่นยำก่อนดำเนินการต่อ (ดู "การตรวจสอบความแม่นยำของเครื่องมือวัด", หน้า471) 1 609 92A 7AN | (14.12.2021) Bosch Power Toolsไทย | 469 อุณหภูมิที่สูงมากหรืออุณหภูมิที่เปลี่ยนแปลงมากอาจส่งผลต่อความแม่นยำของเครื่อง

u หลีกเลี่ยงอย่าให้เครื่องมือวัดตกหล่นหรือถูกกระทบอย่างรุนแรง เมื่อเครื่องมือวัดถูก กระทบจากภายนอกอย่างแรง ขอแนะนำให้ทำการตรวจสอบความแม่นยำทุกครั้งก่อน นำมาใช้งานต่อ (ดู "การตรวจสอบความแม่นยำของเครื่องมือวัด", หน้า471) u ปิดเครื่องมือวัดเมื่อขนย้าย เมื่อปิดสวิทช์ ชุดทำระดับจะถูกล็อค ถ้าไม่เช่น นั้นการเคลื่อนไหวอย่างรุนแรงอาจทำให้ชุดทำระดับเสียหายได้ การเปิด-ปิดเครื่อง เมื่อต้องการเปิดสวิทช์ เครื่องมือวัด ให้ดันสวิทช์เปิด-ปิด(2) ไปที่ตำแหน่ง " On" (สำหรับการทำงานโดยที่แป้นล็อกอยู่) หรือไปที่ตำแหน่ง " On" (สำหรับการ ทำงานด้วยการทำระดับอัตโนมัติ) ไฟแสดงสถานะ(7) จะสว่างขึ้น ทันทีที่เปิดสวิทช์ เครื่องมือวัดจะปล่อยลำแสงเลเซอร์ออกจากช่องทางออก(1) u อย่าส่องลำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่าจ้องมองลำแสงเลเซอร์แม้จะ อยู่ในระยะไกล เมื่อต้องการปิดสวิทช์เครื่องมือวัด ให้เลื่อนสวิทช์เปิด-ปิด (2) ไปที่ตำแหน่ง "Off" ไฟ แสดงสถานะ(7) จะดับลง เมื่อปิดสวิทช์ชุดลูกดิ่งจะถูกล็อค u อย่าวางเครื่องมือวัดที่เปิดสวิทช์ทิ้งไว้โดยไม่มีผู้ดูแล และให้ปิดสวิทช์เครื่องมือวัด เมื่อเลิกใช้งาน คนอื่นอาจตาพร่าจากแสงเลเซอร์ได้ หากเครื่องมีอุณหภูมิเกินกว่าอุณหภูมิใช้งานสูงสุดที่อนุญาตคือ 50°C เครื่องจะปิดสวิทช์ ทั้งนี้เพื่อปกป้องเลเซอร์ไดโอด เมื่อเครื่องมือวัดเย็นลงแล้ว เครื่องพร้อมจะทำงาน ให้เปิดส วิทช์เครื่องอีกครั้งได้ การปิดอัตโนมัติ หากไม่มีการกดปุ่มใดๆ บนเครื่องมือวัดนานประมาณ 120นาที เครื่องมือวัดจะปิดสวิทช์ โดยอัตโนมัติเพื่อประหยัดแบตเตอรี่ เมื่อต้องการเปิดสวิทช์เครื่องมือวัดหลังการปิดสวิทช์โดยอัตโนมัติ ให้ดันสวิทช์เปิด-ปิด(2) ไปที่ตำแหน่ง "Off" และจากนั้นจึงเปิดสวิทช์เครื่องมือวัดอีกครั้งหนึ่ง หรือให้กดปุ่มการ ทำงานตามแนวตั้ง(5) หรือปุ่มการทำงานตามแนวนอน(6) Bosch Power Tools 1 609 92A 7AN | (14.12.2021)470 | ไทย เมื่อต้องการยกเลิกการปิดสวิทช์โดยอัตโนมัติ ให้กดปุ่มการทำงานตามแนวนอน(6) นาน อย่างน้อยที่สุด 3วินาที เพื่อยืนยันการยกเลิกการปิดอัตโนมัติ เส้นแสงเลเซอร์จะกะพริบ

หมายเหตุ: หากอุณหภูมิใช้งานสูงกว่า 45 °C จะไม่สามารถยกเลิกการปิดอัตโนมัติ เมื่อต้องการเรียกใช้งานการปิดสวิทช์โดยอัตโนมัติ ให้ปิดสวิทช์เครื่องมือวัดและเปิดสวิทช์

รูปแบบการทำงาน เครื่องมือวัดนี้มีหลายรูปแบบการทำงาน ซึ่งท่านสามารถสลับใช้ได้ตลอดเวลา: – การทำงานแบบเส้นกากบาท (ดูภาพประกอบC): ผลิตเส้นเลเซอร์แนวนอนหนึ่งเส้น และแนวตั้งหนึ่งเส้น – การทำงานตามแนวนอน (ดูภาพประกอบD): ผลิตเส้นเลเซอร์แนวนอนหนึ่งเส้นและ แนวตั้งหนึ่งเส้น – การทำงานตามแนวตั้ง (ดูภาพประกอบE): ผลิตเส้นเลเซอร์แนวนอนหนึ่งเส้นและแนว ตั้งหนึ่งเส้น หลังจากเปิดสวิทช์ เครื่องมือวัดจะอยู่ในโหมดการทำงานแบบเส้นกากบาทคุณสามารถ สลับเปิดและปิดเส้นแสงเลเซอร์แนวนอน(6) และแนวตั้ง(5) ได้อย่างอิสระ ท่านสามารถเลือกทำงานด้วยการปรับระดับอัตโนมัติและโดยที่แป้นล็อกอยู่ การทำระดับอัตโนมัติ การทำงานด้วยการทำระดับอัตโนมัติ วางเครื่องมือวัดลงบนพื้นผิวที่มั่นคงและราบเสมอกัน ยึดเครื่องเข้ากับฐานยึดหมุน(13) หรือขาตั้งแบบสามขา(23) สำหรับการทำงานโดยมีการทำระดับอัตโนมัติ ให้ดันสวิทช์เปิด-ปิด (2) ไปที่ตำแหน่ง " On" การทำระดับอัตโนมัติจะปรับความไม่ราบเรียบให้สมดุลภายในการปรับระดับอัตโนมัติ ±4° ได้เอง การทำระดับจะเสร็จสมบูรณ์ในทันทีที่เส้นเลเซอร์ไม่เคลื่อนไหวอีกต่อไป หากฟังก์ชันการทำระดับอัตโนมัติไม่สามารถทำงานได้ ต. ย. เช่น เนื่องจากพื้นผิวที่เครื่อง มือวัดตั้งอยู่เบี่ยงเบนมากกว่า 4° จากระนาบราบ ลำแสงเลเซอร์จะกะพริบเร็วๆ 1 609 92A 7AN | (14.12.2021) Bosch Power Toolsไทย | 471 ในกรณีนี้ให้ตั้งเครื่องมือวัดบนพื้นราบเสมอกัน และรอให้เกิดการทำระดับอัตโนมัติ ทันทีที่ เครื่องมือวัดอยู่ในย่านการทำระดับอัตโนมัติ ±4° ลำแสงเลเซอร์จะส่องสว่างอย่างต่อ

ในกรณีที่พื้นสั่นสะเทือนหรือเปลี่ยนตำแหน่งขณะทำงาน เครื่อง มือวัดจะทำระดับโดยอัตโนมัติอีกครั้ง เพื่อหลีกเลี่ยงความผิดพลาดอันเกิดจากการเลื่อน เครื่องมือวัด ให้ตรวจสอบตำแหน่งของลำแสงเลเซอร์กับจุดอ้างอิงหลังการทำระดับ การทำงานโดยที่แป้นล็อกอยู่ สำหรับการทำงานโดยที่แป้นล็อกอยู่ ให้ดันสวิทช์เปิด-ปิด(2) ไปที่ตำแหน่ง " On" ตัว แสดงสำหรับการล็อกแป้น(8) ติดขึ้นสีแดงและเส้นเลเซอร์จะกะพริบช้าๆ อย่างต่อเนื่อง สำหรับการทำงานโดยที่แป้นล็อกอยู่ การปรับระดับอัตโนมัติจะปิดทำงาน คุณสามารถถือ เครื่องมือวัดไว้ในมือหรือวางไว้บนพื้นผิวที่ลาดเอียง ลำแสงเลเซอร์จะไม่ปรับระดับอีกต่อ ไปและไม่จำเป็นต้องวิ่งในแนวตั้งตรงซึ่งกันและกันอีกต่อไป การตรวจสอบความแม่นยำของเครื่องมือวัด ผลกระทบต่อความแม่นยำ อุณหภูมิรอบด้านมีผลต่อความแม่นยำมากที่สุด โดยเฉพาะอย่างยิ่งความแตก ต่างของอุณหภูมิจากพื้นขึ้นไปที่ระดับสูงกว่าสามารถเบี่ยงเบนลำแสงเลเซอร์ได้ เพื่อลดอิทธิพลทางความร้อนเนื่องด้วยความร้อนที่เพิ่มขึ้นจากพื้น ขอแนะนำให้ใช้เครื่องมือ วัดพร้อมขาตั้ง หากเป็นไปได้ให้ตั้งเครื่องมือวัดไว้กลางพื้นที่ทำงานด้วย นอกจากสาเหตุและปัจจัยจากภายนอกแล้ว สาเหตุและปัจจัยเฉพาะตัวอุปกรณ์เอง (ต. ย. เช่น การตกหล่น หรือการกระแทกอย่างรุนแรง) อาจนำไปสู่การเบี่ยงเบนได้ด้วย ดังนั้นให้ ตรวจสอบความแม่นยำการทำระดับทุกครั้งก่อนเริ่มทำงาน ในเบื้องต้น ให้ตรวจสอบความแม่นยำความสูงและความแม่นยำการทำระดับของเส้น เลเซอร์แนวนอน จากนั้นจึงตรวจสอบความแม่นยำการทำระดับของเส้นเลเซอร์แนวตั้ง หากเครื่องมือวัดเบี่ยงเบนเกินค่าเบี่ยงเบนสูงสุดในระหว่างการทดสอบครั้งใดครั้งหนึ่ง ให้ ส่งเครื่องให้ศูนย์บริการหลังการขาย Bosch ซ่อมแซม การตรวจสอบความแม่นยำความสูงของเส้นแนวนอน สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่า 5ม. บนพื้นผิวที่มั่นคงระหว่างผนัง A และ B Bosch Power Tools 1 609 92A 7AN | (14.12.2021)472 | ไทย – ติดตั้งเครื่องมือวัดเข้าบนด้ามจับหรือขาตั้งแบบสามขา หรือวางเครื่องบนพื้นผิวที่ราบ เรียบและมั่นคงไว้ใกล้ๆ ผนัง A เปิดสวิทช์เครื่องมือวัดในโหมดการปรับระดับอัตโนมัติ และเลือกการทำงานแบบเส้นกากบาท

5 m – ชี้เลเซอร์ไปยังผนังฝั่งใกล้ A และปล่อย ให้เครื่องมือวัดทำระดับ ทำเครื่องหมาย ตรงกลางจุดตรงที่เส้นเลเซอร์ไขว้กันที่ ผนัง A (จุด I)

180° – หมุนเครื่องมือวัดไป 180° ปล่อยให้ เครื่องมือวัดทำระดับและทำเครื่องหมาย ที่จุดไขว้ของเส้นเลเซอร์บนผนังฝั่งตรง ข้าม B (จุด II) – วางเครื่องมือวัดใกล้ผนัง B โดยไม่หมุนเครื่อง เปิดสวิทช์เครื่องมือวัดและปล่อยให้ทำ

– วางแนวความสูงของเครื่องมือวัด (โดย ปรับที่ขาตั้งแบบสามขาหรือใช้สิ่งของ รองข้างใต้ หากจำเป็น) ในลักษณะให้จุด ไขว้ของเส้นเลเซอร์ตกลงบนจุด เครื่องหมายอันก่อน II บนผนัง B อย่าง

– หมุนเครื่องมือวัดไป 180° โดยไม่เปลี่ยน ความสูงชี้เลเซอร์ไปยังผนัง A ในลักษณะ ให้เส้นเลเซอร์แนวตั้งวิ่งผ่านจุดที่ทำ เครื่องหมายไว้แล้ว I ปล่อยให้เครื่องมือ วัดทำระดับ และทำเครื่องหมายที่จุดไขว้ ของเส้นเลเซอร์บนผนัง A (จุดIII) – ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ III บนผนัง A แสดงความเบี่ยงเบน ความสูงที่แท้จริงของเครื่องมือวัด ที่ระยะทางวัด 2×5ม.=10ม. ความเบี่ยงเบนสูงสุดที่อนุญาตคือ: 10ม.×±0.3มม./ม. =±3มม. ดังนั้นความต่าง d ระหว่างจุด Ⅰ และ Ⅲ ต้องไม่เกิน 3มม. การตรวจสอบความแม่นยำการทำระดับของเส้นแนวนอน สำหรับการตรวจสอบ ต้องใช้พื้นผิวว่างเปล่าประมาณ 5×5ม. – ประกอบเครื่องมือวัดเข้าบนฐานจับเครื่องหรือขาตั้งแบบสามขา หรือวางเครื่องบนพื้น ผิวที่มั่นคงและราบเสมอกันโดยให้อยู่ตรงกลางระหว่างผนัง A และ B เปิดสวิทช์เครื่อง มือวัดในโหมดการปรับระดับอัตโนมัติและเลือกการทำงานตามแนวนอน ปล่อยให้เครื่อง มือวัดทำระดับ 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

– ที่ระยะ 2.5 ม. ห่างจากเครื่องมือวัด ให้ ทำเครื่องหมายตรงกลางเส้นเลเซอร์บน ผนังทั้งสองด้าน (จุด I บนผนัง A และจุด II บนผนัง B) Bosch Power Tools 1 609 92A 7AN | (14.12.2021)474 | ไทย 2,5 m

– ตั้งเครื่องมือวัดห่างออกไป 5 ม. โดย หมุนเครื่องไป 180° และปล่อยให้เครื่อง มือวัดทำระดับ – ปรับความสูงของเครื่องมือวัด (โดยปรับที่ขาตั้งแบบสามขาหรือใช้สิ่งของรองข้างใต้ หากจำเป็น) ในลักษณะให้จุดกลางของเส้นเลเซอร์ตกลงบนจุดเครื่องหมายอันก่อน II บนผนัง B อย่างพอดิบพอดี – ทำเครื่องหมายตรงกลางเส้นเลเซอร์เป็นจุด III (อยู่ในแนวตรงเหนือหรือใต้จุด I) บน ผนัง A – ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ III บนผนัง A แสดงความเบี่ยงเบนของ เครื่องมือวัดจากระนาบราบในขณะนั้น ที่ระยะทางวัด 2×5ม.=10ม. ความเบี่ยงเบนสูงสุดที่อนุญาตคือ: 10ม.×±0.3มม./ม.=±3มม. ดังนั้นความต่าง d ระหว่างจุด Ⅰ และ Ⅲ ต้องไม่เกิน 3มม. การตรวจสอบความแม่นยำการทำระดับของเส้นแนวตั้ง สำหรับการตรวจสอบ ต้องใช้ช่องประตูที่มีพื้นที่ว่างแต่ละด้านห่างจากประตูอย่างน้อย 2.5เมตร (บนพื้นผิวที่มั่นคง) – วางเครื่องมือวัดไว้บนพื้นผิวที่มั่นคงและราบเสมอกัน (ไม่วางบนขาตั้งแบบสามขา) โดย ให้ห่างจากช่องประตู 2.5ม. เปิดสวิทช์เครื่องมือวัดในรูปแบบการทำงานด้วยการทำ ระดับอัตโนมัติ เลือกการทำงานในแนวตั้งและปล่อยให้เครื่องมือวัดทำระดับ 1 609 92A 7AN | (14.12.2021) Bosch Power Toolsไทย | 475 2,5 m 2,5 m – ทำเครื่องหมายตรงกลางเส้นเลเซอร์แนว ตั้งที่พื้นของช่องประตู (จุด I) ที่ระยะห่าง ออกไป 5เมตรเลยไปอีกด้านหนึ่งของ ช่องประตู (จุด II) และที่ขอบด้านบน ของช่องประตู (จุด III) 2 m

– วางเครื่องมือวัดไว้อีกด้านหนึ่งของช่อง ประตูตรงเผงหลังจุด II ปล่อยให้เครื่อง มือวัดทำระดับ และวางแนวเส้นเลเซอร์ แนวตั้งในลักษณะให้จุดกลางของเส้น เลเซอร์วิ่งผ่านจุด I และ II อย่างพอดิบ

– ทำเครื่องหมายตรงกลางเส้นเลเซอร์ที่ขอบด้านบนของช่องประตูให้เป็นจุด IV – ความต่าง d ของจุดเครื่องหมายทั้งสอง III และ IV แสดงความเบี่ยงเบนที่แท้จริงของ เครื่องมือวัดจากแนวตั้ง – วัดความสูงของช่องประตู ความเบี่ยงเบนสูงสุดที่อนุญาตคำนวณดังต่อไปนี้: สองเท่าของความสูงช่องประตู ×0.3มม./ม. ตัวอย่าง: ถ้าความสูงช่องประตูคือ 2ม. ความเบี่ยงเบนสูงสุดต้องไม่เกิน 2×2ม.×±0.3มม./ม.=±1.2มม. ดังนั้นจุด Ⅲ และ Ⅳ ต้องห่างจากกันไม่เกิน 1.2มม. ข้อแนะนำในการทำงาน u ทำเครื่องหมายเฉพาะตรงกลางเส้นเลเซอร์เสมอ ความกว้างของเส้นเลเซอร์เปลี่ยน ไปตามระยะทาง Bosch Power Tools 1 609 92A 7AN | (14.12.2021)476 | ไทย การทำงานกับแผ่นเป้าหมายเลเซอร์ แผ่นเป้าหมายเลเซอร์ (20) ช่วยให้มองเห็นลำแสงเลเซอร์ได้ดียิ่งขึ้นในสภาวะที่ไม่เหมาะ สมและในระยะทางไกลๆ ส่วนพื้นผิวสะท้อนกลับของแผ่นเป้าหมายเลเซอร์(20) ช่วยให้มองเห็นเส้นเลเซอร์ได้ดียิ่ง ขึ้น เนื่องจากมีส่วนโปร่งใส จึงสามารถมองเห็นเส้นเลเซอร์จากทางด้านหลังของแผ่นพื้น ผิวเป้าหมายเลเซอร์ได้ด้วย การทำงานกับขาตั้งแบบสามขา (อุปกรณ์ประกอบ) ขาตั้งแบบสามขาช่วยให้สามารถทำการวัดได้อย่างมั่นคงและปรับความสูงได้ สวมเครื่อง มือวัดผ่านช่องประกอบของขาตั้งแบบสามขาขนาด 1/4" (4) เข้าบนเกลียวของขาตั้ง แบบสามขา (23) หรือขาตั้งกล้องที่มีจำหน่ายทั่วไป สำหรับการยึดกับขาตั้งก่อสร้างที่มี จำหน่ายทั่วไป ให้ใช้ช่องประกอบของขาตั้งแบบสามขาขนาด 5/8" (3) ยึดเครื่องมือวัด โดยขันสกรูล็อคของขาตั้งแบบสามขาเข้าให้แน่น ปรับขาตั้งแบบสามขาอย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด การยึดกับด้ามจับอเนกประสงค์ (อุปกรณ์ประกอบ) (ดูภาพประกอบF) เมื่อใช้ด้ามจับอเนกประสงค์(19) ช่วย คุณสามารถติดเครื่องมือวัด เช่น เข้ากับพื้นผิวแนว ตั้ง หรือวัตถุที่ทำให้เป็นแม่เหล็กได้ เป็นต้น ด้ามจับอเนกประสงค์ยังเหมาะสำหรับใช้เป็นขา ตั้งแบบสามขาชนิดตั้งพื้น และทำให้ปรับความสูงของเครื่องมือวัดได้ง่ายขึ้นด้วย u วางนิ้วของคุณให้ห่างจากด้านหลังของอุปกรณ์เสริมแบบแม่เหล็กหมุน เมื่อติดตั้ง อุปกรณ์เสริมแบบหมุนบนพื้นผิว แรงดึงดูดของแม่เหล็ก อาจทำให้หนีบติดนิ้วของคุณ

ปรับด้ามจับอเนกประสงค์ (19) อย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ) แว่นสำหรับมองแสงเลเซอร์ช่วยกรองสภาวะแสงภายนอกออกไป ทำให้ตามองเห็นแสง เลเซอร์ได้ชัดเจนยิ่งขึ้น u อย่าใช้แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแว่นนิรภัย แว่นสำหรับมอง แสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกันรังสี

1 609 92A 7AN | (14.12.2021) Bosch Power Toolsไทย | 477 u อย่าใช้แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแว่นกันแดดหรือใส่ขับ รถยนต์แว่นสำหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้ อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นสี ตัวอย่างการปฏิบัติงาน (ดูภาพประกอบ F–H) ตัวอย่างการใช้งานที่เป็นไปได้ของเครื่องมือวัด กรุณาดูในหน้าภาพประกอบ การบำรุงรักษาและการบริการ การบำรุงรักษาและการทำความสะอาด รักษาเครื่องมือวัดให้สะอาดตลอดเวลา อย่าจุ่มเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ เช็ดสิ่งสกปรกออกด้วยผ้านุ่มที่เปียกหมาดๆอย่าใช้สารซักฟอกหรือตัวทำละลาย ทำความสะอาดพื้นผิวตรงช่องทางออกลำแสงเลเซอร์เป็นประจำ และเอาใจใส่อย่าให้ขุย

เก็บรักษาและขนย้ายเครื่องมือวัดเฉพาะเมื่อบรรจุอยู่ในกระเป๋าใส่เครื่องมือวัด (21)

ในกรณีซ่อมแซม ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่เครื่องมือวัด (21) การบริการหลังการขายและการให้คำปรึกษาการใช้งาน ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยวกับการ บำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและ ข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ บ๊อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบ

เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่น ของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)478 | ไทย เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: +66 2012 8888 แฟกซ์: +66 2064 5800 www.bosch.co.th ศูนย์บริการซ่อมและฝึกอบรม บ๊อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540
