Ürün Tipi	Lazer Çizgi İşaretleyici
Marka	Bosch
Model	GLL 210 Professional
Minimum Menzil	10 m
Nivelman Hassasiyeti	±0,3 mm/m
Kendiliğinden Nivelman Aralığı	±4°
Nivelman Süresi	< 4 s
Çalışma Sıcaklıkları	-10 °C ile +50 °C
Depolama Sıcaklıkları	-20 °C ile +70 °C
Maksimum Bağıl Nem	%90
Lazer Sınıfı	2
Lazer Türü	630-650 nm, < 1 mW
Iraksama	0,5 mrad (tam açı)
Tripod Bağlantısı	1/4" ve 5/8"
Güç Kaynağı	3 adet 1,5 V LR6 (AA) pil
Çalışma Süresi - Çapraz Çizgi Modu	9 saat
Çalışma Süresi - Çizgi Modu	17 saat
Ağırlık (EPTA'ya göre)	0,49 kg
Boyutlar (U x G x Y)	112 x 55 x 106 mm
Koruma Sınıfı	IP54
Çalışma Modları	Çapraz çizgiler, yatay, dikey
Özel Fonksiyonlar	Kendiliğinden nivelman, otomatik kapanma (120 dk), kilitli sarkaç ünitesi
Dahil Aksesuarlar	Döner tutucu RM 1, koruma kılıfı, lazer hedefi, lazer görüş gözlükleri (versiyona göre)
Bakım	Yumuşak ve nemli bir bezle temizleyin, solvent kullanmayın
Onarılabilirlik	Yedek parçalar mevcuttur, Bosch satış sonrası hizmet

Sık sorulan sorular - GLL 210 Professional BOSCH

Bosch GLL 210 Professional nasıl çalıştırılır?

Açma/Kapama anahtarını (2) Açık konumuna getirin (otomatik nivelmanlı) veya Açık (kilitli sarkaç ünitesiyle). Durum LED'i (7) yanar ve lazer çizgileri görünür.

Cihazın maksimum menzili nedir?

Minimum menzil 10 m'dir. Olumsuz koşullarda (örn. doğrudan güneş ışığı) menzil azalabilir.

Nivelman hassasiyeti nasıl kontrol edilir?

İki duvar arasında 5 m mesafede bir kontrol yapın. Noktaları işaretleyin, cihazı 180° çevirin ve farkı ölçün. Hassasiyet ±0,3 mm/m'dir.

Hangi pil türleri kullanılmalı ve ne kadar dayanır?

3 adet alkalin LR6 (AA) pil kullanın. Çapraz çizgi modunda çalışma süresi 9 saat, tek çizgi modunda 17 saat'tir.

Cihaz kendi kendine kapanıyor, neden?

Otomatik kapanma, pilleri korumak için tuşlara 120 dakika dokunulmazsa devreye girer. Yatay mod tuşuna (6) 3 saniye basılı tutarak devre dışı bırakabilirsiniz.

Cihaz kilitli sarkaç ünitesiyle nasıl kullanılır?

Anahtarı Açık konumuna getirin. Sarkaç ünitesi kilitlenir, gösterge (8) kırmızı yanar ve lazer çizgileri yanıp söner. Otomatik nivelman devre dışıdır, cihazı eğebilirsiniz.

Lazer çizgileri hızlı yanıp sönerse ne yapılmalı?

Bu, kendiliğinden nivelmanın mümkün olmadığını gösterir (eğim > ±4°). Cihazı, çizgiler yanıp sönmeyi durdurana kadar daha yatay bir yüzeye yerleştirin.

Cihaz nasıl temizlenir ve bakımı yapılır?

Yumuşak ve nemli bir bezle temizleyin. Suya daldırmayın. Lazer çıkışı çevresini düzenli olarak temizleyin. Koruma kılıfında (21) saklayın.

Yedek parçalar ve satış sonrası hizmet nerede bulunur?

www.bosch-pt.com adresinde veya Bosch Müşteri Hizmetleri'ni 09 70 82 12 26 (Fransa) numaralı telefondan arayın. Cihazın 10 haneli referansını belirtin.

GLL 210 Professional ile hangi aksesuarlar uyumludur?

BT 150 tripod, BT 350 teleskopik çubuk, BM 1 evrensel tutucu, BM 3 tavan klipsi, lazer hedefi, lazer görüş gözlükleri, RM 1 döner tutucu.

KULLANIM KILAVUZU GLL 210 Professional BOSCH

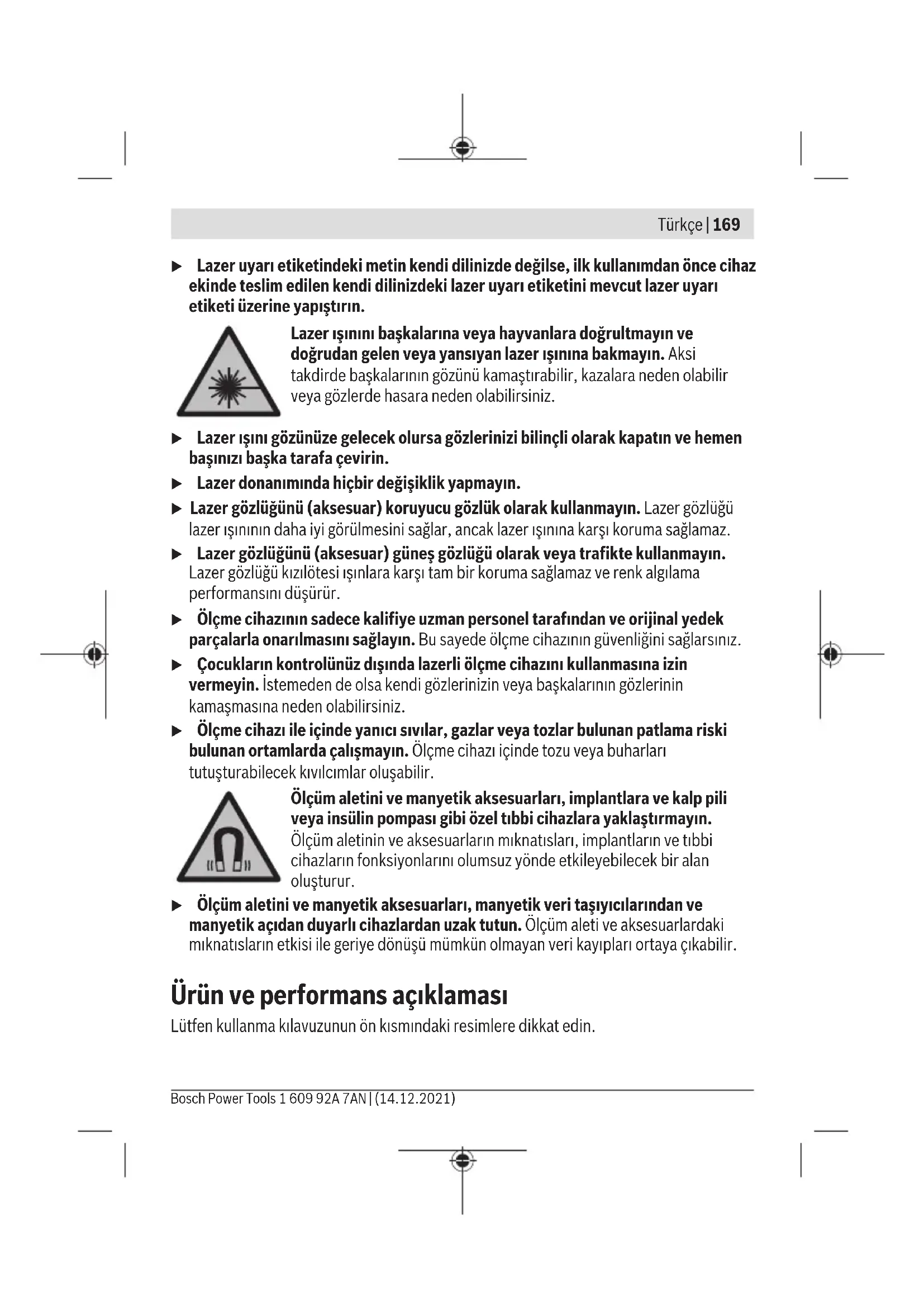

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatlarını ve uyarıları okumalısınız. Ölçme cihazı bu güvenlik talimatlarına uygun olarak kullanılmazsa, ölçme cihazının entegre koruyucu donanımlarının işlevi kısıtlanabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin.

BÜTÜN TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

Dikkat - Burada anılan kullanım ve ayar donanımlarından farklı donanımlar veya farklı yöntemler kullanıldığı takdirde, tehlikeli ışın yayılımına neden olunabilir. ▸ Bu ölçme cihazı bir lazer uyarı etiketi ile teslim edilir (ölçme cihazının resminin bulunduğu grafik sayfasında gösterilmektedir).

▸ Lazer uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki lazer uyarı etiketini mevcut lazer uyarı etiketi üzerine yapıştırın.

Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve doğrudan gelen veya yansıyan lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.

▸ Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin. ▸ Lazer donanımında hiçbir değişiklik yapmayın. ▸ Lazer gözlüğünü (aksesuar) koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz. ▸ Lazer gözlüğünü (aksesuar) güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü kızılötesi ışınlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür. Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını sağlayın. Bu sayede ölçme cihazının güvenliğini sağlarsınız. Çocukların kontrolünüz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. İstemeden de olsa kendi gözlerinizin veya başkalarının gözlerinin kamaşmasına neden olabilirsiniz. Ölçme cihazı ile içinde yanıcı sıvılar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda çalışmayın. Ölçme cihazı içinde tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir.

Ölçüm aletini ve manyetik aksesuarları, implantlara ve kalp pili veya insülin pompası gibi özel tıbbi cihazlara yaklaştırmayın. Ölçüm aletinin ve aksesuarların mıknatısları, implantların ve tıbbi cihazların fonksiyonlarını olumsuz yönde etkileyebilecek bir alan oluşturur.

Ölçüm aletini ve manyetik aksesuarları, manyetik veri taşıyıcılarından ve manyetik açıdan duyarlı cihazlardan uzak tutun. Ölçüm aleti ve aksesuarlardaki mıknatısların etkisi ile geri dönüşü mümkün olmayan veri kayıpları ortaya çıkabilir.

Ürün ve performans açıklaması

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrol edilmesi için tasarlanmıştır.

Bu ölçme cihazı kapalı mekanlarda ve açık havada kullanılmaya uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen eleman alan numaralar ile grafik sayfasındaki ölçme cihazı resmindeki numaralar aynıdır.

(1) Lazer ışını çıkış deliği (2) Açma/kapama şalteri (3) Tripod girişi 5/8 (4) Tripod girişi 1/4 (5) Dikey mod tuşu (6) Yatay mod tuşu (7) Durum göstergesi (8) Salınım sabitlemesi göstergesi (9) Lazer uyarı etiketi (10) Seri numarası (11) Pil haznesi kapağı (12) Pil haznesi kapağı kilidi (13) Dönen platform (RM 1)a (14) Kılavuz raya (15) Montaj deliği (16) Mıknatıs a) (17) Kılavuz oluk (18) Tavan kıskacı (BM 3)a (19) Universal tutucu düzeneği (BM 1)a (20) Lazer hedef tahtası (21) Koruma çantası (22) Lazer gözlüğü a) (23) Tripod (BT 150)a

(24) Teleskopik çubuk (BT 350)a

a) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Çüzgün lazeri GLL 2-10
Malzeme numarası	3601 K63 L..
Asgari çalışma alanıA)	10 m
Nivelman hassasiyeti ±0,3 mm/m
Standart otomatik nivelman araları ±4°
Standart nivelman suresi < 4 sn
Çalışma sicutkı -10°C ... +50°C
Saklama sicutkı -20°C ... +70°C
Referans)yükbeklik üzerinde maks. uygulama)yükbekkı 2000 m
Bağın hava nemi maks. % 90
IEC 61010-1 uyarınca kırlenme derecesi 2	B)
Lazer sinificant 2
Lazer tipl 630-650 nm, < 1 mW
C6	1
Iraksama 0,5 mrad (tamairobi)
Tripod girişi 1/4"; 5/8"
Piller 3 × 1,5 V LR6 (AA)
İşletim türlerine güre,isletim suresi
- Çapraz;cizgi modu	9 sa
- Çizgisel,isletim	17 sa
Ağırkı EPTA-Procedure 01:2014 uyarınca	0,49 kg
Ölcüleri(uzunluk × geni,GLik ×)yükbsekkı	112 × 55 × 106 mm

Çizgi lazeri GLL 2-10

Koruma türü IP54 (toz ve püskürme suyu

koruması)

A) Çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin doğrudan gelen güneş ışığı) azalabilir. B) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar.

Tip etiketi üzerindeki seri numarası (10) ölçme cihazınızın kimliğinin belirlenmesine yarar.

Montaj

Pillerin takılması/değiştirilmesi

Bu ölçme cihazının alkali mangan bataryalarla çalıştırılması tavsiye olunur.

Batarya gözü kapağını (11) açmak için kilide (12) basın ve batarya gözü kapağını çıkarın. Pilleri yerlerine yerleştirin.

Batarya gözünün iç tarafındaki şekle bakarak doğru kutuplama yapın.

Piller zayıfladığında durum göstergesi (7) yanıp söner. Ölçüm aleti ilk yanıp sönmeden sonra yaklaşık 1 saat daha çalıştırılabilir.

Bütün bataryaları daima eşzamanlı olarak değiştirin. Daima aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Uzun süre kullanmayacaksanız pilleri ölçüm aletinden çıkarın. Piller uzun süre ölçüm aleti içinde kullanılmadığında korozyona uğrayabilir ve kendiliğinden boşalabilir.

Dönen platform RM 1 ile çalışma (bkz. Resimler A-B)

Dönen platform (13) yardımıyla ölçüm aletini 360° döndürebilirsiniz. Bu sayede lazer çizgileri, ölçüm aletinin pozisyonu değişmeden ayarlanabilir.

Ölçüm aletinin kılavuz yivini (17) ilgili dönen platformun (14) kılavuz rayına (13) yerleştirin ve ölçüm aletini dayanak noktasına kadar platforma itin.

Ayırmak için ölçüm aletini dönen platformun tersi yönünde çekin.

Dönen platform konumlandırma olanakları:

• Düz zeminde dik, -Dikey bir yüzeye vidali,
• Üst braket (18) ile metal tavan barlarına sabitleme,
• Mıknatıs (16) yardımıyla metal yüzeylere sabitleme.

Aksesuarı yüzeylere sabitlerken parmaklarınızı manyetik aksesuarın arka tarafından uzak tutun. Mıknatısların yüksek çekme kuvveti nedeniyle parmaklarınız sıkışabilir.

İşletim

Çalıştırma

Ölçme cihazını hemden ve dokudan gelen ısınmadan koruyun. Ölçme cihazını aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Ölçme cihazını uzun süre otomobil içinde bırakmayın. Aşırı büyük sıcaklık farkları oluştuğunda, ölçme cihazının önce ortam sıcaklığına gelmesini sağlayın ve çalışmaya devam etmeden önce daima hassasiyet kontrolü yapın (Bakınız "Ölçme cihazının hassasiyet kontrolü", Sayfa 175). Aşırı sıcaklıklarda veya sıcaklık dalgalanmalarında ölçme cihazının hassasiyeti olumsuz yönde etkilenebilir. Ölçme cihazını şiddetli çarpma ve düşmelere karşı koruyun. Ölçme cihazına dışarıdan şiddetli etki olduğunda, çalışmaya devam etmeden önce daima bir hassasiyet kontrolü yapmalısınız (Bakınız "Ölçme cihazının hassasiyet kontrolü", Sayfa 175). Taşırken ölçme cihazını kapatın. Kapama işleminde pandül ünitesi kilitlenir, aksi takdirde cihaz şiddetli hareketlerde hasar görebilir.

Açma/kapama

Ölçüm aletini açmak için açma/kapama şalterini (2) ilgili "On" (nivelman otomatiği olmadan çalışma için) konumuna itin veya "On" (nivelman otomatiği ile çalışma için) konumuna getirin. Durum göstergesi (7) yanar. Ölçüm aleti açıldıktan hemen sonra çıkış deliklerinden (1) lazer çizgileri gönderir. Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın.

Ölçüm aletini kapatmak için açma/kapama şalterini (2) "Off" pozisyonuna itin. Durum göstergesi (7) söner. Cihaz kapanınca pandül birimi kilitlenir.

Açık bulunan ölçme cihazını kontrolsüz bırakmayın ve kullandıktan sonra ölçme cihazını kapatın. Başkalarının gözü lazer ışını ile kamaşabilir.

50°C değerindeki izin verilen maksimum çalışma sıcaklığının aşılması durumunda, lazer diyotlarını korumak üzere cihaz kapanır. Soğuduktan sonra ölçüm aleti tekrar işletmeye hazır duruma gelir ve tekrar açılabilir.

Otomatik kapanma

Yakl. 120 dak. boyunca ölçüm aletindeki hiçbir tuşa basılmazsa ölçüm aleti, aküleri korumak için otomatik olarak kapanır.

Ölçüm aleti otomatik olarak kapandıktan sonra tekrar açmak için, açma/kapama şalterini (2) önce "Off" pozisyonuna itip sonra tekrar açabilirsiniz veya dikey mod (5) tuşuna veya yatay mod (6) tuşuna bir kez basabilirsiniz.

Otomatik kapanmayı devre dışı bırakmak için (alet açık durumdayken) yatay mod (6) tuşuna en az 3 saniye süre ile basılı tutun. Otomatik kapanma pasif hale gelince lazer çizgileri onaylamak üzere kısa süre yanıp söner.

Not: Çalışma sıcaklığı 45°C'nin üzerine çıkarsa otomatik kapanma devre dışı bırakılamaz. Otomatik kapanma işlevini etkin duruma getirmek için ölçme cihazını kapatın ve tekrar açın.

İşletim türleri

Bu ölçme aletinin birçok işletim türü vardır ve bunlar arasında istediğiniz zaman değişiklik yapabilirsiniz:

• Çapraz çizgi modu (bkz. resim C): Bir yatay ve bir dikey lazer çizgisi oluşturur.
• Yatay Çizgi modu (bkz. resim D): Bir yatay lazer çizgisi oluşturur. Dikey çizgi modu (bkz. resim E): Bir dikey lazer çizgisi oluşturur.

Açıldıktan sonra ölçüm aleti çapraz çizgi modunda bulunur. Yatay mod (6) ve dikey mod (5) tuşlarıyla yatay ve dikey lazer çizgilerini birbirinden bağımsız olarak açabilir ve kapatabilirsiniz.

Bütün işletme türleri hem nivelman otomatiği ile hem de salınım sabitlemesi ile seçilebilir.

Nivelman otomatiği

Nivelman otomatiği ile çalışma

Ölçüm aletini yatay, sert bir zemine yerleştirin, dönen platformda (13) veya tripodda (23) sabitleyin.

Nivelman otomatiği ile çalışmak için açma/kapama şalterini (2) "On" pozisyonuna itin. Nivelman otomatiği (otomatik nivelman fonksiyonu) ±4°'lik otomatik nivelman alanındaki sapmaları dengeler. Lazer çizgileri hareketsiz duruma geldiğinde nivelman tamamlanmış demektir.

Otomatik seviyeleme mümkün değilse (örneğin ölçüm aletinin bulunduğu yüzey, yatay konumdan 4° üzerinde fazla sapma gösteriyorsa) lazer ışınları hızlı bir tempoda yanıp söner.

Bu gibi durumlarda ölçme aletini yatay olarak yerleştirin ve otomatik nivelmanın tamamlanmasını bekleyin. Ölçme aleti ±4° değerindeki otomatik nivelman aralığı içindeyse lazer ışınları sürekli yanar.

İşletme esnasındaki sarsıntılarda veya konum değişikliklerinde ölçüm aleti tekrar otomatik olarak nivelman yapar. Ölçüm aletinin kaymasından kaynaklanan hatayı önlemek için seviyeleme sonrasında, referans noktalara bağlı olarak lazer ışınlarının konumunu kontrol edin.

Salınım sabitlemesi ile çalışma

Salınım sabitlemesi ile çalışmak için açma/kapama şalterini (2) "On" açık pozisyonuna itin. Salınım sabitlemesi göstergesi (8) kırmızı yanar ve lazer çizgileri sürekli olarak yavaş yanıp söner.

Salınım sabitlemesi ile çalışırken nivelman otomatiği kapalıdır. Ölçüm aletini serbestçe elinizde tutabilirsiniz veya eğimli bir zemine yerleştirebilirsiniz. Bu durumda lazer ışınlarının nivelman ayarı yapılmaz ve zorunlu olarak birbirine dik seyretmez.

Ölçme cihazının hassasiyet kontrolü

Hassasiyet üzerine olan etkiler

En büyük etkiyi ortam sıcaklığı yapar. Özellikle zeminden yukarı doğru seyreden sıcaklık farkları lazer ışınını saptırabilir.

Zeminden yükselen ısıdan kaynaklanan termal etkileri en aza indirmek için, ölçüm aletinin bir tripod üzerinde kullanılması tavsiye edilir. Mümkünse ölçüm aletini çalışma yerinin ortasına yerleştirin.

Dış etkiler yanında cihaza özgü etkiler de (örneğin düşme veya şiddetli çarpmalar) sapmalara neden olabilir. Bu nedenle çalışmaya başlamadan önce her defasında nivelman hassasiyetini kontrol edin.

Önce yatay lazer çizgisinin yüksekliğini ve nivelman hassasiyetini, sonra da dikey lazer çizgisinin nivelman hassasiyetini kontrol edin.

Yaptığınız kontrollerde ölçüm aleti maksimum sapma sınırını aşacak olursa, cihazı bir Bosch müşteri hizmetine onarıma gönderin.

Yatay ışın yükseklik hassasiyetinin kontrol edilmesi

Bu kontrol işlemi için A ve B duvarları arasında 5 m'lik serbest bir ölçme hattına ihtiyacınız vardır.

• Ölçüm aletini A duvarının yakınında tutucu düzeneğine tespit edin veya bir tripoda yerleştirin veya cihazı düz ve sağlam bir zemine yerleştirin. Ölçüm aletini nivelman otomatikli işletimde açın ve çapraz çizgi modunu seçin.

Lazeri A duvarına yakın olarak doğrultun ve ölçme cihazının nivelman yapmasını bekleyin. Lazer ışınlarının duvara kesiştiği noktanın ortasını işaretleyin (Nokta I).

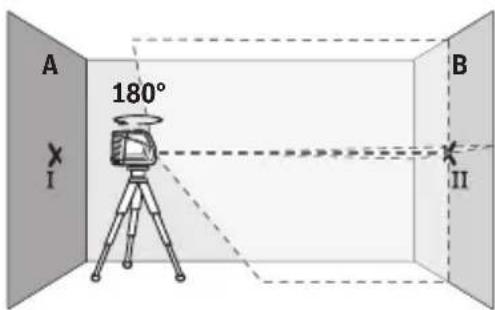

• Ölçme cihazını 180° çevirin, nivelman yapmasını bekleyin ve karşı duvara B lazer ışınlarının kesiştiği noktayı işaretleyin (Nokta II).
• Ölçme cihazını - çevirmeden - B duvarının yakınına yerleştirin, cihazı açın ve nivelman yapmasını bekleyin.

• Ölçme cihazının yüksekliğini (tripot yardımı ile ve gerekiyorsa besleyerek) lazer çizgilerinin kesiştiği nokta tam olarak B duvarında işaretlenen Nokta II'ye denk gelecek biçimde ayarlayın.

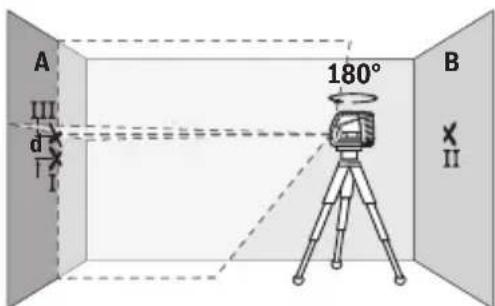

Yüksekliği değiştirmeden, ölçme cihazını 180° çevirin. Cihazı A duvarına, dikey lazer ışını işaretlenen Nokta I'den geçecek biçimde doğrultun. Ölçme cihazının nivelman yapmasını bekleyin ve A duvarında lazer ışınlarının kesiştiği noktayı işaretleyin (Nokta III).

• A duvarında işaretlenen I ve III noktaları arasındaki d farkı, ölçüm cihazının gerçek yükseklik sapmasını verir.

2 × 5 m = 10 m ölçüm hattında izin verilen maksimum sapma:

10 m × ±0,3 mm/m = ±3 mm. Nokta I ve III arasındaki d farkı en fazla 3 mm olmalıdır.

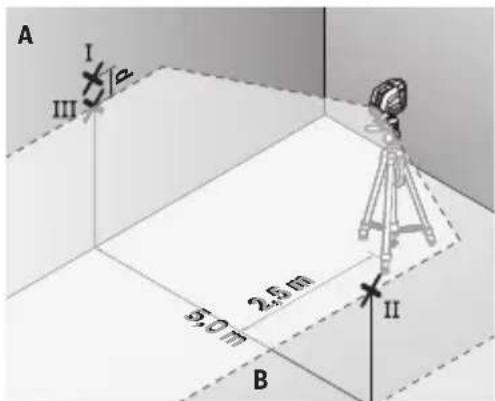

Yatay ışın nivelman hassasiyetinin kontrol edilmesi

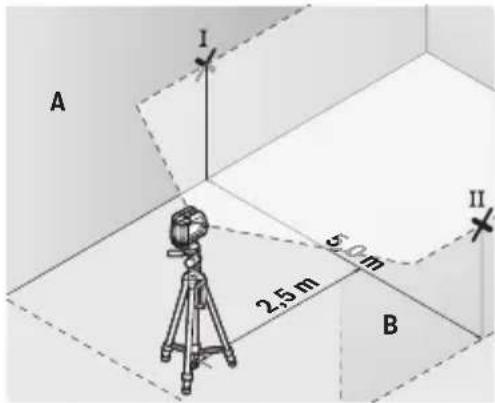

Bu kontrol için yaklaşık 5 × 5 m'lik boş bir alana ihtiyacınız vardır.

• Ölçüm aletini A ve B duvarları arasında ortasına, tutucu düzeneğine veya tripoda yerleştirin veya sağlam bir zemine yerleştirin. Ölçüm aletini otomatik nivelmanlı işletimde açın ve yatay modu seçin. Ölçüm aletinin nivelman yapmasını bekleyin.

• Ölçüm aletinden 2,5 m uzaklıkta, her iki duvarda lazer çizgisinin orta noktasını işaretleyin (nokta I duvar A için ve nokta II duvar B için).

• Ölçüm aletini 180° döndürerek 5 m mesafede konumlandırın ve seviyeleme yapmasını sağlayın.
• Ölçüm aletinin yüksekliğini (tripod yardımıyla veya altına destek koyarak), lazer çizgisinin orta noktası önceden işaretlenen nokta II duvar B'ye denk gelecek şekilde ayarlayın.
• Duvar A'da lazer çizgisinin orta noktasını ilgili nokta III olarak işaretleyin (dikey konumda nokta I'in üzerinde veya altında).
• A duvarında işaretlenen I ve III noktalarının farkı d, ölçüm aletinin yataydan gerçek sapmasını verir.

2 × 5 m = 10 m ölçüm hattında izin verilen maksimum sapma:

10 m × ±0,3 mm/m = ±3 mm. Nokta I ve III arasındaki d farkı en fazla 3 mm olmalıdır.

Dikey ışın nivelman hassasiyetinin kontrol edilmesi

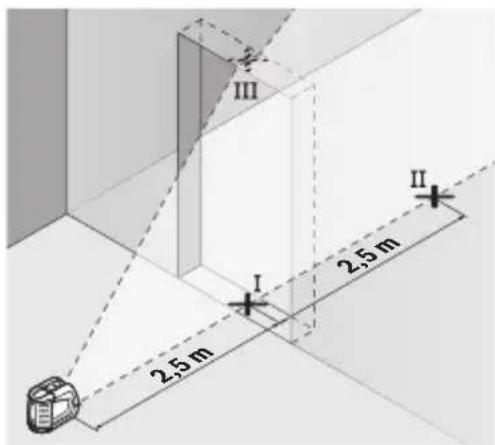

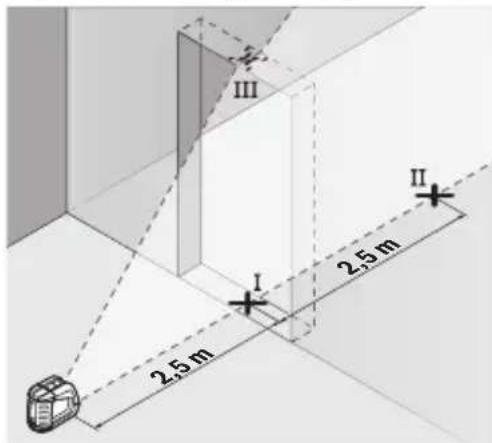

Bu kontrol işlemi için her iki tarafında en azından 2,5 m yer olan bir kapı aralığına (sert zemin üzerinde) ihtiyacınız vardır.

• Ölçüm aletini kapı aralığından 2,5 m mesafeye sert ve düz bir zemine yerleştirin (tripoda değil). Ölçüm aletini nivelman otomatikli işletmede açın. Dikey modu seçin ve ölçüm aletinin seviyeleme yapmasını bekleyin.

Kapı aralığı zeminindeki dikey lazer çizgisinin ortasını işaretleyin (Nokta I), kapı aralığının diğer tarafında 5 m mesafedeki noktayı (Nokta II) ve kapı aralığı üst kenarındaki noktayı (Nokta III) işaretleyin.

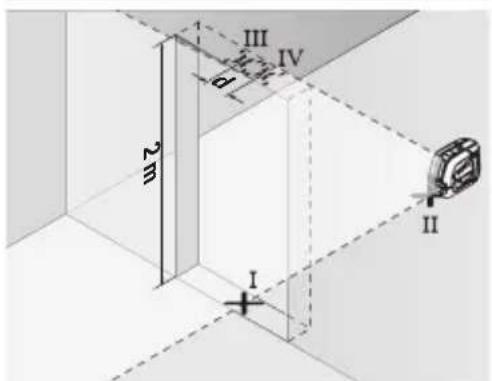

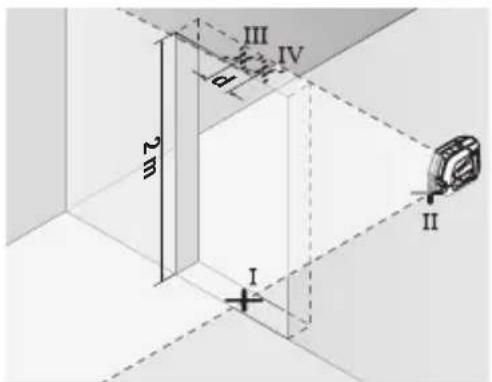

• Ölçüm aletini kapı aralığının öteki tarafına doğrudan Nokta II'nin arkasına yerleştirin. Ölçüm aletinin nivelman yapmasını bekleyin ve dikey lazer çizgisini, Nokta I ve II'den geçecek biçimde doğrultun.

Kapı aralığı üst kenarında lazer ışınının ortasını Nokta IV olarak işaretleyin. İşaretlenen III ve IV noktaları arasındaki d farkı, ölçme cihazının dikeylikten gerçek sapmasını verir. Kapı aralığının yüksekliğini ölçün.

İzin verilen maksimum sapma şekilde hesaplanır:

Kapı aralığı yüksekliğinin iki katı × 0,3 mm/m

Örnek: Kapı aralığı yüksekliği 2 m ise, maksimum sapma

2 × 2m × ± 0,3mm/m = ± 1,2mm olmalıdır. Nokta III ve IV birbirinden en fazla 1,2 mm ayrı olmalıdır.

Çalışırken dikkat edilecek hususlar

• İşaretleme yaparken daima lazer çizgisinin ortasını kullanın. Lazer çizgisinin genişliği mesafe ile birlikte artar.

Lazer hedef tablası ile çalışma

Lazer hedef tablası (20), elverişsiz koşullarda ve uzak mesafelerde lazer ışınının görünürlüğünü iyileştirir.

Lazer hedef tahtasının (20) yansıma yapan yüzeyi lazer çizgisinin görünürlüğünü iyileştirir, saydam yüzeyi ise lazer çizgisinin hedef tahtasının arkasında da görünmesine olanak sağlar.

Tripot ile çalışma (aksesuar)

Tripot stabil ve yüksekliği ayarlanabilir bir ölçme zemini sağlar. Ölçme cihazının 1/4" sehpa girişini (4) tripotun (23) dişli yuvasına veya piyasada bulunan bir fotoğraf sehpasının yuvasına takın. Piyasada bulunan bir yapı tripotuna sabitleme yapmak için 5/8"-sehpa yuvasını (3) kullanın. Ölçme cihazını tripotun sabitleme vidası ile sıkıca vidalayın.

Ölçme cihazını açmadan önce tripotu kabaca doğrultun.

Çok amaçlı sabitleme aparatı (aksesuar) ile sabitleme (Bakınız: Resim F)

Universal tutucu düzeneğini (19) kullanarak ölçme cihazını örneğin dikey yüzeylere veya mıknatıslanabilir malzemeye sabitleyebilirsiniz. Universal tutucu düzeneği zemin tripodu olarak da kullanılmaya uygundur ve ölçüm aletinin yüksekliğinin ayarlanmasına olanak sağlar.

Aksesuarı yüzeylere sabitlerken parmaklarınızı manyetik aksesuarın arka tarafından uzak tutun. Mıknatısların yüksek çekme kuvveti nedeniyle parmaklarınız sıkışabilir.

Ölçme cihazını açmadan önce çok amaçlı sabitleme aparatını (19) kabaca ayarlayın.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü ortam ışığını filtre eder. Bu nedenle lazer ışığı göze daha parlak gelir.

▷ Lazer gözlüğü (aksesuar) koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz. ▷ Lazer gözlüğü (aksesuar) güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü kızılötesi ışınlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür.

İş örnekleri (Bakınız: resimler F-H)

Ölçme cihazının uygulama örnekleri için grafik sayfalarına bakın.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını her zaman temiz tutun.

Ölçme cihazını suya veya başka sıvıların içine daldırmayın.

Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle çiş şeligi yakınındaki yüzeyi düzenli aralıklarla temizleyin ve bunu yaparken tüylenme olmamasına dikkat edin.

Ölçüm aletini sadece koruma çantası (21) içinde saklayın ve taşıyın.

Onarım gerektiğinde ölçme cihazını koruyucu çanta (21) içinde gönderin.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlar. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da

bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Türkçe

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok. No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bağriaçıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu/Konya

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer/Bursa

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik/Samsun

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli/ İzmir

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Çözüm Bobinaj

Kuşget San. Sit. A Blok 11 Nolu Cd. No:49/A

Şehitkamil/Gaziantep

Tel: [phone]

Faks: [phone]

E-posta: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun/HATAY

Tel: [phone]

E-posta: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Gün Saat Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San. ve Tic. Ltd. Şti.

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San. ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Ustundag Bobinaj ve Sogutma Sanayi

Nusretiye Mah. Boyacilar Araligi No: 9

Corlu / Tekirdag

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

ISIKLAR ELEKTRIK BOBINAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Ölçme cihazları, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Ölçme cihazını ve bataryaları evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış ölçme cihazları ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır.

2x5u.10u.

10 3.3 3.3. d 3.3. 3.3.

2.5 2

n475

（wnwunF）

10540

Jusunlne

Inn027587555

027587525
