用户手册 GLL 210 Professional BOSCH

±0.3mm/m 自動補正範囲（代表値） ±4°

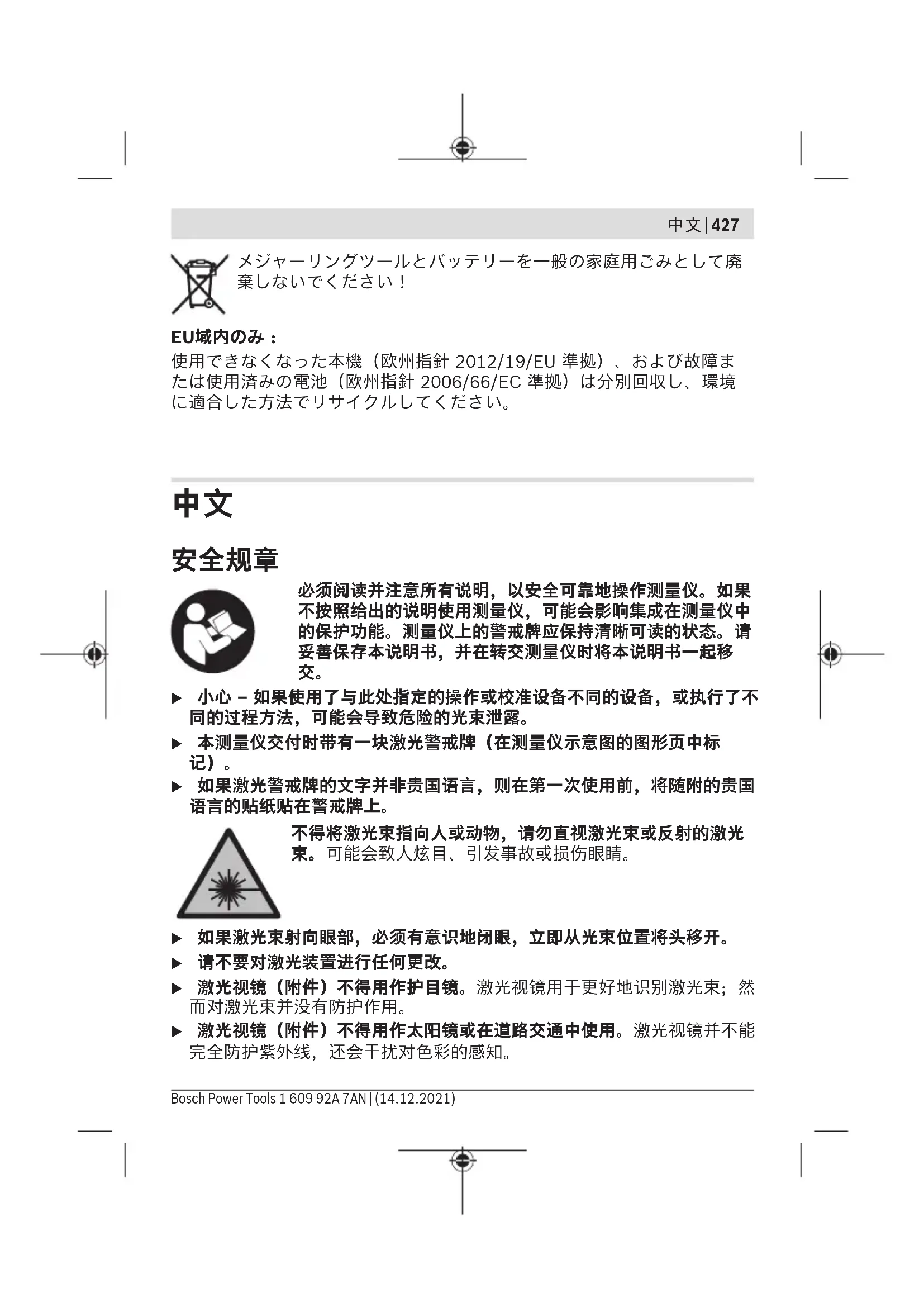

必须阅读并注意所有说明，以安全可靠地操作测量仪。如果 不按照给出的说明使用测量仪，可能会影响集成在测量仪中 的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请 妥善保存本说明书，并在转交测量仪时将本说明书一起移

u 小心 – 如果使用了与此处指定的操作或校准设备不同的设备，或执行了不 同的过程方法，可能会导致危险的光束泄露。 u 本测量仪交付时带有一块激光警戒牌（在测量仪示意图的图形页中标

u 如果激光警戒牌的文字并非贵国语言，则在第一次使用前，将随附的贵国 语言的贴纸贴在警戒牌上。 不得将激光束指向人或动物，请勿直视激光束或反射的激光 束。可能会致人炫目、引发事故或损伤眼睛。 u 如果激光束射向眼部，必须有意识地闭眼，立即从光束位置将头移开。 u 请不要对激光装置进行任何更改。 u 激光视镜（附件）不得用作护目镜。激光视镜用于更好地识别激光束；然 而对激光束并没有防护作用。 u 激光视镜（附件）不得用作太阳镜或在道路交通中使用。激光视镜并不能 完全防护紫外线，还会干扰对色彩的感知。 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)428 | 中文 u 仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保

u 不得让儿童在无人看管的情况下使用激光测量仪。可能意外地让他人或自

u 请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪 器内可能产生火花并点燃粉尘和气体。 不要将测量仪和磁性附件靠近植入物和其他医疗设备，例如 心脏起搏器或胰岛素泵。测量仪和附件的磁性会产生磁场， 这可能对植入物和医疗设备的功能产生不利影响。 u 让测量仪和磁性附件远离磁性数据媒体和对磁性敏感的设备。测量仪和附 件的磁性作用可能会导致不可逆的数据丢失。

测量仪用于确定和检测水平线和垂直线。 本测量仪适合在室内和室外使用。

机件的编号和仪器详解图上的编号一致。 (1)

a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有

–20摄氏度至+70摄氏度 基准高度以上的最大使用高度 2000米

17小时 重量符合EPTA-Procedure01:2014 0.49公斤 尺寸（长× 宽× 高） 112× 55× 106毫米

IP54（防尘、防溅） A) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。 B) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。 型号铭牌上的序列号(10)是测量仪唯一的识别码。

建议使用碱性电池运行测量仪。 按下止动件(12)以打开电池盒盖(11)，然后取下电池盒盖。装入电池。 根据电池盒内部的图示，注意电极是否正确。 如果电池电量低，状态指示灯(7)会闪烁。测量仪可能在首次闪烁后还能工 作约1小时。 务必同时更换所有的电池。请使用同一制造厂商所生产的相同容量电池。 u 长时间不用时，请将电池从测量仪中取出。 在长时间存放于测量仪中的 情况下，蓄电池可能会腐蚀以及自行放电。 工作时使用旋转支架RM1 （参见插图A–B） 借助旋转支架(13)可以将测量仪旋转360度。这样就能精准设置激光线，而 无需改变测量仪的位置。 将测量仪的导槽(17)放在旋转支架(13)的导轨(14)上，然后将测量仪推到平

分开时以相反的方向将测量仪从旋转支架上拉出。 1 609 92A 7AN | (14.12.2021) Bosch Power Tools中文 | 431

– 立在一个水平面上， – 拧到一个垂直面上， – 用天花板夹子(18)夹到天花板金属条上， – 借助磁铁(16)吸到金属表面。 u 如果固定住附件的上表面，要让手指远离磁力附件的背面。磁贴巨大的吸

u 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。 u 请勿在极端温度或温度波动较大的情况下使用测量仪。 比如请勿将测量 仪长时间放在汽车内。温度波动较大的情况下，先让测量仪的温度稳定下 来，在继续加工前应先进行精度检查(参见 “测量仪精度检查”, 页433)。 如果仪器曝露在极端的气候下或温差相当大的环境中，会影响测量仪的测

u 避免让测量仪发生剧烈碰撞或将其跌落。测量仪受到强烈的外部作用之 后，在重新使用之前务必进行精度检查(参见 “测量仪精度检查”, 页433)。 u 运输时，请关闭测量仪。关机后摆动零件会被锁定，否则摆动零件可能因

如要接通测量仪，请将电源开关(2)推到位置“ On”（操作时使用摆动止 动件）或推到位置“ On”（操作时使用自动找平功能）。状态指示灯(7) 亮起。测量仪开机后，立即从放射口(1)射出激光线。 u 不得将激光束对准人或动物，也请勿直视激光束，即使和激光束相距甚远

如要关闭测量仪，请将电源开关(2)推到位置“Off”。状态指示灯(7)熄 灭。关闭状态下，摆动单元会被锁止。 u 测量仪接通后应有人看管，使用后应关闭。激光可能会让旁人炫目。 超出所允许的最高工作温度50°C时，测量仪就会关闭以保护激光二极管。 待测量仪冷却后便能够再度操作，此时您又可以再度开动仪器了。 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)432 | 中文

如果在约120分钟的时间内没有按下测量仪上的任何按键，则测量仪自动关

为了在自动关闭后再次接通测量仪，您可以先将电源开关(2)推到位 置“Off”，然后再次接通测量仪，或按压垂直模式按键(5)或水平模式按键 (6)。 如需停用自动断开装置，请（在测量仪接通时）按住水平模式按键(6)至少3 秒钟。如果自动断开装置已停用，则激光线短促闪烁进行确认。 提示：如果超出运行温度45°C，则自动断开装置无法再停用。 关闭测量仪然后再开动仪器，便可以再启动自动关机功能。

本测量仪有若干种不同的运行模式，可以随时进行转换： – 交叉线模式（参见插图C）：生成一条水平激光线和一条垂直激光线， – 水平模式（参见插图D）：生成一条水平激光线， – 垂直模式（参见插图E）：生成一条垂直激光线。 测量仪在开机后处于交叉线模式中。利用水平模式按键(6)和垂直模式按键 (5)可以相互独立地接通和关闭水平和垂直激光线。 在所有运行模式中均可选择使用自动找平功能或使用摆动止动件。

使用自动找平功能进行测量 将测量仪放到一个水平的、稳固的底板上，将其固定到旋转支架(13)或三脚 架(23)上。 对于带自动找平功能的操作，请将起停开关(2)推到位置“ On”。 在±4°的自找平范围内自动校平。只要激光线不再移动则表示测量仪已经完

如果无法自动找平，比如因为测量仪的支承面与水平偏差超过4°，激光束会

发生上述情况时，必须先水平放置测量仪，然后等其自动找平。一旦测量仪 处于±4°度的自调平范围内，激光束会长亮。 运行中若出现抖动或位置改变，测量仪会自动再次找平。在找平之后得利用 参考点检查激光的位置，以避免因为仪器的位置改变而造成误测。

对于带摆动止动件的操作，请将电源开关(2)推到位置“ On”。摆动止动 件指示灯(8)亮起红灯，激光线一直以慢节拍闪烁。 1 609 92A 7AN | (14.12.2021) Bosch Power Tools中文 | 433 使用摆动止动件操作时，自动找平功能关闭。您可以把测量仪握在手上或者 放在倾斜的底垫上操作。此时激光束不再找平并且不再强制性地彼此垂直。

操作环境的温度是最大的影响因素。尤其是由地面往上延伸的渐进式温度差

为了最大程度地降低从地板散发出的热量带来的热影响，建议将测量工具装 在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。 除了外部影响，对设备特殊的影响（例如掉落或强烈撞击）也会导致出现偏 差。因此，每次工作前都要检查校准准确性。 首先检测水平激光线的高度和找平准确性，然后检测垂直激光线的找平准确

如果在检查时发现测量仪的偏差超过最大极限，则将其交给Bosch客户服务

检测水平激光线的高度准确性 针对这项检查，您必须找一段无障碍物的5米长线段，而且该测量线段必须 介于两面墙A和B之间。 – 将测量仪器靠近墙壁A安装在支座或三脚架上，或者将它放置在稳固、平 坦的底垫上。在带自动找平功能的模式中接通测量仪，并选择交叉线模

5 m – 把激光束对准比较靠近的墙A并让 测量仪找平。找到激光束在墙面上 交叉的那一点（点Ⅰ），并标记该

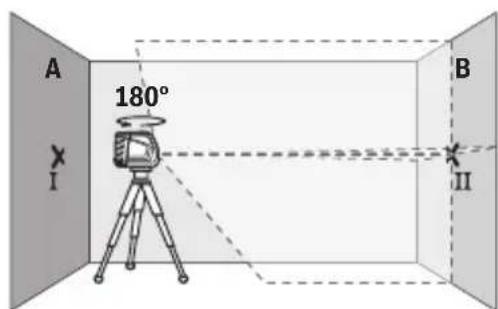

180° – 将测量仪旋转180°，找平，然后在 对面的墙B上标记激光束的交叉点

– 靠近墙B放下测量仪，不要旋转，接通，找平。

– 调整测量的高度（借助三脚架，必 要时通过垫板），使激光线的交叉 点正好与墙B上之前标记的点Ⅱ重

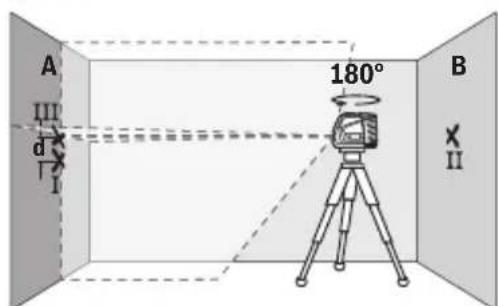

– 将测量仪旋转180°，不要改变高 度。将测量仪对准墙A，使垂直激 光线穿过标记的点Ⅰ。让测量仪找 平并标记激光线在墙A上的交叉点

– 墙A上标记的点Ⅰ和点Ⅲ之间的差值d就是测量仪的实际高度差。 在2×5米=10米的测量距离内允许的最大偏差为： 10米×±0.3毫米/米=±3毫米。就是说，点Ⅰ和点Ⅲ之间的差值d最大允许为 3毫米。 检测水平激光线的找平准确性 针对这项检测，必须找一块约5×5米的空闲区域。 – 将测量仪安装在墙面A和B之间中间的支座或三脚架上，或者将测量仪放 置在稳固、平坦的底垫上。在带自动找平功能的模式中接通测量仪，并选 择水平模式。让测量仪找平。 1 609 92A 7AN | (14.12.2021) Bosch Power Tools中文 | 435 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

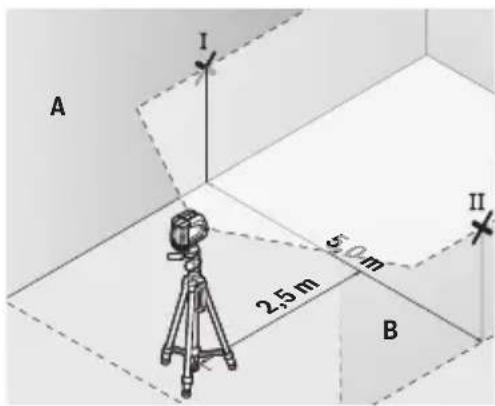

– 在距测量仪2.5米的两墙上标记激 光线的中心（在墙A上标记点Ⅰ，在 墙B上标记点Ⅱ）。 2,5 m

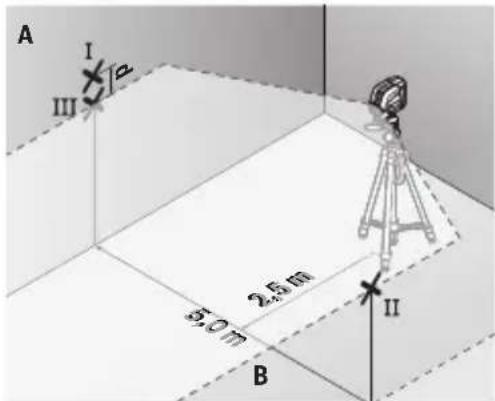

– 调整测量仪的高度（借助三脚架，必要时通过垫板），使激光线的中心正 好与墙B上之前标记的点Ⅱ重合。 – 在墙A上将激光线的中心标记为点Ⅲ（垂直于点Ⅰ上方或下方）。 – 墙A上标记的点Ⅰ和点Ⅲ之间的差值d就是测量仪与水平面之间的实际偏差。 在2×5米=10米的测量距离内允许的最大偏差为： 10米×±0.3毫米/米=±3毫米。就是说，点Ⅰ和点Ⅲ之间的差值d最大允许为 3毫米。 检查垂直激光线的找平准确性 检查时需要一个门孔，（在稳固基底上）检查时门各侧至少有2.5米的位

– 将测量仪放置在距离门孔2.5米远的稳固、平坦的基底上（而不是在三脚 架上）。在带自动找平功能的模式中接通测量仪。选择垂直模式，让测量

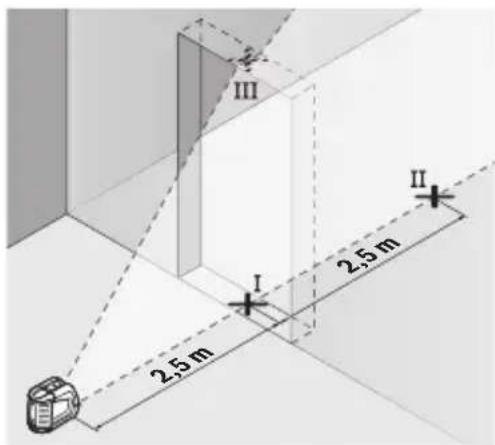

Bosch Power Tools 1 609 92A 7AN | (14.12.2021)436 | 中文 2,5 m 2,5 m – 在门孔底（点Ⅰ）、距门孔侧面5米 （点Ⅱ）和距门孔上边缘5米（点 Ⅲ）处分别标记垂直激光线的中

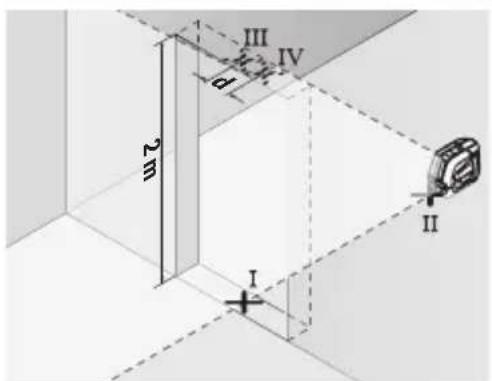

– 将测量仪放到门孔的另一侧，正好 位于点Ⅱ的后方。让测量仪找平， 以校准垂直激光线，使激光线的中 心正好贯穿点Ⅰ和点Ⅱ。 – 将门孔上边缘的激光线中心标记为点Ⅳ。 – 点Ⅲ和Ⅳ之间的差值d就是测量仪在垂直方向的实际偏差。

请按如下步骤计算所允许的最大偏差： 两倍的门孔高度 ×0.3毫米/米 例如：门孔高度为2米，则允许的最大偏差 2 × 2米 × ±0.3毫米/米 = ±1.2毫米。就是说，点Ⅲ和Ⅳ之间最多相距 1.2毫米。

u 仅使用激光线中心来标记。激光线的宽度随距离的改变而改变。

在条件不佳和距离较远时，激光靶(20)可以改善激光束的可见性。 激光靶(20)的反光面可以改善激光线的可见性，通过透明面可以在激光靶的

三脚架提供稳定的、高度可调的测量底座。将测量仪用1/4"三脚架接头(4) 安装到三脚架(23)或市售摄影三脚架的螺纹上。要固定到市售组合式三脚架 上时，请使用5/8"三脚架接头 (3)。使用三脚架的固定螺栓将测量仪固定。 在开动测量仪之前，先大略地调整好三脚架的位置。 用通用支架进行固定（附件）（参见插图F） 借助通用支架(19)，您可以将测量仪固定到垂直表面或可磁化材料上。通用 支撑也可以充当地面三脚架，它可以减轻调整测量仪高度的工作。 u 如果固定住附件的上表面，要让手指远离磁力附件的背面。磁贴巨大的吸

接通测量仪前，请先大略地调整好通用支架(19)。

激光辨识镜会过滤周围环境的光线。因此激光束会显得更亮。 u 激光视镜（附件）不得用作护目镜。激光视镜用于更好地识别激光束；然 而对激光束并没有防护作用。 u 激光视镜（附件）不得用作太阳镜或在道路交通中使用。激光视镜并不能 完全防护紫外线，还会干扰对色彩的感知。 工作范例（参见插图F–H） 有关测量仪的使用范例请参考说插图说明。

测量仪器必须随时保持清洁。 不可以把仪器放入水或其它的液体中。 使用潮湿，柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。 务必定期清洁激光出口，清洁时不可以在出口残留绒毛。 存储和搬运测量仪时，一定要将其放在保护袋(21)中。 需要修理时，请将测量仪装入保护袋(21)邮寄。

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备 件的展开图纸和信息也可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。 询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)438 | 中文

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用测量仪，附件和包装材料。 请勿将测量仪和电池/蓄电池扔到生活垃圾里。

无法再使用的测量仪根据欧盟第2012/19/EU号指令，损坏的或旧充电电池/ 蓄电池根据欧盟第2006/66/EC号指令必须单独收集并根据环保要求进行回

為確保能夠安全地使用本測量工具，您必須完整詳讀本說明 書並確實遵照其內容。若未依照現有之說明內容使用測量工 具，測量工具內部所設置的防護措施可能無法發揮應有功 效。謹慎對待測量工具上的警告標示，絕對不可讓它模糊不 清而無法辨識。請妥善保存說明書，將測量工具轉交給他人 時應一併附上本說明書。 u 小心－若是使用非此處指明的操作設備或校正設備，或是未遵照說明的操 作方式，可能使您暴露於危險的雷射光照射環境之下。 u 本測量工具出貨時皆有附掛雷射警示牌（即測量工具詳解圖中的標示

u 雷射警示牌上的內容若不是以貴國語言書寫，則請於第一次使用前將隨附 的當地語言說明貼紙貼覆於其上。 請勿將雷射光束對準人員或動物，您本人亦不可直視雷射光 束或使雷射光束反射。 因為這樣做可能會對他人眼睛產生眩 光，進而引發意外事故或使眼睛受到傷害。 u 萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並立刻將頭轉離光束範圍。 u 請勿對本雷射裝備進行任何改造。 u 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射眼鏡是用來讓您看清楚雷 射光束：但它對於雷射光照射並沒有保護作用。 u 請勿將雷射眼鏡當作護目鏡（配件）使用，或在道路上行進間使用。雷射 眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。 u 本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能 夠確保本測量工具的安全性能。 u 不可放任兒童在無人監督之下使用本雷射測量工具。 他們可能會不小心 對他人或自己的眼睛造生眩光。 u 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量 工具內部產生的火花會點燃粉塵或氣體。 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)440 | 繁體中文 測量工具與磁性配件不得接近植入裝置以及諸如心律調節器 或胰島素幫浦等其他醫療器材。 測量工具和配件中含有磁 鐵，形成的磁場可能干擾植入裝置和醫療器材運作。 u 請讓測量工具與磁性配件遠離磁性資料儲存裝置和易受磁場干擾的高靈敏 器材。測量工具與配件內的磁鐵，形成的磁場可能造成無法挽救的資料遺

此測量工具的設計適合用來確認及檢查水平線及垂直線。 本測量工具可同時適用於室內及戶外應用。

機件的編號和儀器詳解圖上的編號一致。 (1)

(3) 5/8" 三腳架固定座 (4) 1/4" 三腳架固定座 (5)

a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有

90% 依照 IEC61010-1，污染等級為

3×1.5V LR6（AA） 各操作模式的可連續工作時間 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)442 | 繁體中文

IP54（防塵防潑濺） A) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。 B) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。 從產品銘牌的序號 (10) 即可確定您的測量工具機型。

建議使用鹼錳電池來驅動本測量工具。 若要打開電池盒蓋(11)，請按壓鎖扣(12) 並取下電池盒蓋。裝入電池。 此時請您注意是否有依照電池盒內側上的電極標示正確放入。 當電池快沒電時，電量警示燈(7) 便會閃爍。從第一次閃爍後開始算起，本 測量工具還能繼續運作約 1小時。 務必同時更換所有的電池。請使用同一製造廠商，容量相同的電池。 u 長時間不使用時，請將測量工具裡的電池取出。電池可能因長時間存放於 測量工具中不使用而自行放電。 使用旋轉座RM1 進行測量 （請參考圖A–B） 本測量工具可在旋轉座(13) 的輔助之下 360° 旋轉。透過這個方法，不需 移動測量工具的位置，即可精準標示雷射標線。 將測量工具的導槽(17) 裝到旋轉座 (13) 的導軌 (14) 上，並將測量工具推 到平台上，直到最底位置。 若要拆開，請將測量工具朝旋轉座的相反方向推移即可。 旋轉座的可行固定方式： – 直立於一個平坦水平面上、 – 利用螺絲鎖在垂直立面上、 – 搭配使用天花板夾具 (18) 即可固定在天花板的金屬長條上、 – 利用磁鐵 (16) 即可吸附在金屬表面上。 1 609 92A 7AN | (14.12.2021) Bosch Power Tools繁體中文 | 443 u 當您將配件固定在表面時，手指請勿靠近磁性配件的背面。 磁鐵的強力 牽引力可能會夾住手指。

u 不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。 u 勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。例如請勿將它長時 間放在車內。歷經較大溫度起伏時，請先讓測量工具回溫，而且一定要檢 查精準度，確認後才能繼續進行測量 (參見 「測量工具精準度檢查」, 頁445)。 如果儀器曝露在極端溫度下或溫差較大的環境中，會影響儀器的測量準確

u 測量工具須避免猛力碰撞或翻倒。測量工具遭受外力衝擊後，一律必須先 檢查其精準度，確認後才能繼續使用(參見 「測量工具精準度檢查」, 頁445)。 u 若要搬運測量工具時，請先將它關閉。關機後擺動零件應要被鎖定，否則 擺動零件可能因為強烈的震動而受損。

若要啟動測量工具，請將起停開關(2) 推至「 On」（適用於使用擺動鎖 進行測量）或「 On」（適用於自動調平功能開啟之測量作業）。狀態指 示器(7) 亮起。本測量工具開機後將隨即從射出口(1) 發射一道雷射標線。 u 雷射光束不可以對準人或動物，操作人本身也不要直視光束，即使和光束 相距甚遠也不可以做上述動作。 若要關閉測量工具，請將起停開關 (2) 推至「Off」位置。狀態指示器(7) 變暗。關閉時，擺動零件即遭鎖定。 u 不可放任啟動的測量工具無人看管，使用完畢後請關閉測量工具電源。雷 射可能會對旁人的眼睛產生眩光。 當操作溫度已超出最高允許值 50 °C 時，將自動關機以保護雷射二極體。待 測量工具冷卻後又能再度操作時，您即可重新開機。

若持續約 120 分鐘未按壓測量工具上的任何按鈕，本測量工具將自動關機

若要在自動關機之後重新啟動測量工具，您可先將起停開關(2) 推至 「Off」接著再啟動測量工具，亦或者按一下垂直操作鍵(5) 或水平操作 鍵(6)。 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)444 | 繁體中文 若要停用自動關機功能，請在測量工具處於啟動狀態時按住水平操作鍵(6) 不放，維持 3 秒鐘。自動關機功能成功停用時，雷射標線將短暫閃爍以示確

提示：操作溫度如果超過 45 °C，可能無法停用此自動關機功能。 若要啟用自動關機功能，請將測量工具關閉後再重新啟動即可。

測量工具提供多種操作模式，供您隨時進行切換： – 十字線模式（請參考圖C）：發射出一條水平及一條垂直雷射標線， – 水平模式（請參考圖D）：發射出一條水平雷射標線， – 垂直模式（請參考圖E）：發射出一條垂直雷射標線。 開動儀器後內定的功能是十字雷射測量，您可利用水平操作鍵(6) 和垂直操 作鍵(5)，獨立開啟和關閉水平及垂直雷射標線。 所有操作模式皆可選擇是否要使用自動調平功能或擺動鎖。

自動調平功能開啟之測量作業 請將本測量工具放置在一個穩固的水平平面上，或將它固定在旋轉座(13) 或三腳架(23) 上。 針對使用自動調平功能的作業，請您將起停開關 (2) 推至「 On」位置。 自動調平功能會在相差 ±4° 的自動調平範圍內自動調整。雷射標線靜止不動

若無法使用自動調平功能，例如一旦測量工具的所在平面與水平面之間相差 達 4° 以上時，雷射光束將快速閃爍。 發生上述情況時，請將本測量工具架設在水平平面上，然後等待其自動調 平。測量工具一進入 ±4° 的自動調平範圍時，雷射光束隨即再度持續亮起。 測量工具在運轉期間若有振動或移位，將重新進行調平。在完作調平之後應 利用參考點檢查雷射光束的位置，以免因為儀器位置改變而造成測量錯誤。

若要使用擺動鎖進行測量，請您將起停開關(2) 推至「 On」。擺動鎖指 示器(8) 將亮紅燈，且雷射標線會以緩慢節奏持續閃爍。 使用擺動鎖進行測量時，自動調平功能將關閉。您可以把測量工具拿在手上 或是將它放置到合適的基座上操作。雷射光束不再進行調平，也不再強制性

操作環境的溫度是最大的影響因素。尤其是由地面往上延伸的漸進式溫度差 異可能會使雷射光束改變方向。 為了將由地面升高的熱度所產生的熱影響降至最低，建議在三腳架上使用測 量工具。此外，請您將測量工具儘量架設在作業區的中央。 除了外在因素，發生偏差的原因亦可能來自機器本身（例如機器曾翻倒或受 到猛力撞擊）。因此，每次開始工作之前，請您先進行調平精準度檢查。 一律先檢查水平雷射標線的高度精準度及調平精準度，然後再檢查垂直雷射

如果檢查時發現測量工具的偏差超過最大極限。必須把儀器交給 Bosch顧客

請檢查水平線的高度精準度 針對這項檢查，您必須在兩面牆 A 和牆B 之間找出一段無障礙物、長度 5 m

– 請將測量工具先安裝在托架或三腳架上後，再架設到 A 牆附近的位置，或 將測量工具放置在穩固的平坦基座上。請將測量工具開啟為使用自動調平 功能，然後選擇十字線模式。

5 m – 把雷射光束對準比較靠近的 A 牆並 讓測量儀進行調平。標示出雷射標 線在牆上之交叉點的中心位置（Ⅰ

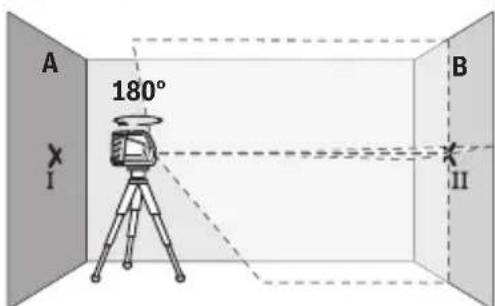

180° – 將測量工具旋轉 180°，讓它進行 調平，然後在對面的 B 牆上標出雷 射標線的交叉點（Ⅱ點）。 – 將測量工具（不用旋轉）移至靠近 B 牆附近，然後啟動電源，讓它進行

– 調整測量工具的高度（利用三腳架 或者必要時可再墊高），讓雷射標 線的交叉點正好對準先前在 B 牆上

– 將測量工具旋轉 180°，但不用再 改變其高度。這次要讓它對準那條 通過 A 牆 Ⅰ 點的垂直線。讓測量工 具進行調平，接著再到 A 牆上標出 雷射標線的交叉點（Ⅲ 點）。 – A 牆上標出的 Ⅰ 與 Ⅲ 兩點相差的高度 d 即是測量工具的實際高度偏差。 測量距離為 2 × 5m = 10m 時的最大容許偏差是： 10m × ±0.3mm/m = ±3 mm。因此，Ⅰ 和 Ⅲ 兩點之間相差的距離 d 最多 只能有 3mm。 請檢查水平線的調平精準度 針對這項檢查，您必須找一塊約 5 × 5 m 的無障礙物空間。 – 請將測量工具先安裝在托架或三腳架後，再架設到 A 牆與 B 牆的中間 點，或將測量工具放置於穩固的平坦基座上。請將測量工具開啟為使用自 動調平功能，然後選擇水平模式。讓測量工具進行調平。 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

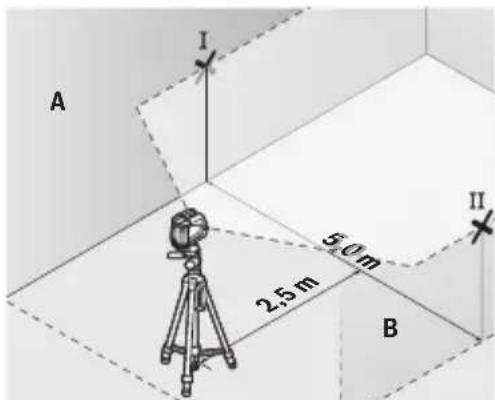

– 請在與測量工具相隔 2.5 m 的兩 邊牆面上標出雷射標線的中心點 （A 牆上為 Ⅰ 點，B 牆上為 Ⅱ

– 將測量工具旋轉 180° 後架設在相 隔 5 m 距離的位置上，然後讓它

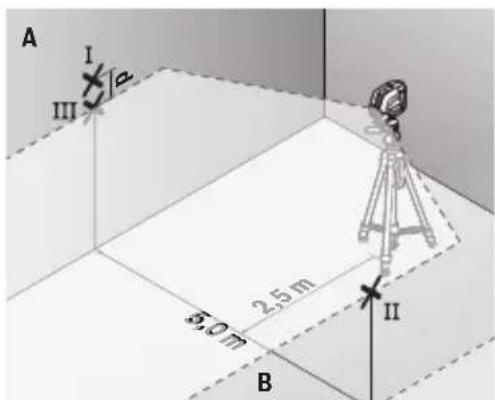

– 調整測量工具的高度（利用三腳架或者必要時可再墊高），讓雷射標線的 中心點正好對準先前在 B 牆上標出的 Ⅱ 點。 – 請在 A 牆上標出雷射標線的中心點，此即為 Ⅲ 點（與 Ⅰ 點呈一垂直線， 可能位於 Ⅰ 點之上或之下）。 – A 牆上標出的 Ⅰ 與 Ⅲ 兩點相差的高度 d 即是測量工具的實際水平高度偏

測量距離為 2 × 5 m = 10 m 時的最大容許偏差是： 10 m × ±0.3 mm/m = ±3 mm。因此，Ⅰ 和 Ⅲ 兩點之間相差的距離 d 最多 只能有 3 mm。 檢查垂直線的調平精準度 為進行此項檢查，您需要找出一處地面平坦穩固的門口，門的兩邊都至少有

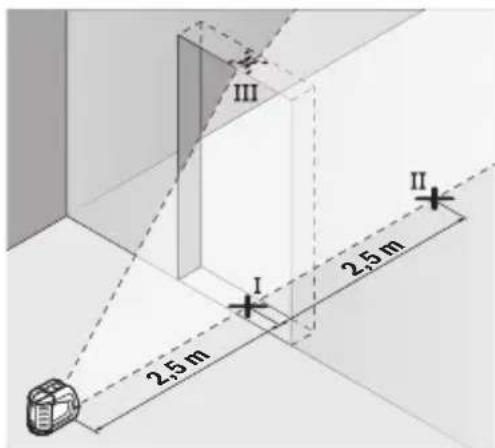

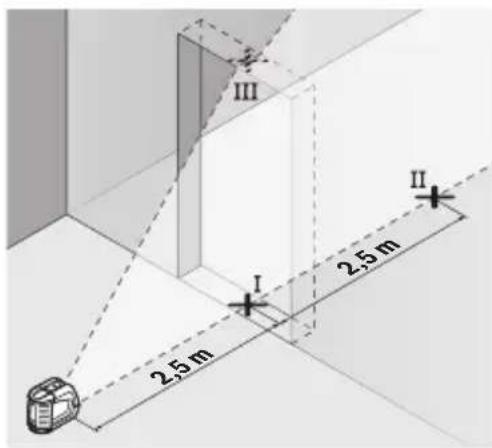

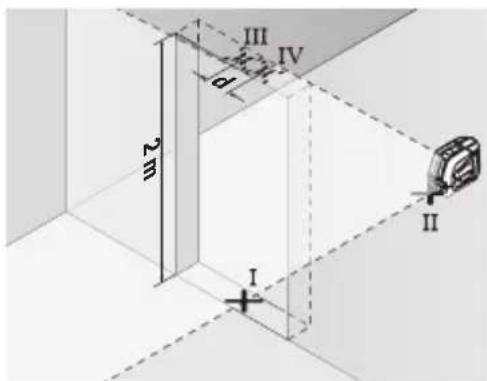

– 請將測量工具放置於穩固的平坦地面（不是三腳架）上，與門口相距 2.5公尺。請將測量工具開啟為使用自動調平功能。請選用垂直模式，然 後讓測量工具進行調平。 2,5 m 2,5 m – 請在門口地面上（Ⅰ點）、在門口 另一邊與目前位置相距 5m 的位 置上（Ⅱ點）以及門口上緣處 （Ⅲ點），標出垂直雷射標線的中

– 將測量工具移至門口另一邊，正好 放在 Ⅱ 點後。讓測量工具進行調 平，並調整垂直雷射標線的位置， 讓它的中心點剛好同時通過 Ⅰ點及

– 在門口上緣處標出雷射標線的中心點，此即為 Ⅳ 點。 – Ⅲ 與 Ⅳ 兩點之間相差的距離 d 即是測量工具的實際垂直偏差。

最大容許偏差的計算方式如下： 兩倍的門口高度 ×0.3mm/m 舉例來說：如果門口高度為 2 m，則最大容許偏差為 2× 2m× ±0.3mm/m= ±1.2mm。因此，Ⅲ 及 Ⅳ 兩點最多可相差 1.2mm。

u 一律只能標示雷射標線中心點的位置。雷射標線的寬度會隨著距離而改

雷射標靶 (20) 可增強雷射光束在不利條件下以及距離較長時的能見度。 雷射標靶(20) 的平面具反射作用，它可增強雷射標線的能見度，另一半則 是可透光，讓您從雷射標靶背面也能看清楚雷射標線。 使用三腳架（配件）進行測量 三腳架可為您提供一個可調整高度的穩固測量基座。請利用 1/4" 三腳架固 定座 (4) 將測量工具安裝到三腳架 (23) 或一般市售相機三腳的螺紋孔上。 若要將本產品固定在一般市售的土木用三腳架上，則請您使用 5/8" 三腳架 固定座 (3)。利用三腳架的止付螺絲，將測量工具旋緊固定。 在啟動測量工具之前，先大略地調整好三腳架的位置。 利用萬用托架（配件）進行固定（請參閱圖 F） 您可利用萬用托架 (19) 將本測量工具固定在例如垂直平面或磁性材料上。 萬用托架也可以充當地面三腳架，它可以減輕調整測量工具高度的工作負

1 609 92A 7AN | (14.12.2021) Bosch Power Tools繁體中文 | 449 u 當您將配件固定在表面時，手指請勿靠近磁性配件的背面。 磁鐵的強力 牽引力可能會夾住手指。 在啟動測量工具之前，先大略調整好萬用托架 (19) 的位置。

雷射視鏡可過濾掉周圍環境的光線。因此，您的眼睛看到雷射光時會覺得較

u 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射眼鏡是用來讓您看清楚雷 射光束：但它對於雷射光照射並沒有保護作用。 u 請勿將雷射眼鏡當作護目鏡（配件）使用，或在道路上行進間使用。雷射 眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。 操作範例（請參閱圖 F–H） 有關測量工具的使用範例請參考說插圖說明。

測量儀器必須隨時保持清潔。 不可以把儀器放入水或其它的液體中。 使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑或溶液。 務必定期清潔雷射射出口，清潔時射出口不可殘留毛絮。 儲放和搬運測量工具時，一定要將它放置在保護套袋 (21) 內。 如需送修，請將測量工具放入保護套袋 (21) 內後，再轉交給相關單位。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問 題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)450 | 한국어 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保要求的方式回收再利用損壞的儀器、配件和包裝材料。 不得將測量工具與電池當成一般垃圾丟棄！

依據歐盟指令 2012/19/EU，無法再繼續使用的測量工具必須分別收集起 來，然後遵照環保相關法規進行資源回收。而歐盟指令 2006/66/EC 中則 要求已故障或汰換下來的充電電池／拋棄式電池亦須比照辦理。
