Toote tüüp	Joone laserpointer
Bränd	Bosch
Mudel	GLL 210 Professional
Minimaalne ulatus	10 m
Loodimise täpsus	±0,3 mm/m
Automaatloodimise vahemik	±4°
Loodimise kestus	< 4 s
Töötemperatuurid	-10 °C kuni +50 °C
Hoiustamistemperatuurid	-20 °C kuni +70 °C
Maksimaalne suhteline niiskus	90 %
Laserklass	2
Laseri tüüp	630-650 nm, < 1 mW
Lahknemine	0,5 mrad (täisnurk)
Statiivi ühendus	1/4" ja 5/8"
Toiteallikas	3 patareid 1,5 V LR6 (AA)
Tööaeg - ristjoonte režiim	9 h
Tööaeg - joonte režiim	17 h
Kaal (EPTA järgi)	0,49 kg
Mõõtmed (P x L x K)	112 x 55 x 106 mm
Kaitseaste	IP54
Töörežiimid	Ristjooned, horisontaalne, vertikaalne
Eriomadused	Automaatloodimine, automaatne väljalülitus (120 min), blokeeritud pendliüksus
Kaasasolevad tarvikud	Pöördtugi RM 1, kaitsehüls, laseri sihtplaat, laseri vaatlusprillid (vastavalt versioonile)
Hooldus	Puhasta pehme ja niiske lapiga, mitte lahustitega
Remonditavus	Varuosad saadaval, Bosch-i müügijärgne teenindus

Korduma kippuvad küsimused - GLL 210 Professional BOSCH

Kuidas Bosch GLL 210 Professional sisse lülitada?

Asetage sisse/välja lüliti (2) asendisse On (automaatloodimisega) või On (blokeeritud pendliüksusega). Olek-LED (7) süttib ja laserjooned ilmuvad.

Mis on seadme maksimaalne ulatus?

Minimaalne ulatus on 10 m. Ebasoodsates tingimustes (nt otsene päike) võib ulatus väheneda.

Kuidas kontrollida loodimistäpsust?

Tehke kontroll 5 m kaugusel kahe seina vahel. Märkige punktid, pöörake seadet 180° ja mõõtke erinevus. Täpsus on ±0,3 mm/m.

Milliseid patareisid kasutada ja kui kaua need kestavad?

Kasutage 3 leelispatareid LR6 (AA). Tööaeg on ristjoonte režiimis 9 h ja lihtjoonte režiimis 17 h.

Seade lülitub automaatselt välja, miks?

Automaatne väljalülitus aktiveerub 120 minuti pärast pärast nuppudele vajutamist, et säästa patareisid. Saate selle keelata, hoides horisontaalrežiimi nuppu (6) all 3 sekundit.

Kuidas kasutada seadet blokeeritud pendliüksusega?

Asetage lüliti asendisse On. Pendliüksus on blokeeritud, indikaator (8) süttib punaselt ja laserjooned vilguvad. Automaatloodimine on keelatud, saate seadet kallutada.

Mida teha, kui laserjooned vilguvad kiiresti?

See näitab, et automaatloodimine on võimatu (kalle > ±4°). Asetage seade horisontaalsemale pinnale, kuni jooned lõpetavad vilkumise.

Kuidas seadet puhastada ja hooldada?

Puhastage pehme ja niiske lapiga. Ärge kastke vette. Puhastage regulaarselt laseri väljundi ümbrust. Hoidke kaitsehülsis (21).

Kust leida varuosasid ja müügijärgset teenindust?

Veebilehel www.bosch-pt.com või võtke ühendust Bosch-i klienditeenindusega numbril 09 70 82 12 26 (Prantsusmaa). Esitage seadme 10-kohaline viitenumber.

Millised tarvikud ühilduvad GLL 210 Professional-iga?

Statiiv BT 150, teleskoopvarras BT 350, universaalne hoidik BM 1, laeklamber BM 3, laseri sihtplaat, laseri vaatlusprillid, pöördtugi RM 1.

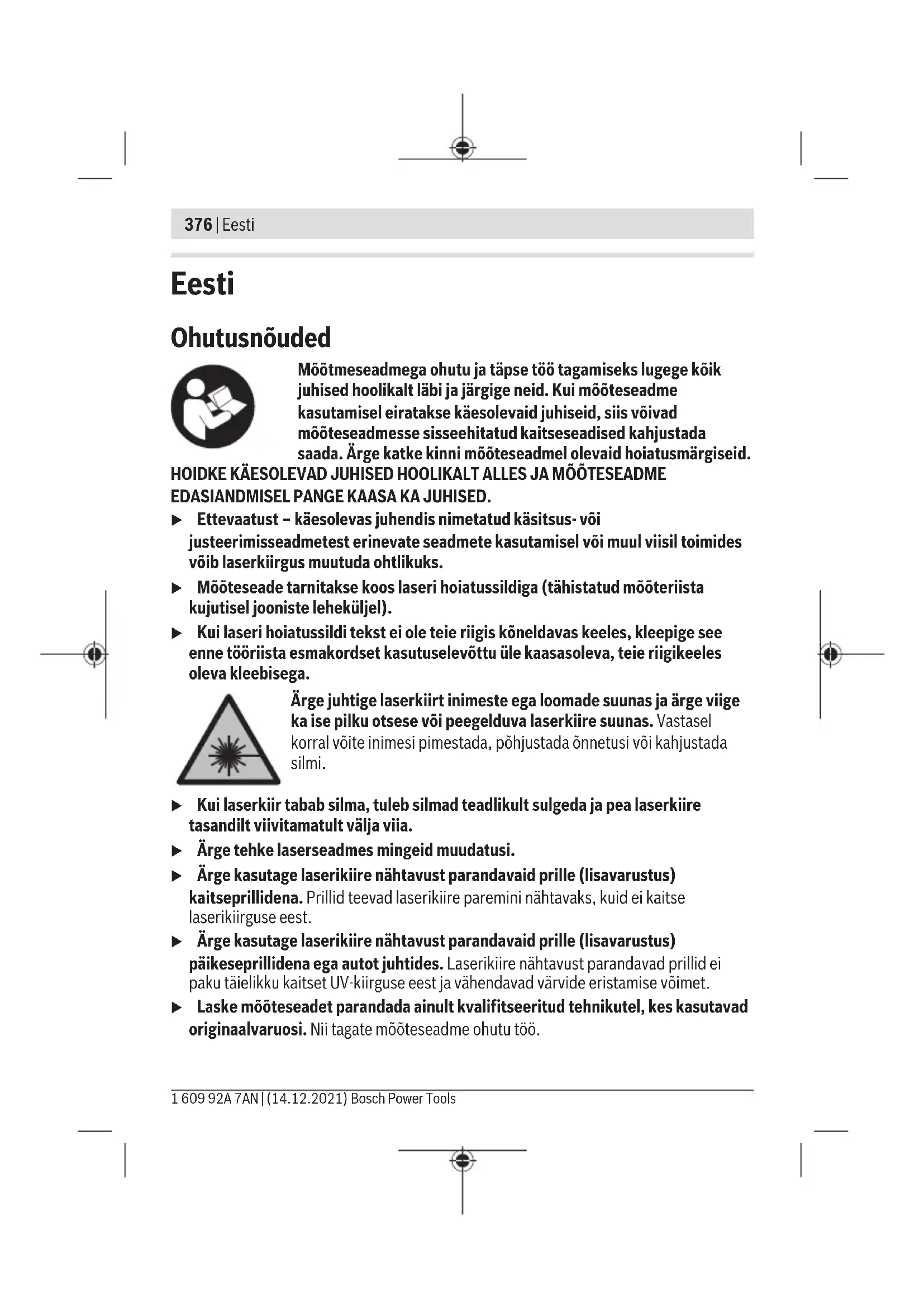

KASUTUSJUHEND GLL 210 Professional BOSCH

Mõõteseadmega ohutu ja täpse töö tagamiseks lugege kõik juhised hoolikalt läbi ja järgige neid. Kui mõõteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mõõteseadmesse sisseehitatud kaitseseadised kahjustada

saada. Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid.

HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÕÕTESEADME EDASIANDMISEL PANKE KAASA KA JUHISED.

▶ Ettevaatust - käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks. Mõõteseade tarnitakse koos laseri hoiatussildiga (tähistatud mõõteriista kujutisel jooniste leheküljel). ▶ Kui laseri hoiatussildi tekst ei ole teie riigis kõneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia. ▶ Ärge tehke laserseadmes mingeid muudatusi. ▶ Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest. ▶ Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet. ▶ Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö.

▶ Ärge laske lastel kasutada lasermõõteseadet ilma järelevalveta. Lapsed võivad teisi inimesi või ennast kogemata pimestada. ▶ Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.

Hoidke mõõteriist ja magnetiline lisavarustus eemal implantaatidest ja muudest meditsiinilistest seadmetest, nagu nt südamestimulaator või insuliinipump. Mõõteriista ja lisavarustuse magnetid tekitavad välja, mis võib implantaatide ja meditsiiniliste seadmete talitlust mõjutada.

Hoidke mõõteseade ja magnetarvikud eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Mõõteseadme ja tarvikute magnetite toime võib põhjustada andmete pöördumatut hävimist.

Toote kirjeldus ja kasutusjuhend

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Mõõteseadet kasutatakse horisontaalsete ja vertikaalsete joonte määramiseks ning kontrollimiseks. Mõõteriist sobib kasutamiseks sise- ja välistingimustes.

Kujutatud komponendid

Kujutatud komponentide numeratsiooni aluseks on jooniseleheküljel toodud numbrid.

(1) Laserikiire väljumisava (2) Sisse-/väljalüliti (3) Statiivi kinnituskoht, 5/8" (4) Statiivi kinnituskoht, 1/4" (5) Vertikaalrežiimi nupp (6) Horisontaalrežiimi nupp (7) Olekunäit (8) Pendli fiksaatori näit (9) Laseri hoiatussilt (10) Seerianumber

378|Eesti

(11) Patareipesa kaas (12) Patareipesa kaane fiksaator (13) Pöördhoidik (RM 1)a (14) Juhtsiin (15) Piklik kinnitusava (16) Magnet a) (17) Juhtsoon (18) Laeklamber (BM 3)a) (19) Universaalne hoidik (BM 1)a) (20) Laseri märklaud (21) Kaitsekott (22) Laserikiire nähtavust parandavad prillid (23) Statiiv (BT 150)a (24) Teleskoopvarras (BT 350)a

a) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Joonlaser GLL 2-10
Tootenumber	3601 K63 L..
Tööpiirkond vähemaltA)	10 m
Nivelleerumistäpsus ±0,3 mm/m
Tüüpiline isenivelleerumisvahemik ±4°
Tüüpiline nivelleerimisaeg < 4 s
Töötemperatuur -10 °C...+50 °C
Hoiutemperatuur -20 °C...+70 °C
Kontrollkörgust ületav max töökörgus 2000 m
Max suhteline öhuniiskus 90%
Määrdumisaste vastavalt standardile IEC 61010-1 2	B)
Laseri klass 2
Laseri tüup 630-650 nm, < 1 mW

1609 92A 7AN| (14.12.2021) Bosch Power Tools

Eesti 379

Joonlaser GLL 2-10

C6	1
Hajumine 0,5 mrad (täispöre)
Statiivi kinnituskoht 1/4"; 5/8"
Patareid 3 × 1,5 VLR6 (AA)
Tööaeg törežiimil
- Ristjoonrežiim 9 h
- Joonrežiim 17 h
Kaal EPTA-Procedure 01:2014 järgi 0,49 kg
Mõötmed (pikkus × laius × kõrgus) 112 × 55 × 106 mm
Kaitseaste IP54 (kaitstud tolu ja	veepritsmete eest)

A) Ebasoodsad keskkonnatingimused (nt otsene päikesekirgus) võivad tööpiirkonda vähendada. B) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda.

Teie mõõteseadme ühetahenduslikuks identimiseks kasutatakse tüübisildil olevat seerianumbrit (10).

Paigaldamine

Patareide paigaldamine/vahetamine

Mõõteseadmes on soovitatav kasutada leelis-mangaan-patareisid.

Patareipesa kaane (11) avamiseks vajutage fiksaatorit (12) ja võtke patareipesa kaas ära. Pange patareid sisse.

Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat õiget polaarsust. Kui patareid jäävad nõrgaks, vilgub olekunäit (7). Mõõteseadet saab pärast esimest vilkumist kasutada veel u 1 tunni.

Vahetage alati kõik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid.

▶ Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid välja. Patareid võivad pikemal mõõteseadmes hoidmisel korrodeeruda ja iseeneslikult tühjeneda.

Töötamine pöördhoidikuga RM 1 (vt jooniseid A-B)

Pöördhoidikuga (13) saate mõõteriista 360° pöörata. Nii saab laserijooni täpselt suunata, ilma et mõõteseadme asendit tuleks muuta.

Asetage mõõteseade juhtsoonega (17) juhtsiinile (14) pöördhoidikul (13) ja lükake mõõteseade platvormil oleva piirajani.

Eemaldamiseks tõmmake mõõteseade vastupidises suunas pöördhoidikult maha.

Pöördhoidiku võimalikud asendid:

• püstasendis tasasel pinnal,
• kruvituna vertikaalpinnale,
• laeklambri (18) abil metallist laeliistudel, -magneti (16) abil metallpindadel.

▷ Lisavarustuse kinnitamisel pindadele hoidke sõrmed magnetilise lisavarustuse tagaküljest eemal. Sõrmed võivad magnetite tugeva tõmbejõu tõttu vahele kinni jääda.

Töö

Seadme kasutuselevõtt

Kaitske mõõteriista niiskuse ja otsese päikesekiirguse eest. Ärge jätke mõõteriista äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Laske suuremate temperatuurikõikumiste korral mõõteriista temperatuuril kõigepealt ühtlustuda ja tehke enne töö jätkamist alati täpsuskontroll (vaadake „Mõõteseadme täpsuskontrolli“, Lehekülg 382). Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõõteriista täpsus väheneda. Vältige tugevaid lööke või mõõteseadme kukkumist. Mõõteseadme tugevate väliste mõjutuste järel peate alati enne edasitöötamist viima läbi täpsuskontrolli (vaadake „Mõõteseadme täpsuskontrolli“, Lehekülg 382). Transpordi ajaks lülitage mõõteseade välja. Väljalülitamisel lukustatakse pendlisõlm, mida järsud liigutused võiksid kahjustada.

Sisse-/väljalülitamine

Mõõteseadme sisselülitamiseks lükake sisse-/väljalüliti (2) asendisse «

On» (töötamiseks pendlifiksaatoriga) või asendisse « On» (töötamiseks nivelleerumisautomaatikaga). Olekunäit (7) süttib. Mõõteseade saadab kohe pärast sisselülitamist väljumisavadest (1) välja laserijooned.

Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant.

Mõõteseadme väljalülitamiseks lükake sisse-/väljalüliti (2) asendisse «Off». Olekunäit (7) kustub. Väljalülitamisel pendlisõlm lukustatakse.

Ärge jätke sisselülitatud mõõteseadet järelevalveta ja lülitage mõõteseade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.

Maksimaalse lubatud töötemperatuuri 50°C ületamisel lülitub seade laserdioodi kaitsmiseks välja. Pärast jahtumist on mõõteseade jälle töövalmis ja seda võib uuesti sisse lülitada.

Automaatne väljalülitumine

Kui u 120 min kestel ei vajutata mitte ühtegi mõõteseadme nuppu, lülitub mõõteseade patareide säästmiseks automaatselt välja.

Mõõteseadme automaatse väljalülitumise järel selle uuesti sisselülitamiseks võite lükata sisse-/väljalüliti (2) esialgu asendisse «Off» ja seejärel mõõteseadme uuesti sisse lülitada või vajutada üks kord vertikaalrežiimi nuppu (5) või horisontaalrežiimi nuppu (6).

Väljalülitumisautomaatika inaktiveerimiseks hoidke (sisselülitatud mõõteseadme korral) horisontaalrežiimi nuppu (6) vähemalt 3 s vajutatult. Kui väljalülitumisautomaatika on inaktiveeritud, vilguvad laserikiired korraks kinnituseks.

Suunis: Kui töötemperatuur on kõrgem kui 45°C , ei saa väljalülitumisautomaatikat enam inaktiveerida.

Väljalülitusautomaatika aktiveerimiseks lülitage mõõteseade välja ja uuesti sisse.

Töörežiimid

Mõõteriistal on mitu töörežiimi, mida võite igal ajal vahetada: Ristjoonrežiim (vt jn C): tekitab ühe horisontaalse ja ühe vertikaalse laserijoone, - Horisontaalrežiim (vt jn D): tekitab ühe horisontaalse laserijoone, - Vertikaalrežiim (vt jn E): tekitab ühe vertikaalse laserijoone.

Pärast sisselülitamist on mõõteseade ristjoonrežiimis. Horisontaalrežiimi (6) ja vertikaalrežiimi (5) nuppudega saate horisontaalse ja vertikaalse laserijoone üksteisest sõltumatult sisse ja välja lülitada.

Kõiki töörežiime saab valida nii nivelleerimisautomaatikaga kui pendlifiksaatoriga.

Nivelleerimisautomaatika

Nivelleerimisautomaatikaga töötamine

Asetage mõõteseade horisontaalsele stabiilsele alusele, kinnitage pöördhoidikule (13) või statiivile (23).

Nivelleerimisautomaatikaga töötamisel lükake sisse-/väljalüliti (2) asendisse "On".

Nivelleerimisautomaatika korrigeerib automaatselt ebatasasused

isenivelleerumispiirkonnas ±4°. Nivelleerimine on lõpetatud, kui laseri jooned enam ei liigu.

Kui automaatne nivelleerumine ei ole võimalik, nt kui mõõteseadme tugipind erineb horisontaalpinnast rohkem kui 4°, vilguvad laserikiired kiires taktis.

Sellisel juhul seadke mõõteriist horisontaalseks ja oodake ära automaatne nivelleerimine. Niipea kui mõõteriist on isenivelleerumispiirkonnas ±4°, põlevad laserkiired pidevalt.

Raputuste või asendimuutuste korral töö ajal nivelleeritakse mõõteseade automaatselt uuesti. Pärast nivelleerumist kontrollige laserkiirte asendit võrdluspunktide suhtes, et vältida mõõteseadme nihkumisest tingitud vigu.

Töötamine pendlifiksaatoriga

Lükake pendlifiksaatoriga töötamiseks sisse-/väljalüliti (2) asendisse "On".

Pendlifiksaatori näidik (8) süttib punaselt ja laserijooned vilguvad kestvalt aeglases taktis.

Pendlifikaatoriga töötamise korral on nivelleerumisautomaatika välja lülitatud.

Mõõteseadet võite vabalt käes hoida või kaldu olevale alusele asetada. Laserikiir enam ei nivelleerita ja nad ei pea enam omavahel tingimata ristuma.

Mõõteseadme täpsusekontroll

Täpsust mõjutavad tegurid

Suurimat mõju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt ülespoole suunatud temperatuurierinevused võivad laserikiire kõrvale kallutada.

Maapinnast kerkiva soojuse termiliste mõjude vähendamiseks on soovitav mõõteriista kasutada statiivil. Lisaks paigaldage mõõteseade võimalikult tööpinna keskele.

Väliste mõjude kõrval võivad hälbeid tekitada ka seadmepõhised mõjud (nt kukkumised või tugevad löögid). Seepärast kontrollige nivelleerimistäpsust iga kord enne töö algust. Kontrollige alati kõigepealt horisontaalse laserjoone kõrgus- ja nivelleerimistäpsust ning seejärel vertikaalse laserjoone nivelleerimistäpsust.

Kui mõõteriist peaks kontrollimisel ületama maksimaalset hälvet, laske seda remontida mõnes Bosch-klienditeeninduses.

Horisontaalse joone kõrgustäpsuse kontrollimine

Kontrollimiseks vajate vaba mõõteliku 5 m kindlal aluspinnas kahe seina, A ja B vahel.

• Paigaldage mõõteseade seina A lähedale kandurile või statiivile või asetage seade stabiilsele aluspinnale. Lülitage mõõteseade sisse nivelleerumisautomaatikaga režiimis ja valige ristjoonrežiim.

Suunake laser lähemale seinale A ja laske mõõteseadmel nivelleeruda. Märgistage punkti keskkoht, kus laseri jooned seinal ristuvad (punkt 1).

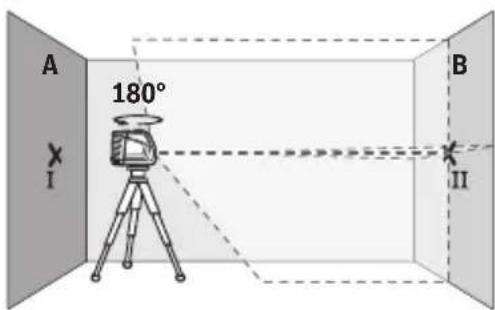

• Pöörake mõõteseadet 180° , laske nivelleeruda ja märgistage laseri joonte ristumispunkt vastasoleval seinal B (punkt II).
• Paigaldage mõõteseade - ilma seda pööramata - seina B lähedale, lülitage sisse ja laske nivelleeruda.

• Joondage mõõteseade (statiivi abil või vajadusel alusplaate kasutades) kõrguse suunas nii, et laseri joonte ristumispunkt oleks täpselt eelnevalt märgitud punktis II seinal B.

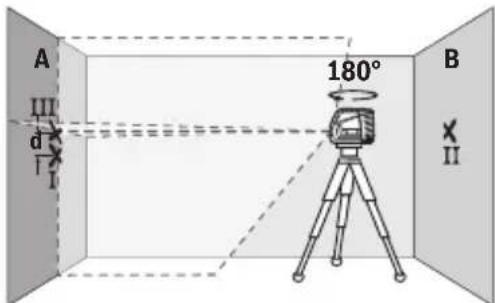

• Pöörake mõõteseadet ilma kõrgust muutmata 180°. Suunake see seinale A nii, et vertikaalne laseri joon läbiks juba märgistatud punkti I. Laske mõõteseadmel nivelleeruda ja märgistage seinal A laseri joonte ristumispunkt (punkt III).
• Märgistatud punktide I ja III vahekaugus d seinal A näitab mõõteseadme tegelikku kõrgusehälvet.

Mõõtelõigul 2 × 5 m = 10 m on maksimaalne lubatud hälve:

10 m × ±0,3 mm/m = ±3 mm. Erinevus d punktide I ja III vahel tohib olla järelikult kõige rohkem 3 mm.

Horisontaalse joone nivelleerumistäpsuse kontrollimine

Kontrollimiseks vajate vaba pinda u 5 × 5 m

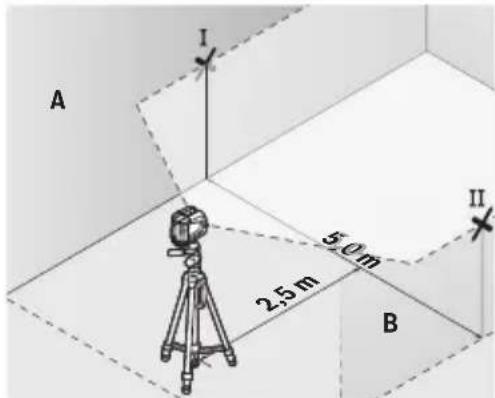

• Paigaldage mõõteseade seinte A ja B vahelisse keskpunkti hoidikule või statiivile või asetage seade stabiilsele aluspinnale. Lülitage mõõteseade sisse nivelleerumisautomaatikaga režiimis ja valige horisontaalrežiim. Laske mõõteseadmel nivelleeruda.

Märkige mõõteseadmest 2,5 m kaugusele mõlemale seinale laserjoone keskkoht (punkt I seinal A ja punkt II seinal B).

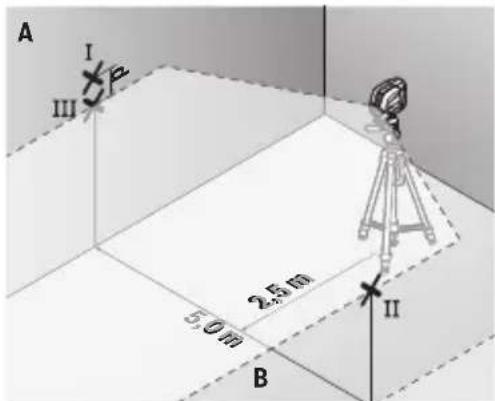

• Seadke mõõteseade 180° pööratult 5 m kaugusele ja laske sellel nivelleeruda.
• Joondage mõõteseadme kõrgus (statiivi abil või vajaduse korral esemete allaasetamisega) nii, et laserjoone keskkoht oleks täpselt eelnevalt seinal B märgitud punktis II.
• Märkige seinale A laserjoone keskkoht punktina III (vertikaalselt punktist I kõrgemale või madalamale).
• Erinevus d seinale A märgitud punktide I ja III vahel on mõõteseadme tegelik hälve horisontaalsuunast.

Mõõteliigul 2 × 5 m = 10 m on maksimaalne lubatud hälve:

10 m × ±0,3 mm/m = ±3 mm. Erinevus d punktide I ja III vahel tohib olla järelikult kõige rohkem 3 mm.

Vertikaalse joone nivelleerumistäpsuse kontrollimine

Kontrollimiseks vajate ukseava, mille mõlemal pool on vähemalt 2,5 m vaba ruumi (tugeval aluspinnal).

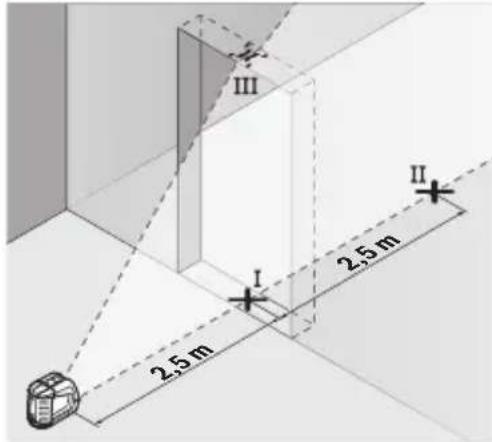

• Asetage mõõteseade ukseavast 2,5 m kaugusele stabiilsele tasasele aluspinnale (mitte statiivile). Lülitage mõõteseade sisse nivelleerumisautomaatikaga töörežiimis. Valige vertikaalrežiim ja laske mõõteseadmel nivelleeruda.

Märgistage vertikaalse laseri joone keskpunkt ukseava põrandal (punkt I), 5 m kaugusel teisel pool ukseava (punkt II) ning ukseava ülemisel serval (punkt III).

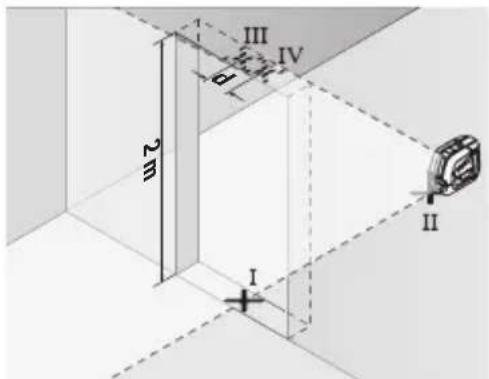

• Asetage mõõteseade ukseava teisele küljele kohe punkti II taha. Laske mõõteseadmel nivelleeruda ja suunake vertikaalne laserijoon nii, et selle keskkoht läbiks täpselt punkte I ja II.
• Märgistage laseri joone keskpunkt ukseava ülemisel serval punktina IV.
• Märgistatud punktide III ja IV vahekaugus d näitab mõõteseadme tegelikku hälvet vertikaalist.
• Mõõtke ukseava kõrgus.

Arvutage maksimaalne lubatud hälve järgmiselt:

ukseava kahekordne kõrgus × 0,3mm / m

Näide: ukseava kõrguse korral 2 m tohib maksimaalne hälve olla

2 × 2m × ± 0,3mm/m = ± 1,2mm . Punktid III ja IV tohivad olla järelikult teineteisest kõige rohkem 1,2 mm kaugusel.

Töösuunised

Kasutage märgistamiseks alati ainult laseri joone keskpunkti. Laseri joone laius muutub kaugusega.

Töötamine laseri märklauaga

Laseri märklaud (20) parandab laserkiire nähtavust ebasoodsates tingimustes ja suuremate kauguste korral.

Laseri märklaua (20) peegeldav pind parandab laserijoone nähtavust, läbi läbipaistva pinna on laserijoon tuvastatav ka laseri märklaua tagaküljel.

Töötamine statiiviga (lisavarustus)

Statiiv pakub stabiilset, reguleeritava kõrgusega mõõtmisalust. Asetage mõõteseade statiivi kinnituskohaga 1 / 4'' (4) statiivi (23) või standardse fotostatiivi keermele.

Standardsele ehitusstatiivile kinnitamiseks kasutage statiivi kinnituskohta 5 / 8" (3).

Enne mõõteseadme sisselülitamist joondage statiiv esialgselt.

Kinnitamine universaalse hoidikuga (lisavarustus) (vt jooniseid F)

Universaalse hoidiku (19) abil saate kinnitada mõõteseadme nt vertikaalsetele pindadele või magnetiseeritavatele materjalidele. Universaalne hoidik sobib kasutamiseks ka põrandastatiivina ja lihtsustab mõõteseadme kõrguse joondamist.

▷ Lisavarustuse kinnitamisel pindadele hoidke sõrmi magnetilise lisavarustuse tagaküljest eemal. Sõrmed võivad magnetite tugeva tõmbejõu tõttu vahele jääda.

Enne mõõteseadme sisselülitamist joondage hoidik (19) esialgselt.

Laseri prillid (lisavarustus)

Laseri prillid filtreerivad keskkonnavalgustust. Laseri valgus tundub seetõttu silmale heledam.

▷ Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus)

kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest.

▷ Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus)

päikeseprillidena ega autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.

Kasutusnäited (vt jooniseid F-H)

Näiteid mõõteseadme kasutusvõimalustest leiate jooniste leheküljelt.

Hooldus ja korrashoid

Eemaldage määrdumised niiske, pehme riidelapiga pühkides. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage regulaarselt eriti laseri väljumisava juures olevaid pindu ja jälgige, et sinna ei jääks puhastuslapist niidiotsakesi.

Hoidke ja transportige mõõteriista ainult kaitsekotis (21).

Remonti saatke mõõteriist kaitsekotis (21).

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Ärge visake mõõteseadmeid ega patareisid olmejäätmete hulka!

Üksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikult taaskasutusse.

Ohutusnõuded
