GLL 210 Professional - Puntero laser BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Puntero láser líneas
Marca	Bosch
Modelo	GLL 210 Professional
Alcance mínimo	10 m
Precisión de nivelación	±0,3 mm/m
Rango de autonivelación	±4°
Duración de nivelación	< 4 s
Temperaturas de funcionamiento	-10 °C a +50 °C
Temperaturas de almacenamiento	-20 °C a +70 °C
Humedad relativa máxima	90 %
Clase láser	2
Tipo de láser	630-650 nm, < 1 mW
Divergencia	0,5 mrad (ángulo completo)
Rosca para trípode	1/4" y 5/8"
Alimentación	3 pilas 1,5 V LR6 (AA)
Autonomía - modo líneas cruzadas	9 h
Autonomía - modo líneas	17 h
Peso (según EPTA)	0,49 kg
Dimensiones (L x An x Al)	112 x 55 x 106 mm
Grado de protección	IP54
Modos de funcionamiento	Líneas cruzadas, horizontal, vertical
Funciones especiales	Autonivelación, apagado automático (120 min), unidad pendular bloqueada
Accesorios incluidos	Soporte giratorio RM 1, funda protectora, diana láser, gafas de visión láser (según versión)
Mantenimiento	Limpiar con paño suave y húmedo, no usar disolventes
Reparabilidad	Piezas de repuesto disponibles, servicio posventa Bosch

Preguntas frecuentes - GLL 210 Professional BOSCH

¿Cómo encender el Bosch GLL 210 Professional?

Coloque el interruptor de encendido/apagado (2) en la posición On (con nivelación automática) o On (con unidad pendular bloqueada). El LED de estado (7) se enciende y aparecen las líneas láser.

¿Cuál es el alcance máximo del dispositivo?

El alcance mínimo es de 10 m. En condiciones desfavorables (p. ej., sol directo), el alcance puede reducirse.

¿Cómo verificar la precisión de nivelación?

Realice una verificación a una distancia de 5 m entre dos paredes. Marque los puntos, gire el dispositivo 180° y mida la desviación. La precisión es de ±0,3 mm/m.

¿Qué tipo de pilas usar y cuánto duran?

Use 3 pilas alcalinas LR6 (AA). La autonomía es de 9 h en modo líneas cruzadas y 17 h en modo líneas simples.

El dispositivo se apaga automáticamente, ¿por qué?

El apagado automático se activa después de 120 minutos sin acción en los botones para ahorrar pilas. Puede desactivarlo manteniendo presionada la tecla Modo horizontal (6) durante 3 segundos.

¿Cómo usar el dispositivo con la unidad pendular bloqueada?

Coloque el interruptor en la posición On. La unidad pendular está bloqueada, el indicador (8) se enciende en rojo y las líneas láser parpadean. La nivelación automática está desactivada, puede inclinar el dispositivo.

¿Qué hacer si las líneas láser parpadean rápidamente?

Esto indica que la autonivelación es imposible (inclinación > ±4°). Coloque el dispositivo sobre una superficie más horizontal hasta que las líneas dejen de parpadear.

¿Cómo limpiar y mantener el dispositivo?

Limpie con un paño suave y húmedo. No sumerja en agua. Limpie regularmente la zona alrededor de la salida láser. Guarde en la funda protectora (21).

¿Dónde encontrar piezas de repuesto y servicio posventa?

En el sitio web www.bosch-pt.com o contacte al Servicio al Cliente Bosch al 09 70 82 12 26 (Francia). Indique la referencia de 10 dígitos del dispositivo.

¿Qué accesorios son compatibles con el GLL 210 Professional?

Trípode BT 150, varilla telescópica BT 350, soporte universal BM 1, pinza para techo BM 3, diana láser, gafas de visión láser, soporte giratorio RM 1.

MANUAL DE USUARIO GLL 210 Professional BOSCH

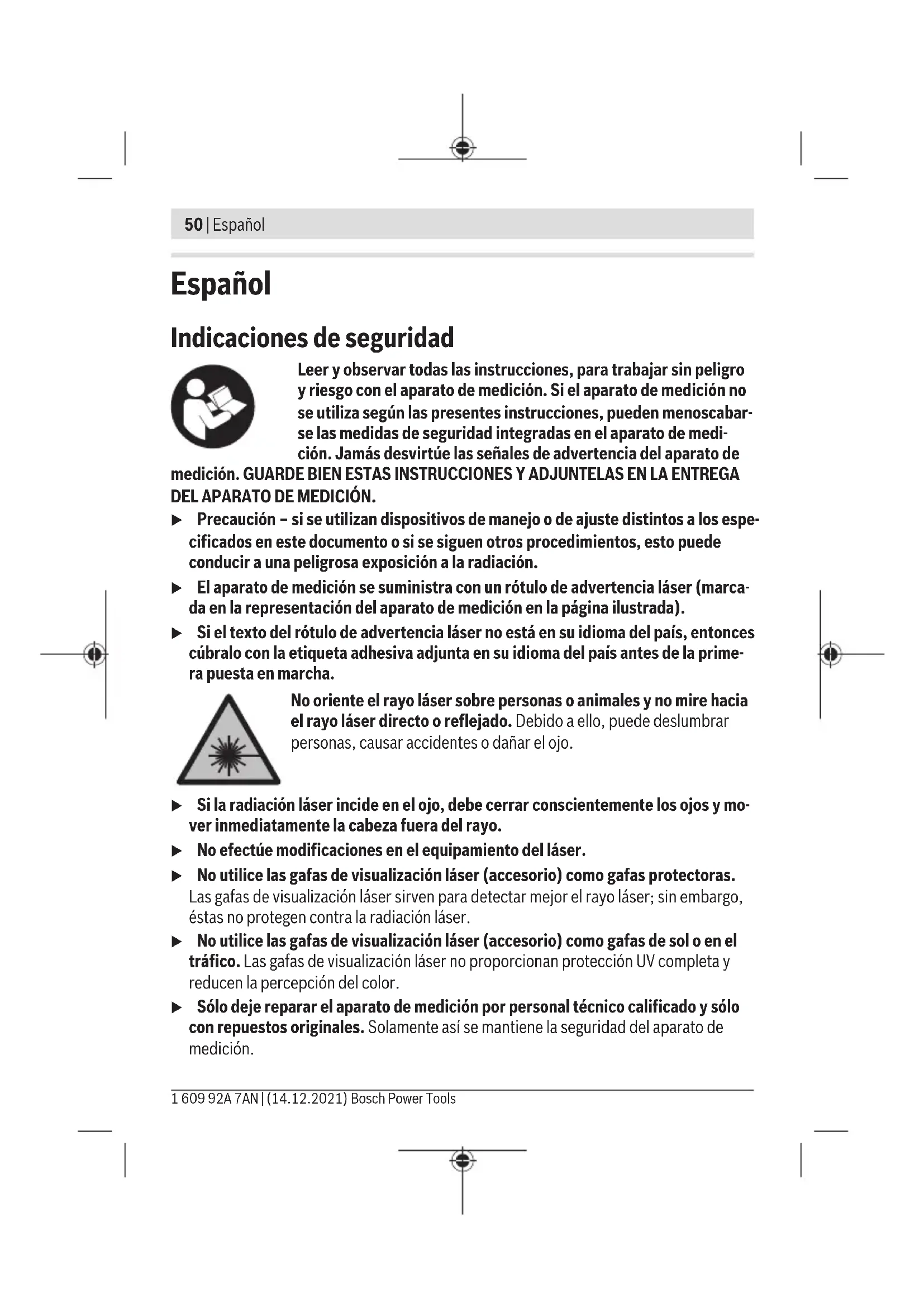

Indicaciones de seguridad

Lea y observe todas las instrucciones para trabajar sin peligro y sin riesgo con el aparato de medición. Si el aparato de medición no se utiliza según las presentes instrucciones, pueden menoscabarse las medidas de seguridad integradas en el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de

medición. GUARDE BIEN ESTAS INSTRUCCIONES Y ADJÚNTELAS EN LA ENTREGA DEL APARATO DE MEDICIÓN.

Precaución: si se utilizan dispositivos de manejo o de ajuste distintos a los especificados en este documento o si se siguen otros procedimientos, puede producirse una peligrosa exposición a la radiación. El aparato de medición se suministra con un rótulo de advertencia láser (marca en la representación del aparato de medición en la página ilustrada). Si el texto del rótulo de advertencia láser no está en su idioma del país, entonces cúbralo con la etiqueta adhesiva adjunta en su idioma del país antes de la primera puesta en marcha.

No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado. Debido a ello, puede deslumbrar a personas, causar accidentes o dañar el ojo.

• Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza cuando el rayo. No efectúe modificaciones en el equipamiento del láser. No utilice las gafas de visualización láser (accesorio) como gafas protectoras. Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, estas no protegen contra la radiación láser. No utilice las gafas de visualización láser (accesorio) como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color. Solo deje reparar el aparato de medición por personal técnico calificado y solo con repuestos originales. Solamente así se mantiene la seguridad del aparato de medición.

No deje que niños utilicen el aparato de medición láser sin vigilancia. Podrían deslumbrar involuntariamente a otras personas o a sí mismos. No trabaje con el aparato de medición en un entorno potencialmente explosivo, en el que se encuentren líquidos, gases o polvos inflamables. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.

No coloque el instrumento de medición y los accesorios magnéticos cerca de implantes y otros dispositivos médicos, como p. ej. marcapasos o bomba de insulina. Los imanes del instrumento de medición y los accesorios generan un campo que puede afectar el funcionamiento de los implantes y de los dispositivos médicos.

Mantenga el instrumento de medición y los accesorios magnéticos alejados de soportes de datos magnéticos y de equipos sensibles al magnetismo. Los imanes del instrumento de medición y de los accesorios magnéticos pueden provocar pérdidas de datos irreversibles.

Descripción del producto y servicios

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicios.

Utilización reglamentaria

El aparato de medición ha sido diseñado para determinar y verificar líneas horizontales y verticales.

El aparato de medición es apropiado para ser utilizado en el interior y a la intemperie.

Componentes principales

La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.

(1) Abertura de salida del rayo láser (2) Interruptor de conexión/desconexión (3) Alojamiento de trípode de 5/8" (4) Alojamiento de trípode de 1/4" (5) Tecla de modo de operación vertical (6) Tecla de modo de operación horizontal (7) Indicación de estado (8) Indicador de bloqueo del péndulo (9) Señal de aviso láser

52 | Español

(10) Número de serie (11) Tapa del compartimento de las pilas (12) Enclavamiento de la tapa del compartimento de las pilas (13) Soporte giratorio (RM 1)a) (14) Carril guía a) (15) Agujero oblongo de fijación a) (16) Imán (17) Ranura guía (18) Abrazadera de techo (BM 3)a) (19) Soporte universal (BM 1)a) (20) Tablilla reflectante de láser a) (21) Estuche de protección (22) Gafas para láser (23) Trípode (BT 150)a) (24) Barra telescópica (BT 350)a)

a) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios se detalla en nuestro programa de accesorios.

Datos técnicos

Láser de linea GLL 2-10
Número de articulo	3 601 K63 L..
Zona de trabajo minimaA)	10 m
Precisión de nivelación ±0,3 mm/m
Margen de autonivelación, típico ±4°
Tiempo de nivelación, típico < 4 s
Temperatura de servicios -10 °C ... +50 °C
Temperatura de almacenimiento -20 °C ... +70 °C
Altura de aplicación max. sobre la alta de referencia 2000 m
Humedad relativa del aire max. 90 %
Grado de contaminación según IEC 61010-1 2	B)
Clase de láser 2

Español | 53

Láser de ligne GLL 2-10
Tipo de láser 630-650 nm, < 1 mW
C6	1
Divergencia 0,5 mrad (ángulo completeo)
Alojamento de tripode 1/4"; 5/8"
Pilas 3 × 1,5 V LR6 (AA)
Tiempo de configuracioniento en el modo de configuracionento
- Modo de lineas cruzadas 9 h
- Modo de lineas 17 h
Peso según EPTA-Procedure 01:2014 0,49 kg
Medidas (longitud × ancho × alta) 112 × 55 × 106 mm
Grado de protección IP54 (protegado contra polvo	y salpicaduras de agua)

A) La zona de trabajo puede reducirse con condiciones del entorno adversas (p. ej. irradiación solar directa). B) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación.

Para la identificación unívoca de su aparato de medición sirve el número de referencia (10) en la placa de características.

Montaje

Colocar/cambiar las pilas

Para el funcionamiento de la herramienta de medición se recomiendan pilas alcalinas de manganeso.

Para abrir la tapa del alojamiento de las pilas (11), pulse el bloqueo (12) y retire la tapa del alojamiento de las pilas. Coloque las pilas.

Observe en ello la polaridad correcta conforme a la representación en el lado inferior del compartimiento de pilas.

Si las pilas tienen poca energía, entonces parpadea la indicación de estado (7). Después del primer parpadeo, se puede seguir utilizando el instrumento de medición durante aprox. 1 h.

Reemplace siempre simultáneamente todas las pilas. Utilice solo pilas de un fabricante y con igual calidad.

Retire las pilas del aparato de medición, si no va a utilizarlo durante un periodo largo. Si las pilas se almacenan durante mucho tiempo en el aparato de medición, pueden corroerse y autodescargarse.

Operación con el soporte giratorio RM 1 (ver figuras A-B)

El aparato de medición se puede girar en 360° con la punta del soporte giratorio (13). De ese modo, se pueden ajustar las líneas láser con exactitud sin modificar la posición del instrumento de medición.

Coloque el aparato de medición con la ranura guía (17) en el riel guía (14) del soporte giratorio (13) y desplace el aparato de medición hasta el tope en la plataforma.

Para separarlo, extraiga el instrumento de medición del soporte giratorio en orden inverso.

Posibilidades de colocación del soporte giratorio:

Vertical sobre una superficie plana; - atornillado a una superficie vertical; - en combinación con las bridas de techo (18) en listones metálicos de techo, - con punta de los imanes (16) sobre superficies metálicas. - Mantenga los dedos alejados de la parte posterior del accesorio magnético al fijar el accesorio a superficies. Debido a la fuerte fuerza de tracción de los imanes, sus dedos pueden quedar aprisionados.

Operación

Puesta en marcha

Proteja el aparato de medición de la humedad y de la exposición directa al sol. No exponga el aparato de medición a temperaturas extremas o fluctuaciones de temperatura. No lo deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de grandes fluctuaciones de temperatura, deje que se temple primero el aparato de medición y realice siempre una verificación de precisión antes de continuar con el trabajo (ver "Verificación de precisión del aparato de medición", página 57). Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición. Evite que el aparato de medición reciba golpes o que caiga. Después de influencias externas severas en el aparato de medición, debe realizar siempre una verificación de precisión antes de continuar con el trabajo (ver "Verificación de precisión del aparato de medición", página 57).

▷ Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación.

Para conectar el aparato de medición, empuje el interruptor de conexión/desconexión (2) a la posición "On" (para trabajo con bloqueo del péndulo) o a la posición "On" (para trabajos con nivelación automática). La indicación de estado (7) se enciende. Inmediatamente después de la conexión, el instrumento de medición proyecta líneas láser desde las aberturas de salida (1).

No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso si se encuentra a gran distancia.

Para desconectar el aparato de medición, empuje el interruptor de conexión/desconexión (2) a la posición "Off". La indicación de estado (7) se apaga. Al desconectar, se bloquea la unidad oscilante.

No deje sin vigilancia el aparato de medición encendido y apague el aparato de medición antes del uso. El rayo láser podrá deslumbrar a otras personas.

En caso de sobrepasar la temperatura de servicio máxima permitida de 50 °C, tiene lugar la desconexión para proteger el diodo láser. Una vez que se haya enfriado, puede conectarse nuevamente el aparato de medición y seguir trabajando con él.

Sistema automático de desconexión

Si no se presiona ninguna tecla del aparato de medición durante aprox. 120 horas, el aparato de medición se apaga automáticamente para proteger las pilas.

Para volver a conectar el aparato de medición después de una desconexión automática, puede colocar el interruptor de conexión/desconexión (2) primero en la posición "Off" y después volver a conectar el aparato de medición, o pulse una vez la tecla de modo de operación vertical (5) o la tecla de modo de operación horizontal (6).

Para desactivar la desconexión automática, (con el aparato de medición conectado), mantenga pulsada la tecla de modo de operación horizontal (6) durante al menos 3 s. Si la desconexión automática está desactivada, las líneas láser parpadean brevemente a modo de confirmación.

Indicación: Si se supera la temperatura de servicio de 45 °C, no es posible desactivar la desconexión automática.

Para activar el automatismo de desconexión, desconecte y vuelva a conectar el aparato de medición.

Modos de operación

El aparato de medición dispone de varios modos de operación, los cuales puede usted seleccionar siempre que quiera:

• Modo de operación de líneas cruzadas (ver figura C): genera una línea láser horizontal y una vertical.
• Modo de operación horizontal (ver figura D): genera una línea láser horizontal.
• Modo de operación vertical (ver figura E): genera una línea láser vertical.

Tras la conexión, el aparato de medición se encuentra en la modalidad de líneas cruzadas. Con las teclas de modo de operación horizontal (6) y modo de operación vertical (5) puede conectar y desconectar la línea láser horizontal y vertical independientemente una de la otra.

Todos los modos de operación se pueden seleccionar con nivelación automática, así como también con bloqueo del péndulo.

Nivelación automática

Operación con nivelación automática

Coloque el aparato de medición sobre una superficie horizontal y sólida, fíjelo al soporte giratorio (13) o al trípode (23).

Para los trabajos con nivelación automática, desplace el conmutador/desconector (2) a la posición "n".

La nivelación automática compensa automáticamente los desniveles dentro del margen de autonivelación de ±4°. La nivelación se ha finalizado una vez que ya no se muevan las líneas láser.

Si no es posible trabajar con nivelación automática, p. ej. debido a que la superficie de apoyo del aparato de medición diverge más de 4° de la horizontal, comienzan a parpadear los rayos láser con un ciclo rápido.

En este caso, coloque horizontalmente el aparato de medición y espere a que se autonivele. Tan pronto el aparato de medición se incluye dentro del margen de la autonivelación de ±4°, se encienden permanentemente los rayos láser.

En el caso de vibraciones o modificaciones de posición durante el servicio, el aparato de medición se nivela de nuevo automáticamente. Tras la nivelación, verifique nuevamente la posición de los rayos láser respecto a los puntos de referencia para evitar errores debido al desplazamiento del aparato de medición.

Trabajos con bloqueo del péndulo

Para los trabajos con bloqueo del péndulo, desplace el interruptor de conexión/desconexión (2) a la posición "On". El indicador de bloqueo del péndulo (8) se enciende en color rojo y las líneas láser parpadean permanentemente en ciclo lento. En el caso de trabajos con bloqueo del péndulo está desconectada la nivelación automática. Puede sostener el aparato de medición libremente en la mano o ponerlo sobre una base inclinada. Los rayos láser ya no se nivelan y ya no son necesariamente perpendiculares entre sí.

Verificación de precisión del aparato de medición

Factores que afectan a la precisión

La influencia más fuerte la tiene la temperatura ambiente. Especialmente las variaciones de temperatura que pudieran existir a diferente altura respecto al suelo pueden provocar una desviación del rayo láser.

Para minimizar las influencias térmicas causadas por el calor que sube del suelo, se recomienda usar el instrumento de medición sobre un trípode. Siempre que sea posible, coloque el aparato de medición en el centro del área de trabajo.

Fuera de los influjos exteriores, también los influjos específicos del aparato (como p. ej. caídas o golpes fuertes) pueden conducir a divergencias. Verifique por ello la exactitud de la nivelación antes de cada comienzo de trabajo.

Verifique respectivamente primero la exactitud de la altura así como la nivelación de la línea láser horizontal y luego la exactitud de la nivelación de la línea vertical.

Si en alguna de estas comprobaciones se sobrepasa la desviación máxima admisible, haga reparar el aparato de medición en un servicio técnico Bosch.

Comprobación de la exactitud de la altura de la línea horizontal

Para la comprobación se requiere un tramo libre de 5 m sobre un firme consistente entre dos paredes A y B.

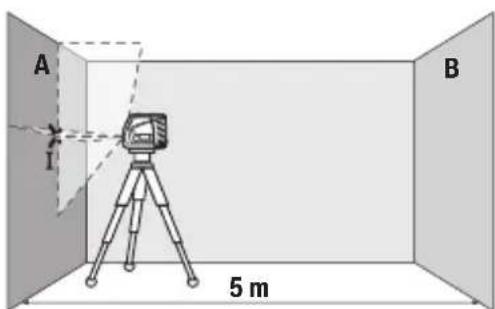

• Coloque el aparato de medición cerca de la pared A, montado en el soporte o en un trípode, o colóquelo sobre una superficie firme y plana. Conecte el aparato de medición con nivelación automática y seleccione el modo de líneas cruzadas.

• Oriente el láser contra la pared A cercana y deje que se nivele el aparato de medición. Marque el centro del punto donde se cruzan las líneas láser en la pared (punto I).

Gire el aparato de medición 180°, espere a que se haya nivelado y marque la intersección de las líneas láser en la pared B opuesta (punto II).

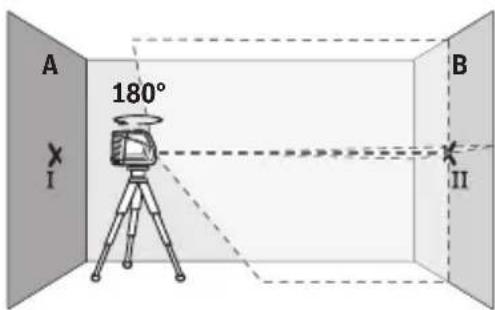

• Coloque el aparato de medición, sin girarlo, cerca de la pared B, conéctelo y déjelo que se nivele.

• Alinee el aparato de medición en altura (con el trípode o con apoyos si es necesario), de modo que la intersección de las líneas láser quede exactamente en el punto II marcado previamente en la pared B.

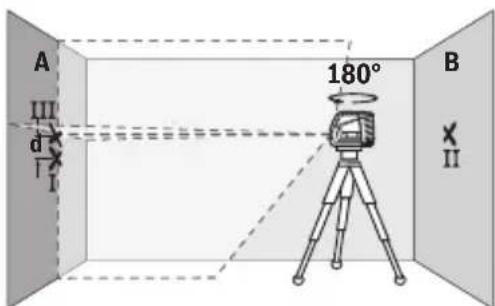

Gire el aparato de medición 180° sin modificar la altura. Alinéelo sobre la pared A, de modo que la línea láser vertical pase por el punto I ya marcado. Espere a que se haya nivelado el aparato de medición y marque la intersección de las líneas láser en la pared A (punto III).

• La diferencia d entre los puntos I y III marcados sobre la pared A es la desviación de altura real del aparato de medición.

En un recorrido de medición de 2 × 5 m = 10 m, la divergencia máxima admisible asciende a:

10 m × ±0,3 mm/m = ±3 mm. La diferencia d entre los puntos I y III debe ascender, por consiguiente, a como máximo 3 mm.

Comprobación de la exactitud de nivelación de la línea horizontal

Para la comprobación se requiere una superficie libre de aprox. 5 × 5 m.

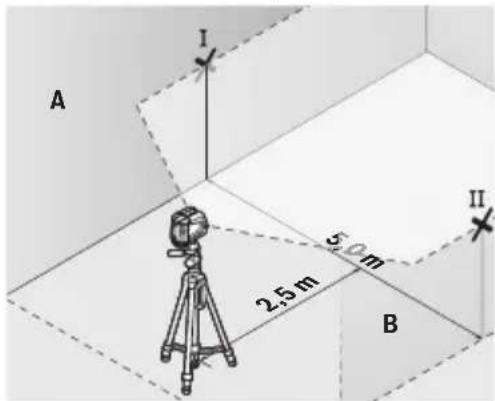

• Coloque el aparato de medición en el centro entre ambas paredes A y B, montado en el soporte o en un trípode, o bien, depositándolo sobre una superficie firme y plana. Conecte el aparato de medición con nivelación automática y seleccione el modo de operación horizontal. Deje que se nivele el aparato de medición.

A una distancia de 2,5 m del aparato de medición, marque en ambas paredes el centro de la línea láser (punto I en pared A y punto II en pared B).

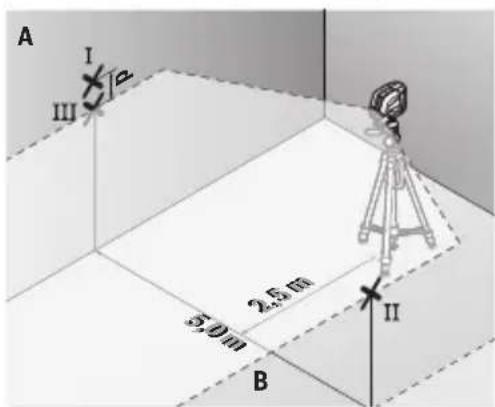

• Coloque el aparato de medición girado 180° a una distancia de 5 m y déjelo que se nivele.
• Alinee el aparato de medición en la altura (con el trípode o apoyos si es necesario), de modo que el centro de la línea láser quede exactamente en el punto II marcado previamente en la pared B.
• Marque en la pared A el centro de la línea láser como punto III (verticalmente sobre o bajo del punto I).

• La diferencia d de ambos puntos I y III marcados sobre la pared A es la desviación real del aparato de medición de la horizontal.

En un recorrido de medición de 2 × 5 m = 10 m, la divergencia máxima admisible asciende a:

10 m × ±0,3 mm/m = ±3 mm. La diferencia d entre los puntos I y III debe ascender por consiguiente a como máximo 3 mm.

Comprobación de la exactitud de nivelación de la línea vertical

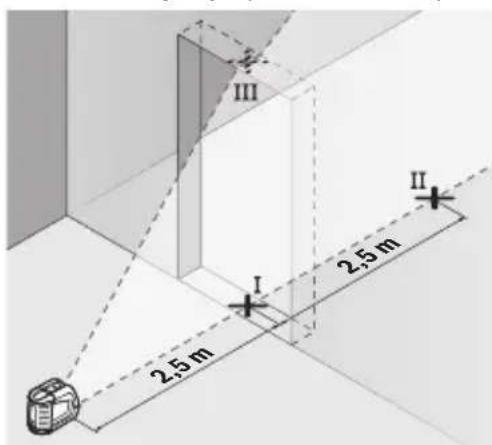

Para la comprobación se requiere el vano de una puerta, debiéndose disponer de un espacio mínimo antes y después del mismo de 2,5 m sobre un firme consistente.

• Coloque el aparato de medición sobre un plano firme y consistente (sin emplear un trípode) a una separación de 2,5 m respecto al vano de la puerta. Conecte el aparato de medición en el servicio con nivelación automática. Seleccione el modo de operación vertical y deje que se nivele el aparato de medición.

• Marque el centro de la línea láser vertical en el piso de la abertura de puerta (punto I), a 5 m de distancia al otro lado de la abertura de puerta (punto II) así como en el margen superior de la abertura de puerta (punto III).

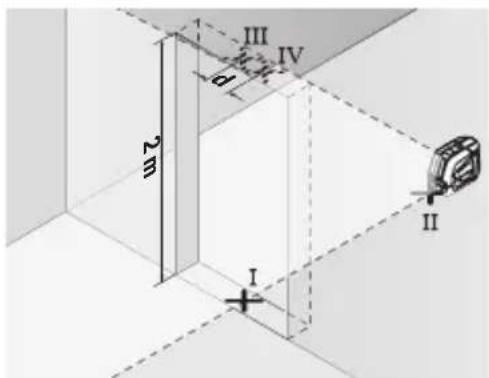

• Coloque el aparato de medición en el otro lado de la abertura de la puerta directamente detrás del punto II. Deje que se nivele el aparato de medición y alinee la línea láser vertical de manera que su centro pase exactamente por los puntos I y II.
• Marque el centro de la línea láser en el margen superior de la abertura de puerta como punto IV.
• La diferencia d de ambos puntos III y IV marcados es la desviación de la vertical real del aparato de medición.
• Mida la altura del vano de la puerta.

Calcule la divergencia máxima admisible como sigue:

altura doble de la abertura de la puerta × 0,3mm / m

Ejemplo: con una altura de la abertura de la puerta de 2 m, la divergencia máxima puede ascender a

2 × 2m × ± 0,3mm/m = ± 1,2mm . Por lo tanto, los puntos III y IV pueden estar a una distancia de 1.2mm como máximo.

Instrucciones para la operación

• Utilice siempre solo el centro de la línea láser para marcar. El ancho de la línea láser cambia con la distancia.

Aplicación de la tablilla reflectante

La tablilla reflectante de láser (20) mejora la visibilidad del rayo láser bajo condiciones desfavorables y distancias más grandes.

La superficie reflectante de la tablilla (20) permite apreciar mejor el rayo láser y la superficie transparente deja ver el rayo láser también por el dorso de la tablilla reflectante de láser.

Trabajos con el trípode (accesorio)

Un trípode ofrece una base de medición estable y regulable en la altura. Coloque el aparato de medición con el alojamiento del trípode de 1/4'' (4) sobre la rosca del trípode (23) o de un trípode fotográfico corriente en el comercio. Para la fijación en un trípode de construcción corriente en el comercio utilice el alojamiento del trípode de 5/8'' (3). Atornille firmemente el aparato de medición con los tornillos de sujeción del trípode. Nivele el trípode de forma aproximada antes de conectar el aparato de medición.

Fijación con el soporte universal (accesorio) (ver figura F)

Con la ayuda del soporte universal (19) puede fijar el aparato de medición, p. ej., en superficies verticales o materiales imantables. El soporte universal es apropiado también para ser utilizado como trípode directamente sobre el suelo, ya que facilita el ajuste de altura del aparato de medición.

Mantenga los dedos alejados de la parte posterior del accesorio magnético al fijar el accesorio a superficies. Debido a la fuerte fuerza de tracción de los imanes, sus dedos pueden quedar atrapados.

Alinee el soporte universal (19) de forma aproximada antes de conectar el aparato de medición.

Gafas para láser (accesorio)

Las gafas para láser filtran la luz del entorno. Ello permite percibir con mayor intensidad la luz del láser.

No utilice las gafas de visualización láser (accesorio) como gafas protectoras. Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, estas no protegen contra la radiación láser. No utilice las gafas de visualización láser (accesorio) como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color.

Ejemplos para el trabajo (ver figuras F-H)

Ejemplos para la aplicación del aparato de medición los encontrará en las páginas ilustradas.

Mantenimiento y servicios

Mantenimiento y limpieza

Mantenga limpio siempre el aparato de medición.

No sumerja el aparato de medición en agua ni en otros líquidos.

Limpiar el aparato con un paño húmedo y suave. No utilice detergentes ni disolventes.

Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.

Almacene y transporte el aparato de medición solamente en la bolsa protectora (21).

En el caso de reparación, envíe el aparato de medición en la bolsa protectora (21).

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones sociales tridimensionales e informaciones de repuestos se encontrarán también bajo:

www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n.º de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

México

Robert Bosch S. de R.L. de C.V.

www.bosch-herramientas.com.mx

Dirección de servicio adicionales se encontrará bajo:

Recomendamos que los aparatos de medición, los accesorios y los embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

¡No arroje los aparatos de medición y las pilas a la basura!

Sólo para los países de la UE:

Los aparatos de medición inservibles, como los acumuladores/pilas defectuosos o agotados, deben acumularse por separado para ser sometidos a un reciclaje ecológico según las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente.

El símbolo es solamente válido si también se indica sobre la placa de características del producto/fabricante.

Portugués

Opciones de posicionamiento del soporte rotativo:

Ejemplos de trabajo (ver figura F-H)

Fijación con el soporte universal (accesorio) (consultar la imagen F)

• Mide la altura del marco de la puerta.

Golj Slaac doS (6)

522|

cugjulw (7)

UgJU JooJlW (8)

jJlJUwUwU (9)

Sµ ω ° ω ω (10)

(11)

g uu y d s g w o o s jw y slg u y g j L q: uugj (B

JLALaOyIYK JgSgJgJgJgJgJgJgJgJgJgJgJg

jU/

G d g j p j j j j j j j j j j j j j j j j j j j

gJU (12) 0S S (11) yjdy wog jy q.

Gds Cawg (5g) gaa (a b u s) aab Gs oagdu

.

jI jS o S (7) Cg jilw, g ybl w s g J .sJ 1 h gda n d j S a w jgl j w slg o s
