GLL 210 Professional - Apontador laser BOSCH - Manual de utilização gratuito

Tipo de produto	Ponteiro laser de linhas
Marca	Bosch
Modelo	GLL 210 Professional
Alcance mínimo	10 m
Precisão de nivelamento	±0,3 mm/m
Faixa de autonivelamento	±4°
Duração do nivelamento	< 4 s
Temperaturas de operação	-10 °C a +50 °C
Temperaturas de armazenamento	-20 °C a +70 °C
Humidade relativa máxima	90 %
Classe laser	2
Tipo de laser	630-650 nm, < 1 mW
Divergência	0,5 mrad (ângulo pleno)
Conexão de tripé	1/4" e 5/8"
Alimentação	3 pilhas 1,5 V LR6 (AA)
Autonomia - modo linhas cruzadas	9 h
Autonomia - modo linhas	17 h
Peso (segundo EPTA)	0,49 kg
Dimensões (C x L x A)	112 x 55 x 106 mm
Índice de proteção	IP54
Modos de funcionamento	Linhas cruzadas, horizontal, vertical
Funções especiais	Autonivelamento, desligamento automático (120 min), unidade pendular bloqueada
Acessórios incluídos	Suporte giratório RM 1, capa de proteção, alvo laser, óculos de visão laser (conforme versão)
Manutenção	Limpar com pano macio e húmido, sem solventes
Reparabilidade	Peças sobressalentes disponíveis, serviço pós-venda Bosch

Perguntas frequentes - GLL 210 Professional BOSCH

Como ligar o Bosch GLL 210 Professional?

Coloque o interruptor Liga/Desliga (2) na posição On (com nivelamento automático) ou On (com unidade pendular bloqueada). O LED de estado (7) acende-se e as linhas laser aparecem.

Qual é o alcance máximo do aparelho?

O alcance mínimo é de 10 m. Em condições desfavoráveis (ex. sol direto), o alcance pode ser reduzido.

Como verificar a precisão do nivelamento?

Efetue um controlo numa distância de 5 m entre duas paredes. Marque os pontos, rode o aparelho 180° e meça o desvio. A precisão é de ±0,3 mm/m.

Que tipos de pilhas usar e quanto tempo duram?

Utilize 3 pilhas alcalinas LR6 (AA). A autonomia é de 9 h no modo linhas cruzadas e 17 h no modo linhas simples.

O aparelho desliga-se automaticamente, porquê?

O desligamento automático ocorre após 120 minutos sem ação nos botões para economizar as pilhas. Pode desativá-lo mantendo premido o botão Modo horizontal (6) durante 3 segundos.

Como usar o aparelho com a unidade pendular bloqueada?

Coloque o interruptor na posição On. A unidade pendular está bloqueada, o indicador (8) acende-se a vermelho e as linhas laser piscam. O nivelamento automático está desativado, pode inclinar o aparelho.

O que fazer se as linhas laser piscarem rapidamente?

Isso indica que o autonivelamento é impossível (inclinação > ±4°). Coloque o aparelho numa superfície mais horizontal até que as linhas parem de piscar.

Como limpar e manter o aparelho?

Limpe com um pano macio e húmido. Não mergulhe em água. Limpe regularmente a área à volta da saída do laser. Guarde na capa de proteção (21).

Onde encontrar peças sobressalentes e o serviço pós-venda?

No site www.bosch-pt.com ou contacte o Serviço de Apoio ao Cliente Bosch pelo 09 70 82 12 26 (França). Indique a referência de 10 dígitos do aparelho.

Que acessórios são compatíveis com o GLL 210 Professional?

Tripé BT 150, haste telescópica BT 350, suporte universal BM 1, pinça de teto BM 3, alvo laser, óculos de visão laser, suporte giratório RM 1.

MANUAL DE UTILIZADOR GLL 210 Professional BOSCH

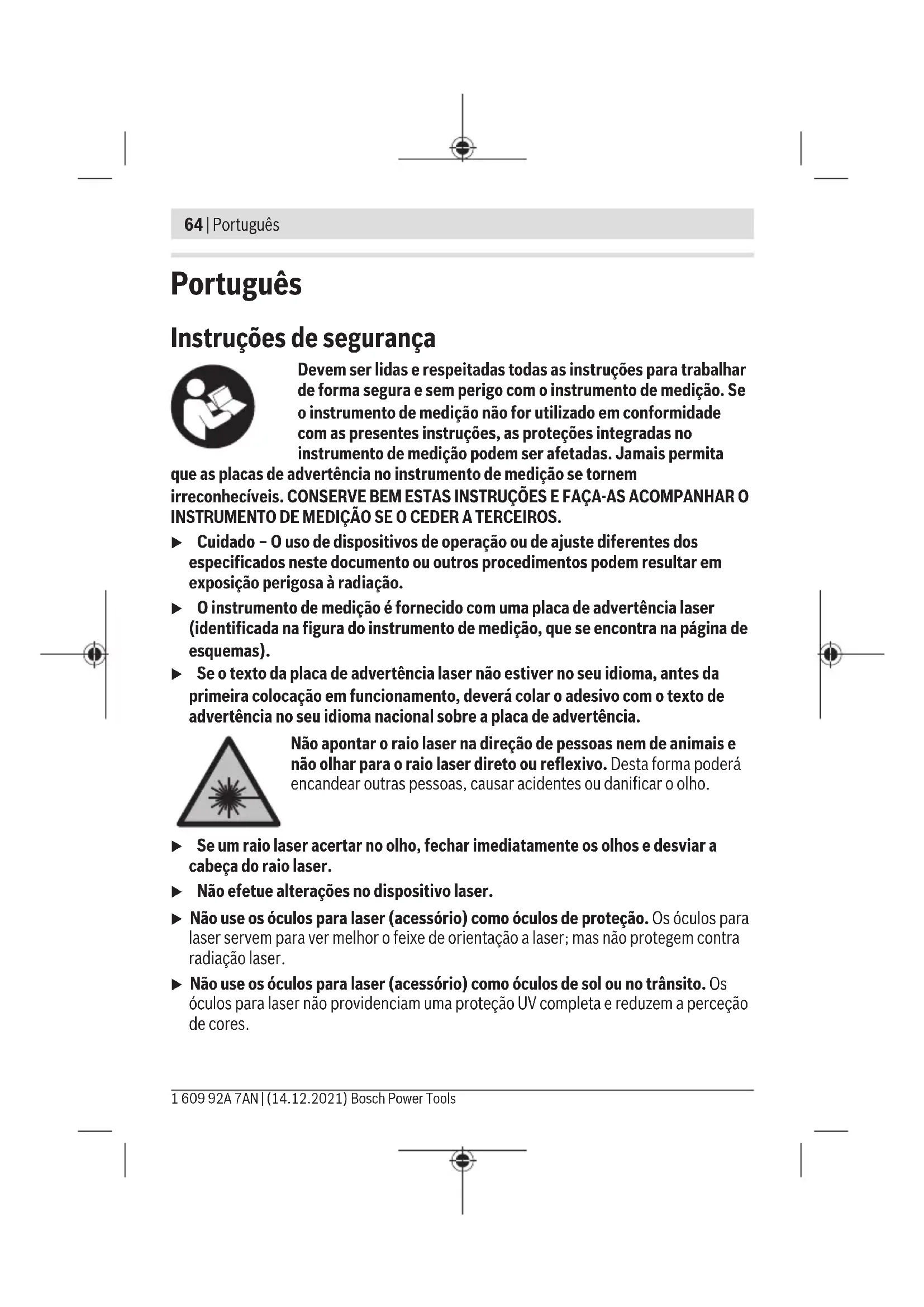

Instruções de segurança

Devem ser lidas e respeitadas todas as instruções para trabalhar de forma segura e sem perigo com o instrumento de medição. Se o instrumento de medição não for utilizado em conformidade com as presentes instruções, as proteções integradas no instrumento de medição podem ser afetadas. Jamais permita

que as placas de advertência no instrumento de medição se tornem irreconhecíveis. CONSERVE BEM ESTAS INSTRUÇÕES E FAÇA-AS ACOMPANHAR O INSTRUMENTO DE MEDIÇÃO SE O CEDER A TERCEIROS.

• Cuidado - O uso de dispositivos de operação ou de ajuste diferentes dos especificados neste documento ou outros procedimentos podem resultar em exposição perigosa à radiação.
• O instrumento de medição é fornecido com uma placa de advertência laser (identificada na figura do instrumento de medição, que se encontra na página de esquemas). Se o texto da placa de advertência laser não estiver no seu idioma, antes da primeira colocação em funcionamento, deverá colar o adesivo com o texto de advertência no seu idioma nacional sobre a placa de advertência.

Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou reflexivo. Desta forma pode encandear outras pessoas, causar acidentes ou danificar o olho.

Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser. Não efetue alterações no dispositivo laser. - Não use os óculos para laser (acessório) como óculos de proteção. Os óculos para laser servem para ver melhor o feixe de orientação a laser; mas não protegem contra radiação laser. - Não use os óculos para laser (acessório) como óculos de sol ou no trânsito. Os óculos para laser não providenciam uma proteção UV completa e a perceção de cores.

Só permita que o instrumento de medição seja consertado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição. - Não deixe que crianças usem o instrumento de medição laser sem vigilância. Elas podem encandear sem querer outras pessoas ou elas mesmas. - Não trabalhe com o instrumento de medição em áreas com risco de explosão, onde se encontram líquidos, gases ou pó inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.

Não coloque o instrumento de medição nem os acessórios magnéticos perto de implantes e outros dispositivos médicos, como p. ex. pacemaker ou bomba de insulina. Os ímanes do instrumento de medição e do acessório criam um campo que pode influenciar o funcionamento de implantes e dispositivos médicos.

• Mantenha o instrumento de medição e os acessórios magnéticos longe de suportes de dados magnéticos e aparelhos magneticamente sensíveis. O efeito dos ímanes do instrumento de medição e do acessório pode causar perdas de dados irreversíveis.

Descrição do produto e do serviço

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

O instrumento de medição destina-se a determinar e verificar linhas horizontais e verticais.

O instrumento de medição é apropriado para a utilização em interiores e exteriores.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à aparência do instrumento de medição na página de esquemas.

(1) Abertura para saída do raio laser (2) Interruptor de ligar/desligar (3) Suporte de tripé 5/8" (4) Suporte de tripé 1/4" (5) Tecla modo de operação vertical (6) Tecla modo de operação horizontal

66 | Português

(7) Indicador de estado (8) Indicação da imobilização pendular (9) Placa de advertência laser

(10) Número de série (11) Tampa do compartimento das pilhas (12) Travamento da tampa do compartimento das pilhas (13) Suporte rotativo (RM 1)a) (14) Calha de guia a) (15) Orifício oblongo de fixação a) (16) Íman (17) Ranhura de guia (18) Grampo de teto (BM 3)a) (19) Suporte universal (BM 1)a) (20) Painel de objetivo laser a) (21) Bolsa de proteção (22) Óculos para laser a) (23) Tripé (BT 150)a) (24) Cabo telescópico (BT 350)a)

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados técnicos

Nível laser de linhas GLL 2-10
Número de produits	3 601 K63 L..
Raio de açãoelo menosA)	10 m
Precisão de nivelamento ±0,3 mm/m
Gama de auto nivelamento típica ±4°
Tempo de nivelamento, tipicamente < 4 s
Temperatura de service -10 °C ... +50 °C
Temperatura de armazenamento -20 °C ... +70 °C
Altura max. de utilização acima da alta de referencia 2000 m
Humidade relativa max. 90 %

Português | 67

Nível laser de linhas GLL 2-10

Grau de sujidade de acordo com a IEC 61010-1 2	B)
Classe de laser 2
Tipo de laser 630-650 nm, < 1 mW
C6	1
Diverência 0,5 mrad (ângulo completeo)
Suporte de tripé 1/4"; 5/8"
Pilhas 3 × 1,5 V LR6 (AA)
Tempo de autonoma no modo de operação
- Operação com linhas cruzadas 9 h
- Operação com linhas 17 h
Peso conforme EPTA-Procedure 01:2014 0,49 kg
Dimensoes (comprimento × largura × alta) 112 × 55 × 106 mm
Tipo de proteção IP54 (protegado contra p o e projeção de água)

A) O raio de ação pode ser reduzido por condições ambiente desfavoráveis (por exemplo radiação solar direta). B) Só surge sujidade não condutora, mas ocasionalmente é esperada uma condutividade temporária causada por condensação.

Para uma identificação inequívoca do seu instrumento de medição, consulte o número de série (10) na placa de identificação.

Montagem

Colocar/trocar pilhas

Para a operação do instrumento de medição, é recomendável utilizar pilhas de manganês alcalino.

Para abrir a tampa do compartimento das pilhas (11), prima o travamento (12) e retire a tampa. Insira as pilhas.

Tenha atenção à polaridade correta, de acordo com a representação no interior do compartimento das pilhas.

Se as pilhas ficarem fracas, o aviso de pilhas (7) pisca. O instrumento de medição não pode ser operado durante aprox. 1 h a partir do momento em que a indicação começa a piscar.

Substitua sempre todas as pilhas em simultâneo. Utilize apenas pilhas de um fabricante e com a mesma capacidade.

Retire as pilhas do instrumento de medição se não forem utilizadas durante longos períodos. Em caso de armazenamento prolongado no instrumento de medição, as pilhas podem ficar corroídas ou descarregar-se automaticamente.

Trabalhar com o suporte rotativo RM 1 (ver figuras A-B)

Com a ajuda do suporte rotativo (13), pode rodar o instrumento de medição em 360°.

Dessa forma, é possível definir as linhas laser com precisão, sem alterar a posição do instrumento de medição.

Coloque o instrumento de medição com a ranhura de guia (17) na calha de guia (14) da plataforma rotativa (13) e empurre o instrumento de medição até ao batente na plataforma.

Para separar, puxe o instrumento de medição no sentido oposto do suporte rotativo.

• na vertical sobre uma superfície nivelada,
• aparafusado numa superfície vertical,
• em molduras de teto metálicas, em combinação com o grampo de teto (18),
• em superfícies metálicas, com a ajuda dos ímanes (16).
• Mantenha os dedos afastados da parte de trás do acessório magnético, quando fixa o acessório magnético a superfícies. Devido à forte atração dos ímanes, os dedos podem ficar entalados.

Funcionamento

Colocação em funcionamento

Proteja o instrumento de medição da humidade e da radiação solar direta. - Não exponha o instrumento de medição a temperaturas extremas ou oscilações de temperatura. Não os deixe, p. ex., ficar durante muito tempo no automóvel. No caso de oscilações de temperatura maiores, deixe o instrumento de medição atingir a temperatura ambiente e proceda sempre a uma verificação de precisão antes de continuar o trabalho (ver "Controlo de exatidão do instrumento de medição", Página 71).

No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.

Evite quedas ou embates violentos com o instrumento de medição. Após severas influências externas no instrumento de medição, recomendamos que se proceda a um

controlo de exatidão antes de prosseguir (ver "Controlo de exatidão do instrumento de medição", Página 71).

► Desligue o instrumento de medição quando o transportar. A unidade pendular é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificado devido a fortes movimentos.

Ligar/desligar

Para ligar o instrumento de medição, desloque o interruptor de ligar/desligar (2) para a posição "On" (para trabalhos com imobilização pendular) ou para a posição "

On" (para trabalhos com nivelamento automático). A indicação de estado (7) acende-se. Imediatamente após a ligação, o instrumento de medição projeta linhas laser a partir dos pontos de saída (1).

• Não aponte o raio de laser na direção de pessoas nem de animais e não olhe no raio laser, nem mesmo de maiores distâncias.

Para desligar o instrumento de medição, desloque o interruptor de ligar/desligar (2) para a posição "Off". A indicação de estado (7) apaga-se. Ao desligar, a unidade pendular bloqueia.

• Não deixe o instrumento de medição ligado sem vigilância e desligue o instrumento de medição antes do uso. Outras pessoas poderiam ser cegadas pelo raio laser.

Ao exceder a temperatura de serviço máxima permitida de 50°C ocorre um desligamento para proteção do diodo laser. Depois de arrefecer, o instrumento de medição volta a estar operacional e pode ser novamente ligado.

Dispositivo de desligamento automático

Se não for premida nenhuma tecla no instrumento de medição durante aprox.

120 horas, o instrumento de medição desliga-se automaticamente para efeitos de economia das pilhas.

Para voltar a ligar o instrumento de medição antes do desligamento automático, pode deslocar primeiramente o interruptor de ligar/desligar (2) para a posição "Off" e depois voltar a ligar o instrumento de medição ou pressionar uma vez a tecla modo de operação vertical (5) ou a tecla modo de operação horizontal (6).

Para desativar o dispositivo de desligamento automático mantenha (com o instrumento de medição ligado) premida a tecla modo de operação horizontal (6) durante pelo menos 3s. Quando o dispositivo de desligamento automático estiver desativado, as linhas laser piscam brevemente para confirmação.

Nota: Se for ultrapassada a temperatura de funcionamento de 45°C, deixa de ser possível desativar o dispositivo do desligamento automático.

Para ativar o desligamento automático, desligue o instrumento de medição e volte a ligá-lo.

Modos de operação

O instrumento de medição dispõe de vários temas de funcionamento, entre os quais poderá comutar sempre que desejar:

• Modo de operação linhas cruzadas (ver figura C): cria uma linha horizontal e vertical.
• Modo de operação horizontal (ver figura D): cria uma linha horizontal.
• Modo de operação vertical (ver figura E): cria uma linha vertical.

Após ser ligado, o instrumento de medição se encontra no funcionamento de linhas cruzadas. Com as teclas modo de operação horizontal (6) e modo de operação vertical (5) pode ligar e desligar as linhas laser horizontal e vertical independente uma da outra.

Todos os modos de operação podem ser selecionados com nivelamento automático e com imobilização pendular.

Nivelamento automático

Trabalhar com nivelamento automático

Coloque o instrumento de medição sobre uma base firme e horizontal, ou fixe-o no suporte rotativo (13) ou no tripé (23).

Para trabalhos com nivelamento automático, desloque o interruptor de ligar/desligar (2) para a posição "n".

O nivelamento automático elimina automaticamente desníveis dentro da gama de autonivelamento de ± 4° . O nivelamento está conclusivo, assim que as linhas laser deixarem de se mexer.

Se não for possível efetuar o nivelamento automático, p. ex. porque a superfície de apoio do instrumento de medição se desvia mais de 4° dos planos horizontais, as linhas laser começam a piscar num ritmo acelerado.

Neste caso, coloque o instrumento de medição na horizontal e espere pelo autonivelamento. Assim que o instrumento de medição se encontrar na área de autonivelamento de ± 4° as linhas laser ficam acesas de modo permanente.

Em caso de vibrações ou de alteração da posição durante o trabalho, o instrumento de medição volta a ser nivelado automaticamente. Após o nivelamento deverá controlar a posição dos raios laser em relação aos pontos de referência, para evitar erros devido ao deslocamento do instrumento de medição.

Trabalhar com imobilização pendular

Para trabalhos com imobilização pendular, desloque o interruptor de ligar/desligar (2) para a posição "On". A indicação de imobilização pendular (8) acende a vermelho e as linhas laser piscam de modo contínuo num ritmo lento.

Ao trabalhar com imobilização pendular, o nivelamento automático está desligado. Pode segurar o instrumento de medição de forma livre na mão ou colocá-lo numa base inclinada. As linhas laser deixam de estar niveladas e de se mover obrigatoriamente perpendiculares entre elas.

Controlo de exatidão do instrumento de medição

Influências sobre a precisão

A maior influência é exercida pela temperatura ambiente. Especialmente a partir do solo, as diferenças de temperatura podem distrair o raio laser.

Para minimizar influências térmicas devido ao calor ascendente do solo, é recomendada a utilização do instrumento de medição sobre um tripé. De preferência, também colocar o instrumento de medição no centro da superfície de trabalho.

Para além das influências externas, também as influências específicas do aparelho (como p. ex. quedas ou pancadas fortes) podem causar desvios. Verifique, por isso, a precisão de nivelamento antes de iniciar o trabalho.

Comece por verificar a precisão da altura e do nivelamento da LINHA LASER horizontal, e depois a precisão de nivelamento da LINHA LASER vertical.

Se o instrumento de medição ultrapassar a divergência máxima num dos controlos, deverá ser reparado por um serviço pós-venda Bosch.

Verificar exatidão da altura da LINHA horizontal

Para o controlo é necessária uma distância de 5 m livre de obstáculos, sobre solo firme entre as paredes A e B.

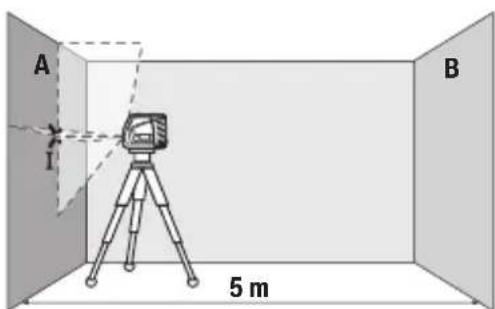

• Monte o instrumento de medição a partir de A, sobre o suporte, ou um tripé ou colocá-lo sobre uma superfície firme e plana. Ligue o instrumento de medição no modo de operação com nivelamento automático e selecione o modo de operação de linhas cruzadas.

• Aponte o laser para a parede A próxima e permita que o instrumento de medição possa se nivelar. Marque o centro do ponto onde as linhas laser se cruzam na parede (ponto I).

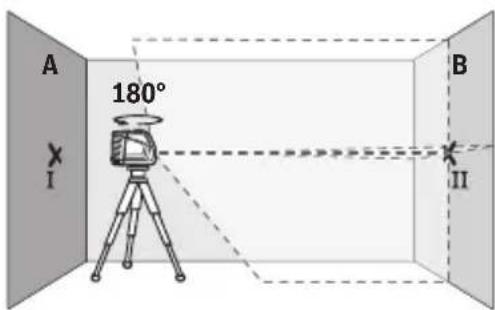

• Rode o instrumento de medição em 180°, deixe-o nivelar e marque o ponto de cruzamento das linhas laser na parede oposta B (ponto II).
• Posicione o instrumento de medição - sem o rodar - próximo da parede B, ligue-o e deixe-o nivelar.

• Alinhe o instrumento de medição em altura (com a ajuda do tripé ou colocando algo por baixo) de forma a que o ponto de cruzamento das linhas laser acerte precisamente no ponto II anteriormente marcado na parede B.

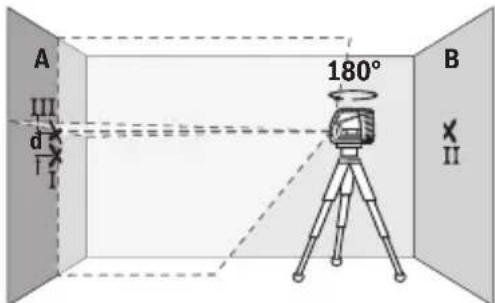

• Rode o instrumento de medição em 180°, sem alterar a altitude. Alinhe-o na parede A, de forma a que a LINHA LASER vertical passe pelo ponto I já marcado. Deixe o instrumento de medição nivelar-se e marque o ponto de cruzamento das linhas laser na parede A (ponto III).
• Da diferença d dos dois pontos marcados I e III na parede A resulta o desvio de altura real do instrumento de medição.

Com um trajeto de medição de 2 × 5 m = 10 m, o desvio máximo permitido é de: 10 m × ±0,3 mm/m = ±3 mm. A diferença d entre os pontos I e III só pode ser no máximo de 3 mm.

Verificar a precisão de nivelamento da linha horizontal

Para a verificação precisa, é necessária uma área livre de aprox. 5 × 5 m.

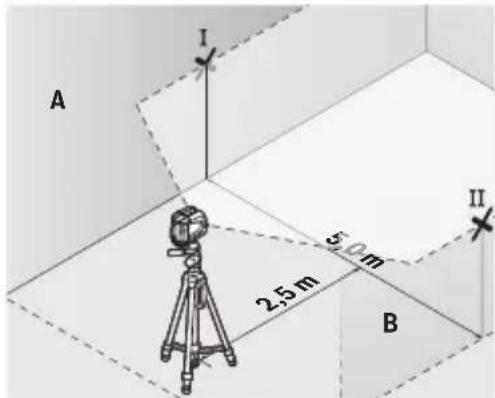

• Montar o instrumento de medição no suporte ou no tripé, no centro entre as paredes A e B, ou colocá-lo sobre uma base firme e plana. Ligue o instrumento de medição no modo de operação com nivelamento automático e selecione o modo de operação horizontal. Deixe o instrumento de medição executar o nivelamento.

• Marque a uma distância de 2,5 m do instrumento de medição em ambas as paredes o meio da LINHA laser (ponto I na parede A e ponto II na parede B).

• Coloque o instrumento de medição rodado em 180° a 5 m de distância e deixe-o executar a nivelagem.
• Alinhe o instrumento de medição em altura (com a ajuda do tripé ou colocando algo por baixo) de forma a que o centro da LINHA laser acerte precisamente no ponto II anteriormente marcado na parede B.

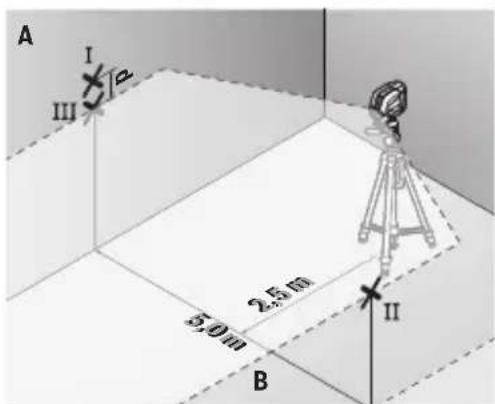

• Marque na parede A o centro da LINHA LASER como ponto III (na vertical por cima ou por baixo do ponto I).
• Da diferença dos dois pontos marcados I e III na parede resulta o desvio real do instrumento de medição.

Com um trajeto de medição de 2 × 5m = 10 o desvio máximo permitido é de: 10m × ± 0,3mm/m = ± 3mm . A diferença entre os pontos I e III não pode ser maior do que 3mm .

Verificar a precisão de nivelamento da linha vertical

Para o nivelamento é necessário um vão de porta, com no mínimo 2,5 m de espaço de cada lado do vão (sobre chão firme).

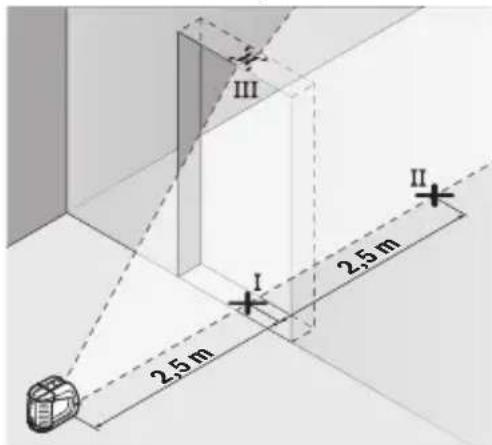

• Coloque o instrumento de medição a uma distância de 2,5 m do vão da porta sobre uma superfície firme e plana (não num tripé). Ligue o instrumento de medição no modo com nivelamento automático. Selecione o modo de operação vertical e deixe o instrumento de medição executar a nivelagem.

• Marque o meio da linha vertical no chão do vão da porta (ponto I), a 5 m de distância no outro lado do vão da porta (ponto II) assim como no rebordo superior do vão da porta (ponto III).

• Coloque a ferramenta de medição do outro lado da abertura da porta diretamente atrás do ponto II. Deixe o instrumento de medição nivelar-se e alinhe a linha laser vertical de forma a que o seu centro passe exatamente pelos pontos I e II.
• Marque o centro da linha laser no rebordo superior do vão da porta como ponto IV.

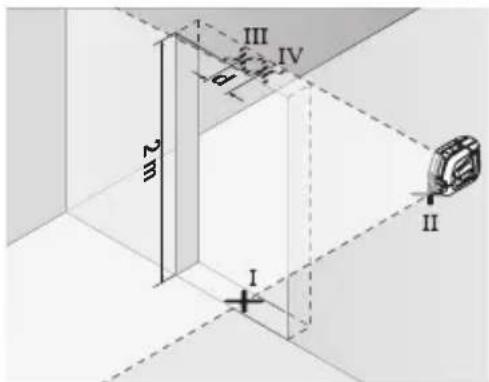

• Da diferença dos dois pontos marcados III e IV resulta o desvio real do instrumento de medição do plano vertical. - Medir a altura do vão de porta.

O desvio máximo permitido é calculado da seguinte maneira:

altura dupla da abertura da porta × 0,3mm / m

Exemplo: numa altura de abertura de porta de 2 m o desvio máximo pode ser

2 × 2m × ± 0,3mm/m = ± 1,2mm . Os pontos III e IV podem encontrar-se separados no máximo 1,2 mm entre si.

Instruções de trabalho

• Use sempre apenas o centro da LINHA LASER para marcar. A largura da LINHA LASER altera-se com a distância.

Trabalhar com a placa-alvo de laser

A placa-alvo de laser (20) melhora o raio laser em condições desfavoráveis e distâncias maiores.

A superfície refletora da placa-alvo de laser (20) melhora a visibilidade da linha laser; através da superfície transparente, a linha laser é visível na parte de trás da placa-alvo de laser.

Trabalhar com um tripé (acessório)

Um tripé assegura uma base de medição estável e ajustável em altura. Coloque o instrumento de medição com o suporte de tripé de 1/4" (4) na rosca do tripé (23) ou num tripé de máquina fotográfica convencional. Para a fixação num tripé convencional, use o suporte de tripé de 5/8" (3). Fixe o instrumento de medição com o parafuso de fixação do tripé.

Alinhe aproximadamente o tripé antes de ligar o instrumento de medição.

Fixar com um suporte universal (acessório) (ver figura F)

Com a ajuda do suporte universal (19) pode fixar o instrumento de medição, por exemplo, em superfícies verticais ou materiais magnetizáveis. O suporte universal também é apropriado como tripé de chão e facilita o alinhamento de altura do instrumento de medição.

Mantenha os dedos afastados da parte de trás do acessório magnético, quando fixar o acessório magnético a superfícies. Devido à forte atração dos ímanes, os dedos podem ficar entalados.

Alinhe aproximadamente o suporte universal (19), antes de ligar o instrumento de medição.

Óculos de visualização de raio laser (acessórios)

Os óculos de visualização de raio laser filtram a luz ambiente. Com isto, a luz do laser parece mais clara para os olhos.

• Não use os óculos para laser (acessório) como óculos de proteção. Os óculos para laser servem para ver melhor o feixe de orientação a laser; mas não protegem contra radiação laser.
• Não use os óculos para laser (acessório) como óculos de sol ou no trânsito. Os óculos para laser não providenciam uma proteção UV completa nem a perceção de cores.

Pode ver exemplos para possibilidades de utilização do instrumento de medição nas páginas seguintes.

Manutenção e assistência técnica

Manutenção e limpeza

Manter o instrumento de medição sempre limpo.

Não mergulhar o instrumento de medição na água ou em outros líquidos.

Limpar sujidades com um pano húmido e macio. Não utilize detergentes ou solventes.

Limpe particularmente as áreas na abertura de saída do laser com regularidade e certifique-se de que não existem fiapas.

Armazene e transporte o instrumento de medição apenas na Bolsa de proteção (21).

Envie o instrumento de medição em caso de reparação na Bolsa de proteção (21).

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes estão bem em: www.boschpt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontre os endereços da assistência técnica em:

Os instrumentos de medição, acessórios e embalagens devem ser enviados para uma reciclagem ecológica de matéria-prima.

Não deite o instrumento de medição e as pilhas no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de instrumentos de medição e a Diretiva Europeia 2006/66/CE, é necessário recolher separadamente as baterias/as pilhas defeituosas ou gastas e encaminhá-las para uma reciclagem ecológica.
