Typ produktu	Laser liniowy
Marka	Bosch
Model	GLL 210 Professional
Zasięg minimalny	10 m
Dokładność niwelacji	±0,3 mm/m
Zakres samopoziomowania	±4°
Czas niwelacji	< 4 s
Temperatury pracy	-10 °C do +50 °C
Temperatury przechowywania	-20 °C do +70 °C
Maksymalna wilgotność względna	90 %
Klasa lasera	2
Typ lasera	630-650 nm, < 1 mW
Rozbieżność	0,5 mrad (kąt pełny)
Gwint statywu	1/4" i 5/8"
Zasilanie	3 baterie 1,5 V LR6 (AA)
Czas pracy - tryb linii krzyżowych	9 h
Czas pracy - tryb linii	17 h
Waga (zgodnie z EPTA)	0,49 kg
Wymiary (dł. x szer. x wys.)	112 x 55 x 106 mm
Stopień ochrony	IP54
Tryby pracy	Linie krzyżowe, poziome, pionowe
Funkcje specjalne	Samopoziomowanie, automatyczne wyłączanie (120 min), zablokowane wahadło
Akcesoria w zestawie	Obrotowy uchwyt RM 1, pokrowiec ochronny, celownik laserowy, okulary do lasera (w zależności od wersji)
Konserwacja	Czyścić miękką, wilgotną szmatką, bez rozpuszczalników
Naprawialność	Części zamienne dostępne, serwis Bosch

Często zadawane pytania - GLL 210 Professional BOSCH

Jak włączyć Bosch GLL 210 Professional?

Ustaw przełącznik Wł./Wył. (2) w pozycję On (z automatycznym poziomowaniem) lub On (z zablokowanym wahadłem). Dioda LED stanu (7) zaświeci się i pojawią linie lasera.

Jaki jest maksymalny zasięg urządzenia?

Minimalny zasięg to 10 m. W niekorzystnych warunkach (np. bezpośrednie słońce) zasięg może być mniejszy.

Jak sprawdzić dokładność niwelacji?

Wykonaj kontrolę na odległości 5 m między dwiema ścianami. Zaznacz punkty, obróć urządzenie o 180° i zmierz odchylenie. Dokładność wynosi ±0,3 mm/m.

Jakiego rodzaju baterie stosować i jak długo działają?

Używaj 3 alkalicznych baterii LR6 (AA). Czas pracy wynosi 9 h w trybie linii krzyżowych i 17 h w trybie pojedynczych linii.

Urządzenie wyłącza się automatycznie, dlaczego?

Automatyczne wyłączanie uruchamia się po 120 minutach bez użycia przycisków, aby oszczędzać baterie. Możesz je wyłączyć, przytrzymując przycisk trybu poziomego (6) przez 3 sekundy.

Jak używać urządzenia z zablokowanym wahadłem?

Ustaw przełącznik w pozycję On. Wahadło jest zablokowane, wskaźnik (8) świeci na czerwono, a linie lasera migają. Automatyczne poziomowanie jest wyłączone, możesz przechylać urządzenie.

Co zrobić, jeśli linie lasera szybko migają?

Oznacza to, że samopoziomowanie jest niemożliwe (nachylenie > ±4°). Umieść urządzenie na bardziej poziomej powierzchni, aż linie przestaną migać.

Jak czyścić i konserwować urządzenie?

Wyczyść miękką, wilgotną szmatką. Nie zanurzaj w wodzie. Regularnie czyść obszar wokół wyjścia lasera. Przechowuj w pokrowcu ochronnym (21).

Gdzie znaleźć części zamienne i serwis?

Na stronie www.bosch-pt.com lub skontaktuj się z Działem Obsługi Klienta Bosch pod numerem 09 70 82 12 26 (Francja). Podaj 10-cyfrowy numer referencyjny urządzenia.

Jakie akcesoria są kompatybilne z GLL 210 Professional?

Statyw BT 150, drążek teleskopowy BT 350, uchwyt uniwersalny BM 1, zacisk sufitowy BM 3, celownik laserowy, okulary do lasera, obrotowy uchwyt RM 1.

INSTRUKCJA OBSŁUGI GLL 210 Professional BOSCH

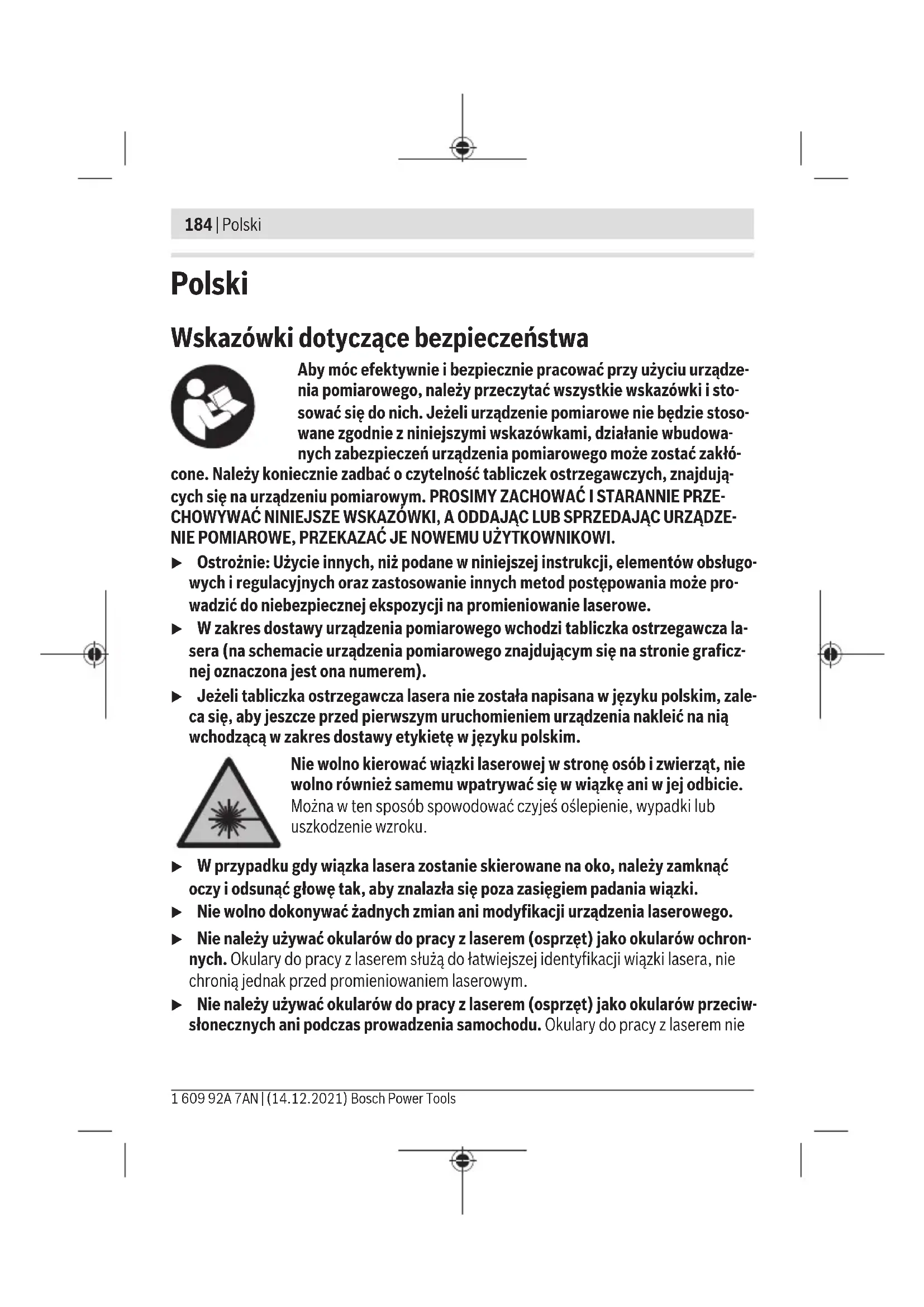

Wskazówki dotyczące bezpieczeństwa

Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Jeżeli urządzenie pomiarowe nie będzie stosowane zgodnie z niniejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone.

Należy koniecznie zadbać o czytelność tabliczek ostrzegawczych znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄDZENIE POMIAROWE, PRZEKAZAĆ JE NOWEMU UŻYTKOWNIKOWI.

Ostrożnie: Użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych oraz zastosowanie innych metod postępowania może doprowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe. W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza lasera (na schemacie urządzenia pomiarowego znajdującym się na stronie graficznej oznaczona jest ona numerem). - Jeżeli tabliczka ostrzegawcza lasera nie została napisana w języku polskim, zaleca się, aby jeszcze przed pierwszym uruchomieniem urządzenia nakleić na nią wchodzącą w zakres dostawy etykietę w języku polskim.

Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również samemu wpatrywać się w wiązkę ani w jej odbicie. Można w ten sposób spowodować czyjeś oślepienie, wypadki lub uszkodzenia wzroku.

W przypadku gdy wiązka lasera zostanie skierowane na oko, należy zamknąć oczy i odsunąć głowę tak, aby znalazła się poza zasięgiem padania wiązki. Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego. - Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów ochronnych. Okulary do pracy z laserem są do identyfikacji wiązki lasera, nie chronią jednak przed promieniowaniem laserowym. Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów przeciwsłonecznych ani podczas prowadzenia samochodu. Okulary do pracy z laserem nie

zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Naprawę urządzenia pomiarowego należy zlecać wyłącznie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa urządzenia. - Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom pozostawionym bez nadzoru. Mogą one nieuważnie oślepić inne osoby lub samych siebie. Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów.

Nie wolno umieszczać urządzenia pomiarowego i akcesoriów magnetycznych w pobliżu implantów oraz innych urządzeń medycznych, np. rozrusznika serca lub pompy insulinowej. Magnesy urządzenia pomiarowego i akcesoriów wytwarzają pole, które może zakłócić działanie implantów i urządzeń medycznych.

Urządzenie pomiarowe i akcesoria magnetyczne należy przechowywać z dala od magnetycznych nośników danych oraz urządzeń wrażliwych magnetycznie. Pod wpływem działania magnesów urządzenia pomiarowego i akcesoriów może dojść do nieodwracalnej utraty danych.

Opis urządzenia i ich zastosowania

Proszę zwrócić uwagę na rysunki zamieszczone na końcu instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Urządzenie pomiarowe przeznaczone jest do wyznaczania i wskazywania linii poziomych i pionowych.

Urządzenie pomiarowe dostosowane jest do pracy w pomieszczeniach i na zewnątrz.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.

(1) Otwór wyjściowy wiązki lasera (2) Włącznik/wyłącznik (3) Przyłącze statywu 5/8"

(4) Przyłącze statywu 1/4" (5) Przycisk trybu pionowego (6) Przycisk trybu poziomego (7) Wskaźnik stanu (8) Wskaźnik blokady mechanizmu wahadła (9) Tabliczka ostrzegawcza lasera (10) Numer seryjny (11) Pokrywka wnęki na baterie (12) Blokada pokrywki wnęki na baterie (13) Uchwyt obrotowy (RM 1)a (14) Szyna prowadząca (15) Otwór mocujący podłużny (16) Magnes a) (17) Rowek prowadzący (18) Klamra sufitowa (BM 3)a (19) Uniwersalny uchwyt (BM 1)a (20) Laserowa tablica celownicza (21) Pokrowiec (22) Okulary do pracy z laserem (23) Statyw (BT 150)a (24) Kolumna teleskopowa (BT 350)a

a) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Laser liniowy GLL 2-10
Numer katalogowy	3601 K63 L..
Min. zasięg przy“A)	10 m
Dokędnosć niwelacyjna ±0,3 mm/m
Zakres automatycznej niwelacji (typowy) ±4°
Czas niwelacji (typowy) <4 s

Polski | 187

Laser liniowy GLL 2-10
Temperatura robocza -10°C ... +50°C
Temperatura przechowywnia -20°C ... +70°C
Maks. wysokość stosowania ponad wysokość referen-cyjna	2000 m
Wilgotność wźglówna, maks. 90%
Stopień zabrudzenia zgodnie z IEC 61010-1 2	B)
Klasa lasera 2
Typ lasera 630-650 nm, <1 mW
C6	1
RozbieZNOSć 0,5 mrad (kąt pełny)
Przyȩcze statywu 1/4"; 5/8"
Baterie 3 × 1,5 V LR6 (AA)
Czas przyca w przypadku trybu
- tryb krzyżowy 9 h
- tryb liniowy 17 h
Waga zgodnia z EPTA-Procedure 01:2014 0,49 kg
Wymiary (dlugość × szerokość × wysokość) 112 × 55 × 106 mm
Stopié ochrony	IP54 (ochrona przyd ylem i bryzgami wody)

A) Zasięg pomiaru może się zmniejszyć przy niekorzystnych warunkach otoczenia (np. bezpośrednie nasłonecznienie). B) Występuje jedynie zabrudzenie nieprzewodzące, jednak od czasu do czasu okresowo należy spodziewać się zjawiska przewodzenia prądu spowodowanego kondensacją.

Do jednoznacznej identyfikacji urządzenia pomiarowego służy numer seryjny (10) podany na tabliczce znamionowej.

Montaż

Wkładanie/wymiana baterii

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych.

Aby otworzyć pokrywkę wnęki na baterie (11), należy nacisnąć blokadę (12) i zdjąć pokrywkę. Włożyć baterie do wnęki.

188 | Polski

Należy przy tym zwrócić uwagę na zachowanie prawidłowej biegunowości, zgodnej ze schematem umieszczonym wewnątrz wnęk.

Gdy poziom naładowania baterii jest niski, miga wskaźnik stanu (7). Po rozpoczęciu migania urządzenie pomiarowe jest gotowe do użycia jeszcze przez ok. 1 h.

Baterie należy zawsze wymieniać w komplecie. Należy stosować tylko baterie tego samego producenta i o jednakowej pojemności.

• Jeżeli urządzenie pomiarowe będzie przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Baterie, które są przez dłuższy czas przechowywane w urządzeniu pomiarowym, mogą ulec korozji i samorozładowaniu.

Praca z uchwytem obrotowym RM 1 (zob. rys. A-B)

Dzięki uchwytowi obrotowemu (13) urządzenie pomiarowe można obrócić o 360°. Dzięki temu linie laserowe można dokładnie ustawić, bez zmieniania pozycji urządzenia pomiarowego.

Rower prowadzący (17) urządzenia pomiarowego nasadzić na szyny prowadzące (14) uchwytu obrotowego (13) i do oporu nasunąć urządzenie pomiarowe na platformę.

W celu demontażu należy zdjąć urządzenie pomiarowe z uchwytu, wykonując powyżej wymienione czynności w odwrotnym kierunku.

Możliwe położenia uchwytu obrotowego:

• pozycja stojąca na równej powierzchni, -uchwyt przykręcony do powierzchni pionowej,
• w połączeniu z uchwytem sufitowym (18) przytwierdzonym do metalowych listew,
• za pomocą magnesów (16) do powierzchni metalowych.

▶ Podczas mocowania osprzętu do powierzchni należy trzymać palce z dala od tylnej strony osprzętu magnetycznego. Duża siła przyciągania magnesów może spowodować zakleszczenie palców.

Praca

Uruchamianie

Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim nasłonecznieniem. Urządzenie pomiarowe należy chronić przed ekstremalnymi temperaturami i silnymi wahaniami temperatury. Nie należy go na przykład pozostawiać w samochodzie.

Jeśli urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed przystąpieniem do jego użytkowania odczekać, aż powróci ono do normalnej temperatury oraz zawsze sprawdzić jego dokładność pomiarową (zob. „Sprawdzanie dokładności pomiarowej urządzenia pomiarowego“, Strona 191).

Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję urządzenia pomiarowego.

Urządzenie pomiarowe należy chronić przed silnymi uderzeniami oraz przed

upuszczeniem. W przypadku silnego oddziaływania na urządzenie pomiarowe, należy przy dalszej pracy przeprowadzić kontrolę dokładności (zob. „Sprawdzanie dokładności pomiarowej urządzenia pomiarowego“, Strona 191).

Urządzenie pomiarowe należy transportować w stanie wyłączonym. Wyłączenie powoduje automatyczną blokadę jednostki wahadłowej, która przy silniejszym ruchu mogłaby ulec uszkodzeniu.

Włączanie/wyłączanie

Aby włączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik (2) w pozycję „On” (do prac z blokadą mechanizmu wahadła) lub w pozycję „On” (do prac z funkcją automatycznej niwelacji). Wskaźnik stanu (7) zaświeci się. Natychmiast po włączeniu urządzenie pomiarowe emituje wiązki lasera z otworów wyjściowych (1). - Nie wolno kierować wiązki laserowej w stronę osób, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości).

Aby wyłączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik (2) w pozycję „Off”. Wskaźnik stanu (7) przestaje świecić. Po wyłączeniu jednostka wahadłowa blokuje się automatycznie. - Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłączyć. Wiązka laserowa może oślepić osoby postronne.

Po przekroczeniu maksymalnej dopuszczalnej temperatury pracy 50°C urządzenie wyłącza się, by chronić diodę lasera. Po ochłodzeniu urządzenie jest znowu gotowe do pracy i musi zostać ponownie włączone.

Automatyczne wyłączanie

Jeżeli przez ok. 120 minut nie zostanie naciśnięty żaden przycisk na urządzeniu pomiarowym, urządzenie pomiarowe wyłączy się automatycznie w celu oszczędzania energii baterii.

Aby ponownie włączyć urządzenie pomiarowe po tym, jak wyłączyło się ono w sposób automatyczny, należy albo ustawić najpierw włącznik/wyłącznik (2) w pozycji „Off”, a następnie włączyć urządzenie pomiarowe, albo nacisnąć krótko przycisk trybu pionowego (5) lub przycisk trybu poziomego (6).

Aby zdezaktywować funkcję automatycznego wyłączania, należy (przy włączonym urządzeniu pomiarowym) nacisnąć przycisk trybu poziomego (6) i przytrzymać go przez co najmniej 3 s. Dezaktywacja funkcji automatycznego wyłączania potwierdzona jest krótkim miganiem linii laserowych.

Wskazówka: Po przekroczeniu temperatury roboczej 45°C automatycznego wyłączania nie da się zdezaktywować.

Aby dokonać aktywacji funkcji automatycznego wyłączania, należy wyłączyć urządzenie pomiarowe, a następnie ponownie je włączyć.

Tryby pracy

Urządzenie pomiarowe może pracować w jednym z kilku trybów pracy, które użytkownik może w każdej chwili zmienić:

• Tryb krzyżowy (zob. rys. C): emitowana jest jedna pozioma i jedna pionowa linia laserowa.
• Tryb poziomy (zob. rys. D): emitowana jest jedna pozioma linia laserowa.
• Tryb pionowy (zob. rys. E): emitowana jest jedna pionowa linia laserowa.

Po włączeniu urządzenia pomiarowe znajdują się w trybie krzyżowym. Za pomocą przycisków trybu poziomego (6) i pionowego (5) można włączać i wyłączać poziomą i pionową linię laserową.

Wszystkie tryby pracy są dostępne zarówno z funkcją automatycznej niwelacji, jak i z blokadą mechanizmu wahadła.

Funkcja automatycznej niwelacji

Praca z funkcją automatycznej niwelacji

Ustawić urządzenie pomiarowe na poziomym, stabilnym podłożu, zamocować je w uchwycie obrotowym (13) lub na statywie (23).

Do pracy z funkcją automatycznej niwelacji należy ustawić włącznik/wyłącznik (2) w pozycji „".

Funkcja automatycznej niwelacji automatycznie kompensuje nierówności podłoża w zakresie automatycznej niwelacji wynoszącym ± 4° . Gdy linie laserowe przestają się poruszać, procedura automatycznej niwelacji została zakończona.

Jeżeli automatyczna niwelacja nie jest możliwa, na przykład w sytuacji, gdy kąt nachylenia podstawy urządzenia pomiarowego względem poziomu jest większy niż 4° , linie laserowe zaczynają migać w szybkim tempie.

W takiej sytuacji należy ustawić urządzenie pomiarowe w pozycji poziomej i odczekać, aż zakończy ono automatyczną niwelację. Po powrocie urządzenia pomiarowego do zakresu

automatycznej niwelacji, wynoszącego ± 4° , wiązki lasera świecą ponownie światłem ciągłym.

Wstrząsy i zmiany położenia podczas pracy urządzenia pomiarowego są niwelowane automatycznie. Aby uniknąć błędów w pomiarze, spowodowanych przesunięciem urządzenia pomiarowego, należy po przeprowadzeniu niwelacji skontrolować położenie wiązek lasera w odniesieniu do punktów referencyjnych.

Praca z blokadą mechanizmu wahadła

Do pracy z blokadą mechanizmu wahadła należy przesunąć włącznik/wyłącznik (2) w pozycję „On". Wskaźnik blokady mechanizmu wahadła (8) świeci się na czerwono, a linie laserowe migają wolnym tempie.

Podczas pracy z blokadą mechanizmu wahadła funkcja automatycznej niwelacji jest wyłączona. Urządzenie pomiarowe można trzymać w ręce lub ustawić je na pochyłym podłożu. Linie laserowe nie zostaną automatycznie zniwelowane i nie muszą być ustawione względem siebie prostopadle.

Sprawdzanie dokładności pomiarowej urządzenia pomiarowego

Wpływ na dokładność niwelacji

Największy wpływ wywiera temperatura otoczenia. W szczególności różnica temperatur przechodząca od podłoża do góry może wpływać na przebieg wiązki laserowej.

Aby zminimalizować efekty termiczne spowodowane unoszącym się do góry ciepłem gleby, zalecamy stosowanie urządzenia pomiarowego na statywie. Ponadto należy starać się ustawić urządzenie pomiarowe w miarę możliwości pośrodku powierzchni roboczej.

Na odchylenia pomiarowe mogą mieć wpływ, oprócz czynników zewnętrznych, także charakterystyczne dla danego typu urządzenia czynniki (takie jak na przykład upadek lub silne wstrząsy). Z tego powodu należy przy każdym pomiarze skontrolować dokładność niwelacyjną.

Należy skontrolować najpierw dokładność wysokości poziomej linii laserowej oraz jej dokładność niwelacyjną, a następnie dokładność niwelacyjną pionowej linii laserowej. Jeżeli któraś z kontroli wykazałaby, że urządzenie pomiarowe przekracza maksymalnie dopuszczalne odchylenie, urządzenie należy oddać do naprawy w jednym z punktów serwisowych firmy Bosch.

Dokładność wysokości poziomej linii laserowej

Do przeprowadzenia kontroli dokładności wysokości linii poziomej potrzebny jest wolny odcinek o długości 5 m i ze stabilnym podłożem pomiędzy dwiema ścianami A i B.

• Zamocować urządzenie pomiarowe w pobliżu ściany A w uchwycie lub na statywie, ewentualnie ustawić na stabilnym, równym podłożu. Włączyć urządzenie pomiarowe w trybie pracy z funkcją automatycznej niwelacji i wybrać tryb krzyżowy.

• Skierować laser na ścianę A i zaczekać, aż urządzenie pomiarowe się wypoziomuje. Zaznaczyć na ścianie środek punktu, w którym krzyżują się linie laserowe (punkt I).

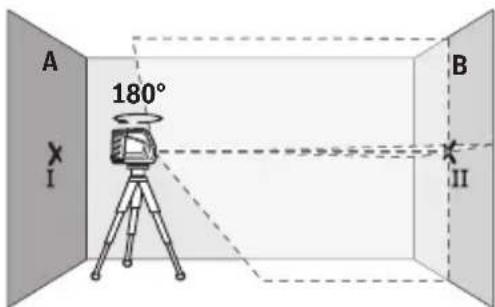

Obrócić urządzenie pomiarowe o 180°, zaczekać, aż się wypoziomuje, i zaznaczyć na przeciwległej ścianie B punkt, w którym krzyżują się linie laserowe (punkt II).

• Umieścić urządzenie pomiarowe - nie obracając go - w pobliżu B, włączyć je i zaczekać, aż się wypoziomuje.

Wyregulować wysokość urządzenia pomiarowego (na statywie albo ewentualnie podkładając coś pod urządzenie) tak, aby punkt przecięcia linii laserowych dokładnie pokrywał się z zaznaczonym uprzednio punktem II na ścianie B.

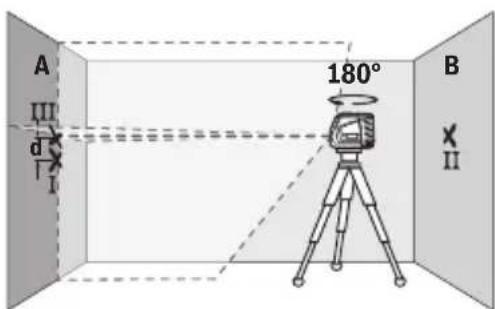

• Obrócić urządzenie pomiarowe o 180°, nie zmieniając jego wysokości. Skierować wiązkę na ścianę A tak, aby pionowa linia laserowa przechodziła przez uprzednio zaznaczony punkt I. Zaczekać, aż urządzenie pomiarowe się wypoziomuje, i zaznaczyć punkt przecięcia linii laserowej na ścianie A (punkt III).
• Z różnicy d pomiędzy obydwoma zaznaczonymi punktami I i III na ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiarowego.

Na odcinku pomiarowym wynoszącym 2× 5m = 10m maksymalnie dopuszczalne odchylenie nie może przekraczać:

10m× ± 0,3mm / m = ± 3mm Różnica d pomiędzy punktami I i III może zatem wynosić maksymalnie 3mm

Sprawdzanie dokładności niwelacyjnej poziomej linii laserowej

Do przeprowadzenia kontroli potrzebna jest wolna powierzchnia ok. 5 × 5 m.

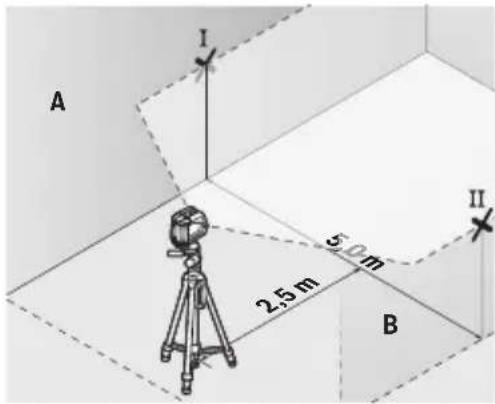

• Zamocować urządzenie pomiarowe pośrodku między ścianami A i B, w uchwycie lub na statywie; ewentualnie ustawić na stabilnym, równym podłożu. Włączyć urządzenie pomiarowe w trybie z funkcją automatycznej niwelacji i wybrać tryb poziomy. Poczekać, aż urządzenie pomiarowe zakończy automatyczną niwelację.

W odległości 2,5 m od urządzenia pomiarowego zaznaczyć na obu ścianach środek linii laserowej (punkt I na ścianie A i punkt II na ścianie B).

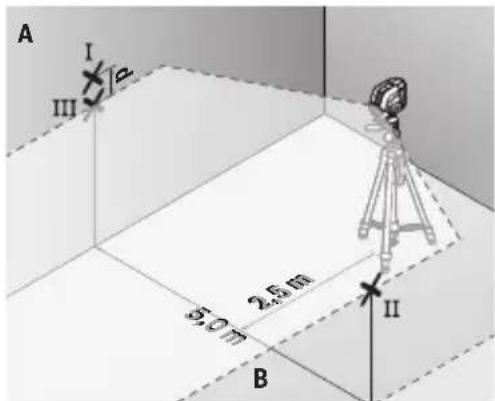

• Obrócić urządzenie pomiarowe o 180° i ustawić je w odległości 5 m, a następnie odczekać, aż urządzenie zakończy automatyczną niwelację.
• Ustawić wysokość urządzenia pomiarowego (na statywie albo ewentualnie podkładając coś pod urządzenie) tak, aby środek linii laserowej dokładnie pokrywał się z zaznaczonym uprzednio punktem II na ścianie B.

• Zaznaczyć na ścianie A środek linii laserowej jako punkt III (pionowo nad ew. pod punktem I).
• Z różnicy d pomiędzy obydwoma zaznaczonymi punktami I i III na ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiarowego od poziomu.

Na odcinku pomiarowym wynoszącym 2 × 5 m = 10 m maksymalne dopuszczalne odchylenie nie może przekraczać:

10 m × ±0,3 mm/m = ±3 mm. Różnica d pomiędzy punktami I i III może zatem wynosić maksymalnie 3 mm.

Sprawdzanie dokładności pionowej linii laserowej

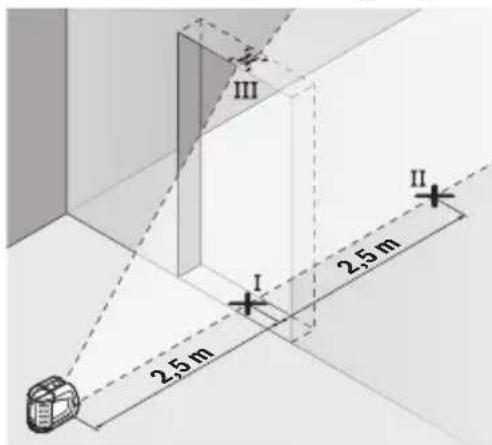

Do przeprowadzenia kontroli potrzebny jest otwór drzwiowy. Po obu stronach drzwi musi być minimum 2,5 m wolnego miejsca. Niezbędne jest stabilne podłoże.

• Ustawić urządzenie pomiarowe w odległości 2,5 m od otworu drzwiowego na stabilnym, równym podłożu (nie na statywie). Włączyć urządzenie pomiarowe w trybie pracy z funkcją automatycznej niwelacji. Wybrać tryb pionowy i zaczekać, aż urządzenie pomiarowe zakończy automatyczną niwelację.

Zaznaczyć środek poziomej linii laserowej na podłodze w otworze drzwiowym (punkt I), w odległości 5 m po drugiej stronie otworu drzwiowego (punkt II), jak również na górnej framudze otworu drzwiowego (punkt III).

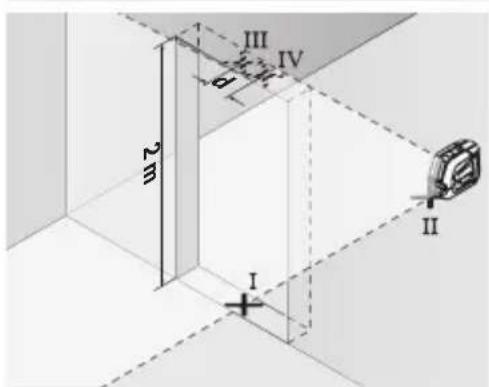

Ustawić urządzenie pomiarowe po drugiej stronie otworu drzwiowego, bezpośrednio za punktem II. Zaczekać, aż urządzenie pomiarowe zakończy automatyczną niwelację, a następnie ustawić pionową linię laserową w taki sposób, by jej środek przebiegał dokładnie przez punkty I i II.

• Zaznaczyć środek linii laserowej na górnej krawędzi otworu drzwiowego, jako punkt IV.
• Z różnicy d pomiędzy obydwoma zaznaczonymi punktami III i IV wyniknie rzeczywiste odchylenie urządzenia pomiarowego od pionu. Należy zmierzyć wysokość otworu drzwiowego.

Maksymalne dopuszczalne odchylenie obliczane jest w następujący sposób:

Podwójna wysokość otworu drzwiowego × 0,3 mm/m

Przykład: Przy wysokości otworu drzwiowego 2 m maksymalne odchylenie wynosi

2 × 2 m × ±0,3 mm/m = ±1,2 mm. W związku z tym punkty III i IV mogą być od siebie oddalone maksymalnie o 1,2 mm.

Wskazówki dotyczące pracy

Do zaznaczania należy używać zawsze tylko środka linii laserowej. Szerokość linii laserowej zmienia się w zależności od odległości.

Praca z laserową tablicą celowniczą

Laserowa tablica celownicza (20) poprawia widoczność wiązki laserowej przy niekorzystnych warunkach lub większych odległościach.

Odblaskowa powierzchnia laserowej tablicy celowniczej (20) poprawia widoczność linii laserowej; przez przezroczystą powierzchnię linia laserowa jest widoczna także z tyłu laserowej tablicy celowniczej.

Praca ze statywem (osprzęt)

Aby zapewnić stabilną podstawę pomiaru z ustaloną wysokością, zaleca się użycie statywu. Urządzenie pomiarowe z przyłączem do statywu 1/4" (4) założyć na gwint statywu (23) lub dowolnego statywu fotograficznego dostępnego w handlu. Do zamocowania urządzenia pomiarowego na statywie budowlanym dostępnym w handlu należy użyć przyłącza statywu 5/8" (3). Dokręcić urządzenie pomiarowe za pomocą śruby ustalającej statywu.

Przed włączeniem urządzenia pomiarowego należy z grubsza wyregulować statyw.

Mocowanie za pomocą uniwersalnego uchwytu (osprzęt) (zob. rys. F)

Za pomocą uniwersalnego uchwytu (19) można zamocować urządzenie pomiarowe np. na powierzchniach pionowych lub materiałach magnetycznych. Uniwersalny uchwyt można stosować również jako statyw naziemny; ułatwia on zmienianie położenia urządzenia pomiarowego na wysokość.

▶ Podczas mocowania osprzętu do powierzchni należy trzymać palce z dala od tylnej strony osprzętu magnetycznego. Duża siła przyciągania magnesów może spowodować zakleszczenie palców.

Przed włączeniem urządzenia pomiarowego należy z grubsza wyregulować uniwersalny uchwyt (19).

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowują światło otoczenia. Dzięki temu wiązka laserowa wydaje się jaśniejsza.

▷ Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji wiązki lasera, nie chronią przed promieniowaniem laserowym. ▷ Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów przeciwsłonecznych ani podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Przykłady zastosowań (zob. rys. F-H)

Przykłady różnych sposobów zastosowania urządzenia pomiarowego znajdują się na stronach graficznych.

Konserwacja i serwis

Konserwacja i czyszczenie

Urządzenie pomiarowe należy utrzymywać w czystości.

Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie stosować żadnych środków czyszczących ani rozpuszczalników.

W szczególności należy regularnie czyścić powierzchnie przy otworze wyjściowym wiązki laserowej, starannie usuwając włókna kurzu.

Urządzenie pomiarowe należy przechowywać i transportować tylko w załączonym pokrowcu (21).

W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w pokrowcu (21).

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacja o częściach zamiennych dostępne są pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzedzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 227154440

E-Mail: [e-mail]

www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie:

Narzędzia pomiarowe, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnie z przepisami ochrony środowiska.

Nie wolno wyrzucać narzędzi pomiarowych ani baterii razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE nieużywane urządzenia pomiarowe, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać i oddać do ponownego przetworzenia zgodnie z przepisami ochrony środowiska.

Opis wyrobu i zastosowania

Prosimy kierować się rysunkami w pierwszej części instrukcji obsługi.

Opis wyrobu i zastosowania

Przyrząd pomiarowy przeznaczony jest do wyznaczania i kontroli linii poziomych i pionowych. Przyrząd pomiarowy nadaje się do użytku wewnątrz i na zewnątrz pomieszczeń.

Przedstawione elementy

Numeracja elementów odnosi się do rysunku przyrządu pomiarowego na stronie graficznej niniejszej instrukcji obsługi.

(1) Otwór wyjściowy wiązki laserowej (2) Włącznik/wyłącznik (3) Mocowanie statywu 5/8" (4) Mocowanie statywu 1/4" (5) Przycisk trybu pionowego (6) Przycisk trybu poziomego (7) Wskaźnik stanu (8) Wskaźnik blokady wahadła (9) Tabliczka ostrzegawcza lasera (10) Numer seryjny

(11) Pokrywa komory baterii (12) Blokada pokrywy komory baterii (13) Obrotowy uchwyt (RM 1)a) (14) Prowadnica (15) Podłużny otwór mocujący (16) Magnes a) (17) Rynienka prowadząca (18) Klips sufitowy (BM 3)a) (19) Uchwyt uniwersalny (BM 1)a) (20) Celownik laserowy (21) Pokrowiec ochronny (22) Okulary do wzmocnienia widoczności wiązki laserowej (23) Statyw (BT 150)a) (24) Tyka teleskopowa (BT 350)a)

a) Przedstawione lub opisane akcesoria nie wchodzą w skład standardowego zakresu dostawy. Kompletne akcesoria znajdują się w naszym asortymencie akcesoriów.

Dane techniczne

Líniový laser GLL 2-10
Vecné Čísló	3 601 K63 L..
Minimálna pracovná oblastA)	10 m
Presnost nivalécie ±0,3 mm/m
Rozsah samonivalécie typicky ±4°
Čas nivalécie typicky < 4 s
Prevádková teplota -10°C ... +50°C
Skladovacia teplota -20°C ... +70°C
Max. výška použitia nad referenčnou výškou 2 000 m
Max. relativna vlhkost vzduchu 90%
Stupeř znečistenia podla IEC 61010-1 2	B)
Trieda lasera 2
Typ lasera 630 - 650 nm, < 1 mW

Bosch Power Tools 1609 92A 7AN| (14.12.2021)

214 | Słowacki

Liniowy laser GLL 2-10

Przeznaczenie przyrządu

Wymiarowy przyrząd przeznaczony do tworzenia i sprawdzania poziomych i pionowych linii.

Wymiarowy przyrząd przeznaczony do pracy wewnętrznej, przyrząd i narzędzia.

Przedstawione komponenty

Numeracja przedstawionych komponentów odnosi się do przedstawienia przyrządu na stronie z rysunkiem.

(1) Wylot wiązki lasera (2) Włącznik (3) Gniazdo statywu 5/8" (4) Gniazdo statywu 1/4" (5) Przycisk trybu pracy pionowej (6) Przycisk trybu pracy poziomej (7) Wskaźnik stanu (8) Wskaźnik blokowania wahadła (9) Tabliczka ostrzegawcza do pracy z laserem (10) Numer seryjny (11) Pokrywa komory baterii (12) Zatrzask pokrywy baterii

(13) Obrót mocowania (BM 1) (14) Prowadnica (15) Dźwignia blokady (16) Magnes (17) Prowadnica rowka (18) Ściana (19) Uniwersalne mocowanie (BM 1) (20) Wylot (21) Torba ochronna (22) Okulary do pracy z laserem (23) Statyw (BT 150) (24) Teleskopowy statyw (BT 350)

a) Przedstawione lub opisane przyrządy nie wchodzą w skład standardowego wyposażenia. Pełny asortyment przyrządów znajdziesz w naszym programie przyrządów.

Dane techniczne

Aby aktywować automatyczną samopoziomującą funkcję, wyłącz i ponownie włącz przyrząd pomiarowy.

Tryby pracy

Przyrząd pomiarowy może pracować w kilku trybach, które można łatwo zmieniać w dowolnym momencie: - tryb linii krzyżowych (patrz rysunek C): tworzy poziomą i pionową linię lasera, - tryb poziomy (patrz rysunek D): wiązka lasera tworzy jedną poziomą linię, - tryb pionowy (patrz rysunek E): tworzy jedną pionową linię lasera.

Po włączeniu przyrząd pomiarowy pracuje w trybie linii krzyżowych. Za pomocą przycisku pracy poziomej (6) i przycisku pracy pionowej (5) można niezależnie wyrównać linie poziomą i pionową.

We wszystkich trybach pracy można używać zarówno samopoziomowania, jak i wahadła z blokadą.

Automatyczna niwelacja

Praca z automatyczną niwelacją

Umieścić przyrząd pomiarowy na poziomej, stabilnej podstawie, zamocować go na uchwycie (13) lub na statywie (23).
