GLL 210 Professional - Lāzera rādītājs BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Līniju lāzera rādītājs
Zīmols	Bosch
Modelis	GLL 210 Professional
Minimālais darbības attālums	10 m
Izlīdzināšanas precizitāte	±0,3 mm/m
Pašizlīdzināšanas diapazons	±4°
Izlīdzināšanas ilgums	< 4 s
Darba temperatūra	-10 °C līdz +50 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Maksimālais relatīvais mitrums	90 %
Lāzera klase	2
Lāzera tips	630-650 nm, < 1 mW
Izkliede	0,5 mrad (pilns leņķis)
Statīva pieslēgums	1/4" un 5/8"
Barošana	3 baterijas 1,5 V LR6 (AA)
Darbības laiks - krustoto līniju režīms	9 st
Darbības laiks - līniju režīms	17 st
Svars (pēc EPTA)	0,49 kg
Izmēri (G x P x A)	112 x 55 x 106 mm
Aizsardzības pakāpe	IP54
Darba režīmi	Krustotās līnijas, horizontāli, vertikāli
Īpašās funkcijas	Pašizlīdzināšana, automātiskā izslēgšanās (120 min), bloķēta svārstvienība
Iekļautie piederumi	Pagriežamais turētājs RM 1, aizsargmaiss, lāzera mērķis, lāzera redzamības brilles (atkarībā no versijas)
Apkope	Tīrīt ar mīkstu, mitru drānu, neizmantot šķīdinātājus
Remontējamība	Rezerves daļas pieejamas, Bosch pēcpārdošanas serviss

Bieži uzdotie jautājumi - GLL 210 Professional BOSCH

Kā ieslēgt Bosch GLL 210 Professional?

Novietojiet ieslēgšanas/izslēgšanas slēdzi (2) pozīcijā On (ar automātisku izlīdzināšanu) vai On (ar bloķētu svārstvienību). Statusa LED (7) iedegas un parādās lāzera līnijas.

Kāds ir ierīces maksimālais darbības attālums?

Minimālais darbības attālums ir 10 m. Nelabvēlīgos apstākļos (piem., tiešā saules gaismā) darbības attālums var samazināties.

Kā pārbaudīt izlīdzināšanas precizitāti?

Veiciet pārbaudi 5 m attālumā starp divām sienām. Atzīmējiet punktus, pagrieziet ierīci par 180° un izmēriet novirzi. Precizitāte ir ±0,3 mm/m.

Kādas baterijas izmantot un cik ilgi tās darbojas?

Izmantojiet 3 sārmu baterijas LR6 (AA). Darbības laiks ir 9 st krustoto līniju režīmā un 17 st vienkāršo līniju režīmā.

Ierīce izslēdzas automātiski, kāpēc?

Automātiskā izslēgšanās aktivizējas pēc 120 minūtēm, ja netiek nospiesti taustiņi, lai taupītu baterijas. To var atspējot, turot nospiestu horizontālā režīma taustiņu (6) 3 sekundes.

Kā izmantot ierīci ar bloķētu svārstvienību?

Novietojiet slēdzi pozīcijā On. Svārstvienība ir bloķēta, indikators (8) iedegas sarkanā krāsā un lāzera līnijas mirgo. Automātiskā izlīdzināšana ir izslēgta, varat sasvērt ierīci.

Ko darīt, ja lāzera līnijas ātri mirgo?

Tas norāda, ka pašizlīdzināšana nav iespējama (slīpums > ±4°). Novietojiet ierīci uz horizontālākas virsmas, līdz līnijas pārstāj mirgot.

Kā tīrīt un apkopt ierīci?

Tīriet ar mīkstu, mitru drānu. Nenemiet ūdenī. Regulāri tīriet zonu ap lāzera izvadu. Uzglabājiet aizsargmaisā (21).

Kur atrast rezerves daļas un pēcpārdošanas servisu?

Mājaslapā www.bosch-pt.com vai sazinieties ar Bosch Klientu apkalpošanas dienestu pa tālruni 09 70 82 12 26 (Francija). Norādiet ierīces 10 ciparu atsauces numuru.

Kādi piederumi ir saderīgi ar GLL 210 Professional?

Statīvs BT 150, teleskopiskais stienis BT 350, universālais turētājs BM 1, griestu skava BM 3, lāzera mērķis, lāzera redzamības brilles, pagriežamais turētājs RM 1.

LIETOŠANAS INSTRUKCIJA GLL 210 Professional BOSCH

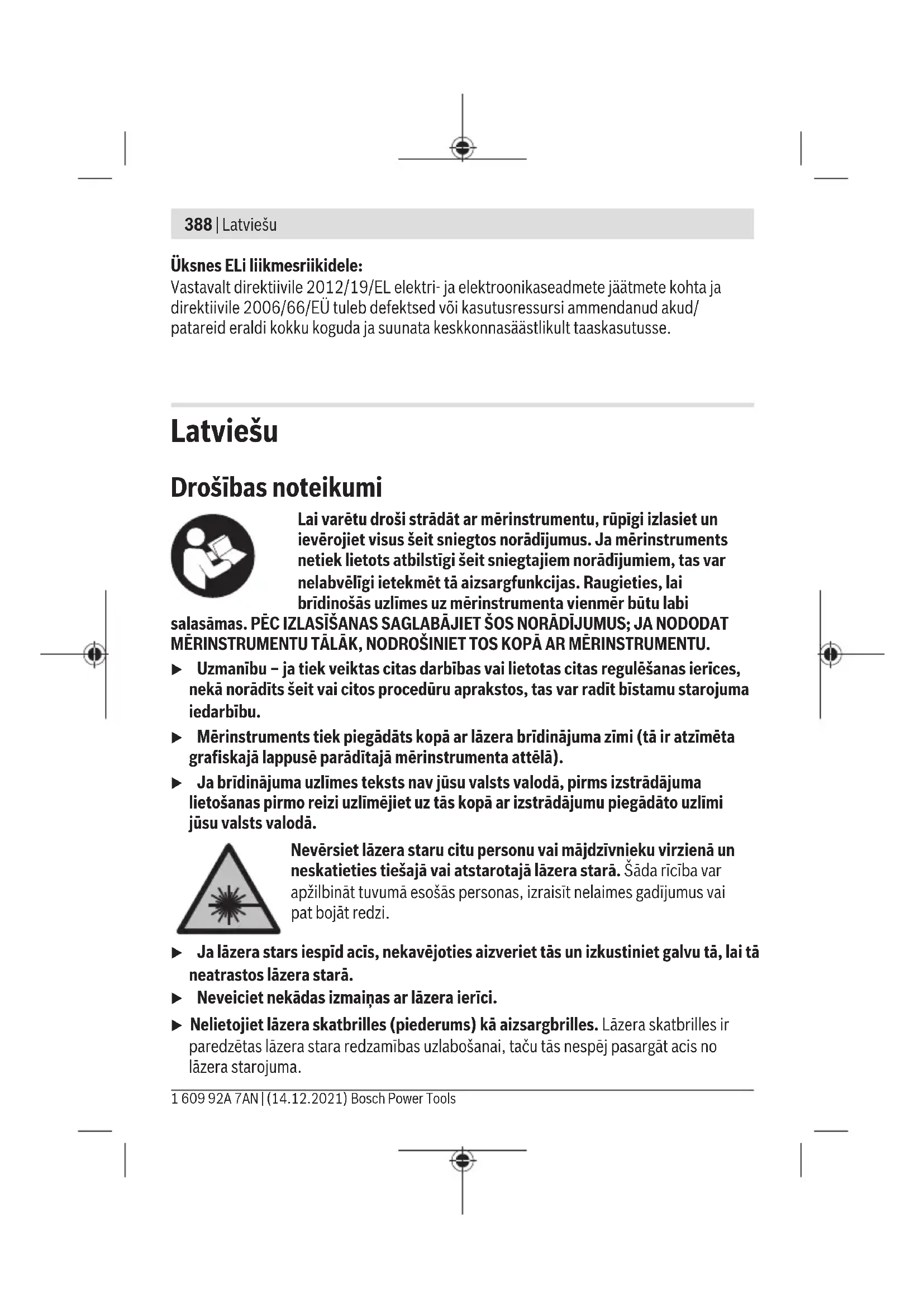

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem norādījumiem, tas var nelabvēlīgi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi

salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.

Uzmanību - ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību. Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā). ▷ Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlīmējiet uz tās kopā ar izstrādājumu piegādāto uzlīmi jūsu valsts valodā.

Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešā vai atstarotā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošas personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā. Neveiciet nekādas izmaiņas ar lāzera ierīci. ▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.

▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju. Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot oriģinālās rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu. ▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas vai sevi. Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

Nenovietojiet mērinstrumentu un magnētiskos piederumus implantu un citu medicīnisko ierīču tuvumā, piemēram, elektrokardiostimulatora vai insulīna sūkņa tuvumā.

Mērinstrumenta un piederumu magnēti rada lauku, kas var ietekmēt implantātu un medicīnisko ierīču darbību.

Netuviniet mērinstrumentu un magnētiskos piederumus magnētiskajiem datu nesējiem un ierīcēm, kur darbību ietekmē magnētiskais lauks. Mērinstrumenta un piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.

Izstrādājuma un tā funkciju apraksts

Ņemiet vērā attēlus lietošanas pamācības sākumā.

Paredzētais pielietojums

Mērinstruments ir paredzēts līmeņu un vertikālu līniju iezīmēšanai un pārbaudei. Mērinstruments ir piemērots lietošanai gan telpās, gan arī ārpus tām.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lapā.

(1) Lāzera stara izvadlūka (2) Ieslēgšanas/izslēgšanas slēdzis (3) 5 / 8'' vītne stiprināšanai uz statīva (4) 1 / 4'' vītne stiprināšanai uz statīva (5) Vertikālās darbības taustiņš

(6) Horizontālās darbības taustiņš (7) Statusa rādījums (8) Svārsta fiksatora indikators (9) Lāzera brīdinājuma uzlīme

(10) Sērijas numurs (11) Bateriju nodalījuma vāciņš (12) Bateriju nodalījuma vāciņa fiksators (13) Pagriežams turētājs (RM 1)a) (14) Vadotnes slīdnis (15) Garenisks atvērums stiprināšanai (16) Magnētsa (17) Vadotnes grope (18) Griestu stiprinājums (BM 3)a (19) Universālais turētājs (BM 1)a) (20) Lāzera mērķplāksne (21) Aizsargsoma (22) Lāzera skatbrilles (23) Statīvs (BT 150)a (24) Teleskopisks stienis (BT 350)a

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Liniju lāzers GLL 2-10
Izstrādājuma numurs	3 601 K63 L..
Mazākais darbības tālumsA)	10 m
Nivelešanas precizitate ±0,3 mm/m
Pašizlīdzināšanās diapazona tipiskā vērtība ±4°
Izlīdzināšanās laika tipiskā vērtība < 4 s
Darba temperatūrā -10 °C ... +50 °C
Glabāšanas temperatūrā -20 °C ... +70 °C
Maks. darba augstums virs jūras limeṇa 2000 m

Liniju lagers GLL 2-10
Maks. relativais gaisa mitrums. 90%
Piesärnojuma pakäpe atbilstigi IEC 61010-1 2	B)
Lázera klase 2
Lázera veids 630-650 nm, < 1 mW
C6	1
Divergence 0,5 mrad (pilns lenkis)
Stativa stiprinājuma vitne 1/4"; 5/8"
Baterijas 3 × 1,5 V LR6 (AA)
Daribbas laiks darba režimā
- Krustliniju režimā 9 st.
- Liniju režimā 17 st.
Svars atbilstigi EPTA-Procedure 01: 2014 0,49 kg
Izmërs (garums × platums × augstums) 112 × 55 × 106 mm
Aizsardzības klase IP54 (putek|drošs un	š|akatdrošs)

A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums var samazināties. B) Parasti ir vērojams tikai elektroniski nevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadītspējas parādīšanās.

Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (10), kas atrodams uz tā marķējuma plāksnītes.

Montāža

Bateriju ievietošana/nomaina

Merinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas.

Lai atvērtu bateriju nodalījuma vāciņu (11), uzspiediet uz fiksatora (12), tad noņemiet bateriju nodalījuma vāciņu. Ievietojiet nodalījumā baterijas.

Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

Ja statusa indikators (7) mirgo, baterijas ir nolietojušās. Pēc pirmās nomirgošanas mērinstruments var darboties vēl aptuveni 1 stundu.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērīšanas instrumentā.

Darbs ar pagriežamo turētāju RM 1 (skatīt attēlus A–B)

Ar pagriežamā turētāja (13) palīdzību varat pagriezt mērinstrumentu par 360°. Tas dod iespēju vienkārši izlīdzināt lāzera staru veidotās līnijas, nemainot mērinstrumenta stāvokli.

Novietojiet mērinstrumentu ar vadotnes gropi (17) uz vadotnes sliedes (14) uz pagriežamā turētāja (13), un līdz galam uzbīdiet mērinstrumentu uz platformas.

Lai atvienotu mērinstrumentu, novelciet to no pagriežamā turētāja, pārvietojot virzienā, kas ir pretējs iepriekš izmantotajam.

Pagriežamā turētāja nostiprināšanas iespējas:

- novietošana uz līdzenas, līmeniskas virsmas, - nostiprināšana, pieskrūvējot uz stateniskas virsmas, - nostiprināšana uz metāla griestu līstēm, izmantojot turētāju stiprināšanai pie griestiem (18), - nostiprināšana ar magnētu (16) palīdzību uz metāliskām virsmām. ▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprinat pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēļ var iespiest pirkstus.

Lietošana

Uzsākot lietošanu

Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras svārstībām. Piemēram, neatstājiet mērinstrumentu ilgāku laiku automašīnā. Ja ir ievērojamas temperatūras svārstības, vispirms pagaidiet, līdz mērinstrumenta temperatūra izlīdzinās ar apkārtējās vides temperatūru; pirms turpināt darbu, vienmēr pārbaudiet precizitāti, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 394).

Ļoti augsta vai ļoti zema temperatūra vai straujas temperatūras svārstības var nelabvēlīgi ietekmēt mērinstrumenta precizitāti.

Sargājiet mērinstrumentu no stipriem triecieniem, nelaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 394).

Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību ietekmē varētu tikt bojāts.

Ieslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (2) pozīcijā „On" (ja lieto svārsta fiksatoru) vai pozīcijā „n" (ja lieto automatisko pašizlīdzināšanos). Statusa indikators (7) iedegas. Tiklīdz mērinstruments ir ieslēgts, no tā izvadlūkas (1) izstaro lāzera stari, kas veido lāzera līnijas.

Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma.

Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (2) pozīcijā „Off". Statusa indikators (7) nodziest. Kad izslēdz mērinstrumentu, svārsta mezgls bloķējas.

Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošas personas.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra, kas ir 50°C , mērinstruments automātiski izslēdzas, šādi pasargājot no sabojāšanas lāzera diodi. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiskā izslēgšanās

Ja aptuveni 120 minūtes netiek nospiests neviens no mērinstrumenta taustiņiem, tas automātiski izslēdzas, šādi taupot baterijas.

Lai pēc automātiskas izslēgšanās atkārtoti ieslēgtu mērinstrumentu, ieslēdzēju/izslēdzēju (2) pārvietojiet stāvoklī „Off" (Izslēgts) un atkārtoti ieslēdziet mērinstrumentu vai vienreiz nospiediet vertikālās darbības taustiņu (5) vai horizontālās darbības taustiņu (6).

Lai deaktivizētu automātisko izslēgšanos (kad mērinstruments ir ieslēgts), horizontālās darbības taustiņu (6) nospiediet un turiet nospiestu vismaz 3 sekundes. Automātiskās izslēgšanās deaktivizēšanu apstiprina lāzera līniju īslaicīga mirgošana.

Norāde. Ja mērinstrumenta darba temperatūra pārsniedz vērtību 45°C, automātiskās izslēgšanās funkciju vairs nav iespējams deaktivizēt.

Lai strādātu ar automātisko pašizlīdzināšanos, pārbīdiet ieslēdzēju (2) stāvoklī „On” (ieslēgts).

Pašizlīdzināšanās. Pašizlīdzināšanās ir sistēma, kas automātiski kompensē nelīdzenumus pašizlīdzināšanās diapazonā ±4°.

Ja automātiskā izlīdzināšanās nav iespējama, jo, piemēram, mērinstruments ir uzlikts uz virsmas, kuras slīpums pārsniedz 4° no horizontāla stāvokļa, lāzera stari ātri mirgo.

Šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process. Līdzko mērinstruments atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera stari deg pastāvīgi.

Ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiskā pašizlīdzināšanās funkcija kompensē tā stāvokļa izmaiņas. Tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu.

Svārsta fiksatora lietošana

Lai lietotu svārsta fiksatoru, pabīdiet ieslēdzēju/izslēdzēju (2) pozīcijā „On”. Svārsta fiksatora indikators (8) deg sarkanā krāsā, un lāzera līnijas lēni mirgo.

Kad lieto svārsta fiksatoru, automātiskā pašizlīdzināšanās ir izslēgta. Mērinstrumentu var brīvi turēt rokā vai uzlikt uz slīpas pamatnes. Lāzera līnijas vairs neizlīdzinās un vairs nav savstarpēji pilnībā perpendikulāras.

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. Ievērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā. Lai samazinātu siltuma ietekmi, ko rada no grīdas nākošais siltums, mērinstrumentu ieteicams izmantot ar statīvu. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū.

Papildus ārējo faktoru iedarbībai, mērinstrumenta darbību var iespaidot arī paši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radīt mērījumu kļūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti.

Vienmēr vispirms pārbaudiet lāzera stara veidotās līmeniskās līnijas izlīdzināšanas precizitāti un tikai pēc tam - lāzera staru veidotās stateniskās līnijas izlīdzināšanas precizitāti.

Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jānogādā remontam Bosch pilnvarotā remonta darbnīcā.

Horizontālas līnijas augstuma precizitātes pārbaude

Pārbaudei nepieciešama brīva telpa ar līmenisku, stingru pamatu un 5 m lielu attālumu starp divām sienām A un B.

• Mērinstrumentu uzstādiet A sienas tuvumā uz turētāja vai statīva vai uzlieciet uz stingras, līdzenas pamatnes. Ieslēdziet mērinstrumentu darba režīmā ar automātisko pašizlīdzināšanos un ieslēdziet krustlīniju režīmu.

• Vērsiet lāzera starus uz tuvāko sienu A un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. Iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts I).

• Pagrieziet mērinstrumentu par 180° , nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).

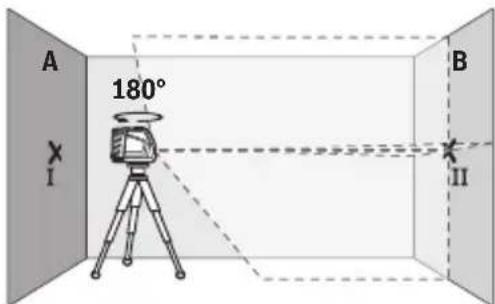

• Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto līniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš iezīmēto punktu II uz sienas B.

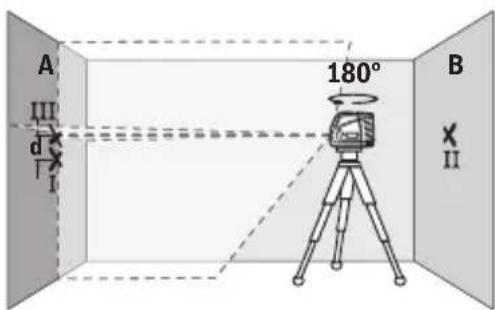

• Neizmainot mērinstrumenta augstumu, pagrieziet to par 180° . Vērsiet lāzera staru uz sienu A tā, lai tā veidotā vertikāla līnija ietu caur iepriekš iezīmēto punktu I. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts III).
• Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotas horizontālas līnijas faktisko nolieci pēc augstuma šķērsass virzienā.

Pie mērīšanas attāluma 2 × 5m = 10 m maksimālā pieļaujamā noliece ir šāda: 10m × ± 0,3mm / m = ± 3mm . No tā izriet, ka attālums d starp punktiem I un III nedrīkst pārsniegt 3mm .

Horizontālas līnijas izlīdzinājuma precizitātes pārbaude

Pārbaudei nepieciešama brīva vieta ar izmēriem aptuveni 5 × 5 m.

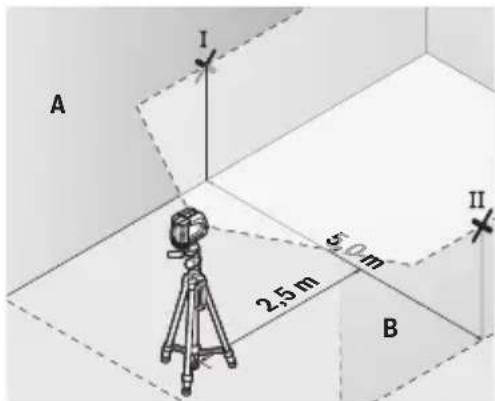

• Mērinstrumentu uzstādiet vidū starp A un B sienu uz turētāja vai statīva, vai uzlieciet uz stingras, līdzenas pamatnes. Ieslēdziet mērinstrumentu darba režīmā ar automātisko pašizlīdzināšanos un ieslēdziet horizontālās darbības režīmu. Nogaidiet, līdz mērinstruments izlīdzinās.

2,5 m attālumā no mērinstrumenta atzīmējiet uz abām sienām lāzera stara veidotās līnijas viduspunktus (punkts I uz sienas A un punkts II uz sienas B).

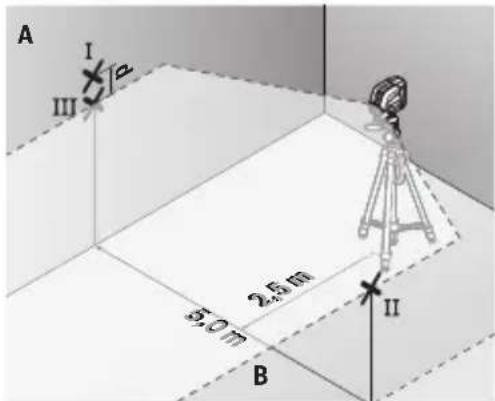

• Pagrieziet mērinstrumentu par 180°, pārvietojiet to 5 m attālumā un nogaidiet, līdz beidzas pašizlīdzināšanās process.
• Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera stara veidotās līnijas vidus sakristu ar iepriekš atzīmēto punktu II uz sienas B.
• Atzīmējiet lāzera stara veidotās līnijas vidu uz sienas A kā punktu III (tieši virs vai zem punkta I).
• Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar lāzera stara veidotās līmeņa līnijas faktisko nolieci no horizontāles.

Pie mērīšanas attāluma 2 × 5 m = 10 m maksimālā pieļaujamā noliece ir šāda: 10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attālums d starp punktiem I un III nedrīkst pārsniegt 3 mm.

Vertikālas līnijas izlīdzinājuma precizitātes pārbaude

Pārbaudei nepieciešama durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar līmenisku, stingru pamatu.

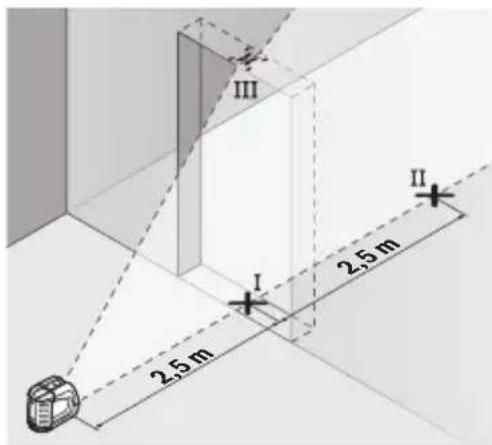

• Uzlieciet mērinstrumentu uz stingras, līdzenas pamatnes 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). Ieslēdziet mērinstrumentu

darba režīmā ar automātisko pašizlīdzināšanos. Ieslēdziet vertikālās darbības režīmu un nogaidiet, līdz mērinstruments izlīdzinās.

• Atzīmējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

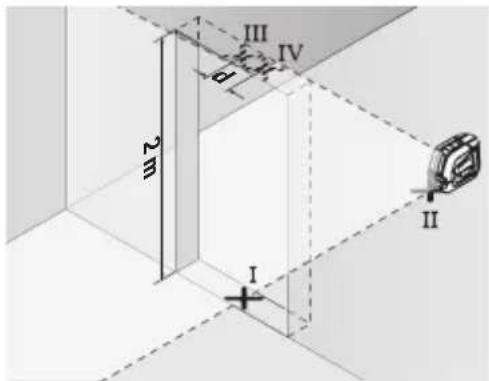

• Nolieciet mērinstrumentu durvju atvēruma otrā pusē tieši aiz punkta II. Nogaidiet, līdz mērinstruments izlīdzinās, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, ka tās vidus precīzi šķērso punktus I un II.
• Iezīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV.
• Attālums d starp abiem iezīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta lāzera stara veidotās vertikālās līnijas faktisko nolieci no vertikāles.
• Izmēriet durvju atvēruma augstumu.

Maksimālo pieļaujamo nolieci var aprēķināt šādi: divkāršs durvju atvēruma augstums × 0,3 mm/m

Piemērs: pie durvju atvēruma augstuma 2 m maksimālā pieļaujamā noliece ir šāda: 2 × 2 m × ±0,3 mm/m = ±1,2 mm. No tā izriet, ka attālums starp punktiem III un IV nedrīkst pārsniegt 1,2 mm.

Norādījumi darbam

▷ Vienmēr veidojiet atzīmes uz lāzera stara veidotās līnijas viduslīnijas. Lāzera staru veidoto līniju platums mainās atkarībā no to projicēšanas attāluma.

Darbs ar lāzera mērķplaksni

Lāzera mērķplaksne (20) ļauj uzlabot lāzera staru redzamību nelabvēlīgos darba apstākļos un lielā attālumā.

Lāzera mērķplāksnes (20) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir redzamas arī no aizmugures.

Darbs ar statīvu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni (4), nostipriniet to uz statīva (23) vītnes vai arī uz parasta fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprināšanas vītni (3). Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (attēls F)

Ar universālā turētāja (19) palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām vai magnētiskiem materiāliem. Universālais turētājs var tikt izmantots arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.

▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprinat pagriežamo turētāju pie virsmas. Magnetu stiprās pievilkšanas spēka dēļ var iespiest pirkstus.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju (19).

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet modeļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūkas virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā (21).

Ja mērinstrumentam nepieciešams remonts, nosūtiet to, ievietojot aizsargsomā (21).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mukusalas iela 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstīm.

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
