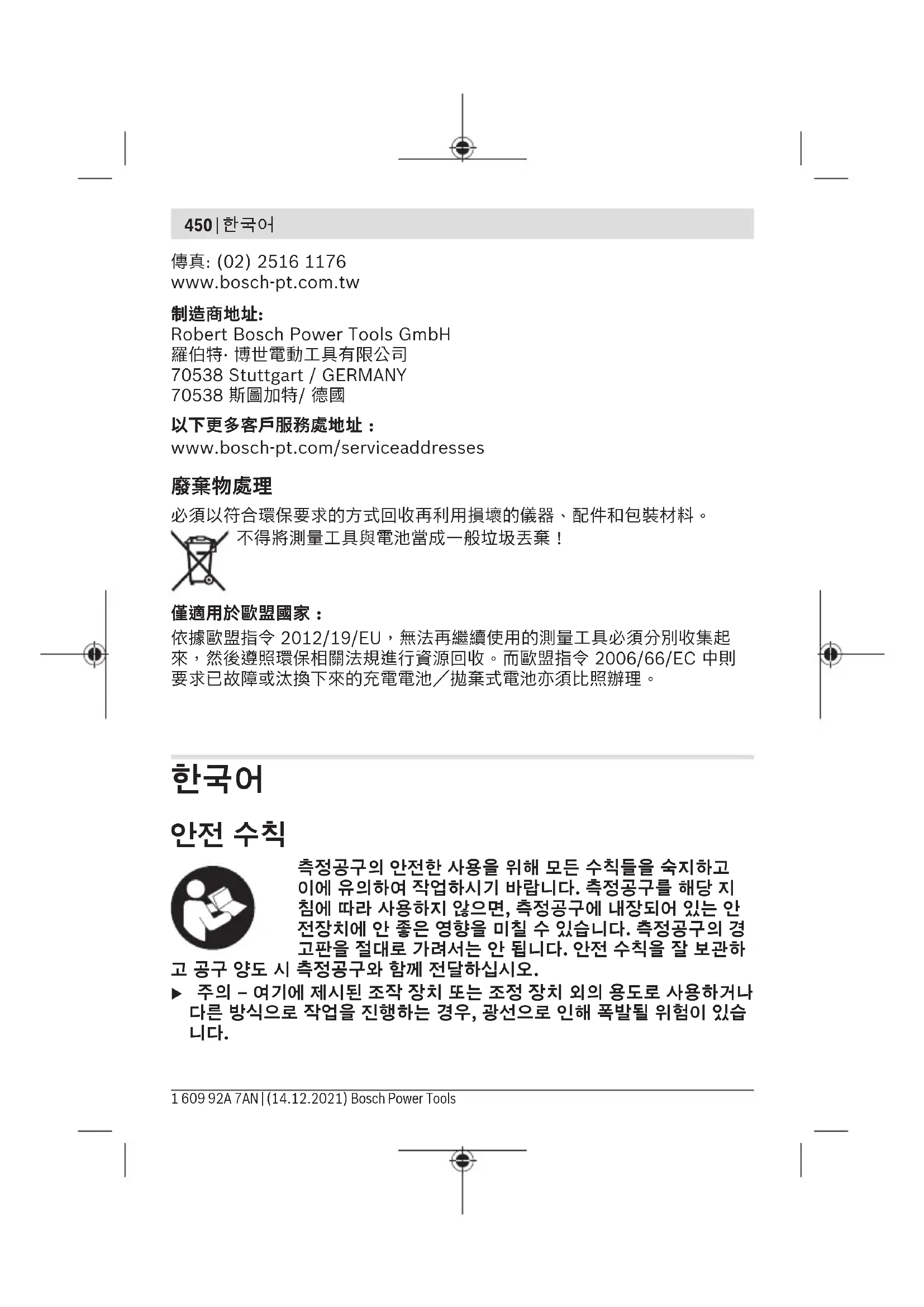

측정공구의 안전한 사용을 위해 모든 수칙들을 숙지하고 이에 유의하여 작업하시기 바랍니다. 측정공구를 해당 지 침에 따라 사용하지 않으면, 측정공구에 내장되어 있는 안 전장치에 안 좋은 영향을 미칠 수 있습니다. 측정공구의 경 고판을 절대로 가려서는 안 됩니다. 안전 수칙을 잘 보관하 고 공구 양도 시 측정공구와 함께 전달하십시오. u 주의 – 여기에 제시된 조작 장치 또는 조정 장치 외의 용도로 사용하거나 다른 방식으로 작업을 진행하는 경우, 광선으로 인해 폭발될 위험이 있습

1 609 92A 7AN | (14.12.2021) Bosch Power Tools한국어 | 451 u 본 측정공구는 레이저 경고 스티커가 함께 공급됩니다(그림에 측정공구 의 주요 명칭 표시). u 처음 사용하기 전에 함께 공급되는 한국어로 된 레이저 경고 스티커를 독 문 경고판 위에 붙이십시오. 사람이나 동물에게 레이저 광선을 비추거나, 광선을 직접 또는 반사시켜 보지 마십시오. 이로 인해 눈이 부시게 만들 어 사고를 유발하거나 눈에 손상을 입을 수 있습니다. u 눈으로 레이저 광선을 쳐다본 경우, 의식적으로 눈을 감고 곧바로 고개를 돌려 광선을 피하십시오. u 레이저 장치를 개조하지 마십시오. u 레이저 보안경(액세서리)을 일반 보안경으로 사용하지 마십시오. 레이저 보안경은 레이저 광선을 보다 잘 감지하지만, 그렇다고 해서 레이저 광선 으로부터 보호해주는 것은 아닙니다. u 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십 시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별력

u 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 맡기고, 수리 정비 시 순정 부품만 사용하십시오. 이 경우에만 측정공구의 안전성을 오래 유

u 어린이가 무감독 상태로 레이저 측정공구를 사용하는 일이 없도록 하십 시오. 의도치 않게 타인 또는 자신의 눈이 부시게 할 수 있습니다. u 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생

측정공구 및 자성 액세서리를 심장 박동 조절장치 또는 인 슐린 펌프와 같은 삽입물 및 기타 의학 기기 근처로 가져오 지 마십시오. 측정공구 및 액세서리의 자석으로 인해 자기 장이 형성되어 삽입물 및 의학 기기의 기능에 장애를 일으

u 측정공구와 자성 액세서리를 자기 데이터 매체나 자력에 예민한 기기에 서 멀리 두십시오. 측정공구 및 액세서리의 자석으로 인해 데이터가 손실 되어 복구되지 않을 수 있습니다.

사용 설명서 앞 부분에 제시된 그림을 확인하십시오. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)452 | 한국어

본 측정공구는 수평 및 수직 라인을 측정 및 점검하기 위한 용도로 사용됩니

측정공구는 실내 및 실외에서 모두 사용할 수 있습니다.

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의 그림이 나와있는 면

(3) 삼각대 연결 부위 5/8" (4) 삼각대 연결 부위 1/4" (5)

(12) 배터리 케이스 덮개 잠금쇠 (13) 회전대(RM1)

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

±0.3mm/m 자동 보정 범위, 평균 ±4° 자동 보정 시간, 평균 <4초

–20°C…+70°C 기준 높이를 초과한 최대 사용 높이 2000m

90% IEC61010-1에 따른 오염도

3×1.5V LR6(AA) 작동 모드에서의 시간

A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어들 수 있습니다. B) 비전도성 오염만 발생하지만, 가끔씩 이슬이 맺히면 임시로 전도성이 생기기도 합

측정공구를 확실하게 구분할 수 있도록 타입 표시판에 일련 번호 (10) 가 적혀 있습니다.

배터리 삽입하기/교환하기 측정공구 작동에는 알칼리 망간 배터리를 사용할 것을 권장합니다. 배터리 케이스 덮개(11) 를 열기 위해 잠금쇠(12) 위치까지 누른 뒤 배터 리 케이스 덮개를 빼냅니다. 배터리를 끼웁니다. 이때 전극이 배터리 케이스 안쪽에 나와있는 것처럼 올바로 끼워야 합니다. 배터리가 약해지면 상태 표시기(7) 가 깜박입니다. 측정공구가 처음 깜박 이기 시작한 후 한 시간 정도 더 작동 가능합니다. 모든 배터리는 항상 동시에 교체하십시오. 한 제조사의 용량이 동일한 배터 리로만 사용하십시오. u 오랜 기간 사용하지 않을 경우 측정공구의 배터리를 빼두십시오. 배터리 를 측정공구에 오래 두면 부식되고 방전될 수 있습니다. 회전대RM1을 이용해 작업하기 (그림A–B참조) 회전대(13) 를 이용해 측정공구를 360° 회전시킵니다. 이렇게 하면 측정공 구의 위치를 바꾸지 않고도 레이저 라인을 정확하게 조정할 수 있습니다. 가이드 홈 (17) 이 장착된 측정공구를 회전대 (13) 의 가이드 레일 (14) 에 놓고 측정공구를 플랫폼의 스톱위치까지 밀어넣습니다. 분리 시에는 측정공구를 회전대로부터 반대쪽 방향으로 빼냅니다. 가능한 회전대 위치: – 평평한 표면에 수직으로 세우기, – 수직 표면에 볼트 체결, – 천장 클립 (18) 과 함께 금속 돌출부에 볼트 체결, – 자석 (16) 을 이용해 금속 표면에 볼트 체결. 1 609 92A 7AN | (14.12.2021) Bosch Power Tools한국어 | 455 u 액세서리를 표면에 고정시킬 경우, 자성 액세서리의 뒷면에 손가락을 가 까이 두지 마십시오. 자석의 강력한 장력으로 인해 손가락이 끼일 수 있

u 측정공구가 물에 젖거나 직사광선에 노출되지 않도록 하십시오. u 극한의 온도 또는 온도 변화가 심한 환경에 측정공구를 노출시키지 마십 시오. 예를 들어 장시간 차량 안에 측정공구를 두지 마십시오. 온도 편차 가 심한 경우 계속 작동하기 전에 먼저 측정공구가 온도에 적응할 수 있 게 하고 항상 정확도를 점검하십시오 (참조 „측정공구의 정확도 점검“, 페이지457). 극한 온도에서나 온도 변화가 심한 환경에서 사용하면 측정공구의 정확 도가 떨어질 수 있습니다. u 측정공구가 외부와 세게 부딪히거나 떨어지지 않도록 주의하십시오. 측 정공구에 외부 영향이 심하게 가해진 후에는 계속 작업하기 전에 항상 정 확도를 점검해야 합니다 (참조 „측정공구의 정확도 점검“, 페이지457). u 측정공구를 운반할 때는 측정공구의 전원을 끄십시오. 스위치가 꺼진 상 태에서는 레벨링 장치가 잠겨 있어 심한 움직임에 손상될 염려가 없습니

측정공구의 전원을 켜려면 전원 스위치(2) 를 " On" (펜듈럼 고정 기능 사용) 또는 " On" (자동 레벨링 기능 사용) 위치까지 밀어주십시오. 상태 표시기(7) 의 불이 들어옵니다. 측정공구의 전원을 켜면 즉시 레이저빔 발 사구(1) 에서 바로 레이저빔이 발사됩니다. u 레이저빔이 사람이나 동물에 향하지 않도록 하고, 먼 거리에서라도 레이 저빔 안을 들여다 보지 마십시오. 측정공구의 전원을 끄려면 전원 스위치 (2) 를 "Off" 위치로 미십시오. 상태 표시기(7) 가 꺼집니다. 꺼질 때 셔틀장치가 로크됩니다. u 측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공 구의 스위치를 끄십시오. 레이저빔으로 인해 다른 사람의 눈이 부실 수

허용되는 최고 작동 온도 50°C를 초과하면 레이저 다이오드 보호를 위해 전원이 꺼집니다. 냉각 후 측정공구가 작동 준비 상태로 전환되면 다시 전원 을 켤 수 있습니다. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)456 | 한국어

약 120분 동안 측정공구에서 작동되는 버튼이 아무 것도 없으면, 배터리 절약을 위해 측정공구가 자동으로 꺼집니다. 자동으로 꺼진 측정공구를 다시 작동하려면 전원 스위치(2) 를 "Off" 위치 로 밀었다가 측정공구의 전원을 다시 켜거나, 수직 모드 버튼(5) 또는 수평 모드 버튼(6) 을 한번 누르면 됩니다. 자동 꺼짐 기능을 해제하려면, (측정공구가 켜진 상태에서) 수평 모드 버 튼(6) 을 3초 이상 누르십시오. 자동 꺼짐 기능이 해제되면 이를 표시하기 위해 레이저 라인이 잠시 깜박입니다. 지침: 작동 온도 45°C를 넘어가면, 자동 꺼짐 기능은 비활성화되지 않습니

자동 꺼짐 기능을 작동하려면 측정공구를 껐다가 다시 켜십시오.

측정공구에는 여러 작동 모드가 있으며 모드 간에 수시로 변경이 가능합니

– 교차선 모드(그림C참조): 한 개의 수평 레이저 라인 및 한 개의 수직 레 이저 라인을 형성합니다 – 수평 모드(그림D참조): 한 개의 수평 레이저 라인을 형성합니다 – 수직 모드(그림E참조): 한 개의 수직 레이저 라인을 형성합니다. 스위치를 켜면 측정공구는 기본적으로 교차선 모드로 설정되어 있습니다. 수평 모드 버튼(6) 및 수직 모드 버튼(5) 을 눌러 수평 및 수직 레이저 라 인을 별도로 켜고 끌 수 있습니다. 모든 작동 모드는 자동 레벨링 및 펜듈럼 고정 기능을 함께 선택할 수 있습

자동 레벨링 기능을 이용해 작업하기 측정공구를 수평의 고정된 받침 위에 놓거나 회전대(13) 또는 삼각대(23)

자동 레벨링 기능을 이용하여 작업하려면 전원 스위치 (2) 를 " On" 위치

자동 레벨링 기능을 통해 셀프 레벨링 범위  ±4° 내 평평하지 않은 부분이 정 도 자동으로 균형이 맞춰집니다. 레이저 라인이 더이상 움직이지 않으면 레 벨링 작업이 종료됩니다. 측정공구가 위치한 바닥면이 4° 이상 경사져 있어서 자동 레벨링이 불가능 하면 레이저빔이 빠른 속도로 깜박입니다. 1 609 92A 7AN | (14.12.2021) Bosch Power Tools한국어 | 457 이 경우 측정공구를 수평이 되게 놓고 자동 레벨링이 될 때까지 기다리십시 오. 측정공구가 자동 레벨링 범위 ±4° 안에 들어오는 즉시 레이저빔은 지속

작동하는 동안 흔들리거나 위치가 변경되는 경우 측정공구는 자동으로 다 시 레벨링됩니다. 레벨링이 끝나면 측정공구가 움직여져 발생하는 에러를 방지하기 위해 레이저빔이 기준 레벨에 맞는지 그 위치를 확인해 보십시오. 펜듈럼 고정 기능을 이용해 작업하기 펜듈럼 고정 기능을 이용하여 작업하려면 전원 스위치(2) 를 " On" 위치 로 밀어줍니다. 펜듈럼 고정 기능 표시기(8) 에 적색이 점등되면 레이저 라 인이 계속해서 천천히 깜박입니다. 펜듈럼 고정 기능을 이용한 작업 시 자동 레벨링 기능이 꺼져 있습니다. 측 정공구를 손에 들고 있거나 경사진 바닥에 놓아도 됩니다. 레이저빔이 더 이 상 레벨링되지 않으며, 반드시 직각으로 만나지 않습니다. 측정공구의 정확도 점검 정확도에 미치는 영향 가장 큰 영향을 미치는 것은 주위 온도입니다. 특히 바닥에서 위로 가면서 달라지는 온도로 인해 레이저빔이 굴절될 수 있습니다. 바닥에서 올라오는 열로 인한 영향을 최소화할 수 있도록, 측정공구를 삼각 대에 올려 사용하기를 권장합니다. 또한 가능하면 측정공구를 작업 표면의

외부 요인 외에도 장비에 따른 요인(예: 전복 또는 충격의 강도)에 따라 차 이가 있을 수 있습니다. 따라서 작업을 시작하기 전마다 레벨링 정확도를 점

수평 레이저 라인의 레벨링 및 높이의 정확도를 우선적으로 점검한 후 수직 레이저 라인의 레벨링 정확도를 각각 점검하십시오. 점검 시 측정공구가 한번이라도 최대 편차를 초과할 경우 Bosch 서비스 센 터에 맡겨 수리하십시오. 수평선의 높이 정확도 확인하기 이 테스트를 하려면 벽 A와 B 사이에 단단한 바닥이 있는 5m 구간의 빈 공

– 측정공구를 벽A에 가까이 하여 홀더나 삼각대에 조립하거나 단단하고 평평한 바닥에 놓으십시오. 자동 레벨링 기능이 함께 작동하는 상태에서 측정공구의 전원을 켜고 교차선 모드를 선택하십시오. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)458 | 한국어

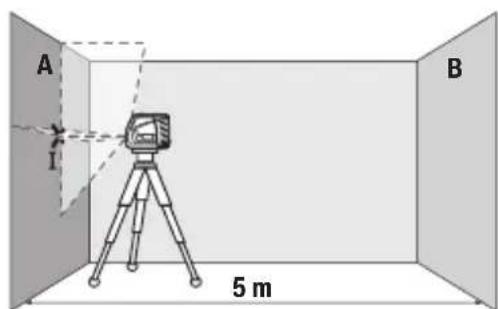

5 m – 레이저를 가까이 있는 벽 A에 향하 게 하고 측정공구를 레벨링하도록 하십시오. 레이저 라인이 벽면에서 교차되는 지점 중간을 표시하십시

180° – 측정공구를 180° 돌려 레벨링한 후 레이저 라인의 교차 지점을 마 주보는 벽B (지점 Ⅱ)에 표시하십

– 측정공구를 돌릴 필요 없이 벽 B 근처에 두고, 전원을 켠 후 레벨링을 진

– 측정공구를 (삼각대 혹은 상황에 따라 받침대를 이용해) 레이저 라 인의 교차점이 정확히 이전에 벽 B 에 표시한 지점 Ⅱ에 오도록 높이를

– 높이를 변경할 필요 없이 측정공구 를 180° 회전시킵니다. 벽 A에 향 하게 하고, 수직 레이저 라인이 이 미 표시된 지점 Ⅰ을 관통하도록 정 렬하십시오. 측정공구를 레벨링한 후 벽 A(지점 Ⅲ)에서 레이저 라인 의 교차점을 표시하십시오. – 벽 A에 표시된 두 지점 Ⅰ 및 Ⅲ의 간격 d로 인해 실제 측정공구의 높이 편

1 609 92A 7AN | (14.12.2021) Bosch Power Tools한국어 | 459 측정구간 2×5m=10m에서 최대 허용 편차는 다음과 같습니다. 10m×±0.3mm/m=±3mm. 지점Ⅰ과 Ⅲ 사이의 간격 d는 최대 3mm입

수평선의 레벨링 정확도 확인하기 점검을 위해서는 약 5×5m 정도의 빈 공간이 필요합니다. – 측정공구를 벽A와 벽 B 사이의 중앙에 있는 홀더 또는 삼각대에 위치시 키거나, 평평하고 단단한 바닥에 세우십시오. 자동 레벨링 기능이 함께 작동하는 상태에서 측정공구의 전원을 켜고 수평 모드를 선택하십시오. 측정공구를 레벨링시킵니다. 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

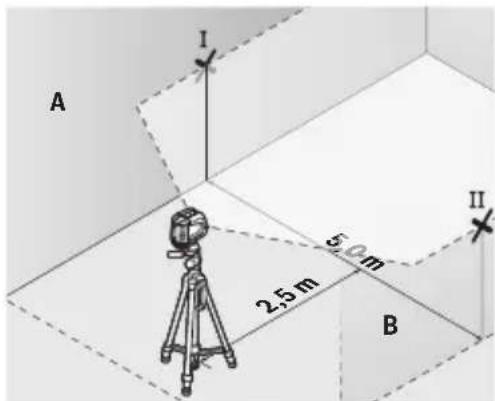

– 양쪽 벽에서 측정공구로부터 2.5m 떨어진 거리에 레이저 라인 의 중심을 표시하십시오(벽A에 지 점Ⅰ 및 벽B에 지점Ⅱ). 2,5 m

– 5m 떨어진 곳에서 측정공구를 180° 회전시킨 후 레벨링시킵니

– (삼각대 또는 필요에 따라 받침대를 이용하여) 레이저 라인의 중심이 이 전에 표시한 벽B의 지점Ⅱ에 오도록 측정공구의 높이를 정렬시키십시오. – 벽A에서 레이저 라인의 중심점을 지점Ⅲ(지점Ⅰ 수직으로 위쪽 또는 아 래쪽)으로 표시하십시오. – 벽A에 표시된 두 지점Ⅰ 및 Ⅲ의 간격 d로 인해 실제 측정공구의 수평 편

Bosch Power Tools 1 609 92A 7AN | (14.12.2021)460 | 한국어 측정구간 2×5m=10m에서 최대 허용 편차는 다음과 같습니다. 10m×±0.3 mm/m=±3 mm. 지점Ⅰ과 Ⅲ 사이의 간격 d는 최대 3mm입

수직선의 레벨링 정확도 확인하기 이 테스트를 진행하려면 (단단한 바닥에) 문의 양쪽으로 최소한 2.5 m의 공

– 측정공구를 문 입구에서 2.5m 떨어진 지점의 평평하고 단단한 바닥에 세우십시오(삼각대에 세우지 않음). 측정공구를 자동 레벨링 기능을 사 용하는 작동 상태로 켜십시오. 수직 모드를 선택한 후 측정공구를 레벨링

2,5 m 2,5 m – 다른 측면의 출입구(지점 Ⅱ)와 출 입구 상단 가장자리(지점 Ⅲ)에서 5 m 떨어진 곳에서 출입구(지점 Ⅰ) 의 바닥에 수직 레이저 라인의 중 심점을 표시하십시오. 2 m

– 측정공구를 돌려 지점Ⅱ 바로 뒤쪽 에 있는 문 입구의 다른 측면에 세 워주십시오. 측정공구를 레벨링한 후 수직 레이저 라인의 중심이 지 점 Ⅰ 및 Ⅱ를 지나도록 정렬하십시

– 출입구 상단 가장자리의 레이저 라인의 중심점을 지점 Ⅳ로 표시하십시

– 두 지점 Ⅲ 및 Ⅳ 의 간격 d로 인해 실제 측정공구의 직각 편차가 생깁니

– 출입구의 높이를 측정하십시오. 1 609 92A 7AN | (14.12.2021) Bosch Power Tools한국어 | 461 최대 허용 편차는 다음과 같이 계산합니다: 문 입구 높이 두배×0.3mm/m 예: 출입구 높이가 2m 의 경우 최대 편차 2×2m×±0.3mm/m=±1.2mm입니다. 따라서 지점Ⅲ 및 Ⅳ는 최대 1.2mm를 벗어날 수 없습니다.

u 레이저 라인 중심점은 표시 용도로만 사용하십시오. 레이저 라인의 폭은 거리에 따라 달라집니다. 레이저 표적판으로 작업하기 레이저 표적판 (20) 은 불리한 조건에서 그리고 거리가 많이 떨어진 곳에서 레이저빔의 가시성을 높여줍니다. 레이저 표적판(20) 의 반사면은 레이저 라인의 가시성을 높여주며, 표면이 투명하여 레이저 표적판의 뒷면을 통해서도 식별할 수 있습니다. 삼각대(액세서리)를 이용해 작업하기 삼각대를 사용하여 높이를 조정하며, 안정적으로 측정할 수 있습니다. 1/4" 삼각대 홀더 (4) 와 함께 측정공구를 삼각대 (23) 혹은 일반 카메라 삼각대 의 나사부 위에 놓습니다. 일반 건축용 삼각대에 고정하려면 5/8" 삼각대 홀 더 (3) 를 사용하십시오. 측정공구를 삼각대 고정 나사로 고정하십시오. 측정공구의 전원을 켜기 전에 대략 삼각대의 방향을 맞추십시오. 유니버설 홀더(액세서리)를 이용해 고정하기 (그림F참조) 유니버설 홀더(19) 를 이용해 수직면 또는 자성 물체 등에 측정공구를 고 정할 수 있습니다. 유니버설 홀더는 스탠드로도 사용할 수 있으며, 측정공구 의 높이를 맞추는 데 도움이 됩니다. u 액세서리를 표면에 고정시킬 경우, 자성 액세서리의 뒷면에 손가락을 가 까이 두지 마십시오. 자석의 강력한 장력으로 인해 손가락이 끼일 수 있

측정공구의 전원을 켜기 전에 대략 유니버설 홀더 (19) 의 방향을 맞추십시

레이저용 안경(액세서리) 레이저용 안경은 주변 조명을 걸러냅니다. 이를 통해 레이저의 빛이 더 밝게

u 레이저 보안경(액세서리)을 일반 보안경으로 사용하지 마십시오. 레이저 보안경은 레이저 광선을 보다 잘 감지하지만, 그렇다고 해서 레이저 광선 으로부터 보호해주는 것은 아닙니다. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)462 | 한국어 u 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십 시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별력

작업 실례(그림 F–H 참조) 측정공구의 사용방법의 실례는 그림이 나와있는 면을 참고하십시오. 보수 정비 및 서비스

항상 측정공구를 깨끗이 유지하십시오. 측정공구를 물이나 다른 액체에 넣지 마십시오. 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으십시오. 세척제 또는 용제를 사용하지 마십시오. 특히 레이저빔 발사구 표면을 정기적으로 깨끗이하고 보푸라기가 없도록

측정공구는 반드시 함께 공급되는 안전 가방 (21) 에 넣어 보관하고 운반하

수리하는 경우 측정공구를 보호 가방 (21) 에 넣어 보내주십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼 이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다: www.bosch-pt.com/serviceaddresses

측정공구, 액세서리 및 포장 등은 친환경적인 방법으로 재활용될 수 있도록

1 609 92A 7AN | (14.12.2021) Bosch Power Toolsไทย | 463 측정공구 및 배터리를 가정용 쓰레기에 버리지 마십시오! 오직 EU 국가에만 해당: 더이상 사용할 수 없는 측정공구 및 결함이 있거나 사용한 충전용 배터리/ 배터리는 유럽 가이드라인 2012/19/EU 및 유럽 가이드라인 2006/66/EC 에 따라 분리 수거하여 환경 규정에 맞춰 재활용해야 합니다.
