Produkttyp	Linienlaser
Marke	Bosch
Modell	GLL 210 Professional
Minimale Reichweite	10 m
Nivelliergenauigkeit	±0,3 mm/m
Selbstnivellierbereich	±4°
Nivellierdauer	< 4 s
Betriebstemperatur	-10 °C bis +50 °C
Lagertemperatur	-20 °C bis +70 °C
Maximale relative Luftfeuchtigkeit	90 %
Laserklasse	2
Lasertyp	630-650 nm, < 1 mW
Divergenz	0,5 mrad (Vollwinkel)
Stativgewinde	1/4" und 5/8"
Stromversorgung	3 Batterien 1,5 V LR6 (AA)
Betriebsdauer - Kreuzlinienmodus	9 h
Betriebsdauer - Linienmodus	17 h
Gewicht (nach EPTA)	0,49 kg
Abmessungen (L x B x H)	112 x 55 x 106 mm
Schutzart	IP54
Betriebsarten	Kreuzlinien, horizontal, vertikal
Sonderfunktionen	Selbstnivellierung, Auto-Abschaltung (120 Min.), verriegelte Pendelvorrichtung
Inklusive Zubehör	Drehhalter RM 1, Schutzhülle, Lasertarget, Laservision-Brille (je nach Ausführung)
Wartung	Mit weichem, feuchtem Tuch reinigen, keine Lösungsmittel
Reparierbarkeit	Ersatzteile erhältlich, Bosch Kundendienst

Häufig gestellte Fragen - GLL 210 Professional BOSCH

Wie schalte ich den Bosch GLL 210 Professional ein?

Schalten Sie den Ein-/Ausschalter (2) auf Ein (mit automatischer Nivellierung) oder Ein (mit verriegelter Pendelvorrichtung). Die Status-LED (7) leuchtet auf und die Laserlinien erscheinen.

Was ist die maximale Reichweite des Geräts?

Die minimale Reichweite beträgt 10 m. Bei ungünstigen Bedingungen (z.B. direkte Sonneneinstrahlung) kann die Reichweite reduziert sein.

Wie überprüfe ich die Nivelliergenauigkeit?

Führen Sie eine Kontrolle auf einer Distanz von 5 m zwischen zwei Wänden durch. Markieren Sie die Punkte, drehen Sie das Gerät um 180° und messen Sie die Abweichung. Die Genauigkeit beträgt ±0,3 mm/m.

Welche Batterietypen verwenden und wie lange halten sie?

Verwenden Sie 3 Alkali-Batterien LR6 (AA). Die Betriebsdauer beträgt 9 h im Kreuzlinienmodus und 17 h im Linienmodus.

Das Gerät schaltet sich automatisch ab, warum?

Die automatische Abschaltung erfolgt nach 120 Minuten ohne Tastendruck, um Batterien zu schonen. Sie können sie deaktivieren, indem Sie die Taste Horizontalmodus (6) 3 Sekunden lang gedrückt halten.

Wie verwende ich das Gerät mit verriegelter Pendelvorrichtung?

Schalten Sie den Schalter auf Ein. Die Pendelvorrichtung ist verriegelt, die Anzeige (8) leuchtet rot und die Laserlinien blinken. Die automatische Nivellierung ist deaktiviert, Sie können das Gerät neigen.

Was tun, wenn die Laserlinien schnell blinken?

Dies zeigt an, dass eine Selbstnivellierung nicht möglich ist (Neigung > ±4°). Stellen Sie das Gerät auf eine waagerechtere Fläche, bis die Linien aufhören zu blinken.

Wie reinige und pflege ich das Gerät?

Reinigen Sie mit einem weichen, feuchten Tuch. Nicht in Wasser tauchen. Reinigen Sie regelmäßig den Bereich um den Laseraustritt. Bewahren Sie es in der Schutzhülle (21) auf.

Wo finde ich Ersatzteile und Kundendienst?

Auf der Website www.bosch-pt.com oder wenden Sie sich an den Bosch Kundendienst unter 09 70 82 12 26 (Frankreich). Geben Sie die 10-stellige Referenznummer des Geräts an.

Welches Zubehör ist mit dem GLL 210 Professional kompatibel?

Stativ BT 150, Teleskopstange BT 350, Universalhalter BM 1, Deckenklammer BM 3, Lasertarget, Laservision-Brille, Drehhalter RM 1.

BEDIENUNGSANLEITUNG GLL 210 Professional BOSCH

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn-

schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekennzeichnet). Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.

▷ Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. ▷ Nehmen Sie keine Änderungen an der Lasereinrichtung vor. ▷ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. ▷ Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

▷ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. ▷ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie können unbeabsichtigt andere Personen oder sich selbst blenden. ▷ Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Bringen Sie das Messwerkzeug und die magnetischen Zubehörteile nicht in die Nähe von Implantaten und sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch die Magnete von Messwerkzeug und Zubehör wird ein Feld erzeugt, das die Funktion von Implantaten und medizinischen Geräten beeinträchtigen kann.

▷ Halten Sie das Messwerkzeug und die magnetischen Zubehörteile fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete von Messwerkzeug und Zubehör kann es zu irreversiblen Datenverlusten kommen.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Austrittsöffnung Laserstrahlung (2) Ein-/Ausschalter (3) Stativaufnahme 5/8" (4) Stativaufnahme 1/4" (5) Taste Vertikalbetrieb

(6) Taste Horizontalbetrieb (7) Statusanzeige (8) Anzeige Pendelarretierung (9) Laser-Warnschild (10) Seriennummer (11) Batteriefachdeckel (12) Arretierung des Batteriefachdeckels (13) Drehalterung (RM 1)a (14) Führungsschiene (15) Befestigungslanglocha (16) Magnet a) (17) Führungsnut (18) Deckenklammer (BM 3)a (19) Universelle Halterung (BM 1)a (20) Laser-Zieltafel (21) Schutztasche (22) Laser-Sichtbrille (23) Stativ (BT 150)a (24) Teleskopstange (BT 350)a

a) Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Linienlaser GLL 2-10
Sachnummer	3601 K63 L..
Arbeitsbereich mindestensA)	10 m
Nivelliergenaigung ±0,3 mm/m
Selbstnivellierbereich typisch ±4°
Nivellierzeit typisch < 4 s
Betriebstemperatur -10 °C ... +50 °C
Lagertemperatur -20 °C ... +70 °C
max. Einsatzhöhe über Bezugshöhe 2000 m

Linienlaser GLL 2-10

relative Luftfeuchte max. 90 %
Verschmutzungsgrad entsprechend IEC 61010-1 2	B)
Laserklasse 2
Lasertyp 630-650 nm, < 1 mW
C6	1
Divergenz 0,5 mrad (Vollwinkel)
Stativaufnahme 1/4"; 5/8"
Batterien 3 × 1,5 V LR6 (AA)
Betriebsdauer bei Betriebsart
- Kreuzlinienbetrieb 9 h
- Linienbetrieb 17 h
Gewicht entsprechend EPTA-Procedure 01:2014 0,49 kg
Maße (Länge × Breite × Höhe) 112 × 55 × 106 mm
Schutzart IP54 (staub- und spritzwas-sergeschützt)

A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden. B) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (10) auf dem Typenschild.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Zum Öffnen des Batteriefachdeckels (11) drücken Sie auf die Arretierung (12) und führen den Batteriefachdeckel ab. Setzen Sie die Batterien ein.

Achten Sie bereits auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

Werden die Batterien schwach, dann blinkt die Statusanzeige (7). Das Messwerkzeug kann nach dem ersten Blinken noch ca. 1 h betrieben werden.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korrodieren und sich selbst entladen.

Arbeiten mit der Drehhalterung RM 1 (siehe Bilder A-B)

Mithilfe der Drehhalterung (13) können Sie das Messwerkzeug 360° drehen. Dadurch lassen sich die Laserlinien exakt einrichten, ohne die Position des Messwerkzeugs zu verändern.

Setzen Sie das Messwerkzeug mit der Führungsnut (17) an die Führungsschiene (14) der Drehhalterung (13) an, und schieben Sie das Messwerkzeug bis zum Anschlag auf die Plattform.

Zum Trennen ziehen Sie das Messwerkzeug in umgekehrter Richtung von der Drehhalterung.

Positionierungsmöglichkeiten der Drehhalterung:

• stehend auf einer ebenen Fläche,
• angeschraubt an eine senkrechte Fläche,
• in Verbindung mit der Deckenklammer (18) an metallischen Deckenleisten,
• mithilfe der Magnete (16) an metallischen Oberflächen. Halten Sie die Finger von der Rückseite des magnetischen Zubehörs fern, wenn Sie das Zubehör an Oberflächen befestigen. Durch die starke Zugkraft der Magnete können Ihre Finger eingeklemmt werden.

Betrieb

Inbetriebnahme

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren und führen Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durch (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 16). Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine

Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 16).

Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

Ein-/Ausschalten

Zum Einsatz des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) in die Position „On“ (für Arbeiten mit Pendelarretierung) oder in die Position „On“ (für Arbeiten mit Nivellierautomatik). Die Statusanzeige (7) leuchtet auf. Das Messwerkzeug sendet sofort nach dem Einschalten Laserlinien aus den Austrittsöffnungen (1).

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) in Position „Off“. Die Statusanzeige (7) erlischt. Beim Ausschalten wird die Pendeleinheit verriegelt.

Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden.

Bei Überschreiten der höchstzulässigen Betriebstemperatur von 50 °C erfolgt die Abschaltung zum Schutz der Laserdiode. Nach dem Abkühlen ist das Messwerkzeug wieder betriebsbereit und kann erneut eingeschaltet werden.

Abschaltautomatik

Wird ca. 120 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab.

Um das Messwerkzeug nach der automatischen Abschaltung wieder einzuschalten, können Sie entweder den Ein-/Ausschalter (2) erst in Position „Off“ schieben und das Messwerkzeug dann wieder einschalten, oder Sie drücken einmal die Taste Vertikalbetrieb (5) oder die Taste Horizontalbetrieb (6).

Um die Abschaltautomatik zu deaktivieren, halten Sie (bei eingeschaltetem Messwerkzeug) die Taste Horizontalbetrieb (6) mindestens 3 s lang gedrückt. Ist die Abschaltautomatik deaktiviert, blinken die Laserlinien kurz zur Bestätigung.

Hinweis: Überschreitet die Betriebstemperatur 45°C , kann die Abschaltautomatik nicht mehr deaktiviert werden.

Um die automatische Abschaltung zu aktivieren, schalten Sie das Messwerkzeug aus und wieder ein.

Betriebsarten

Das Messwerkzeug verfügt über mehrere Betriebsarten, zwischen denen Sie jederzeit wechseln können:

• Kreuzlinienbetrieb (siehe Bild C): erzeugt eine waagerechte und eine senkrechte Laserlinie,
• Horizontalbetrieb (siehe Bild D): erzeugt eine waagerechte Laserlinie,
• Vertikalbetrieb (siehe Bild E): erzeugt eine senkrechte Laserlinie.

Nach dem Einschalten befindet sich das Messwerkzeug im Kreuzlinienbetrieb. Mit den Tasten Horizontalbetrieb (6) und Vertikalbetrieb (5) können Sie die waagerechte und die senkrechte Laserlinie unabhängig voneinander ein- und ausschalten.

Alle Betriebsarten können sowohl mit Nivellierautomatik als auch mit Pendelarretierung gewählt werden.

Nivellierautomatik

Arbeiten mit Nivellierautomatik

Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage, befestigen Sie es auf der Drehhalterung (13) oder dem Stativ (23).

Schieben Sie für Arbeiten mit Nivellierautomatik den Ein-/Ausschalter (2) in Position „On“.

Die Nivellierautomatik gleicht Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserlinien nicht mehr bewegen.

Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4° von der Waagerechten abweicht, blinken die Laserstrahlen in schnellem Takt.

Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von ±4° befindet, leuchten die Laserstrahlen dauerhaft.

Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach der Nivellierung die Position der Laserstrahlen in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden.

Arbeiten mit Pendelarretierung

Schieben Sie für Arbeiten mit Pendelarretierung den Ein-/Ausschalter (2) in Position „On“. Die Anzeige Pendelarretierung (8) leuchtet rot und die Laserlinien blinken dauerhaft in langsamem Takt.

Beim Arbeiten mit Pendelarretierung ist die Nivellierautomatik ausgeschaltet. Sie können das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen. Die Laserstrahlen werden nicht mehr nivelliert und verlaufen nicht mehr zwingend senkrecht zueinander.

Genauigkeitsüberprüfung des Messwerkzeugs

Genauigkeitseinflüsse

Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken.

Um thermische Einflüsse durch vom Boden aufsteigende Wärme zu minimieren, wird der Einsatz des Messwerkzeugs auf einem Stativ empfohlen. Stellen Sie das Messwerkzeug außerdem nach Möglichkeit in der Mitte der Arbeitsfläche auf.

Neben äußeren Einflüssen können auch gerätespezifische Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn die Nivelliergenauigkeit.

Überprüfen Sie jeweils zuerst die Höhen- sowie die Nivelliergenauigkeit der waagerechten Laserlinie, danach die Nivelliergenauigkeit der senkrechten Laserlinie.

Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschreiten, dann lassen Sie es von einem Bosch-Kundendienst reparieren.

Höhengenauigkeit der waagerechten Linie überprüfen

Für die Überprüfung benötigen Sie eine freie Messstrecke von 5 m auf festem Grund zwischen zwei Wänden A und B.

• Montieren Sie das Messwerkzeug nahe der Wand A auf der Halterung bzw. einem Stativ, oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug im Betrieb mit Nivellierautomatik ein und wählen Sie Kreuzlinienbetrieb.

Richten Sie den Laser auf die nahe Wand A und lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des Punktes, an dem sich die Laserlinien an der Wand kreuzen (Punkt I).

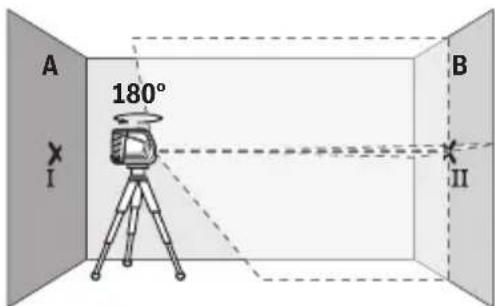

• Drehen Sie das Messwerkzeug um 180°, lassen Sie es einnivellieren und markieren Sie den Kreuzungspunkt der Laserlinien an der gegenüberliegenden Wand B (Punkt II).
• Platzieren Sie das Messwerkzeug - ohne es zu drehen - nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren.

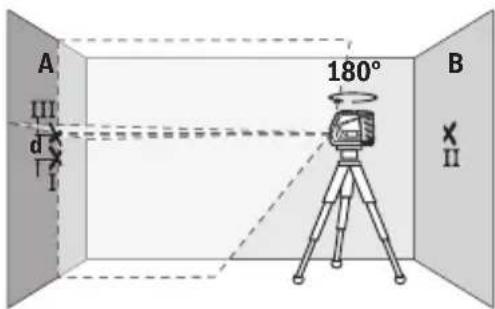

Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe des Stativs oder gegebenenfalls durch Unterlegen), dass der Kreuzungspunkt der Laserlinien genau den zuvor markierten Punkt II auf der Wand B trifft.

Drehen Sie das Messwerkzeug um 180° ohne die Höhe zu verändern. Richten Sie es so auf die Wand A, dass die senkrechte Laserlinie durch den bereits markierten Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren und markieren Sie den Kreuzungspunkt der Laserlinien auf der Wand A (Punkt III).

Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Höhenabweichung des Messwerkzeugs.

Auf der Messstrecke von 2 × 5 m = 10 m beträgt die maximal zulässige Abweichung: 10 m × ±0,3 mm/m = ±3 mm. Die Differenz d zwischen den Punkten I und III darf folglich höchstens 3 mm betragen.

Nivelliergenauigkeit der waagerechten Linie überprüfen

Für die Überprüfung benötigen Sie eine freie Fläche von ca. 5 × 5m

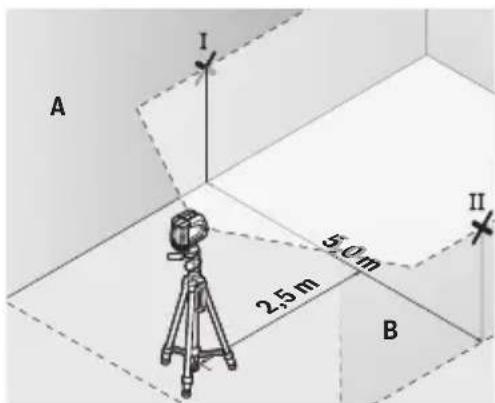

• Montieren Sie das Messwerkzeug in der Mitte zwischen den Wänden A und B auf der Halterung bzw. einem Stativ, oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug im Betrieb mit Nivellierautomatik ein und wählen Sie Horizontalbetrieb. Lassen Sie das Messwerkzeug einnivellieren.

• Markieren Sie in 2,5 m Entfernung vom Messwerkzeug an beiden Wänden die Mitte der Laserlinie (Punkt I auf Wand A und Punkt II auf Wand B).

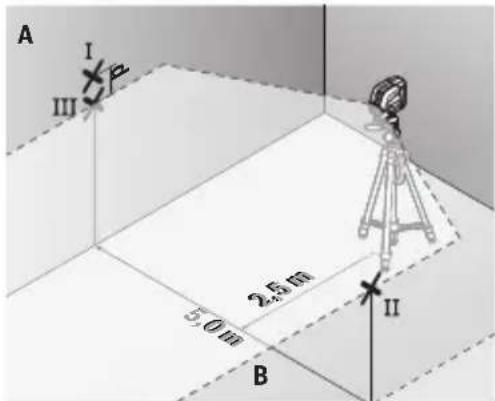

• Stellen Sie das Messwerkzeug um 180° gedreht in 5 m Entfernung auf und lassen Sie es einnivellieren.
• Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe des Stativs oder gegebenenfalls durch Unterlegen), dass die Mitte der Laserlinie genau den zuvor markierten Punkt II auf Wand B trifft.
• Markieren Sie auf der Wand A die Mitte der Laserlinie als Punkt III (senkrecht über bzw. unter dem Punkt I). Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Abweichung des Messwerkzeugs von der Waagerechten.

Auf der Messstrecke von 2 × 5m = 10m beträgt die maximal zulässige Abweichung: 10m × ± 0,3mm/m = ± 3mm . Die Differenz d zwischen den Punkten I und III darf folglich höchstens 3mm betragen.

Nivelliergenauigkeit der senkrechten Linie überprüfen

Für die Überprüfung benötigen Sie eine Türöffnung, bei der (auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m Platz sind.

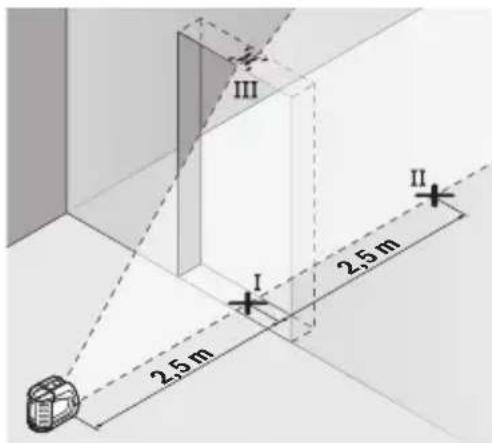

• Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der Türöffnung auf festem, ebenem Grund auf (nicht auf einem Stativ). Schalten Sie das Messwerkzeug im Be

trieb mit Nivellierautomatik ein. Wählen Sie Vertikalbetrieb und halten Sie das Messwerkzeug einnivellieren.

• Markieren Sie die Mitte der senkrechten Laserlinie am Boden der Türoffnung (Punkt I), in 5 m Entfernung auf der anderen Seite der Türoffnung (Punkt II) sowie am oberen Rand der Türoffnung (Punkt III).

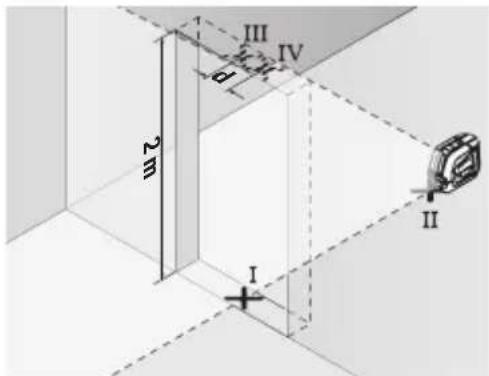

• Stellen Sie das Messwerkzeug auf der anderen Seite der Türoffnung direkt hinter den Punkt II. Lassen Sie das Messwerkzeug einnivellieren und richten Sie die senkrechte Laserlinie so aus, dass ihre Mitte genau durch die Punkte I und II verläuft.
• Markieren Sie die Mitte der Laserlinie am oberen Rand der Türoffnung als Punkt IV. Die Differenz d der beiden markierten Punkte III und IV ergibt die tatsächliche Abweichung des Messwerkzeugs von der Senkrechten.
• Messen Sie die Höhe der Türoffnung.

Die maximale zulässige Abweichung berechnen Sie wie folgt:

doppelte Höhe der Türoffnung × 0,3 mm/m

Beispiel: Bei einer Höhe der Türoffnung von 2 m darf die maximale Abweichung

2 × 2m × ± 0.3mm/m = ± 1.2mm betragen. Die Punkte III und IV dürfen folglich höchstens 1,2mm auseinander liegen.

Arbeitshinweise

Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der

Laserlinie ändert sich mit der Entfernung.

Arbeiten mit der Laser-Zieltafel

Die Laser-Zieltafel (20) verbessert die Sichtbarkeit des Laserstrahls bei ungünstigen Bedingungen und größeren Entfernungen.

Die reflektierende Fläche der Laser-Zieltafel (20) verbessert die Sichtbarkeit der Laserlinie. Durch die transparente Fläche ist die Laserlinie auch von der Rückseite der Laser-Zieltafel erkennbar.

Arbeiten mit dem Stativ (Zubehör)

Ein Stativ bietet eine stabile, höhenverstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnahme (4) auf das Gewinde des Stativs (23) oder eines handelsüblichen Fotostativs. Für die Befestigung auf einem handelsüblichen Baustativ benutzen Sie die 5/8"-Stativaufnahme (3). Schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest.

Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten.

Befestigen mit der universellen Halterung (Zubehör) (siehe Bild F)

Mithilfe der universellen Halterung (19) können Sie das Messwerkzeug z.B. an senkrechten Flächen oder magnetisierbaren Materialien befestigen. Die universelle Halterung ist ebenso als Bodenstativ geeignet und erleichtert die Höhenausrichtung des Messwerkzeugs.

Halten Sie die Finger von der Rückseite des magnetischen Zubehörs fern, wenn Sie das Zubehör an Oberflächen befestigen. Durch die starke Zugkraft der Magnete können Ihre Finger eingeklemmt werden.

Richten Sie die universelle Halterung (19) grob aus, bevor Sie das Messwerkzeug einschalten.

Laser-Sichtbrille (Zubehör)

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des Lasers für das Auge heller.

Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

Arbeitsbeispiele (siehe Bilder F-H)

Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafiken.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln.

Lagern und transportieren Sie das Messwerkzeug nur in der Schutztasche (21).

Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (21) ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Automatische nivellierung

Avstängningsautomatik

Zum Einschalten des Messwerkzeugs drücken Sie den Ein-/Ausschalter (2) in die Stellung „Ein“ (für Betrieb mit automatischer Nivellierung) oder in die Stellung „On“ (für Betrieb mit automatischer Nivellierung). Die Anzeige (7) leuchtet. Das Messwerkzeug schaltet sich sofort nach dem Einschalten ein, wenn der Laserstrahl (1) eingeschaltet ist.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und schauen Sie nicht direkt in den Laserstrahl, auch nicht aus großer Entfernung.

Zum Ausschalten des Messwerkzeugs drücken Sie den Ein-/Ausschalter (2) in die Stellung „Off“. Die Anzeige (7) erlischt. Beim Ausschalten wird die Pendelverriegelung aktiviert.

Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach dem Gebrauch aus. Es können Gefahren vom Laserstrahl ausgehen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Weitere Serviceadressen finden Sie unter:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Die Adressen der autorisierten Kundendienststellen sind in der

nationalen Garantieurkunde angegeben.

Die Adressen der autorisierten Kundendienststellen finden Sie unten:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Weitere Serviceadressen finden Sie unter:

Überprüfung der Genauigkeit des Messwerkzeugs

Verwendung mit dem Laser-Zieltafel
