BRUGSANVISNING GLL 210 Professional BOSCH
Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leve- ringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsDansk | 107 Tekniske data Linjelaser GLL 2-10 Varenummer 3 601 K63 L.. Arbejdsområde min.
10m Nivelleringsnøjagtighed ±0,3mm/m Selvnivelleringsområde typisk ±4° Nivelleringstid typisk <4s Driftstemperatur –10°C…+50°C Opbevaringstemperatur –20°C…+70°C Maks. anvendelseshøjde over referencehøjde 2000m Relativ luftfugtighed maks. 90% Tilsmudsningsgrad iht. IEC61010-1 2
Laserklasse 2 Lasertype 630-650nm, <1mW C₆ 1 Divergens 0,5mrad (360°-vinkel) Stativholder 1/4"; 5/8" Batterier 3×1,5VLR6(AA) Driftstid ved driftstilstand – Krydslinjedrift 9t – Linjedrift 17t Vægt iht. EPTA-Procedure01:2014 0,49kg Mål (længde× bredde× højde) 112×55×106mm Kapslingsklasse IP54 (støv - og stænkvands- beskyttet) A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys). B) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. Serienummeret (10) på typeskiltet bruges til entydig identifikation af måleværktøjet. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)108 | Dansk Montering Isætning/skift af batterier Det anbefales at bruge alkaliske manganbatterier til måleværktøjet. Låget til batterirummet(11) åbnes ved at trykke på låsen(12) og tage låget til batte- rirummet af. Isæt batterierne. Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirum- met. Hvis batterierne er svage, blinker statusvisningen(7). Måleværktøjet kan stadig bruges i ca. 1 t efter den første blinken. Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet. u Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Bat- terierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid. Arbejde med drejeholderRM1 (sebilledeA–B) Ved hjælp af drejeholderen(13) kan du dreje måleværktøjet 360°. Derved kan laser- linjerne justeres præcist uden at ændre måleværktøjets position. Sæt måleværktøjet med styrenoten (17) på styreskinnen (14) på drejeholderen (13), og skub måleværktøjet på platformen til anslag. Træk måleværktøjet af drejeholderen i modsat retning for at skære. Positioneringsmuligheder for drejeholderen: – Stående på en jævn flade, – skruet fast på en lodret flade, – i forbindelse med loftsklemmen (18) på metalliske loftslister, – ved hjælp af magneterne(16) på metalliske overflader. u Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast. Brug Ibrugtagning u Beskyt måleværktøjet mod fugt og direkte sollys. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsDansk | 109 u Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingnin- ger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur først tilpasse sig, og før du fortsætter arbejdet, skal der altid udføres en nøjagtighedskontrol (se "Nøjagtighedskontrol af måleværktøjet", Side111). Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præci- sion påvirkes. u Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktø- jet har været udsat for kraftig ydre påvirkning, skal du foretage en nøjagtighedskontrol af det, før du fortsætter arbejdet (se "Nøjagtighedskontrol af måleværktøjet", Si- de111). u Sluk måleværktøjet, når du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser. Tænd/sluk Hvis du vil tænde måleværktøjet, skal du skubbe tænd/sluk-knappen(2) til positionen " On" (for arbejde med pendullås) eller til positionen " On" (for arbejde med automa- tisk nivellering). Statusvisningen(7) lyser. Straks efter tænding udsender måleværktøjet laserlinjer fra udgangsåbningerne(1). u Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (2) til positionen "Off". Statusvisningen(7) slukker. Ved stop låses pendulenheden. u Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen. Ved overskridelse af den maks. tilladte driftstemperatur på 50°C slukkes måleværktøjet for at beskytte laserdioden. Efter afkøling er måleværktøjet igen klar til brug og kan tæn- des på ny. Automatisk slukning Hvis der ikke trykkes på en knap på måleværktøjet i ca. 120min, slukkes måleværktøjet automatisk for at skåne batterierne. For at tænde måleværktøjet igen efter automatisk slukning kan du enten først skubbe tænd/sluk-knappen(2) til positionen "Off" og derefter tænde måleværktøjet igen, eller du kan trykke én gang på knappen til lodret drift(5) eller knappen til vandret drift(6). Hvis du vil deaktivere automatisk slukning, skal du holde knappen til vandret drift(6) in- de i mindst 3 s (mens måleværktøjet er tændt). Hvis automatisk slukning er deaktiveret, blinker laserlinjerne kort som bekræftelse. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)110 | Dansk Bemærk: Overskrider driftstemperaturen 45°C, kan frakoblingsautomatikken ikke mere deaktiveres. For at aktivere den automatiske frakobling skal du slukke måleværktøjet og tænde det igen. Driftstilstande Måleværktøjet har flere driftsmåder, som du altid kan skifte imellem: – Krydslinjetilstand (se billedeC): Viser en vandret og en lodret laserlinje. – Horisontal tilstand (se billedeD): Viser en vandret laserlinje. – Vertikal tilstand (se billedeE): Viser en lodret laserlinje. Måleværktøjet befinder sig i krydslinjedrift, når det tændes. Med knappen til vandret drift(6) og lodret drift(5) kan du tænde og slukke for de vandrette og lodrette laserlinjer uafhængigt af hinanden. Alle driftstilstande kan vælges såvel med automatisk nivellering som med pendullås. Nivelleringsautomatik Arbejde med automatisk nivellering Stil måleværktøjet på et fast, vandret underlag, eller fastgør det på drejeholderen(13) eller stativet(23). Skub tænd/sluk-kontakten (2) til positionen " On" for at arbejde med nivelleringsauto- matik. Nivelleringsautomatikken udligner automatisk ujævnheder i selvnivelleringsområdet på ±4°. Nivelleringen er afsluttet, så snart laserlinjerne ikke længere bevæger sig. Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets ståflade afviger me- re end 4° fra vandret, blinker laserstrålerne i hurtig takt. Opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen. Så snart måleværktø- jet befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant. Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen auto- matisk. Kontrollér efter nivelleringen laserstrålernes position i forhold til referencepunk- terne for at undgå fejl ved en forskydning af måleværktøjet. Arbejde med pendullås Skub tænd/sluk-knappen(2) til positionen " On" for at arbejde med pendullås. Visnin- gen Pendullås(8) lyser rødt, og laserlinjerne blinker konstant i langsom takt. Ved arbejde med pendullås er automatisk nivellering slået fra. Du kan holde måleværktø- jet frit i hånden eller stille det på et hældende underlag. Laserstrålerne nivelleres ikke længere og forløber ikke længere nødvendigvis lodret i forhold til hinanden. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsDansk | 111 Nøjagtighedskontrol af måleværktøjet Indvirkninger på nøjagtigheden Den største indvirkning kommer fra omgivelsestemperaturen. Især temperaturforskelle, der forløber fra gulvet/jorden og opefter, kan afbøje laserstrålen. For at minimere termisk påvirkning fra den varme, der stiger op fra gulvet, anbefales det at montere måleværktøjet på et stativ. Desuden skal måleværktøjet så vidt muligt opstil- les midt på arbejdsfladen. Ud over udefra kommende påvirkninger kan også maskinspecifikke påvirkninger (f.eks. fald eller kraftige stød/slag) resultere i afgivelser. Kontrollér derfor altid nivelleringsnøj- agtigheden, før du påbegynder en arbejdsopgave. Kontrollér altid først højde- samt nivelleringsnøjagtigheden for den vandrette laserlinje og derefter nivelleringsnøjagtigheden for den lodrette laserlinje. Overskrider måleværktøjet den maksimale afvigelse ved en af kontrollerne, skal det repa- reres hos en Bosch-kundeservice. Kontrol af højdenøjagtighed for den vandrette linje Til kontrollen skal du bruge en fri målestrækning på 5m på fast underlag mellem to væg- ge A og B. – Monter måleværktøjet på holderen eller et stativ i nærheden af vægA, eller stil det på et fast og jævnt underlag. Tænd måleværktøjet med automatisk nivellering, og vælg krydslinjedrift.
5 m – Ret laseren mod den nærmeste væg A, og lad måleværktøjet foretage en indni- vellering. Markér midten af punktet, hvor laserlinjerne krydser hinanden på væggen (punkt Ⅰ).

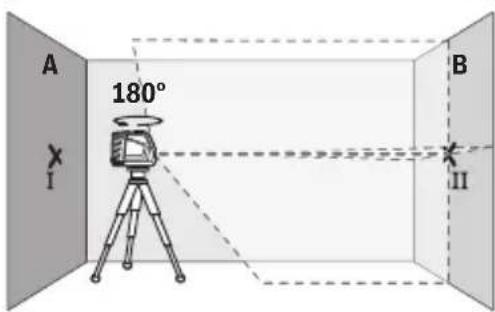

180° – Drej måleværktøjet 180°, lad det fore- tage indnivellering, og markér laser- linjernes krydsningspunkt på den mod- satte væg B (punkt Ⅱ). Bosch Power Tools 1 609 92A 7AN | (14.12.2021)112 | Dansk – Placer måleværktøjet – uden at dreje det – tæt på væggen B, tænd det og det foretag indnivellering.
– Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så laserlinjernes krydsningspunkt præcist rammer det forinden markerede punkt Ⅱ på væggen

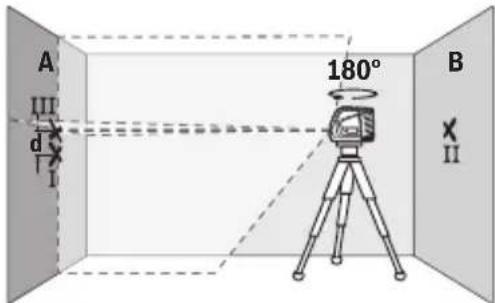

– Drej måleværktøjet 180° uden at ændre højden. Ret det mod væggen A, så den lodrette laserlinje forløber gennem det allerede markerede punkt Ⅰ. Lad måle- værktøjet foretaget indnivellering, og markér laserlinjernes krydsningspunkt på væggen A (punkt Ⅲ). – Differencen d mellem de to markerede punkter Ⅰ og Ⅲ på væggen A angiver måleværk- tøjets faktiske højdeafvigelse. Ved en målestrækning på 2×5m=10m er den maksimalt tilladte afvigelse: 10m×±0,3mm/m=±3mm. Differencen d mellem punkterne Ⅰ og Ⅲ må derfor højst udgøre 3mm. Kontrol af nivelleringsnøjagtighed for den vandrette linje Til kontrollen skal du bruge en fri flade på ca. 5×5m. – Monter måleværktøjet i midten mellem væggene A og B på holderen eller et stativ, el- ler stil det på et fast og jævnt underlag. Tænd måleværktøjet med automatisk nivelle- ring, og vælg vandret drift. Lad måleværktøjet foretage en indnivellering. 1 609 92A 7AN | (14.12.2021) Bosch Power ToolsDansk | 113 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

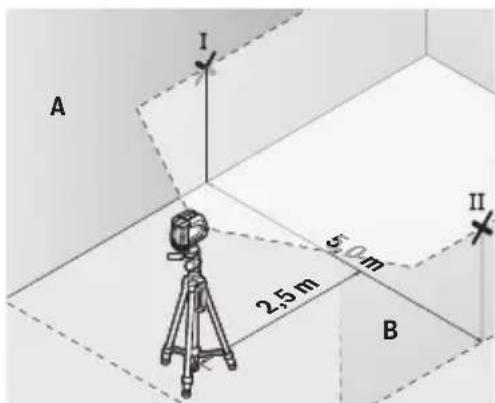

– Markér midten af laserlinjen i 2,5 m af- stand fra måleværktøjet på begge vægge (punktⅠ på væg A og punktⅡ på vægB). 2,5 m

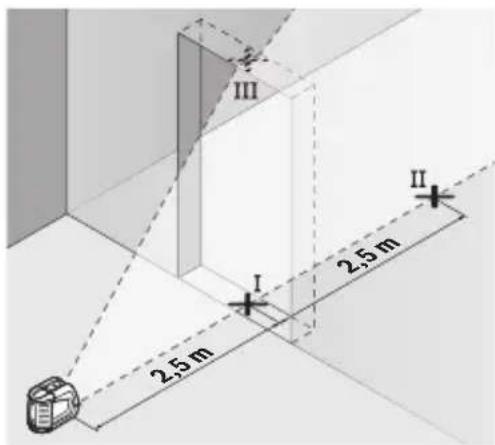

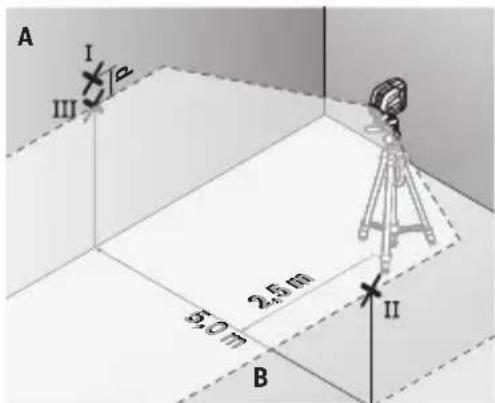

– Opstil måleværktøjet drejet 180° i 5m afstand, og lad det foretage indnivelle- ring. – Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget un- der), så midten af laserlinjen præcist rammer det forinden markerede punkt Ⅱ på væggen B. – Markér på væg A midten af laserlinjen som punktⅢ (lodret over eller under punktⅠ). – Differencen d mellem de to markerede punkter Ⅰ og Ⅲ på væggen A angiver måleværk- tøjets faktiske afvigelse fra vandret. Ved en målestrækning på 2×5m=10m er den maksimalt tilladte afvigelse: 10m×±0,3mm/m=±3mm. Differencen d mellem punkterne Ⅰ og Ⅲ må derfor højst udgøre 3mm. Kontrol af nivelleringsnøjagtighed for den lodrette linje Til kontrollen skal du bruge en døråbning, hvor der (på fast underlag) er mindst 2,5 m plads på hver side af døren. – Opstil måleværktøjet i 2,5m afstand fra døråbningen på et fast og jævnt underlag (ik- ke på et stativ). Tænd måleværktøjet i drift med automatisk nivellering. Vælg lodret drift, og lad måleværktøjet foretage en indnivellering. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)114 | Dansk 2,5 m 2,5 m – Markér midten af den lodrette laserlinje på døråbningens gulv (punkt Ⅰ), i 5 m af- stand på den anden side af døråbningen (punkt Ⅱ) samt ved døråbningens over- kant (punktⅢ). 2 m
