NÁVOD K OBSLUZE GLL 210 Professional BOSCH
Bezpečnostní upozornění

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny.
Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly vystrázné
štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor - Pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření. Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na straně obrázky). ▷ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.

Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku.
Může to způsobit oslnění osob, nehody nebo poškození zraku.
Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku. Na laserovém zařízení neprovádějte žádné změny. ▷ Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením. ▷ Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev. Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.
Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe. S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.

Použití v souladu s určeným účelem
Měřicí přístroj je určený k zjišťování a kontrole vodorovných a svislých linií. Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje na zobrazení měřicího přístroje na obrázkové straně.
(1) Výstupní otvor laserového paprsku (2) Vypínač (3) Stativový závit 5/8" (4) Stativový závit 1/4" (5) Tlačítko vertikálního provozu (6) Tlačítko horizontálního provozu (7) Ukazatel stavu (8) Ukazatel aretace kyvadla (9) Varovný štítek laseru (10) Sériové číslo
(11) Kryt přihrádky pro baterie (12) Aretace krytu přihrádky pro baterie (13) Otočný držák (RM 1)a) (14) Vodící kolejnicea (15) Upevňovací otvora (16) Magnet a) (17) Vodící drážka (18) Držák na strop (BM 3)a (19) Univerzální držák (BM 1)a) (20) Cílová destička laseru a) (21) Ochranné pouzdro (22) Brýle pro práci laserem a (23) Stativ (BT 150)a (24) Teleskopická tyč (BT 350)a
a) Zobrazené nebo popsané příslušenství nepatří ke standardnímu obsahu dodávky.
Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Číso zboží | 3 601 K63 L.. |
| Pracovní dosah minimálneA) | 10 m |
| Přesnost nivelace ±0,3 mm/m | |
| Typický rozsah samonivelace ±4° | |
| Typická doba nivelace < 4 s | |
| Provozní teplota -10°C až +50°C | |
| Skladovací teplota -20°C až +70°C | |
| Max. nadmořská výška pro použití 2 000 m | |
| Relativné vlhkost vzduchu max. 90% | |
| Stupeř znečištěné podle IEC 61010-1 2 | B) |
| Trída laseru 2 | |
| Typ laseru 630-650 nm, < 1 mW |
Čeština | 201
Cárový laser GLL 2-10
| C6 | 1 |
| Divergence 0,5 mrad (plný úhel) | |
| Stativový závit 1/4"; 5/8" | |
| Baterie 3 × 1,5 V LR6 (AA) | |
| Doba provozu pří druhu provozu | |
| - provoz s křížovými Čárami 9 h | |
| - provoz s Čárami 17 h | |
| Hmotnost podle EPTA-Procedure 01:2014 0,49 kg | |
| Rozměry (délka × šířka × vyška) 112 × 55 × 106 mm | |
| Stupeř krytí IP54 (ochrana proti prachu | a stríkající vodě) |
A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření). B) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením. K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (10) na typovém štítku.
Montáž
Vložení/výměna baterií
Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie.
Pro otevření krytu přihrádky pro baterie (11) stiskněte aretaci (12) a kryt přihrádky pro baterie sejměte. Vložte baterie.
Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie. Když jsou baterie slabé, bliká ukazatel stavu (7). Měřicí přístroj lze používat ještě cca 1 h od prvního blikání.
Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.
Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v měřicím přístroji mohou baterie zkorodovat a samy se vybít.
Práce s otočným držákem RM 1 (viz obrázky A-B)
Pomocí otočného držáku (13) můžete měřicí přístroj otáčet o 360°. Tak lze laserové čáry přesně seřídit, aniž by se změnila poloha měřicího přístroje.
Nasaďte měřicí přístroj vodící drážkou (17) do vodící kolejničky (14) otočného držáku (13) a nasuňte měřicí přístroj až na doraz na podstavec.
Pro demontáž vytáhněte měřicí přístroj z otočného držáku opačným směrem.
Možnosti umístění otočného držáku:
- postavený na rovné ploše, - našroubovaný na svislé ploše, - ve spojení s držákem na strop (18) na kovových stropních lištách, - pomocí magnetu (16) na kovovém povrchu.
Když připevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetu může dojít k uskřípnutí prstů.
Provoz
Uvedení do provozu
▷ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením. ▷ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot.
Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teplot nechte měřicí přístroj nejprve vytemperovat a před další prací proveďte vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, strana 204).
Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
▷ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystaven působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, strana 204). ▷ Před přepravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.
Zapnutí a vypnutí
Pro zapnutí měřicího přístroje posuňte vypínač (2) do polohy „On“ (pro práci s aretací kyvadla), nebo do polohy „On“ (pro práci s automatickou nivelací). Ukazatel stavu (7)
se rozsvítí. Měřicí přístroj promítá ihned po zapnutí z výstupních otvorů (1) laserové čáry.
Neměřte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z velké vzdálenosti. Pro vypnutí měřicího přístroje posuňte vypínač (2) do polohy „Off“. Ukazatel stavu (7) zhasne. Při vypnutí se zablokuje kyvadlová jednotka. Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.
Při překročení maximální přípustné provozní teploty 50 °C dojde k vypnutí kvůli ochraně laserové diody. Po vychladnutí je měřicí přístroj opět připraven k provozu a lze ho znovu zapnout.
Automatické vypnutí
Pokud cca 120 min nestisknete žádné tlačítko na měřicím přístroji, měřicí přístroj se automaticky vypne kvůli šetření baterií.
Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžete buď posunout vypínač (2) do polohy „Off“ a poté měřicí přístroj znovu zapnout, nebo jednou stiskněte tlačítko vertikálního provozu (5) nebo tlačítko horizontálního provozu (6).
Pro deaktivaci automatického vypnutí podržte (při zapnutém měřicím přístroji) minimálně 3 s stisknuté tlačítko horizontálního provozu (6). Jakmile je automatické vypnutí deaktivováno, laserové čáry krátce zablikají pro potvrzení.
Upozornění: Když provozní teplota překročí 45 °C, automatické vypnutí již nelze deaktivovat.
Pro aktivaci automatického vypnutí měřicí přístroj vypněte a znovu zapněte.
Druhy provozu
Měřicí přístroj disponuje několika druhy provozu, které můžete kdykoli měnit: - provoz s křížovými čarami (viz obrázek C): promítá jednu vodorovnou a jednu svislou laserovou čáru, - horizontální provoz (viz obrázek D): promítá jednu vodorovnou laserovou čáru, - vertikální provoz (viz obrázek E): promítá jednu svislou laserovou čáru.
Po zapnutí se měřicí přístroj nachází v provozu s křížovými čarami. Pomocí tlačítek horizontálního provozu (6) a svislého provozu (5) můžete nezávisle na sobě zapínat a vypínat vodorovnou a svislou laserovou čáru.
Všechny druhy provozu lze zvolit s automatickou nivelací i aretací kyvadla.
Automatická nivelace
Práce s automatickou nivelací
Postavte měřicí přístroj na vodorovný, pevný povrch, upevněte ho do otočného držáku (13) nebo na stativ (23).
Pro práci s automatickou nivelací posuňte vypínač (2) do polohy „On“.
Automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°.
Nivelace je ukončena, když se laserové čáry již nepohybují.
Pokud není možné provést automatickou nivelaci, např. proto, že plocha, na které měřicí přístroj stojí, je odchýlená od vodorovné roviny o více než 4°, laserové paprsky rychle blikají.
V takovém případě postavte měřicí přístroj vodorovně a počkejte na samonivelaci.
Jakmile se měřicí přístroj nachází v samonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svítí.
Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po nivelaci zkontrolujte polohu laserových paprsků ve vztahu k referenčním bodům, aby se zamezilo chybám daným posunem měřicího přístroje.
Práce s aretací kyvadla
Pro práci s aretací kyvadla posuňte vypínač (2) do polohy „On“. Ukazatel aretace kyvadla (8) svítí červeně a laserové čáry nepřetržitě blikají v pomalém taktu.
Při práci s aretací kyvadla je automatická nivelace vypnutá. Měřicí přístroj můžete držet v ruce nebo postavit na podklad se sklonem. Laserové paprsky nejsou znivelované a nemusí nutně probíhat kolmo.
Kontrola přesnosti měřicího přístroje
Vlivy na přesnost
Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru.
Pro minimalizaci vlivu tepla, které stoupá ze země, doporučujeme používat měřicí přístroj na stativu. Kromě toho postavte měřicí přístroj podle možnosti doprostřed pracovní plochy.
Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte přesnost nivelace.
Zkontrolujte vždy nejprve přesnost výšky a nivelace vodorovné laserové čáry, poté přesnost nivelace svislé laserové čáry.
Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.
Pro kontrolu potřebujete volnou měřicí dráhu 5 m na pevném podkladu mezi dvěma stěnami A a B.
- Namontujte měřicí přístroj poblíž stěny A na držák, resp. na stativ, nebo ho postavte na pevný, rovný podklad. Zapněte měřicí přístroj v provozu s automatickou nivelací a zvolte provoz s křížovými čárami.

- Namiřte laser na blízkou stěnu A a nechte měřicí přístroj znivelovat. Označte střed bodu, ve kterém se laserové čáry na stěně protínají (bod I).

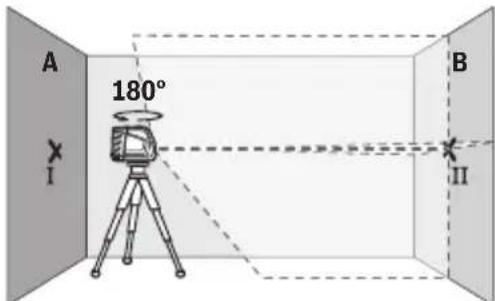

- Otočte měřicí přístroj o 180°, nechte ho znivelovat a označte průsečík laserových čar na protilehlé stěně B (bod II).
- Umístěte měřicí přístroj - aniž byste ho otočili - blízko stěny B, zapněte ho a nechte ho znivelovat.

- Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby průsečík laserových čar dopadal přesně na vyznačený bod II na stěně B.

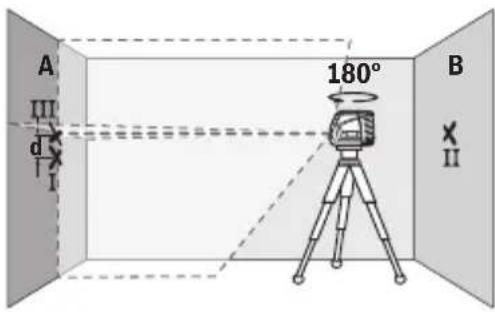

- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Namiřte ho na stěnu A tak, aby svislá laserová čára probíhala vyznačeným bodem I. Nechte měřicí přístroj znivelovat a označte průsečík laserových čar na stěně A (bod III).
- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje.
U měřicí dráhy 2 × 5m = 10m činí maximální přípustná odchylka:
10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.

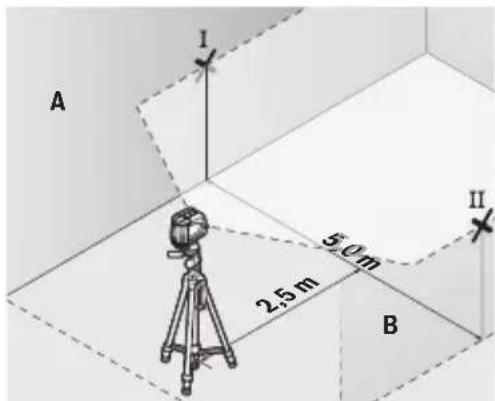

Kontrola přesnosti nivelace vodorovné čáry
Pro kontrolu potřebujete volnou plochu cca 5× 5m
- Namontujte měřicí přístroj doprostřed mezi stěny A a B na držák, resp. na stativ nebo ho postavte na pevný, rovný podklad. Zapněte měřicí přístroj v provozu s automatickou nivelací a zvolte horizontální provoz. Nechte měřicí přístroj znivelovat.

Označte ve vzdálenosti 2,5 m od měřicího přístroje na obou stěnách střed laserové čáry (bod I na stěně A a bod II na stěně B).

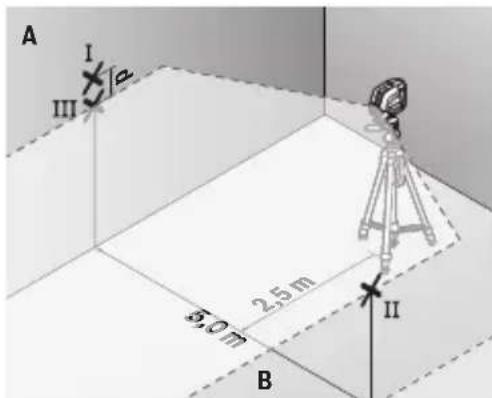

- Postavte měřicí přístroj otočený o 180° do vzdálenosti 5 m a nechte ho znivelovat.
- Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby střed laserové čáry dopadal přesně na vyznačený bod II na stěně B.
- Označte na stěně A střed laserové čáry jako bod III (svisle nad, resp. pod bodem I).
- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou odchylku měřicího přístroje od vodorovné roviny.
U měřicí dráhy 2 × 5m = 10 m činí maximální přípustná odchylka:
10m× ± 0,3mm / m = ± 3mm Rozdíl d mezi body I a III smí tedy činit maximálně 3mm
Kontrola přesnosti nivelace svislé čáry

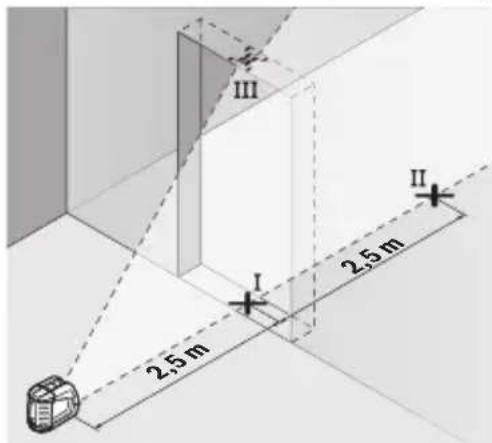

Pro kontrolu potřebujete dveřní otvor, u kterého je (na pevném podkladu) na každé straně dveří nejméně 2,5 m místa.
- Postavte měřicí přístroj ve vzdálenosti 2,5 m od dveřního otvoru na pevný, rovný podklad (ne na stativ). Měřicí přístroj zapněte v provozu s automatickou nivelací. Zvolte vertikální provoz a nechte měřicí přístroj znivelovat.

Označte střed svislé laserové čáry na podlaze ve dveřním otvoru (bod I), ve vzdálenosti 5 m na druhé straně dveřního otvoru (bod II) a na horním okraji dveřního otvoru (bod III).

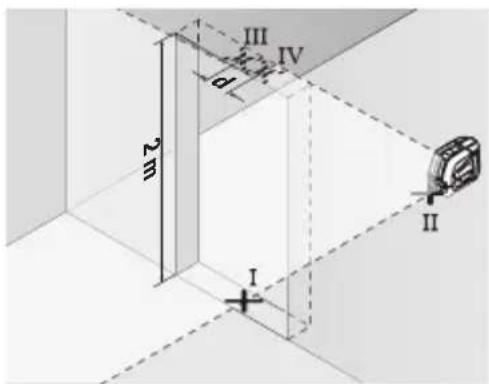

- Postavte měřicí přístroj na druhou stranu dveřního otvoru přímo za bod II. Nechte měřicí přístroj znivelovat a svislou laserovou čáru vyrovnejte tak, aby její střed probíhal přesně body I a II.
Označte střed laserové čáry na horním okraji dveřního otvoru jako bod IV. - Rozdíl d mezi oběma označenými body III a IV udává skutečnou odchylku měřicího přístroje od svislé roviny. - Změřte výšku otvoru dveří.
Pro označení používejte vždy pouze střed laserové čáry. Šířka laserové čáry se mění se vzdáleností.
Práce s cílovou tabulkou laseru
Cílová tabulka laseru (20) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.
Odrazivá plocha cílové tabulky laseru (20) zlepšuje viditelnost laserové čáry, pomocí průhledné plochy je laserová čára patrná i ze zadní strany cílové tabulky laseru.
Práce se stativem (příslušenství)
Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasaďte měřicí přístroj 1/4" upnutím pro stativ (4) na závit stativu (23) nebo běžného fotografického stativu.
Pro upevnění na běžný stavební stativ použijte 5/8" upnutí pro stativ (3). Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte.
Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.
Upevnění pomocí univerzálního držáku (příslušenství) (viz obrázek F)
Pomocí univerzálního držáku (19) můžete měřicí přístroj upevnit např. na svislých plochách nebo magnetických materiálech. Univerzální držák je rovněž vhodný jako podlahový stativ a usnadňuje výškové vyrovnání měřicího přístroje.
Když připevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetu může dojít k uskřípnutí prstu.
Než měřicí přístroj zapnete, univerzální držák (19) nahrubo vyrovnejte.
Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.
▷ Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením. ▷ Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Příklady práce (viz obrázky F–H)
Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.
Údržba a servis
Údržba a čištění
Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.
Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.
Měřicí přístroj skladujte a přepravujte pouze v ochranném pouzdru (21).
V případě opravy posílejte měřicí přístroj v ochranném pouzdru (21).
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com
210 | Čeština
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Měřicí přístroje, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Měřicí přístroje a baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Slovenština
Prosím, všimněte si obrázky v přední části návodu k používání.
Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.
▷ Pokud měřicí přístroj delší čas nepoužíváte, baterie z něho vyjměte. Baterie mohou při delším skladování v měřicím přístroji korodovat a dochází k jejich samovolnému vybíjení.
Upozornění: Když překročí provozní teplota 45 °C, automatické vypnutí se už nedá deaktivovat.
Když chcete automatické vypínání opět uvést do činnosti, měřicí přístroj vypněte a znovu ho zapněte.
Druhy provozu
Maximální povolenou odchylku vypočítáte takto:
dvojnásobek výšky otvoru dveří × 0,3mm / m
Při upevňování příslušenství na povrchy nedávejte prsty na zadní stranu magnetického příslušenství. Velká přitažlivá síla magnetů může přivřít prsty.
Čistěte pravidelně především plochy na výstupním otvoru a dávejte pozor, abyste přitom odstranili případné zachycené vlákna tkaniny.
