GLL 2-15 G Professional - Lāzera rādītājs BOSCH - Bezmaksas lietošanas instrukcija

Produkta tips	Lāzera rādītājs (līmeņrādis ar līnijām)
Zīmols	Bosch
Modelis	GLL 2-15 G Professional
Izmēri (bez turētāja)	126 × 63 × 115 mm
Izmēri (ar turētāju LB 10)	145 × 63 × 134 mm
Svars (pēc EPTA)	0,57 kg
Barošana	4 baterijas 1,5 V LR6 (AA)
Darbības attālums	15 m
Izlīdzināšanas precizitāte	±0,3 mm/m
Pašizlīdzināšanas diapazons	±4°
Izlīdzināšanas laiks	< 4 s
Lāzera klase	2
Lāzera tips	500–540 nm, < 10 mW
Aizsardzības pakāpe	IP64
Statīva savienojums	1/4"
Darba temperatūras	-10 °C līdz +50 °C
Uzglabāšanas temperatūras	-20 °C līdz +70 °C
Galvenās funkcijas	Horizontālās un vertikālās līnijas, automātiska izlīdzināšana, slīpuma režīms, automātiska izslēgšanās pēc 120 min
Apkope un tīrīšana	Mīksts un mitrs audums, bez šķīdinātājiem
Drošība	Lāzera stars 2. klase, neskatīties tieši
Saderīgie piederumi	Turētājs LB 10, teleskopiskā stienis BT 350, universālais turētājs BM 1, grozāmais turētājs RM 10, lāzera redzamības brilles, lāzera mērķis, aizsargapvalks

Bieži uzdotie jautājumi - GLL 2-15 G Professional BOSCH

Kā ieslēgt ierīci?

Novietojiet slēdzi Ieslēgts/Izslēgts (4) pozīcijā On. Ierīce projicē lāzera starus. Lai izslēgtu, pārslēdziet pozīcijā Off.

Ko darīt, ja lāzera līnijas ātri mirgo?

Ātra mirgošana norāda, ka ierīce nav nivelēta (slīpums > 4°) vai ir slīpuma režīmā. Novietojiet ierīci uz stabilas horizontālas virsmas, lai aktivizētu automātisko izlīdzināšanu.

Kā nomainīt baterijas?

Nospiediet fiksatoru (6), lai atvērtu bateriju nodalījuma vāku (7). Ievietojiet 4 baterijas 1,5 V LR6 (AA), ievērojot norādīto polaritāti. Vienmēr nomainiet visas baterijas vienlaikus.

Kāds ir maksimālais darbības attālums?

Darbības attālums ir 15 m. To var samazināt nelabvēlīgi apstākļi, piemēram, tieša saules gaisma.

Kā izmantot turētāju LB 10?

Pieskrūvējiet ierīci pie turētāja (10) caur 1/4" savienojumu. Turētāju var piestiprināt pie koka (skrūves), uz magnētiskas virsmas (magnēti) vai pie karnīzes ar griestu skavu (14). Pirms ieslēgšanas rupji noregulējiet pozīciju.

Ko nozīmē bateriju indikators?

Indikators (2) norāda uzlādes līmeni. Pastāvīga mirgošana = baterijas gandrīz tukšas. Lāzera līnijas tad mirgo 5 s ik pēc 5 min. Kad baterijas ir tukšas, ierīce izslēdzas pēc pēdējās mirgošanas.

Kā pārbaudīt ierīces precizitāti?

Veiciet instrukcijā aprakstītās pārbaudes: pārbaudiet horizontālo un vertikālo līniju augstuma un izlīdzināšanas precizitāti. 10 m attālumā pieļaujamā novirze ir ±3 mm. Ja tā tiek pārsniegta, sazinieties ar Bosch klientu apkalpošanas dienestu.

Vai ierīci var izmantot ārā?

Jā, ierīce ir paredzēta lietošanai iekštelpās un ārā. Aizsargājiet to no mitruma un nepakļaujiet tiešai saules gaismai. Ārā darbības attālums var būt mazāks.

Ko darīt, ja ierīce pārsniedz 50 °C?

Ierīce automātiski izslēdzas, lai aizsargātu lāzera diodi. Pēc atdzišanas to var normāli atkal ieslēgt.

Kā aktivizēt vai deaktivizēt automātisko izslēgšanos?

Lai deaktivizētu, turiet nospiestu Darba režīma taustiņu (3) vismaz 3 s (līnijas mirgo). Lai atkārtoti aktivizētu, izslēdziet un atkal ieslēdziet ierīci. Piezīme: >45 °C temperatūrā deaktivizēšana nav iespējama.

LIETOŠANAS INSTRUKCIJA GLL 2-15 G Professional BOSCH

Latviešu .... Lappuse 179

∂sāgōnθīgādōn sāmθīyīmzhānm nāsāgūyāmghādōn sāgōmū sām dānθīyīsābōn ndāzhuāsāθīgādōnδ φω lūbās lusāgāqngānbēm dāmθīyamònqnmàgādōnsb, ἐmāgāmǎngāss zsāmqnmuθīndāgμnsāθīmshōn δ6 obluγeŋo6bū θīyādōm. sāgūyīsāgādōn dāsāgōnθīgādōn jādōnsb 30μl, ἐmāgāmǎuṣī ̃dṛyādēməs φωsāmqnmu ndāzhuāsāθīgādōnl δ6 lusāgāqngānbēm dāmθīyamònqnmàgādōnl dṛyādsmòs.

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgī šeit sniegtajiem

norādijumiem, tas var nelabvēligi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.

Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību.
▶ Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā).
Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.

Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties tiešajă vai atstarotajă lăzera stară. Šāda rīcība var apžilbinât tuvumă esošas personas, izraisît nelaimes gadījumus vai pat bojāt redzi.

▶ Ja lāzera stars iespid acis, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Neveiciet nekādas izmaiņas ar lāzera ierīci.
▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles (piederums) kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.
Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot oriģinālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var neļauši apžilbināt tuvumā esošās personas vai sevi.
Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši škīdrumi, gāzes vai puteklī. Mērinstrumentā var rasties dzirksteles, kas var izraisīt puteklļu vai tvaiku aizdegšanos.

Nenovietojiet magnētiskos piederumus implantu un citu medicīnisko ieriču tuvumā, piemēram, elektrokardiostimulatorata vai insulīna pumpja tuvumā. Piederumu magnēti rada lauku, kas var ietekmēt implantātu vai medicīnisko ieriču darbību.

Netuviniet magnētiskos piederumus magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.

Izstrādājuma un tā funkciju apraksts

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei.

Mērinstruments ir piemērots lietošanai gan telpās, gan ari ārpus tām.

Šis izstrādājums ir patēriņa lāzera izstrādājums saskaņā ar standartu EN 50689.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

(1) Lāzera stara izvadlūka

(2) Bateriju nolietošanās indikators
(3) Lāzera darba režīma taustiņš
(4) leslēdzējs
(5) 1/4" vītne stiprināšanai uz statīva
(6) Bateriju nodalijuma vāciņa fiksators
(7) Bateriju nodalijuma vāciņš
(8) Lāzera brīdinājuma uzlime
(9) Sērijas numurs
(10) Turētājs (LB 10)
(11) Turētāja 1/4" skrūve
(12) Magnêts
(13) Turētāja skrūves atvērums
(14) Turētājs stiprināšanai pie griestiem (DK 10) ^a)
(15) Statīvs (BT 150) ^a)
(16) Teleskopisks stienis (BT 350) ^a)
(17) Universāls turētājs (BM 1) ^a)
(18) Pagriežamais turētājs (RM 10) ^a)
(19) Lāzera skatbrilles ^a)
(20) Lāzera mērkplāksne ^al
(21) Aizsargsoma ^a)

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Liniju lāzers GLL 2-15 G
Izstrādājuma numurs	3 601 K63 W..
Darbības tālumsA)	15 m
Pašizlidzināšanās precizitāteB)C)	±0,3 mm/m
Pašizlidzināšanās diapazons ±4°
Pašizlidzināšanās laiks < 4 s
Darba temperatūra -10 °C ... +50 °C
Uzglabāšanas temperatūra -20 °C ... +70 °C
Maks. darba augstums virs atskaites limena	2000 m
Maks. relativais gaisa mitrums.	90 %
Piesārnojuma pakāpe atbilstīgi standartam IEC 61010-1	2D)
Lāzera klase 2
Lāzera starojums 500–540 nm, < 10 mW
C6	10
Divergence 50 × 10 mrad (pilns lenkis)
Vitne stiprināšanai uz statīva 1/4"
Baterijas 4 × 1,5 V LR6 (AA)

Līniju lāzers GLL 2-15 G

Svars atbilstoši	0,57 kg
EPTA-Procedure 01:2014

Izmēri (garums × platums × augstums)

- bez stiprinājuma 126 × 63 × 115 mm

- ar stiprinājumu LB 10 145 × 63 × 134 mm

Aizsardzības tips IP64

A) Nelabvėligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums var samazināties.

B) piei 20-25°C

C) Norāditās vērtības attiecas uz normāliem un labvēligiem apkārtējās vides apstākliem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecizi.

D) Parasti ir vērojams tikai elektronenevadošs piesārnojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās.

Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (9), kas atrodams uz tā markējuma plāksnites.

Montāža

Bateriju ievietošana/nomaina

Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.

Lai atvērtu bateriju nodalījuma vāciņu (7), nospiediet fiksatoru (6) un noņemiet bateriju nodalījuma vāciņu. levietojiet nodalījumā baterijas.

levērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

Bateriju indikators (2) vienmēr uzrāda aktuālo bateriju statusu.

Baterijām izlādējoties, lāzera līniju spožums pakāpeniski samazinās.

Ja baterijas ir gandrīz izlādējušās, bateriju indikators (2) mirgo pastāvīgi. Lāzera līnijas mirgo 5 s ik pēc 5 min.

Kad baterijas ir izlādējušas, lāzera linijas un bateriju indikators vēl reizi nomirgo, pirms mērinstruments izslēdzas. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošanas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērišanas instrumentā.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu ľoti augstas vai ľoti zemas temperatūras iedarbībai un straujām temperatūras svārstībām. Piemēram, neatstājiet mērinstrumentu ilgāku laiku automašinā. Ja ir ievērojamas temperatūras svārstības, vispirms pagaidiet, līdz mērinstrumenta

temperatūra izlīdzinās ar apkārtējās vides temperatūru; pirms turpināt darbu, vienmēr pārbaudiet precizitāti, kā ir norādīts sadalā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 182). Łoti augsta vai ľoti zema temperatūra vai straujas temperatūras svārstības var nelabvēligi ietekmēt mērinstrumenta precizitāti.

Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 182).
▶ Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju (4) stāvokli On (leslēgts). Tūlit pēc mērinstrumenta ieslēgšanas no tā izvadlūkām (1) tiek izstaroti lāzera stari.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra, kas ir 50 °C, mērinstruments automātiski izslēdzas, šādi pasargājot no sabojāšanās lāzera diodi. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiska izslēgšanās

Ja aptuveni 120 minūtes netiek nospiests neviens no mērinstrumenta taustiniem, tas automatiski izslēdzas, šādi taupot baterijas.

Lai mērinstrumentu pēc tā automātiskās izslēgšanās no jauna ieslēgtu, ieslēdzēju (4) var vispirms pārvietot stāvokli „Off“ (Izslēgts) un tad no jauna ieslēgt mērinstrumentu, kā ari var nospiest lāzera darba režima izvēles taustiņu (3). Lai deaktivizētu automātiskās pašizlīdzināšanās funkciju, nospiediet lāzera darba režima izvēles taustiņu (3) un turiet to nospiestu vismaz 3 sekundes ilgi laikā, kad mērinstruments ir ieslēgts. Automātiskās pašizlīdzināšanās funkcijas deaktivizēšanu apstiprina lāzera staru īslaicīga mirgošana.

Norāde. Ja mērinstrumenta darba temperatūra pārsniedz vērtību 45 °C, automatīskās izslēgšanās funkciju vairs nav iespējams deaktivizēt.

Lai aktivizētu automatiskās pašizlīdzināšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu.

Darba režimi

Mērinstruments var darboties vairākos režimos, kurus jebkurā brīdi var viegli mainit:

• krustliniju režims (skatīt attēlu A): veido limenisku un statenisku lāzera līniju,
• horizontālais režims (skatit attēlu B): lāzera stars veido vienu limenisku liniju,
• vertikālais režīms (skatīt attēlu C): veido vienu statenisku lāzera līniju.

Lai mainītu darba režīmu, spiediet lāzera darba režīma taustiņu (3) tik bieži, līdz lāzera stari tiek izveidoti vēlamajā darba režimā.

Visi darba režimi iespējami gan ar automatisko pašizlidzināšanos, gan sasvēršanas funkciju.

Automātiskā pašizlīdzināšanās

Mērinstruments darba laikā kontrolē stāvokli. Uzstādot automatīskās pašizlīdzināšanās diapazonā ±4°, darbība notiek ar automatīsko pašizlīdzināšanu. Ārpus automatīskās pašizlīdzināšanās diapazona notiek automatītiska pārslēgšanās uz sasvēršanas funkciju.

Darbs ar automātisko pašizlidzināšanos (skatīt attēlus A–C)

Novietojiet mérinstrumentu uz limeniska, stingra pamata, nostipriniet to uz turētāja (10) vai uz statīva (15).

Pašizlidzināšanās sistēma automatiski kompensē nolieci pašizlidzināšanās diapazonā ±4°. Ja lāzera stari vairs nemirgo, tas nozīmē, ka mērinstruments ir izlidzinājies.

Ja automātiskā pašizlidzināšanās nav iespējama, piemēram, tad, ja noliece virsmai, uz kuras ir novietots mērinstruments, pārsniedz vairāk nekā 4° no limeniska stāvokļa, lāzera stari 2 sekundes mirgo ātri, pēc tam ik pēc 5 sekundēm vairākas reizes mirgo ātri. Mērinstruments darbojas ar sasvēršanas funkciju.

Šādā gadījumā novietojiet mērinstrumentu limeniski un nogaidiet, līdz beidzas automatīskās pašizlīdzināšanās process. Līdzko mērinstruments atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera stari deg pastāvīgi.

Ja mērinstruments ir saņēmis triecienu vai ir izmainijies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no klūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu.

Darbs ar sasvēršanas funkciju (skatīt attēlu D)

Novietojiet mērinstrumentu uz piemērotas pamatnes. Darbojoties ar sasvēršanas funkciju, lāzera līnijas vispirms ātri mirgo 2 sekundes, pēc tam vairākas reizes ātri mirgo ik pēc 5 sekundēm.

Sasveršanas funkcijas laikā lāzera linijas vairs netiek izlidzinātas un tās vairs nav savstarpēji perpendikulāras.

Mērinstrumenta precizitātes pārbaude

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā.

Lai samazinātu siltuma ietekmi, ko rada no grīdas nākošais siltums, mērinstrumentu ieteicams izmantot ar statīvu. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū. Papildus ārējo faktoru iedarbībai, mērinstrumenta darbību var iespaidot arī īpaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radīt mērijumu klūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti.

Vienmēr vispirms pārbaudiet lāzera stara veidotās limeniskās līnijas izlīdzināšanas precizitāti un tikai pēc tam – lāzera staru veidotās stateniskās līnijas izlīdzināšanas precizitāti.

Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pielaujamo vērtību, mērinstruments jānogādā remontam

Bosch pilnvarotā remonta darbnīcā.

Limeniskās līnijas augstuma precizitātes pārbaude

Pārbaudei nepieciešama brīva telpa ar limenisku, stingru pamatu un 5 m lielu attālumu starp divām sienām A un B.

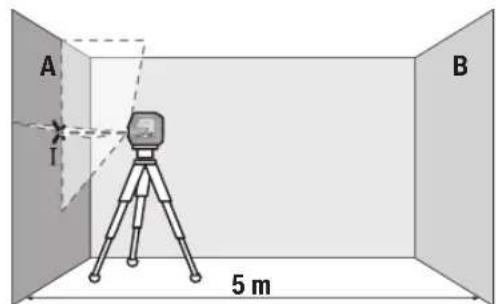

– Uzstādiet mērinstrumentu sienas A tuvumā, nostiprinot to uz statīva vai arī novietojot uz stingra, limeniska pamata. leslēdziet mērinstrumentu un izvēlieties krustliniju režimu.

- Vērsiet lāzera starus uz tuvāko sienu A un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. lezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts I).

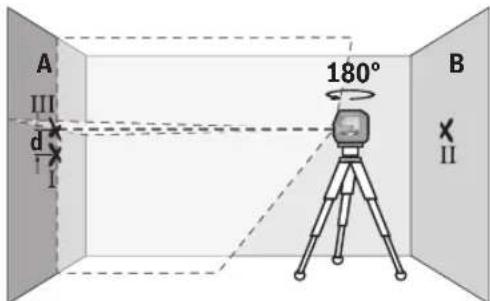

– Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un

tad iezimējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).

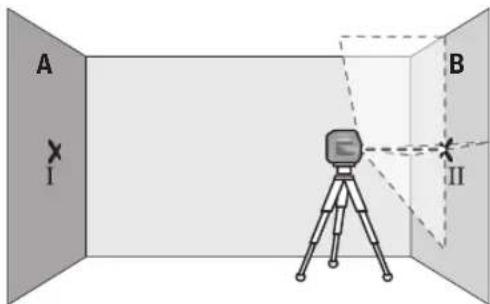

- Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

- Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto līniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš iezīmēto punktu ll uz sienas B.

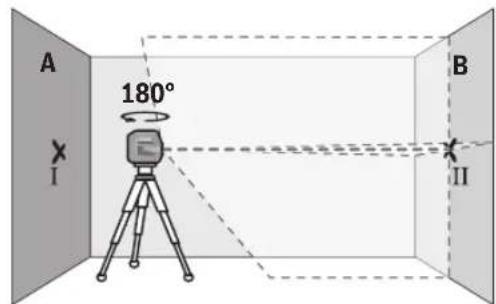

- Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Vērsiet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš iezimēto punktu I. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezimējiet lāzera staru veidoto liniju krustošanās vietas viduspunktu uz sienas A (punkts III).

- Attālums d starp abiem atzīmētajiem punktiem l un lll uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotās horizontālas linijas faktisko nolieci pēc augstuma škērsass virzienā.

Pie mērišanas attāluma 2 × 5 m = 10 m maksimālā pieļaujamā noliece ir šāda:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attālums d starp punktiem I un III nedrikst pārsniegt 3 mm.

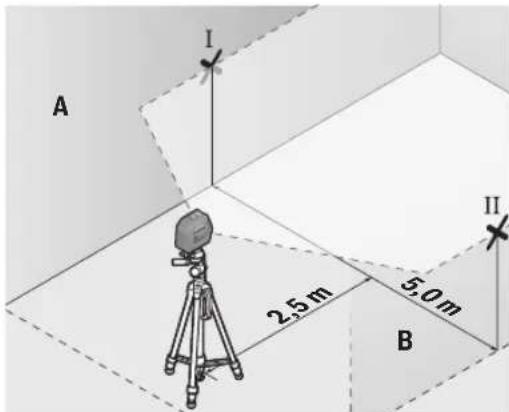

Līmeniskās līnijas izlīdzīnājuma precizitātes pārbaude

Pārbaudei nepieciešama brīvs laukums ar izmēriem aptuveni 5 × 5 m.

- Uzstādiet mērinstrumentu vidū starp sienām A un B, nostiprinot to uz statīva vai arī novietojot uz stingra, limeniska pamata. leslēdziet mērinstrumentu un izvēlieties horizontālo režimu. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

- 2,5 m attālumā no mērinstrumenta atzīmējiet uz abām sienām lāzera stara veidotās līnijas viduspunktus (punkts I uz sienas A un punkts II uz sienas B).

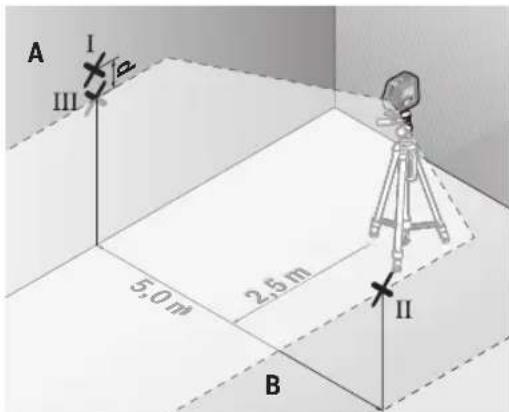

• Pagrieziet mērinstrumentu par 180°, pārvietojiet to 5 m attālumā un nogaidiet, līdz beidzas pašizlīdzināšanās process.
  – Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera stara veidotās līnijas vidus sakristu ar iepriekš atzīmēto punktu ll uz sienas B.
• Atzimējiet lāzera stara veidotās līnijas vidu uz sienas A kā punktu III (tieši virs vai zem punkta I).
• Attālums d starp abiem atzīmētajiem punktiem l un lll uz sienas A ir vienāds ar lāzera stara veidotās limeniskās līnijas faktisko nolieci no horizontāles.

Pie mērišanas attāluma 2 × 5 m = 10 m maksimālā pieļaujamā noliece ir šāda:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attālums d starp punktiem I un III nedrikst pārsniegt 3 mm.

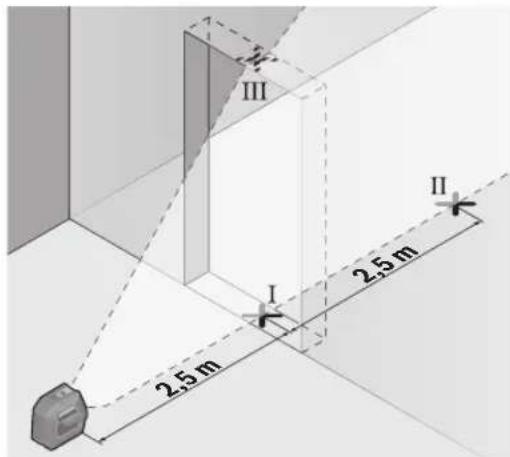

Stateniskās līnijas izlīdzinājuma precizitātes pārbaude

Pārbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar limenisku, stingru pamatu.

– Novietojiet mērinstrumentu uz stingra, līdzena pamata 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). leslēdziet mērinstrumentu un izvēlieties vertikālo režimu. Virziet lāzera starus uz durvju

atvērumu un nogaidiet, līdz beidzas mērinstrumenta automātiskā pašizlīdzināšanās.

- Atzimējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

• Pagrieziet mērinstrumentu par 180° un novietojiet to durvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus precīzi škērsotu punktus I un II.
  – lezīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV.
• Attālums d starp abiem iezīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta lāzera stara veidotās vertikālās līnijas faktisko nolieci no vertikāles.
  – Izmēriet durvju atvēruma augstumu. Maksimālo pieļaujamo nolieci var aprēķināt šādi: divkāršs durvju atvēruma augstums × 0,3 mm/m Piemērs: pie durvju atvēruma augstuma 2 m maksimālā pielaujamā noliece ir šāda:
  2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. No tā izriet, ka attālums starp punktiem III un IV nedrikst pārsniegt 1,2 mm.

Norādījumi darbam

Vienmēr veidojiet atzīmes uz lāzera stara veidotās līnijas viduslīnijas. Lāzera staru veidoto līniju platums mainās atkarībā no to projicēšanas attāluma.

Darbs ar turētāju LB 10 (skatīt attēlus E-H)

Ar turētāja (10) palīdzību mērinstrumentu var piestiprināt pie vertikālām virsmām vai magnetizējamiem materiāliem. Kopā ar turētāju stiprināšanai pie griestiem (14) iespējams regulēt arī mērinstrumenta augstumu.

Mērinstrumentu ar 1/4" statīva turētāju (5) uzlieciet uz turētāja 1/4" skrūves (11) un pieskrūvējiet.

Statīva nostiprināšanas iespējas (10):

• ar tirdzniecibā pieejamu nostiprināšanas skrūvi pieskrūvējiet caur skrūves atvērumu (13) uz koka (skatit attēlu F),
• ar magnētiem (12) uz magnetizējošiem materiāliem (skatīt attēlu G),
• ar turētāju stiprināšanai pie griestiem (14) pie griestu listēm (skatīt attēlu H).
  ▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēl var iespiest pirkstus.

Pirms mērinstrumenta ieslēgšanas aptuveni izlidziniet turētāju (10).

Darbs ar lāzera mērkplāksni

Lāzera mērkplāksne (20) lauj uzlabot lāzera staru redzamību nelabvēligos darba apstāklos un lielā attālumā.

Lāzera mērklāksnes (20) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir redzamas ari no aizmugures.

Darbs ar statīvu

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne (5) atrastos pret statīva (15) vai tirdzniecībā pieejama fotostatīva 1/4" stiprinājuma skrūvi. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Stiprināšana ar universālā turētāja palīdzību (attēls K)

Ar universālā turētāja (17) palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, vai magnētiskiem materiāliem. Universālais turētājs var tikt izmantots arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.

▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēl var iespiest pirkstus.

Pirms mērinstrumenta ieslēgšanas aptuveni izlidziniet universālo turētāju (17).

Darbs ar pagriežamo turētāju

Ar pagriežamā turētāja (18) varat pagriezt mērinstrumentu par 360°. Tas dod iespēju vienkārši izlīdzināt lāzera staru veidotās līnijas, nemainot mērinstrumenta stāvokli.

Pagriežamo turētāju (18) varat izmantot kā grīdas statīvu, mērinstrumentu ar to pieskrūvēt pie vertikālām virsmām, mērinstrumentu ar magnētu palīdzību (12) piestiprināt pie metāliskām virsmām vai ar turētāju stiprināšanai pie griestiem (14) piestiprināt pie griestu listēm.

▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēļ var iespiest pirkstus.

Pirms mérinstrumenta ieslēgšanas aptuveni izlidziniet turētāju (18).

Läzera skatbrilles

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks.

▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.

▶ Nelietojiet lāzera skatbrilles (piederums) kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.

Darba operāciju piemēri (attēli I-K)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tirišana

Uzturiet mērinstrumentu tīru.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķidinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā (21).

Ja mērinstrumentam nepieciešams remonts, nosūtiet to, ievietojot aizsargsomā (21).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesainojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šis direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas mērierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Lietuvių k.

Saugos nuorodos
