Producttype	Laserpointer (lijnniveau)
Merk	Bosch
Model	GLL 2-15 G Professional
Afmetingen (zonder houder)	126 × 63 × 115 mm
Afmetingen (met houder LB 10)	145 × 63 × 134 mm
Gewicht (volgens EPTA)	0,57 kg
Voeding	4 batterijen 1,5 V LR6 (AA)
Bereik	15 m
Nivelleernauwkeurigheid	±0,3 mm/m
Zelfnivelleerbereik	±4°
Nivelleertijd	< 4 s
Laserklasse	2
Lasertype	500–540 nm, < 10 mW
Beschermingsgraad	IP64
Statiefaansluiting	1/4"
Bedrijfstemperaturen	-10 °C tot +50 °C
Opslagtemperaturen	-20 °C tot +70 °C
Hoofdfuncties	Horizontale en verticale lijnen, automatisch nivelleren, kantelmodus, automatische uitschakeling na 120 min
Onderhoud en reiniging	Zachte, vochtige doek, geen oplosmiddelen
Veiligheid	Laserstraal klasse 2, niet rechtstreeks in kijken
Compatibele accessoires	Houder LB 10, telescoopstang BT 350, universele houder BM 1, draaibare houder RM 10, laserbril, laserdoel, beschermhoes

Veelgestelde vragen - GLL 2-15 G Professional BOSCH

Hoe zet ik het apparaat aan?

Zet de Aan/Uit-schakelaar (4) in de stand On. Het apparaat projecteert dan de laserstralen. Om uit te schakelen, zet u de schakelaar in de stand Off.

Wat moet ik doen als de laserlijnen snel knipperen?

Snel knipperen geeft aan dat het apparaat niet waterpas staat (helling > 4°) of dat het in de kantelmodus staat. Plaats het apparaat op een stabiel horizontaal oppervlak om het automatisch nivelleren te activeren.

Hoe vervang ik de batterijen?

Druk op de vergrendeling (6) om het deksel van het batterijvak (7) te openen. Plaats 4 batterijen 1,5 V LR6 (AA) en let op de aangegeven polariteit. Vervang altijd alle batterijen tegelijk.

Wat is het maximale bereik?

Het bereik is 15 m. Dit kan verminderd worden bij ongunstige omstandigheden zoals direct zonlicht.

Hoe gebruik ik de houder LB 10?

Schroef het apparaat op de houder (10) via de 1/4" aansluiting. De houder kan worden bevestigd op hout (schroeven), op een magnetisch oppervlak (magneten) of op een kroonlijst met de plafondklem (14). Stel de positie grof in voordat u het apparaat inschakelt.

Wat betekent het batterijlampje?

Het lampje (2) geeft het laadniveau aan. Continu knipperen = batterijen bijna leeg. De laserlijnen knipperen dan 5 s elke 5 min. Wanneer de batterijen leeg zijn, schakelt het apparaat uit na een laatste knippering.

Hoe controleer ik de nauwkeurigheid van het apparaat?

Voer de controles uit zoals beschreven in de handleiding: controleer de hoogte- en nivelleernauwkeurigheid van de horizontale en verticale lijnen. Voor een afstand van 10 m is de toegestane afwijking ±3 mm. Neem bij overschrijding contact op met de Bosch klantenservice.

Kan het apparaat buiten worden gebruikt?

Ja, het apparaat is ontworpen voor gebruik binnen en buiten. Bescherm het tegen vocht en stel het niet direct bloot aan zonlicht. Het bereik kan buiten verminderd zijn.

Wat moet ik doen als het apparaat boven 50 °C raakt?

Het apparaat schakelt automatisch uit om de laserdiode te beschermen. Na afkoeling kan het normaal weer worden ingeschakeld.

Hoe schakel ik de automatische uitschakeling in of uit?

Om uit te schakelen, houdt u de toets Modus (3) minstens 3 s ingedrukt (lijnen knipperen). Om opnieuw in te schakelen, zet u het apparaat uit en weer aan. Opmerking: bij >45 °C is uitschakelen niet mogelijk.

GEBRUIKSAANWIJZING GLL 2-15 G Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksarvisning i original

no Original driftsinstruks

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden om gevaarloos en veilig met het meetgereedschap te werken. Wanneer het meetgereedschap niet volgens de

beschikbare aanwijzingen gebruikt wordt, kunnen de geïntegreerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden. Maak waarschuwingsstickers op het meetgereedschap nooit onleesbaar. BEWAAR DE-

ZE AANWIJZINGEN ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP MEE.

▶ Voorzichtig – wanneer andere dan de hier aangegeven bedienings- of afstelvoorzieningen gebruikt of andere methods uitgevoerd worden, kan dit resulteren in een gevaarlijke blootstelling aan straling.
- Het meetgereedschap is voorzien van een laser-waarschuwingsplaatje (aangegeven op de weergave van het meetgereedschap op de pagina met afbeeldingen).
Is de tekst van het laser-waarschuwingsplaatje niet in uw taal, plak dan vóór het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen.

Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen.

Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddel- lijk uit de straal bewogen worden.
▶ Breng geen wijzigingen aan de laserinrichting aan.
- Gebruik de laserbril (accessoire) niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.
- Gebruik de laserbril (accessoire) niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.
Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Zij zouden per ongeluk andere personen of zichzelf kunnen verblinden.
▶ Werk met het meetgereedschap niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

Houd de magnetische accessoires uit de buurt van implantaten en andere medische apparaten, zoals pacemakers en insulin-pompen. Door de magneten van de accessoires wordt een veld opgewekt dat de werking van implantaten en medische apparaten kan verstoren.

Houd de magnetische accessoires uit de buurt van magnetische gegevensdragers en magnetisch gevoelige apparatuur. Door de werking van de magneten van de accessoires kan het tot onomkeerbaar gegevensverlies komen.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het meetgereedschap is bedoeld voor het bepalen en controleren van horizontale en verticale lijnen.

Het meetgereedschap is geschikt voor gebruik binnenshuis en buitenshuis.

Dit product is een laserproduct voor consumenten in overeenstemming met EN 50689.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

(1) Opening voor laserstraal
(2) Batterij-aanduiding
(3) Toets voor lasermodus
(4) Aan/uit-schakelaar
(5) Statiefopname 1/4"
(6) Vergrendeling van het batterijvakdeksel
(7) Batterijvakdeksel
(8) Laser-waarschuwingsplaatje
(9) Serienummer

(10) Houder (LB 10)

(11) 1/4"-schroef van houder

(12) Magneet

(13) Schroefgat van houder

(14) Plafondklem (DK 10) ^a)

(15) Statief (BT 150) ^a)

(16) Telescoopstang (BT 350) ^a)

(17) Universele houder (BM 1) ^a)

(18) Draaihouder (RM 10) ^a)

a) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Technische gegevens

Lijnlaser GLL 2-15 G
Productnummer	3 601 K63 W..
WerkbereikA)	15 m
NivelleernauwkeurigheidB)(C)	±0,3 mm/m
Zelfnivelleerbereik ±4°
Nivelleertijd < 4 s
Gebruikstemperatuur -10 °C ... +50 °C
Opslagtemperatuur -20 °C ... +70 °C

Lijnlaser GLL 2-15 G
Max. gebruikshoogte bovenreferentiehoogte	2000 m
Relatieve luchtvochtigheidmax.	90 %
Vervuilingsgraad volgensIEC 61010-1	2^D)
Laserklasse 2
Lasertype 500–540 nm, < 10 mW
C_6	10
Divergentie 50 × 10 mrad (volledige	hoek)
Statiefopname 1/4"
Batterijen 4 × 1,5 V LR6 (AA)
Gewicht volgensEPTA-Procedure 01:2014	0,57 kg
Afmetingen (lengte × breedte × hoogte)
– zonder houder 126 × 63 × 115 mm
– met houder LB 10 145 × 63 × 134 mm
Beschermklasse IP64

A) Het werkbereik kan door ongunstige omgevingsomstandigheden (bijv. direct zonlicht) verminderd worden.
B) bij 20-25°C
C) De opgegeven waarden gelden bij normale tot gunstige omgevingsomstandigheden (bijv. geen trillingen, geen mist, geen rook, geen direct zonlicht). Na sterke temperatuurschommelingen kan de nauwkeurigheid afwijken.
D) Er ontstaat slechts een niet geleidende vervuiling, waarbij echter soms een tijdelijke geleidbaarheid wort verwacht door bedauwing.

Het productnummer (9) op het typeplaatje dient voor een ondubbel-zinnige identificatie van uw meetgereedschap.

Montage

Batterijen plaatsen/verwisselen

Voor het gebruik van het meetgereedschap wordt het gebruik van alkali-mangaanbatterijen aanbevolen.

Voor het openen van het batterijvakdeksel (7) duwt u de vergrendeling (6) naar boven en neemt u het batterijvakdeksel weg. Plaats de batterijen.

Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op de binnenkant van het batterijvak.

De batterij-aanduiding (2) toont altijd de actuele batterijstatus.

Als de batterijen zwak worden, dan wordt de helderheid van de laserlijnen langzaam minder.

Als de batterijen bijna leeg zijn, blijft de batterij-aanduiding (2) knipperen. De laserlijnen knipperen om de 5 minuten gedurende 5 seconden.

Als de batterijen leeg zijn, dan knipperen de laserlijnen en de batterij-aanduiding nog één keer voordat het meetgereedschap wordt uitgeschakeld.

46 | Nederlands

Vervang altijd alle batterijen tegelijk. Gebruik alleen batterijen van één fabrikant en met dezelfde capaciteit.

▶ Haal de batterijen uit het meetgereedschap, wanneer u dit langere tijd niet gebruikt. De batterijen kunnen bij een langere periode van opslag in het meetgereedschap corroderen en zichzelf ontladen.

Gebruik

Ingebruikname

▶ Bescherm het meetgereedschap tegen vocht en fel zonlicht.
Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijv. niet gedurende langere tijd in de auto liggen. Laat het meetgereedschap bij grotere temperatuurschommelingen eerst op temperatuur komen en voer vóór het verder werken altijd een nauwkeurigheidscontrole uit (zie „Mauwkeurigheidscontrole van het meetgereedschap“, Pagina 47).
Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig beïnvloed worden.

Vermijd krachtige stoten of vallen van het meetgereedschap. Na sterke invloeden van buitenaf op het meetgereedschap, moet u altijd vóór het opnieuw gebruiken hiervan een nauwkeurigheidscontrole uitvoeren (zie „Mauwkeurigheidscontrole van het meetgereedschap“, Pagina 47).

▶ Het meetgereedschap tijdens transport uitschakelen. Bij het uitschakelen wordt de pendeleenheid vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken.

In-/uitschakelen

Voor het inschakelen van het meetgereedschap schuift u de aan/uit-schakelaar (4) naar de stand On. Het meetgereedschap zendt direct na het inschakelen laserstralen uit de openingen (1).

Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand.

Voor het uitschakelen van het meetgereedschap schuift u de aan-/uit-schakelaar (4) in stand Off. Bij het uitschakelen wordt de pendeleenheid vergrendeld.

Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden.

Bij het overschrijden van de maximaal toegestane gebruikstemperatuur van 50 °C volgt een uitschakeling ter bescherming van de laserdiode. Na het afkoelen is het meetgereedschap weer gereed voor gebruik en kan het opnieuw worden ingeschakeld.

Automatische uitschakeling

Als ca. 120 minuten lang geen toets op het meetgereedschap wordt ingedrukt, schakelt het meetgereedschap automatisch uit om de batterijen te sparen.

Als u het meetgereedschap na de automatische uitschakeling weer wilt inschakelen, kunt u de aan/uit-schakelaar (4) eerst in de stand „Off“ duwen en het meetgereedschap vervolgens weer inschakelen, of u drukt op de toets voor laserfunctie (3).

Om de automatische uitschakeling te deactiveren (bij ingeschakeld meetgereedschap), de toets laser-gebruiksmodus (3) minimaal 3 sec. ingedrukt houden. Als de automatische uitschakeling is gedeactiveerd, knipperen de laserstralen even ter bevestiging.

Aanwijzing: Als de gebruikstemperatuur boven 45 °C komt, kan de automatische uitschakeling niet meer worden gedeactiveerd.

Als u de automatische uitschakeling wilt activeren, schakelt u het meetgereedschap uit en weer in.

Modi

Het meetgereedschap beschikt over meerdere modi. U kunt op elk gewenst moment tussen de modi wisselen:

- kruislijnmodus (zie afbeelding A): toont één horizontale en één verticale laserlijn,

- horizontale modus (zie afbeelding B): toont één horizontale laserlijn,

- verticale modus (zie afbeelding C): toont één verticale laserlijn.

Om van modus te wisselen, drukt u zo vaak op de toets voor lasermodus (3) tot de laserstralen in de gewenste modus worden getoond.

Alle modi zijn zowel met automatische nivellering als met hellingsfunctie mogelijk.

Het meetgereedschap bewaakt tijdens het gebruik op elk moment de positie. Bij plaatsing binnen het zelfnivelleerbereik van ±4° werkt het met automatische nivellering. Buiten het zelfnivelleerbereik wisselt het automatisch naar de hellingsfunctie.

Werken met automatische nivellering (zie afbeeldingen A-C)

Plaats het meetgereedschap op een horizontale, vlakke ondergrond en bevestig het op de houder (10) of het statief (15).

De automatische nivellering compenseert automatisch onefenheden binnen het zelfnivelleerbereik van ±4°. Zodra de laserstralen continu branden, is het meetgereedschap klaar met nivelleren.

Als de automatische nivellering niet mogelijk is, bijv. omdat het standvlak van het meetgereedschap meer dan 4° van de horizontale lijn afwijkt, dan knipperen de laserlijnen eerst 2 seconden lang in een snel ritme, daarna om de 5 seconden meermaals in een snel ritme. Het meetgereedschap bevindt zich in de hellingsfunctie.

Voor verder werken met de automatische nivellering plaatst u het meetgereedschap horizontaal en wacht u de zelfnivellering af. Zodra het meetgereedschap zich binnen het zelfnivelleerbereik van ±4° bevindt, branden de laserstralen continu.

Bij schokken of veranderingen van positie tijdens het gebruik wordt het meetgereedschap automatisch opnieuw genivelleerd. Controleer na het nivelleren de positie van de laserstralen met betrekking tot referentiepunten om fouten door een verschuiving van het meetgereedschap te voorkomen.

Werken met hellingsfunctie (zie afbeelding D)

Plaats het meetgereedschap op een hellende ondergrond. Bij het werken met de hellingsfunctie knipperen de laserlijnen eerst 2 seconden lang in een snel ritme, daarna om de 5 seconden meermaals in een snel ritme.

In de hellingsfunctie worden de laserlijnen niet meer genivelleerd en lopen niet meer noodzakelijk loodrecht op elkaar.

Mauwkeurigheidscontrole van het meetgereedschap

Nauwkeurigheidsinvloeden

De grootste invloed oefent de omgevingstemperatuur uit. Vooral vanaf de grond naar boven toe verlopende temperatuurverschillen kunnen de laserstraal afbuigen.

Om thermische invloeden door van de vloer opstijgende warmte tot een minimum te beperken, wordt aangeraden om het meetgereedschap op een statief te gebruiken. Plaats het meetgereedschap bovendien indien mogelijk in het midden van het werkvlak.

Naast externe invloeden kunnen ook toestelspecifieke invloeden (zoals val of sterke stoten) leiden tot afwijkingen. Controleer daarom de nivelleernauwkeurigheid, telkens voordat u begint te werken.

Controleer altijd eerst de hoogte- en nivelleernauwkeurigheid van de horizontale laserlijn en daarna de nivelleernauwkeurigheid van de verticale laserlijn.

Als het meetgereedschap bij een van de controles de maximale afwijking overschrijdt, dient u het door een Bosch-klantenservice te laten repareren.

Hoogtenauwkeurigheid van de horizontale lijn controleren

Voor de controle heeft u een vrij meettraject van 5 m op een vaste ondergrond tussen twee muren A en B nodig.

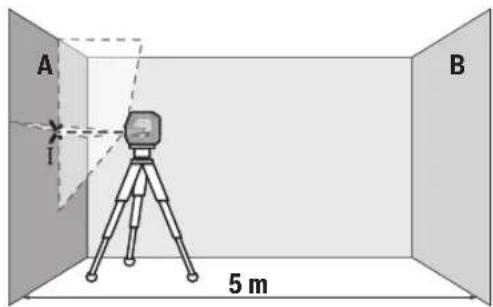

- Monteer het meetgereedschap dicht bij muur A op een statief of plaats het op een stevige, vlakke ondergrond. Schakel het meetgereedschap in en kies kruislijnmodus.

- Richt de laser op de nabijgelegen muur A en laat het meetgereedschap waterpassen. Markeer het midden van het punt waar de laserlijnen zich op de wand kruisen (punt I).

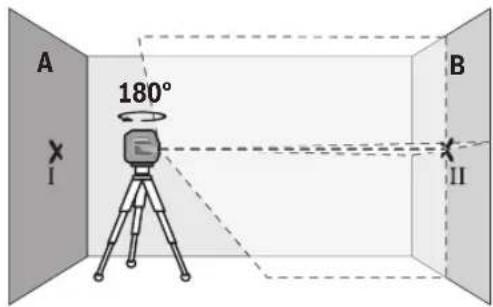

• Draai het meetgereedschap 180°, laat het zich nivelleren en markeer het kruispunt van de laserlijnen op de tegenoverliggende wand B (punt II).
• Plaats het meetgereedschap- zonder het te draaien - dicht bij wand B, inschakelen en laat het zich nivelleren.

- Het meetgereedschap zodanig in de hoogte uitlijnen (met het statief of eventueel door onderlegmateriaal), dat het kruispunt van de laserlijnen exact het eerder gemarkeerde punt II op wand B raakt.

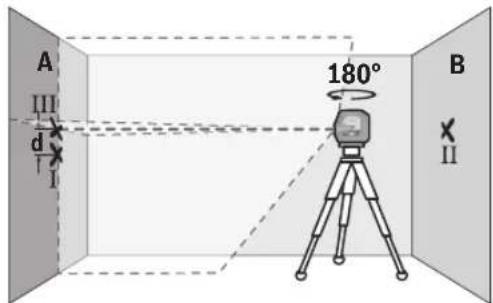

• Draai het meetgereedschap 180°, zonder de hoogte te wijzigen. Het zodanig op de wand A richten, dat de verticale laserlijn door het eerder gemarkeerde punt I loopt. Laat het meetapparaat zich nivelleren en markeer het kruispunt van de laserlijnen op de wand A (punt III).
• Het verschil d van de beide gemarkeerde punten I en III op de wand A geeft de werkelijke hoogteafwijking van het meetgereedschap.

Op het meettraject van 2 × 5 m = 10 m bedraagt de maximaal toegestane afwijking:

10 m × ±0,3 mm/m = ±3 mm. Het verschil d tussen de punten I en III mag dus maximaal 3 mm bedragen.

Nivelleernauwkeurigheid van de horizontale lijn controleren

Voor de controle heeft u een vrij vlak van ca. 5 × 5 m nodig.

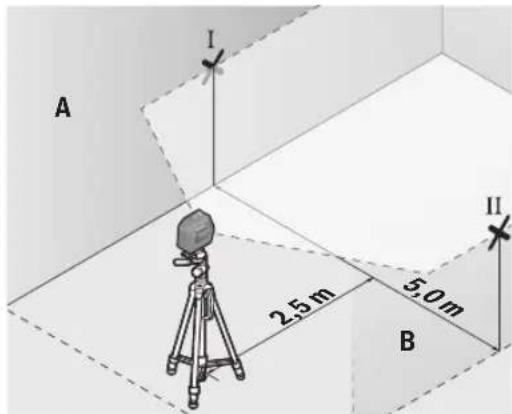

- Monteer het meetgereedschap in het midden tussen de muren A en B op een statief of zet het op een stevige, vlakke ondergrond. Schakel het meetgereedschap in en kies horizontale modus. Laat het meetgereedschap nivelleren.

- Markeer op een afstand van 2,5 m van het meetgereedschap op beide muren het midden van de laserlijn (punt I op muur A en punt II op muur B).

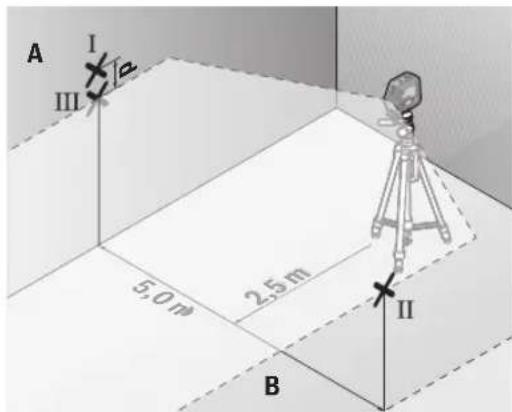

- Plaats het meetgereedschap 180° gedraaid op een afstand van 5 m en laat het nivelleren.

• Lijn het meetgereedschap in hoogte zodanig uit (met behulp van het statief of eventueel door onderlegmateriaal) dat het midden van de laserlijn precies het tevoren gemarkeerde punt II op muur B raakt.
• Markeer op muur A het midden van de laserlijn als punt III (verticaal boven of onder punt I).
• Het verschil d van de beide gemarkeerde punten I en III op de muur A levert de daadwerkelijke afwijking van het meetgereedschap van de horizontale lijn op.

Op het meettraject van 2 × 5 m = 10 m bedraagt de maximaal toegestane afwijking:

10 m × ±0,3 mm/m = ±3 mm. Het verschil d tussen de punten I en III mag dus maximaal 3 mm bedragen.

Nivelleernauwkeurigheid van de verticale lijn controleren

Voor de controle heeft u een deuropening nodig met (op een stabiele ondergrond) aan beide zijden van de deur minstens 2,5 meter ruimte.

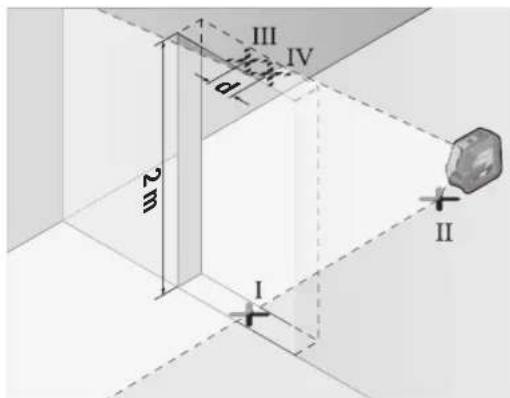

- Zet het meetgereedschap op 2,5 meter afstand van de deuropening op een stevige, vlakke ondergrond (niet op een statief). Schakel het meetgereedschap in en kies verticale modus. Richt de laserlijn op de deuropening en laat het meetgereedschap nivelleren.

- Markeer het midden van de verticale laserlijn op de vloer van de deuropening (punt I), op een afstand van 5 m aan de andere zijde van de deuropening (punt II), evenals bij de bovenrand van de deuropening (punt III).

• Draai het meetgereedschap 180° en plaats het aan de andere zijde van de deuropening, direct achter punt II. Laat het meetgereedschap zich nivelleren en de verticale laserlijn zodanig uitlijnen, dat het midden hiervan door de punten I en II loopt.
• Markeer het midden van de laserlijn op de bovenrand van de deuropening als punt IV.
• Het verschil d van de beide gemarkeerde punten III en IV geeft de werkelijke verticale afwijking van het meetgereedschap.
• Meet de hoogte van de deuropening.

De maximale toegestane afwijking berekent u als volgt: dubbele hoogte van de deuropening × 0,3 mm/m Voorbeeld: bij een hoogte van de deuropening van 2 m mag de maximale afwijking

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm bedragen. De punten III en IV mogen dus maximaal 1,2 mm uit elkaar liggen.

Aanwijzingen voor werkzaamheden

- Gebruik bij het markeren altijd alleen het midden van de laserlijn. De breedte van de laserlijn wijzigt met de afstand.

Werken met de houder LB 10 (zie afbeeldingen E-H)

Met behulp van de houder (10) kunt u het meetgereedschap aan verticale vlakken of magnetiseerbare materialen bevestigen. In combinatie met de plafondklem (14) kan het meetgereedschap ook in hoogte worden uitgelijnd.

Plaats het meetgereedschap met de 1/4"-statiefopname (5) op de 1/4"-schroef (11) van de houder en schroef het vast.

Bevestigingsmogelijkheden van de houder (10):

• met een gangbare bevestigingsschroef door het schroefgat (13) aan hout (zie afbeelding F),
• met de magneten (12) op magnetiseerbare materialen (zie afbeelding G),
• met de plafondklem (14) aan plafondplinten (zie afbeelding H).

Houd uw vingers weg van de achterzijde van het magnetische accessoire, wanneer u het accessoire op een oppervlak bevestigt. Door de sterke aantrekkingskracht van de magneten kunnen uw vingers bekneld raken.

Lijn de houder (10) grof uit, voordat u het meetgereedschap inschakelt.

Werkzaamheden met het laserrichtbord

Het laserrichtbord (20) verbetert de zichtbaarheid van de laserstraal onder ongunstige omstandigheden en over grotere afstanden.

Het reflecterende vlak van het laserrichtbord (20) verbetert de zichtbaarheid van de laserlijn, door het transparante vlak is de laserlijn ook aan de achterzijde van het laserrichtbord te zien.

Werken met het statief

Een statief biedt een stabiele, in hoogte instelbare meetondergrond. Plaats het meetgereedschap met de 1/4"-statief-opname (5) op de schroefdraad van het statief (15) of op een gangbaar fotostatief. Schroef het meetgereedschap met de vastzetschroef van het statief vast.

Stel het statief grof af voordat u het meetgereedschap in- schakelt.

Bevestigen met de universele houder (zie afbeelding K)

Met de universele houder (17) kunt u het meetgereedschap bijv. aan verticale vlakken of magnetische materialen bevestigen. De universele houder is eveneens geschikt als vloerstatief en vergemakkelijkt de hoogteafstelling van het meetgereedschap.

Houd uw vingers weg van de achterzijde van het magnetische accessoire, wanneer u het accessoire op een oppervlak bevestigt. Door de sterke aantrekkingskracht van de magneten kunnen uw vingers bekneld raken.

De universele houder (17) grof richten, vóór het inschakelen van het meetgereedschap.

Werken met de draaihouder

Met behulp van de draaihouder (18) kunt u het meetgereedschap 360° draaien. Daardoor kunnen de laserlijnen exact worden ingesteld zonder de positie van het meetgereedschap te veranderen.

U kunt de draaihouder (18) als vloerstatief gebruiken, het meetgereedschap daarmee aan verticale vlakken vastschroeven, het meetgereedschap met behulp van de magneten (12) aan metalen oppervlakken of in combinatie met de plafondklem (14) aan plafondplinten bevestigen.

Houd uw vingers weg van de achterzijde van het magnetische accessoire, wanneer u het accessoire op een oppervlak bevestigt. Door de sterke aantrekkingskracht van de magneten kunnen uw vingers bekneld raken.

Lijn de draaihouder (18) grof uit, voordat u het meetgereedschap inschakelt.

Laserbril

De laserbril filtert het omgevingslicht uit. Daardoor lijkt het licht van de laser voor het oog helderder.

- Gebruik de laserbril (accessoire) niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.

- Gebruik de laserbril (accessoire) niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.

50 | Dansk

Gebruiksvoorbeelden (zie afbeeldingen I-K)

Voorbeelden van toepassingsmogelijkheden van het meetgereedschap vindt u op de pagina's met afbeeldingen.

Onderhoud en service

Onderhoud en reiniging

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen.

Bewaar en transporteer het meetgereedschap alleen in het opbergetui (21).

Het meetgereedschap voor reparatie in de originele verpakking of het opbergetui (21) opsturen.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Meetgereedschappen, accessoires en verpakkingen dienen op een voor het milieu verantwoorde manier te worden gere- cycled.

Gooi meetgereedschappen en batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezig-

heid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Dansk

Tip de protectie IP64
