GLL 2-15 G Professional - Con trỏ laser BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Con trỏ laser (cân bằng đường thẳng)
Thương hiệu	Bosch
Mẫu	GLL 2-15 G Professional
Kích thước (không có giá đỡ)	126 × 63 × 115 mm
Kích thước (có giá đỡ LB 10)	145 × 63 × 134 mm
Trọng lượng (theo EPTA)	0,57 kg
Nguồn điện	4 pin 1,5 V LR6 (AA)
Tầm hoạt động	15 m
Độ chính xác cân bằng	±0,3 mm/m
Dải tự cân bằng	±4°
Thời gian cân bằng	< 4 s
Cấp laser	2
Loại laser	500–540 nm, < 10 mW
Chỉ số bảo vệ	IP64
Kết nối chân máy	1/4"
Nhiệt độ hoạt động	-10 °C đến +50 °C
Nhiệt độ bảo quản	-20 °C đến +70 °C
Chức năng chính	Đường ngang và dọc, tự cân bằng, chế độ nghiêng, tự động tắt sau 120 phút
Bảo trì và vệ sinh	Khăn mềm ẩm, không dùng dung môi
An toàn	Tia laser cấp 2, không nhìn trực tiếp
Phụ kiện tương thích	Giá đỡ LB 10, thanh kính thiên văn BT 350, giá đỡ đa năng BM 1, giá đỡ xoay RM 10, kính nhìn laser, bia laser, túi bảo vệ

Câu hỏi thường gặp - GLL 2-15 G Professional BOSCH

Cách bật thiết bị?

Đặt công tắc Bật/Tắt (4) ở vị trí On. Thiết bị sẽ chiếu các tia laser. Để tắt, đặt ở vị trí Off.

Phải làm gì nếu các đường laser nhấp nháy nhanh?

Nhấp nháy nhanh cho thấy thiết bị không cân bằng (độ nghiêng > 4°) hoặc đang ở chế độ nghiêng. Đặt thiết bị trên bề mặt nằm ngang ổn định để kích hoạt tự cân bằng.

Cách thay pin?

Nhấn vào khóa (6) để mở nắp ngăn pin (7). Lắp 4 pin 1,5 V LR6 (AA) theo đúng cực tính đã chỉ định. Luôn thay tất cả pin cùng lúc.

Tầm hoạt động tối đa là bao nhiêu?

Tầm hoạt động là 15 m. Có thể giảm trong điều kiện bất lợi như tiếp xúc trực tiếp với ánh nắng mặt trời.

Cách sử dụng giá đỡ LB 10?

Vặn thiết bị vào giá đỡ (10) qua kết nối 1/4". Giá đỡ có thể được gắn trên gỗ (vít), trên bề mặt từ tính (nam châm) hoặc trên mái hiên bằng kẹp trần (14). Điều chỉnh vị trí sơ bộ trước khi bật.

Đèn báo pin có ý nghĩa gì?

Đèn báo (2) cho biết mức sạc. Nhấp nháy liên tục = pin gần hết. Khi đó các đường laser nhấp nháy 5 giây mỗi 5 phút. Khi pin hết, thiết bị tắt sau lần nhấp nháy cuối cùng.

Cách kiểm tra độ chính xác của thiết bị?

Thực hiện các kiểm tra được mô tả trong hướng dẫn: kiểm tra độ chính xác chiều cao và cân bằng của các đường ngang và dọc. Ở khoảng cách 10 m, sai số cho phép là ±3 mm. Nếu vượt quá, hãy liên hệ dịch vụ sau bán hàng của Bosch.

Có thể sử dụng thiết bị ngoài trời không?

Có, thiết bị được thiết kế để sử dụng trong nhà và ngoài trời. Bảo vệ thiết bị khỏi ẩm ướt và không để tiếp xúc trực tiếp với ánh nắng mặt trời. Tầm hoạt động có thể giảm khi sử dụng ngoài trời.

Phải làm gì nếu thiết bị vượt quá 50 °C?

Thiết bị tự động tắt để bảo vệ diode laser. Sau khi nguội, có thể bật lại bình thường.

Cách bật hoặc tắt tự động tắt?

Để tắt, giữ phím Chế độ hoạt động (3) trong ít nhất 3 giây (các đường nhấp nháy). Để kích hoạt lại, tắt rồi bật lại thiết bị. Lưu ý: ở >45 °C, không thể tắt chức năng này.

HƯỚNG DẪN NGƯỜI DÙNG GLL 2-15 G Professional BOSCH

Tiếng Việt Trang 225

عربية 232

239 فارسی

(2) (3)

Phải đọc và chú ý mọi hướng dẫn để đảm bảo an toàn và không bị nguy hiểm khi làm việc với dụng cụ đo. Khi sử dụng dụng cụ đo không phù hợp với các hướng dẫn ở trên, các

thiết bị bảo vệ được tích hợp trong dụng cụ đo có thể bị suy giảm. Không bao giờ được làm cho các dấu hiệu cảnh báo trên dụng cụ đo không thể đọc được. HÃY BẢO QUẢN CẢN THÂN CÁC HƯỚNG DẢN NÀY VÀ ĐƯ A KÊM THEO KHI BẠN CHUYẾN GIAO DỤNG CỤ ĐO.

Thận trọng - nếu những thiết bị khác ngoài thiết bị hiệu chỉnh hoặc thiết bị điều khiển được nếu ở đây được sử dụng hoặc các phương pháp khác được tiến hành, có thể dẫn đến phơi nhiễm phóng xạ nguy hiểm.

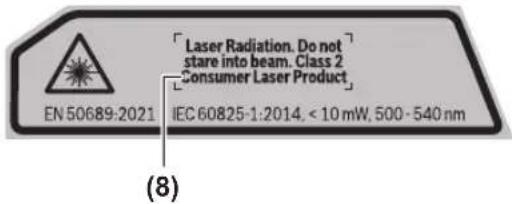

▶ Máy đo được dán nhân cảnh báo laser (được đánh dấu trong mô tả máy đo ở trang đô thị).
▶ Nếu văn bản của nhân cảnh báo laser không theo ngôn ngữ của bạn, hãy dán chống nhân dính được cung cấp kèm theo bằng ngôn ngữ của nước bạn lên trên trước khi sử dụng lân đầu tiên.

Không được hướng tia laze vào người hoặc động vật và không được nhìn vào tia laze trực tiếp hoặc phần xạ. Bởi vì bạn có thể chiếu lóa mắt người, gây tai nạn hoặc gây hỏng mắt.

▶ Nếu tia laze hướng vào mất, bạn phải nhám mất lại và ngay lập tức xoay đầu để tránh tia laze.
▶ Không thực hiện bất kỳ thay` đổi nào ở thiết bị laser.

Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính bảo vệ. Kính nhìn tia laser dùng để nhân biết tốt hơn tia laser; tuy nhiên kính không giúp bảo vệ mất khởi tia laser.
Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính mát hoặc trong giao thông đường bộ. Kính nhìn tia laser không chống UV hoàn toàn và giảm thiếu thụ cảm màu sắc.
▶ Chỉ để người có chuyên môn được đào tạo sửa dụng cụ đo và chỉ dùng các phụ tùng gốc để sửa chữa. Điều này đảm bảo cho sự an toàn của dụng cụ đo được giữ nguyên.
▶ Không để trẻ em sử dụng dụng cụ đo laser khi không có người lớn giám sát. Có thể vô tình làm lóa mắt người khác hoặc làm lóa mắt chính bản thân.
Không làm việc với dụng cụ đo trong môi trường dễ nổ, mà trông đó có chất lỏng, khí ga hoặc bụi dễ cháy. Các tia lửa có thể hình thành trong dụng cụ đo và có khả năng làm rác cháy hay ngún khói.

Không để phụ kiện từ tính ở gần mô cấy và các thiết bị y tế khác, ví dụ như máy trợ tìm hoặc bơm insulin.

Từ tính của phụ kiện có thể tạo ra một trường ảnh hưởng xấu đến chức năng của mô cấy hoặc các thiết bị y tế.

▶ Đế phụ kiện từ tính tránh xa các phương tiện nhớ từ tính và các thiết bị nhạy tử. Ảnh hưởng của từ tính của phụ kiện có thể gây ra mất dữ liệu không phục hồi được.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dụng cụ do được thiết kế để xác định và kiểm tra các vạch ngang và dọc.

Dụng cụ đo phù hợp để sử dụng trong vùng bên ngoài và bên trong.

Đây là sản phẩm laser dành cho người tiêu dùng tuân theo tiêu chuẩn EN 50689.

Các bộ phận được minh họa

Sự đánh số các biểu trung của sản phẩm là để tham khảo hình minh họa dụng cụ đo trên trang hình ảnh.

(1) Cửa chiếu lượng laze
(2) Hiến thị pin
(3) Nút chế độ vận hành Laser
(4) Nút bât/tắt
(5) Điểm nhận giá dỡ ba chân 1/4"

226 | Tiếng Việt

(6) Lấy cải nắp đây pin
(7) Nắp đây pin
(8) Nhân cảnh báo laze
(9) Mã seri sản xuất
(10) Giá dō (LB 10)
(11) Vít 1/4" của giá dō
(12) Nam châm
(13) Lỗ lắp vít của giá dỡ
(14) Giá treo trên trân (DK 10) ^a)
(15) Giá dỗ ba chân (BT 150) ^a)
(16) Cây chống (BT 350) ^a)
(17) Giá đa năng (BM 1) ^a)
(18) Giá xoay (RM 10) ^a)
(19) Kính nhìn laser ^a)
(20) Tấm cọc tiêu laser ^a)
(21) Túi bảo vệ ^a)

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy laser đường vạch	GLL 2-15 G
Mã số máy	3 601 K63 W..
Phạm vi làm việcA)	15 m
Cốt thủy chuẩn chính xác^B)C)	± 0,3 mm/m
Phạm vi tự lấy cốt	± 4^
Thời gian lấy cốt thủy chuẩn	< 4 s
Nhiệt độ hoạt động	-10^ +50^
Nhiệt độ lưu kho	-20^ +70^
Chiều cao ứng dụng tối đa qua chiều cao tham chiếu	2000 m
Độ ẩm không khí tương đối tối đa	90 %
Mức độ bẩn theoIEC 61010-1	2^D)
Cấp độ Laser	2
Loại Laser	500–540 nm, < 10 mW
C_6	10
Phân kỳ	50 × 10 mrad (Góc đầy)
Điểm nhận giá dỡ ba chân	1/4"
Bộ nguồn	4 × 1,5 V LR6 (AA)
Trọng lượng theoQui trình EPTA-Procedure 01:2014	0,57 kg

Máy laser đường vạch	GLL 2-15 G
Kích thước (Chiêu dài × rộng × cao)
– không có giá dỡ	126 × 63 × 115 mm
– có giá dỡ LB 10	145 × 63 × 134 mm
Mức độ bảo vệ	IP64

A) Phạm vi làm việc có thể được giảm thông qua các điều kiện môi trường không thuận lợi (ví dụ như tia mặt trời chiếu trực tiếp).
B) δ 20–25 °C
C) Điều kiện là các giá trị đã đặt từ bình thường đến các điều kiện xung quanh phù hợp (ví dụ không rung, không sương mù, không khói, không tia cực tìm trục tiếp). Sau khi có dao động nhiệt độ mạnh, có thể dẫn đến sai lệch độ chính xác.
D) Chỉ có chất bản không dẫn xuất hiện, nhưng đôi khi độ dẫn diện tạm thời gây ra do ngưng tụ.

Số xéri (9) đều được ghi trên nhân mác, để dễ dàng nhận dạng loại máy do.

Sự lắp vào

Lắp/thay pin

Khuyến nghị sử dụng các pin kiểm mangan để vận hành dụng cụ đo.

Đế mở nắp ngăn pin (7), bấm chốt (6) lên và tháo nắp pin ra. Lắp pin vào.

Xin hây lưu ý lắp tương ứng đúng cực pin như được thể hiện mặt trong ngăn chứa pin.

Hiền thị pin (2) luôn hiển thị trạng thái ắc quy hiện tại.

Nếu pin yếu, độ sáng của các tia laser bị giảm chậm.

Nếu pin gần cạn, hiến thị pin (2) nhập nháy liên tục. Tia laser nhập nháy 5 phút một lần trong 5 s.

Nếu pin cạn, các vạch laser và hiến thị pin còn nhập nháy một lân, trước khi dụng cụ đo được tất. Luôn luôn thay tất cả pin cùng một lân. Chí sử dụng pin cùng một hiệu và có cùng một diện dung.

Tháo ắc quy ra khởi dụng cụ đo nếu bạn không muốn sử dụng thiết bị trong thời gian dài. Pin có thể hư mòn sau thời gian bảo quản lâu trong dụng cụ đo và tự xả điện.

Vận Hành

Bắt Đầu Vận Hành

Bảo vệ dụng cụ đo tránh khởi ẩm ướt và không để bức xạ mặt trời chiếu trực tiếp vào.
Không cho dụng cụ đo tiếp xúc với nhiệt độ khác nghiệt hoặc dao động nhiệt độ. Không để nó trong chế độ tự động quá lâu. Hây cho điều chỉnh nhiệt độ cho dụng cụ đo khi dao động nhiệt độ lớn và luôn tiến hành kiểm tra độ chính xác trước khi làm việc tiếp (xem „Kiểm tra độ chính xác của dụng cụ đo“, Trang 227).

Trong trường hợp ở trạng thái nhiệt độ cực độ

hay nhiệt độ thay đổi thái quá, sự chính xác của dụng cụ đo có thể bị hư hỏng.

Tránh va chàm mạnh hoặc làm rơi dụng cụ đo. Sau khi có tác động mạnh từ bên ngoài lên dụng cụ đo, cân tiến hành kiểm tra độ chính xác trước khi tiếp tục (xem „Kiểm tra độ chính xác của dụng cụ đo“, Trang 227).
▶ Hây tát dụng cụ đo, khi bạn vận chuyển. Khi tát máy, bộ phận lấy cốt thủy chuẩn được khóa lại, bộ phận này có thể bị hư hỏng trong trường hợp bị di chuyển cực mạnh.

Bật Mở và Tất

Đế Bật dụng cụ đo, hãy gạt công tắc Tất/Mở (4) vào vị trí Ôn. Sau khi bật, dụng cụ đo lập tức phóng ra các tia laser từ mắt laser (1).

Không được chĩa lường laze vào con người hay động vật và không được tự chính bạn nhìn vào lường laze, ngay cả khi từ một khoảng cách lớn.
Đế tất máy đo hãy trượt nút bật/tất (4) ở vị trí Off. Khi tất, trạm con lắc được khóa.
Không cho phép dụng cụ đo đang bật một cách không kiểm soát và hãy tất dụng cụ đo sau khi sử dụng. Tia laser có thể chiếu vào những người khác.

Nếu vượt quá nhiệt độ cao nhất cho phép là 50 °C, dụng cụ sẽ tất để bảo vệ đi-ốt laser. Sau khi người trở lại, dụng cụ đo ở trang thái sẵn sàng hoạt động và ta có thể mở máy để hoạt động trở lại.

Tự động ngắt

Nếu trong khoảng 120 phút không có nút nào trên dụng cụ đo được bấm, dụng cụ đo sẽ tự động tất để bảo vệ pin.

Đế bật lại dụng cụ do sau khi máy tự động tất, bạn có thể trước tiên gạt công tắc Tất/Mồ (4) vào vị trí „Off“, sau đó bật lại dụng cụ do hoặc bấm nút kiểu vận hành laser (3).

Đế tất chế độ tự động ngắt, ban hãy giữ phím kiểu vận hành laser (3) (khi đang bất dụng cụ đo) trong ít nhất 3 giây. Nếu tự động tất khử kích hoạt, tia laser sẽ nhập nháy nhanh để xác nhận.

Lưu ý: Nếu nhiệt độ vận hành vượt quá 45 °C, sẽ không thể vô hiệu hóa chế độ tự động ngắt được nữa.

Đế kích hoạt chức năng tất tự động, tất dụng cụ đo và sau đó mở lên lại.

Chế độ hoạt động

Dụng cụ đo có một vài chức năng hoạt động mà ban có thể chuyển đổi qua lai bất cứ khi nào:

– Vận hành theo hướng chéo (xem Hình A): tạo ra một vạch laser dọc và ngang,
- Vận hành theo hướng ngang (xem Hình B): tạo ra một vạch laser ngang,
- Vận hành theo hướng dọc (xem Hình C): tạo ra một vạch laser dọc.

Đế chuyển chế độ vận hành, hãy ấn nút kiểu vận hành laser (3) liên tục, cho đến khi các tia laser được tạo trong chế độ vận hành mong muốn.

Có thể thực hiện tất cả chế độ vận hành với Chế độ tự động cân bằng và với chức năng nghiêng.

Lấy Cốt Thủy Chuẩn Tự Động

Dùng cụ đo luôn theo dõi vị trí trong khi vận hành. Khi lắp đặt trong phạm vi tự cân bằng ±4°, dụng cụ sẽ hoạt động với chế độ tự động cân bằng. Dùng cụ tự động chuyển sang chức năng nghiêng khi nằm ngoài phạm vi tự cân bằng.

Vận hành với chức năng lấy cốt thủy chuẩn tự động (xem hình A–C)

Bạn hãy đặt máy do lên một mặt nên cố định, nằm ngang hoặc cố định máy trên giá dỡ (10) hoặc giá dỡ ba chân (15).

Chế độ tự động cân bằng sẽ tự động điều chỉnh bằng phẳng trong phạm vi tự cân bằng từ ±4°.

Ngay sau khi các tia laser sáng liên tục, dụng cụ đo đã được cân bằng xong.

Nếu không thể tự động lấy cốt thủy chuẩn, ví dụ vì bề mặt đặt dụng cụ do bị đốc hơn 4° so với bề mặt bằng phẳng, các vạch laser trước tiên sẽ nháy nhanh trong 2 s, sau đó nháy nhanh cứ 5 s một lân. Dụng cụ đo ở chức năng nghiêng.

Đế thực hiện các công việc khác trong chế độ tự động cân bằng, bạn hãy đặt máy đo nằm ngang và chờ tự cân bằng. Ngay khi máy đo nằm trong phạm vi tự cân bằng ±4°, các tia laser phát sáng ổn định và âm tín hiệu được tất.

Khi có rung động hoặc thay đổi vị trí trong lúc vận hành, dụng cụ do sẽ tự động cân bằng trở lại. Để tránh lỗi do sự di chuyển dụng cụ do, hãy kiểm tra vị trí của luông laser, đổi chiếu với điểm xuất phát chuẩn trong khi lấy lại cốt thủy chuẩn lân nữa.

Hoạt động với chức năng nghiêng (xem Hình D)

Bạn hãy đặt dụng cụ đo lên một mặt nên nghiêng. Khi hoạt động với chức năng nghiêng, các vach laser trước tiên sẽ nháy nhanh trong 2 s, sau đó nháy nhanh cứ 5 s một lần.

Trong chức năng nghiêng, các vạch laser không còn được cân bằng và không còn hoạt động theo chiếu thẳng đúng đối xứng nhau nữa.

Kiểm tra độ chính xác của dụng cụ đo

Những Ảnh Huống Đến độ Chính xác

Nhiệt độ chung quanh có ảnh hưởng lớn nhất. Đặc biệt là sự sai biệt của nhiệt độ xáy ra từ mặt đất hướng lên có thể làm lệch hướng lường laze.

Đế giảm thiếu ảnh hưởng nhiệt do nhiệt bốc lên từ sàn nhà, bạn nên sử dụng dụng cụ do trên giá ba chân. Nếu có thể, cũng nên đặt dụng cụ do vào chính giữa khu vực làm việc.

Bên cạnh các tác động ngoài, các tác động ảnh hưởng trực tiếp tới thiết bị (như' roi hoặc va đập

228 | Tiếng Việt

mạnh) có thể gây ra các sai lệch. Do đó, hãy kiểm tra mức độ chính xác trước khi bắt dấu công việc. Trước tiên bạn hãy kiểm tra tương ứng chiều cao cũng như độ chính xác cân bằng của vạch laze nằm ngang, sau đó là của vạch nằm doc.

Nếu giả như dụng cụ đo chêch hướng vượt mức tối đa tại một trong những lân kiểm tra, xin vui lòng mang đến trạm phục vụ hàng đã bán của Bosch để được sửa chữa.

Kiểm tra chiều cao chính xác của vạch nằm ngang

Đế kiểm tra, bạn cần một đoạn do thoáng dài 5 m trên mắt nên vững chắc giữa tưởng A và B.

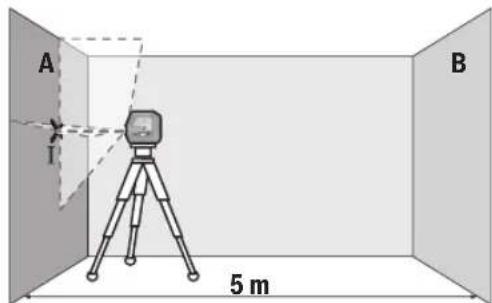

- Lắp đặt máy trên Giá dỡ ba chân cạnh bức tưởng A, hoặc đặt trên một nên đất bằng phẳng, chắc chắn. Bật dụng cụ đo và chọn chế độ chữ thập.

- Hướng thẳng luống laze vào tưởng A gân bên và để dụng cụ đo chiếu vào. Đánh dấu điểm giữa của điểm giao nhau của các tia laser trên bức tưởng (diểm 1).

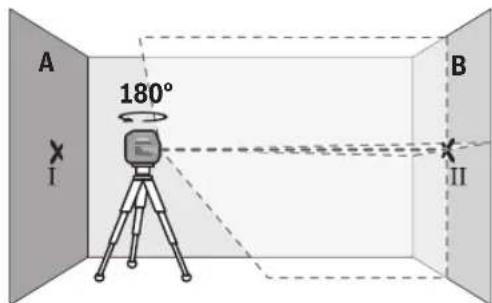

- Hãy xoay dụng cụ đo 180°, để dụng cụ đo cân bằng và đánh dấu điểm giao nhau của tia laser ở tưởng đối diện B (điểm II).

- Hãy đặt dụng cụ đo - mà không xoay - gân tường B, hãy bật và để dụng cụ cân bằng.

- Hây căn chính dụng cụ đo ở mức độ cao (nhờ giá dỡ ba chân hoặc bằng cách đặt xuống dưới nếu cân) sao cho điểm giao nhau của tia laser gặp điểm đã đánh dấu trước đo 11 trên tường B.

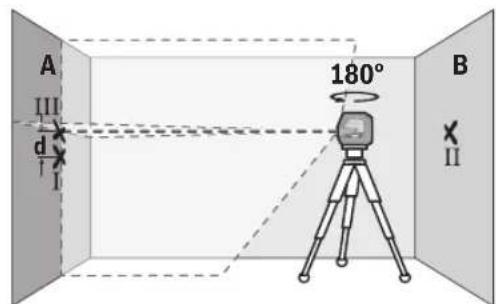

- Xoay dụng cụ đo 180° mà không thay đổi chiếu cao. Hãy hướng nó lên tưởng A sao cho tia laser docj chạy qua điểm đã đánh dấu I. Hãy để dụng cụ đo cân bằng và đánh dấu điểm giao nhau của tia laser trên tưởng A (điểm III).

- Sự chênh lệch d của cả hai điểm đã đánh dấu I và ill trên tưởng A dẫn đến lệch chiều cao thực tế của dung cụ đo.

Trên đoạn đường do 2 × 5 m = 10 m, biên độ chênh lệch cho phép tối đa là:

10 m × ±0,3 mm/m = ±3 mm. Do đó, chênh lệch d giữa điểm I và lIII được phép cao nhất là 3 mm.

Kiểm tra cốt thủy chuẩn chính xác của vạch nằm ngang

Đế kiểm tra, bạn cần một mặt phẳng thoáng khoáng 5 × 5 m.

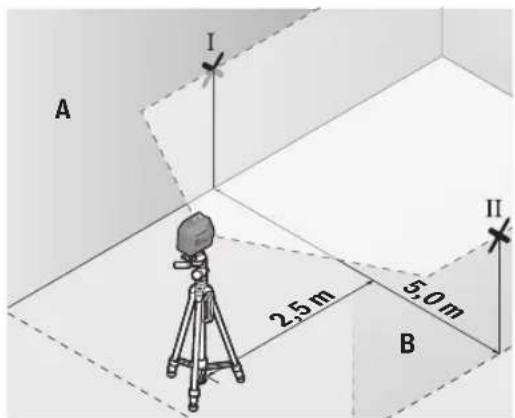

- Hây lắp dụng cụ đo ở điểm giữa hai bức tường A và B trên Giá dỡ ba chân hoặc để nó trên nền bằng phẳng, vững chắc. Bật dụng cụ do và chọn chế độ vận hành ngang. Hây để máy cân bằng.

– Hây đánh dấu tâm điểm của vạch laze cách xa dụng cụ đo 2,5 m ở cả hai thành (điểm I trên thành A và điểm II trên thành B).

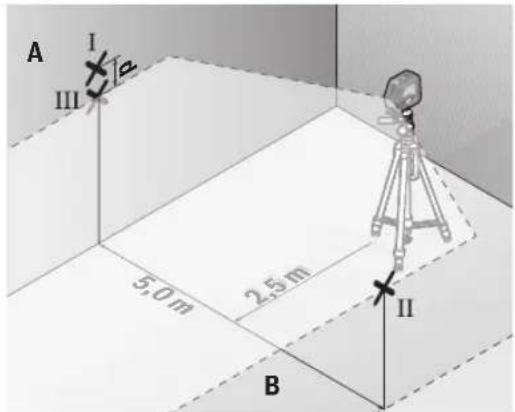

• Đặt dụng cụ đo xoay 180° cách xa 5 m và để nó tự cân bằng.
• Căn chính chiếu cao của dụng cụ (nhờ giá dỗ ba chân hoặc đặt nằm) sao cho tâm điểm của vach laze chạm đúng vào điểm II đã được đánh dấu sẵn trên thành B.
• Hãy đánh dấu tâm điểm của vạch laze làm điểm III (thắng đúng trên hoặc dưới điểm I) trên thành A.
• Chênh lệch d của cả hai điểm I và III đã được đánh dấu trên thành A chính là độ lệch thực tế của dụng cụ đo ở phương ngang.

Trên đoạn đường đo 2 × 5 m = 10 m, biên độ chênh lệch cho phép tối đa là:

10 m × ±0,3 mm/m = ±3 mm. Do đó, chênh lệch d giữa điểm I và lIII được phép cao nhất là 3 mm.

Kiểm tra cốt thủy chuẩn chính xác của mục thăng đúng

Đối với kiểm tra loại này, khung cửa trống cần mỗi bên cửa rộng ít nhất là 2,5 m (trên một bề mặt ổn định).

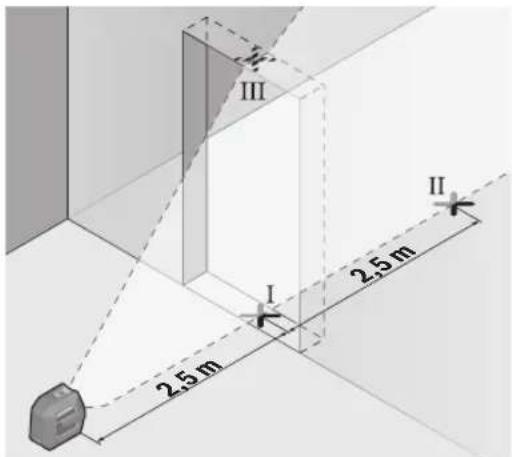

– Dụng máy cách của mỏ 2,5 m trên nền bằng phẳng, vững chắc (không dụng trên giá ba chân). Bật dụng cụ đo và chọn chế độ vận hành

đọc. Hướng các tia laser vào cửa mồ và hãy để dụng cụ đo tự cân bằng.

– Hãy đánh dấu điểm giữa của tia laser dọc trên sàn của khung cửa trống (diểm I), ở khoảng cách 5 m ở phía còn lại của khung cửa trống (diểm II) cũng như ở mép trên của khung cửa trống (diểm III).

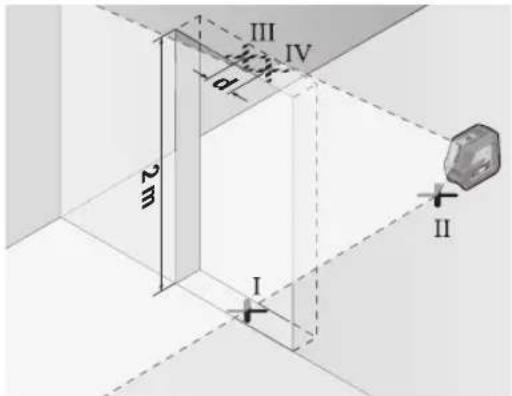

• Hãy xoay dụng cụ do 180° và đặt nó trên phía còn lại của khung của trống ngay sau điểm II. Hãy để dụng cụ đo cân bằng và hướng tia laser dọc sao cho điểm giữa của nó chạy qua điểm I và II.
  – Hãy đánh dấu điểm giữa của tia laser trên mép của khung của trống làm điểm IV.
• Sự chênh lệch d của cả hai điểm đã đánh dấu III và IV dẫn đến độ lệch thực tế của dụng cụ do so với phương thẳng đúng.
  – Đo chiếu cao của khung của trống. Hãy tính độ lệch cho phép tối đa như sau: hai lân chiếu cao của của mỏ × 0,3 mm/m Ví dụ: Khi chiếu cao của của mỏ là 2 m, độ chênh lêch tối đa là
  2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Các điểm III và IV được phép cách nhau nhiều nhất là 1,2 mm.

Hướng Dẫn Sử Dụng

▶ Chỉ sử dụng điểm giữa của tia laser để đánh dấu. Chiều rộng của tia laser thay đổi cùng với khoảng cách.

Vận hành với giá dỗ LB 10 (xem Hình E-H)

Với giá dỡ (10) bạn có thể cố định dụng cụ đo trên bề mặt thẳng đúng hoặc trên các vật liệu tử hóa. Dụng cụ đo cũng có thể được căn chính theo chiếu cao khi kết hợp với Giá treo trên trấn (14).

Hãy đặt dụng cụ đo với điểm nhận giá đỡ ba chân 1/4" (5) lên vít 1/4" (11) của giá đỡ và vận chất.

Các khả năng cố định của giá đỡ (10):

• bằng cách bắt vít cố định thông thường qua lỗ lắp vít (13) trên gỗ (xem Hình F),
• bằng nam châm (12) trên các vật liệu từ (xem Hình G),
• bằng giá treo trên trân (14) tại các dài che phủ (xem Hình H).
  Hãy giữ ngón tay cách xa mặt sau của phụ kiện tử, nếu bạn gắn phụ kiện trên bề mặt. Do lực kéo mạnh của nam châm ngón tay của bạn có thể bị kẹt.

Điều chỉnh phân gắn giá dỡ (10) phỏng chủng trước khi cho dụng cụ đo hoạt động.

Sử dụng cùng với tắm cọc tiêu laze

Bảng đích laze (20) cải thiện độ rõ của tia laser ở những điều kiện không phù hợp và ở khoảng cách lớn.

Bế mặt phần chiếu của bằng đích laser (20) cải thiên độ rõ của tia laser, thông qua bề mặt trong suốt, tia laser của mặt sau bằng đích laser cũng có thể được phát hiện.

Làm việc với giá đỡ ba chân

Giá dō ba chân cung cấp khá năng đo ổn định và linh hoạt. Đặt dụng cụ đo có ngàm lắp giá ba chân cō 1/4" (5) lên ren của giá dō ba chân (15) hoặc của một giá dō máy ảnh thông thường. Siết chất dụng cụ đo bằng vít định vị của giá dō ba chân.

Điều chỉnh sơ giá đỡ trước khi cho dụng cụ đo hoạt động.

Cố định với giá đồ đa năng (xem Hình K)

Nhò thiết bị giữ thông dụng (17) ban có thể gắn dụng cụ do, ví dụ trên bề mặt thẳng đúng hoặc các vật liệu từ hóa được. Bệ dỡ phổ thông cũng có thể sử dụng thích hợp như giá dỡ đặt trên mặt đất và làm cho việc điều chỉnh độ cao của dụng cụ do được dễ dàng hơn.

Hãy giữ ngón tay cách xa mặt sau của phụ kiện tử, nếu bạn gắn phụ kiện trên bề mặt. Do lực kéo mạnh của nam châm ngón tay của bạn có thể bị kẹt.

Điều chỉnh sơ thiết bị giữ thông dụng (17) trước khi cho dụng cụ đo hoạt động.

Làm việc với giá đồ xoay

Với giá xoay (18) bạn có thể xoay dụng cụ đo 360°. Nhờ đó, các tia Laser sẽ được thiết lập chính xác, mà không cần thay đổi vị trí của dụng cụ đo.

Ban có thể sử dụng giá xoay (18) làm giá ba chân, bắt vít dụng cụ đo trên các bề mặt thẳng đúng, cố định dụng cụ đo bằng nam châm (12) trên các bề mặt bằng kim loại hoặc kết hợp với giá treo trên trấn (14) để gắn dụng cụ đo trên các dài che phủ.

Hãy giữ ngón tay cách xa mặt sau của phụ kiện từ, nếu bạn gắn phụ kiện trên bề mặt. Do lực kéo mạnh của nam châm ngón tay của bạn có thể bi ket.

Điều chỉnh giá xoay (18) phỏng chủng trước khi cho dụng cụ đo hoạt động.

Kính nhìn tia laser

Kính nhìn laser sẽ lọc nguồn ánh sáng xung quanh. Do đó ánh sáng của laser sẽ sáng hơn đối với mắt.

▶ Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính bảo vệ. Kính nhìn tia laser dùng để nhận biết tốt hơn tia laser; tuy nhiên kính không giúp bảo vệ mất khởi tia laser.

▶ Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính mát hoặc trong giao thông đường bộ. Kính nhìn tia laser không chống UV hoàn toàn và giảm thiểu thụ cảm màu sắc.

Công việc theo Thí dụ (Xem Hình ảnh I-K)

Các ứng dụng mẫu cho dụng cụ đo có thể tra cứu trên các trang hình ảnh.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Luôn luôn giữ cho dụng cụ đo thật sạch sẽ.

Không được những dụng cụ đo vào trong nước hay các chất lỏng khác.

Lau sạch bụi bản bằng một mảnh vải mềm và ẩm. Không được sử dụng chất tẩy rửa.

Thuồng xuyên lau sạch bề mặt các cửa chiếu laze một cách kỹ lưỡng, và lưu ý đến các tưa vải hay sợi chỉ.

Chỉ bảo quản và vận chuyển dụng cụ đo trong túi bảo vệ (21).

Trong trường hợp cần sửa chữa, hãy gửi dụng cụ đo trong túi bảo vệ (21).

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Viêt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tăng 14, Ngôi Nhà Đức, 33 Lê Duân

Phường Bến Nghé, Quận 1, Thành Phổ Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tai:

Dụng cụ đo, phụ kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không vút dụng cụ đo và pin cùng trong rác thải của gia đình!

232|عربي
