Phải đọc và chú ý mọi hướng dẫn để đảm bảo an toàn và không bị nguy hiểm khi làm việc với dụng cụ đo. Khi sử dụng dụng cụ đo không phù hợp với các hướng dẫn ở trên, các

thiết bị bảo vệ được tích hợp trong dụng cụ đo có thể bị suy giảm. Không bao giờ được làm cho các dấu hiệu cảnh báo trên dụng cụ đo không thể đọc được. HÃY BẢO QUẢN CẢN THÂN CÁC HƯỚNG DẢN NÀY VÀ ĐƯ A KÊM THEO KHI BẠN CHUYẾN GIAO DỤNG CỤ ĐO.

Thân trọng - nếu những thiết bị khác ngoài thiết bị hiệu chỉnh hoặc thiết bị điều khiển được nếu ở đây được sử dụng hoặc các phương pháp khác được tiến hành, có thể dẫn đến phơi nhiễm phóng xạ nguy hiểm.
▶ Máy đo được dán nhân cảnh báo laser (được đánh dấu trong mô tả máy đo ở trang đô thị).
▶ Nếu văn bản của nhân cảnh báo laser không theo ngôn ngữ của bạn, hãy dán chống nhân dính được cung cấp kèm theo bằng ngôn ngữ của nước bạn lên trên trước khi sử dụng lân đầu tiên.

Không được hướng tia laze vào người hoặc động vật và không được nhìn vào tia laze trực tiếp hoặc phần xạ. Bồi vì bạn có thể chiếu lóa mắt người, gây tai nạn hoặc gây hỏng mất.

▶ Nếu tia laze hướng vào mắt, bạn phải nhằm mắt lại và ngay lập tức xoay dấu để tránh tia laze.
▶ Không thực hiện bất kỳ thay` đối nào ở thiết bị laser.
Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính bảo vệ. Kính nhìn tia laser dùng để nhận biết tốt hơn tia laser; tuy nhiên kính không giúp bảo vệ mất khởi tia laser.
Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính mát hoặc trong giao thông đường bộ. Kính nhìn tia laser không chống UV hoàn toàn và giảm thiếu thụ cảm màu sắc.
▶ Chỉ để người có chuyên môn được đào tạo sửa dụng cụ đo và chỉ dùng các phụ tùng gốc để sửa chữa. Điều này đảm bảo cho sự an toàn của dụng cụ đo được giữ nguyên.
Không để trẻ em sử dụng dụng cụ đo laser khi không có người lớn giám sát. Có thể vô tình làm lóa mắt người khác hoặc làm lóa mắt chính bản thân.
Không làm việc với dụng cụ đo trong môi trường dễ nổ, mà trông đó có chất lỏng, khí ga hoặc bụi dễ cháy. Các tia lửa có thể hình thành trong dụng cụ đo và có khả năng làm rác cháy hay ngún khói.

Không để dụng cụ đo và phụ kiện từ tính ở gắn mô cấy và các thiết bị y tế khác, ví dụ như máy trợ tim hoặc bơm insulin. Từ tính của dụng cụ đo và phụ kiện có thể tạo ra một trường ảnh hưởng xấu đến chức năng của mô cấy và các thiết bị y tế.

Đế dụng cụ đo và phụ kiện từ tính tránh xa các phương tiện nhớ từ tính và các thiết bị nhạy tử. Ảnh hưởng của từ tính từ dụng cụ đo và phụ kiện có thể gây mất dữ liệu không phục hồi được.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dụng cụ đo được thiết kế để xác định và kiểm tra các đường ngang và dọc cũng như các điểm vuông góc.

Dùng cụ đo phù hợp để sử dụng trong vùng bên ngoài và bên trong.

280 | Tiếng Việt

Các bộ phận được minh họa

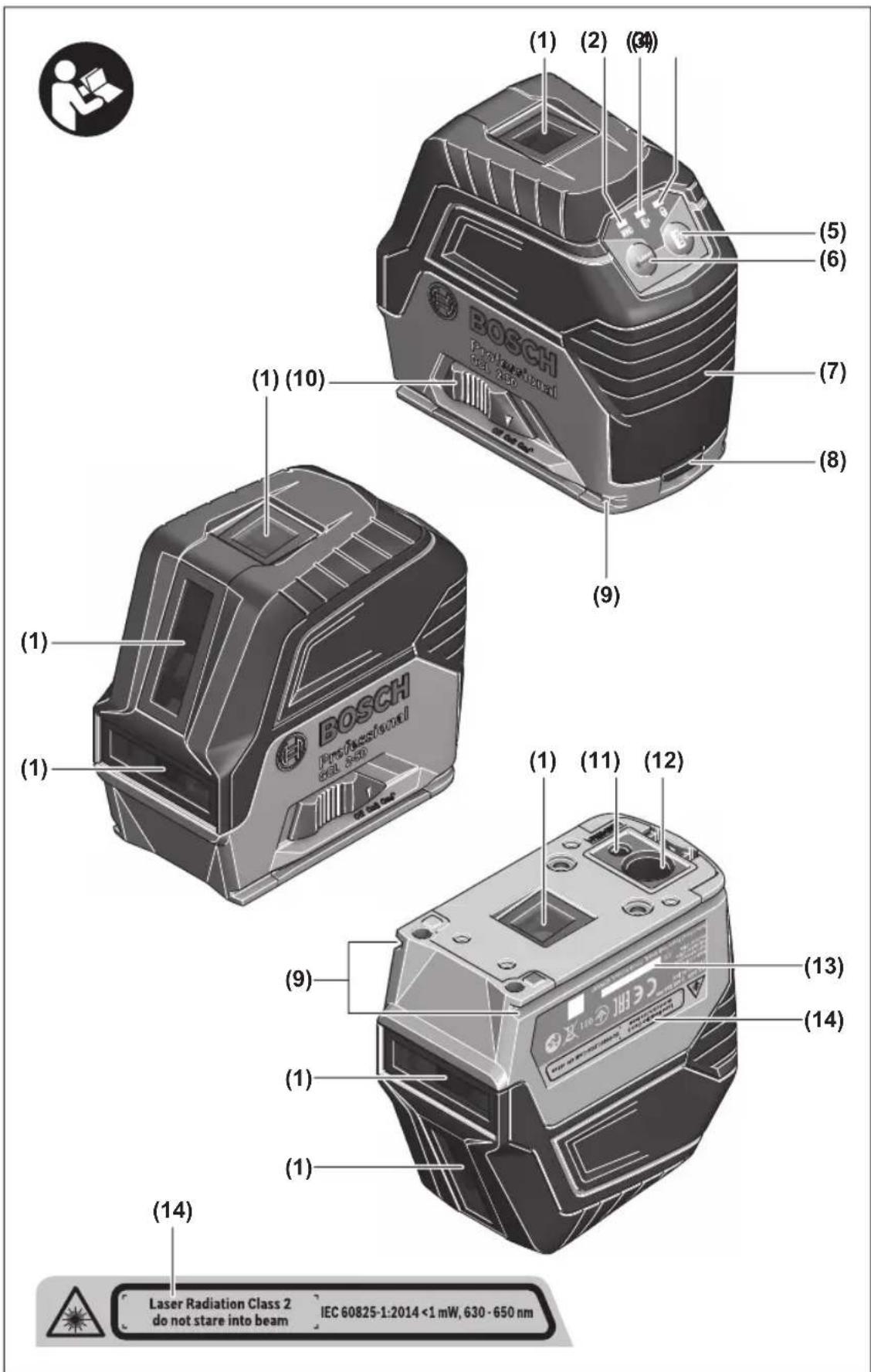

Sự đánh số các biểu trung của sản phẩm là để tham khảo hình minh họa dụng cụ do trên trang hình ảnh.

(1) Cửa chiếu lượng laze
(2) Đèn báo dung lượng pin thấp
(3) Hiến thị Chế độ bộ thu
(4) Hiển thị cơ cấu khóa con lắc
(5) Nút Chế độ bộ thu
(6) Nút chế độ vận hành Laser
(7) Nắp đây pin
(8) Lây cài nắp đây pin
(9) Huống dẫn

(10) Công tắc Tất/Mỏ

(11) Điểm nhận giá đồ ba chân 1/4"

(12) Điểm nhận giá dỡ ba chân 5/8"

(13) Mã seri sân xuất

(14) Nhân cảnh báo laser

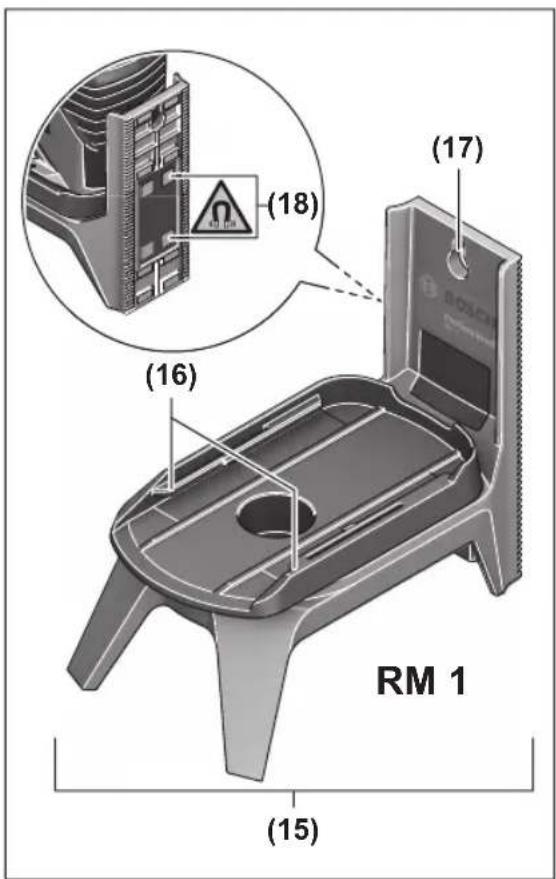

(15) Giá xoay (RM 1)

(16) Thanh huống dẫn

(17) Lỗ định vị theo chiếu dọc

(18) Nam châm

(19) Kep nắp ^a)

(20) Giá đa năng (BM 1) ^a)

(21) Bảng đích tia laser ^a)

(22) Kính nhìn tia laser ^a)

(23) Bộ thu laser ^a)

(24) Giá dō ba chân (BT 150) ^a)

(25) Cây chống (BT 350) ^a)

(26) Hôp ^a)

(27) Tăm lót ^a)

(28) Túi bảo vê ^a)

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy ròi tièu diế m và duòng chieu laser	GCL 2-50
Mā sǒ may	3 601 K66 F00
Pham vi lám viecA)
– Tiéu chuǎn tia laser	15 m
– Tia laser cùng vói thiét bi khác tia	5-50 m
– Diém laser	10 m
Côt thú chuǎn chính xácBjC)
– Tia laser	± 0,3 mm/m

Máy ròi tièu dièm và duòng chéu laser	GCL 2-50
– Dièm laser	±0,7 mm/m
Pham vi tu can bang	±4°
Thói gian lǎy cǒt thuy chuàn tièu bièu	< 4 s
Nhiêt do hoat dōng	-10°C ... +50°C
Nhiêt do luu kho	-20°C ... +70°C
Chiéu cao ung dung tõi da qua chéu cao tham chéu	2000 m
Dô am khòng khí tuong doi tõi da.	90 %
Múc do bǎn theo IEC 61010-1	2D)
Cáp do laser	2
Loai laser	630-650 nm, < 1 mW
C6	1
Phân ký
– Tia laser	0,5 mrad (Góc dāy)
– Dièm laser	0,8 mrad (Góc dāy)
Tân so xung
– Vân hàn khòng ché do bó thu	6 kHz
– Vân hàn trong ché do bó thu	10 kHz
Diém nhan gia do ba chan	1/4"; 5/8"
Bô ngún	3 × 1,5 V LR6 (AA)
Thói gian vân hàn o ché do vân hanhB)
– Ché do vân hàn dièm và ché do chǔ tháp	6 h
– Ché do chǔ tháp	8 h
– Ché do vân hàn thang	16 h
– Ché do vân hàn dièm	22 h
Trong luǒng theo Qui trinh EPTA-Procedure 01:2014	0,49 kg
Kích thuc (chiéu dai x rong x cao)
– khòng có giá xoay	112 × 55 × 106 mm
– có giá xoay	132 × 81 × 163 mm
Máy rôi tiêu diế m và dùong chieu laser	GCL 2-50

Mức độ bảo vệ

IP 54 (được bảo vệ chống bụi và tia nước)

A) Phạm vi làm việc có thể được giám thông qua các điều kiện môi trường không thuận lợi (ví dụ như tia mặt trời chiếu trực tiếp).

B) 20–25 °C

C) Điều kiện là các giá trị đã đặt từ bình thường đến các điều kiện xung quanh phù hợp (ví dụ không rung, không sương mù, không khởi, không tia cực tìm trục tiếp). Sau khi có dao động nhiệt độ mạnh, có thể dẫn đến sai lệch độ chính xác.

D) Chi có chất bấn không dẫn xuất hiện, nhưng đôi khi độ dẫn diện tạm thời gây ra do ngưng tụ.

Số xéri (13) đều được ghi trên nhân mác, để để dàng nhận dạng loại máy do.

Sụ lắp vào

Lắp/thay pin

Khuyến nghị sử dụng các pin kiểm mangan để vận hành dụng cụ đo.

Đế mở nắp dậy pin (7) bạn hãy nhân lên khóa (8) và mở nắp dậy pin ra. Lắp pin vào.

Xin hāy lưu ý lắp tương ứng đúng cực pin như được thể hiện mặt trong ngăn chứa pin.

Nếu pin yếu thì đèn báo pin sẽ nhập nháy (2) màu xanh lực. Ngoài ra, các tia laser sẽ nhập nháy 10 phút một lần trong khoảng 5 giây. Dụng cụ đo vẫn còn vận hành được khoảng 1 giờ sau lần nhập nháy dấu tiên. Nếu pin cạn, các tia laser vẫn nhập nháy một lần ngay trước khi tự động tất.

Luôn luôn thay tất cả pin cùng một lần. Chỉ sử dụng pin cùng một hiệu và có cùng một diện dung.

Tháo ác quy ra khởi dụng cụ đo nếu bạn không muốn sử dụng thiết bị trong thời gian dài. Pin có thể hư mòn sau thời gian bảo quản lâu trong dụng cụ đo và tự xả điện.

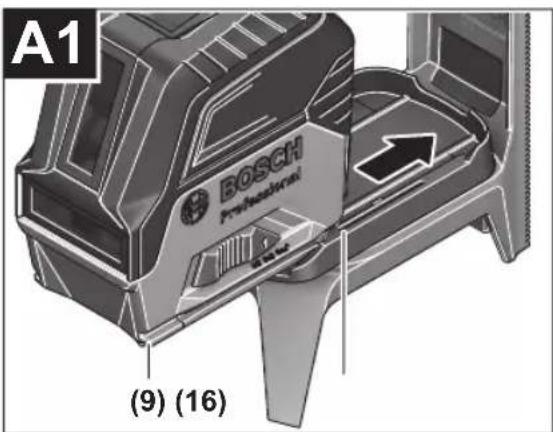

Làm việc với giá xoay RM 1 (xem Hình A1–A3)

Với giá xoay (15) bạn có thể xoay dụng cụ do 360° quanh một điểm chuẩn trung tâm thấy rõ. Nhỏ đó, các tia Laser sẽ được thiết lập, mà không cần thay đổi vị trí của dụng cụ do.

Hãy đặt dung cụ đo với rãnh dẫn hướng (9) vào thanh dẫn hướng (16) của giá xoay (15) và dầy dung cụ đo đến khi nó dùng trên để.

Đế tách rời ra, hãy kéo dụng cụ đo theo hướng ngược lại của giá xoay.

Các khả năng định vị của giá xoay:

- đúng trên một bề mặt phẳng,

– được bắt vít lên một mặt phẳng thẳng đúng,

- nổi với giá treo trên trân (19) tại các dài che phủ bằng kim loại,

- dính bằng nam châm (18) trên các bề mặt kim loại.

Vận Hành

Bắt Đầu Vận Hành

Bảo vệ dụng cụ đo tránh khởi ẩm ướt và không để bức xạ mặt trời chiếu trực tiếp vào.

Không cho dụng cụ đo tiếp xúc với nhiệt độ khác nghiệt hoặc dao động nhiệt độ. Không để nó trong chế độ tự động quá lâu. Hây cho điều chỉnh nhiệt độ cho dụng cụ đo khi dao động nhiệt độ lớn và luôn tiến hành kiểm tra độ chính xác trước khi làm việc tiếp (xem „Kiểm tra độ chính xác của dụng cụ đo“, Trang 283).

Trong trường hợp ở trạng thái nhiệt độ cực độ hay nhiệt độ thay đổi thái quá, sự chính xác của dụng cụ đo có thể bị hư hỏng.

Tránh va chàm mạnh hoặc làm rơi dụng cụ đo. Sau khi có tác động mạnh từ bên ngoài lên dụng cụ đo, cần tiến hành kiểm tra độ chính xác trước khi tiếp tục (xem „Kiểm tra độ chính xác của dụng cụ đo“, Trang 283).

Hãy tất dụng cụ đo, khi bạn vận chuyển. Khi tất máy, bộ phận lấy cốt thủy chuẩn được khóa lại, bộ phận này có thể bị hư hỏng trong trường hợp bị di chuyển cực mạnh.

Bât Mồ và Tất

Đế bạt dụng cụ đo, hãy trượt nút bạt/tát (10) vào vị trí On (đế vận hành với cơ cấu khóa con lắc)

hoặc vào vị trí Đơn (để vận hành với chức năng lấy cốt thủy chuẩn tự động). Sau khi bật, dụng cụ đo lập tức phóng ra các tia laser từ mắt laser (1).

Không được chĩa lường laze vào con người hay động vật và không được tự chính bạn nhìn vào lường laze, ngay cả khi từ một khoảng cách lớn.

Đế tát máy đo hãy trượt nút bạt/tát (10) ở vị trí Off. Khi tát, trạm con lắc được khóa.

▶ Không cho phép dụng cụ đo đang bất một cách không kiểm soát và hãy tất dụng cụ đo sau khi sử dụng. Tia Laser có thể chiếu vào những người khác.

Nếu vượt quá nhiệt độ cao nhất cho phép là 50 °C, dụng cụ sẽ tất để bảo vệ di-ốt laser. Sau khi người trở lại, dụng cụ đo ở trạng thái sản sàng hoạt động và ta có thể mở máy để hoạt động trở lại.

Tự động ngắt

Nếu trong khoảng 120 phút không có nút nào trên dụng cụ đo được bấm, dụng cụ đo sẽ tự động tất để bảo vệ pin.

Đế bật lại dụng cụ do sau khi ngắt tự động, bạn có thể đầy nút bật/tắt (10) vào vị trí "Off" và bật lại dụng cụ do, hoặc nhân nút kiểu vận hành laser (6) hoặc nút chế độ bộ thu (5).

282 | Tiếng Việt

Bỏ kích hoạt chế độ tự động ngắt theo từng đợt Để tất chế độ tự động ngắt, bạn hãy giữ phím kiểu vận hành laser (6) (khi đang bất dụng cụ đo) trong ít nhất 3 giây. Nếu tự động tất khử kích hoạt, tia laser sẽ nhập nháy nhanh để xác nhận.

Lưu ý: Nếu nhiệt độ vận hành vượt quá 45 °C, sẽ không thể vô hiệu hóa chế độ tự động ngắt được nữa.

Đế kích hoạt chức năng tất tự động, tất dụng cụ đo và sau đó mở lên lại.

Chính Đặt Phương Thức Hoạt Đông

Dụng cụ đo có một vài chức năng hoạt động mà bạn có thể chuyển đổi qua lại bất cứ khi nào:

- Chế độ vận hành điểm và chế độ chữ thập: dụng cụ đo tạo ra một tia laser ngang và dọc hướng về phía trước cũng như một điểm laser dọc hướng lên trên và xuống dưới. Tia laser chéo nhau một góc 90°.

– Chế độ vận hành thẳng theo hướng ngang: Dụng cụ đo tạo ra một tia laser ngang hướng về phía trước.
- Chế độ vận hành thẳng theo hướng dọc:

Dụng cụ đo tạo ra một tia laser dọc hướng về phía trước.

Khi định vị dụng cụ đo trong không gian, tia laser dọc tại trấn được chiếu qua điểm Laser trên. Khi định vị dụng cụ đo ngay trên tưởng, tia laser dọc tạo ra một tia laser gân tròn đây (Tia 360).

- Chế độ vận hành điểm: Dụng cụ do tạo ra một điểm laser hướng lên trên và xuống dưới.

Tất cả chế độ hoạt động ngoài chế độ vận hành điểm đều có thể được chọn với Chế độ tự động cân bằng và với cơ cấu khóa con lắc.

Đế chuyển chế độ hoạt động, hãy ấn nút kiểu vận hành laser (6).

Vận Hành với Chức Năng Lấy Cốt Thủy Chuẩn Tự Động

Thứ tự các bước thao tác Chế độ vận hành thẳng theo hướng ngang		Chế độ vận hành thẳng theo hướng dọc	Chế độ vận hành điểm	Hiển thị cơ cấu khóa con lắc (4)	Hình ảnh
Nút bạt/tắt (10) ở vị trí " ☐n"		●●●B
		Chế độ chữ thập
	1× Nhấn nút chế độ vận hành Laser (6)	●-- C
	2× Nhấn nút chế độ vận hành Laser (6)	-- ●- D
	3× Nhấn nút chế độ vận hành Laser (6)	-- ●E
	4× Nhấn nút chế độ vận hành Laser (6)	●●●B
		Chế độ chữ thập

Nếu bạn chuyển sang chế độ „Vận Hành với cơ cấu khóa con lắc“ (Nút bật/tắt (10) ở vị trí On)

trong khi vận hành với chức năng lấy cốt thủy chuẩn tự động, khả năng kết hợp đầu tiên của các đèn báo của chế độ này sẽ luôn được kích hoạt.

Vận Hành với cơ cấu khóa con lắc

Thú tự các bước thao tác Chế độ vận hành thẳng theo hướng ngang		Chế độ vận hành thẳng theo hướng dọc	Chế độ vận hành điểm	Hiến thị cơ cấu khóa con lắc (4)	Hình ảnh
Nút bật/tắt (10) ở vị trí "On"		●●—		[0785]màu đỏ	F
		Chế độ chữ thập
[xxcc]	1× Nhấn nút chế độ vận hành Laser (6)	●——		[x435]màu đỏ
	2× Nhấn nút chế độ vận hành Laser (6)	— ●—		[cW77]màu đỏ
Thứ tự các bước thao tác Chế độ vận hành thẳng theo hướng ngang		Chế độ vận hành thẳng theo hướng dọc	Chế độ vận hành điểm	Hiền thị cơ cấu khóa con lắc (4)	Hình ảnh
	3× Nhẫn nút chế độ vận hành Laser (6)	●●—Chế độ chữ thập		màu đó	F

Nếu bạn chuyển sang chế độ „Vận hành với chức năng lấy cốt thủy chuẩn tự động“ (Nút bật/tắt (10) ở vị trí 📊n) trong khi vận hành với cơ cấu khóa con lắc, khả năng kết hợp đầu tiên của các đèn báo của chế độ này sẽ luôn được kích hoạt.

Chế độ bộ thu

Đế làm việc với bộ thu tia laser (23) phải được kích hoạt độc lập với kiểu vận hành đã chọn chế độ bộ thu.

Trong chế độ bộ thu các tia laser nhập nháy với tân số cao và có thể phát hiện được cho bộ thu tia laser (23).

Hãy nhân phím Chế độ bộ thu (5) để bật chế độ bộ thu. Hiền thị Chế độ bộ thu (3) phát sáng màu xanh lá.

Độ rõ của tia laser phải được giảm phù hợp với mắt người khi bạt chế độ bộ thu. Khi làm việc không có bộ thu laser ban cần tất chế độ bộ thu bằng cách nhân nút Chế độ bộ thu (5). Hiến thị Chế độ bộ thu (3) tất.

Lấy Cốt Thủy Chuẩn Tự Động

Vận hành với chức năng lấy cốt thủy chuẩn tự động (xem hình B–E)

Bản hãy đặt dụng cư đo lên một mặt nên cố định, nằm ngang hoặc cố định máy trên giá xoay (15).

Bạn hãy trượt nút bật/tắt vào (10) vào vị trí "ôn" để làm việc với tư đông cân bằng.

Chế độ tự động cân bằng sẽ tự động điều chỉnh bằng phẳng trong phạm vi tự cân bằng từ ±4°.

Ngay sau khi các vạch laser không còn nhập nháy nữa, dụng cụ đo đã được cân bằng xong.

Nếu không thể tự động lấy cốt thủy chuẩn, ví dụ vì bê mặt đặt dụng cụ đo bị dốc hơn 4° so với bê mặt bằng phẳng, vach laser nháy nhanh.

Trong trường hợp này, đưa dụng cụ do về vị trí bằng phẳng và dọc cho sự tự lấy cốt thủy chuẩn diễn ra. Ngay khi máy do nằm trong phạm vi tự cân bằng ±4°, các tia laser phát sáng ổn định và âm tín hiệu được tất.

Khi có rung động hoặc thay đổi vị trí trong lúc vận hành, dụng cụ đo sẽ tự động cân bằng trở lại. Để tránh lỗi do sự di chuyển dụng cụ đo, hãy kiểm tra vị trí của lường laser, đổi chiếu với điểm xuất phát chuẩn trong khi lấy lại cốt thủy chuẩn lân nữa.

Làm việc cùng cơ cấu khóa con lắc (xem hình F)

Bạn hãy trượt nút bật/tất vào (10) vào vị trí „On“ để làm việc với cơ cấu khóa con lắc. Hiền thị cơ cấu khóa con lắc (4) bật sáng màu đỏ và tia laser nhập nháy liên tục theo nhịp chậm.

Khi vận hành với cơ cấu khóa con lắc, chế độ tự động cân bằng được tất. Ban có thể tự do cẩm dụng cụ đo theo mọi cách trong tay hay đặt trên một bề mặt nghiêng. Các tia laser không còn được cân bằng và không còn hoạt động theo chiếu thẳng đúng đối xứng nhau nữa.

Kiểm tra độ chính xác của dụng cụ đo

Những Ảnh Hương Đến độ Chính xác

Nhiệt độ chung quanh có ảnh hưởng lớn nhất. Đặc biệt là sự sai biệt của nhiệt độ xảy ra từ mặt đất hướng lên có thể làm lệch hướng lượng laze.

Vì phân tâng nhiệt độ ở gần mặt đất là cao nhất, bạn nên đặt dụng cụ đo lên giá dỡ ba chân nếu có thể và đặt nó ở chính giữa bề mặt thao tác.

Bên cạnh các tác động ngoài, các tác động ảnh hưởng trực tiếp tới thiết bị (như rơi hoặc va đập mạnh) có thể gây ra các sai lệch. Do đó, hãy kiểm tra mức độ chính xác trước khi bắt đầu công việc.

Trước tiên bạn hãy kiểm tra tương ứng chiếu cao cũng như độ chính xác cân bằng của vạch laze nằm ngang, sau đó là của vạch nằm dọc và độ chính xác của đường vuông góc.

Nếu giả như dụng cụ đo chếch hướng vượt mức tối đa tai một trong những lân kiểm tra, xin vui lòng mang đến trạm phục vụ hàng đã bán của Bosch để được sửa chữa.

Kiểm tra chiều cao chính xác của vạch nằm ngang

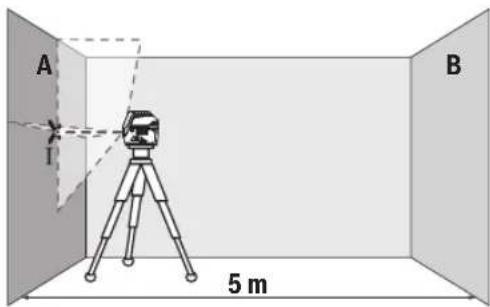

Đế kiểm tra, bạn cân một đoạn đo thoáng dài 5 m trên mặt nên vững chắc giữa tưởng A và B.

– Lắp đặt máy trên Giá dỡ ba chân canh bức tường A, hoặc đặt trên một nên đất bằng phẳng, chắc chắn. Bật công tắc cho máy hoạt động. Hãy chọn chế độ chữ thập có lấy cốt thủy chuẩn tư động.

284 | Tiếng Việt

- Hướng thẳng luống laze vào tưởng A gân bên và để dụng cụ đo chiếu vào. Đánh dấu điểm giữa của điểm giao nhau của các tia laser trên bức tưởng (diểm I).

A 180° I B II

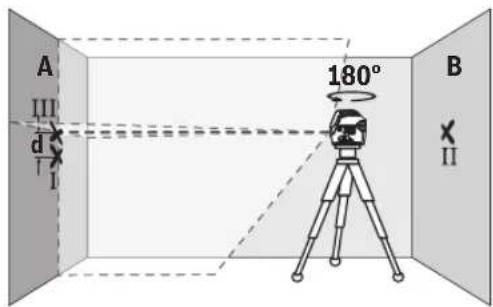

• Hãy xoay dụng cụ do 180°, để dụng cụ đo cân bằng và đánh dấu điểm giao nhau của tia laser ở tưởng đối diện B (điểm II).

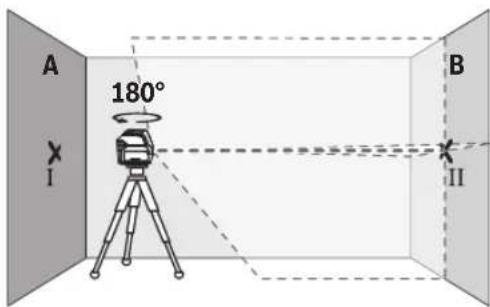

• Hãy đặt dụng cụ đo - mà không xoay - gân tường B, hãy bật và để dụng cụ cân bằng.

A I B II

- Hây căn chính dụng cụ đo ở mức độ cao (nhờ giá dỡ ba chân hoặc bằng cách đặt xuống dưới nếu cân) sao cho điểm giao nhau của tia laser gặp điểm đã đánh dấu trước đo II trên tường B.

• Xoay dụng cụ đo 180° mà không thay đổi chiếu cao. Hây hướng nó lên tưởng A sao cho tia laser docj chạy qua điểm đã đánh dấu I. Hây để dụng cụ đo cân bằng và đánh dấu điểm giao nhau của tia laser trên tưởng A (điểm III).
• Sự chênh lệch d của cá hai điểm đã đánh dấu I và III trên tưởng A dẫn đến lệch chiếu cao thực tế của dụng cụ đo.

Trên đoạn đường đo 2 x 5 m = 10 m, biên độ chênh lệch cho phép tối đa là:

10 m × ±0,3 mm/m = ±3 mm. Do đó, chênh lệch d giữa điểm I và III được phép cao nhất là 3 mm.

Kiểm tra cốt thủy chuẩn chính xác của vạch nằm ngang

Đế kiểm tra, ban cân một mặt phẳng thoáng khoáng 5 × 5 m.

- Hãy lắp dụng cụ đo ở điểm giữa hai bức tưởng A và B trên Giá dỡ ba chân hoặc để nó trên nền bằng phẳng, vững chắc. Hãy chọn chế độ vận hành thẳng có lấy cốt thủy chuẩn tự động và để dụng cụ đo tự cân bằng.

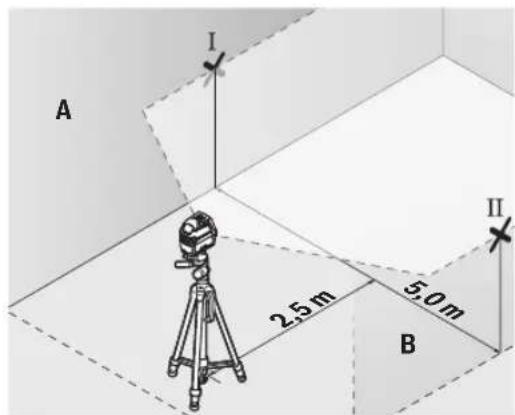

- Hãy đánh dấu tâm điểm của vạch laze cách xa dụng cụ do 2,5 m ở cả hai thành (diểm I trên thành A và điểm II trên thành B).

• Đặt dụng cụ do xoay 180° cách xa 5 m và để nó tự cân bằng.
• Căn chính chiếu cao của dụng cụ (nhờ giá dỡ ba chân hoặc đặt nằm) sao cho tâm điểm của vạch laze cham đúng vào điểm II đã được đánh dấu sẵn trên thành B.

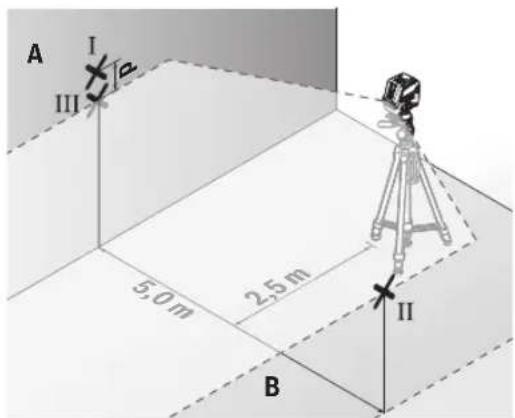

• Hấy đánh dấu tâm điểm của vạch laze làm điểm III (thắng đúng trên hoặc dưới điểm I) trên thành A.
• Chênh lệch d của cả hai điểm I và III đã được đánh dấu trên thành A chính là độ lệch thực tế của dụng cụ đo ở phương ngang.

Trên đoạn đường đo 2 x 5 m = 10 m, biên độ chênh lêch cho phép tối đa là:

10 m × ±0,3 mm/m = ±3 mm. Do đó, chênh lệch d giữa điểm I và lIII được phép cao nhất là 3 mm.

Kiểm tra cốt thủy chuẩn chính xác của mục thăng đúng

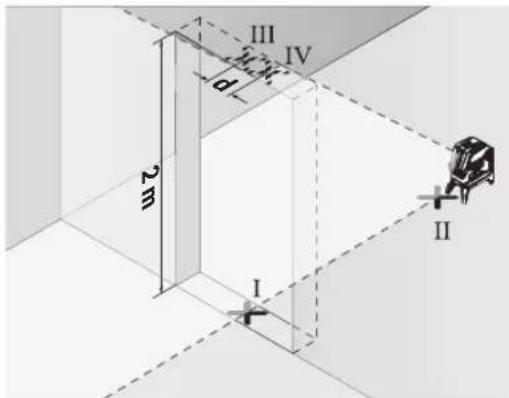

Đối với kiểm tra loại này, khung cửa trống cân mỗi bên cửa rộng ít nhất là 2,5 m (trên một bề mặt ổn định).

– Dụng máy cách cửa mở 2,5 m trên nên bằng phẳng, vững chắc (không dụng trên giá ba chân). Hây chọn chế độ vận hành thẳng theo chiếu dọc với chức năng lấy cốt thủy chuẩn tự động. Hướng các tia laser vào cửa mở và hây dễ dụng cụ đo tự cân bằng.

- Hãy đánh dấu điểm giữa của tia laser dọc trên sàn của khung của trống (điểm I), ở khoảng cách 5 m ở phía còn lại của khung của trống (điểm II) cũng như ở mép trên của khung của trống (điểm III).

• Hây xoay dụng cụ đo 180° và đặt nó trên phía còn lại của khung cửa trống ngay sau điểm II. Hây để dụng cụ đo cân bằng và hướng tia laser dọc sao cho điểm giữa của nó chạy qua điểm I và II.
  – Hãy đánh dấu điểm giữa của tia laser trên mép của khung của trống làm điểm IV.
• Sự chênh lệch d của cả hai điểm đã đánh dấu III và IV dẫn đến độ lệch thực tế của dụng cụ đo so với phương thẳng đúng.
• Đo chiếu cao của khung của trống. Hãy tính độ lệch cho phép tối đa như sau: hai lân chiếu cao của của mỏ × 0,3 mm/m Ví dụ: Khi chiếu cao của của mỏ là 2 m, độ chênh lệch tối đa là 2 × 2 m × ±0,3 mm/m = ±1,2 mm. Các điểm III và IV được phép cách nhau nhiều nhất là 1,2 mm.

Kiểm tra lại độ chính xác của đường vuông góc Đế kiểm tra, bạn cần một đoạn đo thoáng trên nền vững chắc với khoảng cách giữa sản và trấn là khoảng 5 m.

286 | Tiếng Việt

- Hây lắp dụng cụ đo trên giá xoay (15) và dụng nó trên mặt đất. Hây chọn chế độ vận hành điểm và để dụng cụ đo tự cân bằng.

I 5 m II

– Đánh dấu tâm của điểm laser trên ở trên trấn (điểm I). Ngoài ra, đánh dấu tâm của điểm laser dưới ở trên sàn (điểm II).

• Xoay dụng cụ đo 180°. Hây định vi sao cho tâm của điểm laser dưới nằm trên điểm II đã đánh dấu. Hây để máy cân bằng. Đánh dấu tâm của điểm Laser trên (điểm III).
• Chênh lệch d giữa hai điểm I và III đã đánh dấu trên trấn chính là độ lệch thực tế của dụng cụ đo theo chiều thẳng đúng.

Tính độ lệch tối đa cho phép như sau: hai lân khoảng cách giữa sàn và trấn × 0,7 mm/m. Ví dụ: Khi khoảng cách giữa sàn và trấn là 5 m, độ lêch tối đa được phép là

2 × 5 m × ±0,7 mm/m = ±7 mm. Các điểm I và III được phép cách nhau nhiều nhất là 7 mm.

Hướng Dẫn Sử Dụng

▶ Chỉ luôn sử dụng tâm của điểm laser hoặc tia laser để đánh dấu. Kích thước của tiêu điểm laser cũng nhuế bế rộng của tia laser thay đổi theo khoảng cách.

Sử dụng cùng với tắm cọc tiêu laser L)

Bảng đích laze (21) cải thiện độ rõ của tia laser ở những điều kiện không phù hợp và ở khoảng cách lớn.

Bế mặt phần chiếu của bằng đích laser (21) cải thiện độ rõ của tia laser, thông qua bề mặt trong suốt, tia laser của mặt sau bằng đích laser cũng có thể được phát hiện.

Sử dụng giá dỗ ba chân (phụ kiện)

Giá dỡ ba chân cung cấp khả năng đo ổn định và linh hoạt. Đặt dụng cụ do có khung giá ba chân 1/4" (11) lên ren của giá dỡ ba chân (24) hoặc của một giá dỡ ba chân của máy ảnh thông thường. Để gắn vào giá dỡ ba chân thông thường hãy dùng điểm nhận giá dỡ ba chân 5/8" (12). Siết chặt dụng cụ đo bằng vít định vi của giá dỡ ba chân.

Điều chỉnh sơ giá dỡ trước khi cho dụng cụ do hoạt động.

Hãy gắn với thiết bị giữ thông dụng (Phụ kiện) (xem hình L)

Nhò thiết bị giữ thông dụng (20) bạn có thể gắn dụng cụ đo, ví dụ trên bề mặt thẳng đúng, ống hoặc các vật liệu từ hóa được. Bệ dỡ phổ thông cũng có thể sử dụng thích hợp như giá dỡ đặt trên mặt đất và làm cho việc điều chỉnh độ cao của dụng cụ đo được dễ dàng hơn.

Điều chỉnh sơ thiết bị giữ thông dụng (20) trước khi cho dụng cụ đo hoạt động.

Làm việc với bộ thu laser (Phụ kiện)

Khi điều kiện ánh sáng không thuận lợi (vùng xung quanh sáng, ánh nắng mặt trời trực tiếp) và khoảng cách xa, bạn hãy sử dụng bộ thu laser để phát hiện tia laser tốt hơn (23). Hây bất chế độ bộ thu (xem „Chế độ bộ thu“, Trang 283) khi làm việc với bộ thu laser.

Kính nhìn laser (phụ kiện)

Kính nhìn laser sẽ lọc nguồn ánh sáng xung quanh. Do đó ánh sáng của laser sẽ sáng hơn đối với mắt.

Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính bảo vệ. Kính nhìn tia laser dùng để nhân biết tốt hơn tia laser; tuy nhiên kính không giúp bảo vệ mất khởi tia laser.
Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính mát hoặc trong giao thông đường bộ. Kính nhìn tia laser không chống UV hoàn toàn và giảm thiếu thụ cảm màu sắc.

Công việc theo Thí dụ (Xem Hinh ảnh G-M)

Các ứng dụng mẫu cho dụng cụ do có thể tra cứu trên các trang hình ảnh.

Luôn đặt dụng cụ đo lên mặt phẳng hoặc cạnh cân kiểm tra, và để nó cân bằng trước khi do.

Hãy do các khoảng cách giữa tia Laser và bề mặt hoặc cạnh tại hai điểm nằm kế tiếp cách xa nhất có thể.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Luôn luôn giữ cho dụng cụ đo thật sạch sẽ.

Không được những dụng cụ đo vào trong nước hay các chất lỏng khác.

Lau sạch bụi bản bằng một mảnh väi mềm và ẩm. Không được sử dụng chất tẩy rửa.

Thuồng xuyên lau sạch bề mặt các cửa chiếu laze một cách kỹ lường, và lưu ý đến các tưa vải hay sợi chỉ.

Chỉ bảo quản và vận chuyển dụng cụ đo trong túi bảo vệ (28) hoặc hộp dụng (26).

Trong trường hợp cần sửa chữa, hãy gửi dụng cụ do trong túi bảo vệ (28) hoặc hợp dụng (26).

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tối trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đô mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phô Hồ Chỉ Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Dụng cụ đo, phụ kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không vút dụng cụ đo và pin cùng trong rác thải của gia đình!

288|عربي
