MANUAL DE UTILIZARE GCL 250 Professional BOSCH

ro Instrucționi originale

bg Сригинална инструкция

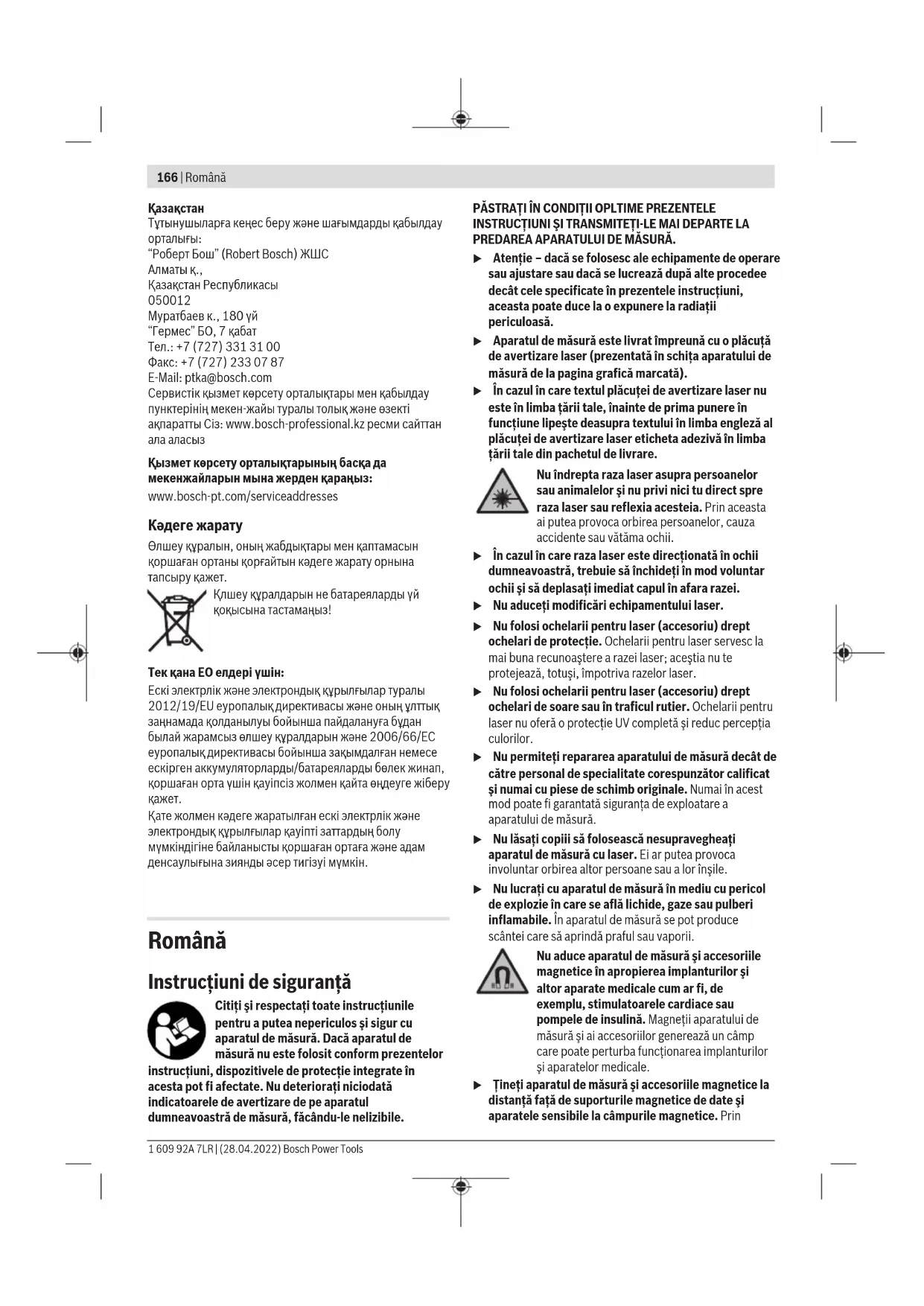

Română ...... Pagina 166

Instrucțiuni de siguranță

Citiți și respectați toate instrucțiunile pentru a putea nepericulos și sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor

instrucțiuni, dispositivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile.

PĂSTRAȚI ÎN CONDIȚII OPLTIME PREZENTELE INSTRUCTIUNI ȘI TRANSMITETI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

• Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
  Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).
  In cazul in care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.

▶ Nu aduceți modificări echipamentului laser.

Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protectie. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.

Nu folosi ochelarii pentru laser (accessoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protectie UV completă și reduc percepția culorilor.

Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.

Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înșile.

Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.

Nu aduce aparatul de măsură și accesoriiile magnetice în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Magneții aparatului de măsură și ai accesoriiilor generează un câmp care poate perturba funcționarea implanturilor și aparatelor medicale.

▶ Tineți aparatul de măsură și accesoriiile magnetice la distanță față de suporturile magnetice de date și aparatele sensibile la câmpurile magnetice. Prin

efectul magnetilor aparatului de măsură și ai accesorilor se poate ajunge la pierderi ireversible de date.

Descrierea produsului și a performantelor sale

Tineți cont de ilustrațiile din secțiunea anterioară a instructiunilor de utilizare.

Utilizarea conform destinatiei

Aparatul de măsură este destinat proiectării și verificării de linii orizontale și verticale, precum și de puncte pe direcția normalei.

Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița aparatului de măsură de la pagina grafică.

(1) Orificiu de ieşire a liniei laser
(2) Indicator privind descărcarea bateriilor
(3) Indicator mod Receptor
(4) Indicator blocare pendul
(5) Tastă mod Receptor
(6) Tastă pentru modul de funcționare Laser
(7) Capac al compartimentului pentru baterii
(8) Dispozitiv de blocare a capacului compartimentului pentru baterii
(9) Canelură de ghidare

(10) Comutator de pornire/oprire
(11) Orificiu de 1/4" de prindere pe stativ
(12) Orificiu de 5/8" de prindere pe stativ
(13) Număr de serie
(14) Plăcuță de avertizare laser

(15) Suport rotativ (RM 1)

(16) Şină de ghidare

(17) Gaură longitudinală de fixare

(18) Magnet

(19) Clemă de prindere pe tavan ^a)

(20) Suport universal (BM 1) ^a)

(21) Panou de vizare laser ^a)

(22) Ochelari pentru laser ^a)

(23) Receptor laser ^a)

(24) Stativ (BT 150) ^a)

(25) Bară telescopică (BT 350) ^a)

(26) Valiză ^a)

(27) Insertie ^a)

(28) Husă de protectie ^a)

a) Accesorile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesorile complete în programul nostru de accesorii.

Date tehnice

Nivelă laser cu puncte și linii	GCL 2-50
Număr de identificare	3 601 K66 F00
Zonă de lucruA)
– Linii laser standard 15 m
– Linii laser cu receptor laser	5-50 m
– Puncte laser 10 m
Precizie de nivelareBIC)
– Linii laser ±0,3 mm/m
– Puncte laser ±0,7 mm/m
Domeniu normal deautonivelare	±4°
Timp normal de nivelare < 4 s
Temperatură de funcționare -10°C ... +50°C
Temperatură de depozitare -20°C ... +70°C
Înălțimea maximă de lucru deasupra înălțimii de referință	2.000 m
Umiditatea atmosferică relativă maximă	90%
Gradul de murdărie conform IEC 61010-1	2D)
Clasa laser 2
Tip laser 630-650 nm, < 1 mW
C6	1
Divergentă
– Linii laser 0,5 mrad (unghi de 360 de grade)
– Puncte laser 0,8 mrad (unghi de 360 de grade)
Frecvența impulsurilor
– Funcționare fără modul Receptor	6 kHz
– Funcționare în modul Receptor	10 kHz
Orificiu de prindere pe stativ 1/4"; 5/8"
Baterii 3 × 1,5 V LR6 (AA)
Durată de funcționare în modul de funcționareB)
– Mod cu linii în cruce și puncte	6 h
– Mod cu linii în cruce 8 h
– Mod cu linii 16 h
– Modul cu puncte	22 h
Greutate conform EPTA-Procedure 01:2014	0,49 kg
Dimensiuni (lungime × lățime × înălțime)

168 | Română

Nivelă laser cu puncte și linii

GCL 2-50

- fără suport rotativ 112 × 55 × 106 mm

- cu suport rotativ 132 × 81 × 163 mm

prafului și a stropilor de apă)

A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiații solare).

B) la 20-25°C

C) Valorile specificate presupun condiții de mediu normale până la favorabile (de exemplu, fără vibrații, fără ceață, fără fum, fără expunerea directă la radiații solare). După variații puternice de temperatură pot apărea abateri de la precizie.

D) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.

Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (13) de pe plăcuța cu date tehnice.

Montarea

Montarea/Înlocuirea bateriilor

Pentru funcționarea aparatului de măsură se recomandă utilizarea de baterii alcaline.

Pentru deschiderea compartimentului pentru baterii (7) apăsați dispozitivul de blocare (8) și deschideți capacul compartimentului pentru baterii. Introduceți bateriile.

Respectați polaritatea corectă conform schiței de pe partea interioară a compartimentului bateriilor.

Dacă bateriile sunt descărcate, indicatorul privind descărcarea bateriilor (2) se aprinde intermitent în verde. În plus, liniile laser se aprind intermitent timp de aproximativ 5 secunde la intervale de 10 minute. După prima aprindere intermitentă, aparatul de măsură va mai putea fi utilizat pentru încă aproximativ 1 oră. Când bateriile s-au descărcat complet, liniile laser se mai aprind intermitent o dată, iar apoi aparatul se deconectează automat.

Înlocuți întotdeauna toate bateriile în același timp. Folositi numai baterii de aceeași marcă și capacitate.

Scoate bateriile din aparatul de măsură atunci când urmează să nu-l folosești pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate a aparatului de măsură, bateriile se pot coroda și autodescărca.

Lucrul cu suportul rotativ RM 1 (consultă imaginile A1-A3)

Cu ajutorul suportului rotativ (15) poți roti aparatul de măsură la 360° în jurul unui punct central, întotdeauna vizibil, pe direcția normalei. Astfel, liniile laser pot fi trasate fără a modifica poziția aparatului de măsură.

Aşezati aparatul de măsură cu canalul de ghidare (9) pe șina de ghidare (16) a suportului rotativ (15) și împingeți aparatul de măsură pe platformă până la opritor.

Pentru desprindere, trageți aparatul de măsură de pe suportul rotativ, în direcția opusă.

Posibilități de poziționare a suportului rotativ: – în poziție verticală, pe o suprafață plană,

• înşurubat pe o suprafață verticală,
• fixată cu clema de prindere pe tavan (19) pe șipci pentru tavan metalice,
• cu ajutorul magnetilor (18) pe suprafete metalice.

Functionarea

Punerea în funcțiune

▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.
Nu expune aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsa pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, lasă aparatul de măsură mai întâi să se stabilizeze și, înainte de reutilizarea acestuia, efectuează întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 170).

În cazul temperaturilor extreme sau al variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.

Evitați şocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 170).
▶ Deconectați aparatul de măsură atunci când îl transportați. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mișcări ample.

Pornirea/Oprirea

Pentru conectarea aparatului de măsură, împinge comutatorul de pornire/oprire (10) în poziția în (pentru lucrul cu dispozitivul de blocare a pendulului) sau în poziția

On (pentru lucrul cu sistemul de nivelare automată). Aparatul de măsură emite, imediat după conectare, linii laser prin orificiile de ieșire (1).

Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

Pentru deconectarea aparatului de măsură, împinge comutatorul de pornire/oprire (10) în poziția Off. La deconectare, pendulul va fi blocat.

Nu läsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser.

În cazul depășirii temperaturii de funcționare maxime admise de 50 °C, se realizează deconectarea de siguranță a diodei laser. După răcire, aparatul de măsură este din nou gata de funcționare și poate fi reconectat.

Deconectarea automată

Dacă timp de aproximativ 120 de minute nu este apăsată nicio tastă a aparatului de măsură, aparatul de măsură se deconectează automat pentru a menaja bateriile.

Pentru a reconecta aparatul de măsură după deconectarea automată, puteți împinge comutatorul de pornire/oprire (10) mai întâi în poziția „Off”, iar apoi reconectați aparatul de măsură sau puteți apăsa o dată tasta Mod de funcționare laser (6) sau tasta Mod Receptor (5).

Dezactivarea temporară a deconectării automate

Pentru a dezactiva deconectarea automată, țineți apăsată tasta Mod de funcționare laser (6) (cu aparatul de măsură conectat) timp de cel puțin 3 secunde. După dezactivarea funcției de deconectare automată, liniile laser se aprind intermitent scurt în semn de confirmare.

Observație: Dacă temperatura de lucru depășește 45 °C, deconectarea automată nu mai poate fi dezactivată. Pentru a activa funcția de deconectare automată, deconectați și conectați din nou aparatul de măsură.

Reglarea modului de functionare

Aparatul de măsură dispune de mai multe moduri de funcționare între care se poate comuta în orice moment:

- Mod cu linii în cruce și puncte: Aparatul de măsură generează o linie laser orizontală și alta verticală

Îndreptată spre înainte cât și câte un punct laser vertical în sus și altul în jos. Liniile laser se încrucișează în unghi de 90°.

- Modul cu linii orizontale: Aparatul de măsură generează o linie laser orizontală îndreptată spre înainte.

- Modul cu linii verticale: Aparatul de măsură generează o linie laser verticală îndreptată spre înainte.

La poziționarea aparatului de măsură într-o încăpere, linia laser verticală va apărea pe plafon, deasupra punctului laser superior.

La poziționarea aparatului de măsură direct pe perete, linia laser verticală va genera o linie laser aproape complet circulară (linie la 360°).

- Mod cu puncte: Aparatul de măsură generează câte un punct laser vertical în sus și altul în jos.

Toate modurile de funcționare, cu excepția modului de puncte, pot fi selectate atât cu nivelarea automată, cât și cu blocarea pendulului.

Pentru a comuta modul de funcționare, apasă tasta modului de funcționare Laser (6).

Lucrul cu sistemul de nivelare automată

Ordinea etapelor de lucru Modul cu linii		orizontale	Modul cu linii verticale	Modul cu puncte	Indicator blocare pendul (4)	Ima-ginea
Comutator de pornire/oprire (10) în poziția		●●●			☐	B
		Mod cu linii în cruce			☐
	Apasă o dată tasta pentru modul de funcționare laser (6)	●--			☐	C
	Apasă de 2 ori tasta pentru modul de funcționare laser (6)	-●-			☐	D
	Apasă de 3 ori tasta pentru modul de funcționare laser (6)	--●			☐	E
	Apasă de 4 ori tasta pentru modul de funcționare laser (6)	●●●			☐	B
		Mod cu linii în cruce			☐

Dacă, în timpul lucrului cu sistemul de nivelare automată comuți pe modul „Lucru cu dispozitivul de blocare a pendulului” (comutatorul de pornire/oprire (10) în poziția

On), se va activa întotdeauna prima posibilitate de combinare a indicatoarelor acestui mod.

Lucrul cu dispozitivul de blocare a pendulului

Ordinea etapelor de lucru Modul cu linii		orizontale	Modul cu linii verticale	Modul cu puncte	Indicator blocare pendul (4)	Ima-ginea
Comutator de pornire/oprire (10) în poziția		●●-Mod cu linii în cruce			roșu	F
	Apasă o dată tasta pentru modul de funcționare laser (6)	●--			roșu
	Apasă de 2 ori tasta pentru modul de funcționare laser (6)	-●-			roșu

170 | Română

Ordinea etapelor de lucru Modul cu linii		orizontale	Modul cu linii verticale	Modul cu puncte	Indicator blocare pendul (4)	Ima-ginea
	Apasă de 3 ori tasta pentru modul de funcționare laser (6)	● ● -Mod cu linii în cruce			roșu	F

Dacă, în timpul lucrului cu dispozitivul de blocare a pendulului comuți pe modul „Lucru cu sistemul de nivelare automată” (comutatorul de pornire/oprire (10) în poziția On), se va activa întotdeauna prima posibilitate de combinare a indicatoarelor acestui mod.

Modul Receptor

Pentru lucrul cu receptorul laser (23), modul Receptor trebuie conectat, indiferent de modul de functionare ales. În modul Receptor, liniile laser se aprind intermitent cu o frecvență foarte ridicată, putând fi astfel detectate de receptorul laser (23).

Pentru conectarea modului Receptor, apăsați tasta Mod Receptor (5). Indicatorul modului Receptor (3) se aprinde în verde.

Când modul Receptor este conectat, pentru ochiul uman, vizibilitatea liniilor laser este diminuată. De aceea, pentru lucrul fără receptor laser, deconectați modul Receptor, apăsând din nou tasta Mod Receptor (5). Indicatorul modului Receptor (3) se stinge.

Nivelarea automată

Lucrul cu nivelarea automată (consultați imaginile B–E)

Aşezati aparatul de măsură pe o suprafață orizontală, tare, sau fixați-l pe suportul rotativ (15).

Pentru lucrul cu nivelare automată, împingeți comutatorul de pornire/oprire (10) în poziția „ în”.

Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Atât timp cât fasciculele laser nu se mai aprind intermitent, aparatul de măsură este nivelat.

Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafața de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziția orizontală, fasciculele laser se vor aprinde intermitent și în cadență rapidă.

În acest caz, așază în poziție orizontală aparatul de măsură și așteaptă să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, fasciculele laser se vor aprinde permanent.

În caz de trepidatii sau schimbări de poziție în timpul funcționării, aparatul de măsură se nivelează din nou în mod automat. După nivelare, verificați poziția fasciculelor laser în raport cu punctele de referință, pentru a evita erorile datorate deplasării aparatului de măsură.

Lucrul cu dispozitivul de blocare a pendulului (consultă imaginea F)

Pentru lucrul cu dispozitivul de blocare a pendulului, împinge comutatorul de pornire/oprire (10) în poziția „on”. Indicatorul dispozitivului de blocare a pendulului (4) se

aprinde cu iluminare de culoare roşie, iar liniile laser se aprind intermitent în cadență lentă.

În timpul lucrului cu dispozitivul de blocare a pendulului, nivelarea automată este dezactivată. Poți ține aparatul de măsură în mână sau îl poți așeza pe un suport înclinat. Fasciculele laser nu vor mai fi nivelate și nu vor mai fi neapărat perpendicularare unele în raport cu celelalte.

Verificarea preciziei aparatului de măsură

Influentele asupra preciziei

Cea mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură plecând de la sol în sus pot devia fasciculul laser.

Dacă stratificarea temperaturii din apropierea solului este crescută, trebuie să montați aparatul de măsură pe un stativ, după cum este necesar, și să îl așezați în mijlocul suprafeței de lucru.

În afară de influențele exterioare, și influențele specifice aparatului (de exemplu, căderi sau șocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificați precizia de nivelare.

Verifică întotdeauna mai întăi precizia pe înălțime, precum și precizie de nivelare a liniei laser orizontale, iar apoi precizia de nivelare a liniilor laser verticale și precizia liniei verticale. Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.

Verificarea preciziei pe înălțime a liniei orizontale

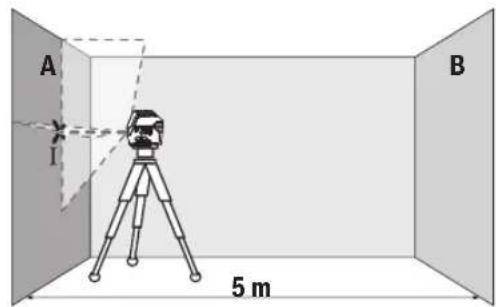

Pentru verificare, este necesar un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

- Montați aparatul de măsură aproape de peretele A, pe un stativ, sau așezați-l pe o suprafață fermă, plană. Conectați aparatul de măsură. Selectați liniile în cruce cu ajutorul nivelării automate.

- Îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului în care se intersectează liniile laser pe perete (punctul I).

A 180° I B II

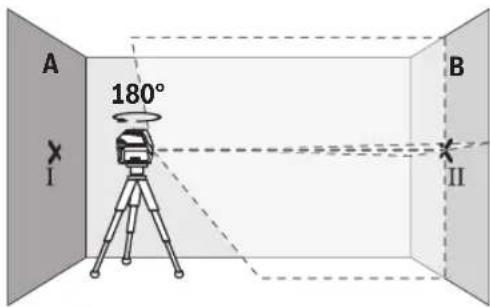

• Rotiți la 180° aparatul de măsură, lăsați-l să se niveleze și marcați punctul de intersectare a liniilor laser de pe peretele opus B (punctul II).
• Aşezati aparatul de măsură - fără a-l roti - lângă peretele B, conectați-l și lăsați-l să se niveleze.

A I B II

- Reglați pe înălțime aparatul de măsură (cu ajutorul stativului sau, dacă este necesar, prin sprijinire) astfel încât punctul de intersectare a liniilor laser să se suprapună din nou cu punctul II marcat anterior pe peretele B.

A III d I 180° B II

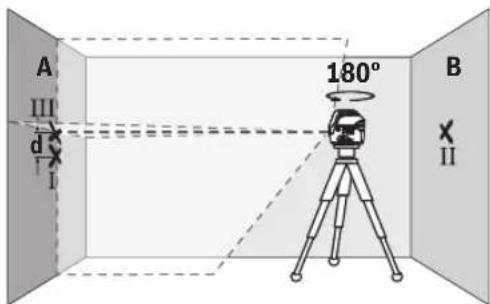

- Rotiți aparatul de măsură la 180°, fără a modifica înălțimea acestuia. Îndreptați-I pe peretele A astfel încât linia laser verticală să se suprapună peste punctul I deja marcat. Lăsați aparat de măsură să se niveleze și marcați punctul de intersectare a liniilor laser pe peretele A (punctul III). - Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă pe înălțime a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m, abaterea maximă admisă este de:

10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

Verificarea preciziei de nivelare a liniei orizontale

Pentru verificare, este necesară o suprafață de aproximativ 5 × 5 m.

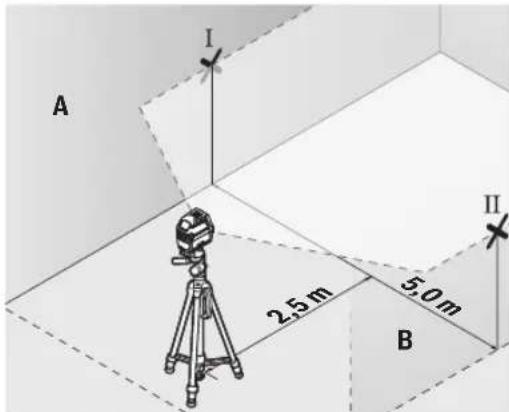

- Montați aparatul de măsură pe mijloc între pereții A și B, pe un stativ, sau așezați-l pe o suprafață fermă, plană. Selectați modulul cu linii orizontale cu ajutorul nivelării automate și lăsați aparatul de măsură să se niveleze.

- Marcați la o distanță de 2,5 m față de aparatul de măsură, pe ambii pereți, punctul central al liniei laser (punctul I de pe peretele A și punctul II de pe peretele B).

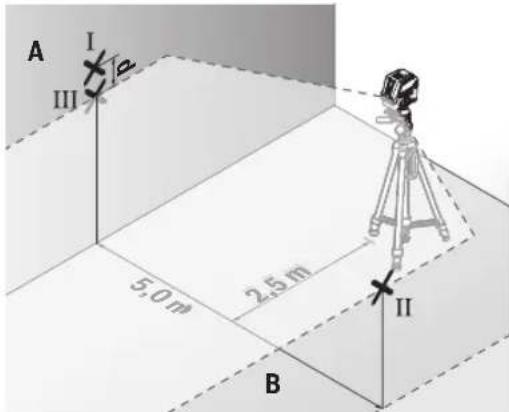

• Mențineți aparatul de măsură rotit la 180° la o distanță de 5 m și lăsați-I să se niveleze.
• Îndreptați aparatul de măsură pe înălțime (cu ajutorul stativului sau, dacă este necesar, al unui suport) astfel încât centrul liniei laser să se suprapună cu precizie peste punctul II marcat pe peretele B.
• Marcați pe peretele A centrul liniei laser cu notația de punct III (vertical deasupra, respectiv dedesubtul punctului I).
• Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă de la poziția orizontală a aparatului de măsură.

La un tronson de măsurare de 2 × 5 m = 10 m abaterea maximă admisă este de:

10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

172 | Română

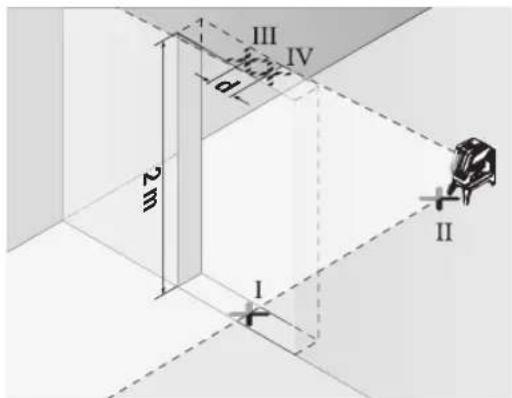

Verificarea preciziei de nivelare a liniei verticale

Pentru verificare, aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii, să existe câte un loc de cel puțin 2,5 m.

- Aşezati aparatul de măsură la o distanță de 2,5 m față de golul de ușă, pe o suprafață tare, plană (nu pe un stativ). Selectați modul cu linii verticale cu ajutorul nivelării automate. Îndreptați linia laser spre golul de ușă și lăsați aparatul de măsură să se nivelez.

- Marcați mijlocul liniei laser verticale pe partea inferioară a golului de ușă (punctul I), la o distanță de 5 m față de celelalte laturi ale golului de ușă, (punctul II), precum și pe marginea superioară a golului de ușă (punctul III).

• Rotiți aparatul de măsură la 180° și reglați-I pe partea cealaltă a golului de ușă direct sub punctul II. Lăsați aparatul de măsură să se niveleze și îndreptați linia laser verticală astfel încât mijlocul acesteia să traverseze exact punctele I și II.
• Marcați ca punct IV mijlocul liniei laser de pe muchia superioară a golului de ușă.
• Diferența d dintre punctele III și IV marcate reprezintă abaterea efectivă a aparatului de măsură pe verticală.
• Măsuratii înălțimea golului de ușă.

Abaterea maximă admisă se calculează după cum urmează: dublul înățimii golului de ușă × 0,3 mm/m

De exemplu: La o înălțime de 2 m a golului de ușă, abaterea maximă trebuie să fie de

2 × 2 m × ±0,3 mm/m = ±1,2 mm. În consecință, între punctele III și IV trebuie să existe o diferență de cel mult 1,2 mm.

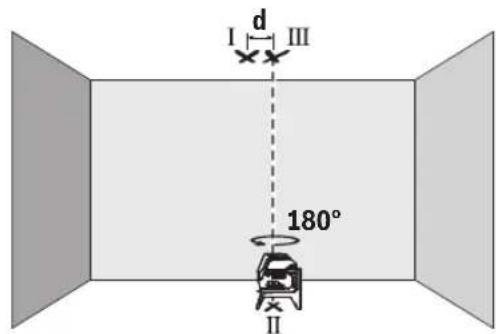

Verificarea preciziei liniei verticale

Pentru verificare, este necesar un tronson de măsurare liber pe o fundație cu o distanță de aproximativ 5 m între podea și plafon.

- Montați aparatul de măsură pe suportul rotativ (15) și așezați-l pe podea. Alegeți modul cu puncte și lăsați aparatul de măsură să se niveleze.

I 5 m II

- Marcați centrul punctului laser superior pe plafon (punctul I). Marcați, de asemenea, centrul punctului laser inferior pe podea (punctul II).

• Rotiți aparatul de măsură la 180°. Poziționați-l astfel încât centrul punctului laser inferior să se afle deasupra punctului II. Lăsați aparatul de măsură să se niveleze. Marcați centrul punctului laser superior (punctul III).
• Diferența d dintre punctele I și III marcate pe plafon reprezintă abaterea efectivă a aparatului de măsură pe verticală.

Abaterea maximă admisă se calculează după cum urmează: dublul distanței dintre podea și plafon × 0,7 mm/m.

De exemplu: La o distanță dintre podea și plafon de 5 m, abaterea maximă trebuie să fie de

2 × 5 m × ±0,7 mm/m = ±7 mm. În consecință, între punctele I și III trebuie să existe o diferență de cel mult 7 mm.

Instrucțiuni de lucru

Utilizați întotdeauna numai centrul punctului laser, respectiv liniei laser pentru a efectua marcaje.

Dimensiunea punctului laser, respectiv lățimea liniei laser se modifică în funcție de distanță.

Lucrul cu panoul de vizare laser (consultați imaginea L)

Panoul de vizare laser (21) optimizează vizibilitatea fasciculului laser în caz de condiții nefavorabile și de distanțe mari.

Suprafața reflectorizantă a panoului de vizare laser (21) optimizează vizibilitatea liniei laser, iar suprafața transparentă permite vizualizarea liniei laser chiar și din partea posterioară a panoului de vizare laser.

Lucrul cu stativul (accesoriu)

Stativul este un suport de măsurare stabil, cu înălțime reglabilă. Puneti aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (11) pe filetul stativului (24) sau pe filetul unui stativ foto uzual din comerț. Pentru fixarea pe un stativ pentru construcții uzual, utilizati orificiul de 5/8" de prindere pe stativ (12). Fixați prin înșurubare aparatul de măsură cu șurubul de fixare al stativului.

Înainte de a conecta aparatul de măsură, aliniați brut stativul.

Cu ajutorul suportului universal (20) puteți fixa aparatul de măsură, de exemplu, pe suprafețe verticale, țevi sau materiale magnetizabile. Suportul universal este adecvat și ca stativ de podea și ușurează alinierea pe înălțime a aparatului de măsură.

Aliniați brut suportul universal (20) înainte de a porni aparatul de măsură.

Lucrul cu receptorul laser (accesoriu)

În condiții de luminozitate nefavorabilă (mediu iluminat puternic, expunerea directă la radiații solare) și la distanțe mai mari, pentru mai buna detectare a liniilor laser, utilizați receptorul laser (23). Atunci când lucrați cu receptorul laser, porniți modul Receptor (vezi „Modul Receptor“, Pagina 170).

Ochelari pentru laser (accesoriu)

Ochelarii pentru laser filtrează lumina ambiantă. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului.

Nu folosi ochelarii pentru laser (accessoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.

Nu folosi ochelarii pentru laser (accessoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protectie UV completă și reduc percepția culorilor.

Exemple de lucru (consultați imaginile G-M)

Pentru exemple privind posibilitățile de utilizare a aparatului de măsură, consultați paginile grafice.

Aşezati întotdeauna aparatul de măsură lângă suprafața sau muchia care trebuie să fie verificată și läsați-l să se niveleze înainte de începerea fiecărei măsurători.

Măsurați întotdeauna distanțele dintre fasciculul laser și o suprafață sau o muchie în două puncte cât mai depărtate între ele.

Întreținere și service

Întreținerea și curățarea

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundați aparatul de măsură în apă sau în alte lichide. Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solventi.

Curățați cu regularitate mai ales suprafețele din jurul orificiului de ieșire a laserului și aveți grijă să îndepărtați scamele.

Depozitează și transportă aparatul de măsură numai în geanta de protectie (28), respectiv în valiză (26).

Pentru reparații, expediază aparatul de măsură în geanta de protectie (28), respectiv în valiză (26).

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Aparatele de măsură, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați aparatele de măsură și bateriile în gunoiul menajer!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Български

▶ Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară pat no liela attăluma.
