BRUKSANVISNING GCL 250 Professional BOSCH

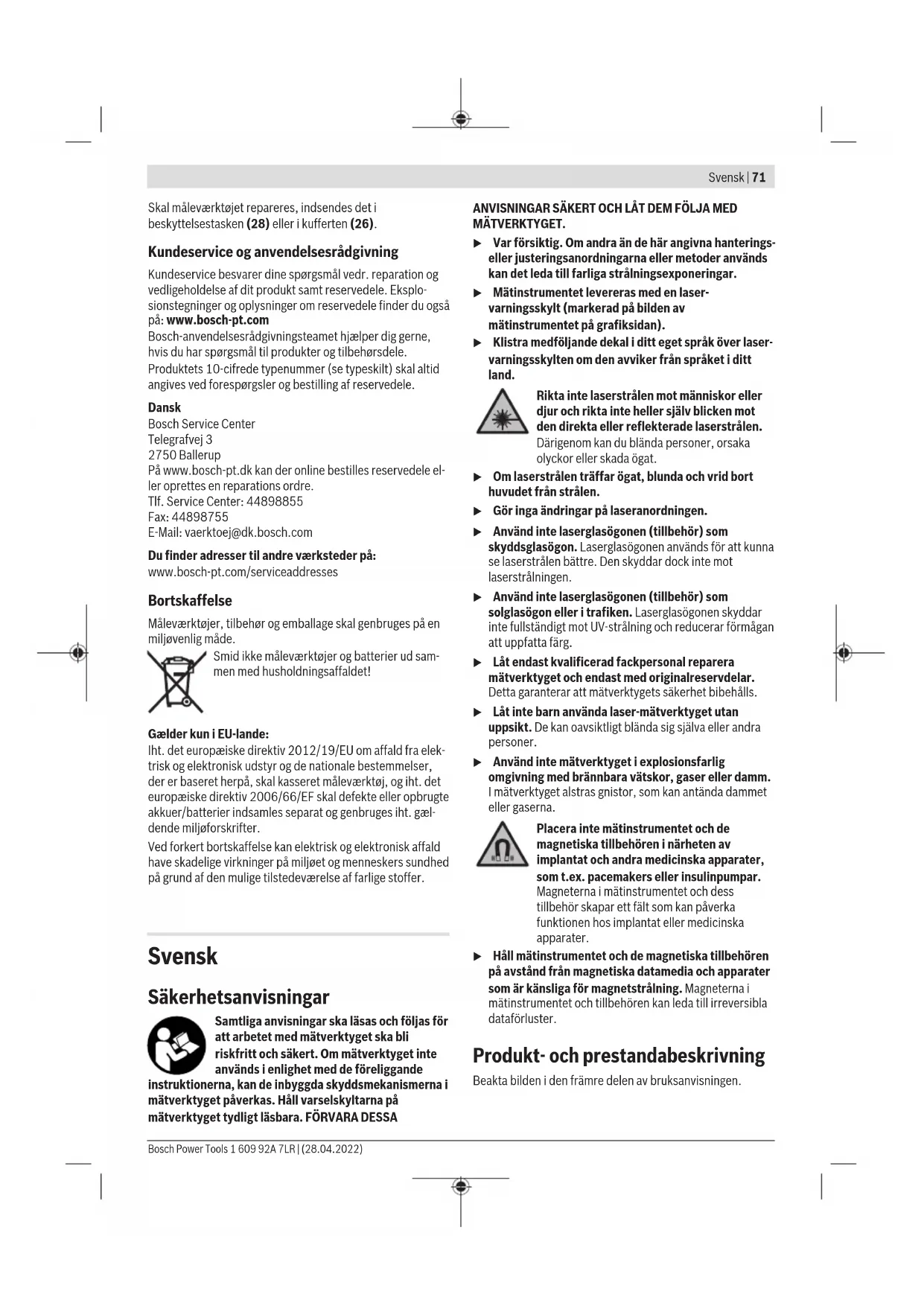

Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande

instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA

ANVISNINGAR SÄKERT OCH LÄT DEM FÖLJA MED MÄTVERKTYGET.

• Var försiktig. Om andra än de här angivna hanteringseller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.
  Mätinstrumentet levereras med en laservarningsskylt (markerad på bilden av mätinstrumentet på grafiksidan).
  Klistra medföljande dekal i ditt eget språk över laservarningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

- Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.

▶ Gör inga ändringar på laseranordningen.

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.

Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.

Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.

Låt inte barn använda laser-mätverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer.

Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.

Placera inte mätinstrumentet och de magnetiska tillbehören i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Magneterna i mätinstrumentet och dess tillbehör skapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater.

Håll mätinstrumentet och de magnetiska tillbehören på avständ från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Magneterna i mätinstrumentet och tillbehören kan leda till irreversibla dataförluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

72 | Svensk

Ändamålsenlig användning

Mätinstrumentet är avsett för framställning och kontroll av vägräta och lodräta linjer och lodpunkter.

Mätinstrumentet kan användas både inomhus och utomhus.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Utgångsöppning laserstrålning
(2) Batterivarning
(3) Indikering mottagarläge
(4) Indikering pendellås
(5) Knappen mottagarläge
(6) Knapp för driftsätt laser
(7) Batterifackets lock
(8) Spärr av batterifackets lock
(9) Styrspår

(10) På-/av-strömbrytare
(11) Stativfäste 1/4"
(12) Stativfäste 5/8"
(13) Serienummer
(14) Laservarningsskylt
(15) Vridfäste (RM 1)
(16) Styrskena
(17) Långsmalt infästningshäl
(18) Magnet
(19) Takklammer ^a)
(20) Universell hållare (BM 1) ^a)
(21) Lasermåltavla ^a)
(22) Laserglasögon ^a)
(23) Lasermottagare ^a)
(24) Stativ (BT 150) ^a)
(25) Teleskopstång (BT 350) ^a)
(26) Väska ^a)
(27) Inlägg ^a)
(28) Skyddsficka ^a)

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Punkt- och linjelaser GCL 2-50
Artikelnummer	3 601 K66 F00
Arbetsområde ^A)
– Laserlinjer standard 15 m
– Laserlinjer med lasermottagare	5-50 m
– Laserpunkter 10 m

Punkt- och linjelaser GCL 2-50

Nivelleringsprecision ^8)(c)
– Laserlinjer ±0,3 mm/m
– Laserpunkter ±0,7 mm/m
Självnivelleringsområde typisk	±4°
Nivelleringstid typisk < 4 s
Drifttemperatur -10 °C ... +50 °C
Förvaringstemperatur -20 °C ... +70 °C
max. användningshöjd över referenshöjd	2000 m
relativ luftfuktighet max. 90 %
Nersmutsningsgrad enligt IEC 61010-1	2 ^D)
Laserklass 2
Lasertyp 630-650 nm, < 1 mW
C_G	1
Divergens
– Laserlinjer 0,5 mrad (helvinkel)
– Laserpunkter 0,8 mrad (helvinkel)
Pulsfrekvens
– Drift utan mottagarläge 6 kHz
– Drift i mottagarläge 10 kHz
Stativfäste 1/4"; 5/8"
Batterier	3 × 1,5 V LR6 (AA)
Drifttid vid driftsät ^E)
– Krysslinje- och punktdrift	6 h
– Krysslinjedrift	8 h
– Linjedrift	16 h
– Punktdrift	22 h
Vikt enligt EPTA-Procedure 01:2014	0,49 kg
Mätt (längd × bredd × höjd)
– utan vridfäste	112 × 55 × 106 mm
– med vridfäste	132 × 81 × 163 mm
Skyddsklass	IP 54 (damm- och stänkvattenskyddad)

A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) Vid 20-25°C
C) Angivna värden förutsätter normala till gynnsamma omgivningsvillkor (t.ex. inga vibrationer, ingen dimma, ingen rök, inget direkt solljus). Vid kraftig temperaturvariation kan precisionsavvikelser förekomma.
D) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.

För entydig identifiering av ditt mätinstrument finns serienumret (13) på typskylten.

Montering

Sätta in/byta batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock (7), tryck på arreteringen (8) och fäll upp locket. Sätt i batterierna. Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

Om batterierna börjar ta slut blinkar batterivarningslampan (2) grönt. Därutöver blinkar laserlinjerna i 5 sek. var 10:e minut. Mätinstrumentet kan användas i ytterligare 1 timme efter den första blinkningen. Om batterierna blir tomma blinkar laserlinjerna ytterligare en gång innan den automatiska avstängningen.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.

Arbeta med vridfästet RM 1 (se bild A1–A3)

Med hjälp av vridplattformen (15) kan du vrida mätinstrumentet i 360° runt en central, alltid synlig lodpunkt. På så sätt kan laserlinjerna justeras in utan att mätinstrumentets position behöver ändras.

Sätt mätverkyget med spåret (9) på gejdern (16) på vridplattan (15) och skjut mätverktyget till anslag på plattan. För frånskiljning, dra mätverktyget i omvänd riktning från vridplattan.

Positioneringsmöjligheter för vridplattan:

• stående på en jämn yta,
• fastskruvad på en lodrät yta,
• med hjälp av takklämman (19) på taklister i metall
• med hjälp av magneterna (18) på metalliska ytor.

Drift

Driftstart

Skydda mätinstrumentet mot fukt och direkt solljus.
Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat efter större temperaturvariationer och utför alltid ett precisionstest innan du fortsätter arbetet (se „Precisionskontroll av mätinstrumentet“, Sidan 75). Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.
▶ Undvik kraftiga stötar eller fall hos mätinstrumentet. Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionskontroll av mätinstrumentet“, Sidan 75).

Stäng av mätinstrumentet när du transporterar det. Vid avstängning låser pendelenheten, som annars kan skadas vid kraftiga rörelser.

In- och urkoppling

För slå på mätinstrumentet, skjut på-/av-strömbrytaren (10) till position 📞n (för arbete med pendellås) eller till position 📞n (för arbete med nivelleringsautomatik). Efter start skickar mätinstrumentet omedelbart laserlinjer ur utgångsöppningarna (1).

Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen även om du står på längre avständ.

För urkoppling av mätinstrumentet, skjut strömbrytaren (10) till position Off. Vid avstängning läses pendelenheten.

Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.

Om högsta tillåtna driftstemperatur på 50 °C överskrids stängs mätinstrumentet av för att skydda laserdioden. Efter avkylnning är mätinstrumentet redo för drift och kan startas på nytt.

Automatisk avstängning

Om ingen knapp trycks in på mätinstrumentet på ca. 120 min slås mätinstrumentet av automatiskt för att skona batterierna.

För att starta mätverktyget igen efter den automatiska avstängningen kan antingen strömbrytaren (10) först skjutas till positionen "Off" och mätverktyget startas igen, eller så trycker du på knappen lasertyp (6) eller knappen mottagarläge (5).

Avaktivera avstängningsautomatiken under tidsperioder

För att avaktivera avstängningsautomatiken håller du knappen (6) intryckt i minst 3 sek. medan mätinstrumentet är igång. Om avstängningsautomatiken är avstängd blinkar laserlinjerna kort för att bekräfta.

Anmärkning: Om driftstemperaturen överskrider 45 °C, kan avstängningsautomatiken inte längre avaktiveras.

För att aktivera den automatiska avstängningen, stäng av och slå på mätinstrumentet igen.

Ställa in driftstyp

Mätinstrumentet har flera olika driftstyper mellan vilka du kan växla när som helst:

• Krysslinje- och punktdrift: Mätverktyget skapar en vågrät och en lodrät laserlinje framåt och en lodrät laserpunkt uppåt och nedåt. Laserlinjerna korsas i 90°-vinkel.
• Linjedrift vågrät: Mätverktyget skapar en vågrät laserlinje framåt.
• Linjedrift lodrät: Mätverktyget skapar en lodrät laserlinje framåt.

Vid en positionering av mätverktyget i rummet visas laserlinjen i taket ovanför den övre laserpunkten.

Vid en positionering av mätverktyget direkt på väggen

74 | Svensk

skapar den lodräta laserlinjen en nästan runtomgående laserlinje (360°-linje).

- Punktdrift: Mätverktyget skapar vardera en lodrät laserpunkt uppåt och nedåt.

Alla driftsätt utom punktdrift kan väljas med nivelleringsautomatik eller pendellås.

För att växla drifttyp, tryck på knappen driftsätt laser (6).

Arbete med nivelleringsautomatik

Stegens ordningsföljd Linjedrift		vågrät	Linjedrift lodrät	Punktdrift Indikering pendellås (4)	Bild
På-/av-strömbrytare (10) i position "On"		●●●			B
		Krysslinjedrift
Laser	Tryck en gång på knappen driftsätt laser (6)	●--			C
Laser	Tryck två gånger på knappen driftsätt laser (6)	-●-			D
Laser	Tryck tre gånger på knappen driftsätt laser (6)	--●			E
Laser	Tryck fyra gånger på knappen driftsätt laser (6)	●●●			B
		Krysslinjedrift

Om du under arbetet med nivelleringsautomatiken skiftar till läget "Arbeta med pendellås (på-/av-strömbrytare (10) i

position 📞n) aktiveras alltid den första kombinationsmöjligheten för detta läge.

Arbete med pendellås

Stegens ordningsföljd Linjedrift		vågrät	Linjedrift lodrät	Punktdrift Indikering pendellås (4)	Bild
På-/av-strömbrytare (10) i position "On"		●●-Krysslinjedrift			F
Laser	Tryck en gång på knappen för driftsätt laser (6)	●--
Laser	Tryck två gånger på knappen för driftsätt laser (6)	-●-
Laser	Tryck tre gånger på knappen för driftsätt laser (6)	●●-Krysslinjedrift			F

Om du under arbetet med pendellåset skiftar till läget "Arbeta med nivelleringsautomatik (på-/avströmbrytare (10) i position 2n) aktiveras alltid den första kombinationsmöjligheten för detta läge.

Mottagarläge

För arbete med lasermottagare (23) måste – oberoende av valt driftsätt – mottagarläget aktiveras.

I mottagarläget blinkar laserlinjerna med mycket hög frekvens och kan därigenom hittas av lasermottagaren (23).

För att starta mottagarläget trycker du på knappen mottagarläge (5). Indikeringen mottagarläge (3) lyser grönt.

För det mänskliga ögat är laserlinjernas synlighet vid tillslaget mottagarläge reducerat. För arbeten utan lasermottagare stänger du därför av mottagarläget genom att återigen trycka på knappen (5). Indikeringen mottagarläge (3) slocknar.

Nivelleringsautomatik

Arbete med nivelleringsautomatik (se bilder B–E)

Placera mätverktyget på ett vågrät, fast underlag eller fäst det på vridplattformen (15).

För arbeten med nivelleringsautomatik skjuter du strömbrytaren (10) till läge "3n".

Nivelleringsautomatiken utjämnar ojämnheter inom självnivelleringsarbetet med ±4° automatiskt. Så snart laserstrålarna inte blinkar längre så är mätverktyget nivellerat.

Om automatisk nivellering inte är möjligt, t.ex. på grund av att mätinstrumentets yta avviker med mer än 4° från vågrät position, blinkar laserstrålarna i snabb takt.

Ställ i detta fall mätinstrumentet vägrätt och vänta på självnivelleringen. Så snart mätinstrumentet befinner sig

inom självnivelleringsområdet på ±4° lyser laserstrålarna fast.

Vid skakningar eller ändringar av läge under drift nivelleras mätverktyget igen automatiskt. Efter ny nivellering, kontrollera laserlinjernas position i relation till referenspunkter för att undvika fel på grund av en förskjutning av mätverktyget.

Arbete med pendellås (se bild F)

För arbeten med pendelarretering skjuter du på/avströmbrytaren (10) till läge "∅n". Indikeringen pendelarretering (4) lyser rött och laserlinjerna blinkar kontinuerligt i långsam takt.

Vid arbete med pendelarretering är nivelleringsautomatiken avständg. Du kan hålla mätinstrumentet i handen eller ställa det på ett lutande underlag. Laserstrålarna nivelleras inte längre och löper inte längre parallellt.

Precisionskontroll av mätinstrumentet

Precisionspåverkan

Den största påverkan kommer från omgivnings-temperaturen. Särskilt temperaturskillnader från golvet och uppåt kan distrahera laserstrålen.

Eftersom temperaturskiktningen är störst nära marken bör du om möjligt montera mätverktyget på ett stativ och ställa upp det i mitten av arbetsytan.

Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta.

Kontrollera först höjd- och nivelleringsprecisionen hos den vägräta laserlinjen och därefter nivelleringsprecisionen hos den lodräta laserlinjen samt lodprecisionen.

Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.

Kontrollera höjdprecisionen hos den vägräta linjen

För kontroll behöver du en fri mätsträcka på 5 m på fast underlag mellan två väggar, A och B.

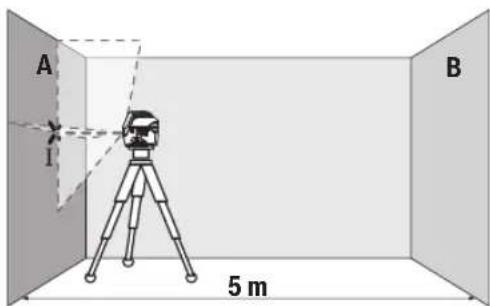

- Montera mätinstrumentet i närheten av vägg A på ett stativ eller ställ det på ett fast, jämnt underlag. Sätt på mätverktyget. Välj krysslinjedrift med nivelleringsautomatik.

A B 1 5 m

- Rikta in lasern på närmsta vägg A och låt mätinstrumentet nivelleras. Markera mitten av punkten vid vilken laserlinjerna korsas på väggen (punkt I).

- Vrid mätinstrumentet i 180°, låt det nivelleras och markera krysspunkten för laserlinjerna på motsatt vägg B (punkt II).

- Placera mätinstrumentet - utan att vrida det - nära vägg B, starta det och låt det nivelleras.

A I B II

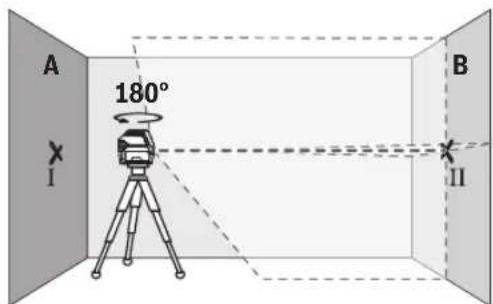

- Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att laserlinjernas krysspunkt träffar precis på tidigare markerad punkt II på vägg B.

- Vrid mätinstrumentet i 180° utan att ändra höjden. Rikta in det på vägg A så att den lodräta laserlinjen löper genom den tidigare markerade punkten I. Låt mätinstrumentet nivelleras och markera krysspunkten för laserlinjerna på vägg A (punkt III).

- Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska höjdavvikelsen hos mätinstrumentet.

Vid en mätsträcka på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

76 | Svensk

10 m × ±0,3 mm/m = ±3 mm. Differensen d mellan punkterna I och III får därför vara max 3 mm.

Kontrollera nivelleringsprecisionen hos den vägräta linjen

För kontrollen behöver du en fri ytan på ca. 5 × 5 m.

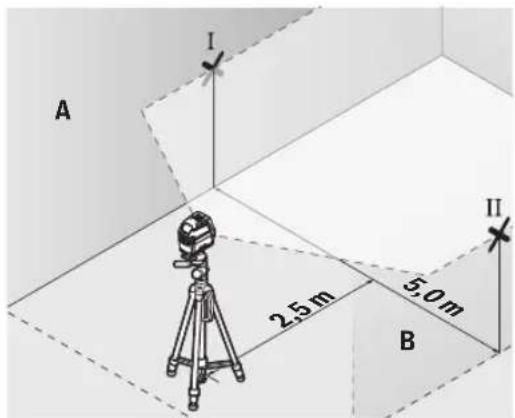

- Montera mätinstrumentet mellan väggarna A och B på ett stativ eller ställ det på ett fast, jämnt underlag. Välj vågrät linjedrift med nivelleringsautomatik och låt mätverktyget nivellera in sig.

- Markera mitten av laserlinjen (punkt I på vägg A och punkt II på vägg B) 2,5 m från mätverktyget på båda väggar.

• Ställ in mätverktyget vridet 180° på 5 m avständ och låt nivellera in det.
• Rikta in mätinstrumentet i höjden (med hjälp av stativet eller eventuellt med underlag), så att laserlinjernas krysspunkt träffar precis på tidigare markerad punkt II på vägg B.
• Markera mitten av laserlinjen på vägg A som punkt III (lodrät över resp. under punkt I).
• Differensen d mellan de båda markerade punkterna I och III på vägg A utgör den faktiska avvikelsen från vågrät hos mätinstrumentet.

På mätsträckan på 2 × 5 m = 10 m uppgår den maximalt tillåtna avvikelsen:

10 m × ±0,3 mm/m = ±3 mm. Differensen d mellan punkterna I och III får därför vara max 3 mm.

Kontrollera nivelleringsprecisionen hos den lodräta linjen

För kontroll behövs en dörröppning (på fast underlag) med minst 2,5 m plats på båda sidor om dörren.

- Ställ mätinstrumentet med 2,5 m avständ till dörröppningen på jämnt, fast underlag (inte på ett stativ). Välj lodrät linjedrift med nivelleringsautomatik. Rikta in laserlinjen på dörröppningen och låt nivellera in mätverktyget.

- Markera mitten av den lodräta laserlinjen på golvet i dörröppningen (punkt I), på 5 m avständ från den andra sidan av dörröppningen (punkt II) samt den övre kanten av dörröppningen (punkt III).

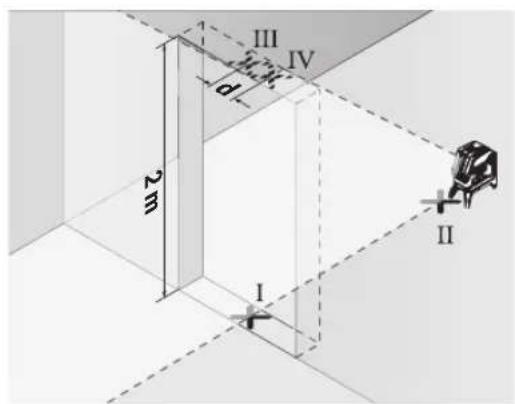

• Vrid mätinstrumentet i 180° och ställ det på den andra sidan av dörröppningen direkt bakom punkt II. Låt mätinstrumentet nivelleras och rikta in den lodräta laserlinjen så att mitten går rakt genom punkterna I och II.
• Markera mitten av laserlinjen på den övre kanten av dörröppningen som punkt IV.
• Differensen d mellan de båda markerade punkterna III och IV utgör den faktiska avvikelsen från lodrät nivå.
• Mät dörröppningens höjd.

Den maximalt tillåtna avvikelsen beräknar du på följande sätt:

dörröppningens dubbla höjd × 0,3 mm/m

Exempel: Vid en höjd på dörröppningen på 2 m får den

maximala avvikelsen uppgå till

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Punkterna III och IV får därmed vara max 1,2 mm från varandra.

Kontrollera lodprecision

För kontroll behöver du en fri mätsträcka på ca 5 m mellan golv och tak.

- Montera mätverktyget på vridplattan (15) och ställ det på golvet. Välj punktdrift och låt mätverktyget nivellera in sig.

I 5 m II

- Markera mitten på den övre krysspunkten i taket (punkt I). Markera dessutom mitten på den undre laserpunkten på golvet (punkt II).

• Vrid mätverktyget i 180°. Positionera det så att mitten av den undre laserpunkten ligger på den redan markerade punkten II. Låt mätverktyget nivellera. Markera mitten på den övre laserpunkten (punkt III).
• Differensen d mellan de båda markerade punkterna I och III utgör den faktiska avvikelsen från lodrät nivå.

Den maximala tillåtna avvikelsen beräknar du på följande sätt:

dubbelt avständ mellan golv och tak × 0,7 mm/m.

Exempel: Vid ett avständ mellan golv och tak på 5 m får den maximala avvikelsen uppgå till

2 × 5 m × ± 0,7 mm/m = ± 7 mm. Punkterna I och III får därmed vara max 7 mm från varandra.

Arbetsanvisningar

Använd alltid endast mitten av laserpunkten resp. laserlinjen för markering. Storleken på laserpunkten resp. bredden på laserlinjen ändras med avständet.

Arbeta med laser-måltavla (se bild L)

Laser-mältavlan (21) förbättrar synligheten hos laserstrålen vid ogynnsamma villkor och stora avständ.

Den reflekterande ytan på lasermåltavlan (21) förbättrar laserlinjens synlighet, tack vare den transparenta ytan är laserlinjen synlig även från baksidan av lasermåltavlan.

Arbeta med stativet (tillbehör)

Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt mätverktyget med 1/4"-stativhållaren (11) på stativets gänga (24) eller på ett vanligt kamerastativ. För fäste på ett vanligt kamerasystiv använder du 5/8"-fästet (12). Skruva fast mätinstrumentet med fästskruven.

Rikta in stativet grovt innan du startar mätinstrumentet.

Fäste med universalhållaren (tillbehör) (se bild L)

Med hjälp av den universella hållaren (20) kan du fästa mätinstrumentet t.ex. på lodräta ytor, rör eller magnetiska material. Universalhållaren är också lämplig som golvstativ och underlättar höjdinriktning för mätverktyget.

Rikta in universalhållaren (20) grovt innan du startar mätinstrumentet.

Användning med lasermottagare (tillbehör)

Vid ogynnsamma ljusförhållanden (ljus bakgrund, direkt solljus) och på större avständ använder du lasermottagaren (23) för att lättare hitta laserlinjerna. Använd mottagarläget (se „Mottagarläge“, Sidan 74) vid arbete med lasermottagaren.

Laser-glasögon (tillbehör)

Laser-glasögonen filtrerar omgivningsljuset. Därigenom verkar laserljuset ljusare för ögat.

Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.

Arbetsexempel (se bild G-M)

Exempel på användningsmöjligheter för mätinstrumentet finns på grafiksidorna.

Ställ alltid mätinstrumentet nära den yta eller kant som ska kontrolleras och låt det alltid nivelleras innan varje mätning. Mät avständen mellan laserstrålen och en yta eller kant som ligger så långt ifrån varandra som möjligt.

Underhåll och service

Underhåll och rengöring

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor. Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

78 | Norsk

Rengör särskilt ytorna vid laserns utgångsöppning regelbundet och ta bort eventuellt damm. Lagra och transportera mätinstrumentet endast i skyddsfodralet (28) eller väskan (26). Vid reparation ska mätinstrumentet skickas in i skyddsfodralet (28) eller väskan (26).

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt

Svenska

Du hittar fler kontaktuppgifter till service här:

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade mätinstrument, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Norsk

Måleverktøyet har flere driftsmoduser som du när som helst kan veksle mellom:

• Krysslinje- og punktmodus: Måleverktøyet genererer en vannrett og en loddrett laserlinje forover og et laserpunkt loddrett både oppover og nedover. Laserlinjene krysser hverandre i 90° vinkel.
• Linjemodus vannrett: Måleverktøyet generer en vannrett laserlinje forover.

- Linjemodus loddrett: Måleverktøyet generer en loddrett laserlinje forover.

laserlinjen när du markerer. Størrelsen på laserpunktet eller bredden på laserlinjen endrer seg med avstanden.

Arbeide med lasermåltavlen (se bilde L)

Darbs ar svärsta fiksatoru
