NAVODILA ZA UPORABO GCL 250 Professional BOSCH

(22) Očala za opazovanje laserskega žarka

(28) Zaščitna torbica

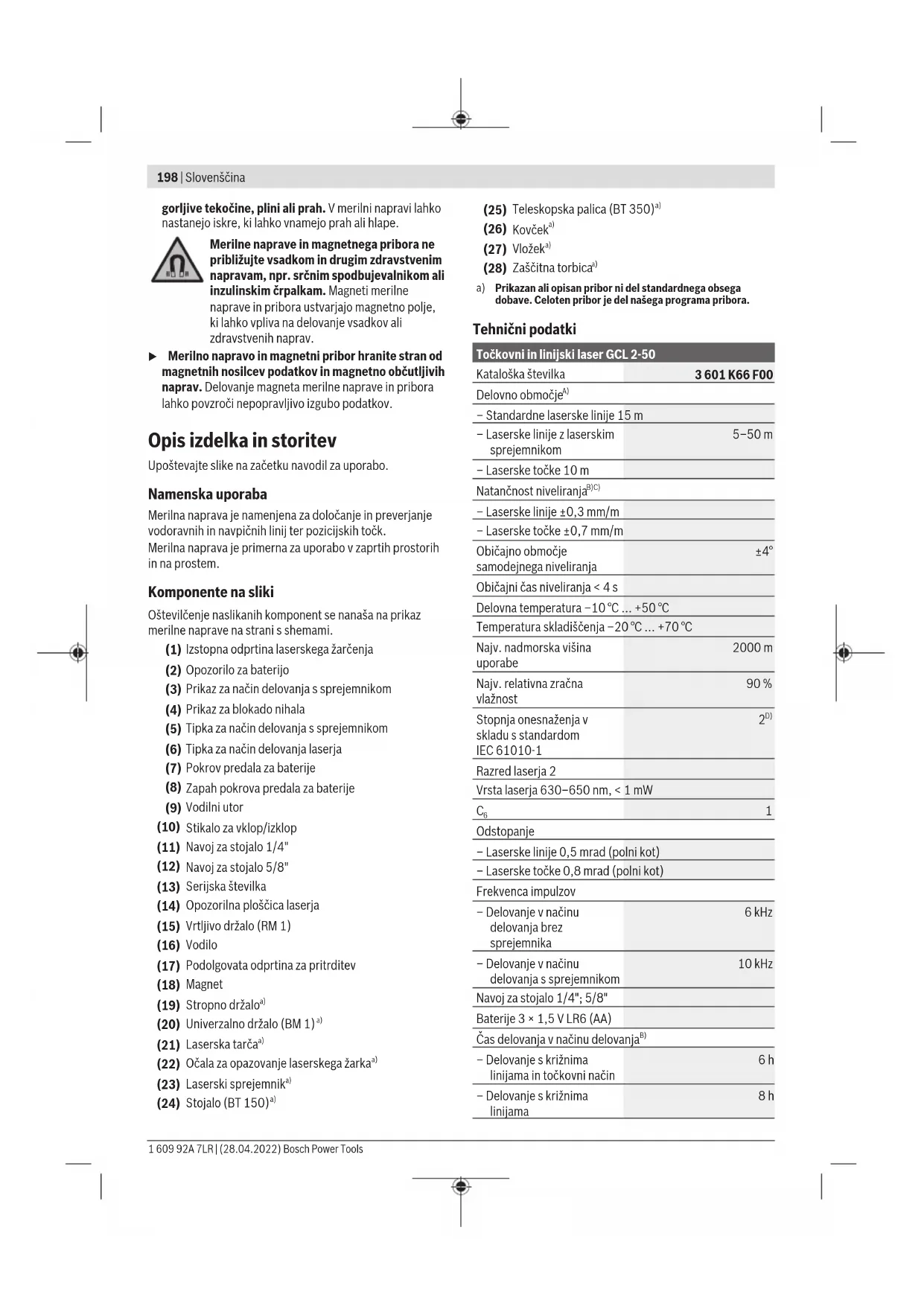

Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora. Tehnični podatki Točkovni in linijski laser GCL 2-50 Kataloška številka 3 601 K66 F00 Delovno območje

Odstopanje – Laserske linije 0,5mrad (polni kot) – Laserske točke 0,8mrad (polni kot) Frekvenca impulzov – Delovanje v načinu delovanja brez sprejemnika 6kHz – Delovanje v načinu delovanja s sprejemnikom 10kHz Navoj za stojalo 1/4"; 5/8" Baterije 3×1,5V LR6(AA) Čas delovanja v načinu delovanja

1 609 92A 7LR | (28.04.2022) Bosch Power ToolsSlovenščina | 199 Točkovni in linijski laser GCL 2-50 – Linijsko delovanje 16h – Točkovni način 22h Teža v skladu z EPTA- Procedure 01:2014 0,49kg Dimenzije (dolžinaךirina× višina) – Brez vrtljivega držala 112x55x106mm – Z vrtljivim držalom 132x81x163 mm Vrsta zaščite IP54 (zaščita pred prahom in škropljenjem vode) A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša.

pri 20–25°C C) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali neposredne sončne svetlobe). Po močnejših temperaturnih nihanjih lahko pride do odklonov natančnosti. D) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat. Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (13) na tipski ploščici. Namestitev Namestitev/menjava baterij Za delovanje merilne naprave priporočamo uporabo alkalno- manganovih baterij. Za odpiranje pokrova predalčka za baterije(7) pritisnite blokirni mehanizem(8) in odprite pokrov predalčka za baterije. Vstavite bateriji. Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji. Ko so baterije skoraj izpraznjene, opozorilna lučka za stanje baterije(2) utripa rdeče. Poleg tega vsakih 10min za pribl.5s utripajo tudi laserske linije. Merilno napravo lahko po prvem utripanju uporabljate še pribl.1h. Ko se baterije izpraznijo, laserske linije pred samodejnim izklopom še enkrat utripnejo. Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo. u Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo. Delo z vrtljivim držalomRM1 (glejteslikeA1– A3) Z vrtljivim držalom(15) lahko merilno napravo vrtite za 360° okrog središčne točke navpičnice, ki je ves čas vidna. Tako lahko usmerite laserske linije, ne da bi spremenili položaj merilne naprave. Merilno napravo z utorom(9) namestite na vodilo(16) vrtljivega držala(15) in merilno napravo do konca potisnite na ploščo. Če želite merilno napravo odstraniti, jo v obratni smeri povlecite z vrtljivega držala. Možnosti za namestitev vrtljivega držala: – stoje na ravni površini, – privijačeno na navpično površino, – s stropno sponko(19) na kovinskih stropnih letvah, – z magneti(18) na kovinsko površino. Delovanje Uporaba u Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. u Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. V primeru večjih temperaturnih nihanj pustite, da se merilna naprava ohladi, pred nadaljevanjem dela pa vedno preverite natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran201). Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave. u Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran201). u Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala. Vklop/izklop Za vklop merilne naprave potisnite stikalo za vklop/ izklop(10) v položaj On (za delo z blokado nihala) ali v položaj On (za delo s samodejnim niveliranjem). Merilna naprava takoj po vklopu iz izstopnih odprtin(1) začne oddajati laserske žarke. u Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje. Za izklop merilne naprave stikalo za vklop/izklop (10) potisnite v položaj Off. Ob izklopu se nihajna enota zapahne. u Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe. Pri prekoračitvi najvišje dovoljene delovne temperature 50°C se naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite. Samodejni izklop Če v času 120min ne pritisnete nobene tipke na merilni napravi, se ta za varčevanje baterij samodejno izklopi. Za vklop merilne naprave po samodejnem izklopu lahko stikalo za vklop/izklop (10) najprej potisnete v položaj „Off“ in merilno napravo nato znova vklopite oz. enkrat pritisnete Bosch Power Tools 1 609 92A 7LR | (28.04.2022)200 | Slovenščina tipko za način delovanja laserja (6) ali tipko za način delovanja s sprejemnikom (5). Začasno deaktiviranje samodejnega izklopa Za deaktivacijo samodejnega izklopa (pri vklopljeni merilni napravi) pritisnite in držite tipko za način delovanja laserja (6) vsaj 3 sekunde. Ko se samodejni izklop deaktivira, laserski žarki na kratko utripnejo in tako potrdijo izklop. Opomba: če delovna temperatura preseže 45°C, samodejnega izklopa ni mogoče deaktivirati. Če želite aktivirati samodejni izklop, izklopite merilno napravo in jo nato spet vklopite. Nastavitev načina delovanja Merilna naprava omogoča več načinov delovanja, med katerimi lahko kadar koli preklapljate: – Delovanje s križnima linijama in točkovno delovanje: merilna naprava prikaže eno vodoravno in eno navpično linijo v smeri naprej ter po eno zgornjo in spodnjo navpično točko. Laserske linije se križajo pod kotom 90°. – Vodoravno linijsko delovanje: merilna naprava prikaže eno vodoravno linijo v smeri naprej. – Navpično linijsko delovanje: merilna naprava prikaže eno navpično linijo v smeri naprej. Če merilna naprava stoji v prostoru, je navpična laserska linija prikazana na stropu čez zgornjo lasersko točko. Če merilna naprava stoji neposredno na zidu, je navpična laserska linija prikazana kot skoraj popolnoma krožna linija (360-stopinjska linija). – Točkovno delovanje: merilna naprava prikaže po eno navpično točko zgoraj in spodaj. V vseh načinih delovanja razen v točkovnem načinu lahko izberete samodejno niveliranje ali blokado nihala. Da spremenite način delovanja, pritisnite na tipko za način delovanja laserja(6). Delo s samodejnim niveliranjem Vrstni red korakov Vodoravno linijsko delovanje Navpično linijsko delovanje Točkovni način Prikaz za blokado nihala(4) Slika Stikalo za vklop/izklop(10) v položaju „ On“

Delovanje s križnima linijama 1 609 92A 7LR | (28.04.2022) Bosch Power ToolsSlovenščina | 201 Če med delom z blokado nihala preklopite v način „Delo s samodejnim niveliranjem“ (stikalo za vklop/izklop(10) v položaju On), se vedno vklopi prva možnost kombinacije prikazov tega načina. Način delovanja s sprejemnikom Za izvajanje dela z laserskim sprejemnikom (23) je treba ne glede na izbrani način dela vklopiti način delovanja s sprejemnikom. V načinu delovanja s sprejemnikom laserske linije utripajo z zelo visoko frekvenco, da jih lahko laserski sprejemnik (23) najde. Za vklop načina delovanja s sprejemnikom pritisnite tipko za način s sprejemnikom (5). Prikaz načina delovanja s sprejemnikom (3) zasveti zeleno. Človeško oko lahko laserske linije pri vklopljenem načinu delovanja s sprejemnikom zaznava v manjšem obsegu. Za izvajanje dela brez laserskega sprejemnika zato izklopite način delovanja s sprejemnikom tako, da ponovno pritisnete na tipko za način s sprejemnikom (5). Prikaz načina delovanja s sprejemnikom (3) ugasne. Samodejno niveliranje Delo s samodejnim niveliranjem (glejte slikeB–E) Merilno napravo postavite na vodoravno in trdno podlago ali jo pritrdite na vrtljivo držalo(15). Za delo s samodejnim niveliranjem stikalo za vklop/izklop (10) potisnite v položaj „ On“. Samodejno niveliranje se v območju samodejnega niveliranja ±4° samodejno uravna. Ko laserski žarki ne utripajo več, je merilna naprava uravnana. Laserski žarki začnejo hitro utripati, če samodejno niveliranje ni možno, npr. ker stojna ravnina merilne naprave od vodoravnice odstopa več kot4°. V tem primeru merilno napravo postavite v vodoravni položaj in počakajte na samodejno niveliranje. Kakor hitro je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserski žarki trajno svetijo. V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po niveliranju preverite položaj laserskih žarkov glede na referenčne točke, da bi se tako izognili napakam zaradi premika merilne naprave. Delo z blokado nihala (glejteslikoF) Za delo z blokado nihala stikalo za vklop/izklop(10) potisnite v položaj „ On“. Prikaz blokade nihala(4) sveti rdeče in laserske linije neprestano počasi utripajo. Pri delu z blokado nihala je samodejno niveliranje izklopljeno. Merilno napravo lahko držite v roki ali pa jo položite na nagnjeno podlago. Laserski žarki se ne nivelirajo več in ne potekajo več nujno pravokotno eden na drugega. Preverjanje natančnosti merilne naprave Vplivi na natančnost Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka. Slojevitost temperature je v bližini tal največja, zato merilno napravo po možnosti namestite na stojalo, ki ga postavite na sredino delovne ploskve. Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja. Vedno najprej preverite natančnost višine in niveliranja vodoravne laserske linije, nato pa natančnost niveliranja navpične laserske linije ter natančnost navpičnice. Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna služba Bosch. Preverjanje natančnosti višine vodoravne linije Za preverjanje potrebujete prosto merilno območje dolžine 5m na trdni podlagi med dvema stenama A in B. – Merilno napravo namestite blizu steneA na stojalo ali jo postavite na trdno, ravno podlogo. Vključite merilno napravo. Izberite delovanje s križnima linijama s samodejnim niveliranjem.

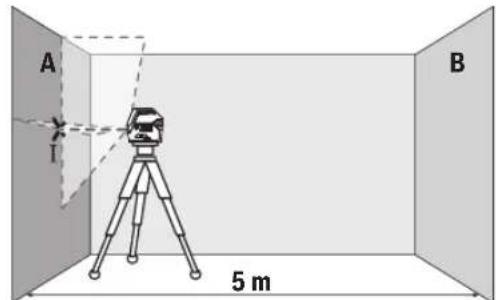

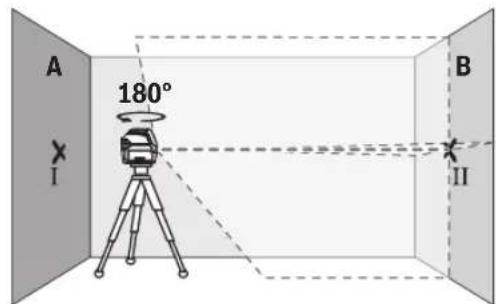

180° – Merilno napravo obrnite za 180°, počakajte, da se uravna in označite stičišče laserskih linij na nasprotni steni B (točka Ⅱ). – Merilno napravo brez vrtenja namestite v bližino stene B, jo vklopite in dovolite, da se uravna. Bosch Power Tools 1 609 92A 7LR | (28.04.2022)202 | Slovenščina

– Višino merilne naprave (s stojalom ali po potrebi s podlaganjem) naravnajte tako, da stičišče laserskih linij sovpada s točko Ⅱ, ki ste jo pred tem označili na steni B.

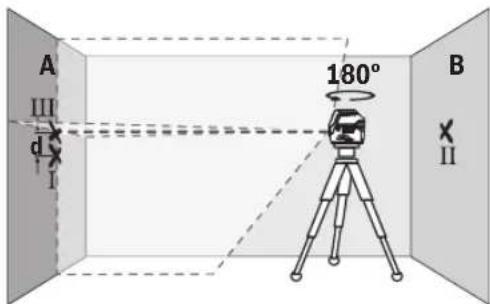

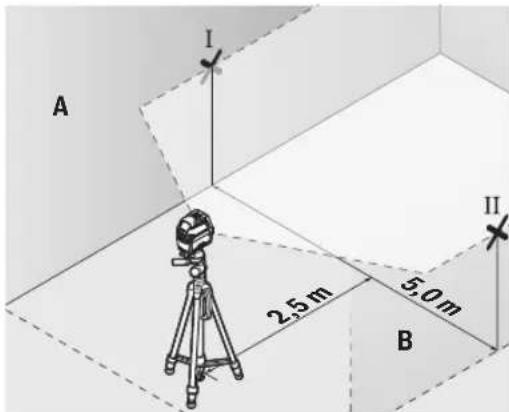

– Merilno napravo zavrtite za 180°, ne da bi pri tem spremenili višino. Usmerite jo v steno A, tako da bo navpična laserska linija potekala skozi prej označeno Ⅰ. Počakajte, da se merilna naprava uravna in označite stičišče laserskih linij na steni A (točka Ⅲ). – Razlika d označenih točk Ⅰ in Ⅲ na steni A pomeni dejansko višinsko odstopanje merilne naprave. Največje dovoljeno odstopanje na merilni razdalji 2×5m=10m znaša: 10m×±0,3mm/m=±3mm. Razlika d med točkamaⅠ in Ⅲ sme znašati največ 3mm. Preverjanje natančnosti niveliranja vodoravne linije Za preverjanje potrebujete prosto ploskev z velikostjo približno 5×5m. – Merilno napravo namestite na sredino med steniA in B na stativ ali pa jo odložite na trdno, ravno podlago. Izberite vodoravno linijsko delovanje s samodejnim niveliranjem in počakajte, da se merilna naprava uravna. 2,5 m 5,0 m

– Merilno napravo obrnite za 180°, jo postavite 5m stran od stene in počakajte, da se uravna. – Naravnajte višino merilne naprave tako (s stativom ali po potrebi s podlaganjem), da se sredina laserske linije točno ujema s prej označeno točkoII na steniB. – Na steniA sredino laserske linije označite kot točkoIII (navpično nad oziroma pod točkoI). – Razlika d označenih točkⅠ in Ⅲ na steniA pomeni dejansko odstopanje merilne naprave od vodoravnice. Največje dovoljeno odstopanje na merilni razdalji 2×5m=10m znaša: 10m×±0,3mm/m=±3mm. Razlika d med točkamaⅠ in Ⅲ sme znašati največ 3mm. Preverjanje natančnosti niveliranja navpične linije Za preverjanje potrebujete odprtino za vrata, pri kateri je (na trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora. – Merilno napravo 2,5 m od odprtine vrat namestite na trdno, ravno podlago (ne na stojalo). Izberite navpično linijsko delovanje s samodejnim niveliranjem. Lasersko linijo usmerite na odprtino vrat in dovolite, da se merilna naprava uravna. 1 609 92A 7LR | (28.04.2022) Bosch Power ToolsSlovenščina | 203 2,5 m 2,5 m – Sredino navpične laserske linije označite na dnu odprtine za vrata (točka Ⅰ), na razdalji 5 m na drugi strani odprtine za vrata (točka Ⅱ) in na zgornjem robu odprtine za vrata (točka Ⅲ).

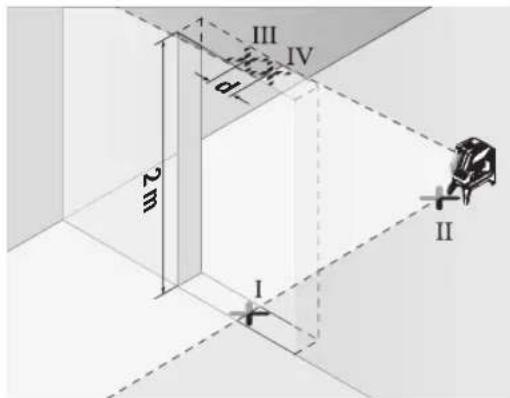

2 m – Merilno napravo zavrtite za 180° in jo na drugi strani odprtine za vrata postavite neposredno za točko Ⅱ. Dovolite, da se merilna naprava uravna, in navpično lasersko linijo usmerite tako, da njeno središče poteka natančno skozi točki Ⅰ in Ⅱ. – Sredino laserske linije na zgornjem robu odprtine vrat označite kot točko Ⅳ. – Razlika d označenih točk Ⅲ in Ⅳ pomeni dejansko odstopanje merilne naprave od navpičnice. – Izmerite višino odprtine za vrata. Največje dopustno odstopanje izračunate na naslednji način: dvojna višina odprtine vrat×0,3mm/m Primer: pri višini odprtine vrat 2m sme največje dopustno odstopanje znašati 2×2m×±0,3mm/m=±1,2mm. TočkiⅢ in Ⅳ smeta biti zato oddaljeni največ 1,2mm. Preverjanje natančnosti navpičnice Za preverjanje potrebujete prosto merilno razdaljo na trdni podlogi z razdaljo pribl. 5m med tlemi in stropom. – Merilno napravo namestite na vrtljivo držalo(15) in jo postavite na tla. Izberite točkovno delovanje in dovolite, da se merilna naprava uravna. 5 m – Označite sredino zgornje laserske točke na stropu (točkaⅠ). Poleg tega označite tudi sredino spodnje laserske točke na tleh (točkaⅡ).
