กฎระเบียบเพื่อความปลอดภัย

ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจสอบ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น หาก ไม่ใช้เครื่องมือวัดตามคลาแนะน้ําเหล่านี้ ระบบป้องกันเบ็ดเสร็จในเครื่องมือวัดอาจได้

รับผลกระทบ oxытаไโพป้ายเตือนที่อยู่บนเครื่องมือวัดนี้ลับ เลือน เก็บรักษาคาแนะนาIndiaเหล่านี้ไว้ให้ดี และหากเครื่องมือวัดนี้ถูกส่งต่อไปยังผู้อื่น ให้ส่งมอบคาแนะนาIndiaเหล่านี้ไปด้วย

ข้อควรระวัง - การใช้อุปกรณ์ทํางานหรืออุปกรณ์ปรับเปลี่ยนอื่นๆ นอกเหนือไปจากที่ระบุไว้ในที่นี้ หรือการใช้วิธีการอื่นๆ อาจนฯไปสู่การสัมผัสกับรังสีอันตรายได้

▶ เครื่องมีอวัดนี้จัดส่งมาพร้อมบ้ายเดือนแสงเลเซอร์ (แสดงในหน้าภาพประกอบของเครื่องมีอวัด)

▶ หากข้อความของป้ายเดือนแสงเลเซอร์ไม่ได้เป็นภาษา ของท่าน ให้ติดสติกเกอร์ที่จัดส่งมาที่พิมพ์เป็นภาษา ของท่านทับลงบนข้อความก่อนใช้งานครั้งแรก

อย่าเล็งลําแสงเลเซอร์ไปยังคนหรือสัตว์ และ ตัวห่านเองอย่าจ้องมองเข้าในลําแสงเลเซอร์ โดยตรงหรือลําแสงเลเซอร์สะท้อน การกระ ทําดังกล่าวอาจทําให้คนตาพร่ ทําให้เกิด อุบัติเหตุ หรือทําให้ดวงตาเสียหายได้

▶ ถ้าแสงเลเซอร์เข้าตา ต้องปิดตาและหันศีรระออกจาก ลําแสงในหันที่

▶ อย่าหําการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์

▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น แวนนิรภัย แวนสำหรับมองแสงเลเซอร์ใช้สำหรับมอง สำแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยบ้องกัน รังสีเลเซอร์

▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น แวนกันแดดหรือใส่ขับรรลยนต์แวนสำหรับมองแสง เลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้ อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นลี
▶ ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจสอบ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น ทั้งนี้เพื่อให้มันใจได้ว่าจะสามารถใช้งานเครื่องมือ วัดไตอย่างปลอดภัยเสมอ
▶ อย่าให้เต็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม่ควบคุม ดูแล เด็กๆ อาจทมาให้บุคคลอื่นหรือตนเองตาพร่าโดยไม่ ตั้งใจ
▶ อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสี่ยงต่อการระเบิด ซึ่งเป็นที่มีของเหลว แก้ซ หรือผุ่นที่ติดไฟได้ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นละอองหรือประเทศไทยทั้งติดไฟได้

ต้องกันเครื่องมีอวัดและอุปกรณ์ประกอบที่มี คุณสมบัติเป็นแม่เหล็กให้ท่างจากวัตถุปลูก ถ่ายในร่างกายและอุปกรณ์ทางการแพทย์อื่นๆ เครื่องปรับจังหวะการเต้นของหัวใจด้วย ไฟฟ้าหรือบั้มอินซูลิน แม่เหล็กของเครื่องมือวัด และอุปกรณ์ประกอบจะสร้างสนามแม่เหล็กซึ่ง สามารถพ้าให้วัตถุปลูกถ่ายในร่างกายและ อุปกรณ์ทางการแพทย์อื่นๆ ทํางานบกพร่องได้

▶ ต้องกันเครื่องมือวัดและอุปกรณ์ประกอบที่มีคุณสมบัติเป็นแม่เหล็กให้ห่างจากสื่อนไขข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ที่ไวต่อแรงดึงดูดแม่เหล็ก แม่เหล็กของเครื่องมือวัดและอุปกรณ์ประกอบสามารถทําให้ข้อมูล สูญหายอย่างเรียกลับไม่ได้

รายละเอียดผลิตภัณฑ์และข้อมูล

הִרָהּוֹת

กรุณาดูภาพประกอบในล่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมีอวัตนี้ใช้สําหรับกําหนดและตรวจสอบเส้นแนวนอน และเส้นแนวตั้ง รวมทั้งจุดติ่ง เครื่องมีอวัตนี้เหมาะสมไหรับใช้งานทั้งภายในและภายนอก อาคาร

ส่วนประกอบที่แสดงภาพ

ลําดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือวัดที่แสดงในหน้าภาพประกอบ

(1) ช่องทางออกลําแสงเลเซอร์

(2) ไฟเตือนแบตเตอรี่
(3) ไฟแสดงใหมดอุปกรณ์รับ
(4) ไฟแสดงการล้อคแป้น
(5) ปุ่มใหมตอุปกรณ์รับ
(6) บุ่มสําหรับรูปแบบการทํางานของเลเซอร์
(7) ฝาช่องใส่แบตเตอรี่
(8) ตัวล้อคฝาช่องใส่แบตเตอรี่
(9) ร่องนา
(10) ลวิทช์เปิด-ปิด
(11) ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4"
(12) ช่องประกอบของชาตั้งแบบสามขาขนาด 5/8"
(13) หมายเลขเครื่อง
(14) ป้ายเตือนแสงเลเซอร์
(15) ฐานยืดหมุนได้ (RM 1)
(16) รางนา
(17) รูติดตั้งตาม
(18) แม่เหล็ก
(19) อุปกรณ์อีตกับเพดาน
(20) ด้ามจับอนกประสงค์ (BM 1) ^a)
(21) แผนเป้าหมายเลเซอร์
(22) แวนสำหรับมองแสงเลเซอร์
(23) อุปกรณ์รับแสงเลเซอร์ ^a)
(24) ชาตั้งแบบสามชา (BT 150) ^a)
(25) เสาแบบยืด decimal์ได้ (BT 350) ^a)
(26) ที่บ ^a)
(27) ช่องใส่
(28) กระเป๋าใส่เครื่องมือวัด ^a)

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรฐาน กรุษ metadataดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประ กอบของเรา

ข้อมูลทางเทคนิค

เลเซอร์แบบเส้นและจุด	GCL 2-50
หมายเลขสินค้า	3 601 K66 F00
ย่านการทบางาน์
- เสนเลเซอร์มาตรฐาน	15 ม.

264|ไทย

เลเซอร์แบบเส้นและจุด	GCL 2-50
- เสนเลเซอร์เมื่อมีอุปกรณ์รับแสง	5-50 m.
- จุดเลเซอร์	10 m.
ความแม่นยป่าการทําระดับ ^1)^1)
- เสนเลเซอร์	± 0.3 mm./m.
- จุดเลเซอร์	± 0.7 mm./m.
ย่านการทําระดับอัตโนมัติปกติ	± 4^
ระยะเวลาทําระดับปกติ	< 4 วินาที
อุณหภูมิใช้งาน	-10^ C +50^ C
อุณหภูมิเก็บรักษา	-20^ C +70^ C
ความสูงใช้งานเหนือระดับอ้างอิง สูงสุด	2000 m.
ความชั้นสัมพัทธ์ สูงสุด	90 %
ระดับมลพิษตามIEC 61010-1	2^2)
ระดับเลเซอร์	2
ชนิดเลเซอร์	630-650 นาโนเมตร,< 1 มิลลิวัตต์
C_6	1
การบานออกของลําแสง
- เสนเลเซอร์	0.5 mrad (มุมเต็ม)
- จุดเลเซอร์	0.8 mrad (มุมเต็ม)
อัตราซีพจร
- การทํางานโดยปราศจากโหมดอุปกรณ์รับ	6 กิโลเอิรตซ์
- การทํางานในโหมดอุปกรณ์รับ	10 กิโลเอิรตซ์
ช่องประกอบของชาตั้งแบบสามขา	1/4"; 5/8"
แบตเตอรี่	3 × 1.5 VLR6 (AA)
ระยะเวลาทํางานสําหรับรูปแบบการทํางปัน
- การทํางานแบบเส้นกากบาทและแบบจุด	6 ชม.
- การทํางานแบบเส้นกากบาท	8 ชม.
- การทํางานแบบเส้น	16 ชม.

เลเซอร์แบบเส้นและจุด	GCL 2-50
– การทํางานแบบจุด	22 ชม.
น้ําหนักตามระเบียบการEPTA-Procedure01:2014	0.49 กก.
ขนาด (ความยาว × ความกว้าง × ความสูง)
– ไม่มีฐานยืดหมุนได้	112 × 55 × 106 มม.
– มีฐานยืดหมุนได้	132 × 81 × 163 มม.
ระดับการคุ้มกัน	IP 54 (ป้องกันฝนและน้ํากระเดินเปียก)

A) ย่านการทางานอาจดลงหากมีสภาวะแวดล้อมที่ไม่เหมาะสม (ต.ย. เช่น แสงอาทิตย์ส่องโดยตรง)

B) 20-25 °C

C) ค่าที่ระบุเป็นค่าที่กําหนดตามตามสภาพแวดล้อมปกติ (เช่น ไม่มี การสั่นสะเหือน ปราศจากหมอกควัน ไม่โดยแสงแตดโดยตรง) ความผันผวนของอุณหุภูมิที่มากเกินไปอาจส่งผลให้เกิดความเบี่ยง เบนต่อความแผ่นย์ Pastได้

D) เกิดขึ้นเฉพาะมลพิษที่ไม่น paraไฟฟ้า ยกเว้นบางครั้งน paraไฟฟ้าได้ ชั่วควราที่มีสาเหตุจากการกลิ่นตัวที่ได้คาดว่าจะเกิดขึ้น

สำหรับการระบุเครื่องมือวัดของท่านอย่างชัดเจน กรุณาดูหมายเลข เครื่อง (13) บนแผ่นป้ายรุ่น

การติดตั้ง

การใส่/การเปลี่ยนแบตเตอรี่

สำหรับการใช้งานเครื่องมือวัด ขอแนะน่าให้ใช้แบตเตอรี่อัล คาไลน์แมงกานิส

เมื่อต้องการเปิดฝาช่องใส่แบตเตอรี่ (7) ไหักตล้อค (8) และ พับฝาช่องใส่แบตเตอรี่ชั้น ใส่แบตเตอรี่เข้าไป

ขณะใส่แบตเตอรี่ต้องดูไห้ข้าแบตเตอรี่อยู่ในต片าแหน่งที่ถูกต้อง ตามที่กําหนดไว้ที่ต้านในช่องใส่แบตเตอรี่

หากแบตเตอรี่ออนไฟแสดงสถานะแบตเตอรี่ (2) นอกจากนี้ เส้นเลเซอร์จะกะพริบทุกๆ 10 นาทีนานประมาณ 5 วินาที หลังการกะพริบครั้งแรก เครื่องมีอวัดยังสามารถPhiladelphiaนได้อิก ประมาณ 1 ชม. เมื่อแบตเตอรี่หมด เสนเลเซอร์จะกะพริบอีก ครั้งก่อนที่เครื่องจะปิดสวิทช์โดยอัตโนมัติ

เปลี่ยนแบตเตอร์ทุกก้อนพร้อมกันเสมอ โดยใช้แบตเตอร์จากผู้ผลิตรายเดียวกันทั้งหมดและมีความจุท่ากันทุกก้อน

▶ เมื่อไม่ใช้งานเครื่องมีอวัตเป็นเวลานาน ต้องถอด แบตเตอรือก แบตเตอรี่ในเครื่องมื้อตัดอาจกัดกร่อนใน ระหว่างเก็บรักษาเป็นเวลานาน และปล่อยประจุออกเองได้

การทํางานกับฐานยืดหมุนได้ RM 1 (ดูภาพ ประกอบ A1-A3)

เมื่อใช้ฐานยิตหมุนได้ (15) ทานสามารถหมุนเครื่องมือวัด 360° รอบจุดติ่งกลางที่มองเห็นได้เสมอ ดังนั้นท่านจึง สามารถจัดวางเส้นแสงเลเซอร์ได้อย่างแม่นยําโดยไม่ต้องเปลี่ยนต์แห่งเครื่องมือวัด

รวมเครื่องมือวัดโดยสอดร่องนパ (9) เข้าในรางนา (16)

ของฐานยืดหมุนได้ (15) และต้นเครื่องมือวัดบนแทนวางไป จนสุด

เมื่อต้องการถอดออก ให้ดึงเครื่องมือวัดในทิศทางตรงกันข้าม ออกจากฐานยืดหมุนได้

ท่านสามารถจัดวางฐานยืดหมุนได้ในตําแหน่งต่างๆ ดังนี้:

-ตั้งวางบนพื้นผิวที่ราบเรียบ
- ขันเข้ากับพื้นผิวในแนวตั้ง
- ติดบนแลบโลหะที่เพดานโดยใช้อุปกรณ์ยืดกับเพดาน (19)
- ติดบนพื้นผิวโลหะโดยใช้ม่เหล็ก (18)

การปฏิบัติงาน

การเริ่มต้นปฏิบัติงาน

▶ บ้องกันไม่ให้เครื่องมือวัตได้
รับความชิ้นและโดนแสงแตตส่องโดยตรง
▶ อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับ อุณหภูมิที่เปลี่ยนแปลงมาก ต. ย. เช่น อย่าปล่อยเครื่องไว้ในรถยนต์เป็นเวลานาน หากเกิดความพันผวนของ อุณหภูมิสูงขั้น ปล่อยให้เครื่องมือวัดปรับอุณหภูมิก่อนและตรวจสอบความแม่นยําก่อนตําเนินการต่อ (ดู "การตรวจสอบความแม่นยําของเครื่องมือวัด", หน้า 267) อุณหภูมิที่สูงมากหรืออุณหภูมิที่เปลี่ยนแปลงมากอาจส่งผลต่อความแม่นยําของเครื่องมือวัด
▶ หลีกเสี่ยงอย่าให้เครื่องมือวัตตกหล่นหรือถูกกระทบอย่างรุนแรง เมื่อเครื่องมือวัตถูกกระทบจากภายนอกอย่างแรง ขอแนะนĩาให้ทĩาการตรวจสอบความแม่นยําทุกครั้งก่อนปามาใช้งานต่อ (ดู "การตรวจสอบความแม่นยาของเครื่องมือวัต", หน้า 267)
▶ ปิดเครื่องมือวัดเมื่อชนย้าย เมื่อบิตสวิทช์ ชุดทบาระดับจะลูกล็อด ถ้าไม่เช่น นั้นการเคลื่อนไหวอย่างรุนแรงอาจทบาให้ชุดทบาระดับเสีย หายใต้

การเปิด-บิดเครื่อง

เมื่อต้องการเปิดสวิทช์ เครื่องมือวัด ให้ดันสวิทช์เปิด- บิด (10) ไปที่ตําแหน่ง On (สำหรับการ传统文化นโดยที่แป้น ล้อกอยู่) หรือไปที่ตําแหน่ง On (สำหรับการ传统文化นด้วย

การทําระดับอัตโนมัติ) เครื่องมือวัดปล่อยเส้นเลเซอร์ออกมา จากช่องทางออก (1) ทันที่เมื่อเปิดสวิทช์

อย่าส่องลําแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่าจ้อง มองลําแสงเลเซอร์แม่จะอยู่ในระยะไกล

เมื่อต้องการปิดสวิทช์เครื่องมือวัด ให้เลื่อนสวิทช์เปิด-ปิด (10) ไปที่ตําแหน่ง Off เมื่อบิดสวิทช์ชุดลูกดิ่งจะถูกล้อค

▶ อย่าวางเครื่องมือวัดที่เปิดสวิทย์ตั้งไว้โดยไม่มีผู้ดูแล และให้ปิดสวิทย์เครื่องมือวัดเมื่อเล็กใช้งาน คนอื่นอาจ ตาพร่จากแสงเลเซอร์ได้

หากเครื่องมีอุณหภูมิเกินกว่าอุณหภูมิใช้งานสูงสุดที่อนุญาตคือ 50 °C เครื่องจะปิดสวิทช์ ทั้งนี้เพื่อบปกครองเลเซอร์ใดโอด เมื่อ เครื่องมีอวัดเย็นลงแล้ว เครื่องพร้อมจะท Pizzaน ให้ปิดสวิทช์ เครื่องอีกครั้งได้

การปิดอัตโนมัติ

หากไม่มีการกดบุ่มใดๆ บนเครื่องมือวัตนานประมาณ

120 นาที เครื่องมือวัดจะปิดสวิทย์โดยอัตโนมัติเพื่อประหยัด แบตเตอรี่

เมื่อต้องการเปิดสวิทช์เครื่องมือวัดหลังการปิดสวิทช์โดย อัตโนมัติ ไห้ดันสวิทช์เปิด-บิด (10) ไปที่ตําแหน่ง "Off" และ จากนั้นจึงเปิดสวิทช์เครื่องมือวัดอีกครั้งหนึ่ง หรือไห้กดบุ่มรู แบบการทบางาน (6) หนึ่งครั้ง หรือกดบุ่มโหมดอุปกรณรับ (5) หนึ่งครั้ง

การยกเลิกการปิดอัตโนมัติชั่วคราว

เมื่อต้องการยกเลิกการปิดสวิทช์โดยอัตโนมัติ ไหกัดบุ่มรูปแบบการทํางาน (6) นานอย่างน้อยที่สุด 3 วินาที (ขณะเครื่องมือวัดเปิดสวิทช์อยู่) เพื่อยืนยันการยกเลิกการปิดสวิทช์โดยอัตโนมัติ ลําแสงเลเซอร์จะกะพริบชั้นสั้นๆ

หมายเหตุ: หากอุณหลูมิใช้งานสูงกว่า 45 °C จะไม่สามารถ ยกเลิกการบิดอัตโนมัติ

เมื่อต้องการเรียกใช้งานการปิดสวิทช์โดยอัตโนมัติ ให้ปิดสวิ ทช์เครื่องมือวัดและเปิดสวิทช์อีกครั้ง

การตั้งรูปแบบการที่งาน

เครื่องมือวัดนี้มีหลายรูปแบบการทํางาน ซึ่งท่านสามารถ สลับใช้ได้ตลอดเวลา:

• การทํางานแบบเส้นภาคภาพและแบบจุด: เครื่องมือวัด ผลิตเส้นเลเซอร์แนวนอนหนึ่งเส้นและแนวตั้งหนึ่งเส้นออก ทางด้านหนา และจุดเลเซอร์แนวตั้งออกทางด้านบนและ ล่างด้านละหนึ่งเส้น เสนเลเซอร์ไขวกันที่มุม 90°
• การทํางานแบบเส้นแนวนอน: เครื่องมื้อวัดผลิตเส้น เลขอร์แนวนอนหนึ่งเส้นออกทางด้านหน้า
• การทํางานแบบเส้นแนวตั้ง: เครื่องมือวัดผลิตเส้นเลเซอร แนวตั้งหนึ่งเส้นออกทางด้านหน้า เมื่อวางตําแหน่งเครื่องมือวัดในห้อง เสนเลเซอร์แนวตั้งจะ

266|ไทย

ปรากฏที่เพดานพันจุดเลเซอร์ต้านบน เมื่อวางตฯาแหน่งเครื่องเมื่อวัดซิตกับผนังห้องโดยตรง เส้น เลเซอร์แนวตั้งจะเป็นเส้นเลเซอร์ที่เกือบจะกลมทั้งหมด (เส้น 360°)

- การทํางานแบบจุด: เครื่องมือวัดผลิตจุดเลเซอร์แนวตั้งออกทางด้านบนและล่างด้านละหนึ่งเส้น นอกจากการทํางานแบบจุด ท่านสามารถเลือกทํางานต้วยการปรับระดับอัตโนมัติและโดยที่แป้นล้อกอยู่ กดปุ่มสําหรับรูปแบบการทํางานของเลเซอร์ (6)

การทํางานด้วยการทําระดับอัตโนมัติ

ลําดับชั้นตอนการทํางาน การทํางานแบบเส้นแนวนอน		การทํางานแบบเส้นแนวดื้ง	การทํางานแบบจุด	ไฟแสดงการล้อด Abน (4)	ภาพประกอบ
สวิทช์เปิด-บิต (10) ในตําแหน่ง "On"		● ● ● Bการทํางานแบบเส้นกากบาท
	กด 1 ครั้งบนบุ่มสําหรับรูปแบบการทํางานเส้นเลเซอร์ (6)			[0K52]
	กด 2 ครั้งบนบุ่มสําหรับรูปแบบการทํางานเส้นเลเซอร์ (6)			[6605]
	กด 3 ครั้งบนบุ่มสําหรับรูปแบบการทํางานเส้นเลเซอร์ (6)			[7872]
	กด 4 ครั้งบนบุ่มสําหรับรูปแบบการทํางานเส้นเลเซอร์ (6)			[6762]
		การทํางานแบบเส้นกากบาท

ในระหว่างการทํางานด้วยการทําระดับอัตโนมัติ หากท่าน เปลี่ยนมาใช้โหมด "การทํางานโดยไม่มีการล้อคแป้น" (สวิทช์

เปิด-ปิด (10) ในตําแหน่ง On) โหมดการทางานแบบผสม กันในครั้งแรกจะเปิดใช้งานอยู่เสมอ

การห้างานโดยที่แป้นล้อคอยู่

ลําดับชั้นตอนการทํางาน การทํางาน		แบบเส้นแนวนอน	การทํางานแบบเส้นแนวดัง	การทํางานแบบจุด	ไฟแสดงการล้อด แม่น (4)	ภาพประกอบ
สวิทช์เปิด-ปิด (10) ในตําแหน่ง On"		●● -			ลีแดง	F
		การทํางานแบบเส้นกากบาท
	กด 1 ครั้งบนบุ่มสําหรับรูปแบบการทํางานเส้นเลเซอร์ (6)				[RAY6]เดง
	กด 2 ครั้งบนบุ่มสําหรับรูปแบบการทํางานเส้นเลเซอร์ (6)				[OXT8]เดง
[HKYS]	กด 3 ครั้งบนบุ่มสําหรับรูปแบบการทํางานเส้นเลเซอร์ (6)				เดง	F
		การทํางานแบบเส้นกากบาท

ในระหว่างการทํางานกับการล้อคแป้น หากคุณเปลี่ยนมาใช้ โหมด "การทํางานโดยไม่มีการทําระดับอัตโนมัติ" (สวิทช เปิด-ยิด (10) ในตําแหน่ง On) โหมดการทํางานแบบ ผสมกันในครั้งแรกจะเปิดใช้งานอยู่เสมอ

โหมดอุปกรณ์รับ

เมื่อทํางานกับอุปกรณ์รับแสงเลเซอร์ (23) ต้องเรียกใช้งาน โหมดอุปกรณ์รับ – ไม่ว่าจะเลือกรูปแบบการทํางานใดก็ตาม

ใน Holmesอุปกรณ์รับ เส้นเลเซอร์จะพริบที่ความถี่สูงมาก และด้วยเหตุนี้อยุปกรณ์รับแสงเลเซอร์ (23) จึงสามารถค้นพบ เสนเลเซอร์

เมื่อต้องการเปิดสวิทซ์ใหมดอุปกรณ์รับ ให้กดบุ่มใหมดอุปกรณ์รับ (5) ไฟแสดงใหมดอุปกรณ์รับ (3) สีเขียวจะติดขึ้น เมื่อใหมดอุปกรณ์รับเปิดสวิทซ์อยู่ ความสามารถของตามนุษย์ ในการมองเห็นเส้นเลเซอร์จะลดลง ดังนั้นเมื่อที่างานโดยไม่ ใช้อุปกรณ์รับแสงเลเซอร์ จึงต้องบิดสวิทซ์ใหมดอุปกรณ์รับ โดยกดบุ่มใหมดอุปกรณ์รับ (5) อีกครั้ง ไฟแสดงใหมด อุปกรณ์รับ (3) จะตับลง

การทําระดับอัตโนมัติ

การทํางานด้วยการทําระตับอัตโนมัติ (ดูภาพประกอบ B-E)

วางเครื่องมือวัดบนพื้นที่มั่นคงและรายเสมอกันหรือติดตั้งเข้า บนฐานยีดหมุนได้ (15).

สำหรับการพํางานโดยมีการพิาระดับอัตโนมัติ ไห้ต้นสวิทช์ เบิด-บิด (10) ไปที่ตําแหน่ง "On"

ฟังก์ชันการทําระดับอัตโนมัติจะปรับความไม่ร่าเรียบให้ สมดุลภายในย่านการทําระดับอัตโนมัติ ±4° ได้เอง ทันที่ี เครื่องมือวัดทําระดับเสร็จ ลําแสงเลเซอร์จะหยุดกะพริบ หากฟังก์ชันการทําระดับอัตโนมัติไม่สามารถทํางานได้ ด. ย. เช่น เนื่องจากพื้นผิวที่เครื่องมือวัดตั้งอยู่เบี่ยงเบนมากกว่า 4° จากระนาบราบ ลําแสงเลเซอร์จะกะพริบเร็วๆ ในกรณีนี้ให้ตั้งเครื่องมือวัดบนพื้น radiationเสมอกัน และรอให้เกิด การทําระดับอัตโนมัติ ทันที่ีเครื่องมือวัดอยู่ในย่านการทําระดับอัตโนมัติ ±4° ลําแสงเลเซอร์จะส่องสว่างอย่างต่อเนื่อง ในกรณีที่พื้นสั่นสะเทือนหรือเปลี่ยนตําแหน่งขณะทํางาน เครื่องมือวัดจะทําระดับโดยอัตโนมัติอีกครั้ง เพื่อหลีกเสี่ยง ความผิดพลาดอันเกิดจากการเลื่อนเครื่องมือวัด ให้ตรวจสอบ ตําแหน่งของลําแสงเลเซอร์กับจุดอ้างอิงหลังการทําระดับ

การทํางานกับการล้อคแบน (ดูภาพประกอบ F)

สิทธิศรัฐการพักงานโดยที่แบน้ําล้อกอยู่ ให้ต้นสวัทซ์เปิด- ปิต (10) ไปที่ตําแหน่ง On" ตัวแสดงสิทธิศรัฐการล้อก แป้น (4) ติดขึ้นสีแดงและเส้นเลเซอร์จะจะพริบช้าๆ อย่างต่อ เนื่อง

สำหรับการ传统文化น์โดยที่แป้นล็อกอยู่ การปรับระดับอัตโนมัติจะปิด传统文化น คุณสามารถเลือเครื่องมือวัดไว้ในมือหรือวางไว้บนพื้นผิวที่ลาดเอียง ลําแสงเลขอร์จะไม่ปรับระดับอีกต่อไปและไม่จำเป็นต้องวิ่งในแนวตั้งตรงซึ่งกันและกันอีกต่อไป

การตรวจสอบความแม่นยาของเครื่องมือวัด

ผลกระทบต่อความแม่น你可以

อุณหภูมิรอบด้านมีผลต่อความแม่นย์ปamaที่สุด โดย เฉพาะอย่างยิงความแตกต่างของอุณหภูมิจากพื้นขึ้น ใบที่ระดับสูงกว่าสามารถเยี่ยงเบนลฯแสงเลเซอร์ได้ เนื่องจากบริเวณใกล้กับพื้นมีการแบ่งชั้นของอุณหภูมิมากที่สุด หากเป็นใบได้ จึงควรติดตั้งเครื่องมือวัดไว้บนชาตั้งแบบ สามชา และวางเครื่องไว้ตรงกลางพื้นที่ทํางาน นอกจากสาเหตุและบัจจัยจากalkายนอกแล้ว สาเหตุและบัจจัย เฉพาะตัวอุปกรณ์เอง (ต. ย. เช่น การตกหล่น หรือการ กระทอกอย่างรุนแรง) อาจนฯไปลู่การเมี่ยงเบนได้ด้วย ดังนั้น ไห้ตรวจสอบความแม่นย์ปการทําระดับทุกครั้งก่อนเริ่มทํางาน ในเบี่ย้องต้น ไห้ตรวจสอบความแม่นย์ปความสูงและความ แม่นย์ปการทําระดับของเส้นเลเซอร์แนวนอน จากนั้นจึงตรวจสอบความแม่นย์ปการทําระดับของเส้นเลเซอร์แนวตั้งและความ แม่นย์ปของเส้นดิ่ง หากเครื่องมือวัดเบี่ยงเบนเกินค่าเยี่ยงเบนสูงสุดในระหว่าง การทดสอบครั้งใดครั้งหนึ่ง ไห้ส่งเครื่องไห้ศูนย์บริการหลัง การขาย Bosch ช่อมแซม

การตรวจสอบความแผนข้าความสูงของเสนอแนวนอน

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่า 5 ม. บน พื้นผิวที่มั่นคงระหว่างผนัง A และ B

- ติดตั้งเครื่องมือวัดเข้าบนชาตั้งแบบสามชาหรือวางเครื่อง บนพื้นผิวที่มั่นคงและรายเสมอกันใกล้กับผนัง A เปิดลวิ ทช์เครื่องมือวัด เลือกการทํางานแบบiticบาทพร้อมการ ทําระดับอัตโนมัติ

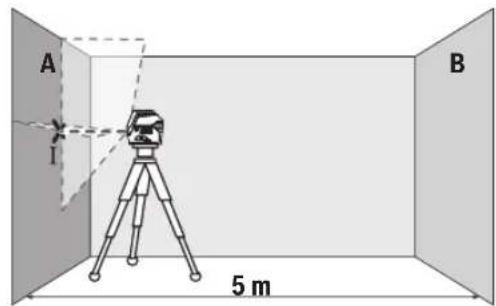

- ซัลเซอร์ใบยังผนังฝั่งไกล A และปล่อยithe้เครื่องมือวัดทาระดับ ท่าเครื่องหมายตรงกลางจุดตรงที่เส้นเลเซอร์ไขววกัน ที่ผนัง A (จุด 1)

268|ไทย

A 180° I B II

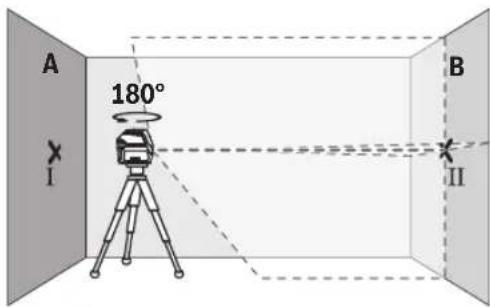

- หมุนเครื่องมือวัดไป 180° ปล่อยitheเครื่องมือวัดทําระดับ และทําเครื่องหมายที่จุดไว้ของเส้นเลเซอร์บนผนังฝั่งตรงข้าม B (จุด II)

- วางเครื่องมือวัดไกลผนัง B โดยไม่หมุนเครื่อง เปิดสวิทช์ เครื่องมือวัดและปล่อย tiny Bahamasดับ

A I B II

- วางแผนความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบ สามชาหรือใช้ลิงของรองข้างไต้ หากจุดาเป็น) ในลักษณะ ไห้จุดไข้วของเส้นเลเซอร์ตกลงบนจุดเครื่องหมายอันก่อน II บนผนัง B อย่างพอดิบพอดี

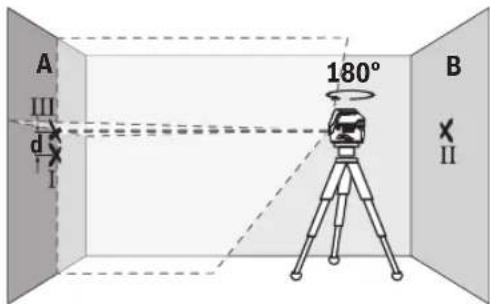

- หมุนเครื่องมือวัดไป 180° โดยไม่เปลี่ยนความสูงซี้เลเซอร์ ไปยังผนัง A ในลักษณะให้เส้นเลเซอร์แนวตั้งวิ่งผ่านจุดที่ ทําเครื่องหมายไว้แล้ว I ปล่อยให้เครื่องมือวัดทําระดับ และทําเครื่องหมายที่จุดใช้วของเส้นเลเซอร์บนผนัง A (จุด III)

- ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ III บนผนัง A แสดงความเบี่ยงเบนความสูงที่แท้จริงของเครื่องมือวัด ที่ระยะทางวัด 2 × 5 ม. = 10 ม. ความเบี่ยงเบนสูงสุดที่ อนุญาตคือ:

10 ม. × ±0.3 มม./ม. = ±3 มม. ดังนั้นความต่าง d ระหว่างจุด | และ III ต้องไม่เกิน 3 มม.

การตรวจสอบความแม่นย์การที่ระดับของเส้นแนวนอน สําหรับการตรวจสอบ ต้องใช้พื้นผิวว่างเปล่าประมาณ 5 × 5 ม.

- ติดตั้งเครื่องมือวัดเข้านชาตั้งแบบสามชาหรือวางเครื่อง บนพื้นผิวที่มั่นคงและรายเสมอกันระหว่างผนัง A และ B เลือกการทํางานแบบเส้นแนวนอนพร้อมการทําระดับ อัตโนมัติและปล่อยให้เครื่องมือวัดทําระดับ

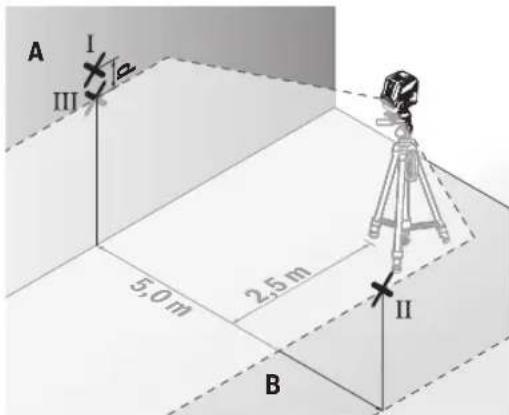

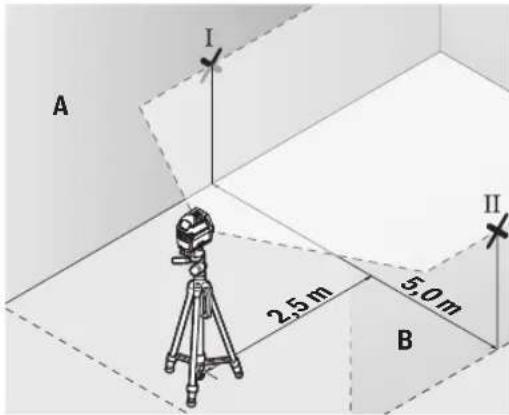

- ที่ระยะ 2.5 ม. ห่างจากเครื่องมือวัด ให้ทําเครื่องหมายตรงกลางเส้นเลเซอร์บนผนังทั้งสองต้าน (จุด I บนผนัง A และจุด II บนผนัง B)

• ตั้งเครื่องมือวัดห่างออกใบ 5 ม. โดยหมุนเครื่องไป 180° และปล่อยให้เครื่องมือวัดทบาระดับ
• ปรับความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบ สามหาหรือใช้ลิงของรองข้างใต้ หากจุดเป็น) ในลักษณะ ให้จุดกลางของเส้นเลเซอร์ตกลงบนจุดเครื่องหมายอัน ก่อน II บนผนัง B อย่างพอดิบพอดี
• ทําเครื่องหมายตรงกลางเส้นเลเซอร์เป็นจุด III (อยู่ในแนว ตรงเหนือหรือใต้จุด I) บนผนัง A

- ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ III บนผนัง A แสดงความเมี่ยงเบนของเครื่องมือวัดจากระนาขราบในขณะนั้น

ที่ระยะทางวัด 2 × 5 ม. = 10 ม. ความเบี่ยงเบนลุงสุดที่อนุญาตคือ:

10 ม. × ±0.3 มม./ม. = ±3 มม. ดังนั้นความต่าง d ระหว่างจุด | และ III ต้องไม่เกิน 3 มม.

การตรวจสอบความแม่นย์การทําระดับของเส้นแนวตั้ง ลําหรับการตรวจสอบ ต้องใช้ของประตูที่มีพื้นที่ว่างแต่ละด้าน ห่างจากประตูอย่างน้อย 2.5 เมตร (บนพื้นผิวที่มั่นคง)

- วางเครื่องมือวัดไว้นพื้นผิวที่มั่นคงและรายเสมอกัน (ไม่วางบนชาตั้งแบบสามชา) โดยให้ห่างจากช่องประตู 2.5 ม. เลือกการทํางานแบบเส้นแนวตั้งพร้อมการทําระดับ อัตโนมัติ ซึ้นเลเซอร์ไปที่ช่องประตูและปล่อยให้เครื่องมือวัดทําระดับ

- ทําเครื่องหมายตรงกลางเส้นแลเซอร์แนวตั้งที่พื้นของช่อง ประตู (จุด 1) ที่ระยะห่างออกไป 5 เมตรเลยไปอีกต้าน หนึ่งของช่องประตู (จุด 11) และที่ชอบด้านบนของช่อง ประตู (จุด 11)

- หมุนเครื่องมือวัตไป 180° และวางเครื่องไว้อีกต้านหนึ่งของช่องประตูตรงแผงหลังจุด || ปล่อยให้เครื่องมือวัดท่าระดับ และวางแผนเส้นเลขอร์แนวตั้งในลักษณะไห้จุดกลางของเส้นเลขอร์วิ่งผ่านจุด | และ || อย่างพอดับพอดี

- ทําเครื่องหมายตรงกลางเส้นเลเซอร์ที่ขอบด้านบนของช่อง ประตูไห้เป็นจุด IV

- ความต่าง d ของจุดเครื่องหมายทั้งสอง III และ IV แสดง ความเบี่ยงเบนที่แท้จริงของเครื่องมือวัดจากแนวตั้ง

-วัดความสูงของช่องประตู

ความเบี่ยงเบนลุงสุดที่อนุญาตคํานวณดังต่อไปนี้: สองเท่าของความลุงช่องประตู × 0.3 มม./ม.

ตัวอย่าง: ลําความสูงช่องประตูคือ 2 ม. ความเปี่ยงเบนสูงสุด ต้องไม่เกิน

2 × 2 ม. × ±0.3 มม./ม. = ±1.2 มม. ดังนั้นจุด III และ IV ต้องห่างจากกันไม่เกิน 1.2 มม.

การตรวจสอบความแม่นย่าเส้นติ่ง

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดวางเปล่าประมาณ 5 ม. บนพื้นผิวที่มั่นคงระหว่างพื้นและเพดาน

- ติดตั้งเครื่องมือวัดเข้าบนฐานยืดหมุนได้ (15) และวางไว บนพื้น เลือกการทํางานแบบจุดและปล่อยให้เครื่องมือวัด ทําระตับ

I 5 m II

- ทําเครื่องหมายตรงกลางจุดเลเซอร์ด้านบนที่เพดาน (จุด I) ทําเครื่องหมายตรงกลางจุดเลเซอร์ด้านล่างบนพื้น (จุด II) ด้วย

• หมุนเครื่องมือวัดใบ 180° จัดวางเครื่องมือวัดในลักษณะ ให้ตรงกลางจุดเลเซอร์ต้านล่างตกลงบนจุดเครื่องหมายอัน ก่อน II ปล่อยให้เครื่องมือวัดทําระดับ ทําเครื่องหมายตรง กลางจุดเลเซอร์ต้านบน (จุด III)
• ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ || บน เพดานแสดงความเบี่ยงเบนของเครื่องมือวัดต่อเส้นดิ่งใน ขณะนั้น

ความเบี่ยงเบนสูงสุดที่อนุญาตคปานวณดังต่อไปนี้:

สองเทาของระยะทางระหว่างพื้นและเพดาน × 0.7 มม./ม.

ตัวอย่าง: ถ้าระยะห่างระหว่างพื้นและเพตานคือ 5 ม. ความ เปี่ยงเบนลังสุดต้องไม่เกิน

2 × 5 ม. × ± 0.7 มม./ม. = ± 7 มม. ดังนั้นจุด | และ Ⅲ ต้อง ท่างจากกันไม่เกิน 7 มม.

ข้อแนะนําในการทํางาน

▶ ทําเครื่องหมายตรงกลางจุดเลเซอร์หรือเส้นเลเซอร์ เสมอ ขนาดของจุดเลเซอร์และความกวางของเส้นเลเซอร์ เปลี่ยนไปตามระยะทาง

การทํางานกับแผ่นเป้าหมายเลเซอร์ (ดูภาพประกอบ L)

แผ่นเป้าหมายเลเซอร์ (21) ช่วยให้มองเห็นลฯแสงเลเซอร์ได้ ดิยิ่งขึ้นในสภาวะที่ไม่เหมาะสมและในระยะทางไกลๆ

ส่วนพื้นผิวสะท้อนกลับของแผ่นเป้าหมายเลเซอร์ (21) ช่วย ไห้องเห็นเส้นเลเซอร์ได้ดียิ่งขึ้น เนื่องจากมีส่วนโปร่งใส จึง สามารถมองเห็นสันเลเซอร์จากทางด้านหลังของแผ่นพื้นผิว เป้าหมายเลเซอร์ได้ด้วย

การทํางานกับชาตั้งแบบสามชา (อุปกรณ์ประกอบ)

ชาตั้งแบบสามขายช่วยให้สามารถทหารการวัดได้อย่างมั่นคงและ ปรับความสูงได้ รวมเครื่องมือวัดผ่านช่องประกอบของชาตั้ง แบบสามขาขนาด 1/4" (11) เข้านเกลียวของชาตั้งแบบ สามขา (24) หรือชาตั้งกล้องที่มีจําหน่ายทั่วไป สำหรับการ ยิดกับชาตั้งก่อสร้างที่มีจําหน่ายทั่วไป ให้ใช้ช่องประกอบของ ชาตั้งแบบสามขาขนาด 5/8" (12) ยิตเครื่องมือวัดโดยขัน สกรุล้อคของชาตั้งแบบสามขาเข้าให้แน่น

ปรับขาดั้งแบบสามขาย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด

การยืดกับด้ามจับอนกประสงค์ (อุปกรณ์ประกอบ)

(ดุลาปประกอบ L)

เมื่อใช้ด้ามจับอแนกประสงค์ (20) ช่วย ท่านสามารถติด เครื่องเมื่อวัด ต. ย. เช่น เซากับพื้นผิวแนวตั้ง ท่อ หรือวัตถุที่ ทําให้เป็นแม่เหล็กได้ เป็นต้นตาม

จับอนกประสงค์ยังเหมาะสมาลิหรับใช้เป็นชา

ตั้งแบบสามขาชนิดตั้งพื้น และทฯาให้ปรับความสูงของเครื่อง มือวัดได้ง่ายขึ้นด้วย

ปรับด้ามจับอนกประสงค์ (20) อย่างคร่าวๆ ก่อนเปิดสวิทช์ เครื่องมือวัด

การทํางานกับอุปกรณ์รับแสงเลเซอร์ (อุปกรณ์ประกอบ)

ในลภาวะแสงที่ไม่เหมาะสม (สภาพแวดล้อมที่สว่างจํา แสงแดดส่องตรง) และสป่าหรับระยะทางไกลฯ ให้ใช้อุปกรณ์ รับแสงเลเซอร์ (23) เพื่อจะได้ค้นหาเส้นเลเซอร์ได้ง่ายชั้น เมื่อทางงานกับอุปกรณ์รับแสงเลเซอร์ ให้เปิดลวิทช์หมด อุปกรณ์รับ (ดู "โหมดอุปกรณ์รับ", หน้า 266)

แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ)

แวนสำหรับมองแสงเลเซอร์ช่วยกรองสวাচแสงภายนอก ออกไป ทำให้ตามองเห็นแสงเลเซอร์ได้ชัดเจนยิ่งขึ้น

▶ อย่าใช้แน่นสำหรับมองแสงเลเซอร์ (อุปกรณเสริม) เป็น แว่นนิรภัย แวนสำหรับมองแสงเลเซอร์ใช้สำหรับมอง สำแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยบ้องกัน รังสีเลเซอร์

▶ อย่าใช้แวนสําหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น แวนกันแตดหรือใส่ขับรถยนต์แวนสําหรับมองแสง เลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้ อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นสี

ตัวอย่างการปฏิบัติงาน (ดูภาพประกอบ G-M)

ตัวอย่างการใช้งานที่เป็นใบได้ของเครื่องมือวัด กรุณาดูในหน้าภาพประกอบ

วางเครื่องมือวัดไว้ใกล้พื้นผิวหรือใกล้ชอบที่จะทหารตรวจ สอบเสมอ และปล่อยให้เครื่องทําระดับก่อนการวัดทุกครั้ง วัดระยะห่างระหว่างลําแสงเลเซอร์และพื้นผิวหรือชอบที่จุด สองจุดที่ห่างกันมากที่สุดเสมอ

การบํารุงรักษาและการบริการ

การบํารุงรักษาและการทําความสะอาด

รักษาเครื่องมือวัดให้สะอาดตลอดเวลา

อย่าจุ่มเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ

เช็ดสิ่งสกประกอบด้วยผ่านุ่มที่เปียกหมายๆอย่าใช้สารซักฟอก หรือตัวทําละลาย

ทําความสะอาดพื้น

ผิวตรงช่องทางออกคลาแสงเลเซอร์เป็นประจํา และเอาใจ ใส่อย่าใหญ่ผ้าติด

เก็บรักษาและขนย้ายเครื่องมือวัดเฉพาะเมื่อบรรจุอยู่ใน กระเป๋าใส่เครื่องมือวัด (28) หรือกล่องเก็บ (26)

ในกรณีช่อมแซม ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่ เครื่องมือวัด (28) หรือกล่องเก็บ (26)

การบริการหลังการขายและการให้ค่าปรึกษาการ ใช้งาน

ศุนย์บริการหลังการขายของเวียนดีตอบคิดาถามของ ท่านที่เกี่ยวกับการบิารุงรักษาและการช่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล่ กรุญาตใน: www.bosch-pt.com

ที่มงานที่ปรึกษาของ บัoch ยินดีไห้ข้อมูลเกี่ยวกับผลตภัณฑ์ ของเราและอุปกรณ์ประกอบต่างๆ

เมื่อต้องการสอบถามและสั่งข้ออะไหล่ กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผ่นบ้ายรุนของผลิตภัณฑ์ทุกครั้ง

liny

ไทย บริษัท โรเบิร์ต บ่อซ จิกักด

เอฟวายไอ เข็นเตอร์ อาคาร 1 ชั้น 5

เลขที่ 2525 ถนนพระราม 4

แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110

โทร: [phone]

แพกซ์: [phone]

www.bosch.co.th

ศูนย์บริการช่อมและฝึกอบรม บ้อซ์

อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ ตําบลบางแก้ว อาไาเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

เครื่องมีอวัด อุปกรณ์ประกอบ และหี่ยห่อ ต้องนิ TA

ใบแยกประเภทวัสดุเพื่อส่งเข้าสู่กระบวนการรีไซเคิลที่เป็นมิตร ต่อลิ่งแวดล้อม

อย่าทั้งเครื่องมือวัดและแบตเตอรี่ลงในขยะ บ้าน!

Bahasa Indonesia
