ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GCL 250 Professional BOSCH

kk Пайдалану кускаулығының

тупныскасы

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы акпарат қосымшада бар. Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

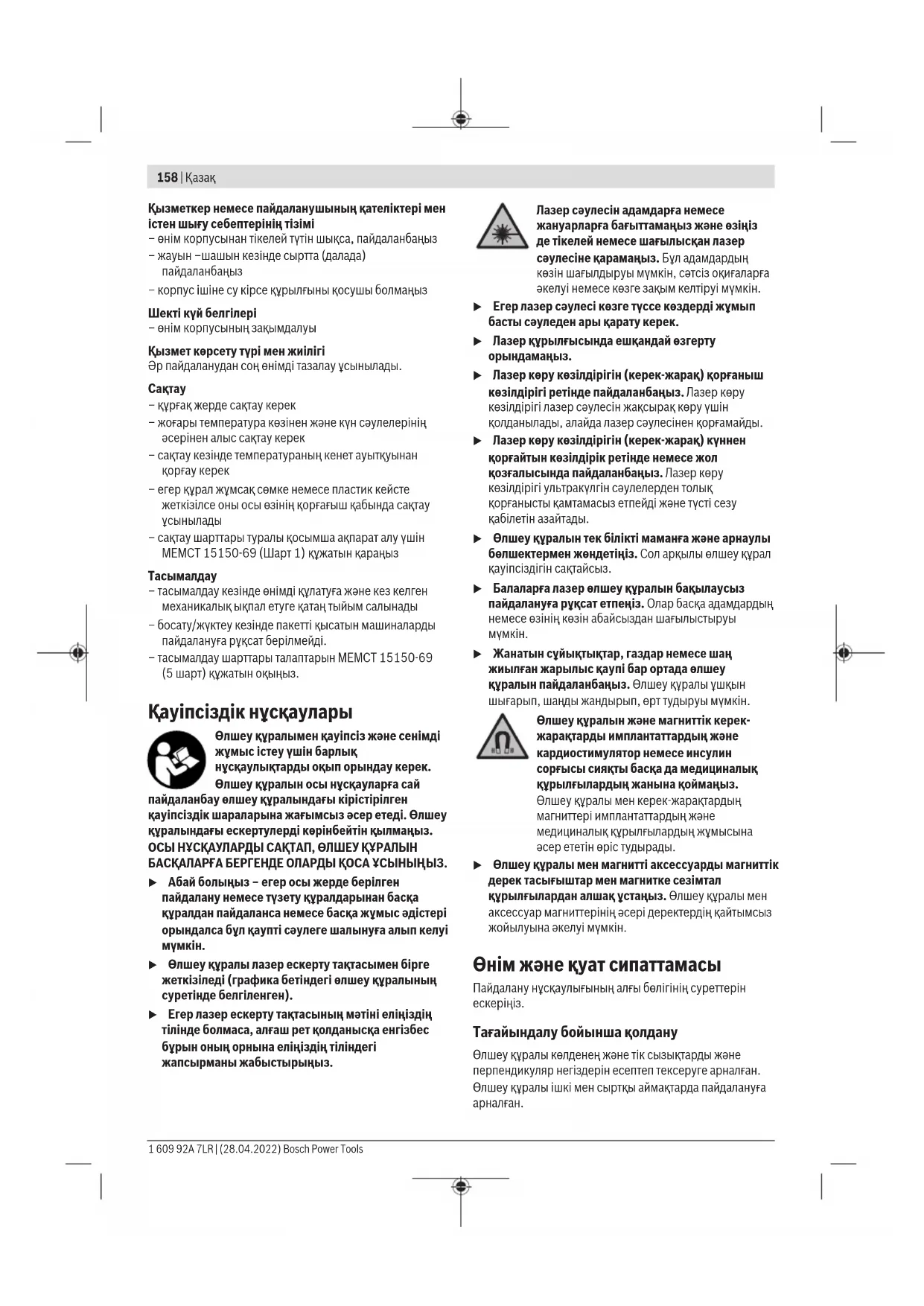

158|Қазақ

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

• өнім корпусынан тікелей түтін шыкса, пайдаланбаныз
• жауын -шашын кезінде сыртта (далада) пайдаланбаныз
  – корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
  – егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады
• сактау шарттары туралы косымша акпарат алу ўшін МЕМСТ 15150-69 (Шарт 1) кужатын караныз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді.
- тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нұсқаулары

Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық ңұсқаулықтарды оқып орындау керек. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертулерді көрінбейтін қылмаңыз. ОСЫ НУСҚАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚұРАЛЬІН БАСҚАЛАРғА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ҚСЫНЫНЬІЗ.

Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бүл қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Өлшеу күралы лазер ескерту тактасымен бірге жеткізіледі (графика бетіндегі өлшеу күралының суретінде белгіленген).
▶ Егер лазер ескерту тактасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданысқа енгізбес бурын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылыскан лазер сәулесіне қарамаңыз. Бүл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқифаларға әкелуі немесе көзге зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
▶ Лазер курылғысында ешкандай өзгерту орындамаңыз.
▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.
▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жәндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз.
Балаларға лазер өлшеу құралын бақылаусыз пайдалануға рүқсат етпеніз. Олар басқа адамдардың немесе өзінің көзін абайсыздан шағылыстыруы мүмкін.
Жанатын суйыктыктар, газдар немесе шаң жылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.

Өлшеу құралын және магниттік керек- жарактарды имплантаттардың және кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз.

Өлшеу құралы мен керек-жарактардың магниттері имплантаттардың және медициналық құрылғылардың жұмысына әсер ететін өріс тудырады.

▶ Өлшеу құралы мен магнитті аксессуарды магниттік дерек тасығыштар мен магнитке сезімтал құрылғылардан алшақ устаңыз. Өлшеу құралы мен аксессуар магниттерінің әсері деректердің қайтымсыз жойылуына әкелуі мүмкін.

Өнім және куат сипаттамасы

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Өлшеу құралы көлденең және тік сызықтарды және перпендикуляр негіздерін есептеп тексеруге арналған. Өлшеу құралы ішкі мен сыртқы аймактарда пайдалануға арналған.

Бейнеленген курамды бөлшектер

Көрсетілген күрамдастар нөмірі суреттер бар беттегі өлшеу күралының сипаттамасына қатысты.

(1) Лазер сәулесінің шығыс саңылауы
(2) Батарея туралы ескерту
(3) Кабылдағыш режим индикаторы
(4) Маятникі буғаттау индикаторы
(5) Кабылдағыш режим түймесі
(6) Лазер жұмыс режиміне арналған түйме
(7) Батарея бөлімінің қақпағы
(8) Батарея бөлімі қақпағының бекіткіші
(9) Бағыттауыш ойық

(10) Ажыраткыш

(11) Штатив бекіткіші, 1/4 дюйм

(12) Штатив бекіткіші, 5/8 дюйм

(13) Сериялық нөмір

(14) Лазер ескерту тактасы

(16) Бағыттауыш шина

(17) Бойлық бекіткіш саңылау

(18) Магнит

(19) Төбе капсырмасы ^a)

(22) Лазер көру көзілдірігі ^a)

(23) Лазер кабылдағышы ^a)

(28) Корғаныш қалта ^a)

a) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Нуктелі және сызықтықлазер	GCL 2-50
Өнім нөмірі	3 601 K66 F00
Жұмыс диапазоны ^A)
– Стандартты лазерсызықтары	15 м
– Лазер қабылдағышыарқылы лазерсызықтары	5–50 м
– Лазер нуктелері 10 м
Нивелирлеу дәлдігі ^B(C)
– Лазер сызықтары ± 0,3 мм/м

Нуктелі және сызықтықлазер	GCL 2-50
– Лазер нуктелері ± 0,7 мм/м
Әдеттегі өздігіненнивелирлеу диапазоны	± 4^
Әдеттегі нивелирлеууакыты	< 4 с
Жұмыс температурасы – 10 °C ... +50 °C
Сақтау температурасы – 20 °C ... +70 °C
Негізгі биіктіктің үстіндегімакс. пайдалану биіктігі	2000 м
Салыстырмалы аааылғалдылығы, макс.	90 %
Ластану дәрежесіIEC 61010-1 стандартыбойынша	2^D)
Лазер класы 2
Лазер түрі 630–650 нм, < 1 мВт
C_6	1
Айырмашылық
– Лазер сызықтары 0,5 мрад (толық бұрыш)
– Лазер нуктелері 0,8 мрад (толық бұрыш)
Импульстер жиілігі
– Қабылдағыш режимінсізпайдалану	6 кГц
– Қабылдағыш режиміндепайдалану	10 кГц
Штатив бекіткіші 1/4 дюйм; 5/8 дюйм
Батареялар 3 × 1,5 В LR6 (AA)
Жұмыс режимі бойынша жұмыс ұзактығы ^B)
– Қиылысу және нуктеліжұмыс режимі	6 сағ
– Қиылысу режимі 8 сағ
– Сызықтық жұмысрежимі	16 сағ
– Нуктелі жұмыс режимі 22 сағ
Салмағы EPTA-Procedure01:2014 құжатына сай	0,49 кг
Өлшемдері (ұзындығы × ені × биіктігі)
– бұрама ұстағышсыз 112 × 55 × 106 мм
– бұрама ұстағышпен 132 × 81 × 163 мм

Нуктелі және сызықтық GCL 2-50 лазер

Корғаныс дәрежесі IP 54 (шан мен шашыранды судан корғалған)

A) Жумыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде) қыскарту мүмкін.
B) 20-25°C
С) Көрсетілген мөндер қалыпы және жағымды қоршаған орта шарттарын (мысалы, дірілсіз, тумансыз, түтінсіз, тікелей күн сәулесінсіз) талап етеді. Температура шұғыл өзгерген жағдайда, дәлдік ауыткуы мүмкін.
D) Тек қана ток өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде тое өткізу қабілеті пайда болуы күтіледі.
Өлшеу күралының зауыттық тактайшадағы сериялық нөмірі (13) оны дұрыс анықтауға көмектеседі.

Жинау

Батареяларды салу/алмастыру

Өлшеу құралы үшін алкалин марганец батареясын пайдалану ұсынылады.

Батарея бөлімінің қакпағын (7) ашу үшін бекіткішті (8) басып, батарея бөлімінің қакпағын ашыңыз. Батареяны енгізіңіз.

Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстардың дұрыс орналасуын қамтамасыз етіңіз. Батареялардың заряд деңгейі төмен болса, батарея туралы ескерту (2) жасыл түспен жыпылықтайды. Оған қоса лазер сызықтары әр 10 минут сайын шамамен 5 секундқа жанады. Өлшеу құралы алғаш рет жыпылықтағаннан кейін шамамен 1 сағат жұмыс істей алады. Батарея заряды таусылған болса, лазер сызықтары автоматты түрде өшуден бұрын тағы бір рет жыпылықтайды.

Барлық батареяларды бірдей алмастырыңыз. Тек бір әндірушінің және куаты бірдей батареяларды пайдаланыңыз.

▶ Элшеу куралын узак уакыт пайдаланбасаңыз, батареяны элшеу куралынан шығарып алыңыз.
Узак уакыт сақтаған жағдайда, өлшеу құралындағы батареяларды тот басуы және олардың заряды өздігінен таусылуы мүмкін.

RM 1 бурама устағышымен жұмыс істеу (A1-A3 суреттерін қараңыз)

Бурама устағыштың (15) көмегімен өлшеу құралын 360°-қа орталық, әрдайым көрінетін перпендикуляр негізіне бурауға болады. Осылайша лазер сызықтары бағытталады да, өлшеу құралының орналасуы өзгермейді.

Өлшеу құралын бағыттауыш ойығын (9) бурама ұстағыштың (15) бағыттауыш рейкасына (16) қаратып орнатыңыз және өлшеу құралын платформаға тірелгенше кіргізіңіз.

Ажырату үшін өлшеу құралын кері бағытта бұрама ұстағыштан шығарыңыз.

Бурама устағыштың орналастыру мүмкіндіктері:

• тегіс аймакта түруда,
• тік аймакка бурап бекітілгенде,
  – төбе капсырмалары (19) көмегімен металл төбе рейкаларында,
• магниттердің (18) көмегімен метал беттерде.

Пайдалану

Пайдалануға ендіру

▶ Элшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.
▶ Ölшеу құралына айрыкша температура немесе температура өзгерістерінің әсерін тигізуге болмайды. Оны, мысалы, автомобиль ішінде ұзақ уақытка қалдырмаңыз. Температура өзгерістері шұғыл болған жағдайда, алдымен өлшеу құралының тұрақты температурасын сақтаңыз және жұмысты жалғастырмас бұрын әрдайым дәлдік тексерісін өткізіңіз (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 162).
Айрыкша температура немесе температура өзгерістері орын алған жағдайда, өлшеу құралының дәлдігі төмендеуі мүмкін.
▶ Ölшеу құралын қатты соғылудан немесе түсуден сақтаңыз. Сыртқы күшті әсерлерден кейін өлшеу құралының жұмысын жалғастырудан бұрын әрдайым дәлдік тексеруін орындау керек (қараңыз „Өлшеу құралының дәлдігін тексеру“, Бет 162).
▶ Элшеу куралын тасымалдаудан алдын оны косыңыз. Эшуде тербелу бөлігі бүғатталады, эйтпесе ол қатты әрекеттерде закымдалуы мүмкін.

Косу/өшіру

Өлшеу құралын қосу үшін ажыратқышты (10) "On" күйіне (маятникті бұғаттау тетігімен жұмыс істеу үшін) немесе "On" күйіне (нивелирлеу автоматикасымен жұмыс істеу үшін) жылжытыңыз. Өлшеу құралы қосылғаннан кейін бірден шығару саңылауларынан (1 лазер сәулелерін шығарады.

▶ Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.

Өлшеу құралын өшіру үшін қосқыш/өшіргішті (10) "Off" күйіне жылжытыңыз. Өшіру кезінде тербелу блогы бұғатталады.

Косулы зарядтау куралын бақылаусыз қалдырмаңыз және өлшеу куралын пайдаланудан соң өшірікіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін.

50 °C шамасындағы руксат етілген макс. жұмыс температурасынан асырған жағдайда лазер диоды қорғаныс үшін өшеді. Суығаннан соң өлшеу құралы қайта қосылулы мүмкін.

Өшіру автоматикасы

Егер шам. 120 минут ішінде өлшеу құралында ешбір түйме басылмаса, өлшеу құралы батарея зарядын сақтау үшін автоматты түрде өшіп қалады.

Өлшеу құралын автоматты өшуден соң қайта қосу үшін, қосқыш/өшіргішті (10) алдымен "Off" күйіне жылжытып, сосын өлшеу құралын қайта қосыңыз немесе жұмыс түрі пернесін (6) немесе қабылдағыш режим пернесін (5) бір рет басуға боладынызы.

Өшіру автоматикасын уақытша ажырату

Өшу автоматикасын өшіру үшін (өлшеу құралы қосулы болғанда) жұмыс түрлері пернесін (6) кемінде 3 сек. басып ұстаңыз. Өшу автоматикасы өшкен болса, лазер сәулелері растау үшін қыска ұақыт жыпылыктайды.

Нускау: жұмыс температурасы 45 °C шамасынан жоғары болса, өшу автоматикасын будан былай өшіруге болмайды.

Автоматты өшуді белсендендіру үшін өлшеу құралын өшіріп, қайта қосыңыз.

Пайдалану түрін орнату

Өлшеу құралында бірнеше жұмыс режимі бар, оларды әркез ауыстыруға болады:

– Қысыу мен нүктелік жұмыс: Өлшеу құралы алға қарай көлденең және тік лазерлік сызықты және жоғары және төмен қарай көлденең лазерлік сызықты шығарады. Лазерлік сызықтар 90° бұрышта қысыады.

- Көлденец сызыктык жұмыс: өлшеу құралы көлденец лазерлік сызыкты алға қарай шығарады.

- Тік сызықтық жұмыс: өлшеу құралы тік лазерлік сызықты алға қарай шығарады.

Өлшеу күралы бөлмеде орналасқанда тік лазерлік сызық төбеде жоғарғы лазерлік нүктеден жоғары көрсетіледі.

Өлшеу құралын тікелей қабырғада орналастырғанда тік лазерлік сызық толық дерлік айналалық лазерлік сызықты (360° сызығын) шығарады.

- Нуктелік жумыс: өлшеу құралы тік лазерлік нуктені жоғары және төмен қарай шығарады.

Нуктелі жұмыс режимінен басқа барлық жұмыс режимдерін нивелирлеу автоматикасымен де, маятникті бұғаттау тетігімен де тандауға болады.

Жұмыс режимін ауыстыру үшін лазер жұмыс режимінің түймесін (6) басыңыз.

Нивелирлеу автоматикасымен жумыс істеу

Жумыс кадамдарының реттілігі Көлденец		Тік сызықтық жұмыс режимі	Нуктелі жұмыс режимі	Маятникті буғаттау индикаторы (4)	Сурет
		сызықтық жұмыс режимі
Ажыратқыш (10) " ʒn" күйінде		●●●		☐	В
		Қылысу режимі		☐
	Лазер жұмыс режиміне арналған түймені (6) 1 рет басу	●--		☐	С
	Лазер жұмыс режиміне арналған түймені (6) 2 рет басу	-●-		☐	D
	Лазер жұмыс режиміне арналған түймені (6) 3 рет басу	--●		☐	Е
	Лазер жұмыс режиміне арналған түймені (6) 4 рет басу	●●●		☐	В
		Қылысу режимі		☐

Нивелирлеу автоматикасымен жұмыс істегенде

"Маятникі буғаттау тетігімен жұмыс істеу"

(ажыраткыш (10) "On" күйінде) режиміне ауыссаңыз,

осы режим индикаторларының бірінші тіркесім мүмкіндігі әрдайым іске қосылады.

Маятникті буғаттау тетігімен жұмыс істеу

Жумыс кадамдарының реттілігі Келденец	сызықтық жұмыс режимі	Тік сызықтық жұмыс режимі	Нуктелі жұмыс режимі	Маятникті буғаттау индикаторы (4)	Сурет
Ажыратқыш (10) "On" күйінде	●●-Киылысу режимі			Қызыл	F

162|Қазақ

Жумыс кадамдарының реттілігі Көлденең		Тік сызықтық жұмыс режимі	Нуктелі жұмыс режимі	Маятникті бұғаттау индикаторы (4)	Сурет
		сызықтық жұмыс режимі
	Лазер жұмыс режиміне арналған түймені (6) 1 рет басу	● --		ҚЫЗЫЛ
	Лазер жұмыс режиміне арналған түймені (6) 2 рет басу			ҚЫЗЫЛ
	Лазер жұмыс режиміне арналған түймені (6) 3 рет басу	● ● -		ҚЫЗЫЛ	F
		Қылысу режимі

Киылысу режимі

Маятникі буғаттау тетігімен жұмыс істегенде "Нивелирлеу автоматикасымен жұмыс істеу" (ажыратқыш (10) "м" күйінде) режиміне ауыссаңыз, осы режим индикаторларының бірінші тіркесім мүмкіндігі әрдайым іске қосылады.

Кабылдағыш режим

Лазер қабылдағышымен (23) жұмыс істеу үшін пайдалану түріне байланыссыз қабылдағыш режимді белсендіруге болады.

Қабылдағыш режимде лазер сызықтары жоғары жилікте жыпылықтап, лазер қабылдағышы үшін (23) көрінетін болады.

Қабылдағыш режимді қосу үшін Қабылдағыш режимінің (5) пернесін басыңыз. Қабылдау режимі (3) индикаторы жасыл тусте жанады.

Адам көзі үшін қабылдағыш режим қосулы болғанда лазер сызықтарының көрінісі төмендетіледі. Лазер қабылдағышсысыз жұмыс істегенде қабылдағыш режимді (5) түймешесін қайта басып өшіріңіз. Қабылдағыш режимінің (3) көрсеткіші өшеді.

Нивелирлеу автоматикасы

Нивелирлеу автоматикасымен жумыс істеу (В-Е суреттерін қараңыз)

Өлшеу құралын көлденен жылжымайтын табанға қойыңыз немесе бұрама ұстағышта (15) бекітіңіз.

Нивелирлеу автоматикасымен жұмыс істеу үшін қосқыш/өшіргішті (10) "pn" күйіне жылжытыңыз.

Нивелирлеу автоматикасы ±4° өз нивелирлеу аймағындағы тегіс еместіктерді автоматты тегістейді. Лазер сәулелері жыпылақтауды аяқтаса, өлшеу құралы нивелирленген болады.

Автоматты түрде нивелирлеу мумкін болмаса, мысалы, өлшеу құралы түрған бет көлденең сызықтан 4° шамасынан артық ауытқыған болса, лазер сәулелері жылдам жыпылықтайды.

Бул жағдайда өлшеу күралын көлденеңінен қойып, өздігінен нивелирлеу аякталғанша күтіңіз. Өлшеу күралы ±4° өздігінен нивелирлеу аймағында түрса, лазер сәулелері үздіксіз жанады.

Пайдалану кезінде қағылыстар болса немесе күй өзгерсе өлшеу құралы автоматты ретте өзін нивелирлейді.

Нивелирлеуден соң өлшеу күралының жылжуы арқылы пайда болуы мүмкін қателердің алдын алу үшін лазерлік сызықтардың күйін негізгі нуктелерге салыстырып тексеріңіз.

Маятникі буғаттау тетігімен жұмыс істеу ( F суретін қараңыз)

Маятникі буғаттау тетігімен жұмыс істеу үшін ажыратқышты (10) "On" күйіне жылжытыңыз.

Маятникі бугаттау индикаторы (4) қызыл түспен жанып тұрады және лазер сызықтары бояу жыпылықтайды.

Маятникті бугаттау тетігімен жұмыс істеген кезде, нивелирлеу автоматикасы өшіріледі. Өлшеу құралын еркін қолда ұстауға немесе еңіс бетке қоюға болады.

Лазер сәулелері будан былай нивелирленбейді және бір- біріне тігінен өтпейді.

Өлшеу құралының дәлдігін тексеру

Дэлдік әсерлері

Коршау температурасы ең күшті әсер етеді. Еденден жоғарыға болған температура өзгерістері лазер сәулесін ауытқұлы мүмкін.

Температура айырмашылығы еденге жақын аймақта үлкен болғаны үшін, өлшеу құралын мүмкіндігінше штативке орнатып, жұмыс аймағының ортасына орналастыру қажет.

Сыртқы әсерлерден тыс аспаптық әсерлер де (мысалы қағылыс немесе қатты сокқылар) ауытқуларға алып келуі мүмкін. Сол үшін әр жұмыстан алдын нивелирлеу дәлдігін тексеріңіз.

Алдымен көлденең лазер сызығының биіктік және нивелирлеу дәлдігін, ал содан кейін тік лазер сызығының нивелирлеу дәлдігін және вертикаль дәлдігін тексеріп шығыңыз.

Егер өлшеу құралы тексеру кезінде максимальды ауыткудан асырса, оны Bosch сервистік орталығында жөндетіңіз.

Көлденен сызыктың биіктік дәлдігін тексеру

Тексеру үшін 5 м бос өлшеу қашықтығы қатты жерде А мен В екі қабырғаның арасында керек болады.

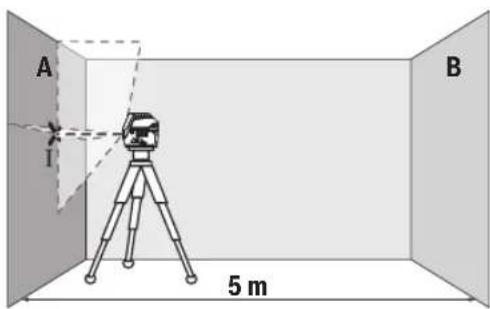

- Элшеу құралын А қабырғасының жанындағы штативке немесе қатты тегіс бетке орнатыңыз. Элшеу құралын қосыңыз. Нивелирлеу автоматикасымен қысыу жұмыс режимін тандаңыз.

– Лазерді жақын А қабырғасына бағыттап, өлшеу құралын нивелирлеңіз. Лазер сызықтары қабырғада айқыш-үйқыш нүктесінің ортасын белгілеңіз (І нүктесі).

A 180° I B II

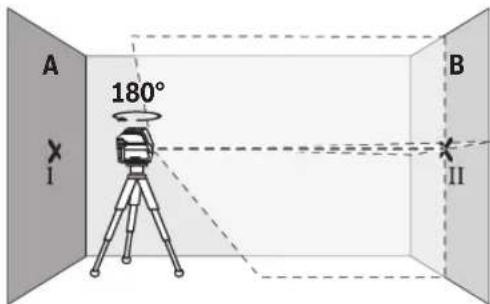

• Өлшеу күралын 180° бұрап, оны нивелирлеп лазер сызықтарының аргы В қабырғасындағы айқыш-үйқыш нуктесін белгілеңіз (II нуктесі).

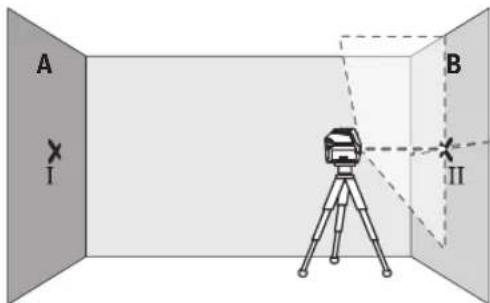

• Олшеу күралын бұрамай В қабыргасының қасында қойып, қосыңыз да нивелирлеңіз.

A I B II

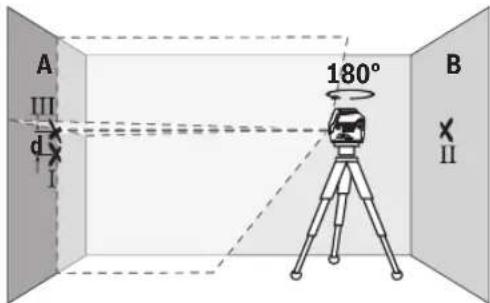

- Өлшеу күралының бийктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызықтарының айқыш-уйқыш нуктесі В қабырғасында алдымен белгіленген нуктеге II сәйкес болатындай бағыттаңыз.

• Өлшеу күралын 180° бурап биіктігін өзгертпеціз. Оны А қабырғасына тік лазер сызығы белгіленген І нуктесінен өтетін етіп бағыттаңыз. Өлшеу күралын нивелирлеп, лазер сызықтарының айқыш-үйқыш нуктесін А қабырғасында (ІІІ нуктесі) белгілеңіз.
• А қабырғасындағы І мен Ⅲ екі белгіленген нуктенің d айырмашылығы өлшеу құралының,дәл биіктіктен ауытқуын көрсетеді.

2 × 5 м = 10 м өлшеу қашықтығындағы рүқсат етілген максималды ауытку:

10 м × ±0,3 мм/м = ±3 мм. I мен III нуктелері арасындағы d айырмашылығы ең көбі 3 мм курауы тиіс.

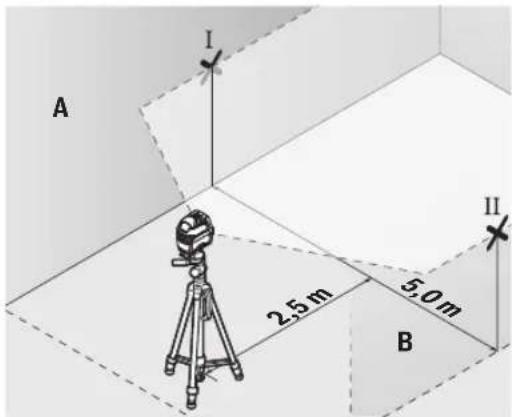

Көлденец сызықтың нивелирлеу дәлдігін тексеру

Тексеру үшін шам. 5 × 5 м бос кеңістік керек.

– Өлшеу құралын А мен В қабырғаларының арасындағы ортада штативке немесе қатты тегіс бетке орнатыңыз. Нивелирлеу автоматикасының көмегімен көлденен сызықтық жұмыс режимін таңдал, өлшеу құралын нивелирлеңіз.

- Өлшеу құралынан 2,5 м қашықтықта екі қабырғада лазерлік сызық ортасын белгілеңіз (А қабырғасында І нукте, В қабырғасында ІІ нукте).

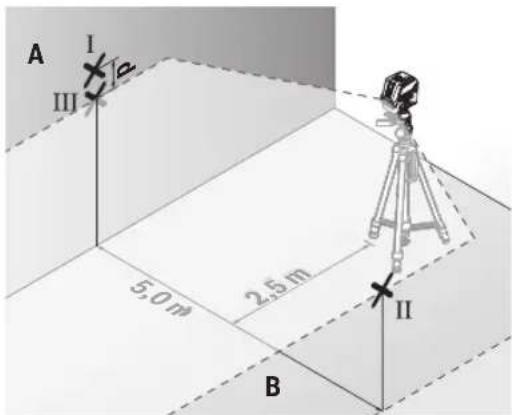

– Олшеу күралын 180°-ка бұрап 5 м арақашықтықта орнатыңыз және нивелирлеңіз.
– Өлшеу құралының биіктігін (штатив немесе қажет болса, тіреуіш көмегімен) лазерлік сызық ортасы В

164|Қазақ

кабыргасында алдын ала белгіленген II нуктеге сэйкес болатындай туралаңыз.

• А қабырғасында лазерлік сызық ортасын III нукте ретінде белгілеңіз (І нуктенің үстінде немесе астында тігінен).
• А қабырғасындағы екі белгіленген І мен ІІІ нүктенің d айырмашылығы өлшеу құралының көлденең сызықтан дәл ауытқуын көрсетеді.

2 × 5 м = 10 м өлшеу қашықтығындағы рүқсат етілген максималды ауытку:

10 м × ±0,3 мм/м = ±3 мм. I мен III нуктелер арасындағы d айырмашылығы ең көбі 3 мм курауы тиіс.

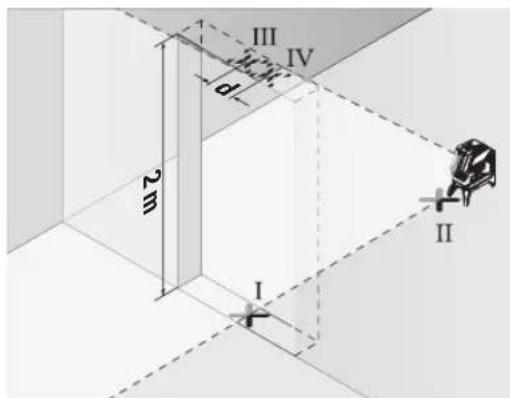

Тік сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде 2,5 м жай болатын есік тесігі керек.

– Өлшеу күралын есік тесігінен 2,5 м қашықтықта бекем тегіс табанда орналастырыңыз (штативте емес). Нивелирлеу автоматикасымен тік сызықтық жұмыс режимін тандаңыз. Лазерлік сызықы есік тесігіне бағыттал, өлшеу күралын нивелирлеңіз.

– Тік лазер сызығының орталығын есік тесігінің еденінде (І нуктесі), 5 м қашықтықта есік тесігінің басқа жағында (II нуктесі) және есік тесігінің жоғарғы шетінде (III нуктесі) белгілеңіз.

– Өлшеу құралын 180° бұрап, есік тесігінің басқа жағында тікелей ІІ нүктесінің артында орнатыңыз. Өлшеу құралын нивелирлеп, тік лазер сызығын орталығы нақты І мен ІІ нүктелерінен өтетін етіп бағыттаңыз.
– Лазер сызығының орталығын есік тесігінің жоғарғы шетінде IV нуктесі ретінде белгіленіз.
- А қабырғасындағы III мен IV екі белгіленген нүктенің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқұын көрсетеді.
- Есік тесігінің биіктігін өлшенєз.

Максималды рукşcat etiletin ауытку төмендегідей есептеледі:

есік тесігінің кос биіктігі × 0,3 мм/м

Мысал: есік тесігінің 2 м биіктігіндегі максималды ауытку:

2 × 2 м × ± 0,3 мм/м = ± 1,2 мм. Сондыктан III мен IV нуктелердің аралығы ең көбі 1,2 мм болуы керек.

Herizrì нужте дэлдігін тексеру

Тексеру ушін еден мен тебе арасында шамамен 5 м шамасындағы берік беттегі бос өлшеу жолының арақашықтығы кажет болады.

- Өлшеу құралын бұрама ұстағышқа (15) орнатып, еденге қойыңыз. Нүктелі жұмыс режимін тандап, өлшеу құралын нивелирлеңіз.

I 5 m II

– Жоғарғы лазерлік нуктенің ортасын төбеде (І нукте) белгілеңіз. Оған қоса астыңғы лазерлік нуктенің ортасын еденде (ІІ нукте) белгілеңіз.

– Өлшеу құралын 180°-қа бұраңыз. Оны төменгі лазерлік нуктенің ортасы белгіленген II нуктеде болатындай етіп орналастырыңыз. Өлшеу құралын нивелирлеңіз. Жоғарғы лазерлік нуктенің ортасын (III нукте) белгілеңіз.

- Төбеде белгіленген I және III нүктелердің d айырмашылығы өлшеу құралының дәл биіктіктен ауытқұын көрсетеді.

Максималды руксат етілетін ауытку төмендегідей есептеледі: еден мен төбе арасындағы қос қашықтық × 0,7 мм/м. Мысал: еден мен төбе арасындағы қашықтық 5 м болғанда макс. ауытку келесідей болады: 2 × 5 м × ±0,7 мм/м = ±7 мм. Сондықтан I мен III нуктелердің аралығы ең көбі 7 мм болуы керек.

▶ Белгілеу ўшін әрдайым тек лазерлік нуктенің немесе лазерлік сызықтың ортасын пайдаланыңыз. Лазерлік нуктенің өлшемі немесе лазерлік сызықтың ені қашықтықпен өзгереді.

Лазер нысандык тактасын пайдалану (L суретін караңыз)

Лазер нысандык тактасы (21) қолайсыз жағдайда және узақ қашықтықтарда лазер сызығының көрінісін жақсартады.

Лазер нысандык тактасының қайтаратын жазықтығы (21) лазер сызығының көрінуін жақсартып, мөлдір жазықтығы арқылы лазер сызығы лазер нысандык тактасының артынан да көрінеді.

Штативпен жұмыс істеу (керек-жарак)

Штатив тұрақты және бийктігі реттелетін өлшеу табаны болады. Өлшеу құралын 1/4" штатив патронымен (11) штативіне немесе (24) стандартты фотоштативіне орнатыңыз. Стандартты құрылыс штативінде бекіту үшін 5/8"-штатив патронын (12) пайдаланыңыз. Өлшеу құралын штативтегі құлыптау бұрандасымен бекітіңіз. Өлшеу құралын қосудан алдын штативті бағыттаңыз.

Эмбебап устағышпен бекітіңіз (керек-жарак) (L суретін караңыз)

Эмbebап устағыш (20) көмегімен өлшеу құралын, мысалы, тік аймақтарда, құбырларда немесе магниттелетін материалдарда бекіту мүмкін. Эмbebап устағышты және едендік штатив ретінде де пайдалану мүмкін болып өлшеу құралының биіктік бойынша бағытталуын оңтайландырады.

Өлшеу құралын қосудан алдын әмбебап ұстағышты (20) дөрекі бағыттаңыз.

Лазер кабылдағышымен жұмыс істеу (керек-жарак)

Қолайсыз жарықтық жағдайында (жарық қоршау, тікелей күн сәулелері) және ұзак қашықтықтарда лазер сәулесінің дұрыс табылуы үшін (23) лазер қабылдауышын пайдаланыңыз. Лазер қабылдағышымен жұмыс істегенде қабылдау режимін қосыңыз (қараңыз „Қабылдағыш режим“, Бет 162).

Лазер көру көзілдірігі (керек-жарак)

Лазер көру көзілдірігі қоршау жарықтығын сүзгілейді. Осылай лазер жарығы көз үшін жарқынрақ болады.

▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру

көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды.

▶ Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракулгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады.

Жумыс мысалдары (G-M суреттерін караңыз)

Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары суреттер беттерінде берілген.

Өлшеу құралын әрдайым тексерілетін аймақ немесе шетке жақын қойып әр өлшеуден алдын нивелирлеңіз.

Лазерлік сызық пен аймақ немесе шетінің аралықтарын әрдайым екі бірі бірінен ең үзак орналасқан нуктелерде өлшеңіз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Өлшеу құралын таза ұстаңыз.

Өлшеу құралын суга немесе баска сүйықтықтарға батырмаңыз.

Ластануларды суланған, жұмсақ шүберекпен сүртіңз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз. Лазер шығыс тесігіндегі аймақтарды сапалы тазалайтын қылшықтарға назар аударыңыз.

Өлшеу құралын тек қорғаныш қалтада (28) немесе шабаданда (26) сақтаңыз немесе тасымалдаңыз.

Жөндеу кажет болған жағдайда, өлшеу құралын қорғаныш қалтада (28) немесе шабаданда (26) жіберіңіз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

166 | Română

Казакстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казакстан Республикасы

050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Элшеу күралын, оның жабдыктары мен каптамасын қоршаған ортаны қоргайтын кәдеге жарату орнына тапсыру қажет.

Клшеу куралдарын не батареяларды уй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU өуропалық директивасы және оның үлтық заңнамада қолданылуы бойынша пайдалануға будан былай жарамсыз өлшеу құралдарын және 2006/66/ЕС өуропалық директивасы бойынша закымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қөршаған орта үшін қауіпсіз жолмен қайта өндеуге жіберу қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Română
