ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCL 250 Professional BOSCH

Ελληνικά...... Σελίδα 92

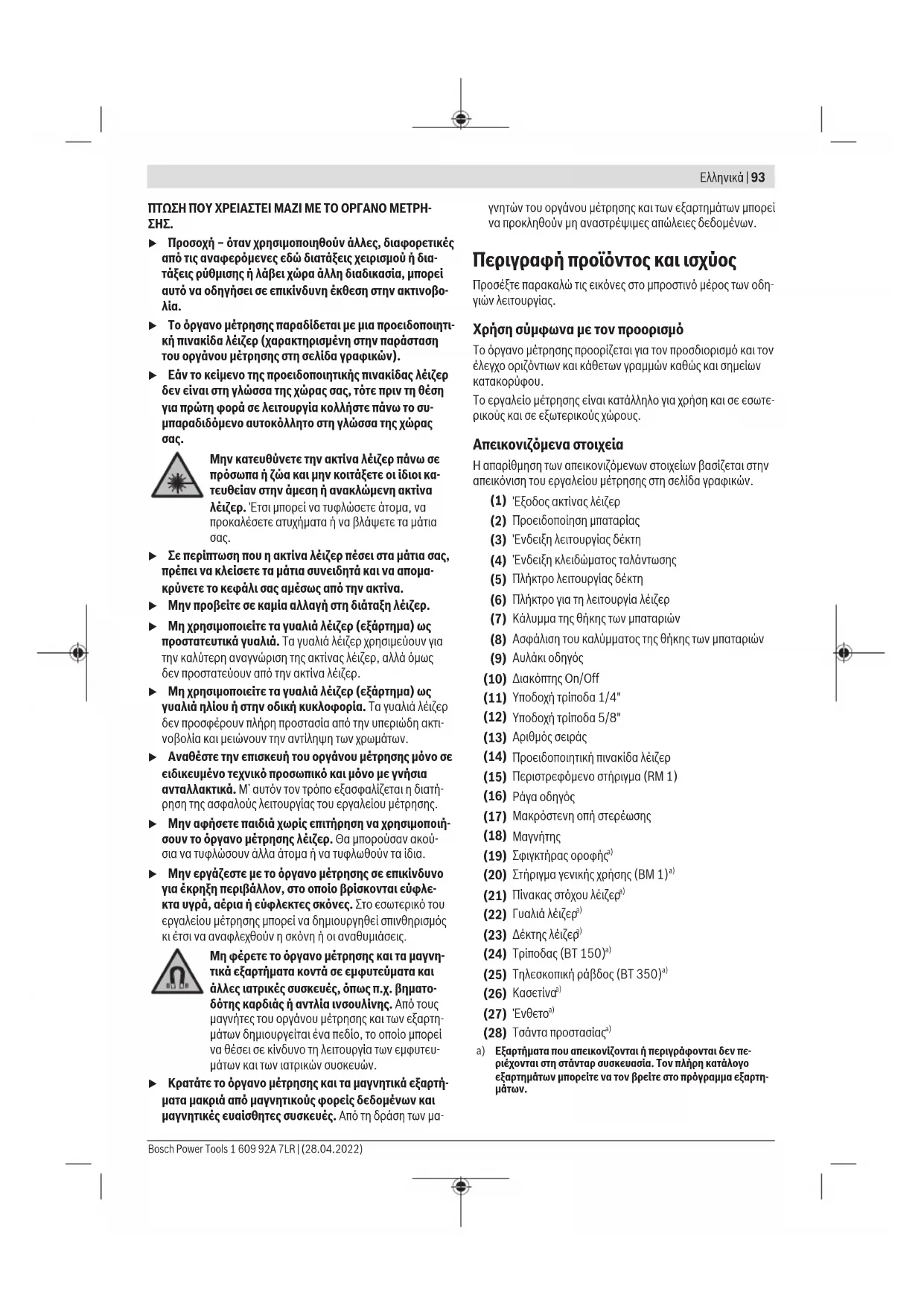

Υποδείξεις ασφαλείας

Για να εργαστείτε με το όργανο μέτρησης χω- ρίς κίνδυνο και με ασφάλεια, πρέπει να δια- βάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί

σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙ-

ΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ.

▶ Προσοχή – όταν χρησιμοποιηθούν άλλες, διαφορετικές από τις αναφερόμενες εδώ διατάξεις χειρισμού ή διατάξεις ρύθμισης ή λάβει χώρα άλλη διαδικασία, μπορεί αυτό να οδηγήσει σε επικίνδυνη έκθεση στην ακτινοβολία.
▶ Το όργανο μέτρησης παραδίδεται με μια προειδοποιητική πινακίδα λέιζερ (χαρακτηρισμένη στην παράσταση του οργάνου μέτρησης στη σελίδα γραφικών).
Εάν το κείμενο της προειδοποιητικής πινακίδας λέιζερ δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συμπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας σας.

Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτοι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας.

▶ Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητὰ και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα.
▶ Mην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.
▶ Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ.
▶ Μη χρησμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων.
Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.
Μην αφήσετε παιδιά χωρίς επιτήρηση να χρησιμοπούσουν το όργανο μέτρησης λέιζερ. Θα μπορούσαν ακούσια να τυφλώσουν άλλα άτομα ή να τυφλωθούν τα ίδια.
▶ Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εὐφλεκτα υγρά, αέρια ή εὐφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.

Μη φέρετε το όργανο μέτρησης και τα μαγνητικά εξαρτήματα κοντά σε εμφυτεύματα και άλλες ιατρικές συσκευές, όπως π.χ. βηματοδότης καρδιάς ή αντλία ινσουλίνης. Από τους μαγνήτες του οργάνου μέτρησης και των εξαρτημάτων δημιουργείται ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των εμφυτευμάτων και των ιατρικών συσκευών.

▶ Κρατάτε το όργανο μέτρησης και τα μαγνητικά εξαρτήματα μακριά από μαγνητικούς φορείς δεδομένων και μαγνητικές ευαιόθητες συσκευές. Από τη δράση των μα-

γνητών του οργάνου μέτρησης και των εξαρτημάτων μπορεί να προκληθούν μη αναστρέψιμες απώλειες δεδομένων.

Περιγραφή προϊόντος και ισχύος

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο οριζόντιων και κάθετων γραμμών καθώς και σημείων κατακορύφου.

Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς χώρους.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

(1) Έξοδος ακτίνας λέιζερ
(2) Προειδοποίηση μπαταρίας
(3) 'Ενδειξη λειτουργίας δέκτη
(4) 'Ενδειξη κλειδώματος ταλάντωσης
(5) Πλήκτρο λειτουργίας δέκτη
(6) Πλήκτρο για τη λειτουργία λέιζερ
(7) Κάλυμμα της θήκης των μπαταριών
(8) Ασφάλιση του καλύμματος της θήκης των μπαταριών
(9) Αυλάκι οδηγός

(10) Διακόπτης On/Off

(11) Υποδοχή τρίποδα 1/4"

(12) Υποδοχή τρίποδα 5/8"

(13) Αριθμός σειράς

(14) Προειδοποιητική πινακίδα λέιζερ

(15) Περιστρεφόμενο στήριγμα (RM 1)

(16) Ράγα οδηγός

(17) Μακρόστενη οπή στερέωσης

(18) Μαγνήτης

(19) Σφιγκτήρας οροφής ^a)

(20) Στήριγμα γενικής χρήσης (BM 1) ^a)

(21) Πίνακας στόχου λέιζερ ^a)

(22) Γυαλιά λέιζερ ^a)

(23) Δέκτης λέιζερ

(24) Τρίποδας (ΒΤ 150) ^a)

(25) Τηλεσκοπική ράβδος (ΒΤ 350) ^a)

(26) Κασετινα ^a)

(27) 'Evθετο ^a )

(28) Τσάντα προστασίας ^a)

a) Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων.

94 | Ελληνικά

Τεχνικά οτοιχεία

Λείζερ κουκίδων και γραμμικό λείζερ		GCL 2-50
Κωδικός αριθμός	3 601 K66 F00
Περιοχή εργασίαςA)
- Στάνταρ ακτίνες λείζερ 15 m
- Ακτίνες λείζερ με δέκτη λείζερ	5-50 m
- Κουκκίδες λείζερ 10 m
Ακρίβεια χωροστάθμησηςB)(C)
- Ακτίνες λείζερ ±0,3 mm/m
- Κουκκίδες λείζερ ±0,7 mm/m
Περιοχή αυτοχωροστάθμησης τυπική	±4°
Χρόνος χωροστάθμησης, τυπικός	< 4 s
Θερμοκρασία λειτουργίας -10 °C ... +50 °C
Θερμοκρασία φύλαξης/αποθήκευσης	-20 °C ... +70 °C
Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς	2.000 m
Μέγιστη σχετική υγρασία αέρα	90 %
Βαθμός ρύπανσης κατά IEC 61010-1	2(1)
Κατηγορία λείζερ 2
Τύπος λείζερ 630-650 nm, < 1 mW
C6	1
Απόκλιση
- Ακτίνες λείζερ 0,5 mrad (πλήρης γωνία)
- Κουκκίδες λείζερ 0,8 mrad (πλήρης γωνία)
Συχνότητα παλμών
- Λειτουργία χωρίς λειτουργία δέκτη	6 kHz
- Λειτουργία στη λειτουργία δέκτη	10 kHz
Υποδοχή τρίποδα 1/4", 5/8"
Μπαταρίες 3 × 1,5 V LR6 (AA)
Διάρκεια λειτουργίας στον τρόπο λειτουργίαςB)
- Λειτουργία διασταυρούμενων ακτίνων και λειτουργία κουκκίδας	6 h
- Λειτουργία διασταυρούμενων ακτίνων	8 h
- Λειτουργία γραμμής 16 h
- Λειτουργία κουκκίδας 22 h
Βάρος κατά EPTA-Procedure 01:2014	0,49 kg

Λέιζερ κουκίδων και γραμμικό λέιζερ		GCL 2-50
Διαστάσεις (μήκος × πλάτος × ύψος)
– χωρίς περιστρεφόμενο στήριγμα		112 × 55 × 106 mm
– με περιστρεφόμενο στήριγμα		132 × 81 × 163 mm
Βαθμός προστασίας IP 54 (προστασία από σκόνη και ψεκαζόμενο νερό)

A) Η περιοχή εργασίας μπορεί να μειωθεί από δυσμενείς συνθήκες περιβάλλοντος (π.χ. άμεση ηλιακή ακτινοβολία).

B) στους 20-25°C

C) Οι αναφερόμενες τιμές προϋποθέτουν κανονικές ἐως ευνοϊκές συνθήκες περιβάλλοντος (π.χ. κανένας κραδασμός, καμία νέφωση, κανένας καπνός, καμία ἀμεση ηλιακή ακτινοβολία. Μετά από ισχυρές διακυμάνσεις της θερμοκρασίας μπορεί να προκύψουν αποκλίσεις στην ακρίβεια.

D) Εμφανίζεται μόνο μη αγώγιμη ρύπανοη, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου.

Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (13) πάνω στην πινακίδα τύπου.

Συναρμολόγηση

Τοποθέτηση/αλλαγή μπαταριών

Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπαταριών μαγγανίου.

Για το άνοιγμα του καλύμματος της θήκης των μπαταρίων (7) πιέστε πάνω στη διάταξη ασφάλισης (8) και ανοίξτε το κάλυμμα της θήκης των μπαταρίων. Τοποθετήστε μέσα τις μπαταρίες.

Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράστα- ση στην εσωτερική πλευρά της θήκης των μπαταριών.

'Отан ои μπαταρίες εξασθενήσουν, τότε αναβοσβήνει η προειδοποίηση μπαταρίας (2) πράσινη. Επιπλέον αναβοσβήνουν οι ακτίνες λέιζερ κάθε 10 λεπτά για περίπου 5 δευτερόλεπτα. Το όργανο μέτρησης μετά το πρώτο αναβόσβημα μπορεί να λειτουργήσει ακόμη περίπου 1 ώρα. 'Отан αδειάσουν οι μπαταρίες, τότε αναβοσβήνουν οι ακτίνες λέιζερ ακόμη μία φορά λίγο πριν την αυτόματη απενεργοποίηση.

Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησιμοποιείτε μόνο μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα.

Αφαιρέστε τις μπαταρίες από το όργανο μέτρησης, όταν δεν το χρησμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες σε περίπτωση αποθήκευσης για μεγαλύτερο χρονικό διάστημα στο όργανο μέτρησης μπορεί να οξειδωθούν και να αυτοεκφορτιστούν.

Εργασία με το περιστρεφόμενο στήριγμα RM 1 (βλέπε εικόνες A1–A3)

Με τη βοήθεια του περιστρεφόμενου στηρίγματος (15) μπορείτε να περιστρέψετε το όργανο μέτρησης κατά 360° γύρω από ένα κεντρικό, πάντοτε ορατό σημείο κατακορύφου. Έται μπορούν να ρυθμιστούν οι ακτίνες λέιζερ, χωρίς να αλλάξει η θέση του οργάνου μέτρησης.

Τοποθετήστε το όργανο μέτρησης με το αυλάκι οδηγό (9) στη ράγα οδηγό (16) του περιστρεφόμενου στηρίγματος (15) και σπρώξτε το όργανο μέτρησης μέχρι τέρμα πάνω στη βάση. Για την αφαίρεση τραβήξτε το όργανο μέτρησης προς την αντίθετη κατεύθυνση από το περιστρεφόμενο στήριγμα.

Δυνατότητες ρύθμισης της θέσης του περιστρεφόμενου στη- ρίγματος:

• όρθιο πάνω σε μια επίπεδη επιφάνεια,
• βιδωμένο σε μια κάθετη επιφάνεια,
• σε συνδυασμό με τον σφιγκτήρα οροφής (19) σε μεταλλικούς πήχεις οροφής,
• με τη βοήθεια των μαγνητών (18) σε μεταλλικές επιφάνειες.

Λειτουργία

Θέση σε λειτουργία

▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας αφήστε το όργανο μέτρησης πρώτα να εγκλιματιστεί και μετά πριν από τη συνέχιση της εργασίας εκτελείτε πάντοτε έναν έλεγχο ακριβείας (βλέπε «'Ελεγχος ακριβείας του οργάνου μέτρησης», Σελίδα 97). Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.
Αποφεύγετε τα δυνατά κτυπήματα ή τις πτώσεις του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις πάνω στο όργανο μέτρησης πρέπει πριν τη συνέχιση της εργασίας να πραγματοποιείτε πάντοτε έναν έλεγχο ακριβείας (βλέπε «'Ελεγχος ακριβείας του οργάνου μέτρησης», Σελίδα 97).
Απενεργοποιείτε το όργανο μέτρησης, όταν το μεταφέρετε. Κατά την απενεργοποίηση κλειδώνεται η μονάδα παλινδρόμησης, η οποία διαφορετικά θα μπορούσε να υποστεί βλάβη από τις ισχυρές κινήσεις.

Ενεργοποίηση/απενεργοποίηση

Για την ενεργοποίηση του οργάνου μέτρησης σπρώξτε τον διακόπτη On/Off (10) στη θέση Θn (για εργασία με κλείδωμα ταλάντωσης) ή στη θέση Θn (για εργασία με αυτόματη χωροστάθμηση). Το όργανο μέτρησης εκπέμπει αμέσως μετά την ενεργοποίηση ακτίνες λέίζερ από τα ανοίγματα εξόδου (1).

▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε αν- θρώπους ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση.

Για την απενεργοποίηση του οργάνου μέτρησης σπρώξτε το διακόπτη On/Off (10) στη θέση «Off». Κατά την απενεργοποίηση η μονάδα παλινδρόμησης ασφαλίζεται.

▶ Mην αφήσετε το ενεργοποιημένο όργανο μέτρησης χωρίς επιτήρηση και απενεργοποιήστε το όργανο μέτρη-

σης μετὰ τη χρήση. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ.

Σε περίπτωση υπέρβασης της μέγιστης επιτρεπόμενης θερμοκρασίας λειτουργίας των 50 °C πραγματοποιείται η απενεργοποίηση για την προστασία της διόδου λέζερ. Αφού πρώτα κρυώσει, το όργανο μέτρησης είναι και πάλι έτοιμο για χρήση και μπορεί να ενεργοποιηθεί ξανά.

Αυτόματη απενεργοποίηση

Εάν περίπου για 120 λεπτά δεν πατηθεί κανένα πλήκτρο στο όργανο μέτρησης, απενεργοποιείται το όργανο μέτρησης αυτόματα για την προστασία των μπαταριών.

Για να ενεργοποιήσετε ξανά το όργανο μέτρησης μετά την αυτόματη απενεργοποίηση, μπορείτε είτε να σπρώξετε τον διακόπτη On/Off (10) πρώτα στη θέση «Off» και μετά να ενεργοποιήσετε ξανά το όργανο μέτρησης ή να πατήσετε μία φορά το πλήκτρο Λειτουργία λέιζερ (6) ή το πλήκτρο Λειτουργία δέκτη (5).

Προσωρινή απενεργοποίηση της αυτόματης απενεργοποίησης

Για να απενεργοποιήσετε την αυτόματη απενεργοποιήση, (με το όργανο μέτρησης ενεργοποιημένο) κρατήστε το πλήκτρο Λειτουργία λέίζερ (6) το λιγότερο 3 δευτερόλεπτα πατημένο. Όταν η αυτόματη απενεργοποιήση είναι απενεργοποιημένη, αναβοσβήνουν οι ακτίνες λέίζερ σύντομα για επιβεβαιώση.

Υπόδειξη: Σε περίπτωση που η θερμοκρασία λειτουργίας ξεπεράσει τους 45 °C, η αυτόματη απενεργοποίηση δεν μπορεί να απενεργοποίηθεί πλέον.

Για να ενεργοποιήσετε την αυτόματη διακοπή λειτουργίας θέστε το όργανο μέτρησης εκτός λειτουργίας και κατόπιν σε λειτουργία.

Ρύθμιση του τρόπου λειτουργίας

Το όργανο μέτρησης διαθέτει μια σειρά από λειτουργίες ανάμεσα στις οποίες μπορείτε κατ' επιλογή να μεταβαίνετε:

- Λειτουργία διασταυρούμενων ακτίνων και λειτουργία κουκίδας: Το όργανο μέτρησης δημιουργεί μια οριζόντια και μια κάθετη ακτίνα λέίζερ προς τα εμπρός καθώς και από μια κουκίδα λέίζερ κάθετα προς τα επάνω και προς τα κάτω. Οι ακτίνες λέίζερ διασταυρώνονται σε γωνία 90°.

- Λειτουργία γραμμής οριζόντια: Το όργανο μέτρησης δημιουργεί μια οριζόντια ακτίνα λέίζερ προς τα εμπρός.

- Λειτουργία γραμμής κάθετα: Το όργανο μέτρησης δημιουργεί μια κάθετη ακτίνα λέίζερ προς τα εμπρός. Σε περίπτωση μιας ρύθμισης της θέσης του οργάνου μέτρησης στο χώρο, η κάθετη ακτίνα λέίζερ προβάλλεται στην οροφή πέρα από την επάνω κουκίδα λέίζερ. Σε περίπτωση μιας ρύθμισης της θέσης του οργάνου μέτρησης απευθείας σε έναν τοϊχο, η κάθετη ακτίνα λέίζερ δημιουργεί μια σχεδόν πλήρως κυκλική ακτίνα λέίζερ (γραμμή 360°).

- Λειτουργία κουκίδας: Το όργανο μέτρησης δημιουργεί μια κουκίδα λέίζερ κάθετα προς τα επάνω και προς τα κάτω.

'Ολοι οι τρόποι λειτουργίας εκτός της λειτουργίας κουκκίδας μπορούν να επιλεγούν τόσο με αυτόματη χωροστάθμηση όσο και με κλείδωμα ταλάντωσης.

96 | Ελληνικά

Για να αλλάξετε τον τρόπο λειτουργίας, πατήστε το πλήκτρο Λειτουργία λέιζερ (6).

Εργασία με την αυτόματη χωροστάθμηση

Σειρά των βημάτων διαδικασίας Λειτουργία		γραμμής οριζόντια	Λειτουργία γραμμής κάθετα	Λειτουργία κουκκίδας	'Ενδειξη κλειδώματος ταλάντωσης (4)	Εικόνα
Διακόπτης On/Off (10) στη θέση « [IMAGE]		____Λειτα				B
	Πατήστε 1 φορὰ το πλήκτρο για τη λειτουργία λέιζερ (6)	● --			[IMAGE]	C
	Πατήστε 2 φορές το πλήκτρο για τη λειτουργία λέιζερ (6)					D
	Πατήστε 3 φορές το πλήκτρο για τη λειτουργία λέιζερ (6)				[DAKT]	E
	Πατήστε 4 φορές το πλήκτρο για τη λειτουργία λέιζερ (6)	____Λειτουργία διασταυρούμενων ακτίνων				B

'Οταν αλλάζετε κατά τη διάρκεια της εργασίας με αυτόματη χωροστάθμηση στον τρόπο λειτουργίας «Εργασία με κλείδωμα ταλάντωσης» (διακόπης Οη/Off (10) στη θέση Θη), ενερ-

γοποιείται πάντοτε η πρώτη δυνατότητα συνδυασμού των ενδείξεων αυτού του τρόπου λειτουργίας.

Εργασία με κλείδωμα ταλάντωσης

Σειρά των βημάτων διαδικασίας Λειτουργία		γραμμής ορι-ζόντια	Λειτουργία γραμμής κάθε-τα	Λειτουργία κουκκίδας	'Ενδειξη κλειδώμα-τος ταλάντωσης (4)	Εικόνα
Διακόπτης On/Off (10) στη θέση « Θn»		● ● -			(2227)	F
		Λειτουργία διασταυρούμενων ακτίνων			KIVN
	Πατήστε 1 φορά το πλήκτρο για τη λειτουργία λέιζερ (6)				[5KXO]	KIVN
[0384]	Πατήστε 2 φορές το πλήκτρο για τη λειτουργία λέιζερ (6)					KIVN
	Πατήστε 3 φορές το πλήκτρο για τη λειτουργία λέιζερ (6)				KOKKIVN	F
		Λειτουργία διασταυρούμενων ακτίνων

'Οταν αλλάζετε κατά τη διάρκεια της εργασίας με κλείδωμα τα- λάντωσης στον τρόπο λειτουργίας «Εργασία με αυτόματη χω- ροστάθμηση» (διακόπης Οη/Off (10) στη θέση 📂n), ενεργοποιείται πάντοτε η πρώτη δυνατότητα συνδυασμού των ενδείξεων αυτού του τρόπου λειτουργίας.

Για την ενεργοποίηση της λειτουργίας δέκτη πατήστε το πλήκτρο Λειτουργία δέκτη (5). Η ένδείξη λειτουργίας δέκτη (3) ανάβει πράσινη.

Για το ανθρώπινο μάτι μειώνεται η ορατότητα των ακτίνων λέιζερ σε περίπτωση ενεργοποιημένης της λειτουργίας δέκτη. Για εργασία χωρίς δέκτη λέιζερ απενεργοποιήστε γι' αυτό τη λειτουργία δέκτη, πατώντας ξανά το πλήκτρο Λειτουργία δέκτη (5). Η ένδειξη λειτουργίας δέκτη (3) σβήνει.

Λειτουργία δέκτη

Για την εργασία με τον δέκτη λέιζερ (23) ανεξάρτητα από τον επιλεγμένο τρόπος λειτουργίας, πρέπει να ενεργοποιηθεί η λειτουργία δέκτη.

Στη λειτουργία δέκτη αναβοσβήνουν οι ακτίνες λέίζερ με πάρα πολύ υψηλή συχνότητα και έτσι είναι ανιχνεύσιμες από τον δέκτη λέίζερ (23).

Αυτόματη χωροστάθμηση

Εργασία με αυτόματη χωροστάθμηση (βλέπε εικόνες Β-Ε)

Τοποθετήστε το όργανο μέτρησης πάνω σε μια οριζόντια, σταθερή επιφάνεια ή στερεώστε το πάνω στο περιστρεφόμενο στήριγμα (15).

Για εργασίες με αυτόματη χωροστάθμηση σπρώξτε το διακόπτη On/Off (10) στη θέση « 2n».

Μετά την ενεργοποίηση η αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα ανωμαλίες εντός της περιοχής αυτοχωροστάθμησης από ±4°. Μόλις οι ακτίνες λέζερ δεν αναβοσβήνουν πλέον, το όργανο μέτρησης έχει χωροσταθμιστεί.

'Отан η αυτόματη χωροστάθμηση δεν είναι δυνατή, π.χ. επειδή η επιφάνεια στήριξης του οργάνου μέτρησης αποκλίνει πάνω από 4° από το οριζόντιο επίπεδο, αναβοσβήνουν οι ακτίνες λείζερ με γρήγορο ρυθμό.

Σε αυτή την περίπτωση τοποθετήστε το όργανο μέτρησης οριζόντια και περιφένετε την αυτοχωροστάθμηση. Μόλις το όργανο μέτρησης βρεθεί μέσα στην περιοχή αυτοχωροστάθμησης των ±4° ανάβουν οι ακτίνες λέίζερ συνεχώς.

Σε περίπτωση κραδασμών ή αλλαγής της θέσης κατά τη διάρκεια της λειτουργίας το όργανο μέτρησης χωροσταθμίζεται ξανά αυτόματα. Μετά από τη χωροστάθμηση πρέπει να ελέγχετε, βάσει γνωστών σημείων αναφοράς, τη θέση των ακτινών λέιζερ για να αποφύγετε τυχόν σφάλματα λόγω μετατόπισης του εργαλείου μέτρησης.

Εργασία με κλείδωμα ταλάντωσης (βλέπε εικόνα Τ)

Για εργασία με κλείδωμα ταλάντωσης σπρώξτε τον διακόπη Οη/Off (10) στη θέση « Κον». Η ένδείξη του κλειδώματος ταλάντωσης (4) ανάβει κόκκινη και οι ακτίνες λέίζερ αναβοσβήνουν συνεχώς με αργό ρυθμό.

Στην εργασία με κλείδωμα ταλάντωσης η αυτόματη χωροστάθμηση είναι απενεργοποιημένη. Μπορείτε να κρατήσετε το όργανο μέτρησης ελεύθερα στο χέρι ή να το εναποθέσετε πάνω σε μια κεκλιμένη επιφάνεια. Οι ακτίνες λέιζερ δεν χωροσταθμίζονται πλέον και δεν είναι υποχρεωτικά κάθετες μεταξύ τους.

'Ελεγχος ακριβείας του οργάνου μέτρησης

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Η ακτίνα λέζερ εκτρέπεται ιδιαίτερα από τις διαφορές της θερμοκρασίας που διαδίδονται από το δάπεδο με φορά προς τα πάνω.

Επειδή ο μέγιστος στρωματισμός της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, θα πρέπει να συναρμολογείτε το όργανο μέτρησης κατά το δυνατόν επάνω σ' έναν τρίποδα και να το τοποθετείτε στο κέντρο της επιφάνειας εργασίας.

Εκτός από τις εξωτερικές επιρροές και οι ειδικές για τη συσκευή επιρροές (όπως π.χ. πτώσεις ή δυνατά κτυπήματα) μπορεί να οδηγήσουν σε αποκλίσεις. Γι' αυτό πριν από κάθε έναρξη εργασίας ελέγχετε την ακρίβεια χωροστάθμησης.

Ελέγχετε κάθε φορά πρώτα την ακρίβεια του ύψους καθώς και της χωροστάθμησης της οριζόντιας ακτίνας λέιζερ και μετά την ακρίβεια χωροστάθμησης της κάθετης ακτίνας λέιζερ. και την ακρίβεια κατακορύφου.

Σε περίπτωση που το όργανο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρεπόμενη απόκλιση, τότε αναθέστε την επισκευή του σε ένα κέντρο σέρβις Bosch.

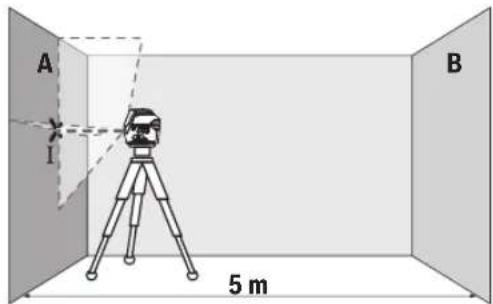

'Ελεγχος της ακρίβειας του ύψους της οριζόντιας γραμμής Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης μήκους 5 m πάνω σε μια σταθερή επιφάνεια, μεταξύ βυο τοίχων Α και Β.

- Στερεώστε το όργανο μέτρησης επάνω σε έναν τρίποδα κοντά τον τοίχο Α, ή τοποθετήστε το πάνω σε μια σταθερή, επίπεδη επιφάνεια. Ενεργοποιήστε το όργανο μέτρησης. Επιλέξτε τη λειτουργία διασταυρούμενων ακτίνων με αυτόματη χωροστάθμηση.

- Κατευθύνετε το λέίζερ επάνω στον κοντινό τοίχο Α και αφήστε το όργανο μέτρησης να χωροσταθμηθεί. Μαρκάρετε το κέντρο του σημείου, στο οποίο οι ακτίνες λέίζερ διασταυρώνονται στον τοίχο (σημείο I).

A 180° I B II

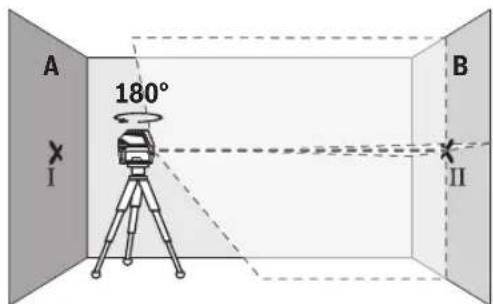

– Γυρίστε το όργανο μέτρησης κατά 180°, αφήστε το να χωροσταθμηθεί και μαρκάρετε το σημείο διασταύρωσης των ακτίνων λέίζερ στον απέναντι βρισκόμενο τοίχο Β (σημείο ΙΙ).

- Τοποθετήστε το όργανο μέτρησης – χωρίς να το γυρίσετε – κοντά στον τοίχο Β, ενεργοποιήστε το και αφήστε το να χωροσταθμιστεί.

A I B II

98 | Ελληνικά

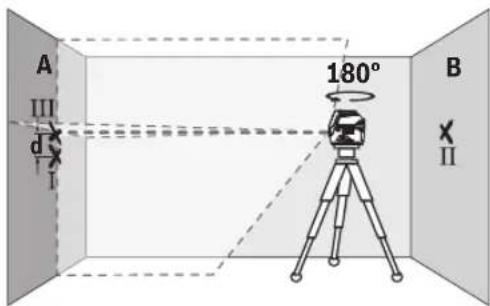

- Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοήθεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έται, ώστε το σημείο διασταύρωσης των ακτίνων λέιζερ να συμπίπτει ακριβώς με το προηγουμένως μαρκαρισμένο σημείο ΙΠ πάνω στον τοίχο Β.

- Γυρίστε το όργανο μέτρησης κατά 180°, χωρίς να αλλάξετε το ύψος. Ευθυγραμμίστε το στον τοίχο Α έτσι, ώστε η κάθετη ακτίνα λέιζερ να διέρχεται από το ήδη μαρκαρισμένο σημείο I. Αφήστε το όργανο μέτρησης να χωροσταθμηθεί και μαρκάρετε του σημείο διασταύρωσης των ακτίνων λέιζερ πάνω στον τοίχο Α (σημείο III).

- Η διαφορά d των δύο μαρκαρισμένων σημείων I και III πάνω στον τοίχο Α δίνει την πραγματική απόκλιση ύψους του οργάνου μέτρησης.

Σε μια απόσταση μέτρησης 2 × 5 m = 10 m η μέγιστη επιτρεπτή απόκλιση ανέρχεται στα:

10 m × ±0,3 mm/m = ±3 mm. H διαφορά d μεταξύ των σημείων I και III επιτρέπεται συνεπώς να ανέρχεται το πολύ στα 3 mm.

'Ελεγχος της ακρίβειας χωροστάθμησης της οριζόντιας γραμμής

Για τον έλεγχο χρειάζεστε μια ελεύθερη επιφάνεια περίπου 5 × 5 m.

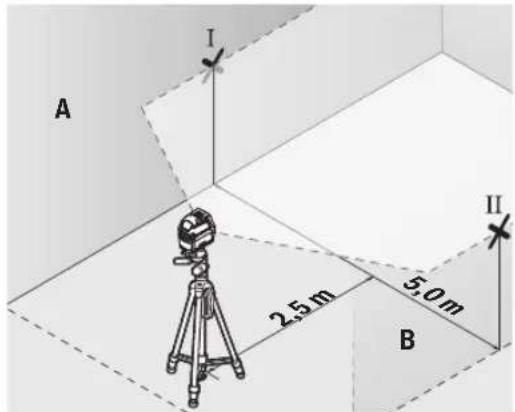

- Στερεώστε το όργανο μέτρησης στη μέση μεταξύ των τοίχων Α και Β πάνω σε έναν τρίποδα, ή τοποθετήστε το πάνω σε μια σταθερή, επίπεδη επιφάνεια. Επιλέξτε οριζόντια λειτουργία γραμμής με αυτόματη χωροστάθμηση και αφήστε το όργανο μέτρησης να χωροσταθμιστεί.

- Μαρκάρετε σε απόσταση 2,5 m από το όργανο μέτρησης και στους δύο τοίχους το κέντρο της ακτίνας λέίζερ (σημείο I στον τοίχο Α και σημείο II στον τοίχο Β).

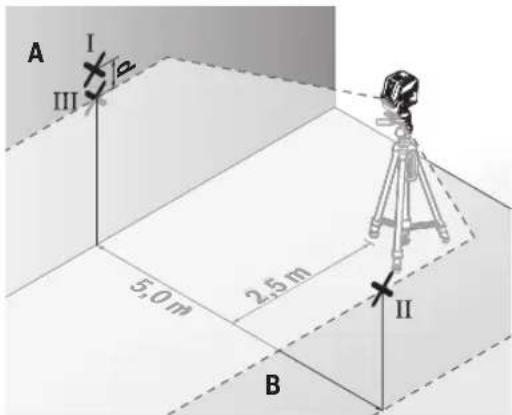

• Τοποθετήστε το όργανο μέτρησης γυρισμένο κατά 180° σε απόσταση 5 m και αφήστε το να χωροσταθμιστεί.
• Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοήθεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτσι, ώστε το κέντρο της ακτίνας λέιζερ να συμπίπτει ακριβώς με το προηγουμένως μαρκαρισμένο σημείο 11 πάνω στον τοϊχο Β.
• Μαρκάρετε στον τοίχο Α το κέντρο της ακτίνας λέίζερ ως σημείο III (κάθετα πάνω ή κάτω από το σημείο I).
• Η διαφορά d των δύο μαρκαρισμένων σημείων I και III πάνω στον τοίχο Α δίνει την πραγματική απόκλιση του οργάνου μέτρησης από το οριζόντιο επίπεδο.

Σε μια απόσταση μέτρησης 2 × 5 m = 10 m η μέγιστη επιτρεπτή απόκλιση ανέρχεται στα:

10 m × ±0,3 mm/m = ±3 mm. H διαφορά d μεταξύ των σημείων I και III επιτρέπεται συνεπώς να ανέρχεται το πολύ στα 3 mm.

'Ελεγχος της ακρίβειας χωροστάθμησης της κάθετης γραμμής

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε κάθε πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m (επάνω σε στερεή επιφάνεια).

- Θέστε το όργανο μέτρησης σε απόσταση 2,5 m από το άνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη επιφάνεια (όχι επάνω σε ένα τρίποδα). Επιλέξτε την κάθετη λειτουργία γραμμής με αυτόματη χωροστάθμηση. Κατευθύνετε την ακτίνα λέζερ στο άνοιγμα της πόρτας και αφήστε το όργανο μέτρησης να χωροσταθμηστεί.

• Μαρκάρετε το κέντρο της κάθετης ακτίνας λείζερ στο δάπεδο του ανοίγματος της πόρτας (σημείο Ι), σε απόσταση 5 m στην άλλη πλευρά του ανοίγματος της πόρτας (σημείο ΙΙ) καθώς και στο επάνω περιθώριο του ανοίγματος της πόρτας (σημείο ΙΙΙ).

• Γυρίστε το όργανο μέτρησης κατά 180° και τοποθετήστε το από την άλλη πλευρά του ανοίγματος της πόρτας απευθείας πίσω από το σημείο II. Αφήστε το όργανο μέτρησης να χωροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίνα λέιζερ έτσι, ώστε το κέντρο της να διέρχεται ακριβώς από τα σημεία I και II.
• Μαρκάρετε το κέντρο της ακτίνας λέιζερ στο επάνω περι- θώριο του ανοίγματος της πόρτας ως σημείο IV.
• Η διαφορά d των δύο μαρκαρισμένων σημείων III και IV δίνει την πραγματική απόκλιση του οργάνου μέτρησης από την κατακόρυφο.
• Μετρήστε το ύψος του ανοίγματος της πόρτας.
  Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την υπολογίσε- τε ως εξής:
  Διπλάσιο ύψος του ανοίγματος της πόρτας × 0,3 mm/m Παράδειγμα: Σε ένα ύψος του ανοίγματος της πόρτας από 2 m η μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα
  2 × 2 m × ±0,3 mm/m = ±1,2 mm. Ta σημεία III και IV επιτρέπεται επομένως να απέχουν μεταξύ τους το πολύ 1,2 mm.

'Ελεγχος της ακρίβειας κατακορύφου

Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης πάνω σε μια σταθερή επιφάνεια με μια απόσταση περίπου 5 m μεταξύ δαπέδου και οροφής.

- Τοποθετήστε το όργανο μέτρησης πάνω στο περιστρεφόμενο στήριγμα (15) και ακουμπήστε το στο δάπεδο. Επιλέξτε τη λειτουργία κουκίδας και αφήστε το όργανο μέτρησης να χωροσταθμιστεί.

I 5 m II

• Маркáρετε το κέντρο της επάνω κουκίδας λέιζερ στην οροφή (σημείο I). Маркáρετε επιπλέον το κέντρο της κάτω κουκίδας λέιζερ πάνω στο δάπεδο (σημείο II).

– Γυρίστε το όργανο μέτρησης κατά 180°. Τοποθετήστε το έτσι, ώστε το κέντρο της κάτω κουκίδας λέιζερ να βρίσκεται πάνω στο ήδη μαρκαρισμένο σημείο II. Αφήστε το όργανο μέτρησης να χωροσταθμιστεί. Μαρκάρετε το κέντρο της επάνω κουκίδας λέιζερ (σημείο III). – Η διαφορά d των δύο μαρκαρισμένων σημείων I και III πάνω στην οροφή δίνει την πραγματική απόκλιση του οργάνου μέτρησης από την κατακόρυφο.

Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την υπολογίσε- τε ως εξής:

Διπλάσια απόσταση μεταξύ δαπέδου και οροφής × 0,7 mm/m. Παράδειγμα: Σε μια απόσταση μεταξύ δαπέδου και οροφή από 5 m η μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα

2 × 5 m × ±0,7 mm/m = ±7 mm. Τα σημεία I και III επιτρέπεται επομένως να απέχουν μεταξύ τους το πολύ 7 mm.

Υποδείξεις εργασίας

Χρησιμοποιείτε πάντοτε μόνο το κέντρο της κουκίδας λέίζερ ή της ακτίνας λέίζερ για μαρκάρισμα. Το μέγεθος του σημείου λέίζερ ή το πλάτος της γραμμής λέίζερ μεταβάλλονται ανάλογα με την απόσταση.

Εργασία με τον πίνακα στόχου λέιζερ (βλέπε εικόνα L)

Ο πίνακας στόχου για λέίζερ (21) βελτώνει την ορατότητα της ακτίνας λέίζερ σε δυσμενείς συνθήκες και μεγάλες αποστάσεις.

Η ανακλαστική επιφάνεια του πίνακα στόχου λέίζερ (21) βελτιώνει την ορατότητα της ακτίνας λέίζερ, με τη διαφανή επιφάνεια αναγνωρίζεται η ακτίνα λέίζερ επίσης και από την πίσω πλευρά του πίνακα στόχου λέίζερ.

Εργασία με τον τρίποδα (εξάρτημα)

Ο τρίποδας αποτελεί μια σταθερή στο ύψος ρυθμιζόμενη βάση μέτρησης. Τοποθετήστε το όργανο μέτρησης με την υποδοχή τρίποδα 1/4" (11) στο σπείρωμα του τρίποδα (24) ή ενός τρίποδα για φωτογραφική μηχανή του εμπορίου. Για τη στερέωση σε έναν δομικό τρίποδα του εμπορίου χρησιμοποιείτε την υποδοχή τρίποδα 5/8" (12). Βιδώστε το όργανο μέτρησης με τη βίδα σύσφιγξης του τρίποδα σταθερά.

Ρυθμίστε κατά προσέγγιση τον τρίποδα προτού ενεργοποιήσε- τε το όργανο μέτρησης.

Στερέωση με το στήριγμα γενικής χρήσης (εξάρτημα) (βλέπε εικόνα L)

Με τη βοήθεια του στηρίγματος γενικής χρήσης (20) μπορείτε να στερεώσετε το όργανο μέτρησης π.χ. σε κάθετες επιφάνειες, σωλήνες ή σε μαγνητιζόμενα υλικά. Η βάση γενικής χρήσης μπορεί επίσης να χρησιμοποιηθεί και σαν τρίποδας δαπέδου, πράγμα που διευκολύνει την ευθυγράμμιση στο ύψος του οργάνου μέτρησης.

Ευθυγραμμίστε κατά προσέγγιση το στήριγμα γενικής χρήσης (20), προτού ενεργοποιήσετε το όργανο μέτρησης.

Εργασία με τον δέκτη λέιζερ (εξάρτημα)

Σε περίπτωση δυσμενών συνθηκών φωτισμού (φωτεινό περιβάλλον, άμεση ηλιακή ακτινοβολία) και σε μεγάλες αποστάσεις για την καλύτερη ανίχνευση των ακτίνων λέιζερ χρησιμοποιείτε το δέκτη λέιζερ (23). Κατά την εργασία με τον δέκτη λέιζερ ενεργοποιήστε τη λειτουργία δέκτη (βλέπε «Λειτουργία δέκτη», Σελίδα 96).

Γυαλιά λέιζερ (αξεσουάρ)

Τα γυαλιά παρατήρησης λέίζερ φιλτράρουν το φως του περιβάλλοντος. Έται διακρίνεται καλύτερα το φως του λέίζερ.

▶ Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ.

▶ Μη χρησμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων.

Παραδείγματα εργασίας (βλέπε εικόνες G-M)

Παραδείγματα δυνατοτήτων χρήσης του οργάνου μέτρησης θα βρείτε στις σελίδες με τα γραφικά.

Τοποθετείτε το όργανο μέτρησης πάντοτε κοντά στην επιφάνεια ή ακμή, που πρέπει να ελεγχθεί, και αφήστε το να χωροσταθμηστεί πριν την έναρξη κάθε μέτρηση.

Μετρήστε τις αποστάσεις ανάμεσα στην ακτίνα λέιζερ ή, ανάλογα, ανάμεσα στην ακτίνα λέιζερ και σε δυο σημεία, όσο το δυνατό πιο μακριά το ένα από το άλλο.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Na διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπανση μ' ένα υγρό, μαλακό πανί. Μη χοησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη.

Na καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέίζερ και να προσέχετε να μη δημιουργούνται χνούδια.

Φυλάγετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα στην τοάντα προστασίας (28) ή στην κασετίνα (26).

Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης μέσα στην τοάντα προστασίας (28) ή στην κασετίνα (26).

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Τα όργανα μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μη ρίχνετε τα όργανα μέτρησης και τις μπαταρί- ες στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα όργανα μέτρησης και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.

Türkçe

Güvenlik talimatı
