NÁVOD NA OBSLUHU GCL 250 Professional BOSCH

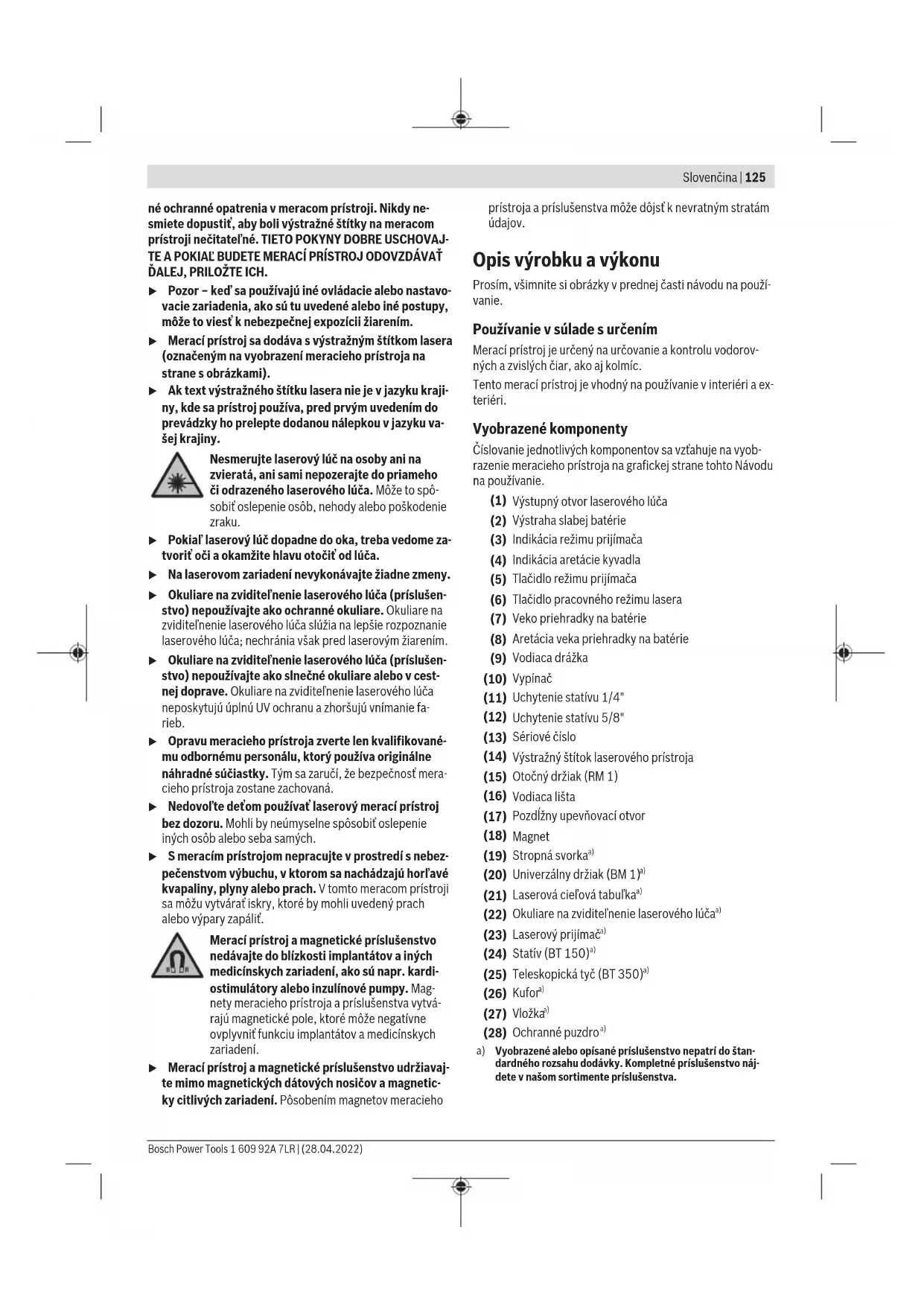

Slovenčina ...... Stránka 124

Popis výrobku a výkonu

Bezpečnostné upozornenia

Aby bola zaistená bezpečná a spol'ahlivá práca s meracím prístrojom, prečítajte si a dodržiavajte všetky pokyny. Pokiaľ merací prístroj nebudete používať v súlade s týni, môžete nepriaznivo ovplyvnit integrova-

né ochranné opatrenia v meracom prístroji. Nikdy ne- smiete dopustit, aby boli výstražné štítky na meracom prístroji nečitatelné. TIETO POKYNY DOBRE USCHOVAJ- TE A POKIAL' BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ĎALEJ, PRILOŽTE ICH.

Pozor – keď sa používajú iné ovládacie alebo nastavovacie zariadenia, ako sú tu uvedené alebo iné postupy, môže to viest’ k nebezpečnej expozícii žiarením.
▶ Merací prístroj sa dodáva s výstražným štítkom lasera (označeným na vyobrazení meracieho prístroja na strane s obrázkami).
Ak text výstražného štítku lasera nie je v jazyku krajiny, kde sa prístroj používa, pred prvým uvedením do prevádzky ho prelepte dodanou nálepkou v jazyku vašej krajiny.

Nesmerujte laserový lůč na osoby ani na zvieratá, ani sami nepozerajte do priameho či odrazeného laserového lůča. Môže to spôsobit oslepenie osôb, nehody alebo poškodenie zraku.

▶ Pokial' laserový lúč dopadne do oka, treba vedome zatvorit' oči a okamžite hlavu otočit' od lúča.
▶ Na laserovom zariadení nevykonávajte žiadne zmeny.
Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.
Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie fa- rieb.
Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnost meracieho prístroja zostane zachovaná.
Nedovoľte deťom používať laserový merací prístroj bez dozoru. Mohli by neúmyselne spôsobít oslepenie iných osôb alebo seba samých.
▶ S meracím prístrojom nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapálit.

Merací prístroj a magnetické príslušenstvo nedávajte do blízkosti implantátov a iných medicínskych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnety meracieho prístroja a príslušenstva vytvárajú magnetické pole, ktoré môže negatívne ovplyvnit funkciu implantátov a medicínskych zariadení.

▶ Merací prístroj a magnetické príslušenstvo udržiavajte mimo magnetických dátových nosičov a magneticky citlivých zariadení. Pôsobením magnetov meracieho

prístroja a príslušenstva môže dôjst k nevratným stratám údajov.

Opis výrobku a výkonu

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Merací prístroj je určený na určovanie a kontrolu vodorovných a zvislých čiar, ako aj kolmíc.

Tento merací prístroj je vhodný na používanie v interiéri a exteriéri.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.

(1) Výstupný otvor laserového lúča
(2) Výstraha slabej batérie
(3) Indikácia režimu prijímača
(4) Indikácia aretácie kyvadla
(5) Tlačidlo režimu prijímača
(6) Tlačidlo pracovného režimu lasera
(7) Veko priehradky na batérie
(8) Aretácia veka priehradky na batérie
(9) Vodiaca drážka
(10) Vypínač
(11) Uchytenie statívu 1/4"
(12) Uchytenie statívu 5/8"
(13) Sériové číslo
(14) Výstražný štítok laserového prístroja
(15) Otočný držiak (RM 1)
(16) Vodiaca lišta
(17) Pozdížny upevňovací otvor
(18) Magnet
(19) Stropná svorka ^a)
(20) Univerzálny držiak (BM 1) ^a)
(21) Laserová cieľová tabul’ka ^a)
(22) Okuliare na zviditel'nenie laserového lúča ^3
(23) Laserový prijímač ^4
(24) Statív (BT 150) ^a)
(25) Teleskopická tyč (BT 350) ^a)
(26) Kufor ^a)
(27) Vložka ^a)
(28) Ochranné puzdro ^a)

a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Bodový a líniový laser GCL 2-50
Vecné číslo	3 601 K66 F00
Pracovná oblastA)
– Štandardné laserové línie 15 m
– Laserové línie s laserovým prijímačom	5–50 m
– Laserové body 10 m
Presnost nivelácie B)(C)
– Laserové línie ± 0,3 mm/m
– Laserové body ± 0,7 mm/m
Rozsah samonivelácie typicky	± 4^
Doba nivelácie typicky < 4 s
Prevádzková teplota –10 °C ... +50 °C
Skladovacia teplota –20 °C ... +70 °C
Max. výška použitia nad referenčnou výškou	2 000 m
Max. relatívna vlhkost vzduchu	90 %
Stupeň znečistenia podľa IEC 61010-1	2D)
Trieda lasera 2
Typ lasera 630–650 nm, < 1 mW
C6	1
Divergencia
– Laserové línie 0,5 mrad (plný uhol)
– Laserové body 0,8 mrad (plný uhol)
Pulzová frekvencia
– Prevádzka bez režimu prijímača	6 kHz
– Prevádzka v režime prijímača	10 kHz
Uchytenie statívu 1/4"; 5/8"
Batérie 3 × 1,5 V LR6 (AA)
Doba prevádzky pri pracovnom režimeB)
– Prevádzka s krížovým a bodovým laserom	6 h
– Režim krížových línií 8 h
– Líniová prevádzka 16 h
– Bodová prevádzka	22 h
Hmotnosť podľa EPTA-Procedure 01:2014	0,49 kg
Rozmery (dlžka × šírka × výška)
– bez otočného držiaka	112 × 55 × 106 mm
– s otočným držiakom	132 × 81 × 163 mm

Bodový a líniový laser GCL 2-50

Stupeň ochrany

IP 54 (chránené proti prachu a striekajúcej vode)

A) Pracovná oblast sa môže zredukovať nepriaznivými podmienkami okolia (napr. priame slnečné žiarenie).
B) pri 20-25°C
C) Uvedené hodnoty predpokladajú normálne až priaznivé podmienky okolia (napr. bez vibrácii, hmly, dymu, nepriameho slnečného žiarenia). Po silných teplotných výkyvoch môže dójst k odchýlkam presnosti.
D) Vyskytuje sa len nevodivé znečistenie, pričom sa však príležitostne očakáva dočasná vođivosť spôsobená kondenzáciou. Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové číslo (13) uvedené na typovom štítku.

Montáž

Vkladanie/výmena batérií

Na prevádzku meracieho prístroja sa odporúča používať alkalické mangánové batérie.

Na otvorenie priehradky na batérie (7) stlačte aretačný mechanizmus (8) a vyklopte veko priehradky na batérie. Vložte batérie.

Dávajte pritom pozor na správnu polaritu podľa vyobrazenia na vnútornej strane priehradky na batérie.

Ked' batérie slabnú, výstraha slabej batérie (2) bliká naze- leno. Navyše zablikajú laserové línie každých 10 min asi na 5 s. Merací prístroj sa môže po prvom zablikaní prevádz- kovať ešte asi 1 h. Ked' sa batérie vybijú, laserové čiary ešte raz zablikajú priamo pred automatickým vypnutím.

Vždy vymieňajte všetky batérie súčasne. Používajte len batérie od jedného výrobcu a s rovnakou kapacitou.

- Ak merací prístroj dlhší čas nepoužívate, batérie

z neho vyberte. Batérie môžu pri dlhšom skladovaní v meracom prístroji korodovať a dochádza k ich samočinnému vybíjaniu.

Práca s otočným držiakom RM 1 (pozri obrázky A1-A3)

Pomocou otočného držiaka (15) môžete merací prístroj otáčat' o 360° okolo stredovej, vždy viditel'nej páty kolmice. Laserové línie sa tak dajú nastaviť bez toho, aby sa zmenila poloha meracieho prístroja.

Nasad'te merací prístroj s vodiacou drážkou (9) na vodiacu lištu (16) otočného držiaka (15) a nasuňte merací prístroj až na doraz na platformu.

Na odpojenie vytiahnite merací prístroj z otočného držiaka v opačnom poradí.

Možnosti umiestnenia otočného držiaka:

• v stojacej polohe na rovnej ploche,
• priskrutkovaný na zvislej ploche,
• v spojení so stropnou svorkou (19) na kovových stropných lištách,
• pomocou magnetov (18) na kovových povrchoch.

Prevádzka

Uvedenie do prevádzky

▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom. Nenechávajte ho napríklad dlhší čas ležať v automobile. Pri väčších teplotných výkyvoch nechajte merací prístroj najprv zahriat a vždy vykonajte skúšku presnosti (pozri „Skúška presnosti meracieho prístroja“, Stránka 128).

Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byt negativne ovplyvnená presnost meracieho prístroja.

Zabráňte silným nárazom alebo pádom meracieho prístroja. Pri silných vonkajších vplyvoch by ste mali pred d'alšou prácou vykonat skúšku presnosti meracieho prístroja (pozri „Skúška presnosti meracieho prístroja“, Stránka 128).
Ked' merací prístroj prepravujete, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudšom pohybe poškodit.

Zapínanie/vypínanie

Merací prístroj zapnete tak, že posuniete vypínač (10) do polohy ☐n (pre prácu s aretáciou kyvadla) alebo do polohy

On (pre prácu s nivelačnou automatikou). Merací prístroj okamžite po zapnutí vysiela laserové lúče z výstupných otvorov (1).
▶ Nesmerujte laserový lůč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lůča, dokonca ani z väčšej vzdialenosti.

Merací prístroj vypnete tak, že posuniete vypínač (10) do polohy Off. Pri vypnutí sa výkyvná jednotka zablokuje.

Zapnutý merací prístroj nenechávajte bez dozoru a po použití ho vždy vypnite. Laserový lúč by mohol oslepiť iné osoby.

Pri prekročení maximálnej prípustnej prevádzkovej teploty 50 °C dôjde k vypnutiu z dôvodu ochrany laserovej diódy. Po vychladnutí je merací prístroj opat pripravený na prevádzku a možno ho znova zapnút.

Vypínacia automatika

Ak sa približne 120 min nestlačí žiadne tlačidlo meracieho prístroja, merací prístroj sa z dôvodu šetrenia batérií automaticky vypne.

Aby sa merací prístroj po automatickom vypnutí znova zapol, môžete vypínač (10) bud najprv posunúť do polohy „Off“ a merací prístroj potom znova zapnút, alebo jedenkrát stlačíte tlačidlo druhu prevádzky lasera (6) alebo tlačidlo režimu prijímača (5).

Na deaktivovanie automatického vypínania podržte (na zapnutom meracom prístroji) stlačené tlačidlo druhu prevádzky lasera (6) minimálne 3 s. Ked' je automatické vypnutie deaktivované, laserové čiary na potvrdenie krátko zablikajú.

Upozornenie: Ked' prekročí prevádzková teplota 45 °C, automatické vypnutie sa už nedá deaktivovat.

Ked' chcete automatické vypínanie opät' uviest' do činnosti, merací prístroj vypnite a znova ho zapnite.

Nastavenie pracovného režimu

Tento merací prístroj umožňuje používať viacero druhov prevádzky, medzi ktorými môžete kedykol'vek prepínať:

– Prevádzka s krížovým a bodovým laserom: Merací prístroj vytvára vodorovnú a zvislú laserovú čiaru dopredu a zvislý laserový bod nahor a nadol. Laserové čiary sa krížujú v 90° uhle.
- Prevádzka s čiarovým laserom vodorovne: Merací prístroj vytvára vodorovnú laserovú čiaru dopredu.
- Prevádzka s čiarovým laserom zvislo: Merací prístroj vytvára zvislú laserovú čiaru dopredu. Pri umiestnení meracieho prístroja v miestnosti sa zvislá laserová čiara zobrazí na strope nad horným laserovým bodom. Pri umiestnení meracieho prístroja priamo na stene sa zobrazí zvislá laserová čiara takmer úplne okolo celého obvodu (360° čiara).
– Prevádzka s bodovým laserom: Merací prístroj vytvára zvislý laserový bod nahor a nadol.

Všetky druhy prevádzky okrem bodovej prevádzky možno zvolit's nivelačnou automatikou aj s aretáciou kyvadla.

Poradie krokov Líniová pre-		Líniová pre-vádzka zvislo	Bodová pre-vádzka	Indikácia aretáciekyvadla (4)	Ob-rázok
		vádzka vodo-rovne
Vypínač (10) v polohe „n“		●●●			B
		Režim krížových línií
Laser	1× stlačte tlačidlo pre pracovný režim lasera (6)	●--			C
Laser	2× stlačte tlačidlo pre pracovný režim lasera (6)	-●-			D

128 | Slovenčina

Poradie krokov Líniová pre-		vádzka vodo-rovne	Líniová pre-vádzka zvislo	Bodová pre-vádzka	Indikácia aretáciekyvadla (4)	Ob-rázok
	3× stlačte tlačidlo pre pracovný režim lasera (6)					E
	4× stlačte tlačidlo pre pracovný režim lasera (6)				[OKWW]	B
		Režim krížových línií

Poradie krokov Líniová pre-		vádzka vodo-rovne	Líniová pre-vádzka zvislo	Bodová pre-vádzka	Indikácia aretáciekyvadla (4)	Ob-rázok
Vypínač (10) v polohe „on“		● ● -			Červená	F
		Režim krížových línií
	1× stlačte tlačidlo pre pracovný režim lasera (6)				Červená
	2× stlačte tlačidlo pre pracovný režim lasera (6)				Červená
	3× stlačte tlačidlo pre pracovný režim lasera (6)	● ● -			[IMAGE]Červená	F
		Režim krížových línií

Ak počas práce s aretáciou kyvadla prepnete do režimu „Práca s nivelačnou automatikou“ (vypínač (10) v polohe On), aktivuje sa vždy prvá možnosť kombinácie zobrazení tohto režimu.

Režim prijímača

Pre prácu s prijímačom laserového lúča (23) sa musí – nezávisle od zvoleného druhu prevádzky – aktivovať režim prijímača.

V režime prijímača blikajú laserové čiary s vysokou frekvenciu, vd'aka čomu ich laserový prijímač (23) dokáže nájsť.

Na zapnutie režimu prijímača stlačte tlačidlo (5). Ukazovatel' režimu prijímača (3) svieti nazeleno.

Viditel'nosť laserovej čiary je pre l'udské oko pri zapnutom režime prijímača znížená. Pre prácu bez prijímača laserového lúča preto vypnite režim prijímača novým stlačením tlačidla režimu prijímača (5). Ukazovatel' režimu prijímača (3) zhasne.

Nivelačná automatika

Práca s nivelačnou automatikou (pozri obrázky B–E)

Merací prístroj postavte na vodorovný, pevný podklad alebo ho upevnite na otočný držiak (15).

Po zapnutí nivelačná automatika automaticky vyrovná nerovnosti v rámci samonivelačného rozsahu ±4°. Hned' ako prestanú laserové lúče blikat, je merací prístroj nivelovaný.

Ak nie je možná automatická nivelácia, napr. plocha na postavenie meracieho prístroja má odchýlku od horizontály viac ako 4°, laserové lúče blikajú v rýchlom slede.

V takomto prípade postavte merací prístroj vodorovne a počkajte na samoniveláciu. Hned' ako sa merací prístroj nachádza v rámci samonivelačného rozsahu ±4°, laserové lúče svietia neprerušovane.

Pri otrasoch a zmenách polohy počas prevádzky sa merací prístroj znova automaticky vyniveluje. Po uskutočnenej nivelácii prekontrolujte polohu laserových lůčov so zretelom na referenčné body, aby ste sa vyhli chybám spôsobeným posunom meracieho prístroja.

Práca s aretáciou kyvadla (pozri obrázok F)

Ked' chcete pracovat's aretáciou kyvadla, posuňte vypínač (10) do polohy „On“. Indikátor práce bez aretácie kyvadla (4) svieti načerveno a laserové čiary neprerušovane blikajú v pomalom takte.

Pri práci s aretáciou kyvadla je nivelačná automatika vypnutá. Merací prístroj môžete držať voľne v ruke alebo postaviť na podklad so sklonom. Laserové lúče sa už nenivelujú a už nemusia navzájom prebiehať v pravom uhle.

Skúška presnosti meracieho prístroja

Faktory ovplyvňujúce presnost

Najväčší vplyv na presnosť merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobovať vychýlenie laserového lúča.

Pretože teplotná stratifikácia je najväčšia v blízkosti zeme, mali by ste merací prístroj namontovať podľa možnosti na statív a postaviť ho v strede pracovnej plochy.

Okrem vonkajších vplyvov môžu k odchýlkam viest aj vplyvy špecifické pre daný prístroj (ako sú napríklad pády alebo prudké nárazy). Preto pred začiatkom každej práce skontrolujte presnosť nivelácie.

Preskúšajte najprv presnosť výšky a presnosť nivelácie vodorovnej laserovej línie a potom presnosť nivelácie zvislej laserovej línie a presnosť kolmice.

Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opraviť v autorizovanom servise firmy Bosch.

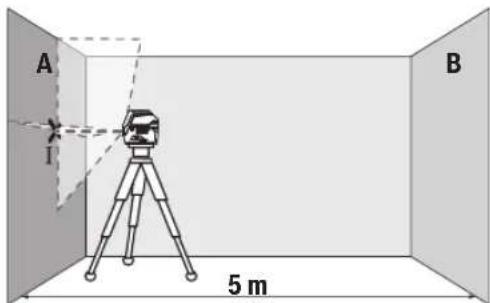

Skontrolujte výškovú presnost vodorovnej čiary

Na túto kontrolu budete potrebovať vol'nú meraciu trasu 5 m na pevnom podklade medzi dvoma stenami A a B.

- Namontujte merací prístroj v horizontálnej polohe blízko steny A na statív, alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj. Zvol'te prevádzku s krížovým laserom s nivelačnou automatikou.

- Nasmerujte laser na blízku stenu A a nechajte merací prístroj, aby sa niveloval. Označte si stred laserového bodu na mieste, kde sa na stene prekrížia laserové čiary (bod I).

A 180° I B II

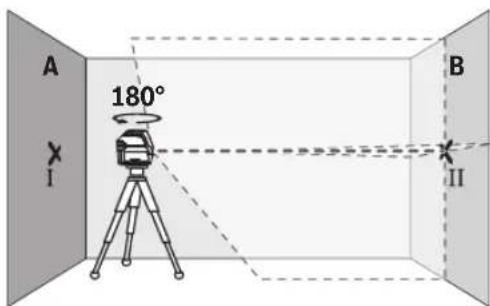

- Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte bod prekríženia laserových čiar na protil'ahlej stene B (bod II).

- Umiestnite merací prístroj – bez otočenia – v blízkosti steny B, zapnite ho a nechajte ho, aby sa niveloval.

A I B II

- Vyrovnajte merací prístroj vo výške tak (pomocou statívu alebo podložkami), bod prekríženia laserových čiar presne trafil na predtým označený bod II na stene B.

- Otočte merací prístroj o 180° bez toho, aby ste zmenili výšku. Nastavte ho na stenu A tak, aby zvislá laserová čiara prebiehala cez označený bod I. Nechajte merací prístroj, aby sa niveloval a označte bod prekríženia laserových čiar na stene A (bod III).

- Rozdiel d medzi obidvomi označenými bodmi I a III na ste ne A je skutočná výšková odchýlka meracieho prístroja.

Na dráhe merania 2 × 5 m = 10 m je maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie teda byt maximálne 3 mm.

Skontrolujte presnost nivelácie vodorovnej čiary

Na kontrolu potrebujete vol'nú plochu približne 5 × 5 m.

- Namontujte merací prístroj v horizontálnej polohe v strede medzi stenami A a B, alebo ho postavte na pevný a rovný podklad. Zvol'te vodorovnú prevádzku s líniovým laserom s nivelačnou automatikou a nechajte merací prístroj dokončit niveláciu.

- Označte vo vzdialenosti 2,5 m od meracieho prístroja na oboch stenách stred laserovej čiary (bod I na stene A a bod II na stene B).

• Postavte merací prístroj otočený o 180° vo vzdialenosti 5 m a nechajte ho dokončit niveláciu.
• Vyrovnajte merací prístroj na výšku tak (pomocou statívu alebo prípadne podložiek), aby stred laserovej čiary zasa-hoval presne vopred označený bod II na stene B.
• Označte na stene A stred laserovej čiary ako bod III (zvislo nad, resp. pod bodom I).
• Rozdiel d medzi obidvomi označenými bodmi I a III na stene A je skutočná odchýlka meracieho prístroja od horizontály.

Na dráhe merania 2 × 5 m = 10 m dosahuje maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie teda byt maximálne 3 mm.

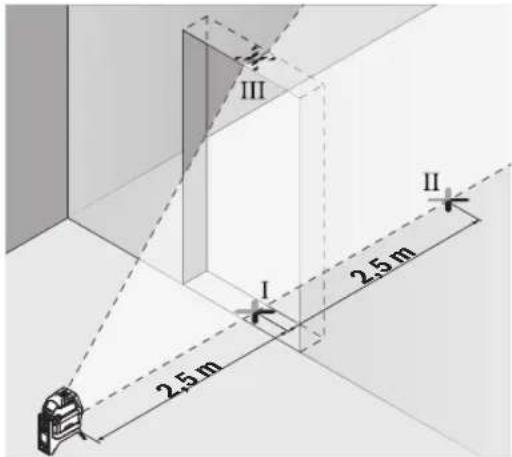

Kontrola presnosti nivelácie zvislej čiary

Na túto kontrolu budete potrebovať otvor vo dverách, pri ktorých je (na pevnom podklade) na každej strane dverí miesto minimálne 2,5 m.

- Postavte merací prístroj do vzdialenosti 2,5 m od otvoru dverí na pevnú rovnú podložku (nie na statív). Zvoľte zvislú prevádzku s čiarovým laserom s nivelačnou automatikou. Nasmerujte laserovú čiaru na otvor dverí a nechajte merací prístroj dokončiť niveláciu.

– Označte stred zvislej laserovej čiary na dne otvoru dverí (bod I), vo vzdialenosti 5 m na druhej strane otvoru dverí (bod II), ako aj na hornom okraji otvoru dverí (bod III).

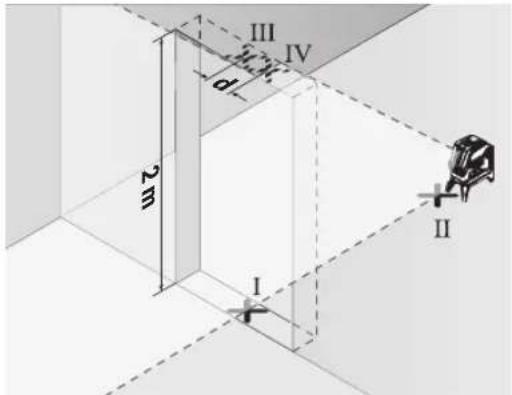

• Otočte merací prístroj o 180° a postavte ho na druhú stranu otvoru dverí priamo za bod II. Nechajte merací prístroj, aby sa niveloval a nastavte zvislú laserovú čiaru tak, aby jej stred prebiehal presne cez označený bod I a II.
  – Označte si stred laserovej čiary na hornom okraji otvoru dverí ako bod IV.
• Rozdiel d medzi obidvomi označenými bodmi III a IV je skutočná odchýlka meracieho prístroja od zvislice.
• Odmerajte výšku otvoru dverí.

Maximálnu povolenú odchýlku vypočítate takto: dvojnásobná výška otvoru dverí × 0,3 mm/m Príklad: Pri výške otvoru dverí 2 m smie byť maximálna od- chýlka

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Body III a IV smú teda ležať maximálne 1,2 mm od seba.

Kontrola presnosti zvislice

Na túto kontrolu potrebujete vol'nú dráhu merania na pevnom podklade s odstupom približne 5 m medzi podlahou a stropom.

- Namontujte merací prístroj na otočný držiak (15) a postavte ho na podlahu. Zvol'te prevádzku s bodovým laserom a nechajte merací prístroj dokončit niveláciu.

I 5 m II

• Označte si stred horného laserového bodu na strope (bod I). Okrem toho si označte aj stred dolného laserového bodu na podlahe (bod II).

• Otočte merací prístroj o 180°. Nastavte jeho pozíciu tak, aby stred dolného laserového bodu ležal na bode II, ktorý ste si už označili. Nechajte merací prístroj dokončit niveláciu. Označte si stred horného laserového bodu (bod III).
• Rozdiel d medzi obidvomi označenými bodmi I a III na strope je skutočná odchýlka meracieho prístroja od zvislice.

Maximálnu povolenú odchýlku vypočítate takto:

dvojnásobná vzdialenost medzi podlahou

a stropom × 0,7 mm/m.

Príklad: Pri vzdialenosti medzi podlahou a stropom 5 m smie byť maximálna odchýlka

2 × 5 m × ± 0,7 mm/m = ± 7 mm. Body I a III smú teda ležat maximálne 7 mm od seba.

Pracovné pokyny

▶ Na označovanie použite vždy len stred laserového bodu, resp. laserovej čiary. Veľkost' laserového bodu, resp. šírka laserovej čiary sa mení podľa vzdialenosti.

Práca s ciel'ovou tabul'kou lasera (pozri obrázok L)

Ciel'ová tabul'ka lasera (21) zlepšuje viditel'nosť laserového lúča pri nepriaznivých podmienkach a väčších vzdialenostiach.

Odrážajúca plocha ciel'ovej tabul'ky lasera (21) zlepšuje viditel'nosť laserovej línie, vďaka priesvitnej ploche je laserová línia rozpoznatel'ná aj zo zadnej strany ciel'ovej tabul'ky lasera.

Práca so statívom (príslušenstvo)

Statív poskytuje stabilnú a výškovo nastavitelnú meraciu podložku. Položte merací prístroj so 1/4" upínaním statívu (11) na závit (24) bežné fotostatívu. Na upevnenie na bežný stavebný statív použite 5/8" upínanie statívu (12). Pri- skrutkujte merací prístroj skrutkou na presné nastavenie statívu.

Ešte predtým, ako zapnete merací prístroj, statív zhruba vy- rovnajte.

Upevnenie s univerzálnym držiakom (príslušenstvo) (pozri obrázok L)

Pomocou univerzálného držiaka (20) môžete upevnit' merací prístroj napr. na zvislých plochách, rúrach alebo magnetických materiáloch. Univerzálny držiak je práve taký výhodný ako statív umiestnený na zemi a ul'ahčuje výškové nastavovanie meracieho prístroja.

Pred zapnutím meracieho prístroja univerzálny držiak (20) približne vyrovnajte.

Práca s laserovým prijímačom (príslušenstvo)

Pri nepriaznivých svetelných podmienkach (svetlé okolie, priame slnečné žiarenie) a na veľké vzdialenosti použite na lepšie vyhl’adanie laserových čiar prijímač laserového lúča (23). Pri práci s prijímačom laserového lúča zapnite režim prijímača (pozri „Režim prijímača“, Stránka 128).

Okuliare na zviditel'nenie laserového lúča (príslušenstvo)

Laserové okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vdaka tomu sa stáva svetlo lasera pre oko svetlejším.

Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.
Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie fa- rieb.

Príklady práce (pozri obrázky G-M)

Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách.

Merací prístroj postavte vždy v blízkosti plochy alebo hrany, ktorá sa má skontrolovať a pred začatím merania ho nechajte, aby sa niveloval.

Odmerajte vzdialenosti medzi laserovým lúčom a nejakou plochou alebo hranou vždy na dvoch miestach, ktoré sú od seba podľa možnosti čo najviac vzdialené.

Údržba a servis

Údržba a čistenie

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.

132 | Magyar

Merací prístroj skladujte a prepravujte vždy v ochrannom pu-zdre (28), príp. kufri (26).

V prípade opravy zašlite merací prístroj v ochrannom puzdre (28), príp. kufri (26).

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkolívek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Đalšie adresy servisov nájdete na:

Výrobok, príslušenstvo a obal treba dat na recykláciu šetriacu životné prostredie.

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície v národnom práve sa musia už nepoužitelné meracie prístroje a, podľa európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.

Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.

Magyar
