GLL 2-15 G Professional - Laserové ukazovadlo BOSCH - Bezplatný návod na obsluhu

Typ výrobku	Laserový zameriavač (líniový nivelačný prístroj)
Značka	Bosch
Model	GLL 2-15 G Professional
Rozmery (bez držiaka)	126 × 63 × 115 mm
Rozmery (s držiakom LB 10)	145 × 63 × 134 mm
Hmotnosť (podľa EPTA)	0,57 kg
Napájanie	4 batérie 1,5 V LR6 (AA)
Dosah	15 m
Presnosť nivelácie	±0,3 mm/m
Rozsah samočinnej nivelácie	±4°
Doba nivelácie	< 4 s
Trieda lasera	2
Typ lasera	500–540 nm, < 10 mW
Stupeň ochrany	IP64
Závit na statív	1/4"
Prevádzková teplota	-10 °C až +50 °C
Skladovacia teplota	-20 °C až +70 °C
Hlavné funkcie	Horizontálna a vertikálna línia, automatická nivelácia, režim sklonu, automatické vypnutie po 120 min
Údržba a čistenie	Mäkká vlhká handrička, bez rozpúšťadiel
Bezpečnosť	Laserový lúč triedy 2, nepozerajte sa priamo do lúča
Kompatibilné príslušenstvo	Držiak LB 10, teleskopická tyč BT 350, univerzálny držiak BM 1, otočný držiak RM 10, okuliare na laser, laserový terč, ochranné puzdro

Často kladené otázky - GLL 2-15 G Professional BOSCH

Ako zapnúť prístroj?

Prepínač Zap./Vyp. (4) nastavte do polohy Zap.. Prístroj potom vysiela laserové lúče. Na vypnutie nastavte do polohy Vyp..

Čo robiť, ak laserové línie rýchlo blikajú?

Rýchle blikanie znamená, že prístroj nie je vyrovnaný (sklon > 4°) alebo je v režime sklonu. Umiestnite prístroj na stabilný vodorovný povrch na aktiváciu automatickej nivelácie.

Ako vymeniť batérie?

Stlačte zámok (6) na otvorenie krytu priestoru pre batérie (7). Vložte 4 batérie 1,5 V LR6 (AA) pri dodržaní vyznačenej polarity. Batérie vždy vymieňajte súčasne.

Aký je maximálny dosah?

Dosah je 15 m. Môže byť znížený pri nepriaznivých podmienkach, ako je priame slnečné svetlo.

Ako používať držiak LB 10?

Naskrutkujte prístroj na držiak (10) cez závit 1/4". Držiak možno upevniť na drevo (skrutkami), na magnetizovateľný povrch (magnetmi) alebo na rímsu pomocou stropnej svorky (14). Pred zapnutím hrubo nastavte polohu.

Čo znamená indikátor batérií?

Indikátor (2) ukazuje úroveň nabitia. Trvalé blikanie = batérie takmer vybité. Laserové línie potom blikajú 5 s každých 5 min. Keď sú batérie vybité, prístroj sa po poslednom bliknutí vypne.

Ako skontrolovať presnosť prístroja?

Vykonajte kontroly opísané v návode: skontrolujte presnosť výšky a nivelácie horizontálnej a vertikálnej línie. Na vzdialenosť 10 m je prípustná odchýlka ±3 mm. Pri prekročení kontaktujte servis Bosch.

Môžem prístroj používať vonku?

Áno, prístroj je určený na použitie v interiéri aj exteriéri. Chráňte ho pred vlhkosťou a nevystavujte priamemu slnku. Vonku môže byť dosah znížený.

Čo robiť, ak teplota prístroja presiahne 50 °C?

Prístroj sa automaticky vypne na ochranu laserovej diódy. Po vychladnutí ho možno znova normálne zapnúť.

Ako aktivovať alebo deaktivovať automatické vypnutie?

Na deaktiváciu podržte tlačidlo Režim prevádzky (3) stlačené aspoň 3 s (línie blikajú). Na opätovnú aktiváciu prístroj vypnite a znova zapnite. Poznámka: pri teplote >45 °C nie je deaktivácia možná.

NÁVOD NA OBSLUHU GLL 2-15 G Professional BOSCH

Slovenčina.... Stránka 98

Popis výrobku a výkonu

Bezpečnostné upozornenia

Aby bola zaistená bezpečná a spol'ahlivá práca s meracím prístrojom, prečítajte si a dodržiavajte všetky pokyny. Pokial' merací prístroj nebudete používať v súlade s tý-

mito pokynmi, môžete nepriaznivo ovplyvnit integrované ochranné opatrenia v meracom prístroji. Nikdy nesmiete dopustit, aby boli výstražné štítky na meracom prístroji nečitatelné. TIETO POKYNY DOBRE USCHOVAJTE A POKIAL' BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ĐALEJ, PRILOŽTE ICH.

Pozor – ked’ sa používajú iné ovládacie alebo nastavovacie zariadenia, ako sú tu uvedené alebo iné postupy, môže to viest’ k nebezpečnej expozícii žiarením.
▶ Merací prístroj sa dodáva s výstražným štítkom lasera (označeným na vyobrazení meracieho prístroja na strane s obrázkami).
- Ak text výstražného štitku lasera nie je v jazyku krajiny, kde sa prístroj používa, pred prvým uvedením do prevádzky ho prelepte dodanou nálepkou v jazyku vašej krajiny.

Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami nepozerajte do priameho či odrazeného laserového lúča. Môže to spô-

sobit oslepenie osôb, nehody alebo poškodenie zraku.

▶ Pokial' laserový lúč dopadne do oka, treba vedome za- tvorit' oči a okamžite hlavu otočit' od lúča.
▶ Na laserovom zariadení nevykonávajte žiadne zmeny.
▶ Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.
▶ Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.
Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná.
Nedovoľte detom používať laserový merací prístroj bez dozoru. Mohli by neúmyselne spôsobit oslepenie iných osôb alebo seba samých.
▶ S meracím prístrojom nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť.

Magnetické príslušenstvo nedávajte do blízkosti implantátov a iných medicínskych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnety príslušenstva vytvárajú magnetické pole, ktoré môže nepriaznivo ovplyvnit funkciu implantátov alebo medicínskych zariadení.

Magnetické príslušenstvo nedávajte do blízkosti magnetických dátových nosičov a magneticky citlivých zariadení. Následkom účinku magnetov príslušenstva by mohlo dôjst'k nenávratnej strate uložených údajov.

Opis výrobku a výkonu

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Merací prístroj je určený na určovanie a kontrolu vodorovných a zvislých čiar.

Tento merací prístroj je vhodný na používanie v interiéri a exteriéri.

Tento výrobok je spotrebný laserový výrobok v súlade s normou EN 50689.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.

(1) Výstupný otvor laserového lúča
(2) Indikácia batérií
(3) Tlačidlo pracovného režimu lasera
(4) Vypínač
(5) Uchytenie statívu 1/4"
(6) Aretácia veka priehradky na batérie
(7) Veko priehradky na batérie
(8) Výstražný štítok laserového prístroja
(9) Sériové číslo

(10) Držiak (LB 10)

(11) 1/4" skrutka držiaka

(12) Magnet

(13) Otvor na skrutku držiaka

(14) Stropná spona (DK 10) ^a)

(15) Statív (BT 150) ^a)

(17) Univerzálny držiak (BM 1) ^a)

(18) Otočný držiak (RM 10) ^a)

(19) Okuliare na zviditel'nenie laserového lúča ^a)

a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Líniový laser GLL 2-15 G
Vecné číslo	3 601 K63 W..
Pracovná oblast ^A)	15 m
Presnost nivelácie ^B)(C)	±0,3 mm/m
Rozsah samonivelácie ±4°
Doba nivelácie < 4 s
Prevádzková teplota -10 °C až +50 °C
Skladovacia teplota -20 °C až +70 °C
Max. výška použitia nad referenčnou výškou	2 000 m
Max. relatívna vlhkostvzduchu	90 %
Stupeň znečistenia podľaIEC 61010-1	2 ^D)
Trieda lasera 2
Typ lasera 500–540 nm, < 10 mW
C_6	10
Divergencia 50 × 10 mrad (plný uhol)
Uchytenie statívu 1/4"
Batérie 4 × 1,5 V LR6 (AA)
Hmotnosť podľaEPTA-Procedure 01:2014	0,57 kg

Rozmery (dlžka × šírka × výška)

- bez držiaka 126 × 63 × 115 mm

- s držiakom LB 10 145 × 63 × 134 mm

Stupeň ochrany IP64

A) Pracovná oblast sa môže zredukovat nepriaznivými podmienkami okolia (napr. priame slnečné žiarenie).
B) pri 20-25°C
C) Uvedené hodnoty predpokladajú normálne až priaznivé podmienky okolia (napr. bez vibrácii, hmly, dymu, nepriameho slnečného žiarenia). Po silných teplotných výkyvoch môže dôjst k odchýlkam presnosti.
D) Vyskytuje sa len nevodivé znečistenie, pričom sa však príležitostne očakáva dočasná vođivosť spôsobená kondenzáciou. Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové číslo (9) uvedené na typovom štitku.

Montáž

Vkladanie/výmena batérií

Na prevádzku meracieho prístroja sa odporúča používať alkalické mangánové batérie.

Na otvorenie veka priehradky na batérie (7) zatlačte aretačný mechanizmus (6) smerom hore a odoberte veko priehradky na batérie. Vložte batérie.

Dávajte pritom pozor na správnu polaritu podľa vyobrazenia na vnútornej strane priehradky na batérie.

Indikácia batérií (2) vždy zobrazuje aktuálny stav nabitia batérií.

Ked' batérie slabnú, jas laserových línií sa pomaly znižuje. Ak sú batérie takmer prázdne, indikácia batérií (2) trvalo bliká. Laserové línie blikajú každých 5 min počas 5 s.

Ak sú batérie prázdne, laserové línie a indikácia batérií zablikajú ešte raz a potom sa merací prístroj vypne.

Vždy vymieňajte všetky batérie súčasne. Používajte len batérie od jedného výrobcu a s rovnakou kapacitou.

Ak merací prístroj dlhší čas nepoužívate, batérie z neho vyberte. Batérie môžu pri dlhšom skladovaní v meracom prístroji korodovať a dochádza k ich samočinnému vybíjaniu.

Prevádzka

Uvedenie do prevádzky

▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
▶ Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom. Nenechávajte ho napríklad dlhší čas ležať v automobile. Pri väčších teplotných výkyvoch nechajte merací prístroj najprv zahriat a vždy vykonajte skúšku presnosti (pozri „Skúška presnosti meracieho prístroja“, Stránka 100).

Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negativne ovplyvnená presnosť meracieho prístroja.

100 | Slovenčina

Zabráňte silným nárazom alebo pádom meracieho prístroja. Pri silných vonkajších vplyvoch by ste mali pred d'alšou prácou vykonať skúšku presnosti meracieho prístroja (pozri „Skúška presnosti meracieho prístroja“, Stránka 100).
Ked' merací prístroj prepravujete, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudšom pohybe poškodit.

Zapínanie/vypínanie

Merací prístroj zapnete tak, že posuniete vypínač (4) do polohy On. Merací prístroj okamžite po zapnutí vysiela laserové lúče z výstupných otvorov (1).

▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z väčšej vzdialenosti.

Merací prístroj vypnete tak, že posuniete vypínač (4) do polohy Off. Pri vypnutí sa výkyvná jednotka zablokuje.

Zapnutý merací prístroj nenechávajte bez dozoru a po použití ho vždy vypnite. Laserový lúč by mohol oslepiť iné osoby.

Pri prekročení maximálnej prípustnej prevádzkovej teploty 50 °C dôjde k vypnutiu z dôvodu ochrany laserovej diódy. Po vychladnutí je merací prístroj opat pripravený na prevádzku a možno ho znova zapnút.

Vypínacia automatika

Ak sa približne 120 min nestlačí žiadne tlačidlo meracieho prístroja, merací prístroj sa z dôvodu šetrenia batérií automaticky vypne.

Aby sa merací prístroj po automatickom vypnutí znova zapol, buď môžete dať vypínač (4) najprv do polohy „Off“ a potom merací prístroj znova zapnút, alebo stlačte tlačidlo pre druh prevádzky lasera (3).

Na deaktivovanie automatického vypínania podržte (na zapnutom meracom prístroji) stlačené tlačidlo druhu prevádzky lasera (3) minimálne 3 s. Ked' je automatické vypnutie deaktivované, laserové čiary na potvrdenie krátko zablikajú.

Upozornenie: Ked' prekročí prevádzková teplota 45 °C, automatické vypnutie sa už nedá deaktivovat.

Ked' chcete automatické vypínanie opät' uviest' do činnosti, merací prístroj vypnite a znova ho zapnite.

Druhy prevádzky

Tento merací prístroj umožňuje používať viacero druhov prevádzky, medzi ktorými môžete kedykol'vek prepínať:

– Režim krížových línií (pozri obrázok A): vytvára jednu vodorovnú a jednu zvislú laserovú líniu,
- Horizontálny režim (pozri obrázok B): vytvára jednu vodo-rovnú laserovú líniu,
– Vertikálny režim (pozri obrázok C): vytvára jednu zvislú laserovú líniu.

Všetky pracovné režimy sú možné s nivelačnou automatikou aj s funkciou sklonu.

Nivelačná automatika

Merací prístroj počas prevádzky vždy monitoruje polohu. Pri inštalácii v rámci samonivelačného rozsahu ±4° pracuje s nivelačnou automatikou. Mimo samonivelačného rozsahu prepne automaticky do funkcie sklonu.

Práca s nivelačnou automatikou (pozri obrázky A-C)

Postavte merací prístroj na vodorovný, pevný podklad, upevnite ho na držiak (10) alebo na statív (15).

Nivelačná automatika automaticky vyrovná nerovnosti v rámci samonivelačného rozsahu ±4°. Hned' ako laserové lúče trvalo svietia, je merací prístroj nivelovaný.

Ak nie je možná automatická nivelácia, napr. plocha na postavenie meracieho prístroja má odchýlku od horizontály viac ako 4°, laserové línie blikajú najprv počas 2 s v rýchlom slede, potom každých 5 s viackrát v rýchlom slede. Merací prístroj sa nachádza vo funkcii sklonu.

Ak chcete nad'alej pracovať s nivelačnou automatikou, po- stavte merací prístroj do vodorovnej polohy a počkajte, kým sa uskutoční samonivelácia. Hned' ako sa merací prístroj na- chádza v rámci samonivelačného rozsahu ±4°, laserové lúče svietia neprerušovane.

Pri otrasoch a zmenách polohy počas prevádzky sa merací prístroj znova automaticky vyniveluje. Po uskutočnenej nivelácii prekontrolujte polohu laserových lúčov so zreteľom na referenčné body, aby ste sa vyhli chybám spôsobeným posunom meracieho prístroja.

Práca s funkciou sklonu (pozri obrázok D)

Postavte merací prístroj na naklonený podklad. Pri práci s funkciou sklonu blikajú laserové línie najprv počas 2 s v rýchlom slede, potom každých 5 s viackrát v rýchlom slede.

Vo funkcii sklonu sa laserové línie už nenivelujú a už nemusia byť navzájom voči sebe v pravom uhle.

Skúška presnosti meracieho prístroja

Faktory ovplyvňujúce presnost'

Najväčší vplyv na presnosť merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobovať vychýlenie laserového lúča.

Aby sa minimalizovali tepelné vplyvy tepla stúpajúceho od zeme, odporúčame používať merací prístroj na statíve. Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy.

Okrem vonkajších vplyvov môžu k odchýlkam viest aj vplyvy špecifické pre daný prístroj (ako sú napríklad pády alebo prudké nárazy). Preto pred začiatkom každej práce skontrolujte presnosť nivelácie.

Preskúšajte najprv presnosť výšky a presnosť nivelácie vodorovnej laserovej čiary a potom presnosť nivelácie zvislej laserovej čiary.

Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opraviť v autorizovanom servise firmy Bosch.

Skontrolujte výškovú presnost vodorovnej čiary

Na túto kontrolu budete potrebovať vol’nú meraciu trasu 5 m na pevnom podklade medzi dvoma stenami A a B.

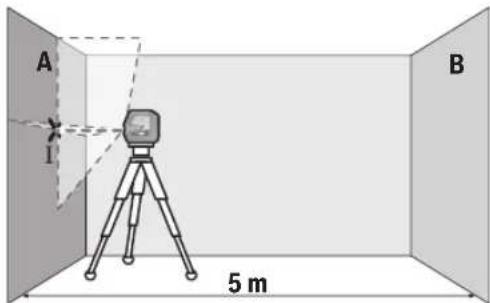

- Namontujte merací prístroj blízko steny A na statív, alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj a zvol'te režim krížových línií.

- Nasmerujte laser na blízku stenu A a nechajte merací prístroj, aby sa niveloval. Označte si stred laserového bodu na mieste, kde sa na stene prekrížia laserové čiary (bod I).

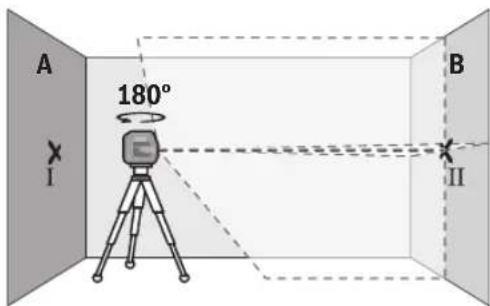

• Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte bod prekríženia laserových čiar na protil'ahlej stene B (bod II).
• Umiestnite merací prístroj - bez otočenia - v blízkosti steny B, zapnite ho a nechajte ho, aby sa niveloval.

- Vyrovnajte merací prístroj vo výške tak (pomocou statívu alebo podložkami), bod prekríženia laserových čiar presne trafil na predtým označený bod II na stene B.

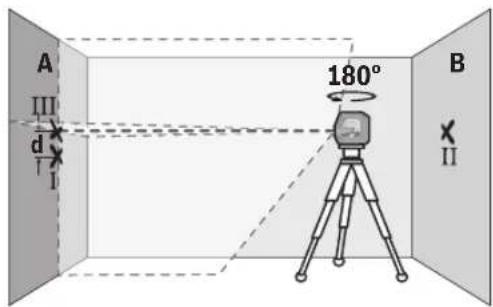

• Otočte merací prístroj o 180° bez toho, aby ste zmenili výšku. Nastavte ho na stenu A tak, aby zvislá laserová čiara prebiehala cez označený bod I. Nechajte merací prístroj, aby sa niveloval a označte bod prekríženia laserových čiar na stene A (bod III).
• Rozdiel d medzi obidvomi označenými bodmi I a III na ste ne A je skutočná výšková odchýlka meracieho prístroja.

Na dráhe merania 2 × 5 m = 10 m je maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie teda byt maximálne 3 mm.

Skontrolujte presnost nivelácie vodorovnej čiary

Na kontrolu potrebujete voľnú plochu približne 5 × 5 m.

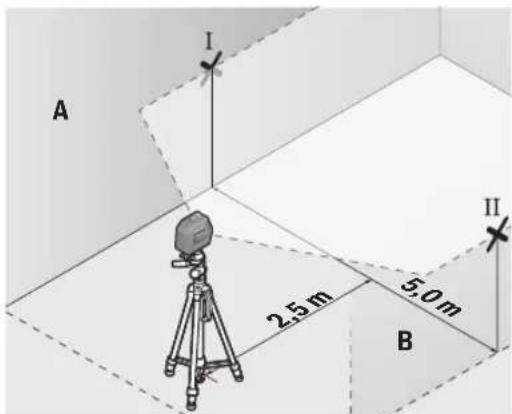

- Namontujte merací prístroj v strede medzi stenami A a B alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj a zvolte horizontálny režim. Nechajte merací prístroj dokončit niveláciu.

– Označte vo vzdialenosti 2,5 m od meracieho prístroja na oboch stenách stred laserovej čiary (bod I na stene A a bod II na stene B).

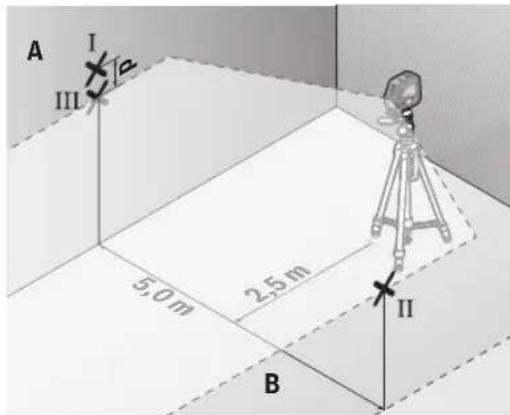

• Postavte merací prístroj otočený o 180° vo vzdialenosti 5 m a nechajte ho dokončit niveláciu.
• Vyrovnajte merací prístroj na výšku tak (pomocou statívu alebo prípadne podložiek), aby stred laserovej čiary zasa-hoval presne vopred označený bod II na stene B.
• Označte na stene A stred laserovej čiary ako bod III (zvislo nad, resp. pod bodom I).
• Rozdiel d medzi obidvomi označenými bodmi I a III na ste ne A je skutočná odchýlka meracieho prístroja od horizon- tály.

Na dráhe merania 2 × 5 m = 10 m dosahuje maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie teda byt maximálne 3 mm.

Kontrola presnosti nivelácie zvislej čiary

Na túto kontrolu budete potrebovať otvor vo dverách, pri ktorých je (na pevnom podklade) na každej strane dverí miesto minimálne 2,5 m.

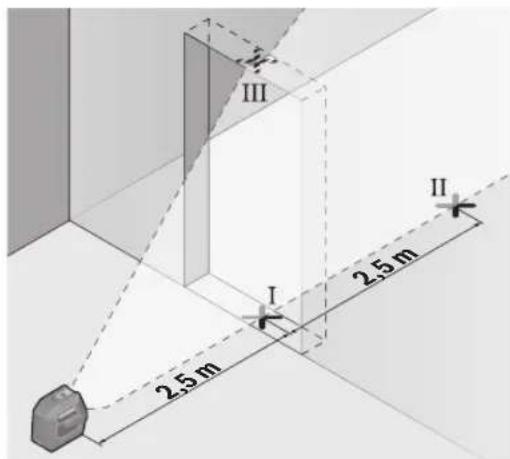

- Postavte merací prístroj do vzdialenosti 2,5 m od otvoru dverí na pevnú rovnú podložku (nie na statív). Zapnite merací prístroj a zvol'te vertikálny režim. Nasmerujte laserovú líniu na otvor dverí a nechajte merací prístroj dokončit niveláciu.

- Označte stred zvislej laserovej čiary na dne otvoru dverí (bod I), vo vzdialenosti 5 m na druhej strane otvoru dverí (bod II), ako aj na hornom okraji otvoru dverí (bod III).

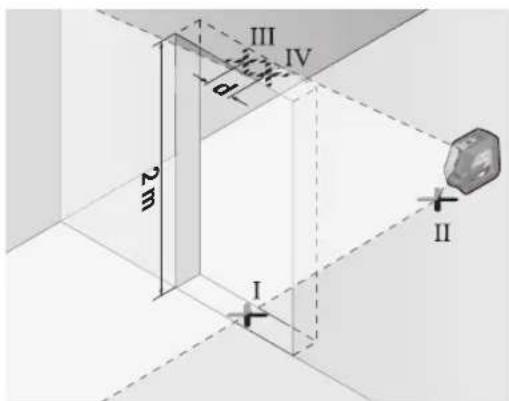

• Otočte merací prístroj o 180° a postavte ho na druhú stranu otvoru dverí priamo za bod II. Nechajte merací prístroj, aby sa niveloval a nastavte zvislú laserovú čiaru tak, aby jej stred prebiehal presne cez označený bod I a II.
  – Označte si stred laserovej čiary na hornom okraji otvoru dverí ako bod IV.
• Rozdiel d medzi obidvomi označenými bodmi III a IV je skutočná odchýlka meracieho prístroja od zvislice.
• Odmerajte výšku otvoru dverí.

Maximálnu povolenú odchýlku vypočítate takto:

Príklad: Pri výške otvoru dverí 2 m smie byť maximálna odchýlka

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Body III a IV smú teda ležať maximálne 1,2 mm od seba.

Pracovné pokyny

▶ Na označovanie použite vždy len stred laserovej čiary. Šírka laserovej čiary sa zmení so vzdialenostou.

Práca s držiakom LB 10 (pozri obrázky E-H)

Pomocou držiaka (10) môžete upevnit merací prístroj na zvislých plochách alebo na magnetizovatelých materiáloch. V kombinácii so stropnou sponou (14) môžete merací prístroj vyrovnat aj vo výške.

Nasad'te merací prístroj s upínaním statívu 1/4" (5) na skrutku 1/4" (11) držiaka a pevne ho naskrutkujte.

Možnosti upevnenia držiaka (10):

• bežnou upevňovacou skrutkou pomocou otvoru na skrutku (13) do dreva (pozri obrázok F),
• pomocou magnetov (12) na magnetizovatel'né materiály (pozri obrázok G),
• pomocou stropnej spony (14) na stropné lišty (pozri obrázok H).
  ▶ Pri upevňovaní príslušenstva na povrchy nedávajte prsty na zadnú stranu magnetického príslušenstva.

Vel'ká prítažlivá sila magnetov môže privriet'prsty.

Pred zapnutím meracieho prístroja držiak (10) zhruba vyrov-najte.

Práca s laserovou ciel'ovou tabul'kou

Ciel'ová tabul'ka lasera (20) zlepšuje viditel'nosť laserového lúča pri nepriaznivých podmienkach a väčších vzdialenostiach.

Odrážajúca plocha ciel'ovej tabul'ky lasera (20) zlepšuje viditel'nosť laserovej línie, vd'aka priesvitnej ploche je laserová línia rozpoznatel'ná aj zo zadnej strany ciel'ovej tabul'ky lasera.

Práca so statívom

Statív poskytuje stabilnú a výškovo nastavitelnú meraciu podložku. Nasad'te merací prístroj so 1/4" upínaním statívu (5) na závit statívu (15) alebo bežné fotostatívu. Priskrutkujte merací prístroj skrutkou na presné nastavenie statívu.

Ešte predtým, ako zapnete merací prístroj, statív zhruba vyrovnajte.

Upevnenie pomocou univerzálneho držiaka (pozri obrázok K)

Pomocou univerzálného držiaka (17) môžete upevnit merací prístroj napr. na zvislých plochách alebo magnetizovatelých materiáloch. Univerzálny držiak je práve taký výhodný ako statív umiestnený na zemi a ul'ahčuje výškové nastavovanie meracieho prístroja.

▶ Pri upevňovaní príslušenstva na povrchy nedávajte prsty na zadnú stranu magnetického príslušenstva.

Vel'ká prítažlivá sila magnetov môže privriet prsty.

Pred zapnutím meracieho prístroja univerzálny držiak (17) približne vyrovnajte.

Práca s otočným držiakom

Pomocou otočného držiaka (18) môžete merací prístroj otočit o 360°. Laserové línie sa tak dajú presne nastaviť bez toho, aby sa zmenila poloha meracieho prístroja.

Otočný držiak (18) môžete používať ako statív umiestnený na zemi, merací prístroj s držiakom môžete priskrutkovat na zvislé plochy, merací prístroj môžete pomocou magnetov (12) upevnit na kovové povrchy alebo v spojení so stropnou sponou (14) na stropné lišty.

▶ Pri upevňovaní príslušenstva na povrchy nedávajte prsty na zadnú stranu magnetického príslušenstva.

Vel'ká prítažlivá sila magnetov môže privriet prsty.

Pred zapnutím meracieho prístroja otočný držiak (18) zhruba vyrovnajte.

Okuliare na zviditel'nenie laserového lúča

Laserové okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vdaka tomu sa stáva svetlo lasera pre oko svet-lejším.

Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditel'nenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.
▶ Okuliare na zviditel'nenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.

Príklady práce (pozri obrázky I-K)

Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách.

Údržba a servis

Údržba a čistenie

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.

Merací prístroj odkladajte a prepravujte vždy len v ochrannom puzdre (21).

V prípade potreby opravy zašlite merací prístroj v ochrannom puzdre (21).

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Đalšie adresy servisov nájdete na:

Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie.

Podl'a európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podl'a jej transpozície v národnom práve sa musia už nepoužitel'né meracie prístroje a, podl'a európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separova-

ne a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.

Magyar
