Tuotetyyppi	Laserosoitin (linjataso)
Merkki	Bosch
Malli	GLL 2-15 G Professional
Mitat (ilman tukea)	126 × 63 × 115 mm
Mitat (LB 10 -telineen kanssa)	145 × 63 × 134 mm
Paino (EPTA:n mukaan)	0,57 kg
Virtalähde	4 paristoa 1,5 V LR6 (AA)
Kantama	15 m
Vaaitustarkkuus	±0,3 mm/m
Automaattivaaitusalue	±4°
Vaaitusaika	< 4 s
Laserluokka	2
Lasertyyppi	500–540 nm, < 10 mW
Suojausluokka	IP64
Jalustaliitäntä	1/4"
Käyttölämpötilat	-10 °C – +50 °C
Varastointilämpötilat	-20 °C – +70 °C
Päätoiminnot	Vaaka- ja pystyviivat, automaattivaaitus, kallistustila, automaattinen sammutus 120 min jälkeen
Huolto ja puhdistus	Pehmeä kostea liina, ei liuottimia
Turvallisuus	Luokan 2 lasersäde, älä katso suoraan
Yhteensopivat tarvikkeet	Teline LB 10, teleskooppivarsi BT 350, yleisteline BM 1, kääntöteline RM 10, lasersuojalasit, laserkohde, suojakotelo

Usein kysytyt kysymykset - GLL 2-15 G Professional BOSCH

Miten laite käynnistetään?

Aseta päälle/pois-kytkin (4) asentoon On. Laite projisoi lasersäteet. Kytke pois päältä asettamalla asentoon Off.

Mitä tehdä, jos laserlinjat vilkkuvat nopeasti?

Nopea vilkkuminen osoittaa, että laite ei ole vaakasuorassa (kallistus > 4°) tai se on kallistustilassa. Aseta laite vakaalle vaakasuoralle pinnalle aktivoidaksesi automaattivaaitus.

Miten paristot vaihdetaan?

Paina lukitusta (6) avataksesi paristokotelon kannen (7). Aseta 4 paristoa 1,5 V LR6 (AA) noudattaen merkittyä napaisuutta. Vaihda aina kaikki paristot kerralla.

Mikä on suurin kantama?

Kantama on 15 m. Se voi pienentyä epäsuotuisissa olosuhteissa, kuten suorassa auringonvalossa.

Miten LB 10 -telineitä käytetään?

Kiinnitä laite telineeseen (10) 1/4"-liitännällä. Teline voidaan kiinnittää puuhun (ruuvit), magnetisoituvalle pinnalle (magneetit) tai kattolistaan kattokiinnikkeellä (14). Säädä karkeasti asento ennen käynnistystä.

Mitä paristojen merkkivalo tarkoittaa?

Merkkivalo (2) näyttää lataustason. Jatkuva vilkkuminen = paristot melkein tyhjät. Laserlinjat vilkkuvat tällöin 5 s joka 5 min. Kun paristot ovat tyhjät, laite sammuu viimeisen vilkahduksen jälkeen.

Miten laitteen tarkkuus tarkistetaan?

Suorita käyttöohjeessa kuvatut tarkistukset: tarkista vaaka- ja pystyviivojen korkeus- ja vaaitustarkkuus. 10 m etäisyydellä sallittu poikkeama on ±3 mm. Jos poikkeama ylittyy, ota yhteyttä Bosch-huoltoon.

Voiko laitetta käyttää ulkona?

Kyllä, laite on suunniteltu käytettäväksi sisällä ja ulkona. Suojaa sitä kosteudelta äläkä altista suoralle auringonvalolle. Kantama voi pienentyä ulkona.

Mitä tehdä, jos laite ylittää 50 °C?

Laite sammuu automaattisesti suojatakseen laserdiodia. Jäähtymisen jälkeen se voidaan käynnistää uudelleen normaalisti.

Miten automaattinen sammutus aktivoidaan tai poistetaan käytöstä?

Poistaaksesi käytöstä, pidä toimintatilapainiketta (3) painettuna vähintään 3 sekuntia (viivat vilkkuvat). Aktivoidaksesi uudelleen, sammuta ja käynnistä laite uudelleen. Huom: yli 45 °C:n lämpötilassa käytöstä poistaminen ei ole mahdollista.

KÄYTTÖOHJE GLL 2-15 G Professional BOSCH

fi Alkuperälset ohjeet

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyökalua ei käytetä näiden ohjeiden mukaan,

tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa olevia varoi- tuskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEU- RAAVALLA KÄYTTÄJÄLLE.

• Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätö- laitteita tai menetelmiä.
  ▶ Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrokseen).
• Jos laser-varoituskilven teksti ei ole käyttömaan kie- lellä, liimaa kilven päälle mukana toimitettu käyttö- maan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiinäläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

▶ Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.
- Älä tee mitään muutoksia laserlaitteistoon.

• Älä käytä lasertarkkailulaseja (lisätarvike) suojalaseina. Lasertarkkailulasit helpottavat lasersäteen havaitsemista; ne eivät kuitenkaan suojaa lasersäteilyltä.
• Älä käytä lasertarkkailulaseja (lisätarvike) aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista.
  Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.
• Älä anna lasten käyttää lasermittalaitetta ilman valvontaa. Lapset saattavat aiheuttaa häikäistymisvaaran it-selleen tai sivullisille.
  Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä pidä magneettisia tarvikkeita implant- tien tai muiden lääketieteellisten laitteiden (esimerkiksi sydämentahdistimen tai insuli- nipumpun) lähellä. Tarvikkeiden magneetit muodostavat kentän, joka voi haitata implant- tien ja lääketieteellisten laitteiden toimintaa.

- Pidä magneettiset tarvikkeet etäällä magneettisista tietovälineistä ja magneettisesti herkistä laitteista.

Tarvikkeiden magneettivoiman takia laitteiden tiedot saattavat hävitä pysyvästi.

Tuotteen ja ominaisuuksien kuvaus

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Mittaustyökalu on tarkoitettu vaaka- ja pystysuorien linjojen mittaukseen ja tarkastukseen.

Se soveltuu käytettäväksi sisä- ja ulkotiloissa.

Tämä tuote on standardin EN 50689 mukainen kuluttajille tarkoitettu lasertuote.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan mittaustyökalun piirrokseen.

(1) Lasersäteen ulostuloaukko
(2) Paristonäyttö
(3) Laser-käyttötavan painike
(4) Käynnistyskytkin
(5) Jalustakiinnitin 1/4"
(6) Paristokotelon kannen lukitus
(7) Paristokotelon kansi
(8) Laser-varoituskilpi
(9) Sarjanumero
(10) Pidike (LB 10)
(11) Pidikkeen 1/4":n ruuvi

68|Suomi

(12) Magneetti
(13) Pidikkeen kiinnitysreikä
(14) Sisäkattokiinnike (DK 10) ^a)
(15) Jalusta (BT 150) ^a)
(16) Teleskooppitanko (BT 350) ^a)
(17) Yleispidike (BM 1) ^a)
(18) Kääntöpidike (RM 10) ^a)
(19) Lasertarkkailulasit ^a)
(20) Lasertähtäintaulu ^a)
(21) Suojalaukku ^a)

a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvastostamme.

Tekniset tiedot

Linjalaser GLL 2-15 G
Tuotenumero	3 601 K63 W..
KantamaA)	15 m
TasaustarkkuusB)C)	±0,3 mm/m
Itsetasausalue ±4°
Tasausaika < 4 s
Käyttölämpötila -10 ... +50 °C
Säilytyslämpötila -20 ... +70 °C
Maks. käyttökorkeus meren-pinnan tasosta	2 000 m
Suhteellinen ilmankosteus maks.	90 %
Likaisuusaste standardin IEC 61010-1 mukaan	2D)
Laserluokka 2
Lasertyyppi 500-540 nm, < 10 mW
C6	10
Divergenssi 50 × 10 mrad (täysi kulma)
Jalustakiinnitin 1/4"
Paristot 4 × 1,5 V LR6 (AA)
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	0,57 kg
Mitat (pituus × leveys × korkeus)
- ilman pidikettä 126 × 63 × 115 mm
- LB 10 -pidikkeen kanssa 145 × 63 × 134 mm

Linjalaser GLL 2-15 G

Suojaus IP64

A) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringon-paiste) saattavat lyhentää kantamaa.
B) 20-25°C lämpötilassa
C) Ilmoitetut arvot edellyttävät normaaleja tai edullisia ympäristön olosuhteita (esim. ei tärinää, ei sumua, ei savua, ei suoraa auringonpaistetta). Voimakkaista lämpötilan vaihteluista voi seurata tarkkuuden poikkeamia.
D) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntä joskus tilapäistä johtavuutta kasteen takia.

Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (9) tunnistusta varten.

Asennus

Paristojen asennus/vaihto

Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen kanssa.

Avaa paristokotelon kansi (7) painamalla lukitsinta (6) ylös-päin ja ota paristokotelon kansi pois. Asenna paristot kotelon sisään.

Aseta paristot oikein päin paristokotelon sisäpuolelle merkityn kuvan mukaisesti.

Paristonäyttö (2) näyttää aina paristojen nykyisen varaustilan.

Laserlinjojen kirkkaus vähenee vähitellen, kun paristojen varaus heikkenee.

Paristonäyttö (2) vilkkuu jatkuvasti, kun paristojen varaus ovat lähes lopussa. Laserlinjat vilkkuvat 5 minuutin väliajoin 5 sekunnin ajan.

Kun paristot ovat kuluneet loppuun, paristonäyttö vilkahtaa vielä kerran ennen mittalaitteen sammumista.

Vaihda aina kaikki paristot samanaikaisesti. Käytä vain sa- man valmistajan ja saman kapasiteetin paristoja.

▶ Ota paristot pois mittaustyökalusta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua ja purkautua, jos niitä säilytetään pitkän aikaa mittaustyökalun sisällä.

Käyttö

Käyttöönotto

▶ Suojaa mittaustyökalu kosteudelta ja suoralta auringtonpaisteelta.
- Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurten lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua ja suorita aina mittaustyökalun tarkkuuden tarkistus ennen työskentelyn jatkamista (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 69). Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vai-kuttaa mittaustyökalun tarkkuuteen.
- Älä altista mittaustyökalua koville iskuille tai putoami-selle. Jos mittaustyökaluun on kohdistunut kovia iskuja,

sille täytyy tehdä aina tarkkuuden tarkistus (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 69).

- Sammuta mittaustyökalu, kun kuljetat sitä. Sammutuksen yhteydessä kääntöyksikkö lukitaan, jotta se ei vahingoitu voimakkaiden liikkeiden takia.

Käynnistys ja pysäytys

Mittalaite käynnistyy, kun kytket käynnistyskytkimen (4) asentoon On. Mittalaite heijastaa lasersäteet heti käynnistyksen jälkeen ulostuloaukoista (1).

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Sammuta mittalaite kytkemällä käynnistyskytkin (4) Offasentoon. Sammutuksen yhteydessä kääntöyksikkö luki-taan.

- Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia.

Jos korkein sallittu 50 °C käyttölämpötila ylitetään, laite sammuu laserdiodin suojelemiseksi. Jäähtymisen jälkeen mittaustyökalu on taas käyttövalmis ja sen voi käynnistää uudelleen.

Toiminnan katkaisuautomatiikka

Jos mittaustyökalun painikkeita ei paineta n. 120 minuuttiin, mittaustyökalu sammu automaattisesti paristojen säästämiseksi.

Kun haluat käynnistää mittaustyökalun uudelleen automaattisen sammutuksen jälkeen, siirrä käynnistyskytkin (4) ensin "Off"-asentoon ja kytke mittaustyökalu uudelleen päälle, tai paina laserin käyttötavan painiketta (3).

Kun haluat deaktivoida katkaisuautomatiikan, pidä (mittaus- työkalun ollessa päällä) laserin käyttötavan painiketta (3) pohjassa vähintään 3 sekunnin ajan. Kun katkaisuutomat- tiikka on deaktivoitu, lasersäteet vilkkuvat lyhyesti sen vah- vistamiseksi.

Huomautus: jos käyttölämpötila on yli 45 °C, katkaisuautomatiikkaa ei voi enää deaktivoida.

Kun haluat aktivoida katkaisuautomatiikan, sammuta mittaustyökalu ja käynnistä se uudelleen.

Käyttötavat

Mittalaitteessa on useita käyttötapoja ja käyttötapaa voi vaihtaa koska tahansa:

• Ristilinjakäyttö (katso kuva A): heijastaa yhden vaakasuoran ja yhden pystysuoran laserlinjan,
• vaakasuuntainen käyttö (katso kuva B): heijastaa yhden vaakasuoran laserlinjan,
• pystysuuntainen käyttö (katso kuva C): heijastaa yhden pystysuoran laserlinjan.

Kun haluat vaihtaa käyttötapaa, paina toistuvasti laser-käyttötavan painiketta (3), kunnes laite heijastaa halutun käyttötavan mukaiset lasersäteet.

Kaikkien käyttötapojen yhteydessä on mahdollista käyttää sekä tasausautomatiikkaa että kaltevuustoimintoa.

Tasausautomatiikka

Mittalaite valvoo käytön aikana jatkuvasti asentoaan. Kun laitteen asennusasento on ±4° itsetasausalueen sisällä, se toimii tasausautomatiikan kanssa. Itsetasausalueen ulkopuolella se vaihtaa automaattisesti kaltevuustoimintoon.

Työskentely automaattisen tasauksen kanssa (katso kuvat A-C)

Aseta mittalaite vaakasuoralle ja tukevalle alustalle. Kiinnitä se pidikkeeseen (10) tai jalustaan (15).

Tasausautomatiikka kompensoi epätasaisuudet automaattisesti ±4° itsetasausalueen sisällä. Heti kun lasersäteet palavat jatkuvasti, laite on tasaantunut.

Jos automaattinen tasaus ei ole mahdollista esimerkiksi mittalaitteen sijaintikohdan vinouden takia (poikkeama vaakalinjasta yli 4°), laserlinjat vilkkuvat ensin nopeasti 2 sekuntia, ja sen jälkeen monta kertaa nopeasti 5 sekunnin välein. Mittalaite on kaltevuustoiminnossa.

Kun haluat jatkaa työskentelyä tasausautomatiikan kanssa, aseta mittalaite vaakasuoraan asentoon ja odota itsetasausta. Heti kun mittalaite on ±4° itsetasausalueen sisällä, lasersäteet palavat jatkuvasti.

Käytön aikana tapahtuvien tärähtelyjen tai asennon muutosten yhteydessä mittaustyökalu tasataan jälleen automaattisesti. Tarkista tasauksen jälkeen lasersäteiden kohdistus vertailupisteisiin nähden, jotta saat vältettyä mittaustyökalun siirtymisestä aiheutuvat virheet.

Kaltevuustoiminnon kanssa työskentely (katso kuva D)

Aseta mittalaite kaltevalle alustalle. Kaltevuustoiminnon kanssa työskenneltäessä laserlinjat vilkkuvat ensin nopeasti 2 sekunnin ajan, ja sen jälkeen monta kertaa nopeasti 5 sekunnin välein.

Kaltevuustoiminnossa laserlinjoja ei enää tasata, eivätkä ne välttämättä kulje enää suorassa kulmassa toisiinsa nähden.

Mittaustyökalun tarkkuuden tarkistus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Varsinkin lattian ja huoneen yläosan väliset lämpötilaerot saattavat johtaa lasersäteen vinoon.

Suosittelemme käyttämään mittalaitetta jalustan kanssa, jotta lattiasta kohoavan lämmön vaikutukset saadaan mini-moitua. Aseta mittalaite mieluiten keskelle työaluetta.

Ulkoisten vaikutusten lisäksi myös laitekohtaiset häiriöt (esim. putoaminen tai voimakkaat iskut) voivat aiheuttaa säätöpoikkeamia. Tarkasta sitä varten tasaustarkkuus aina ennen käyttöä.

Tarkista ensin vaakasuoran laserlinjan korkeus- sekä tasaustarkkuus ja sen jälkeen pystysuoran laserlinjan tasaustarkkuus.

Mikäli mittaustyökalu ylittää jossakin testissä suurimman sal- litun poikkeaman, korjauta työkalu Bosch-huollossa.

Vaakasuoran linjan korkeustarkkuuden tarkistus

Tarkistusta varten tarvitaan tukevalla alustalla oleva 5 metrin pituinen esteetön mittausmatka kahden seinän A ja B välissä.

70|Suomi

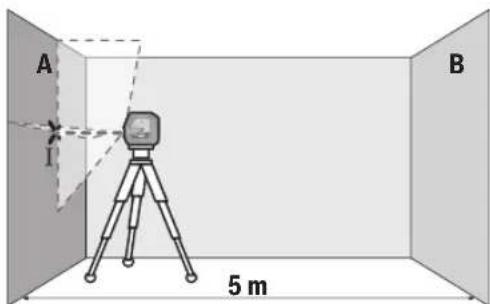

- Asenna mittalaite jalustalle tai tukevalle ja tasaiselle alustalle lähelle seinää A. Käynnistä mittalaite ja valitse ristilinjakäyttö.

- Suuntaa laser läheiseen seinään A ja anna mittaustyöka-lun suorittaa tasaus. Merkitse keskipiste, jossa laserlinjat leikkaavat toisensa seinässä (piste I).

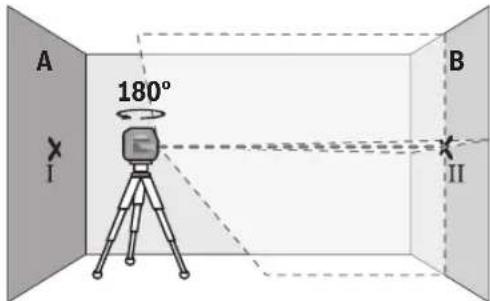

- Käännä mittaustyökalua 180° verran, anna laitteen tasaantua ja merkitse laserlinjojen leikkauspiste vastakkai-seen seinään B (piste II).

- Sijoita mittaustyökalu kääntämättä seinän lähelle B, kytke se päälle ja anna sen tasaantua.

- Säädä mittaustyökalun korkeus (jalustan tai tarv. tukien avulla) niin, että laserlinjojen leikkauspiste kohtaa tarkalleen aiemmin merkityn pisteen II seinässä B.

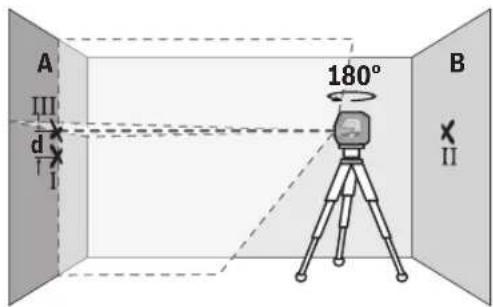

• Käännä mittaustyökalua 180° verran korkeutta muuttamatta. Kohdista se seinään A niin, että pystysuora laserlinja kulkee aiemmin merkityn pisteen I kautta. Anna mittaustyökalun tasaantua ja merkitse laserlinjojen leikkauspiste seinään A (piste III).
• Molempien merkittyjen pisteiden I ja III ero d seinässä A ilmoittaa mittaustyökalun todellisen korkeuspoikkeaman.

2 × 5 m = 10 m pituisella mittausmatkalla suurin sallittu poikkeama on:

10 m × ±0,3 mm/m = ±3 mm. Tämän mukaisesti pisteiden I ja III keskinäinen ero d saa olla korkeintaan 3 mm.

Vaakasuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset n. 5 × 5 m pituisen esteettömän pinnan.

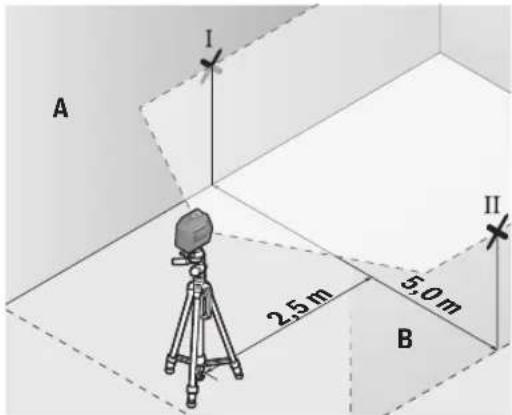

- Asenna mittalaite jalustalle tai tukevalle ja tasaiselle alustalle keskelle seinien A ja B välille. Käynnistä mittalaite ja valitse vaakasuuntainen käyttö. Anna mittalaitteen tasaantua.

- Merkitse 2,5 m etäisyydelle mittaustyökalusta molempiin seiniin laserlinjan keskikohta (piste I seinään A ja piste II seinään B).

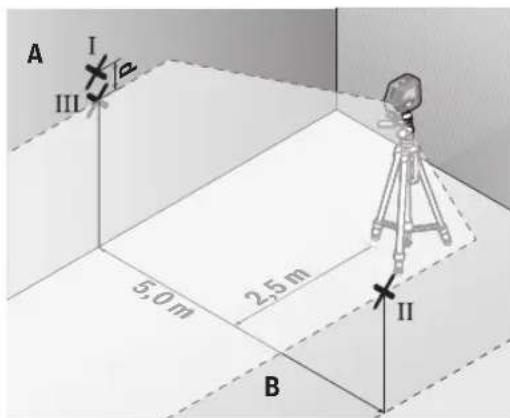

- Aseta mittaustyökalu 180° käännettynä 5 m etäisyydelle ja anna sen tasaantua.

- Säädä mittaustyökalun korkeus niin (jalustan tai tarvittaessa tukilevyjen avulla), että laserlinjan keskikohta osuu tarkalleen aiemmin merkitsemääsi pisteeseen II seinässä B.

- Merkitse seinän A laserlinjan keskikohta pisteeksi III (kohtisuorassa pisteen I ylä- tai alapuolella).

- Molempien merkittyjen pisteiden I ja III ero d seinässä A ilmoittaa mittaustyökalun todellisen vaakasuoruuspoikkeaman.

2 × 5 m = 10 m pituisella mittausmatkalla suurin sallittu poikkeama on:

10 m × ±0,3 mm/m = ±3 mm. Tämän mukaisesti pisteiden I ja III keskinäinen ero d saa olla korkeintaan 3 mm.

Pystysuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

- Aseta mittalaite 2,5 m etäisyydelle oviaukosta tukevalle ja tasaiselle alustalle (ei jalustaan). Käynnistä mittalaite ja valitse pystysuuntainen käyttö. Kohdista laserlinja oviaukkoon ja anna mittalaitteen tasaantua.

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste I), 5 m etäisyydelle oviaukon toiselle puolelle (piste II) sekä oviaukon yläreunaan (piste III).

• Käännä mittaustyökalua 180° verran ja aseta se oviaukon toiselle puolelle suoraan pisteen II taakse. Anna mittaustyökalun tasaantua ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee tarkalleen pisteiden I ja II kautta.
• Merkitse laserlinjan keskipiste oviaukon yläreunaan pisteeksi IV.
• Molempien merkittyjen pisteiden III ja IV ero d ilmoittaa mittaustyökalun todellisen pystysuoruuspoikkeaman.
• Mittaa oviaukon korkeus.

Suurin sallittu poikkeama lasketaan seuraavasti: oviaukon kaksinkertainen korkeus × 0,3 mm/m Esimerkki: kun oviaukon korkeus on 2 m, suurin sallittu poikkeama on

2 × 2 m × ±0,3 mm/m = ±1,2 mm. Tämän mukaisesti pisteet III ja IV saavat olla korkeintaan 1,2 mm etäisyydellä toisistaan.

Työskentelyohjeita

Käytä merkintään aina vain laserlinjan keskipistettä. Laserlinjan leveys muuttuu etäisyyden myötä.

Työskentely pidikkeen LB 10 kanssa (katso kuvat E-H)

Pidikkeen (10) avulla voi kiinnittää mittalaitteen pystypintoihin tai magnetisoituviin materiaaleihin.

Sisäkattokiinnikkeen (14) avulla voit suunnata mittalaitteen myös korkeissa kohdissa.

Aseta mittalaite 1/4":n jalustakiinnittimen (5) kanssa pidikkeen 1/4":n ruuviin (11) ja ruuvaa se kiinni.

Pidikkeen kiinnitysmahdollisuudet (10):

• tavallisella kiinnitysruuvilla ruuvausreiän (13) läpi puuhun (katso kuva F),
• magneeteilla (12) magnetoituviin materiaaleihin (katso kuva G),
• sisäkattokiinnikkeellä (14) kattolistoihin (katso kuva H).
  ▶ Pidä sormet poissa magneettisen tarvikkeen taustapuolesta, kun kiinnität tarvikkeen pintoihin. Sormesi voivat jäädä puristuksiin magneettien voimakkaan vetovoiman johdosta.
  Suuntaa pidike (10) karkeasti, ennen kuin käynnistät mittalaitteen.

72|Suomi

Työskentely lasertähtäintaulun kanssa

Lasertähtäintaulu (20) parantaa lasersäteen näkyvyyttä, kun mittaukset tehdään huonoissa olosuhteissa ja suurilla etäisyyksillä.

Lasertähtäintaulun (20) heijastava alue parantaa laserlinjan näkyvyyttä ja läpinäkyvä alue mahdollistaa laserlinjan havaitsemisen myös lasertähtäintaulun taustapuolella.

Työskentely jalustan kanssa

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Asenna jalustan 1/4":n kiinnityksellä (5) va-rustettu mittaustyökalu jalustan (15) tai tavanomaisen ka-merajalustan kierteeseen. Lukitse mittaustyökalu jalustan lu-kitusruuvilla.

Suuntaa jalusta karkeasti, ennen kuin käynnistät mittaustyökalun.

Kiinnitys yleispidikkeeseen (katso kuva K)

Yleispidikkeellä (17) voit kiinnittää mittalaitteen esimerkiksi pystypintoihin tai magnetoituviin materiaaleihin. Yleispidike soveltuu myös lattiajalustaksi ja helpottaa mittalaitteen korkeuden kohdistusta.

Pidä sormet poissa magneettisen tarvikkeen taustapuolesta, kun kiinnität tarvikkeen pintoihin. Sormesi voivat jädä puristuksiin magneettien voimakkaan vetovoiman johdosta.

Suuntaa jalusta (17) karkeasti, ennen kuin käynnistät mittaustyökalun.

Työskentely kääntöpidikkeen kanssa

Kääntöpidikkeen (18) avulla voit kääntää mittalaitetta 360°. Siten pystyt kohdistamaan laserlinjat täsmällisesti mittalaitteen paikkaa muuttamatta.

Voit käyttää kääntöpidikettä (18) lattiajalustana. Kääntöpidikkeen yhteydessä mittalaitteen voi ruuvata kiinni pystypintoihin, kiinnittää magneeteilla (12) metallipintoihin tai kattokiinnikkeen (14) avulla sisäkattorimoihin.

Pidä sormet poissa magneettisen tarvikkeen taustapuolesta, kun kiinnität tarvikkeen pintoihin. Sormesi voivat jädä puristuksiin magneettien voimakkaan vetovoiman johdosta.

Suuntaa kääntöpidike (18) karkeasti, ennen kuin käynnistät mittalaitteen.

Lasertarkkailulasit

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin silmä näkee laserin valon kirkkaampana.

- Älä käytä lasertarkkailulaseja (lisätarvike) suojalaseina. Lasertarkkailulasit helpottavat lasersäteen havaitsemista; ne eivät kuitenkaan suojaa lasersäteilyltä.

- Älä käytä lasertarkkailulaseja (lisätarvike) aurinkola-seina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista.

Työesimerkkejä (katso kuvat I-K)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät piirrossivuilta.

Hoito ja huolto

Huolto ja puhdistus

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista varsinkin laserin ulostuloaukon pinnat säännöllisin väliajoin ja poista mahdollinen nöyhtä.

Säilytä ja kuljeta mittaustyökalua vain suojalaukussa (21).

Jos mittaustyökalu on vioittunut, lähetä se huoltoon suojalaukussa (21).

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat mittalaitteet sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih-misten terveydelle.

Ελληνικά
